La tarjeta madre es el elemento central de una computadora que conecta el microprocesador y otros componentes. Contiene puertos de entrada/salida, ranuras para tarjetas de expansión como video y red, zócalos para el CPU y memoria RAM, un chipset que maneja el flujo de datos, y conectores para la fuente de poder y unidades de almacenamiento como discos duros y unidades ópticas. La tarjeta madre garantiza la transferencia rápida de datos entre los componentes para el funcionamiento de la computadora.

1. Trabajo de sistemasKatherine Johana Bernal O.Grado: 11-2

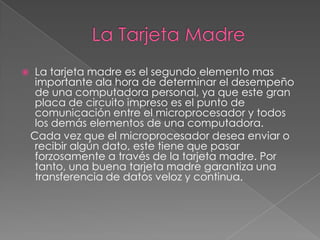

2. La Tarjeta MadreLa tarjeta madre es el segundo elemento mas importante ala hora de determinar el desempeño de una computadora personal, ya que este gran placa de circuito impreso es el punto de comunicación entre el microprocesador y todos los demás elementos de una computadora. Cada vez que el microprocesador desea enviar o recibir algún dato, este tiene que pasar forzosamente a través de la tarjeta madre. Por tanto, una buena tarjeta madre garantiza una transferencia de datos veloz y continua.

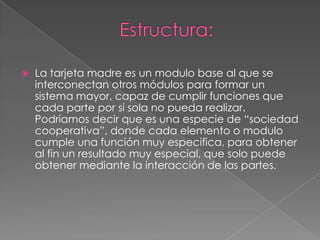

3. Estructura:La tarjeta madre es un modulo base al que se interconectan otros módulos para formar un sistema mayor, capaz de cumplir funciones que cada parte por si sola no pueda realizar. Podríamos decir que es una especie de “sociedad cooperativa”, donde cada elemento o modulo cumple una función muy especifica, para obtener al fin un resultado muy especial, que solo puede obtener mediante la interacción de las partes.

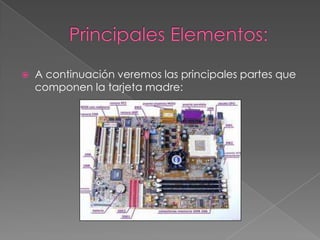

4. Principales Elementos:A continuación veremos las principales partes que componen la tarjeta madre:

5. Puertos de Entrada-Salida:Son una serie de conectores externos que permiten acoplar ala computadora distintos periféricos, como son el teclado, el ratón, la impresora, una cámara Web, un escáner, etc.

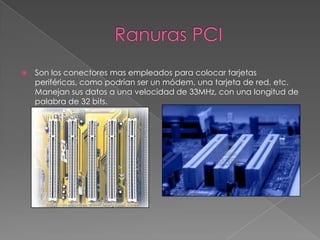

6. Ranuras PCISon los conectores mas empleados para colocar tarjetas periféricas, como podrían ser un módem, una tarjeta de red, etc. Manejan sus datos a una velocidad de 33MHz, con una longitud de palabra de 32 bits.

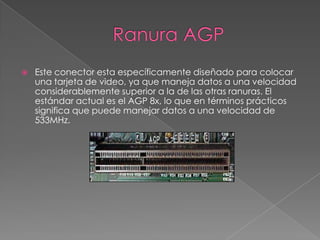

7. Ranura AGPEste conector esta específicamente diseñado para colocar una tarjeta de video, ya que maneja datos a una velocidad considerablemente superior a la de las otras ranuras. El estándar actual es el AGP 8x, lo que en términos prácticos significa que puede manejar datos a una velocidad de 533MHz.

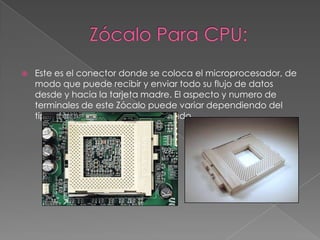

8. Zócalo Para CPU:Este es el conector donde se coloca el microprocesador, de modo que puede recibir y enviar todo su flujo de datos desde y hacia la tarjeta madre. El aspecto y numero de terminales de este Zócalo puede variar dependiendo del tipo de microprocesador empleado.

9. Chipset:Es una serie de circuitos integrados que se encarga de manejar todo el flujo de datos del microprocesador, y canalizarlo hacia su destino adecuado. El chipset también maneja el intercambio de datos con la RAM, la expedición del video, la recepción de ordenes del teclado y el ratón, etc.

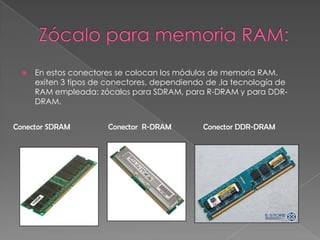

10. Zócalo para memoria RAM:En estos conectores se colocan los módulos de memoria RAM. exiten 3 tipos de conectores, dependiendo de ,la tecnología de RAM empleada: zócalos para SDRAM, para R-DRAM y para DDR-DRAM.Conector SDRAMConector R-DRAMConector DDR-DRAM

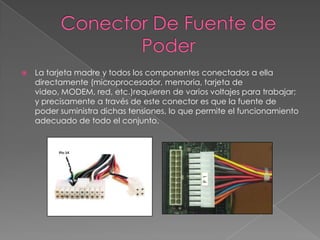

11. Conector De Fuente de PoderLa tarjeta madre y todos los componentes conectados a ella directamente (microprocesador, memoria, tarjeta de video, MODEM, red, etc.)requieren de varios voltajes para trabajar; y precisamente a través de este conector es que la fuente de poder suministra dichas tensiones, lo que permite el funcionamiento adecuado de todo el conjunto.

12. BIOSEs un pequeño programa que sirve de enlace entre el hardware de la maquina y el sistema operativo. dentro del BIOS encontramos el SETUP o programa de configuración del sistema, del cual depende en mucho el desempeño general de la computadora.

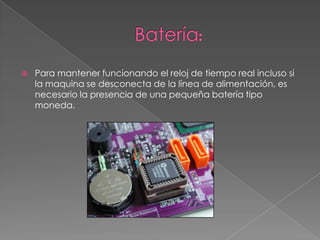

13. Batería:Para mantener funcionando el reloj de tiempo real incluso si la maquina se desconecta de la línea de alimentación, es necesario la presencia de una pequeña batería tipo moneda.

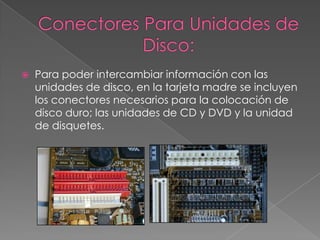

14. Conectores Para Unidades de Disco:Para poder intercambiar información con las unidades de disco, en la tarjeta madre se incluyen los conectores necesarios para la colocación de disco duro; las unidades de CD y DVD y la unidad de disquetes.
