Los componentes principales de una placa base son: el zócalo del microprocesador, las ranuras de memoria, el chipset, la BIOS, las ranuras de expansión, los conectores externos e internos y los conectores de energía. El chipset ayuda a la comunicación entre el PC y los dispositivos y consta de dos chips: el northbridge y el southbridge. La BIOS se encarga de iniciar el sistema y comprobar los componentes.

2. Zócalo del microprocesador
Ranuras de memoria
El chipset
La BIOS
Ranuras de expansión o slots
Conectores externos
Conectores internos
Conectores de energía
La batería

3. Es el conector en el que se inserta el microprocesador
Los zócalos mas comunes son:
ZIF(Zero Insertion Force): Se retira y se
inserta sin hacer presión.
LGA (Land Grid Array): Los pines están en
la placa base, el micro tienen contactos planos, Esto
permitirá un mejor sistema de distribución de energía

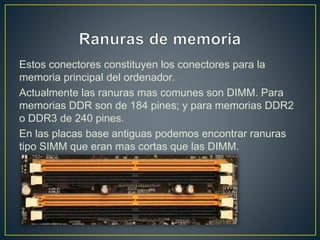

4. Estos conectores constituyen los conectores para la
memoria principal del ordenador.
Actualmente las ranuras mas comunes son DIMM. Para
memorias DDR son de 184 pines; y para memorias DDR2
o DDR3 de 240 pines.
En las placas base antiguas podemos encontrar ranuras
tipo SIMM que eran mas cortas que las DIMM.

5. El chipset es un conjunto de circuitos lógicos que ayuda a
la comunicación entre el pc y los dispositivos conectados a
la placa base. Realiza las funciones siguientes:
• Controla la transmisión de datos, las instrucciones y las
señales de control que fluyen entre la CPU
• Maneja la transferencia de datos entre la CPU, la
memoria y los dispositivos periféricos
• Ofrece soporte para el bus de expansión.
El chipset suele constar de dos chips: Northbridge y
southbridge:

6. Comunica el bus frontal de la CPU con los componentes
de alta velocidad del sistema (RAM, bus de AGP o PCI
Express.
Este chip controla las siguientes características:
• Tipo de microprocesador que soporta la placa
• Número de microprocesadores que soporta la placa
• Velocidad del microprocesador
• La velocidad del bus frontal FSB
• Controlador de memoria
• Tipo y cantidad máxima de memoria RAM
soportada
• Controladora gráfica integrada

7. Conecta la CPU con los componentes más lentos del
sistema.
No está conectado directamente a la CPU, sino que se
conecta a esta a través del northbridge.
Características:
• Soporte para buses de expansión (PCI o ISA)
• Controladores de dispositivos: IDE, SATA,
de red y de sonido
• Funciones de administración de energía
• Controlador del teclado, de interruptores,
controlador DMA
• Controlador de sonido, red y USB integrados.

8. Las conexiones típicas de entrada/salida integradas en la
placa son:
• Puertos del teclado y ratón
• Controlador IDE, SATA (discos duros,
unidades de CD, DVD, etc.
• Puertos de comunicación en serie y
paralelo
• Puertos USB
• Conectores de audio y vídeo y red

9. Es un conjunto de programas grabados en un chip de la placa base denominado ROM
BIOS que se encarga de realizar las funciones necesarias para que el ordenador
arranque.
Proceso de arranque:
• Chequeo de todos los componentes del hardware. Si
encuentra algún fallo avisa mediante un mensaje en
la pantalla o con pitidos. Este chequeo se llama POST.
• La BIOS que arranca el ordenador busca la BIOS del
adaptador de video y la inicia.
• Información de la BIOS (Fabricante)
• La BIOS inicia una serie de pruebas del sistema
• RAM detectada en el sistema
• A continuación la BIOS comprueba los dispositivos que
están presentes con sus características, como unidades de disco.
• Si es un PnP BIOS, todos los dispositivos detectados se configuran.
Actualmente la BIOS es modificable mediante el Setup de la BIOS, esta
utilidad es llamada CMOS Setup Utility
También almacena datos acerca de la configuración en un chip de memoria
BIOA llamado NVRAM

10. Pila para CMOS
Soporte para dispositivos de entrada/salida:
Otra de las funciones principales de la BIOS es el soporte para manejar ciertos
dispositivos de entrada/salida.
Para ello, dentro de la BIOS se encuentran las instrucciones necesarias para
acceder a estos dispositivos; a estas instrucciones se llega a través de las
direcciones contenidas en la tabla de vectores de interrupción, que se encarga en
memoria durante el proceso de inicio del sistema. D esta forma el programa que se
cargue sabe en que dirección buscar para encontrar los servicios deseados.

11. Son unas ranuras de plástico con conectores eléctricos en
las que se insertan las targetas de expansión. Estas
ranuras forman parte de un bus a través del cual se
comunican los distintos dispositivos del ordenador.
AGP (Accelerated Graphics Port)
PCI (Peripherical Component Interconnect)
PCI Express (PCI-E o PCIe)

12. Estos conectores suelen estar rodeados por un marco de
plástico y de diferentes colores, los mas importantes son:
Puerto IDE
Puertos SATA
Puerto FDD (obsoleto)
Conectores USB
Conector CD-IN
Conectores ventilador CPU
Conectores de sonido SPDIF

13. Conectores de energía
CONECTOR ATX 12
CONECTOR ATX 24

14. Puertos USB
Proporciona al ordenador capacidades plug and play
Se pueden conectar cosas al ordenador sin necesidad de
reiniciarlo
Amplia variedad de dispositivos disponibles
Versiones:
• 1.0
• 2.0
• 3.0

15. Puertos FireWire
Define las especificaciones para un bus serie de alta
velocidad para dispositivos que realmente funcionan a alta
velocidad, como las camaras de video digitales o las
fotográficas digitales.

16. Puertos VGA, DVI, HDMI
Se utilizan para conectar el monitor al PC.
VGA su interfaz es analógico
DVI su interfaz es digital
HDMI su interfaz es digital

17. Es el componente principal del ordenador, dirige y controla
todos los componentes, se encarga de llevar a cabo las
operaciones temáticas y lógicas en un corto periodo de
tiempo.
La velocidad interna es a la que funciona el micro, 3,GHz
La velocidad externa es la velocidad a la que se comunica
con la placa base, 1600MHz
Actualmente los microprocesadores son creados o
fabricados por Intel y AMD.

18. Se encarga de almacenar los datos de los programas que
estan en ejecución.
Actualmente la RAM mas comun es la de 4 y 8GB.
Tipos:
SRAM-RAM, DRAM-RAM, SDRAM, DDR SDRAM,
DDR2 SDRAM, DDR3 SDRAM, VRAM Y DRR4 SDRAM.
Módilos del sistema:
DIMM, DIMM DDR, FB-DIMM, SO-DIM y Micro-DIMM.
