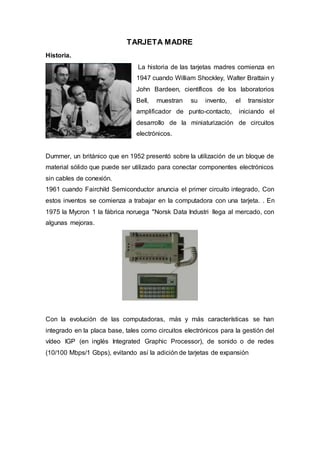

1. TARJETA MADRE
Historia.
La historia de las tarjetas madres comienza en
1947 cuando William Shockley, Walter Brattain y
John Bardeen, científicos de los laboratorios
Bell, muestran su invento, el transistor
amplificador de punto-contacto, iniciando el
desarrollo de la miniaturización de circuitos
electrónicos.
Dummer, un británico que en 1952 presentó sobre la utilización de un bloque de
material sólido que puede ser utilizado para conectar componentes electrónicos
sin cables de conexión.
1961 cuando Fairchild Semiconductor anuncia el primer circuito integrado, Con
estos inventos se comienza a trabajar en la computadora con una tarjeta. . En
1975 la Mycron 1 la fábrica noruega "Norsk Data Industri llega al mercado, con
algunas mejoras.
Con la evolución de las computadoras, más y más características se han
integrado en la placa base, tales como circuitos electrónicos para la gestión del
vídeo IGP (en inglés Integrated Graphic Processor), de sonido o de redes
(10/100 Mbps/1 Gbps), evitando así la adición de tarjetas de expansión

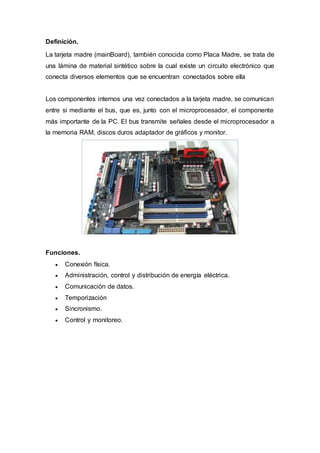

2. Definición.
La tarjeta madre (mainBoard), también conocida como Placa Madre, se trata de
una lámina de material sintético sobre la cual existe un circuito electrónico que
conecta diversos elementos que se encuentran conectados sobre ella
Los componentes internos una vez conectados a la tarjeta madre, se comunican
entre si mediante el bus, que es, junto con el microprocesador, el componente
más importante de la PC. El bus transmite señales desde el microprocesador a
la memoria RAM, discos duros adaptador de gráficos y monitor.
Funciones.
 Conexión física.
 Administración, control y distribución de energía eléctrica.
 Comunicación de datos.
 Temporización
 Sincronismo.
 Control y monitoreo.

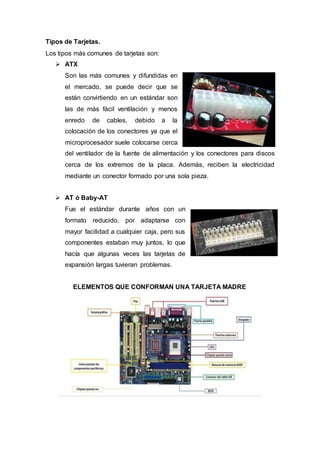

3. Tipos de Tarjetas.
Los tipos más comunes de tarjetas son:
 ATX
Son las más comunes y difundidas en
el mercado, se puede decir que se
están convirtiendo en un estándar son
las de más fácil ventilación y menos
enredo de cables, debido a la
colocación de los conectores ya que el
microprocesador suele colocarse cerca
del ventilador de la fuente de alimentación y los conectores para discos
cerca de los extremos de la placa. Además, reciben la electricidad
mediante un conector formado por una sola pieza.
 AT ó Baby-AT
Fue el estándar durante años con un
formato reducido, por adaptarse con
mayor facilidad a cualquier caja, pero sus
componentes estaban muy juntos, lo que
hacía que algunas veces las tarjetas de
expansión largas tuvieran problemas.
ELEMENTOS QUE CONFORMAN UNA TARJETA MADRE

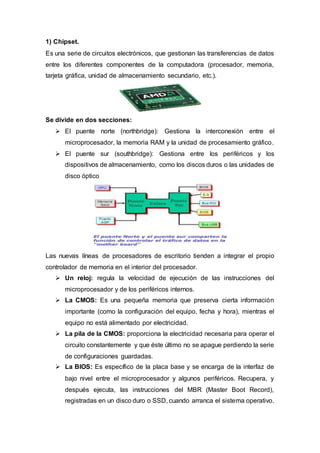

4. 1) Chipset.
Es una serie de circuitos electrónicos, que gestionan las transferencias de datos
entre los diferentes componentes de la computadora (procesador, memoria,
tarjeta gráfica, unidad de almacenamiento secundario, etc.).
Se divide en dos secciones:
 El puente norte (northbridge): Gestiona la interconexión entre el
microprocesador, la memoria RAM y la unidad de procesamiento gráfico.
 El puente sur (southbridge): Gestiona entre los periféricos y los
dispositivos de almacenamiento, como los discos duros o las unidades de
disco óptico
Las nuevas líneas de procesadores de escritorio tienden a integrar el propio
controlador de memoria en el interior del procesador.
 Un reloj: regula la velocidad de ejecución de las instrucciones del
microprocesador y de los periféricos internos.
 La CMOS: Es una pequeña memoria que preserva cierta información
importante (como la configuración del equipo, fecha y hora), mientras el
equipo no está alimentado por electricidad.
 La pila de la CMOS: proporciona la electricidad necesaria para operar el
circuito constantemente y que éste último no se apague perdiendo la serie
de configuraciones guardadas.
 La BIOS: Es específico de la placa base y se encarga de la interfaz de
bajo nivel entre el microprocesador y algunos periféricos. Recupera, y
después ejecuta, las instrucciones del MBR (Master Boot Record),
registradas en un disco duro o SSD, cuando arranca el sistema operativo.

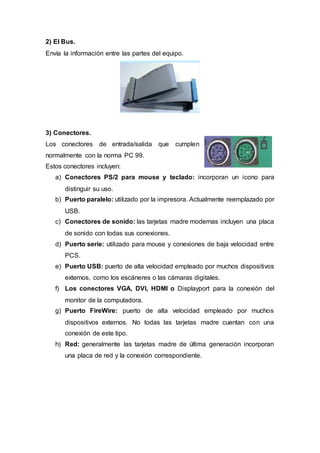

5. 2) El Bus.
Envía la información entre las partes del equipo.
3) Conectores.
Los conectores de entrada/salida que cumplen
normalmente con la norma PC 99.
Estos conectores incluyen:
a) Conectores PS/2 para mouse y teclado: incorporan un icono para
distinguir su uso.
b) Puerto paralelo: utilizado por la impresora. Actualmente reemplazado por
USB.
c) Conectores de sonido: las tarjetas madre modernas incluyen una placa
de sonido con todas sus conexiones.
d) Puerto serie: utilizado para mouse y conexiones de baja velocidad entre
PCS.
e) Puerto USB: puerto de alta velocidad empleado por muchos dispositivos
externos, como los escáneres o las cámaras digitales.
f) Los conectores VGA, DVI, HDMI o Displayport para la conexión del
monitor de la computadora.
g) Puerto FireWire: puerto de alta velocidad empleado por muchos
dispositivos externos. No todas las tarjetas madre cuentan con una
conexión de este tipo.
h) Red: generalmente las tarjetas madre de última generación incorporan
una placa de red y la conexión correspondiente.

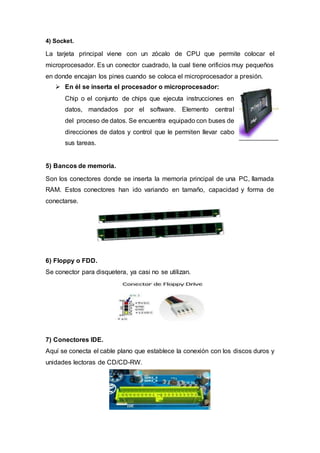

6. 4) Socket.
La tarjeta principal viene con un zócalo de CPU que permite colocar el
microprocesador. Es un conector cuadrado, la cual tiene orificios muy pequeños
en donde encajan los pines cuando se coloca el microprocesador a presión.
 En él se inserta el procesador o microprocesador:
Chip o el conjunto de chips que ejecuta instrucciones en
datos, mandados por el software. Elemento central
del proceso de datos. Se encuentra equipado con buses de
direcciones de datos y control que le permiten llevar cabo
sus tareas.
5) Bancos de memoria.
Son los conectores donde se inserta la memoria principal de una PC, llamada
RAM. Estos conectores han ido variando en tamaño, capacidad y forma de
conectarse.
6) Floppy o FDD.
Se conector para disquetera, ya casi no se utilizan.
7) Conectores IDE.
Aquí se conecta el cable plano que establece la conexión con los discos duros y
unidades lectoras de CD/CD-RW.

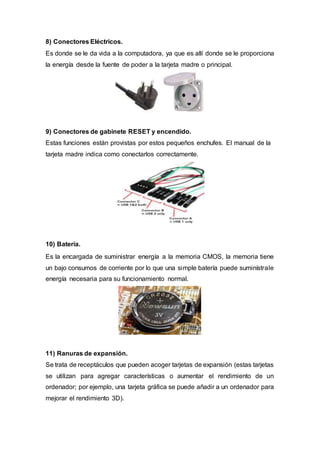

7. 8) Conectores Eléctricos.
Es donde se le da vida a la computadora, ya que es allí donde se le proporciona
la energía desde la fuente de poder a la tarjeta madre o principal.
9) Conectores de gabinete RESET y encendido.
Estas funciones están provistas por estos pequeños enchufes. El manual de la
tarjeta madre indica como conectarlos correctamente.
10) Batería.
Es la encargada de suministrar energía a la memoria CMOS, la memoria tiene
un bajo consumos de corriente por lo que una simple batería puede suminístrale
energía necesaria para su funcionamiento normal.
11) Ranuras de expansión.
Se trata de receptáculos que pueden acoger tarjetas de expansión (estas tarjetas
se utilizan para agregar características o aumentar el rendimiento de un
ordenador; por ejemplo, una tarjeta gráfica se puede añadir a un ordenador para
mejorar el rendimiento 3D).

8. Estos puertos pueden ser puertos ISA (interfaz antigua), PCI (en inglés
Peripheral Component Interconnect) y, los más recientes, PCI Express.
13.-Ranuras AGP o ranura.
Se dedica exclusivamente a conectar tarjetas de vídeo 3D, por lo que sólo suele
haber una; además, su propia estructura impide que se utilice para todos los
propósitos, por lo que se utiliza como una ayuda para el PCI.
 Disipador del calor y ventilador
Controla la temperatura.
 Jumper
Pequeño conductor de cobre cubierto de plástico utilizado para unir dos
pines y completar un circuito.
 Cache
Forma parte de la tarjeta madre y del procesador se utiliza para acceder
rápidamente a la información que utiliza el procesador.
