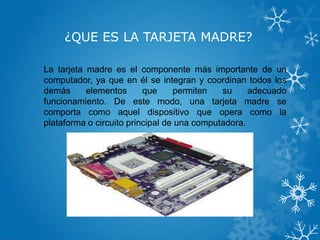

2. ¿QUE ES LA TARJETA MADRE?
La tarjeta madre es el componente más importante de un
computador, ya que en él se integran y coordinan todos los
demás elementos que permiten su adecuado
funcionamiento. De este modo, una tarjeta madre se
comporta como aquel dispositivo que opera como la
plataforma o circuito principal de una computadora.

3. FUNCIONES DE LA TARJETA MADRE
- Interconectar todos los dispositivos internos, tales como
discos duros, unidades ópticas, disqueras, etc.
- Por medio de puertos , permitir la entrada y salida de
información con distintos dispositivos externos .
- Permitir la extensión de capacidades de la computadora
por medio de ranuras especiales para tarjetas de
expansión.
- Albergar al cerebro de la computadora: el
microprocesador, en un conector espacial para el.

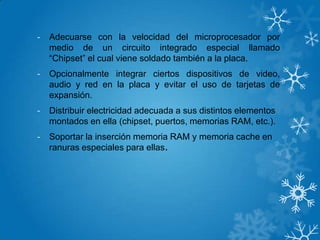

4. - Adecuarse con la velocidad del microprocesador por
medio de un circuito integrado especial llamado
“Chipset” el cual viene soldado también a la placa.
- Opcionalmente integrar ciertos dispositivos de video,
audio y red en la placa y evitar el uso de tarjetas de
expansión.
- Distribuir electricidad adecuada a sus distintos elementos
montados en ella (chipset, puertos, memorias RAM, etc.).
- Soportar la inserción memoria RAM y memoria cache en
ranuras especiales para ellas.

5. ELEMENTOS QUE INTEGRAN UNA
TARJETA MADRE
1.CONECTORES:

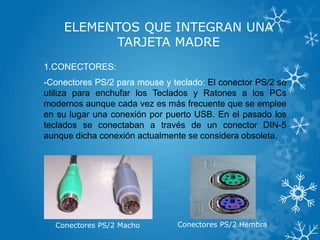

-Conectores PS/2 para mouse y teclado: El conector PS/2 se
utiliza para enchufar los Teclados y Ratones a los PCs
modernos aunque cada vez es más frecuente que se emplee
en su lugar una conexión por puerto USB. En el pasado los
teclados se conectaban a través de un conector DIN-5
aunque dicha conexión actualmente se considera obsoleta.
Conectores PS/2 HembraConectores PS/2 Macho

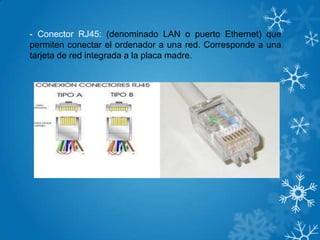

6. - Conector RJ45: (denominado LAN o puerto Ethernet) que
permiten conectar el ordenador a una red. Corresponde a una
tarjeta de red integrada a la placa madre.

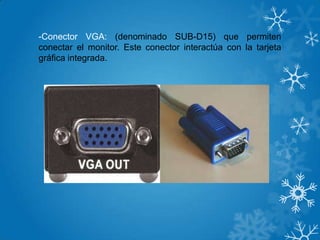

7. -Conector VGA: (denominado SUB-D15) que permiten
conectar el monitor. Este conector interactúa con la tarjeta
gráfica integrada.

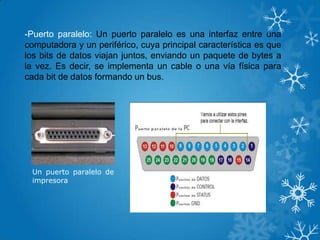

8. -Puerto paralelo: Un puerto paralelo es una interfaz entre una
computadora y un periférico, cuya principal característica es que
los bits de datos viajan juntos, enviando un paquete de bytes a
la vez. Es decir, se implementa un cable o una vía física para
cada bit de datos formando un bus.
Un puerto paralelo de
impresora

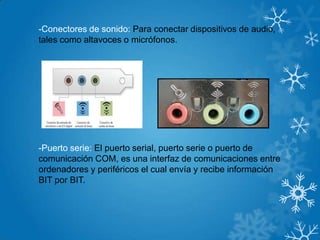

9. -Conectores de sonido: Para conectar dispositivos de audio,
tales como altavoces o micrófonos.
-Puerto serie: El puerto serial, puerto serie o puerto de
comunicación COM, es una interfaz de comunicaciones entre
ordenadores y periféricos el cual envía y recibe información
BIT por BIT.

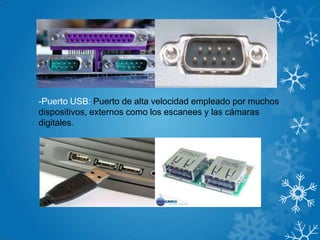

10. -Puerto USB: Puerto de alta velocidad empleado por muchos
dispositivos, externos como los escanees y las cámaras
digitales.

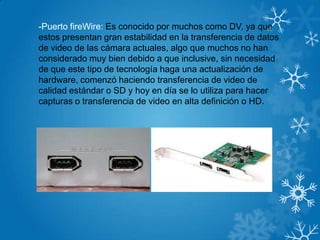

11. -Puerto fireWire: Es conocido por muchos como DV, ya que
estos presentan gran estabilidad en la transferencia de datos
de video de las cámara actuales, algo que muchos no han
considerado muy bien debido a que inclusive, sin necesidad
de que este tipo de tecnología haga una actualización de
hardware, comenzó haciendo transferencia de video de
calidad estándar o SD y hoy en día se lo utiliza para hacer
capturas o transferencia de video en alta definición o HD.

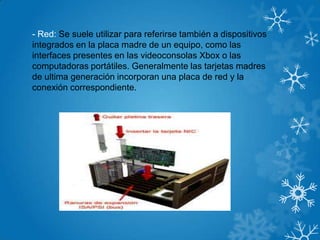

12. - Red: Se suele utilizar para referirse también a dispositivos
integrados en la placa madre de un equipo, como las
interfaces presentes en las videoconsolas Xbox o las
computadoras portátiles. Generalmente las tarjetas madres
de ultima generación incorporan una placa de red y la
conexión correspondiente.

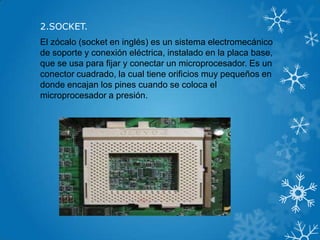

13. 2.SOCKET.
El zócalo (socket en inglés) es un sistema electromecánico
de soporte y conexión eléctrica, instalado en la placa base,
que se usa para fijar y conectar un microprocesador. Es un
conector cuadrado, la cual tiene orificios muy pequeños en
donde encajan los pines cuando se coloca el
microprocesador a presión.

14. 3.BANCOS DE MEMORIA.
Son los conectores donde se inserta la memoria principal de
una PC, llamada RAM. Estos conectores han ido variando en
tamaño, capacidad y forma de conectarse.

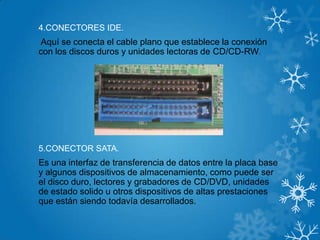

15. 4.CONECTORES IDE.
Aquí se conecta el cable plano que establece la conexión
con los discos duros y unidades lectoras de CD/CD-RW.
5.CONECTOR SATA.
Es una interfaz de transferencia de datos entre la placa base
y algunos dispositivos de almacenamiento, como puede ser
el disco duro, lectores y grabadores de CD/DVD, unidades
de estado solido u otros dispositivos de altas prestaciones
que están siendo todavía desarrollados.

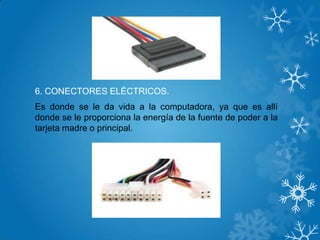

16. 6. CONECTORES ELÉCTRICOS.
Es donde se le da vida a la computadora, ya que es allí
donde se le proporciona la energía de la fuente de poder a la
tarjeta madre o principal.

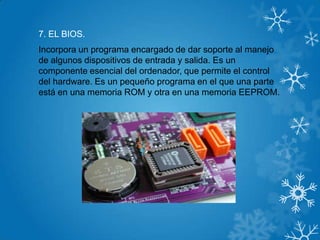

17. 7. EL BIOS.
Incorpora un programa encargado de dar soporte al manejo
de algunos dispositivos de entrada y salida. Es un
componente esencial del ordenador, que permite el control
del hardware. Es un pequeño programa en el que una parte
está en una memoria ROM y otra en una memoria EEPROM.

18. 8. EL CHIPSET.
El chipset es un circuito electrónico cuya función consiste en
coordinar la transferencia de datos entre los distintos
componentes del ordenador (incluso el procesador y la
memoria). Teniendo en cuenta que el chipset está integrado
a la placa madre, resulta de suma importancia elegir una
placa madre que incluya un chipset reciente para maximizar
la capacidad de actualización del ordenador.

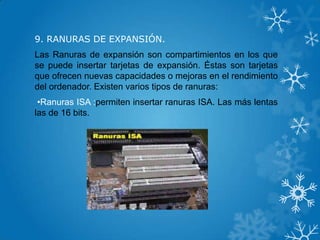

19. 9. RANURAS DE EXPANSIÓN.
Las Ranuras de expansión son compartimientos en los que
se puede insertar tarjetas de expansión. Éstas son tarjetas
que ofrecen nuevas capacidades o mejoras en el rendimiento
del ordenador. Existen varios tipos de ranuras:
•Ranuras ISA :permiten insertar ranuras ISA. Las más lentas
las de 16 bits.

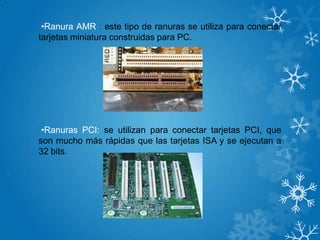

20. •Ranura AMR : este tipo de ranuras se utiliza para conectar
tarjetas miniatura construidas para PC.
•Ranuras PCI: se utilizan para conectar tarjetas PCI, que
son mucho más rápidas que las tarjetas ISA y se ejecutan a
32 bits.

21. •Ranura AGP : es un puerto rápido para tarjetas gráficas.
•Ranuras VLB : este bus se utilizaba para instalar tarjetas
gráficas.

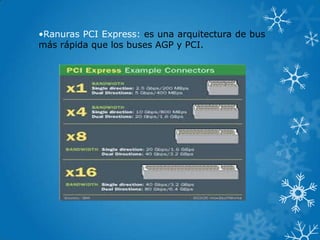

22. •Ranuras PCI Express: es una arquitectura de bus
más rápida que los buses AGP y PCI.

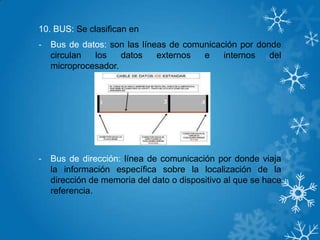

23. 10. BUS: Se clasifican en
- Bus de datos: son las líneas de comunicación por donde
circulan los datos externos e internos del
microprocesador.
- Bus de dirección: línea de comunicación por donde viaja
la información específica sobre la localización de la
dirección de memoria del dato o dispositivo al que se hace
referencia.

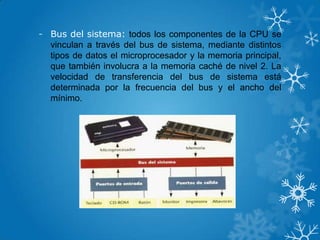

24. - Bus del sistema: todos los componentes de la CPU se
vinculan a través del bus de sistema, mediante distintos
tipos de datos el microprocesador y la memoria principal,
que también involucra a la memoria caché de nivel 2. La
velocidad de transferencia del bus de sistema está
determinada por la frecuencia del bus y el ancho del
mínimo.

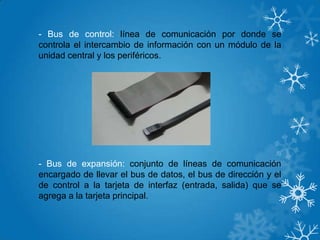

25. - Bus de control: línea de comunicación por donde se
controla el intercambio de información con un módulo de la
unidad central y los periféricos.
- Bus de expansión: conjunto de líneas de comunicación
encargado de llevar el bus de datos, el bus de dirección y el
de control a la tarjeta de interfaz (entrada, salida) que se
agrega a la tarjeta principal.

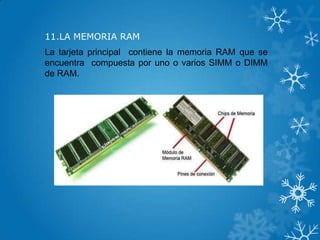

26. 11.LA MEMORIA RAM
La tarjeta principal contiene la memoria RAM que se
encuentra compuesta por uno o varios SIMM o DIMM
de RAM.

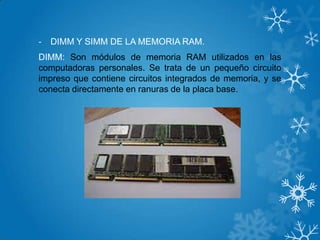

27. - DIMM Y SIMM DE LA MEMORIA RAM.
DIMM: Son módulos de memoria RAM utilizados en las
computadoras personales. Se trata de un pequeño circuito
impreso que contiene circuitos integrados de memoria, y se
conecta directamente en ranuras de la placa base.

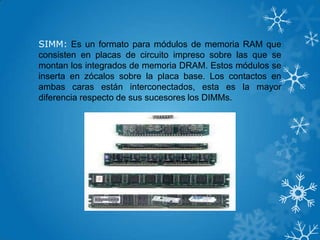

28. SIMM: Es un formato para módulos de memoria RAM que
consisten en placas de circuito impreso sobre las que se
montan los integrados de memoria DRAM. Estos módulos se
inserta en zócalos sobre la placa base. Los contactos en
ambas caras están interconectados, esta es la mayor
diferencia respecto de sus sucesores los DIMMs.

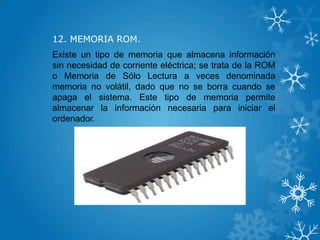

29. 12. MEMORIA ROM.
Existe un tipo de memoria que almacena información
sin necesidad de corriente eléctrica; se trata de la ROM
o Memoria de Sólo Lectura a veces denominada
memoria no volátil, dado que no se borra cuando se
apaga el sistema. Este tipo de memoria permite
almacenar la información necesaria para iniciar el
ordenador.

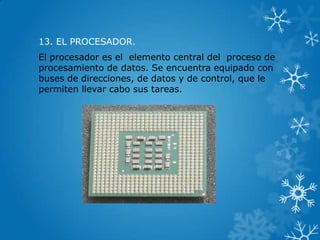

30. 13. EL PROCESADOR.
El procesador es el elemento central del proceso de
procesamiento de datos. Se encuentra equipado con
buses de direcciones, de datos y de control, que le
permiten llevar cabo sus tareas.

31. 14. MEMORIA CACHE.
La memoria cache forma parte de la tarjeta madre y del
procesador (Hay dos tipos) y se utiliza para acceder
rápidamente a la información que utiliza el procesador.
Existen cache primario (L1) y cache secundario (L2). El
cache primario esta definido por el procesador y no lo
podemos quitar o poner. En cambio el cache secundario se
puede añadir a la tarjeta madre.

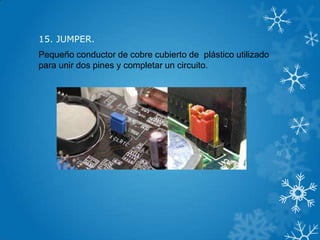

32. 15. JUMPER.
Pequeño conductor de cobre cubierto de plástico utilizado
para unir dos pines y completar un circuito.

33. 16. BATERÍA.
La batería es el componente encargado de suministrar
energía a la memoria CMOS que guarda los datos de la
configuración del Setup. La memoria CMOS de la BIOS
tiene como particularidad el bajo consumo de corriente por
lo que una simple batería puede suministrarle energía
suficiente para su funcionamiento normal.

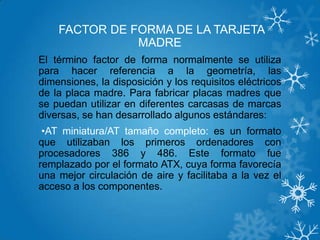

34. FACTOR DE FORMA DE LA TARJETA
MADRE
El término factor de forma normalmente se utiliza
para hacer referencia a la geometría, las
dimensiones, la disposición y los requisitos eléctricos
de la placa madre. Para fabricar placas madres que
se puedan utilizar en diferentes carcasas de marcas
diversas, se han desarrollado algunos estándares:
•AT miniatura/AT tamaño completo: es un formato
que utilizaban los primeros ordenadores con
procesadores 386 y 486. Este formato fue
remplazado por el formato ATX, cuya forma favorecía
una mejor circulación de aire y facilitaba a la vez el
acceso a los componentes.

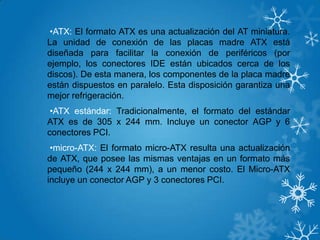

35. •ATX: El formato ATX es una actualización del AT miniatura.
La unidad de conexión de las placas madre ATX está
diseñada para facilitar la conexión de periféricos (por
ejemplo, los conectores IDE están ubicados cerca de los
discos). De esta manera, los componentes de la placa madre
están dispuestos en paralelo. Esta disposición garantiza una
mejor refrigeración.
•ATX estándar: Tradicionalmente, el formato del estándar
ATX es de 305 x 244 mm. Incluye un conector AGP y 6
conectores PCI.
•micro-ATX: El formato micro-ATX resulta una actualización
de ATX, que posee las mismas ventajas en un formato más
pequeño (244 x 244 mm), a un menor costo. El Micro-ATX
incluye un conector AGP y 3 conectores PCI.

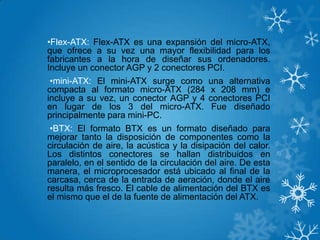

36. •Flex-ATX: Flex-ATX es una expansión del micro-ATX,
que ofrece a su vez una mayor flexibilidad para los
fabricantes a la hora de diseñar sus ordenadores.
Incluye un conector AGP y 2 conectores PCI.
•mini-ATX: El mini-ATX surge como una alternativa
compacta al formato micro-ATX (284 x 208 mm) e
incluye a su vez, un conector AGP y 4 conectores PCI
en lugar de los 3 del micro-ATX. Fue diseñado
principalmente para mini-PC.
•BTX: El formato BTX es un formato diseñado para
mejorar tanto la disposición de componentes como la
circulación de aire, la acústica y la disipación del calor.
Los distintos conectores se hallan distribuidos en
paralelo, en el sentido de la circulación del aire. De esta
manera, el microprocesador está ubicado al final de la
carcasa, cerca de la entrada de aeración, donde el aire
resulta más fresco. El cable de alimentación del BTX es
el mismo que el de la fuente de alimentación del ATX.

37. •BTX estándar: con dimensiones estándar de 325 x
267 mm;
•micro-BTX: con dimensiones reducidas (264 x 267
mm);
•pico-BTX: con dimensiones extremadamente
reducidas (203 x 267 mm).
•ITX: es un formato muy compacto diseñado para
configuraciones en miniatura como lo son las mini-
PC.
•nano-ITX: con dimensiones muy pequeñas (120 x
120 mm) y una ranura miniPCI. Por esta razón, la
elección de la placa madre y su factor de forma
dependen de la elección de la carcasa.
