TECNOPROYECTO

Electricidad y
aplicaciones
Lago Barros, Alba

ÍNDICE:
1º ¿Qué es la corriente eléctrica?
2º ¿CÓMO SE GENERA la corriente
eléctrica?
3º TIPOS DE CORRIENTE ELÉCTrICA.
4º TIPOS DE CIRCUITOS ELÉCTRICOS.
5º TIPOS DE CENTRALES ELÉCTRICAS
6º LEY DE OHM
7º CONCLUSIONES

1¿Qué es la corriente
eléctrica?

Lo que conocemos como corriente eléctrica no es otra cosa que la
circulación de cargas o electrones a través de un circuito eléctrico cerrado, que
se mueven siempre del polo negativo al polo positivo de la fuente de suministro
de fuerza electromotriz.
El término corriente se refiere al transporte o movimiento de algo a través del
espacio. En física se ocupa en forma análoga a como se utiliza en otras áreas
de la ciencia. Por ejemplo, en ciertas regiones del océano observamos que hay
grandes masas de agua moviéndose a través del mar. En tal caso, se habla de
corrientes marinas. Cuando atravesamos un pasillo junto a un grupo de
personas, podemos decir que en ese lugar existe una corriente de seres
humanos.

Análogamente, cuando hablamos de la corriente eléctrica nos referimos al
movimiento de partículas cargadas a través de un medio o material.
Un material -por ejemplo, un sólido- está compuesto por átomos. A su vez, los
átomos poseen electrones, que se encuentran orbitando en torno al núcleo del
átomo. Pues bien, existen algunos electrones que no siempre se encuentran
orbitando en torno a un mismo núcleo, sino que se van moviendo a través de los
átomos del material. A estos electrones se les llama electrones libres o de
conducción. Por lo tanto, las corrientes eléctricas se producen por el
transporte y desplazamiento de los electrones libres o de conducción en un
material que puede conducir electricidad.
Un átomo es extraordinariamente pequeño y en un centímetro cúbico de
cualquier sustancia, hay un número enorme de átomos. En un centímetro cúbico
de cobre por ejemplo, el número de átomos que hay es aproximadamente:
1.000.000.000.000.000.000.000.000
o sea, un “1” seguido de 24 ceros.

Si cogemos hilo de cobre y unimos sus extremos respectivamente a un polo
positivo y a un polo negativo, todos los electrones libres en el cobre serán
atraídos por el extremo positivo y repelidos por el extremo negativo. Este
movimiento de electrones libres en el mismo sentido a lo largo del hilo es lo
que se llama corriente eléctrica.

2. ¿Cómo se genera la
electricidad?
En general, la generación de energía eléctrica consiste en transformar alguna
clase de energía química, mecánica, térmica o luminosa, entre otras, en energía
eléctrica.
Para la generación industrial se recurre a instalaciones denominadas centrales
eléctricas, que ejecutan alguna de las transformaciones citadas. Estas
constituyen el primer escalón del sistema de suministro eléctrico.

La generación eléctrica se realiza, básicamente, mediante un generador; si
bien estos no difieren entre sí en cuanto a su principio de funcionamiento,
varían en función a la forma en que se accionan. Explicado de otro modo,
difiere en qué fuente de energía primaria utiliza para convertir la energía
contenida en ella, en energía eléctrica.
Dependiendo de la fuente primaria de energía utilizada, las centrales
generadoras se clasifican en químicas cuando se utilizan plantas de
radioactividad, que generan energía eléctrica con el contacto de esta,
termoeléctricas (de carbón, petróleo, gas, nucleares y solares termoeléctricas),
hidroeléctricas (aprovechando las corrientes de los ríos o del mar:
mareomotrices), eólicas y solares fotovoltaicas

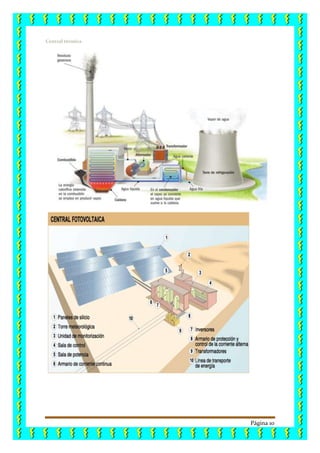

Por ejemplo:

…… y otras que veremos.
Desde que Nikola Tesla descubrió la corriente alterna y la forma de producirla
en los alternadores, se ha llevado a cabo una inmensa actividad tecnológica
para llevar la energía eléctrica a todos los lugares habitados del mundo, por lo
que, junto a la construcción de grandes y variadas centrales eléctricas, se han
construido sofisticadas redes de transporte y sistemas de distribución. Sin
embargo, el aprovechamiento ha sido y sigue siendo muy desigual en todo el
planeta. Así, los países industrializados o del Primer mundo son grandes
consumidores de energía eléctrica, mientras que los países del llamado Tercer
mundo apenas disfrutan de sus ventajas.

3.- TIPOS DE CORRIENTE
ELÉCTRICA

Existen dos tipos de corriente: la continua y la alterna.
Corriente continua: a esta también se la conoce como corriente directa
Característica principal: es que los electrones o cargas siempre fluyen, dentro
de un circuito eléctrico cerrado, en el mismo sentido. Los electrones se
trasladan del polo negativo al positivo. Algunas de estas fuentes que suministran
corriente directa por ejemplo las pilas, utilizadas para el funcionamiento de
artefactos electrónicos. Otro caso sería el de las baterías usadas en los
transportes motorizados. Lo que se debe tener en cuenta es que las pilas,
baterías u otros dispositivos son los que crean las cargas eléctricas, sino que
estas están presentes en todos los elementos presentes en la naturaleza. Lo que
hacen estos dispositivos es poner en movimiento a las cargas para que se inicie
el flujo de corriente eléctrica a partir de la fuerza electromagnética. Esta
fuerza es la que moviliza a los electrones contenidos en los cables de un
circuito eléctrico. Los metales son los que permiten el mejor flujo de cargas, es
por esto que se los denomina conductores.
Corriente alterna : a diferencia de la corriente anterior, en esta existen
cambios de polaridad ya que esta no se mantiene fija a lo largo de los ciclos
de tiempo. Los polos negativos y positivos de esta corriente se invierten a cada
instante, según los Hertz o ciclos por segundo de dicha corriente. A pesar de
esta continua inversión de polos, el flujo de la corriente siempre será del polo

negativo al positivo, al igual que en la corriente continua. La corriente eléctrica
que poseen los hogares es alterna y es la que permite el funcionamiento de los
artefactos electrónicos y de las luces.
Una manera simple de generar corriente alterna, es con el uso de un
alternador elemental como el de la figura:

4. TIPOS DE Circuitos
Eléctricos

Un circuito eléctrico es un conjunto de operadores o elementos que unidos
entre sí, permiten una circulación de electrones (corriente eléctrica).
Si una corriente eléctrica circula desde un punto de partida, recorre un camino
y vuelve
a ese mismo punto, podemos decir que se ha establecido un circuito eléctrico.
Básicamente existen dos tipos de circuitos eléctricos:
Circuitos en serie
En un circuito en serie los receptores están instalados uno a
continuación de otro en la línea eléctrica, de tal forma que la corriente que
atraviesa el primero de ellos será la misma que la que atraviesa el último. Para
instalar un nuevo elemento en serie en un circuito tendremos que cortar el
cable y cada uno de los terminales generados conectarlos al receptor.
Circuito en paralelo
En un circuito en paralelo cada receptor conectado a la fuente de
alimentación lo está de forma independiente al resto; cada uno tiene su propia

línea, aunque haya parte de esa línea que sea común a todos. Para conectar un
nuevo receptor en paralelo, añadiremos una nueva línea conectada a los
terminales de las líneas que ya hay en el circuito.

5 TIPOS DE Centrales.
Existen, como vimos antes, distintos tipos de centrales aunque los principales,
donde se genera el mayor porcentaje de electricidad son las centrales térmicas
de combustión, las centrales térmicas nucleares y las centrales hidroeléctricas.
Puedo citar
-Centrales hidroeléctricas. Producen electricidad a partir de la energía
mecánica del agua almacenada en un embalse.
• Centrales térmicas. Producen electricidad a partir de la energía química
almacenada en un combustible (petróleo, carbón o combustibles nucleares) o a
partir de la luz solar.
• Centrales solares fotovoltaicas. Transforman en energía eléctrica la energía
luminosa procedente del Sol.
• Centrales eólicas. Producen electricidad a partir de la energía del viento.

Otras centrales menos empleadas son las centrales mareomotrices o las
geotérmicas, que aprovechan la energía de las mareas o el calor del interior de
la Tierra.
6. Ley de ohm

La Ley de Ohm, postulada por el físico y matemático alemán Georg Simon Ohm, es
una de las leyes fundamentales de la electrodinámica, estrechamente vinculada a los
valores de las unidades básicas presentes en cualquier circuito eléctrico como son:
1. Tensión o voltaje "E", en volt (V).
2. Intensidad de la corriente " I ", en ampere (A).
3. Resistencia "R" en ohm ( ) de la carga o consumidor conectado al circuito.
El ohmio (también ohm) es la unidad de medida de la resistencia que oponen
los materiales al paso de la corriente eléctrica y se representa con la letra W o
con el símbolo o letra griega Ω (omega).
El ohmio se define como la resistencia que ofrece al paso de la corriente
eléctrica una columna de mercurio (Hg) de 106,3 cm de alto, con una sección
transversal de 1 mm2
, a una temperatura de 0ºCelsius.

Esta ley relaciona los tres componentes que influyen en una corriente eléctrica,
como son la intensidad (I), la diferencia de potencial o tensión (V) y la resistencia
(R) que ofrecen los materiales o conductores.
La Ley de Ohm establece que "la intensidad de la corriente eléctrica que circula
por un conductor eléctrico es directamente proporcional a la diferencia de
potencial aplicada e inversamente proporcional a la resistencia del mismo", se puede
expresar matemáticamente en la siguiente fórmula o ecuación:
donde, empleando unidades del Sistema internacional de Medidas , tenemos que:
I = Intensidad en amperios (A)
V = Diferencia de potencial en voltios (V)
R = Resistencia en ohmios (W o Ω).
Léase: La intensidad (en amperios) de una corriente es igual a la tensión o
diferencia de potencial (en voltios) dividido o partido por la resistencia (en
ohmios).
De acuerdo con la “Ley de Ohm”, un ohmio (1 W o Ω) es el valor que posee
una resistencia eléctrica cuando al conectarse a un circuito eléctrico de un
voltio (1 V) de tensión provoca un flujo o intensidad de corriente de un amperio
(1 A).
La resistencia eléctrica, por su parte, se identifica con el símbolo o letra (R) y
la fórmula general (independientemente del tipo de material de que se trate)
para despejar su valor (en su relación con la intensidad y la tensión) derivada
de la fórmula general de la Ley de Ohm, es la siguiente:

Léase: La resistencia a una corriente (en ohmios) es igual a la tensión o
diferencia de potencial (en voltios) dividido o partido por la intensidad (en
amperios).

7. Conclusiones
La electricidad es una de las principales formas de energía usadas en el mundo
actual. Sin ella no existiría la iluminación conveniente, ni comunicaciones de
radio y televisión, ni servicios telefónicos, y las personas tendrían que prescindir
de aparatos eléctricos que ya llegaron a constituir parte integral del hogar.

Además, sin la electricidad el transporte no sería
lo que es en la actualidad. De hecho, puede
decirse que la electricidad se usa en todas partes.
La electricidad es una manifestación de la
materia, producida por el átomo y sus pequeñas
partículas llamadas electrones y protones. Estas
partículas son demasiado pequeñas para verlas,
pero existen en todos los materiales.
El uso de la electricidad en la vida moderna es imprescindible. Difícilmente una
sociedad puede concebirse sin el uso de la electricidad.
La industria eléctrica, a través de la tecnología, ha puesto a la disposición de
la sociedad el uso de artefactos eléctricos que facilitan las labores del hogar,
haciendo la vida más placentera.
