1. 1) a) Cuando utilizamos roscas de perfil cuadrado?
Se emplean cuando es conveniente evitar la acción radial de la rosca
2)a)con referencia a las normas de los planos como se designan las escalas lineales (tipos)
SE LE DESIGNA INDICANDO LA PROPORCIÓN PRECEDIDO DE LA PALABRA “ESCALA”. LA ESCALA NATURAL
SE INDICA: “1:1” Y SE LEE “UNO A UNO”, LA ESCALA DE AMPLIACIÓN SE INDICA: “X:1” Y SE LEE “X A UNO”,
LA ESCALA DE REDUCCIÓN SE INDICA “1:X” Y SE LEE “UNO A X”.
b) nombre de los tipos de planos según la norma (clasificación)
PLANO DE CONJUNTO
PLANO DE DESPIECE
PLANO DE MONTAJE
PLANO EN PERSPECTIVA EXPLOSIVA
3) a) cuando usamos chavetas tangenciales
CUANDO HAY QUE TRANSMITIR MOMENTOS TORSORES MUY GRANDES Y DE SENTIDO DE
GIRO ALTERNATIVO
b)en el sistema ISO que tipos de roscas se recomienda
SE RECOMIENDA ROSCA MÉTRICA Y MÉTRICA FINA.
4)a) que factores intervienen en la clasificación de una rosca
NUMERO DE FILETES, LA FORMA DE LA ROSCA EL LUGAR DONDE VA ROSCADA Y EL SENTIDO
b) cuales son las dimensiones fundamentales de una rosca
PASO. AVANCE. DIAMETRO EXTERIOR. DIÁMETRO INTERIOR. DIÁMETRO MEDIO. PROFUNDIDAD DE LAS ROSCAS.
5)a) la seguridad en el ajuste de tornillos (pernos) que método utilizan
DOBLE TUERCA. PASADORES CON TUERCA ALMENADA. ARANDELAS DE SEGURIDAD.

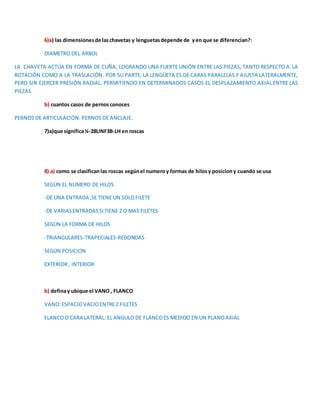

2. 6)a) las dimensiones de las chavetas y lenguetas depende de y en que se diferencian?:
DIAMETRO DEL ARBOL
LA CHAVETA ACTÚA EN FORMA DE CUÑA, LOGRANDO UNA FUERTE UNIÓN ENTRE LAS PIEZAS, TANTO RESPECTO A LA
ROTACIÓN COMO A LA TRASLACIÓN. POR SU PARTE, LA LENGÜETA ES DE CARAS PARALELAS Y AJUSTA LATERALMENTE,
PERO SIN EJERCER PRESIÓN RADIAL, PERMITIENDO EN DETERMINADOS CASOS EL DESPLAZAMIENTO AXIAL ENTRE LAS
PIEZAS.
b) cuantos casos de pernos conoces
PERNOS DE ARTICULACIÓN. PERNOS DE ANCLAJE.
7)a)que significa ¼-28UNF3B-LH en roscas
8) a) como se clasifican las roscas según el numero y formas de hilos y posicion y cuando se usa
SEGÚN EL NUMERO DE HILOS
-DE UNA ENTRADA ,SE TIENE UN SOLO FILETE
-DE VARIAS ENTRADAS SI TIENE 2 O MAS FILETES
SEGÚN LA FORMA DE HILOS
-TRIANGULARES-TRAPECIALES-REDONDAS
SEGÚN POSICION
EXTERIOR , INTERIOR
b) defina y ubique el VANO , FLANCO
VANO: ESPACIO VACIO ENTRE 2 FILETES
FLANCO O CARA LATERAL: EL ANGULO DE FLANCO ES MEDIDO EN UN PLANO AXIAL

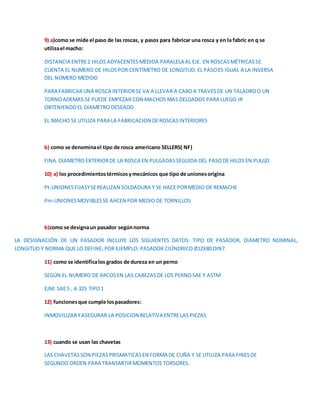

3. 9) a)como se mide el paso de las roscas, y pasos para fabricar una rosca y en la fabric en q se
utiliza el macho:
DISTANCIA ENTRE 2 HILOS ADYACENTES MEDIDA PARALELA AL EJE. EN ROSCAS MÉTRICAS SE
CUENTA EL NUMERO DE HILOS POR CENTÍMETRO DE LONGITUD. EL PASO ES IGUAL A LA INVERSA
DEL NÚMERO MEDIDO
PARA FABRICAR UNA ROSCA INTERIOR SE VA A LLEVAR A CABO A TRAVES DE UN TALADRO O UN
TORNO ADEMAS SE PUEDE EMPEZAR CON MACHOS MAS DELGADOS PARA LUEGO IR
OBTENIENDO EL DIAMETRO DESEADO
EL MACHO SE UTILIZA PARA LA FABRICACION DE ROSCAS INTERIORES
b) como se denomina el tipo de rosca americano SELLERS( NF)
FINA .DIAMETRO EXTERIOR DE LA ROSCA EN PULGADAS SEGUIDA DEL PASO DE HILOS EN PULGD
10) a) los procedimientos térmicos y mecánicos que tipo de uniones origina
Pt-UNIONES FIJASY SE REALIZAN SOLDADURA Y SE HACE POR MEDIO DE REMACHE
Pm-UNIONES MOVIBLES SE AHCEN POR MEDIO DE TORNILLOS
b)como se designa un pasador según norma
LA DESIGNACIÓN DE UN PASADOR INCLUYE LOS SIGUIENTES DATOS: TIPO DE PASADOR, DIÁMETRO NOMINAL,
LONGITUD Y NORMA QUE LO DEFINE; POR EJEMPLO: PASADOR CILÍNDRICO ∅12X80 DIN7.
11) como se identifica los grados de dureza en un perno
SEGÚN EL NUMERO DE ARCOS EN LAS CABEZAS DE LOS PERNO SAE Y ASTM
EJM: SAE 5 , A 325 TIPO 1
12) funciones que cumple los pasadores:
INMOVILIZAR Y ASEGURAR LA POSICION RELATIVA ENTRE LAS PIEZAS
13) cuando se usan las chavetas
LAS CHAVETAS SON PIEZAS PRISMATICAS EN FORMA DE CUÑA Y SE UTILIZA PARA FINES DE
SEGUNDO ORDEN PARA TRANSMITIR MOMENTOS TORSORES.

4. 14) que parte es mas importante entre los tornillos y tuercas y cual es su definición técnica
LA ARANDELA ES UN DISCO DELGADO CON UN AGUJERO. SE UTILIZA PARA SOPORTAR LA CARGA DEL APRIETE
15 ) mencione los tipos de tuercas
HEXAGONAL. CUADRADA. DE MARIPOSA. DE 4 BRAZOS. MOLETEADA.
16) principales elementos mecánicos utilizados en las maquinas-herramientas
REGULADORES DE MOVIMIENTO, FUENTE DE ENERGIA, ELEMENTOS TRANSFORMADOS DEL
MOVIMIENTO, ELEMENTOS AUXILIARES.
17) para que sirven las chavetas, de acuerdo a su sección transversal como se dividen
LAS CHAVETAS SON UNA FORMA DE UNION TEMPORAL QUE VA A PERMITIR UNIR 2 PIEZAS PARA
QUE TRABAJEN EN FORMA CONJUNTA
SE DIVIDEN SEGÚN SU SECC TRANS EN CUADRADOS Y RECTANGULARES
18) cual es la característica mas importante de los tornillos de maquinaria
PERMITIR ENSAMBLAR PIEZAS Y AJUSTARLAS INMOVILIZARLOS
19) cuando se usa rosca a la derecha y rosca a la izquierda
ROSCA A LA DERECHA: AVANZA AXIALMENTE AL GIRARLA DE ACUERDO A LA LEY DE LA
MANO DERECHA
ROSCA A LA IZQUIERDA: SE USA PRINCIPALMENTE POR SEGURIDAD, COMO EN LAS
VÁLVULAS DE BALONES DE GAS.
