1. CHAVETAS Y PASADORES
Dibujo Tecnico
NATALY ZAMBRANO GÜIZA
Cod: 2121501

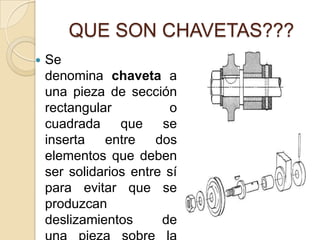

2. QUE SON CHAVETAS???
 Se
denomina chaveta a
una pieza de sección
rectangular o
cuadrada que se
inserta entre dos
elementos que deben
ser solidarios entre sí
para evitar que se
produzcan
deslizamientos de

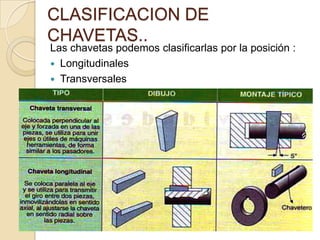

3. CLASIFICACION DE
CHAVETAS..
Las chavetas podemos clasificarlas por la posición :
 Longitudinales
 Transversales

4. TIPOS DE CAHVETAS ….
 Paralela
 Cuadradas
 Rectangular
es

5. USOS O APLICACIONES …..
Las aplicaciones típicas son:
 Las chavetas se usan en el ensamble
de partes de maquinas para
asegurarlas
 contra su movimiento relativo, por lo
general rotatorio, como es el caso
entre flechas
cigüeñales, volantes, etc. Aun cuando
los engranajes, las poleas, etc., están
montados con un ajuste de
interferencia, es aconsejable usar
una chaveta diseñada para transmitir
el momento torsionante total.
 Cuando las fuerzas relativas no son
grandes, se emplea una chaveta
redonda, una chaveta de silleta o una
cuña plana.
 Para trabajo pesado son más
adecuadas las rectangulares

6. NORMAS DE LAS
CHAVETAS
 ANSI B17.1-1967
 ANSI B17.2-1967
 Definen dimensiones de las
chavetas para diferentes rangos de
diámetros del eje.

7. CATALOGO DE CHAVETAS
..

8. QUÉ SON LOS
PASADORES??
 Son vástagos de acero de
forma cilíndrica o
cónica, cuyos extremos
están abombados o
mecanizados en forma de
chaflán para facilitar su
introducción en un orificio
común a dos o más
piezas, provocando su
inmovilización (pasador
de sujeción), o
asegurando la posición
relativa entre las piezas
(pasador de posición).
También se puede utilizar
como elemento de guía o
articulación.

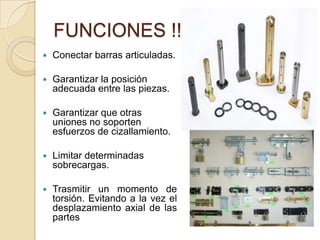

9. FUNCIONES !!!
 Conectar barras articuladas.
 Garantizar la posición
adecuada entre las piezas.
 Garantizar que otras
uniones no soporten
esfuerzos de cizallamiento.
 Limitar determinadas
sobrecargas.
 Trasmitir un momento de
torsión. Evitando a la vez el
desplazamiento axial de las
partes

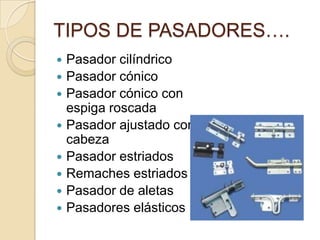

10. TIPOS DE PASADORES….
 Pasador cilíndrico
 Pasador cónico
 Pasador cónico con
espiga roscada
 Pasador ajustado con
cabeza
 Pasador estriados
 Remaches estriados
 Pasador de aletas
 Pasadores elásticos

11. TIPOS DE PASADORES….
 Pasador cilíndrico
Se emplea como elemento de fijación y de posicionamiento entre dos o
más piezas. La fijación de estos pasadores se realiza mediante un ajuste
con apriete sobre una de las piezas y con juego sobre la otra.
 Pasador cónico
Se emplea para asegurar la posición relativa de elementos mecánicos
que se montan y desmontan con relativa frecuencia, puesto que la forma
cónica del vástago facilita el centrado de las piezas.
 Pasador cónico con espiga roscada
Se utiliza allí donde la extracción de un pasador cónico normal resultaría
complicada. Tiene una conicidad de 1:50. Al apretar la tuerca auxiliar, el
pasador se extrae con facilidad.

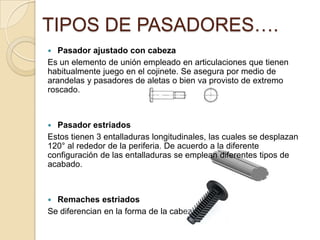

12.  Pasador ajustado con cabeza
Es un elemento de unión empleado en articulaciones que tienen
habitualmente juego en el cojinete. Se asegura por medio de
arandelas y pasadores de aletas o bien va provisto de extremo
roscado.
 Pasador estriados
Estos tienen 3 entalladuras longitudinales, las cuales se desplazan
120° al rededor de la periferia. De acuerdo a la diferente
configuración de las entalladuras se emplean diferentes tipos de
acabado.
 Remaches estriados
Se diferencian en la forma de la cabeza.
TIPOS DE PASADORES….

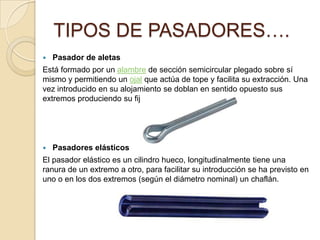

13.  Pasador de aletas
Está formado por un alambre de sección semicircular plegado sobre sí
mismo y permitiendo un ojal que actúa de tope y facilita su extracción. Una
vez introducido en su alojamiento se doblan en sentido opuesto sus
extremos produciendo su fijación.
 Pasadores elásticos
El pasador elástico es un cilindro hueco, longitudinalmente tiene una
ranura de un extremo a otro, para facilitar su introducción se ha previsto en
uno o en los dos extremos (según el diámetro nominal) un chaflán.
TIPOS DE PASADORES….

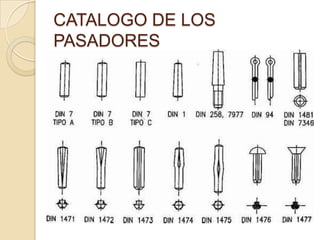

14. CATALOGO DE LOS
