1. HDPE GUÍA DE PERFORACIÓN
Perforaciones por AASHTO M25/M294
PERFORACIONES – GENERAL
Las tuberías perforadas cumplen todos los requerimientos del sistema de clasificación AASHTO conforme a
los requisitos de tamaño, separación y colocación de las perforaciones. La intención de esta guía es describir
las especificaciones de las tuberías perforadas de Lane.
CLASE 1 PERFORACIONES (TUBERÍA PARCIALMENTE PERFORADA)
• CLASE 1 Son perforaciones para tubo destinado a ser utilizado para el drenaje subterráneo o
tormenta y combinación drenaje inferior. Como tal, el tubo mantiene un segmento no perforado
encima de la solera para servir como un flujo canal. Las perforaciones son circulares y dispuestas en
filas paralelas al eje del tubo con uno perforación en cada fila para cada corrugación. Filas de
perforaciones están dispuestas en dos grupos iguales colocadas simétricamente a cada lado de un
segmento inferior sin perforaciones que corresponde a la línea de flujo de la tubería.
CLASE 2 PERFORACIONES (TUBO DE NORMA O PERFORADO POR COMPLETO)
• CLASE 2 Perforaciones para tubo destinado a ser utilizado para el drenaje subterráneo sólo. Las
perforaciones pueden ser circulares o ranurados y están espaciadas uniformemente a lo largo de la
longitud y la circunferencia de la tubería. El perforado de la tubería debe cumplir con los requisitos
para la Clase 2 menos que se indique lo contrario.
AASHTO M252 CLASE 2 RANURAS DE UNA SOLA PARED (CP) Y DOBLE PARED (SP) TUBO
Tipo CP Clase 2 ranuras Tipo SP Clase 2 ranuras
D = diámetro nominal de la tubería (in)
P = Periodo de ondulaciones (in)
n = número de ranuras por corrugación valle
l = longitud media de perforación ranurada (in)
w = ancho promedio de perforación ranurada (in)
WIA = Agua área de entrada (in2/ft)
Descripción resumida
Clase 2 ranuras incluye un
total de cuatro ranuras equidistantes en cada
corrugación valle, como se muestra por la
negro líneas centrales de la derecha.
!"#$%&'%(')*+)$,-./ %
%0!12%

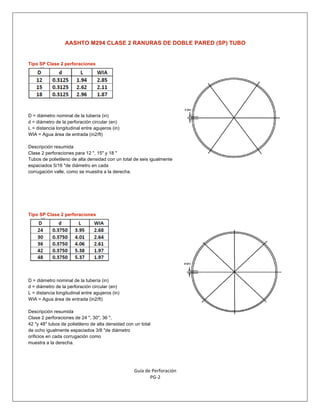

2. AASHTO M294 CLASE 2 RANURAS DE DOBLE PARED (SP) TUBO
Tipo SP Clase 2 perforaciones
D = diámetro nominal de la tubería (in)
d = diámetro de la perforación circular (en)
L = distancia longitudinal entre agujeros (in)
WIA = Agua área de entrada (in2/ft)
Descripción resumida
Clase 2 perforaciones para 12 ", 15" y 18 "
Tubos de polietileno de alta densidad con un total de seis igualmente
espaciados 5/16 "de diámetro en cada
corrugación valle, como se muestra a la derecha.
Tipo SP Clase 2 perforaciones
D = diámetro nominal de la tubería (in)
d = diámetro de la perforación circular (en)
L = distancia longitudinal entre agujeros (in)
WIA = Agua área de entrada (in2/ft)
Descripción resumida
Clase 2 perforaciones de 24 ", 30", 36 ",
42 "y 48" tubos de polietileno de alta densidad con un total
de ocho igualmente espaciados 3/8 "de diámetro
orificios en cada corrugación como
muestra a la derecha.
Guía de Perforación
PG‐2

3. AASHTO M252 CLASE 1 PARA PERFORACIONES DE DOBLE PARED (SP) TUBERÍA
AASHTO M252 Tipo SP Clase 1 perforaciones (6 "a 10")
D = diámetro nominal (en)
α 1 ≥ 37,5 °, α 2 ≤ 85 ° (máximo AASHTO y ángulos mínimos)
s = longitud de arco entre agujeros (in)
d = diámetro de la perforación circular (en)
S = distancia longitudinal entre perforaciones (in)
WIA = Agua área de entrada (in2/ft)
Descripción resumida
Clase 1 perforaciones de 6 ", 8" y 10 "tubos de HDPE con un total de cuatro
agujeros en cada valle ondulación como se muestra a continuación. Las perforaciones para el 6 "
y 8 "tubería deberá ser de 3/16" de diámetro, mientras que las perforaciones de los 10 "
tubo debe ser de 5/16 "de diámetro.
Guía de Perforación
PG‐3

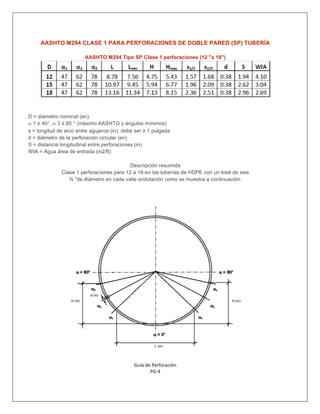

4. AASHTO M294 CLASE 1 PARA PERFORACIONES DE DOBLE PARED (SP) TUBERÍA
AASHTO M294 Tipo SP Clase 1 perforaciones (12 "a 18")
D = diámetro nominal (en)
α 1 ≥ 40°, α 3 ≤ 85 ° (máximo AASHTO y ángulos mínimos)
s = longitud de arco entre agujeros (in), debe ser ≥ 1 pulgada
d = diámetro de la perforación circular (en)
S = distancia longitudinal entre perforaciones (in)
WIA = Agua área de entrada (in2/ft)
Descripción resumida
Clase 1 perforaciones para 12 a 18-en las tuberías de HDPE con un total de seis
⅜ "de diámetro en cada valle ondulación como se muestra a continuación.
Guía de Perforación
PG‐4

5. AASHTO M294 CLASE 1 PARA PERFORACIONES DE DOBLE PARED (SP) TUBERÍA
AASHTO M294 Tipo SP Clase 1 perforaciones (24 "a 48")
D = diámetro nominal (en)
α 1 ≥ 40°, α4 ≤ 85 ° (máximo AASHTO y ángulos mínimos)
s = longitud de arco entre agujeros (in), debe ser ≥ 1 pulgada
d = diámetro de la perforación circular (en)
S = distancia longitudinal entre perforaciones (in)
WIA = Agua área de entrada (in2/ft)
Descripción resumida
Clase 1 perforaciones para 24 a 48 en las tuberías de polietileno de alta densidad con un total de
ocho ⅜ "de diámetro agujeros en cada valle ondulación como se muestra a continuación.
Guía de Perforación
PG‐5
