Este documento describe el enrutamiento estático y sus características. El enrutamiento estático implica configurar manualmente las rutas en los routers en lugar de usar protocolos de enrutamiento dinámicos. Las rutas estáticas son comunes y requieren menos procesamiento que los protocolos dinámicos. Los routers aprenden sobre redes remotas de forma dinámica a través de protocolos o de forma estática configurándolas manualmente.

1. Enrutamiento Estático

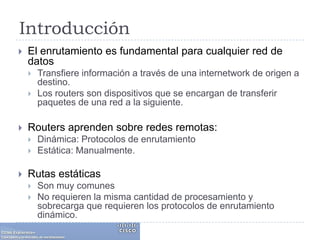

2. IntroducciónEl enrutamiento es fundamental para cualquier red de datosTransfiere información a través de una internetwork de origen a destino. Los routers son dispositivos que se encargan de transferir paquetes de una red a la siguiente.Routers aprenden sobre redes remotas:Dinámica: Protocolos de enrutamientoEstática: Manualmente.Rutas estáticasSon muy comunesNo requieren la misma cantidad de procesamiento y sobrecarga que requieren los protocolos de enrutamiento dinámico.

3. Routers y Redes

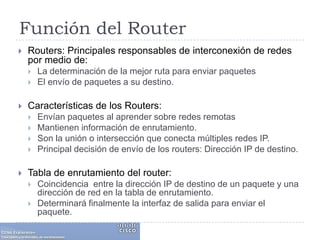

4. Función del RouterRouters: Principales responsables de interconexión de redes por medio de:La determinación de la mejor ruta para enviar paquetes El envío de paquetes a su destino.Características de los Routers:Envían paquetes al aprender sobre redes remotasMantienen información de enrutamiento. Son la unión o intersección que conecta múltiples redes IP. Principal decisión de envío de los routers: Dirección IP de destino. Tabla de enrutamiento del router:Coincidencia entre la dirección IP de destino de un paquete y una dirección de red en la tabla de enrutamiento. Determinará finalmente la interfaz de salida para enviar el paquete.

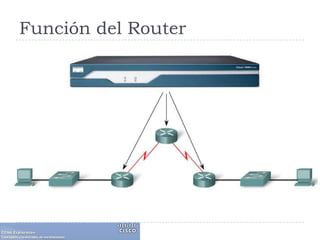

5. Función del Router

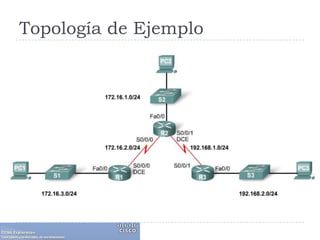

6. Topología de Ejemplo

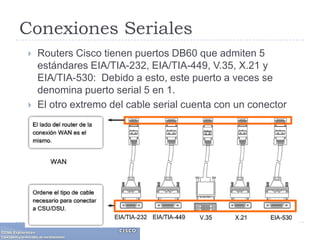

7. Conexiones SerialesRouters Cisco tienen puertos DB60 que admiten 5 estándares EIA/TIA-232, EIA/TIA-449, V.35, X.21 y EIA/TIA-530: Debido a esto, este puerto a veces se denomina puerto serial 5 en 1. El otro extremo del cable serial cuenta con un conector adecuado para uno de los cinco estándares posibles.

8. Conexiones SerialesInterfaz serial inteligenteAdmitidos por los routers nuevosPermite enviar mayor cantidad de datos a través de una menor cantidad de pines de cable. Extremo serial del cable serial inteligente es un conector de 26 pines: Mucho más pequeño que el conector DB-60.Estos cables admiten los cinco estándares seriales y están disponibles en configuraciones DTE o DCE.DTE - DCEQué papel tiene el equipo DCE?Quiénes pueden ser DCE?

9. Conexiones Seriales

10. Conexiones Seriales

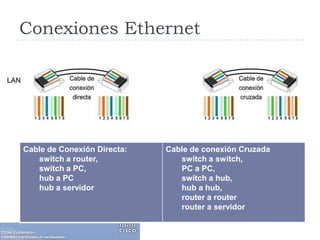

11. Conexiones EthernetConector RJ-45:Utilizado con mayor frecuencia para interfaces LANConector para cable de par trenzado no blindado (UTP). El cable Ethernet utiliza los pines 1, 2, 3 y 6 para transmitir y recibir datos. Dos tipos de cables con interfaces LAN Ethernet:Cable de conexión directaCable de conexión cruzada

12. Conexiones Ethernet

13. Repaso de Configuración del Router

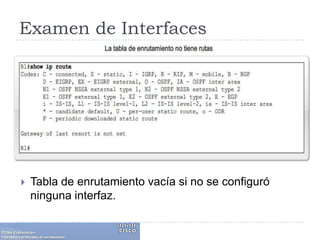

14. Examen de InterfacesTabla de enrutamiento vacía si no se configuró ninguna interfaz.

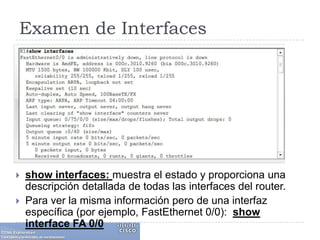

15. Examen de Interfacesshow interfaces: muestra el estado y proporciona una descripción detallada de todas las interfaces del router. Para ver la misma información pero de una interfaz específica (por ejemplo, FastEthernet 0/0): show interface FA 0/0

16. Examen de InterfacesR1#show interfaces fastethernet 0/0FastEthernet0/0 isadministrativelydown, line protocolisdownSignificado de la Salida:"Administrativelydown" : interfaz se encuentra en modo inactivo o apagada. "Line protocolisdown“: interfaz no recibe una señal portadora de un switch o del hub. Esta condición también puede deberse al hecho de que la interfaz se encuentra en modo inactivo.

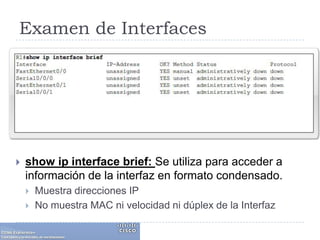

17. Examen de Interfacesshow ip interface brief: Se utiliza para acceder a información de la interfaz en formato condensado.Muestra direcciones IPNo muestra MAC ni velocidad ni dúplex de la Interfaz

18. Examen de Interfacesshow running-config muestra el archivo de configuración actual que utiliza el router. Es otra manera de verificar el estado de una interfaz, como FastEthernet 0/0. (No es la mejor manera)

19. Configuración de una FAPor defecto: Todas las interfaces del router están desactivadas o apagadas. R1(config)#interface fastethernet 0/0R1(config-if)#ipaddress 172.16.3.1 255.255.255.0R1(config-if)#no shutdownIOS muestra el siguiente mensaje:*Mar 1 01:16:08.212: %LINK-3-UPDOWN: Interface FastEthernet0/0, changedstateto up*Mar 1 01:16:09.214: %LINEPROTO-5-UPDOWN: Line protocolon Interface FastEthernet0/0, changedstateto up

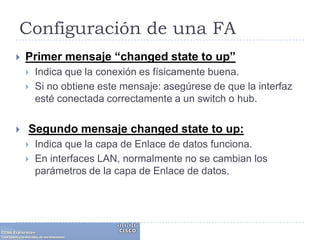

20. Configuración de una FAPrimer mensaje “changedstateto up”Indica que la conexión es físicamente buena. Si no obtiene este mensaje: asegúrese de que la interfaz esté conectada correctamente a un switch o hub.Segundo mensaje changedstateto up:Indica que la capa de Enlace de datos funciona. En interfaces LAN, normalmente no se cambian los parámetros de la capa de Enlace de datos.

21. Configuración de una FAMensajes no solicitados del IOS

22. Configuración de una FASincronización de mensajes IOS y entrada de comandos

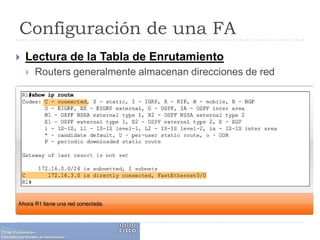

23. Configuración de una FALectura de la Tabla de EnrutamientoRouters generalmente almacenan direcciones de red

24. Verificación de la Configuración

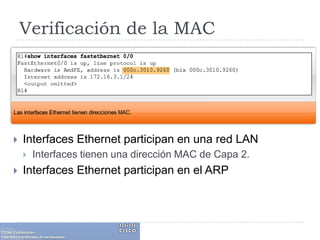

25. Verificación de la MACInterfaces Ethernet participan en una red LANInterfaces tienen una dirección MAC de Capa 2.Interfaces Ethernet participan en el ARP

26. Cisco DiscoveryProtocol CDPHerramienta de control y resolución de problemas de redes. Recopila información acerca de los dispositivos Cisco conectados directamente. Permite acceder a un resumen de información de protocolo y dirección sobre los dispositivos Cisco conectados directamente. Por defecto, cada dispositivo Cisco envía mensajes periódicos, conocidos como publicaciones CDP, a dispositivos Cisco conectados directamente. Información obtenida de otros dispositivos puede ayudar a tomar decisiones relacionadas con el diseño de la red, solucionar problemas y realizar cambios en el equipo.

27. Cisco DiscoveryProtocol CDPCDP permite recrear una topología lógica de una red cuando falta documentación o cuando no se tiene información suficiente.

28. CDP funciona en la Capa 2: Vecinos CDP son dispositivos Cisco que están conectados físicamente en forma directa y comparten el mismo enlace de datos. Comandos show del CDPshow cdpneighbors: Para cada vecino CDP muestra:ID de dispositivo vecino,Interfaz local,Valor de tiempo de espera, en segundos,Código de capacidad del dispositivo vecino,Plataforma de hardware del vecino e ID del puerto remoto del vecino.

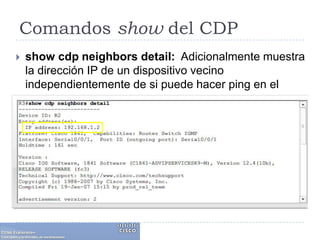

29. Comandos show del CDPshow cdpneighborsdetail: Adicionalmente muestra la dirección IP de un dispositivo vecino independientemente de si puede hacer ping en el vecino o no.

30. Desactivación de CDPCDP puede constituir un riesgo de seguridad.Para desactivar CDP globalmente:Router(config)#no cdprunPara desactivar CDP de una interfaz determinada:Router(config-if)#no cdpenable

31. Rutas Estáticas

32. Rutas Estáticas con direcciones del “siguiente salto”Propósito de la rutas Estáticas:Utilizadas generalmente cuando se enruta desde una red a una red de conexión única. Una red de conexión única es una red a la que se accede por una sola ruta.

33. Rutas Estáticas con direcciones del “siguiente salto”

34. Rutas Estáticas con direcciones del “siguiente salto”

35. Rutas Estáticas con direcciones del “siguiente salto”

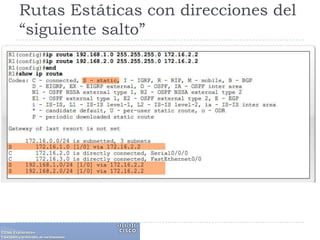

36. Rutas Estáticas con direcciones del “siguiente salto”

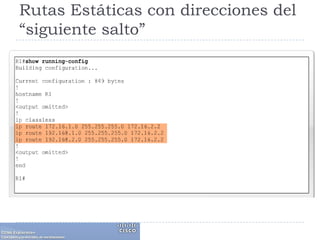

37. Rutas Estáticas con direcciones del “siguiente salto”

38. Rutas Estáticas con direcciones del “siguiente salto”Configurar de las otras rutas estáticas de la topología de ejemplo:

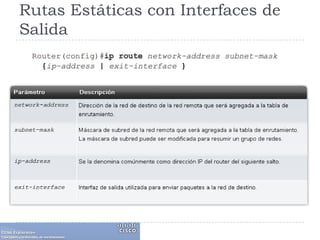

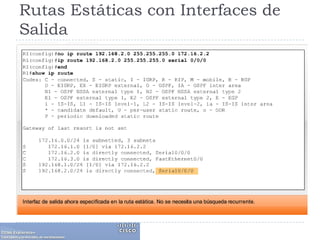

39. Rutas Estáticas con Interfaces de Salida

40. Rutas Estáticas con Interfaces de Salida

41. Búsqueda de Rutas RecurrentesCuando el router tiene que realizar múltiples búsquedas en la tabla de enrutamiento antes de enviar un paquete, éste realiza un proceso que se conoce como búsqueda recurrente.

42. Búsqueda de Rutas RecurrentesPaso 2Paso 1

43. Búsqueda de Rutas RecurrentesTodas las rutas que hacen referencia sólo a la dirección IP del siguiente salto y que no hacen referencia a una interfaz de salida, deben tener la dirección IP del siguiente salto resuelta utilizando otra ruta de la tabla de enrutamiento que tenga una interfaz de salida. Configurando rutas estáticas con una interfaz de salida, se evitan las búsquedas recurrentes.

44. Rutas Estáticas con Interfaces EthernetLa diferencia entre una red Ethernet y una red serial punto a punto:En una red punto a punto sólo existe un dispositivo más en esa red (el router que se encuentra en el otro extremo del enlace). En redes Ethernet, es posible que existan muchos dispositivos diferentes que comparten la misma red de accesos múltiples, incluyendo hosts y hasta routers múltiples.

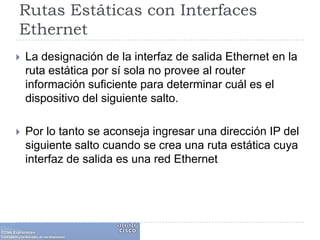

45. Rutas Estáticas con Interfaces EthernetLa designación de la interfaz de salida Ethernet en la ruta estática por sí sola no provee al router información suficiente para determinar cuál es el dispositivo del siguiente salto. Por lo tanto se aconseja ingresar una dirección IP del siguiente salto cuando se crea una ruta estática cuya interfaz de salida es una red Ethernet

46. Modificación de Rutas EstáticasAlgunas veces, es necesario modificar una ruta estática configurada previamente:La red de destino ya no existe y, por lo tanto, la ruta estática debe eliminarse.Se produce un cambio en la topología y debe cambiarse la dirección intermedia o la interfaz de salida. No existe manera de modificar una ruta estática existente. La ruta estática debe eliminarse y debe configurarse una nueva. Para eliminar una ruta estática, agregue no en frente del comando iproute, seguido del resto de la ruta estática que se eliminará.

47. Rutas Estáticas por Defecto y de Resumen

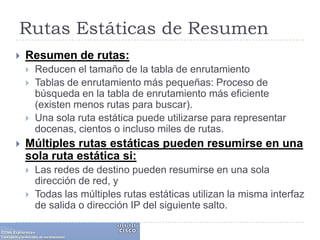

48. Rutas Estáticas de ResumenResumen de rutas: Reducen el tamaño de la tabla de enrutamientoTablas de enrutamiento más pequeñas: Proceso de búsqueda en la tabla de enrutamiento más eficiente (existen menos rutas para buscar). Una sola ruta estática puede utilizarse para representar docenas, cientos o incluso miles de rutas.Múltiples rutas estáticas pueden resumirse en una sola ruta estática si:Las redes de destino pueden resumirse en una sola dirección de red, yTodas las múltiples rutas estáticas utilizan la misma interfaz de salida o dirección IP del siguiente salto.

49. Rutas Estáticas de ResumenEn nuestro ejemplo, R3 tiene tres rutas estáticas. Las tres rutas envían tráfico desde la misma interfaz Serial0/0/1. Las tres rutas estáticas de R3 son:iproute 172.16.1.0 255.255.255.0 Serial0/0/1iproute 172.16.2.0 255.255.255.0 Serial0/0/1iproute 172.16.3.0 255.255.255.0 Serial0/0/1RT3(config)# iproute 172.16.0.0 255.255.252.0 Serial0/0/1

50. Rutas Estáticas de Resumen

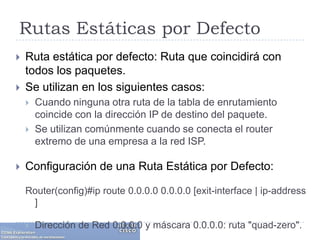

51. Rutas Estáticas por DefectoRuta estática por defecto: Ruta que coincidirá con todos los paquetes. Se utilizan en los siguientes casos:Cuando ninguna otra ruta de la tabla de enrutamiento coincide con la dirección IP de destino del paquete. Se utilizan comúnmente cuando se conecta el router extremo de una empresa a la red ISP.Configuración de una Ruta Estática por Defecto:Router(config)#iproute 0.0.0.0 0.0.0.0 [exit-interface | ip-address ]Dirección de Red 0.0.0.0 y máscara 0.0.0.0: ruta "quad-zero".

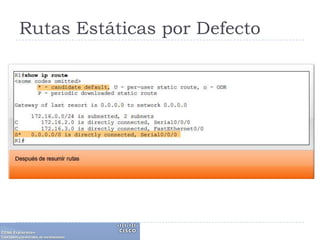

52. Rutas Estáticas por Defecto

53. Administración y Resolución de Problemas con Rutas Estáticas

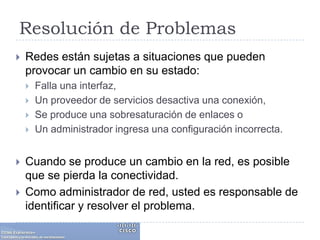

54. Resolución de ProblemasRedes están sujetas a situaciones que pueden provocar un cambio en su estado:Falla una interfaz, Un proveedor de servicios desactiva una conexión,Se produce una sobresaturación de enlaces oUn administrador ingresa una configuración incorrecta.Cuando se produce un cambio en la red, es posible que se pierda la conectividad. Como administrador de red, usted es responsable de identificar y resolver el problema.

55. Resolución de Problemas

56. Ejercicios

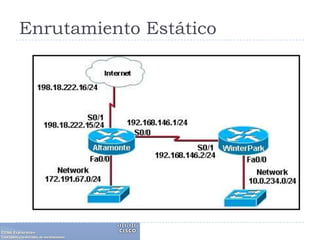

57. Enrutamiento Estático

58. Resumen de Rutas200.199.48.0/22?200.199.48.0/20?55??

59. Resumen de RutasLa ruta resumida será?

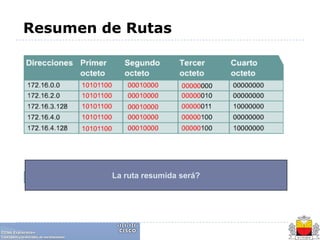

60. Resumen de RutasLa ruta resumida será?
