“PUESTA EN VALOR DEL SECTOR I HUACA MONTERREY”
“PUESTA EN VALOR DEL SECTOR I DE LA HUACA
MONTERREY”
COMPONENTE: CERCO PERIMETRICO
CONSULTOR:
CONSULTORA TINKUY PERU SAC.
LIMA, JUNIO 2,012

MEMORIA DESCRIPTIVA
MONTERREY”
UBICACIÓN: Distrito: Ate
Provincia: Lima
Departamento: Lima
PROPIETARIO: MINISTERIO DE CULTURA
MONTO: S/. 195,645.77
MODALIDAD: CONTRATA
PLAZO: 2 MESES
LIMA, JUNIO 2,012

1.0 RESUMEN EJECUTIVO DEL PROYECTO
1.1 NOMBRE DEL PROYECTO
1.2 ANTECEDENTES
La Huaca Monterrey Sector I, según la RDN N° 291/INC de fecha 19 de abril 2004 fue
declarada Patrimonio Cultural de la Nación; asimismo en el artículo 4° se aprueba el
nuevo Plano Remanente N° 006-CCZAOAAHH-2003 que define el perímetro del área
remanente de la Zona Arqueológica Monterrey Sector I y en el artículo 9° se dispone
inscribir en los Registros Públicos de Lima y Callao, y en el Sistema de Información
Nacional de-Bienes de Propiedad Estatal - SINABIP el Plano en mención, de manera que
quede saneada su situación legal (este procedimiento lo viene haciendo el Instituto
Nacional de Cultura). Se ubica en el Distrito de Ate Vitarte, provincia y departamento
de Lima. Se accede al sitio hacia la altura del Km. 8.5 de la Carretera Central.
Existen pocos antecedentes que hagan una minuciosa referencia al sitio, sin embargo
guarda semejanzas arquitectónicas con algunos de los edificios que se conservan a lo
largo de la cuenca media y baja del Rímac. El inventario de Milla Villena (Milla, 1974) lo
denomina como “Rinconada de Ate”, nombre con el cual se seguirá denominando para los
catastro posteriores (INC, 1998; UNI-FORD, 1994). El nombre actual Monterrey, es
reciente y ya figura como tal en las investigaciones de Tosso (1997,1998 y 2000) y
Villacorta (1997, 2001).
La primera descripción procede del inventario de Milla (código 25j-1D2), y su ubicación se
logró gracias a la observación de fotos aéreas, ya que fue imposible efectuar el
reconocimiento por encontrase con el ingreso restringido. También se revela que se trató
de un complejo de mayor dimensión y uno de los más importantes de este lado del valle y
que la actividad agrícola venía afectando seriamente su conservación: “...Han sido
destruida para ganar terreno de cultivo..” (Milla, 1974: Ficha 233)
Sobre la base de la observación de la tradición alfarera y arquitectónica se puede atribuir al
Intermedio Tardío y Horizonte Tardío, algunos espacios reutilizados y donde el adobe ha
remplazado al tapial nos hablan de una incorporación de elementos constructivos en uso
durante la presencia inca en el valle.

El edifico se levanta al interior de una pequeña quebrada y originalmente debió formar
parte de un complejo de mayor dimensión:
“En la foto aérea del año 1944, se reconoce un conjunto de estructuras que ocupaban el
centro del cono aluvial de la quebrada (Pirámides con Rampa); detrás de ellas existía un
área de cementerio como una zanja de amplias terrazas apoyadas sobre el cerro que
forman la margen izquierda de la quebrada. Frente a la zona P.R. y en medio de los
campos de cultivo existían por lo menos tres montículos bajos con estructuras
arqueológicas. En la actualidad nada de esto últimos se puede observar. Sobre la
margen derecha del gran cono defectivo existe una pequeña quebrada tributaría
ocupada por otro conjunto arquitectónico de forma ortogonal, que a pesar de los
recortes y destrucciones sufridas, es el mejor conservado de todo el complejo,
pudiéndose reconocer aún los rasgos generales de su configuración arquitectónica”
. (Villacorta 2001:22. en negrita se alude a Monterrey I)
Monterrey I, se trata de una unidad constructiva que se caracterizó por presentar una
planta trapezoidal abierta hacia el valle, delimitada por gruesos muros perimétricos de casi
un metro de antro y dos de alto, en cuyo interior se dispone una plaza y otra a manera de
audiencia a desnivel rodeada por una gruesa terraza. Hacia el lado oeste una serie de
recintos probablemente de uso residencial.
Tosso (1997), mediante las excavaciones efectuadas propone que la zona denomina
Laguna Azul y que estuviera colindante al sitio, correspondería a una serie de pequeñas
estructuras con funciones de actividades productiva. Así mismo relaciona al sitio a una
ocupación Horizonte Tardío (Tosso 1998).
Tiene como vías de acceso las siguientes: Desde el centro de Lima, por la vía de
Evitamiento para luego tomar la Carretera Central y dirigirse en dirección a Chosica
hasta su cruce con al Av. Esperanza (Km. 8.7), ingresar por la derecha a la zona
denominada Valle Amauta, a la altura de la cuadra 8 de la Av. Esperanza se encuentra
el monumento.
Por Javier Prado Este, hasta llegar a la Carretera Central, se ingresa por la cuadra 1
de la Av. José Carlos Maríategui (Altura de la Municipalidad de Ate), se continúa hasta el
cruce con la Av. Esperanza para subir nuevamente por esta calle cruzando el AAHH
Raucana.

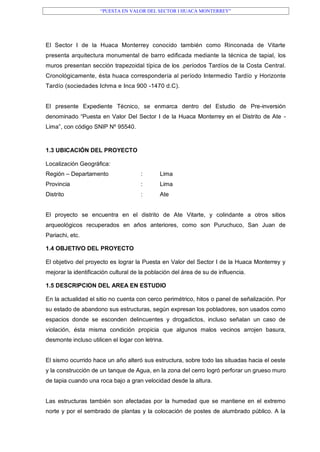

El Sector I de la Huaca Monterrey conocido también como Rinconada de Vitarte
presenta arquitectura monumental de barro edificada mediante la técnica de tapial, los
muros presentan sección trapezoidal típica de los .períodos Tardíos de la Costa Central.
Cronológicamente, ésta huaca correspondería al período Intermedio Tardío y Horizonte
Tardío (sociedades Ichma e Inca 900 -1470 d.C).
El presente Expediente Técnico, se enmarca dentro del Estudio de Pre-inversión
denominado “Puesta en Valor Del Sector I de la Huaca Monterrey en el Distrito de Ate -
Lima”, con código SNIP Nº 95540.
1.3 UBICACIÓN DEL PROYECTO
Localización Geográfica:
Región – Departamento : Lima
Provincia : Lima
Distrito : Ate
El proyecto se encuentra en el distrito de Ate Vitarte, y colindante a otros sitios
arqueológicos recuperados en años anteriores, como son Puruchuco, San Juan de
Pariachi, etc.
1.4 OBJETIVO DEL PROYECTO
El objetivo del proyecto es lograr la Puesta en Valor del Sector I de la Huaca Monterrey y
mejorar la identificación cultural de la población del área de su de influencia.
1.5 DESCRIPCION DEL AREA EN ESTUDIO
En la actualidad el sitio no cuenta con cerco perimétrico, hitos o panel de señalización. Por
su estado de abandono sus estructuras, según expresan los pobladores, son usados como
espacios donde se esconden delincuentes y drogadictos, incluso señalan un caso de
violación, ésta misma condición propicia que algunos malos vecinos arrojen basura,
desmonte incluso utilicen el logar con letrina.
El sismo ocurrido hace un año alteró sus estructura, sobre todo las situadas hacia el oeste
y la construcción de un tanque de Agua, en la zona del cerro logró perforar un grueso muro
de tapia cuando una roca bajo a gran velocidad desde la altura.
Las estructuras también son afectadas por la humedad que se mantiene en el extremo
norte y por el sembrado de plantas y la colocación de postes de alumbrado público. A la

vista todo lo expuesto afecta la conservación del sitio, por ello los muros presentan
derrumbes, fracturas, zonas afectadas por la combustión de basura, vandalismo (graffitis),
erosión etc. Lo que desestabiliza los muros que en cualquier momento pueden colapsar
Su área intangible viene siendo impactada por algunas propiedades del asentamiento
Monterrey A y B. Por otro lado un grupo de vecinos del asentamiento 8 de Enero, vienen
solicitando la desafectación de sus terrenos que se señalan dentro del área intangible.
1.6 DIAGNOSTICO DE LA SITUACION ACTUAL
Según RDN N° 278/INC de fecha 15 de septiembre de 1998, se declara Patrimonio
Cultural de la Nación al Sitio Arqueológico Monterrey Sector 1 y 2.
Sector I
En la RDN N° 291/INC de fecha 19 de abril de 2004, se aprueba el nuevo Plano de
Parcelas IM° 005-CCZAOAAHH-2003 referido a la categorización de la Zona
Arqueológica Monterrey Sector 1; en éste se puede apreciar que la Parcela A abarca una
extensión superficial de 21,462.77m2 encerrada dentro de la poligonal de 690.02ml,
mientras que la Parcela B abarca una extensión superficial de I,300.84 m2
encerrada dentro de una poligonal de 153.21ml.
Existen pocos antecedentes que hagan una minuciosa referencia al sitio, sin
embargo guarda semejanzas arquitectónicas con algunos de los edificios que se
conservan a lo largo de la cuenca media y baja del Rímac. La primera descripción
procede del inventario de Muía y su ubicación se logró gracias a la observación de
fotos aéreas. Sobre la base de la observación de la tradición alfarera y arquitectónica
se puede atribuir al Intermedio Tardío y Horizonte Tardío, algunos espacios
reutilizados y donde el adobe ha reemplazado al tapial nos hablan de una incorporación
de elementos constructivos en uso durante la presencia inca en e! valle. El edificio se
levanta al interior de una pequeña quebrada y originalmente debió formar parte de un
complejo de mayor dimensión.
Monterrey Sector I, se trata de una unidad constructiva que se caracteriza por
presentar una planta trapezoidal abierta hacia el valle, delimitada por gruesos muros
perimétricos de casi un metro de ancho y dos de alto, en cuyo interior se dispone unas
plazas y otra a manera de audiencia a desnivel rodeada por una gruesa terraza. Hacia
el lado oeste una serie de recintos probablemente de uso residencial.

Asimismo, sobre la base de la investigación y análisis que hace Luis F. Viliacorta (2001),
de la distribución de los espacios en el Sector I de la Huaca, distingue cuatro áreas:
Área 1: Corresponde a la gran audiencia, con piso a desnivel, se sitúa en toda la
esquina SE del sitio y se compone de un patio y una terraza que a! parecer tuvo una
serie de muros pequeños que definen dos recintos cuadrangulares, este espacio se
separa del patio o plaza por un grueso muro.
Área 2: Patio o Plaza, se trata de una gran área libre situada en el lado NE del sitio,
se encuentra rodeado por sus tres lados de gruesos muros perimétricos. A diferencia de
la audiencia su superficie se encuentra a nivel del suelo del terreno.
Área 3: Se sitúa a! lado oeste del conjunto arquitectónico; presenta una serie de
corredores que conectan su frontis con los recintos internos que aparentemente son un
número de ocho espacios que se encuentran muy destruidos.
Área 4: AI lado norte, sobre el terreno elevado se encuentra una serie de tres
grandes recintos, que lucen paredes altas y conservan un enlucido fino. El segundo
recinto, que va pegado al muro perimétrico, exponen una serie de divisiones
internas, aparentemente se trataría de! área residencial para la élite del lugar.
El monumento está rodeado por los siguientes Asentamiento Humanos:
- Asociaciones de Vivienda Monterrey zona A
- Asociaciones de Vivienda Monterrey Zona B
- AA.HH. Señor de los Milagros
- AA.HH. 8 de Enero
En el presente proyecto se va a intervenir el Sector I, para lo cual a continuación
se describen los factores de deterioro, problemática estructural y problemática de
las superficies arqueológicas de dicho sector:
Factores de deterioro
Los factores de deterioro que han incidido negativamente en la conservación de la Huaca
Monterrey Sector I son de diversa naturaleza:
Factores Humanos
• El uso del sitio arqueológico como letrina pública (muy grave), en particular en la
esquina noreste, lo cual produce humedad en las bases de los muros, afectando
su estabilidad estructural.

• Acumulación de basura y/o desperdicios orgánicos sobre determinados sectores del
monumento (grave), lo cual afecta tanto al sitio arqueológico como al medio
ambiente; esta basura es quemada, ocasionando un alto índice de contaminación
ambiental.
• Pintas en el muro externo perimetral ubicado al Sur del sitio arqueológico (muy
grave) y graffitis en los muros internos y externos (moderado).
• Acumulación de desmonte y de materiales de construcción en la zona contigua al
muro perimetral Sur.
• Erosión por tránsito (grave), en particular en la plaza ubicada al Noreste del sitio
arqueológico debido al constante flujo de personas sobre el área monumental, lo que
origina erosión de superficies arquitectónicas y destrucción de muros perimetrales.
Factores Medioambientales
• Humedad.- La humedad relativa tan alta de la ciudad de Lima, que en ocasiones llega
a rangos cercanos al 100%, vienen causando de manera paulatina el aumento de
la permeabilidad en las estructuras arqueológicas, pérdida y disgregación de
los materiales aglutinantes, pérdida de las capacidades mecánicas, portantes
y de resistencia de las estructuras, y por ende, disminución del aislamiento térmico
de los muros, permitiendo la proliferación de microorganismos y desprendimientos
de los revoques de muros en forma de costras.
• Vientos.- La actividad eólica trae consigo arena en suspensión, la cual, actúa
como agente de fricción que va a ocasionar lentamente el debilitamiento de las
bases de las estructuras, La acción erosiva de los vientos es mayor en las partes bajas
de las estructuras arqueológicas, permitiendo la rápida meteorización, en primer lugar
de la superficie y una vez que fue afectada esta primera capa, este agente de
deterioro incidirá en forma directa hacia la parte interna del muro y principalmente
sobre los rellenos constructivos sobre expuestos por la acción vandálica sufrida.
• Lluvias.- En Lima el riesgo de las precipitaciones es mínimo debido a un régimen
pluvial limitado. Sin embargo, las pocas lluvias que afectan a la ciudad han
ocasionado, en cierta manera, la ocasional pérdida de mortero original, principalmente
de las cabeceras de muro; asimismo, las ocasionales precipitaciones han provocado
eventualmente la reactivación de sales minerales del interior de las estructuras
arqueológicas.
• Radiación solar.- La luz solar que incide directamente sobre las superficies
arqueológicas, ha ocasionado problemas de grietas y fisuramíentos debido al
desecamiento de las arcillas.
Problemática Estructural

La problemática estructural constituye una de las causas y factores de riesgo en la
conservación y preservación de este monumento.
• Erosión basal.- El principal problema estructural de Monterrey I, es la erosión basal
que se registra en el 90% de sus muros, principalmente en los periféricos o
perimetrales, originado básicamente por causas antrópicas. Este problema se ve
plasmado físicamente en la pérdida de mortero y cimentación en las bases de las
estructuras. La erosión basal es causada por la abrasión de la arena cólica que actúa
en combinación con los vientos, los cuales conducen las partículas de arena en
suspensión, por gravedad, hacia las partes bajas de las estructuras. La arena actúa
como un elemento de fricción, que carcome de manera gradual el mortero
constituyente de los muros. Otra causa de esta erosión es la humedad por
capilaridad, la cual es ocasionada por su uso como letrina pública.
• Fisuras.- Las fisuras en Monterrey I cortan los muros tanto horizontal como
verticalmente. En Monterrey I las fisuras están presentes en el 20% de los
muros expuestos y la mayoría de éstas corren por todo el largo del muro, con
aberturas de hasta 2cm de ancho; representando una grave problema para la
preservación de las estructuras del sitio arqueológico, pues son fuentes latentes de
colapso.
• Colapsos.- Se han registrado diversos muros colapsados. La principal zona de
colapsos de muro se ubica en el frente Oeste del precitado monumento arqueológico.
Los colapsos son ocasionados por distintas causas como la erosión basal ocasionada
por la ocupación ilegal que se asentó en el sitio, desfases estructurales, fisuras,
etc.
Problemática de las superficies Arqueológicas
Las patologías con mayor índice registradas que afectan las superficies arqueológicas son
las siguientes:
• Hoyos u Orificios.- Estos hoyos se distribuyen en el 40% de la superficie mural del
montículo y son causados principalmente por la presencia de xilófagos e insectos
que excavan pequeñas galerías en la superficie de los muros con la finalidad de
depositar sus huevos. Estas cavidades se ven plasmadas físicamente en las
superficies a través de pequeños orificios circulares de menos de 2cm de diámetro
y de 1 a 2 cm de profundidad. Estos hoyos van a acentuar su tamaño por la
acción erosiva de los vientos, provocando el desprendimiento de paños múranos.

• Grietas.- Las grietas en las superficies de las estructuras arqueológicas se han
formado por el desecamiento de las arcillas originales y por fenómenos de
contracción térmica. En Monterrey I se distribuyen en casi el 50% de la superficie
mural y el riesgo principal que representan, es que a través de estas rajaduras de
superficie, se producen infiltraciones que permiten el almacenamiento de arena
eólica y de humedad que con el paso del tiempo ingresan sistemáticamente
hacia el interior de las estructuras, ocasionando la desestabilización estructural
de los paramentos de tapial.
• Fatiga del mortero original.- En determinados casos e! mortero original de barro
ha perdido su capacidad de adherencia, plasticidad y humectación, debido a los
factores de biodeterioro identificados. Físicamente la fatiga del mortero se ve
plasmada en las estructuras arqueológicas de Monterrey 1 a través de la
pulvurulencia de la superficie o a través de la formación de costras. La fatiga del
mortero original es debido al desecamiento de las arcillas o por la presencia
activa de sales minerales, este problema solo se halla en determinadas estructuras
de Monterrey I.
1.7 METAS DEL PROYECTO
Con el desarrollo del presente proyecto se conseguirá la limpieza, investigación,
estabilización y conservación del monumento, que será complementado con la
construcción de un cerco perimétrico que le de la protección física que necesita; Para ello
el Contratista que ejecutará el cerco perimétrico presentará previamente el plan de
monitoreo a la Dirección de Arqueología para que revise y sea aprobado, siendo requisito
para el inicio de la ejecución de la obra.
El procedimiento precedente debe considerarse como requisito adicionales para empezar a
computar el inicio de plazo contractual de acuerdo al artículo 184 del RLCE. Durante el
proceso de ejecución el contratista está obligado a ejecutar el plan de monitoreo aprobado
cuyos gastos están considerados como gastos generales. Las partidas de desarrollar en
este proyecto son:

Nº Largo Ancho Alto
CERCO PERIMETRICO(LAMINA 07)
01.00 OBRAS PROVISIONALES
01.01.00 CARTEL DE IDENTIFICACIÓN DE OBRA 4.80 x 2.40 m Und. 1.00 1.00
01.02.00 CASETA PARA ALMACEN Y GUARDIANÍA 1 caseta de 4 x 5 glb 1.00 1.00
01.03.00 MOVILIZACION DE MAQUINARIAS HERRAMIENTAS PARA LA OBRA glb 1.00 1.00
02.00 OBRAS PRELIMINARES
02.01.00 TRAZO Y REPLANTEO 131.81
TRAMO F-F1 m2 1 23 0.5 11.5
TRAMO F1-G1 m2 1 63 0.5 31.5
TRAMO G1-E1 m2 1 32 0.5 16.0
TRAMO E1-E2 m2 1 33 0.5 16.5
TRAMO E2-D1 m2 1 40 0.5 20
TRAMO D1-C1 m2 1 33 0.5 16.5
TRAMO C1-B1 m2 1 17 0.5 8.5
TRAMO B1-A m2 1 22.61 0.5 11.305
03.00 MOVIMIENTO DE TIERRAS

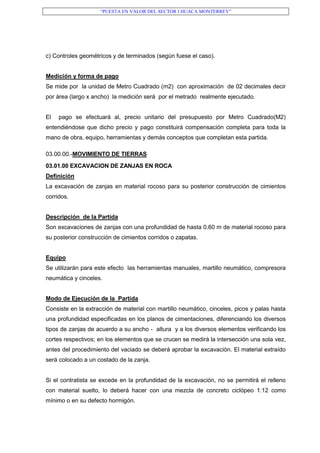

03.01.00 EXCAVACION DE ZANJAS EN ROCA 14.79
TRAMO F-F1 m3 1 23 0.58 0.6 8.00
TRAMO F1-G1 m2 1 6 0.5 0.6 1.80
TRAMO B1-A m3 1 22.61 0.5 0.6 6.78
03.02.00 EXCAVACION DE ZANJAS EN TERRENO NORMAL 63.60
TRAMO F1-G1 m3 1 57 0.5 0.6 17.10
TRAMO G1-E1 m3 1 32 0.5 0.6 9.60
TRAMO E1-E2 m3 1 33 0.5 0.6 9.90
TRAMO E2-D1 m3 1 40 0.5 0.6 12.00
TRAMO D1-C1 m3 1 33 0.5 0.6 9.90
TRAMO C1-B1 m3 1 17 0.5 0.6 5.10
03.03.00 ACARREO DE MATERIAL EXCEDENTE m3 100.23
EXCAVACION DE ZANJAS EN ROCA
TRAMO F-F1 m3 1 23 0.58 0.6 8.00
TRAMO F1-G1 m2 1 6 0.5 0.6 1.80
TRAMO B1-A m3 1 22.61 0.5 0.6 6.78
EXCAVACION DE ZANJAS EN TERRENO NORMAL
TRAMO F1-G1 m3 1 57 0.5 0.6 17.10
TRAMO G1-E1 m3 1 32 0.5 0.6 9.60
TRAMO E1-E2 m3 1 33 0.5 0.6 9.90
TRAMO E2-D1 m3 1 40 0.5 0.6 12.00
TRAMO D1-C1 m3 1 33 0.5 0.6 9.90
TRAMO C1-B1 m3 1 17 0.5 0.6 5.10
Factor 1.25 x 80.19 100.23
Item Descripción Unidad
Metrados
Parcial Total
03.04.00 ELIMINACION DE MATERIAL EXCEDENTE m3 100.23
EXCAVACION DE ZANJAS EN ROCA
TRAMO F-F1 m3 1 23 0.58 0.6 8.00
TRAMO F1-G1 m2 1 6 0.5 0.6 1.80
TRAMO B1-A m3 1 22.61 0.5 0.6 6.78
EXCAVACION DE ZANJAS EN TERRENO NORMAL
TRAMO F1-G1 m3 1 57 0.5 0.6 17.10
TRAMO G1-E1 m3 1 32 0.5 0.6 9.60
TRAMO E1-E2 m3 1 33 0.5 0.6 9.90
TRAMO E2-D1 m3 1 40 0.5 0.6 12.00
TRAMO D1-C1 m3 1 33 0.5 0.6 9.90
TRAMO C1-B1 m3 1 17 0.5 0.6 5.10
Factor 1.25 x 80.19 100.23
04.00 OBRAS DE CONCRETO ARMADO
04.01.00 CIMIENTOS
04.01.01 CONCRETO 1:10 + 30% pg PARA CIMIENTO 80.19
EN ROCA
TRAMO F-F1 m3 1 23 0.58 0.6 8.00
TRAMO F1-G1 m2 1 6 0.5 0.6 1.80
TRAMO B1-A m3 1 22.61 0.5 0.6 6.78
EN TERRENO NORMAL
TRAMO F1-G1 m3 1 57 0.5 0.6 17.10
TRAMO G1-E1 m3 1 32 0.5 0.6 9.60
TRAMO E1-E2 m3 1 33 0.5 0.6 9.90
TRAMO E2-D1 m3 1 40 0.5 0.6 12.00
TRAMO D1-C1 m3 1 33 0.5 0.6 9.90
TRAMO C1-B1 m3 1 17 0.5 0.6 5.10
04.01.02 ACERO CORRUGADO FY=KG/CM2, GRADO 60 2,275.92
TRAMO F-F1 kg 1 230.00 1.50 0.58 200.10
TRAMO F1-G1 kg 1 630.00 1.50 0.58 548.10
TRAMO B1-A kg 1 226.00 1.50 0.58 196.62
TRAMO G1-E1 kg 1 320.00 1.50 0.58 278.40
TRAMO E1-E2 kg 1 320.00 1.50 0.58 278.40
TRAMO E2-D1 kg 1 400.00 1.50 0.58 348.00
TRAMO D1-C1 kg 1 320.00 1.50 0.58 278.40
TRAMO C1-B1 kg 1 170.00 1.50 0.58 147.90
04.02.00 SOBRECIMIENTO ARMADO CARAVISTA
04.02.01 CONCRETO F'C=140 KG/CM2 23.72
EN ROCA
TRAMO F-F1 m3 1 23 0.18 0.5 2.07
TRAMO F1-G1 m2 1 6 0.18 0.5 0.54
TRAMO B1-A m3 1 22.61 0.18 0.5 2.03
EN TERRENO NORMAL
TRAMO F1-G1 m3 1 57 0.18 0.5 5.13
TRAMO G1-E1 m3 1 32 0.18 0.5 2.88
TRAMO E1-E2 m3 1 33 0.18 0.5 2.97
TRAMO E2-D1 m3 1 40 0.18 0.5 3.60
TRAMO D1-C1 m3 1 33 0.18 0.5 2.97
TRAMO C1-B1 m3 1 17 0.18 0.5 1.53
04.02.02 ENCOFRADO Y DESENCOFRADO CARAVISTA PARA SOBRECIMIENTO 263.61
EN ROCA
TRAMO F-F1 m2 2 23 0.5 23.00
TRAMO F1-G1 m2 2 6 0.5 6.00
TRAMO B1-A m2 2 22.61 0.5 22.61
EN TERRENO NORMAL
TRAMO F1-G1 m2 2 57 0.5 57.00
TRAMO G1-E1 m2 2 32 0.5 32.00
TRAMO E1-E2 m2 2 33 0.5 33.00
TRAMO E2-D1 m2 2 40 0.5 40.00
TRAMO D1-C1 m2 2 33 0.5 33.00
TRAMO C1-B1 m2 2 17 0.5 17.00
04.02.03 ACERO CORRUGADO FY=KG/CM2, GRADO 60 891.72
EN ROCA
TRAMO F-F1 kg 1 4 25 0.58 58.00
kg 1 1.16 94 0.25 27.26
TRAMO F1-G1 kg 1 4 7 0.58 16.24
kg 1 1.16 30 0.25 8.70
TRAMO B1-A kg 1 4 25 0.58 58.00
kg 1 1.16 94 0.25 27.26
EN TERRENO NORMAL
TRAMO F1-G1 kg 1 4 58 0.58 134.56
kg 1 1.16 230 0.25 66.70
TRAMO G1-E1 kg 1 4 34 0.58 78.88
kg 1 1.16 130 0.25 37.70
TRAMO E1-E2 kg 1 4 35 0.58 81.20
kg 1 1.16 130 0.25 37.70
TRAMO E2-D1 kg 1 4 41 0.58 95.12
kg 1 1.16 160 0.25 46.40
TRAMO D1-C1 kg 1 4 34 0.58 78.88
kg 1 1.16 130 0.25 37.70
TRAMO C1-B1 kg 1 4 18 0.58 1.35
kg 1 1.16 70 0.25 0.07
Metas del Proyecto

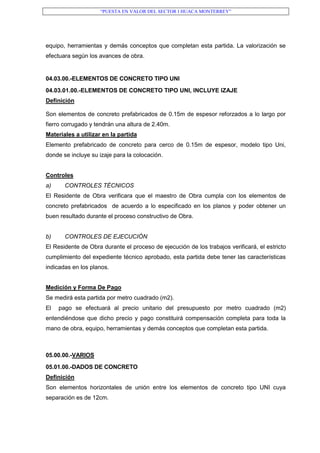

04.03.00 ELEMENTOS DE CONCRETO TIPO UNI 632.66
04.02.03 ELEMENTOS DE CONCRETO TIPO UNI, INCLUYE IZAJE
EN ROCA
TRAMO F-F1 m2 1 23 2.4 55.20
TRAMO F1-G1 m2 1 6 2.4 14.40
TRAMO B1-A m2 1 22.61 2.4 54.26
EN TERRENO NORMAL 2.4
TRAMO F1-G1 m2 1 57 2.4 136.80
TRAMO G1-E1 m2 1 32 2.4 76.80
TRAMO E1-E2 m2 1 33 2.4 79.20
TRAMO E2-D1 m2 1 40 2.4 96.00
TRAMO D1-C1 m2 1 33 2.4 79.20
TRAMO C1-B1 m2 1 17 2.4 40.80
05.00 VARIOS
05.01.00 DADOS DE CONCRETO 330.00
TRAMO F-F1 u 1 31 31
TRAMO F1-G1 u 1 79 79
TRAMO B1-A u 1 32 32
TRAMO G1-E1 u 1 40 40
TRAMO E1-E2 u 1 41 41
TRAMO E2-D1 u 1 49 49
TRAMO D1-C1 u 1 37 37
TRAMO C1-B1 u 1 21 21
05.02.00 PUERTA METALICA DE 2.00 X 3.00 M u 1 1.00 1.00
05.03.00 JUNTA DE MURO CON TECKNOPOR e=¾" glb 1 1.00 1.00
1.8 VALOR REFERENCIAL DE EJECUCION DE OBRA
El valor referencial del proyecto en el componente: CERCO PERIMETRICO asciende a
CIENTO NOVENTAY CINCO MIL SEICIENTOS CUARENTA Y CINCO Y 77/100
Nuevos Soles, distribuidos de la siguiente manera:
Costo Directo 144,175.22
Gastos Generales (10%) 14,417.52
Utilidad (5%) 7,208.76
SubTotal 165,801.50
IGV(18%) 29,844.27
Total 195,645.77
1.9 FUENTE DE FINANCIAMIENTO
R.O (Recursos Ordinarios)
R.D.R (Recursos Directamente Recaudados)
1.10 MODALIDAD DE EJECUCION
El proyecto “PUESTA EN VALOR DEL SECTOR I, HUACA MONTERREY” en el
componente: CERCO PERIMETRICO se ejecutará en la modalidad de CONTRATA
1.11 PLAZO DE EJECUCION DE OBRA
El tiempo de ejecución para la culminación de todos los trabajos mencionados en el
componente es de 60 días calendarios.

MONITOREO ARQUEOLÓGICO
Los trabajos de Monitoreo Arqueológico tienen como objetivo descartar la presencia de
evidencia arqueológica y cultural bajo la superficie del terreno que será removido para la
excavación de zanjas y posterior construcción del cerco perimétrico. En caso de hallarse
material cultural se tomarán las medidas necesarias para la protección de los bienes en
coordinación con el Ministerio de Cultura.
Para tal fin se procederá a la contratación de un Licenciado en Arqueología con RNA
vigente, quien tendrá el cargo de Director de Plan de Monitoreo Arqueológico. El
profesional designado será responsable de la ejecución integral de los trabajos
arqueológicos de campo y gabinete, así como de la elaboración del Informe Final.
OBJETIVOS DEL PLAN DE MONITOREO
El Plan de Monitoreo Arqueológico, tendrá entre sus principales objetivos, los siguientes:
 Monitorear y controlar todas las actividades de la apertura de la zanja que involucre
movimientos de tierras, a fin de detectar la presencia de cualquier evidencia
arqueológica y por ende anticiparse a la identificación de los hallazgos fortuitos
 Establecer una permanente labor de monitoreo, evaluación y tratamiento de los
hallazgos arqueológicos fortuitos, mediante la ejecución del “Plan de Mitigación y de
Contingencia”, el cual contemplará excavaciones con fines de recuperación y
diagnóstico de la evidencia arqueológica.
 Capacitar al personal del proyecto en la identificación y protección del patrimonio
cultural – arqueológico, recalcando la importancia de prevenir los daños en las áreas
próximas al sitio arqueológico. Para ello se llevarán a cabo sesiones de inducción
arqueológica a la gerencia y al personal técnico de la obra.
 Realizar el análisis respectivo del material arqueológico que pudiera recuperarse
durante las labores de Monitoreo Arqueológico.
 Realizar el Informe Final del Plan de Monitoreo Arqueológico
Fases del Plan de Monitoreo
Las fases del Plan de Monitoreo deberán ser las siguientes:
- Elaboración de Plan de Trabajo del Monitoreo Arqueológico
- Investigación de fuentes documentales sobre investigaciones previas: Bibliografía,
Catastros, Planos, Fotos Aéreas etc.

- Trabajos de Campo, referido concretamente al monitoreo durante la ejecución de la
obra.
- Elaboración del Informe Final del Plan de Monitoreo Arqueológico

ESPECIFICACIONES TECNICAS
MONTERREY”
LIMA, JUNIO 2,012

GENERALIDADES
El presente documento contempla la metodología de intervención específica para la
correcta ejecución de las partidas que conforman el Proyecto “PUESTA EN VALOR DEL
SECTOR I DE LA HUACA MONTERREY”.
Los trabajos a realizar se harán tomando en cuenta la normativa vigente sobre: Ley
General del Patrimonio Cultural de la Nación (Ley Nº 28296), Norma Internacional Acerca
de Conservación y Gestión del Patrimonio Arqueológico, el Reglamento de Investigaciones
Arqueológicas RS 004 ED 2000.
DESCRIPCION DE LOS TRABAJOS
CERCO PERIMETRICO
01.00.0 OBRAS PROVISIONALES
Comprende la ejecución de instalaciones de carácter temporal, que tienen por finalidad
brindar servicios al personal técnico, administrativo y obrero.
Este componente del proyecto contempla las siguientes partidas:
01.01.0 CARTEL DE OBRA
Descripción de los Trabajos.- Para identificar los trabajos a ejecutarse, es necesario
contar con un cartel de obra conforme las especificaciones de MINISTERIO DE
CULTURA, en el que debe indicarse:
 Nombre del Proyecto
 Presupuesto: Monto de la Obra
 Plazo de Ejecución: tiempo en días calendarios o naturales
 Nombre de la Entidad Financiera: MINISTERIO DE CULTURA
 Modalidad: CONTRATA
 Entidad Ejecutora: MINISTERIO DE CULTURA
 Entidad Supervisora: MINISTERIO DE CULTURA
Calidad de los Materiales.- Todos los materiales que se usarán en el desarrollo de este
proyecto serán de óptima calidad y adquirido en establecimientos especializados.
Procedimiento Metodológico.- El cartel debe medir 4.80 x 2.40m, confeccionado con tres
parantes de madera de 4” x4”, bastidores de 2”x3” y pantalla de triplay de 6mm. De
espesor, y se ubicará en un lugar visible para la población.

Sistema de Control de Calidad.- La calidad de todos los materiales será supervisada por
el encargado de obra y por el supervisor del proyecto por parte del Ministerio de Cultura.
Método de Medición.- La forma de medición será por Unidad y aprobado por la
Supervisión o Entidad Ejecutora de acuerdo a lo especificado.
Condiciones de Pago.- El Cartel será preparado por un especialista o empresa y el pago
se efectuará al precio unitario del contrato que será por unidad, entendiéndose que dicho
precio y pago constituirá compensación total por materiales, mano de obra, herramientas e
imprevistos necesarios para la realización hasta su colocación en el lugar indicado.
01.02.0 CASETA PARA ALMACEN Y GUARDIANIA (gl)
Descripción de los Trabajos.- La partida comprende la construcción de 2 ambientes
destinados a la custodia de materiales de obra y de los materiales culturales recuperados
de la excavación, así también como para el refugio del personal destinado a la guardianía.
Calidad de los Materiales.- 2 Casetas de madera prefabricada. Todos los materiales que
se usarán en el desarrollo de este proyecto serán de óptima calidad y adquirido en
establecimientos especializados.
Procedimiento Metodológico.- Se destinará un área adecuada para almacén que no
dañe las estructuras arqueológicas. Posteriormente se procederá a nivelar el terreno y
colocar los paneles de madera. Se colocara una puerta apanelada de madera sujeta a los
paneles y se colocara una chapa de seguridad.
Sistema de Control de Calidad.- La calidad de todos los materiales será supervisada por
el encargado de obra y por el supervisor del proyecto por parte del Ministerio de Cultura.
Método de Medición.- La forma de medición será global (gl) y aprobado por la Supervisión
o Entidad Ejecutora de acuerdo a lo especificado.
Condiciones de Pago.- El pago se efectuará de manera global (gl), de acuerdo al precio
unitario y dicho pago constituirá compensación total por toda la mano de obra, materiales y
herramientas necesarias para la ejecución del trabajo.
01.03.00.- MOVILIZACION DE MAQUINARIAS HERRAMIENTAS PARA LA OBRA
Definición
El contratista considerará dentro de los alcances de esta partida todos los trabajos
necesarios para transportar todos los elementos necesarios (herramientas y equipos) y
dentro de los plazos estipulados en su contrato para iniciar todos los procesos

constructivos a fin de dar cumplimiento al programa de avance de obra; dentro de esta
partida se incluye el retiro de equipos una vez finalizado los trabajos.
El contratista está obligado a prever con la debida anticipación todo lo necesario para
tener en obra el equipo y herramientas que se requieren para el cumplimiento del
programa de avance; para ello deberá preparar la movilización del mismo, a fin de que
llegue en la fecha prevista.
El sistema de movilización y desmovilización debe ser tal que no se cause daños a las
vías, a propiedades adyacentes y a terceros, bajo responsabilidad y costo del contratista.
Descripción De La Partida
Comprende el traslado de los diversos equipos y maquinarias como mezcladora de 7P3,
vibradora, etc. Con transporte a pie de obra a ejecutar.
Materiales a utilizar en la Partida
Los materiales a utilizar serán los apropiados para la realización de dicha partida.
Equipo
Se utilizaran para este efecto camiones de alta capacidad.
Modo de Ejecución de la Partida
Serán trasladados los diversos equipos y maquinarias con transporte a la obra a ejecutar.
CONTROLES
a) CONTROLES TÉCNICOS
Será responsabilidad directa del Residente de Obra que el equipo y maquinarias se
encuentre en perfectas condiciones para su uso.
b) CONTROLES DE EJECUCIÓN
El Residente de Obra durante el proceso de ejecución de los trabajos verificará, el estricto
cumplimiento de los rendimientos de los equipos.
Medición y forma de pago
Se mide por la unidad de Global (Glb) con aproximación de 02 decimales.

El pago se efectuará al, precio unitario del presupuesto por Global entendiéndose que
dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo,
herramientas y demás conceptos que completan esta partida.
02.00.00.-OBRAS PRELIMINARES
02.01.00 TRAZO Y REPLANTEO
Definición
El Trazo y Replanteo Preliminar consiste en el replanteo general de las características
descritas en los planos correspondientes llevándolos al terreno, debe de considerarse los
controles planimétricos (alineamiento) y altimétricos (niveles), hasta la etapa final de la
obra.
Con la ayuda de un teodolito, nivel topográfico, wincha, estacas de madera yeso y los
planos iniciales se procede a verificar las medidas existentes en la misma.
Materiales y Equipos a utilizar en la Partida
Los materiales a utilizar serán los apropiados para la realización de dicha partida como
yeso, estaca de madera tornillo y wincha.
El equipo que se utilizara para alcanzar la meta será teodolito, nivel topográfico con trípode
y herramientas manuales.
Modo de Ejecución de la partida
Como se mencionó, es importante que se plasme en el terreno de manera exacta y precisa
los ejes de la construcción, definiendo los linderos, estableciendo marcas y señales de
referencia que se encuentren bien fijas.
Se marcará los ejes y a continuación se marcará las líneas del ancho de las
cimentaciones en armonía con los planos.
Controles
a) Controles Técnicos
El Residente de Obra verificara que los equipos se encuentren calibrados y perfectas
condiciones de trabajo, para su correcta manipulación sin temor a un mal desempeño.
b) Controles de Ejecución
Durante el proceso de ejecución de los trabajos, el Residente de Obra verificará el estricto
cumplimiento del trazo inicial. Será responsabilidad directa del Residente de Obra quien
verificará la correcta ubicación de los puntos, niveles de referencia y trazo de zanjas.

c) Controles geométricos y de terminados (según fuese el caso).
Medición y forma de pago
Se mide por la unidad de Metro Cuadrado (m2) con aproximación de 02 decimales decir
por área (largo x ancho) la medición será por el metrado realmente ejecutado.
El pago se efectuará al, precio unitario del presupuesto por Metro Cuadrado(M2)
entendiéndose que dicho precio y pago constituirá compensación completa para toda la
mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
03.00.00.-MOVIMIENTO DE TIERRAS
03.01.00 EXCAVACION DE ZANJAS EN ROCA
Definición
La excavación de zanjas en material rocoso para su posterior construcción de cimientos
corridos.
Descripción de la Partida
Son excavaciones de zanjas con una profundidad de hasta 0.60 m de material rocoso para
su posterior construcción de cimientos corridos o zapatas.
Equipo
Se utilizarán para este efecto las herramientas manuales, martillo neumático, compresora
neumática y cinceles.
Consiste en la extracción de material con martillo neumático, cinceles, picos y palas hasta
una profundidad especificadas en los planos de cimentaciones, diferenciando los diversos
tipos de zanjas de acuerdo a su ancho - altura y a los diversos elementos verificando los
cortes respectivos; en los elementos que se crucen se medirá la intersección una sola vez,
antes del procedimiento del vaciado se deberá aprobar la excavación. El material extraído
será colocado a un costado de la zanja.
Si el contratista se excede en la profundidad de la excavación, no se permitirá el relleno
con material suelto, lo deberá hacer con una mezcla de concreto ciclópeo 1:12 como
mínimo o en su defecto hormigón.

En caso de que al momento de excavar se encuentre la napa freática a poca profundidad
previa verificación del ingeniero se debe considerar la impermeabilización de la
cimentación con asfalto líquido, así como de ser necesario el bombeo de la napa freática y
en algunos caso un aditivo acelerante de la fragua del concreto.
Puntos de referencia de cota conocida
El contratista conservara cuidadosamente los puntos de referencia de las cotas y si fueran
desplazados y destruidos, los deberá reponer en su posición exacta.
Controles
El Residente de Obra realizara el control de la dimensiones de las zanjas de cimiento
corrido y zapatas para las columnas. De acuerdo al plano de cimentación contempladas
en el proyecto.
cumplimiento del expediente técnico aprobado, esta partida debe tener las características
indicadas en los planos.
Medición y Forma de pago
Se mide por el volumen en sitio, que ocupa el material antes de excavar; la unidad de
Metro Cúbico (m3) con aproximación de 02 decimales es decir por área (largo x ancho x
altura), la medición será por el metrado realmente ejecutado.
El pago se efectuará al precio unitario del presupuesto por Metro Cúbico (m3)
03.02.00.-EXCAVACION DE ZANJAS PARA CIMIENTOS TERRENO NORMAL
Definición
La excavación de zanjas de material suelto para su posterior construcción de cimientos
corridos.

Son excavaciones de zanjas con una altura de hasta 0.60 m de material suelto para su
posterior construcción de cimientos corridos.
Equipo
Se utilizarán para este efecto las herramientas manuales.
Consiste en la extracción de material con picos y palas hasta una profundidad
especificadas en los planos de cimentaciones, diferenciando los diversos tipos de zanjas
de acuerdo a su ancho - altura y a los diversos elementos verificando los cortes
respectivos; en los elementos que se crucen se medirá la intersección una sola vez, antes
del procedimiento del vaciado se deberá aprobar la excavación. El material extraído será
colocado a un costado de la zanja.
Si el contratista se excede en la profundidad de la excavación, no se permitirá el relleno
con material suelto, lo deberá hacer con una mezcla de concreto ciclópeo 1:12 como
mínimo o en su defecto hormigón.
En caso de que al momento de excavar se encuentre la napa freática a poca profundidad
previa verificación del ingeniero se debe considerar la impermeabilización de la
cimentación con asfalto liquido, así como de ser necesario el bombeo de la napa freática y
en algunos caso un aditivo acelerante de la fragua del concreto de acuerdo a lo indicado
en los planos y/o presupuesto.
Puntos de referencia de cota conocida
El contratista conservara cuidadosamente los puntos de referencia de las cotas y si fueran
desplazados y destruidos, los deberá reponer en su posición exacta.
Controles
El Residente de Obra realizara el control de la dimensiones de las zanjas de cimiento
corrido y zapatas para las columnas. De acuerdo al plano de cimentación contempladas
en el proyecto.

Medición y Forma de pago
Se mide por el volumen en sitio, que ocupa el material antes de excavar; la unidad de
Metro Cúbico (m3) con aproximación de 02 decimales es decir por área (largo x ancho x
altura), la medición será por el metrado realmente ejecutado.
03.03.00.-ACARREO DE MATERIAL EXCEDENTE
Definición
Es la eliminación del material de desmonte provisional ocasionado por la demolición
realizada, así como el material salido de las excavaciones llevándolo a un lugar para su
posterior traslado a eliminar.
Consiste en el traslado del material de desmonte de la demolición de los muros, canal y
material de cimientos excavados, el cual se realizara mediante el acarreo con obreros.
Equipo
Herramientas manuales
Modo de ejecución de la partida
Consiste en el traslado de todo el material extraído de las zanjas y la limpieza de terreno a
ello se incrementa el porcentaje de esponjamiento (25%) promedio. Para todo tipo de
material extraído, el acarreo será a una distancia promedio de 15m.del área de trabajo.

Controles
El Residente de Obra verificara el buen estado de los camiones para su buen
funcionamiento y que el material eliminado se encuentre en un lugar establecido por parte
del Ingeniero Supervisor y las autoridades competentes de la zona del proyecto.
Medición y Forma De Pago
Se mide por la unidad de Metro Cúbico (m3) con aproximación de 02 decimales es decir
por área (largo x ancho x altura) la medición será el metrado realmente ejecutado.
El pago se efectuará al, precio unitario del presupuesto por Metro Cúbico (m3)
03.04.00 ELIMINACION DE EXCEDENTES C/EQUIPO
Definición
La presente especificación corresponde a la eliminación de material excedente después de
haber efectuado las partidas de excavación, nivelación, etc., así como la eliminación de
desperdicios de obra producidos durante la ejecución de la construcción, hasta una
distancia máxima de diez (15) kilómetros.
MATERIALES Y EQUIPOS
Cargador sobre llantas 100 - 115 HP 2-2.25 yd3
Camión volquete 10 m3
Herramientas Manuales.
PROCEDIMIENTO CONSTRUCTIVO
Todo material procedente de los cortes que sea inapropiado o que resulte en exceso y en
general todo material excedente o descartado, deberá ser eliminado fuera de los límites de

la obra, solo en los lugares permitidos por las autoridades, y que no obstruyan los caminos
de acceso o servicio, bajo total responsabilidad del contratista, incluyéndose en esta
partida los trabajos necesarios para mantener la obra libre de desperdicios y material
indeseable.
Todos los vehículos deberán tener incorporado a su carrocería tolvas apropiadas de
estructura continua sin rotura ni perforaciones a fin de que la carga depositada en ellos
quede contenida en su totalidad, en forma tal que se evite pérdidas del material durante el
transporte.
Los materiales transportados, de ser necesarios, deberán ser humedecidos
adecuadamente (sea piedras o tierra, arena, etc) y cubiertos para evitar la dispersión de la
misma. La cobertura deberá ser de un material resistente para evitar que se rompa o se
rasgue y estar sujeta a las paredes exteriores del contenedor o tolva, en forma tal que
caiga sobre el mismo por lo menos treinta centímetros (30 cm) a partir del borde superior
del contenedor o tolva.
METODO DE MEDICION
La unidad de medida será el metro cúbico (m3) de material cargado, eliminado en su
posición original por volumen ejecutado.
BASES DE PAGO
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio
constituye la compensación total por flete terrestre de materiales.
04.00.00.-CONCRETO ARMADO
04.01.00 CIMIENTOS
04.01.01.00 CONCRETO 1:10 +30% PG
.Definición
Se entiende para esta denominación a los elementos de concreto ciclópeo que constituyen
la base de fundación de los muros y que sirve para transmitir al terreno el peso propio de
los mismos y la carga de la estructura que soportan. Por lo general su vaciado es continuo
y en grandes tramos, de allí de viene su nombre.

Los cimientos corridos 1:10 + 30% P.G., son una mezcla de agregado + cemento + agua +
30% P.G. y se vacían de forma continua en la base de fundación de los muros y cerco.
Materiales A Utilizar En La Partida
Los materiales a utilizar serán piedra grande de 8”, cemento Pórtland tipo I, hormigón y
agua.
Equipo
Se utilizarán Herramientas manuales y mezcladora de concreto tambor 11P3-18HP
.
Materiales
Se usará cemento, piedra grande, agua, etc.
Proceso Constructivo
Llevarán cimientos corridos en los muros y cercos que se apoyan sobre el terreno. Serán
de concreto ciclópeo, cemento - hormigón mezclados en proporción 1:10, el batido de
estos materiales se hará necesariamente utilizando mezcladoras mecánicas debiendo
efectuarse esta operación como mínimo durante un minuto por cada carga.
Para la preparación del concreto sólo podrá emplearse agua potable o agua limpia de
buena calidad, libre de material orgánico y otras impurezas que puedan dañar el concreto.
Se agregará piedra de río, limpia con un volumen que no exceda el 30% y con un tamaño
máximo de 20 cm. de diámetro.
El concreto podrá colocarse directamente en las excavaciones sin encofrado, cuando no
existan posibilidades de derrumbe, se humedecerán las zanjas antes de llenar los
cimientos y no se colocarán las piedras sin antes haber depositado una capa de concreto
de por lo menos 10 cm. de espesor. Todas las piedras deberán quedar completamente
rodeadas por la mezcla sin que se toquen sus extremos.

Controles
El Residente de Obra realizara en el momento oportuno el control necesario del diseño de
mezcla respetando la relación 1:10 con medidas de una bolsa de cemento por 10 pies
cúbicos de hormigón.
Aceptación de los trabajos
1.- BASADOS EN EL CONTROL TÉCNICO
Antes de la ejecución de esta partida el supervisor aprobará y autorizará el inicio de los
trabajos, verificando que exista concordancia con lo establecido en el proyecto.
2.- BASADOS EN LA EJECUCIÓN
El Supervisor otorgará la conformidad a los trabajos realizados y su aceptación; esto es
requisito indispensable y obligatorio para solicitar el pago correspondiente.
Medición y Forma de Pago
Se medirá esta partida por unidad de Metro Cúbico (m3), considerando el largo por el
ancho y por el alto de la partida ejecutada, o sumando por partes de la misma para dar un
total.
El pago será de acuerdo al metrado avanzado para esta partida. El pago se efectuará al
precio unitario del presupuesto por Metro Cúbico (m3), entendiéndose que dicho precio y
pago constituirá compensación completa para toda la mano de obra, equipo, herramientas
y demás conceptos que completan esta partida, la valorización se efectuara según los
avances de obra, previa verificación del Ingeniero Supervisor.
04.01.02.-ACERO CORRUGADO FY=4200 KG/CM2 GRADO 60

Definición
Esta partida comprende la colocación de la armadura de acero en el elemento estructural.
Para el caso de los cimientos corridos será compuesta por 2 varillas de fierro de 3/8”,
espaciadas a cada 20cm en toda su longitud.
Se habilita el acero de refuerzo con las medidas estipuladas en el plano de estructuras y se
procede a armar las armaduras y colocarlas a lo largo de la columna.
Los materiales a utilizar serán alambre negro No 16 y acero 3/8”.
Equipo
Se utilizarán en su esencia las herramientas manuales así como la cizalla, para la
ejecución de esta partida.
Modo De Ejecución De La Partida
El refuerzo metálico deberá cumplir con las siguientes especificaciones:
El límite de fluencia será Fy=4,200 kg/cm2.
Deberá cumplir con las normas del ASTM-A-675, ASTM-A-616, ASTM-A-61, NOP- 1158.
Deberán ser varillas de acero estructural fabricados en Chimbote, Arequipa o similar.
Será en un lugar seco, aislado del suelo y protegido de la humedad, libre de tierra,
suciedad, aceite o grasa. Antes de su instalación el acero se limpiará quitándole las
escamas laminadas, óxido o cualquier sustancia extraña.
Ganchos Y Dobleces
Se doblarán en frío, no se doblarán en la obra ninguna barra parcialmente embebida en
concreto excepto que esté indicado en los planos. El radio mínimo de doblez para ganchos
Standard será el siguiente

DIAMETRO VARILLA RADIO MINIMO
3/8" a 5/8" 2.5 diámetros de varilla
3/4" a 1" 3.0 diámetros de varilla
Mayores de 1" 4.0 diámetros de varilla
Tolerancia
El refuerzo se colocará en las posiciones especificadas en los planos con las siguientes
tolerancias:
1. Elementos a flexión; muros y columnas en los que d=60 cm. o menos +- 6 mm.
2. Elementos a flexión y columnas en los que d = mayor de 60 cm. +- 13 mm.
3. Posición longitudinal de dobleces y extremos de varillas +- 5 mm.
Espaciamiento De Barras
Seguirán las siguientes especificaciones:
La separación libre entre varillas paralelas (excepto columnas y capas múltiples en vigas)
no será menor que el diámetro nominal de la varilla y 1 1/3 veces el tamaño máximo del
agregado grueso ó 2.5 cm.
En columnas con estribo o zunchada, la distancia libre entre las barras longitudinales no
será menor a 1.5 veces el diámetro de las barras y 1.5 veces el tamaño máximo del
agregado grueso ó 4 cm.
Controles
El Residente verificara que el acero a ser utilizado en la Obra no presente signos de
oxidación y que cumpla las especificaciones de calidad según lo especificado por las
normas del R.N.C.

Medición Y Forma De Pago
Esta partida de acero, se medirá por unidad de Kilogramo (Kg), el cual se determina
multiplicando la longitud de la varilla por su peso, que por metro lineal posee cada una de
ellas, incluyendo los estribos. El resultado del peso de la armadura incluirá las longitudes
de las barras que van empotradas en otros elementos.
El pago se efectuará al precio unitario del presupuesto por Kilogramo (Kg) entendiéndose
que dicho precio y pago constituirá compensación completa para toda la mano de obra,
equipo, herramientas y demás conceptos que completan esta partida. La valorización se
efectuara según los avances de obra.
04.02.00.- SOBRECIMIENTO ARMADO CARAVISTA
04.02.01.00 CONCRETO F’C=140 KG/CM2
Definición
Vienen a ser la parte de la cimentación que se construye encima de los cimientos corridos
y que sobresale de la superficie del terreno natural para recibir los muros de albañilería,
además sirven de protección de la parte inferior de los muros, y lo aísla de la humedad o
de cualquier otro agente externo.
El sobrecimiento se construye encima de los cimientos corridos con un concreto
F’C=140KG/CM2 y tendrán un ancho de 0.18 m.
Cemento: todo cemento a usarse debe ser cemento Pórtland tipo I de marca acreditada y
conforme a las pruebas de AST-C-150; y deberá almacenarse y manipularse de manera
que se proteja en todo momento contra la humedad cual fuera su origen y debe ser
accesible para su inspección e identificación.
Agregado grueso: grava de 3/4” a 1”. La piedra deberá estar limpia de polvo, materia
orgánico o barro, en general deberá estar de acuerdo a la norma ASTMC-33. Además el
ingeniero puede efectuar pruebas establecidas en las normas ASTMC-131, ASTMC-
88,ASTM C-127.
Agregado fino: Deberá ser limpia, silicosa y lavada de partículas duras, fuertes, resistentes
y lustrosos libre de cantidades perjudiciales de polvo, terrones, partículas suaves con

tamaño máximo de 3/16” y cumplir normas establecidas en la especificación de ASTM C-
330. La arena utilizada en la mezcla de concreto será bien graduada según
especificaciones de ASTM C-136 cuyo módulo de fineza estará comprendido entre 2.50 y
2.90
Agregado grueso: Deberá ser grava o piedra chancada de ¾” de grano duro y compacto,
así como y piedra mediana de 6”. La piedra deberá estar limpia de polvo, material
orgánico o barro, en general deberá estar de acuerdo a la norma ASTMC-33. Además el
ingeniero puede efectuar pruebas establecidas en las normas ASTMC-131, ASTMC-88,
ASTM C-127.
Agua: Deberá ser fresca y limpia. a prueba en caso de ser necesaria se efectuará de
acuerdo a las normas ASTM C-109,ASTM C-70.
Equipo
El equipo a utilizar principalmente serán las herramientas manuales y mezcladora de
concreto tambor 11P3-18HP.
Los Sobrecimientos serán construidos con concreto f’c=140 kg/cm2 el batido de estos
materiales se hará necesariamente utilizando mezcladoras mecánicas debiendo efectuarse
esta operación como mínimo durante un minuto por cada carga.
Para la preparación del concreto sólo podrá emplearse agua potable o agua limpia de
buena calidad, libre de material orgánico y otras impurezas que puedan dañar el concreto.
Controles
El Residente de Obra realizara en el momento oportuno el control necesario del diseño de
concreto f’c=140 kg/cm2, según lo especificado en los planos.

Se mide por la unidad de Metro Cúbico (m3) con aproximación de 02 decimales es decir
por área (longitud x ancho x altura),la medición será el metrado realmente ejecutado con
la conformidad del ingeniero residente. El volumen total de concreto se calcula sumando
los volúmenes parciales de los diversos elementos.
mano de obra, equipo, herramientas y demás conceptos que completan esta partida. La
valorización se efectuara según los avances de obra.
04.02.02.-ENCOFRADO Y DESENCOFRADO CARAVISTA PARA SOBRECIMIENTO
Definición
Viene a ser una estructura temporal, construida para contener, sirve para dar forma a la
masa de concreto en su etapa de endurecimiento, dará forma al sobrecimiento que
permitirá proteger la parte inferior del muro de la humedad y de otros agentes a fin de
evitar su pronto deterioro.
Se habilitara los moldes metálicos de acuerdo a las medidas estipuladas en los planos y se
procede a armarlas y amarrarlas con pernos de anclaje y pernos hexagonal con su
respectiva tuerca, para el posterior vaciado de concreto.
Los materiales a utilizar serán pernos de anclaje, pernos hexagonal con tuercas y laca
desmoldeadora.
Equipo
Se utilizarán en su esencia herramientas manuales y moldes metálicos.

Se ejecutará con moldes metálicos, uniéndose una a la otra con pernos de anclaje y
hexagonales con su respectiva tuerca, en el encofrado de sobrecimientos se usan dos
juegos de encofrados que vayan paralelos y a plomada; para tal efecto se determinará el
desarrollo de la superficie de contacto directo entre el molde o encofrado y el concreto.
Controles
El Residente de Obra verificara que el metálico a utilizarse este en buen estado y que no
presente fracturas ni roturas, ni desgaste.
Medición y forma de Pago
Se mide por la unidad de Metro Cuadrado (m2) con aproximación de 02 decimales es
decir por área (largo x ancho), la medición será el metrado realmente ejecutado con la
conformidad del ingeniero residente. Como norma general, los encofrados se miden por el
área de contacto entre el concreto y la madera
El pago se efectuará al precio unitario del presupuesto por Metro Cuadrado (m2)
mano de obra, equipo, herramientas y demás conceptos que completan esta partida. La
valorización se efectuara según los avances de obra, previa verificación del Ingeniero
Supervisor.
04.02.03.-ACERO CORRUGADO FY=4200 KG/CM2 GRADO 60.-
Definición
Esta partida comprende la colocación de la armadura de acero en el elemento estructural.
Para el caso de los cimientos corridos será compuesta por 2 varillas de fierro de 3/8”,
espaciadas a cada 20cm en toda su longitud.

Se habilita el acero de refuerzo con las medidas estipuladas en el plano de estructuras y se
procede a armar las armaduras y colocarlas a lo largo de la columna.
Los materiales a utilizar serán alambre negro No 16 y acero 3/8”.
Equipo
Se utilizarán en su esencia las herramientas manuales así como la cizalla, para la
ejecución de esta partida.
El refuerzo metálico deberá cumplir con las siguientes especificaciones:
El límite de fluencia será Fy=4,200 kg/cm2.
Deberá cumplir con las normas del ASTM-A-675, ASTM-A-616, ASTM-A-61, NOP- 1158.
Deberán ser varillas de acero estructural fabricados en Chimbote, Arequipa o similar.
Será en un lugar seco, aislado del suelo y protegido de la humedad, libre de tierra,
suciedad, aceite o grasa. Antes de su instalación el acero se limpiará quitándole las
escamas laminadas, óxido o cualquier sustancia extraña.
Ganchos Y Dobleces
Se doblarán en frío, no se doblarán en la obra ninguna barra parcialmente embebida en
concreto excepto que esté indicado en los planos. El radio mínimo de doblez para ganchos
Standard será el siguiente
DIAMETRO VARILLA RADIO MINIMO
3/8" a 5/8" 2.5 diámetros de varilla
3/4" a 1" 3.0 diámetros de varilla
Mayores de 1" 4.0 diámetros de varilla

Tolerancia
El refuerzo se colocará en las posiciones especificadas en los planos con las siguientes
tolerancias:
1. Elementos a flexión; muros y columnas en los que d=60 cm. o menos +- 6 mm.
2. Elementos a flexión y columnas en los que d = mayor de 60 cm. +- 13 mm.
3. Posición longitudinal de dobleces y extremos de varillas +- 5 mm.
Espaciamiento De Barras
Seguirán las siguientes especificaciones:
La separación libre entre varillas paralelas (excepto columnas y capas múltiples en vigas)
no será menor que el diámetro nominal de la varilla y 1 1/3 veces el tamaño máximo del
agregado grueso ó 2.5 cm.
En columnas con estribo o zunchada, la distancia libre entre las barras longitudinales no
será menor a 1.5 veces el diámetro de las barras y 1.5 veces el tamaño máximo del
agregado grueso ó 4 cm.
Controles
El Residente verificara que el acero a ser utilizado en la Obra no presente signos de
oxidación y que cumpla las especificaciones de calidad según lo especificado por las
normas del R.N.C.
Medición Y Forma De Pago
Esta partida de acero, se medirá por unidad de Kilogramo (Kg), el cual se determina
multiplicando la longitud de la varilla por su peso, que por metro lineal posee cada una de
ellas, incluyendo los estribos. El resultado del peso de la armadura incluirá las longitudes
de las barras que van empotradas en otros elementos.
El pago se efectuará al precio unitario del presupuesto por Kilogramo (Kg) entendiéndose

equipo, herramientas y demás conceptos que completan esta partida. La valorización se
efectuara según los avances de obra.
04.03.00.-ELEMENTOS DE CONCRETO TIPO UNI
04.03.01.00.-ELEMENTOS DE CONCRETO TIPO UNI, INCLUYE IZAJE
Definición
Son elementos de concreto prefabricados de 0.15m de espesor reforzados a lo largo por
fierro corrugado y tendrán una altura de 2.40m.
Materiales a utilizar en la partida
Elemento prefabricado de concreto para cerco de 0.15m de espesor, modelo tipo Uni,
donde se incluye su izaje para la colocación.
Controles
El Residente de Obra verificara que el maestro de Obra cumpla con los elementos de
concreto prefabricados de acuerdo a lo especificado en los planos y poder obtener un
buen resultado durante el proceso constructivo de Obra.
Se medirá esta partida por metro cuadrado (m2).
El pago se efectuará al precio unitario del presupuesto por metro cuadrado (m2)
05.00.00.-VARIOS
05.01.00.-DADOS DE CONCRETO
Definición
Son elementos horizontales de unión entre los elementos de concreto tipo UNI cuya
separación es de 12cm.

Los dados de concreto son elementos que se usaran para el izaje de los elementos de
concreto que se construyen a lo largo del cerco.
Se medirá esta partida por unidad (Und).
El pago se efectuará al precio unitario del presupuesto por Unidad (Und) entendiéndose
equipo, herramientas y demás conceptos que completan esta partida.
05.02.00 PUERTA METALICA
Definición
Se colocaran 1 puerta de metal pintada de dimensiones de 2.00 x 3.00 metros, ubicada en
el plano 07.
Angulos de 21/2”
Malla olímpica 11/2”
Soldadura cellocoard
Lijas.
Acero corrugado ½””
Cemento portland tipo I
Agregados (fino y grueso)
Pintura
Bisagras
Candado
Controles
El Residente de Obra verificara que el maestro de Obra cumpla con el requerimiento de las
puertas de acuerdo a lo especificado en los planos y poder obtener un buen resultado
durante el proceso constructivo de Obra.

Se medirá esta partida por unidad (Und).
El pago se efectuará al precio unitario del presupuesto por Unidad (Und) entendiéndose
05.03.00.- JUNTA DE MURO CON TECKNOPOR e=¾"
Definición
Se colocarán en el recorrido del cerco perimétrico en cada cambio de dirección, pendiente
o en longitudes que sean mayores a 25.00m.
Tecknoport ¾”
Se medirá esta partida en global (glb).
El pago se efectuará al precio unitario del presupuesto es global (glb.) entendiéndose

20210218 exportacion (1)

Más contenido relacionado

Similar a 20210218 exportacion (1)

20210218 exportacion (1)
