El documento describe los conceptos de memoria y configuración de hardware en el sistema S7-300 de Siemens. Explica que la CPU contiene memoria de sistema, memoria de trabajo y memoria retentiva. También cubre cómo configurar los módulos de entrada/salida, asignar direcciones y parámetros a la CPU, y cargar la configuración. El ejercicio guía al usuario a través de configurar el hardware, asignar una marca de ciclo, diagnosticar el estado y transferir la marca de ciclo a las salidas para observar la f

1. Date: 07.03.2012
File: PRO1_04E.1
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Configuración del Hardware y conceptos de memoria

2. Date: 07.03.2012
File: PRO1_04E.2
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Conceptos de memoria S7-300
Comentarios
Simbolos
Bloques:
• Logica
(OB,FC,FB)
• Datos
(DB)
MMC
(Se inserta en la CPU)
Bloques:
• Logica
(OB,FC,FB)
• Datos
(DB)
Memoria de sistema:
• PII, PIQ
• M, T, C
• Memorizacion de
M, T, C
• Memoriizacion DB
Memoria retentiva:
Cuando se
apaga la red
de energia
n. reten.
RAM
Boques:
• Logica
(OB,FC,FB)
• Datos
(DB)
Memoria de carga:
Flash-
EPROM
Memoria de trabajo:
• OB,FC,FB
• DB
n. reten.

3. Date: 07.03.2012
File: PRO1_04E.3
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation

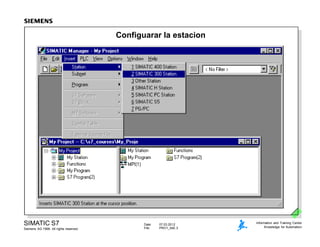

Configuarar la estacion

4. Date: 07.03.2012
File: PRO1_04E.4
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Inciar HW Config

5. Date: 07.03.2012
File: PRO1_04E.5
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Configurando el hardware

6. Date: 07.03.2012
File: PRO1_04E.6
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation

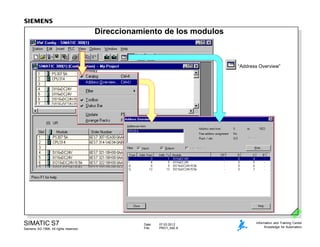

Direccionamiento de los modulos
“Address Overview”

7. Date: 07.03.2012
File: PRO1_04E.7
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Propiedades de la CPU
2x

8. Date: 07.03.2012
File: PRO1_04E.8
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Propiedades de la CPU : Parametros generales

9. Date: 07.03.2012
File: PRO1_04E.9
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Propiedades de la CPU: Arranque

10. Date: 07.03.2012
File: PRO1_04E.10
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation

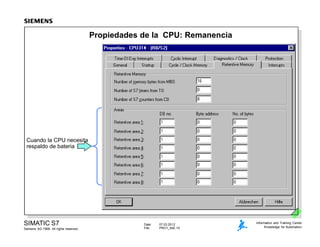

Propiedades de la CPU: Remanencia
Cuando la CPU necesita
respaldo de bateria

11. Date: 07.03.2012
File: PRO1_04E.11
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation

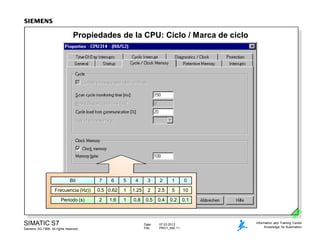

Propiedades de la CPU: Ciclo / Marca de ciclo
Bit 7 6 5 4 3 2 1 0
Frecuencia (Hz)) 0.5 0.62 1 1.25 2 2.5 5 10
Periodo (s) 2 1.6 1 0.8 0.5 0.4 0.2 0.1

12. Date: 07.03.2012
File: PRO1_04E.12
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Propiedades de la CPU: Proteccion

13. Date: 07.03.2012
File: PRO1_04E.13
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Propiedades de la CPU: Diagnostico / Relog

14. Date: 07.03.2012
File: PRO1_04E.14
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Configurar direcciones
2x

15. Date: 07.03.2012
File: PRO1_04E.15
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Acceso a la tabla de símbolos
Once with right

16. Date: 07.03.2012
File: PRO1_04E.16
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Guardar y cargar la configuración
Descargar
(La CPU pasa a
Modo STOP)

17. Date: 07.03.2012
File: PRO1_04E.17
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Leer la configuracion de las estaciones

18. Date: 07.03.2012
File: PRO1_04E.18
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Diagnostico de equipos
2x

19. Date: 07.03.2012
File: PRO1_04E.19
SIMATIC S7
Siemens AG 1999. All rights reserved.
Information and Training Center
Knowledge for Automation
Ejercicio:
1) Configure el hardware de su estación de trabajo
2) Asigne la MB10 como marca de ciclo de la CPU
3) Cargue la configuración a la CPU
4) Diagnostique el estado de la CPU y módulos
5) Si se presenta algún error corríjalo.
6) Transfiera el byte de la marca de ciclo al primer byte de salidas
configuradas:
Escribir en el OB1 y cargar:
L MB10
T AB10
7) Observe la frecuencia de parpadeo de cada salida.
