1) El documento presenta el controlador modular SIMATIC S7-1500 de Siemens, diseñado para aplicaciones de automatización discreta. 2) El S7-1500 ofrece un alto rendimiento con instrucciones de bit de 1 ns y tiempo de respuesta entre bornes de menos de 100 μs, además de permitir hasta 32 módulos y memoria suficiente. 3) El documento también describe las características del módulo de comunicación Industrial Ethernet CP del S7-1500.

1. © Siemens AG 2012. Reservados todos los derechos.
SIMATIC S7-1500
Presentaciones técnicas

2. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500
Posicionamiento de los controladores modulares
Complejidaddeaplicaciones
Capacidad de rendimiento
Capacidad E/S, tamaño de programa, velocidad de instrucción, capacidades de comunicación…
Controlador modular compacto
para soluciones de la gama
compacta/básica de
automatización discreta y
standalone
SIMATIC S7-1200
Controlador modular para
soluciones de sistema de media
y alta gama de automatización
discreta
SIMATIC S7-400
Módulos lógicos para
conmutación y vigilancia en el
ámbito de la automatización de
gama baja y standalone
LOGO!
Aplicaciones"TIA"
Aplicaciones
"standalone"
BasicStandard
Controlador
compacto(modular)
Controlador
(modular)
Módulos lógicos
Producto DescripciónAplicación
Nano
Segmento
SIMATIC S7-300
Advanced

3. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

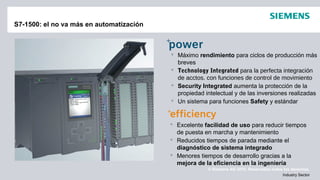

S7-1500: el no va más en automatización
 Excelente facilidad de uso para reducir tiempos
de puesta en marcha y mantenimiento
 Reducidos tiempos de parada mediante el
diagnóstico de sistema integrado
 Menores tiempos de desarrollo gracias a la
mejora de la eficiencia en la ingeniería
 Máximo rendimiento para ciclos de producción más
breves
 Technology Integrated para la perfecta integración
de acctos. con funciones de control de movimiento
 Security Integrated aumenta la protección de la
propiedad intelectual y de las inversiones realizadas
 Un sistema para funciones Safety y estándar

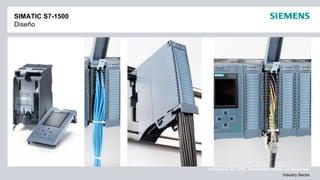

4. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500
Diseño

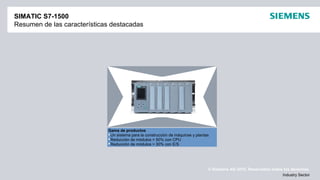

5. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500
Resumen de las características destacadas
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S

6. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

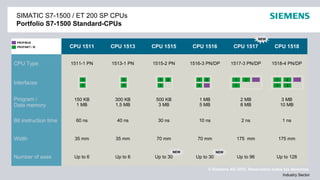

CPU 1511 CPU 1513 CPU 1515 CPU 1516 CPU 1517 CPU 1518
CPU Type 1511-1 PN 1513-1 PN 1515-2 PN 1516-3 PN/DP 1517-3 PN/DP 1518-4 PN/DP
Interfaces
Program /
Data memory
150 KB
1 MB
300 KB
1,5 MB
500 KB
3 MB
1 MB
5 MB
2 MB
8 MB
3 MB
10 MB
Bit instruction time 60 ns 40 ns 30 ns 10 ns 2 ns 1 ns
Width 35 mm 35 mm 70 mm 70 mm 175 mm 175 mm
Number of axes Up to 6 Up to 6 Up to 30 Up to 30 Up to 96 Up to 128
SIMATIC S7-1500 / ET 200 SP CPUs
Portfolio S7-1500 Standard-CPUs
1
1
2
3
1
1
21
1
21
1
1
1
PROFIBUS
PROFINET / IE
1
1
2
NEW NEW
NEW

7. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500

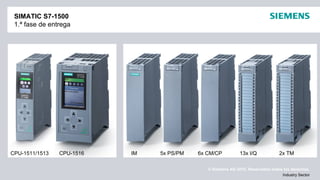

1.ª fase de entrega
CPU-1511/1513 CPU-1516 IM 5x PS/PM 6x CM/CP 13x I/Q 2x TM

8. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

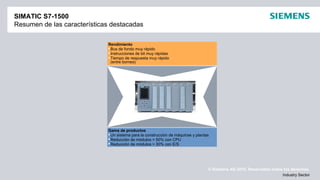

SIMATIC S7-1500
Resumen de las características destacadas
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S
Rendimiento
Bus de fondo muy rápido
Instrucciones de bit muy rápidas
Tiempo de respuesta muy rápido
(entre bornes)

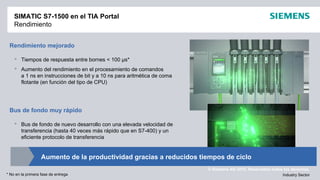

9. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
Rendimiento mejorado
 Tiempos de respuesta entre bornes < 100 µs*
 Aumento del rendimiento en el procesamiento de comandos
a 1 ns en instrucciones de bit y a 10 ns para aritmética de coma
flotante (en función del tipo de CPU)
Bus de fondo muy rápido
 Bus de fondo de nuevo desarrollo con una elevada velocidad de
transferencia (hasta 40 veces más rápido que en S7-400) y un
eficiente protocolo de transferencia
SIMATIC S7-1500 en el TIA Portal
Rendimiento
Aumento de la productividad gracias a reducidos tiempos de ciclo
* No en la primera fase de entrega

10. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

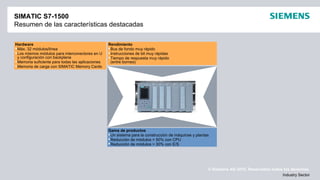

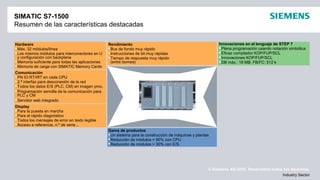

SIMATIC S7-1500
Resumen de las características destacadas
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S
Rendimiento
Bus de fondo muy rápido
Instrucciones de bit muy rápidas
Tiempo de respuesta muy rápido
(entre bornes)
Hardware
Máx. 32 módulos/línea
Los mismos módulos para interconectores en U
y configuración con backplane
Memoria suficiente para todas las aplicaciones
Memoria de carga con SIMATIC Memory Cards

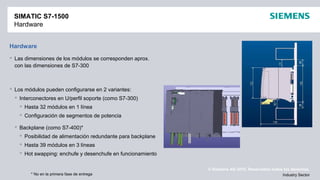

11. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500
Hardware
Hardware
 Las dimensiones de los módulos se corresponden aprox.
con las dimensiones de S7-300
 Los módulos pueden configurarse en 2 variantes:
 Interconectores en U/perfil soporte (como S7-300)
 Hasta 32 módulos en 1 línea
 Configuración de segmentos de potencia
 Backplane (como S7-400)*
 Posibilidad de alimentación redundante para backplane
 Hasta 39 módulos en 3 líneas
 Hot swapping: enchufe y desenchufe en funcionamiento
* No en la primera fase de entrega

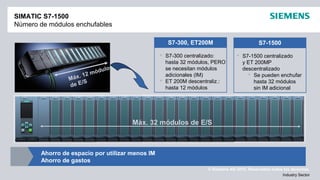

12. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
 S7-300 centralizado:
hasta 32 módulos, PERO
se necesitan módulos
adicionales (IM)
 ET 200M descentraliz.:
hasta 12 módulos
SIMATIC S7-1500
Número de módulos enchufables
Máx. 12 módulos
de E/S
Máx. 32 módulos de E/S
Ahorro de espacio por utilizar menos IM
Ahorro de gastos
S7-300, ET200M
 S7-1500 centralizado
y ET 200MP
descentralizado
 Se pueden enchufar
hasta 32 módulos
sin IM adicional
S7-1500

13. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

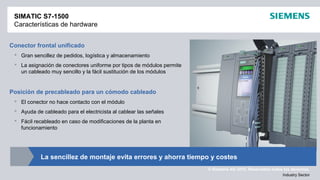

SIMATIC S7-1500
Características de hardware
Conector frontal unificado
 Gran sencillez de pedidos, logística y almacenamiento
 La asignación de conectores uniforme por tipos de módulos permite
un cableado muy sencillo y la fácil sustitución de los módulos
Posición de precableado para un cómodo cableado
 El conector no hace contacto con el módulo
 Ayuda de cableado para el electricista al cablear las señales
 Fácil recableado en caso de modificaciones de la planta en
funcionamiento
La sencillez de montaje evita errores y ahorra tiempo y costes

14. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

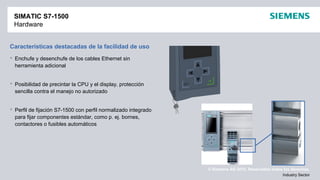

Características destacadas de la facilidad de uso
 Enchufe y desenchufe de los cables Ethernet sin
herramienta adicional
 Posibilidad de precintar la CPU y el display, protección
sencilla contra el manejo no autorizado
 Perfil de fijación S7-1500 con perfil normalizado integrado
para fijar componentes estándar, como p. ej. bornes,
contactores o fusibles automáticos
SIMATIC S7-1500
Hardware

15. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

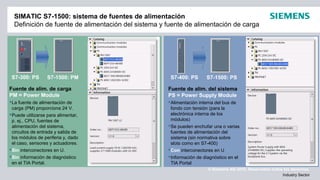

SIMATIC S7-1500: sistema de fuentes de alimentación
Definición de fuente de alimentación del sistema y fuente de alimentación de carga
*
Fuente de alim. del sistema
PS = Power Supply Module
Alimentación interna del bus de
fondo con tensión (para la
electrónica interna de los
módulos)
Se pueden enchufar una o varias
fuentes de alimentación del
sistema (sin normativa sobre
slots como en S7-400)
Con interconectores en U
Información de diagnóstico en el
TIA Portal
Fuente de alim. de carga
PM = Power Module
La fuente de alimentación de
carga (PM) proporciona 24 V.
Puede utilizarse para alimentar,
p. ej., CPU, fuentes de
alimentación del sistema,
circuitos de entrada y salida de
los módulos de periferia y, dado
el caso, sensores y actuadores.
Sin interconectores en U.
Sin información de diagnóstico
en el TIA Portal.
S7-300: PS S7-1500: PM S7-400: PS S7-1500: PS

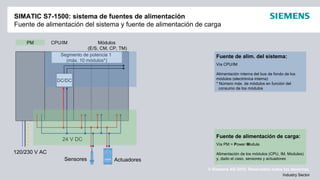

16. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500: sistema de fuentes de alimentación
Fuente de alimentación del sistema y fuente de alimentación de carga
*
PM CPU/IM Módulos
(E/S, CM, CP, TM)
24 V DC
DC/DC
Segmento de potencia 1
(máx. 10 módulos*)
Fuente de alim. del sistema:
Vía CPU/IM
Alimentación interna del bus de fondo de los
módulos (electrónica interna)
* Número máx. de módulos en función del
consumo de los módulos
Fuente de alimentación de carga:
Vía PM = Power Module
Alimentación de los módulos (CPU, IM, Modules)
y, dado el caso, sensores y actuadores
120/230 V AC
Sensores Actuadores

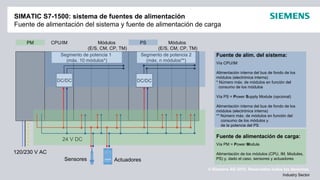

17. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500: sistema de fuentes de alimentación
Fuente de alimentación del sistema y fuente de alimentación de carga
*
PS
24 V DC
DC/DC
Segmento de potencia 1
(máx. 10 módulos*)
Segmento de potencia 2
(máx. n módulos**)
DC/DC
120/230 V AC
Sensores Actuadores
PM CPU/IM Módulos
(E/S, CM, CP, TM)
Módulos
(E/S, CM, CP, TM)
Fuente de alimentación de carga:
Vía PM = Power Module
Alimentación de los módulos (CPU, IM, Modules,
PS) y, dado el caso, sensores y actuadores
Fuente de alim. del sistema:
Vía CPU/IM
Alimentación interna del bus de fondo de los
módulos (electrónica interna)
* Número máx. de módulos en función del
consumo de los módulos
Vía PS = Power Supply Module (opcional)
Alimentación interna del bus de fondo de los
módulos (electrónica interna)
** Número máx. de módulos en función del
consumo de los módulos y
de la potencia del PS

18. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

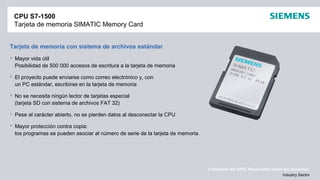

CPU S7-1500
Tarjeta de memoria SIMATIC Memory Card
Tarjeta de memoria con sistema de archivos estándar
 Mayor vida útil
Posibilidad de 500 000 accesos de escritura a la tarjeta de memoria
 El proyecto puede enviarse como correo electrónico y, con
un PC estándar, escribirse en la tarjeta de memoria
 No se necesita ningún lector de tarjetas especial
(tarjeta SD con sistema de archivos FAT 32)
 Pese al carácter abierto, no se pierden datos al desconectar la CPU
 Mayor protección contra copia:
los programas se pueden asociar al número de serie de la tarjeta de memoria.

19. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

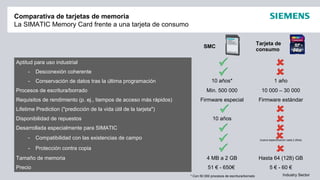

Comparativa de tarjetas de memoria
La SIMATIC Memory Card frente a una tarjeta de consumo
SMC
Tarjeta de
consumo
Aptitud para uso industrial
- Desconexión coherente
- Conservación de datos tras la última programación 10 años* 1 año
Procesos de escritura/borrado Mín. 500 000 10 000 – 30 000
Requisitos de rendimiento (p. ej., tiempos de acceso más rápidos) Firmware especial Firmware estándar
Lifetime Prediction ("predicción de la vida útil de la tarjeta")
Disponibilidad de repuestos 10 años
Desarrollada especialmente para SIMATIC
- Compatibilidad con las existencias de campo (nueva especificación cada 2 años)
- Protección contra copia
Tamaño de memoria 4 MB a 2 GB Hasta 64 (128) GB
Precio 51 € - 650€ 5 € - 60 €
* Con 50 000 procesos de escritura/borrado

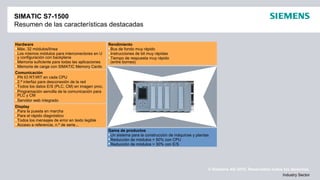

20. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

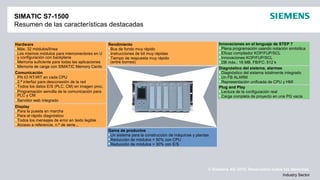

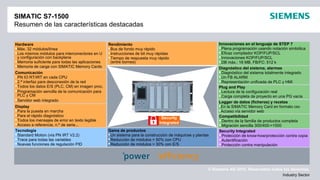

SIMATIC S7-1500
Resumen de las características destacadas
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S
Rendimiento
Bus de fondo muy rápido
Instrucciones de bit muy rápidas
Tiempo de respuesta muy rápido
(entre bornes)
Hardware
Máx. 32 módulos/línea
Los mismos módulos para interconectores en U
y configuración con backplane
Memoria suficiente para todas las aplicaciones
Memoria de carga con SIMATIC Memory Cards
Comunicación
PN IO RT/IRT en cada CPU
2.ª interfaz para desconexión de la red
Todos los datos E/S (PLC, CM) en imagen proc.
Programación sencilla de la comunicación para
PLC y CM
Servidor web integrado

21. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500
Industrial Ethernet CP
Características del Industrial Ethernet CP
 1 interfaz de 10/100/1000 Mbits/s
 Soporte IPv6
 Seguridad: protección de acceso mediante identificación de hardware,
listas de acceso IP/MAC, firewall, VPN (SP1)
 Separación de redes
 Acceso al servidor web mediante http o https
 Comunicación con sistemas S5/S7/C7/M7
 Comunicación con WinAC y WinCC
 FTP (cliente/servidor), E-Mail, IP-Broadcast/Multicast, SNMPv1/v3
 Comunicación S7
 Comunicación PG/OP
 Comunicación abierta mediante ISO, TCP/IP, UDP
 Sustitución de módulo sin necesidad de conectar un PG
 Completas funciones de diagnóstico
 Sincronización horaria mediante NTP y MMS

22. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500

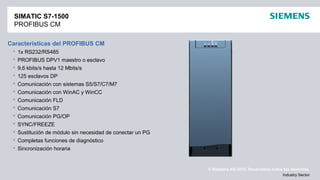

PROFIBUS CM
Características del PROFIBUS CM
 1x RS232/RS485
 PROFIBUS DPV1 maestro o esclavo
 9,6 kbits/s hasta 12 Mbits/s
 125 esclavos DP
 Comunicación con sistemas S5/S7/C7/M7
 Comunicación con WinAC y WinCC
 Comunicación FLD
 Comunicación S7
 Comunicación PG/OP
 SYNC/FREEZE
 Sustitución de módulo sin necesidad de conectar un PG
 Completas funciones de diagnóstico
 Sincronización horaria

23. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500

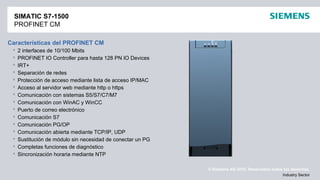

PROFINET CM
Características del PROFINET CM
 2 interfaces de 10/100 Mbits
 PROFINET IO Controller para hasta 128 PN IO Devices
 IRT+
 Separación de redes
 Protección de acceso mediante lista de acceso IP/MAC
 Acceso al servidor web mediante http o https
 Comunicación con sistemas S5/S7/C7/M7
 Comunicación con WinAC y WinCC
 Puerto de correo electrónico
 Comunicación S7
 Comunicación PG/OP
 Comunicación abierta mediante TCP/IP, UDP
 Sustitución de módulo sin necesidad de conectar un PG
 Completas funciones de diagnóstico
 Sincronización horaria mediante NTP

24. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500
Resumen de las características destacadas
Display
Para la puesta en marcha
Para el rápido diagnóstico
Todos los mensajes de error en texto legible
Acceso a referencia, n.º de serie...
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S
Rendimiento
Bus de fondo muy rápido
Instrucciones de bit muy rápidas
Tiempo de respuesta muy rápido
(entre bornes)
Hardware
Máx. 32 módulos/línea
Los mismos módulos para interconectores en U
y configuración con backplane
Memoria suficiente para todas las aplicaciones
Memoria de carga con SIMATIC Memory Cards
Comunicación
PN IO RT/IRT en cada CPU
2.ª interfaz para desconexión de la red
Todos los datos E/S (PLC, CM) en imagen proc.
Programación sencilla de la comunicación para
PLC y CM
Servidor web integrado

25. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

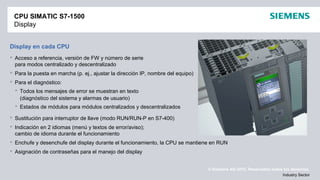

CPU SIMATIC S7-1500
Display
Display en cada CPU
 Acceso a referencia, versión de FW y número de serie
para modos centralizado y descentralizado
 Para la puesta en marcha (p. ej., ajustar la dirección IP, nombre del equipo)
 Para el diagnóstico:
 Todos los mensajes de error se muestran en texto
(diagnóstico del sistema y alarmas de usuario)
 Estados de módulos para módulos centralizados y descentralizados
 Sustitución para interruptor de llave (modo RUN/RUN-P en S7-400)
 Indicación en 2 idiomas (menú y textos de error/aviso);
cambio de idioma durante el funcionamiento
 Enchufe y desenchufe del display durante el funcionamiento, la CPU se mantiene en RUN
 Asignación de contraseñas para el manejo del display

26. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500
Resumen de las características destacadas
Display
Para la puesta en marcha
Para el rápido diagnóstico
Todos los mensajes de error en texto legible
Acceso a referencia, n.º de serie...
Innovaciones en el lenguaje de STEP 7
Plena programación usando notación simbólica
Eficaz compilador KOP/FUP/SCL
Innovaciones KOP/FUP/SCL
DB máx.: 16 MB, FB/FC: 512 k
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S
Rendimiento
Bus de fondo muy rápido
Instrucciones de bit muy rápidas
Tiempo de respuesta muy rápido
(entre bornes)
Hardware
Máx. 32 módulos/línea
Los mismos módulos para interconectores en U
y configuración con backplane
Memoria suficiente para todas las aplicaciones
Memoria de carga con SIMATIC Memory Cards
Comunicación
PN IO RT/IRT en cada CPU
2.ª interfaz para desconexión de la red
Todos los datos E/S (PLC, CM) en imagen proc.
Programación sencilla de la comunicación para
PLC y CM
Servidor web integrado

27. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
CPU S7-1500

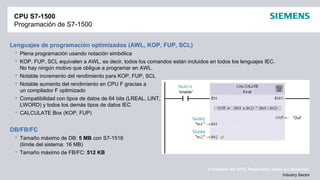

Programación de S7-1500
Lenguajes de programación optimizados (AWL, KOP, FUP, SCL)
 Plena programación usando notación simbólica
 KOP, FUP, SCL equivalen a AWL, es decir, todos los comandos están incluidos en todos los lenguajes IEC.
No hay ningún motivo que obligue a programar en AWL.
 Notable incremento del rendimiento para KOP, FUP, SCL
 Notable aumento del rendimiento en CPU F gracias a
un compilador F optimizado
 Compatibilidad con tipos de datos de 64 bits (LREAL, LINT,
LWORD) y todos los demás tipos de datos IEC
 CALCULATE Box (KOP, FUP)
DB/FB/FC
 Tamaño máximo de DB: 5 MB con S7-1516
(límite del sistema: 16 MB)
 Tamaño máximo de FB/FC: 512 KB
“enable”
“Out”

28. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
CPU S7-1500
Lenguajes de programación
AWL: Lista de instrucciones
FUP: Diagrama de funciones
KOP: Esquema de contactos

29. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

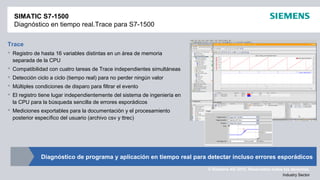

Trace
 Registro de hasta 16 variables distintas en un área de memoria
separada de la CPU
 Compatibilidad con cuatro tareas de Trace independientes simultáneas
 Detección ciclo a ciclo (tiempo real) para no perder ningún valor
 Múltiples condiciones de disparo para filtrar el evento
 El registro tiene lugar independientemente del sistema de ingeniería en
la CPU para la búsqueda sencilla de errores esporádicos
 Mediciones exportables para la documentación y el procesamiento
posterior específico del usuario (archivo csv y ttrec)
SIMATIC S7-1500
Diagnóstico en tiempo real.Trace para S7-1500
Diagnóstico de programa y aplicación en tiempo real para detectar incluso errores esporádicos

30. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

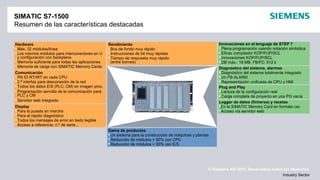

SIMATIC S7-1500

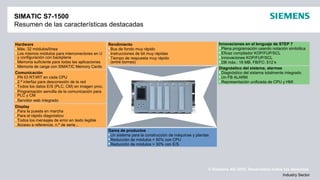

Resumen de las características destacadas
Display
Para la puesta en marcha
Para el rápido diagnóstico
Todos los mensajes de error en texto legible
Acceso a referencia, n.º de serie...
Innovaciones en el lenguaje de STEP 7
Plena programación usando notación simbólica
Eficaz compilador KOP/FUP/SCL
Innovaciones KOP/FUP/SCL
DB máx.: 16 MB, FB/FC: 512 k
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S
Rendimiento
Bus de fondo muy rápido
Instrucciones de bit muy rápidas
Tiempo de respuesta muy rápido
(entre bornes)
Hardware
Máx. 32 módulos/línea
Los mismos módulos para interconectores en U
y configuración con backplane
Memoria suficiente para todas las aplicaciones
Memoria de carga con SIMATIC Memory Cards Diagnóstico del sistema, alarmas
Diagnóstico del sistema totalmente integrado
Un FB ALARM
Representación unificada de CPU y HMI
Comunicación
PN IO RT/IRT en cada CPU
2.ª interfaz para desconexión de la red
Todos los datos E/S (PLC, CM) en imagen proc.
Programación sencilla de la comunicación para
PLC y CM
Servidor web integrado

31. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500

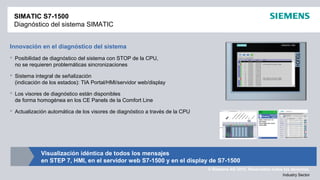

Diagnóstico del sistema SIMATIC
Innovación en el diagnóstico del sistema
 Posibilidad de diagnóstico del sistema con STOP de la CPU,
no se requieren problemáticas sincronizaciones
 Sistema integral de señalización
(indicación de los estados): TIA Portal/HMI/servidor web/display
 Los visores de diagnóstico están disponibles
de forma homogénea en los CE Panels de la Comfort Line
 Actualización automática de los visores de diagnóstico a través de la CPU
Visualización idéntica de todos los mensajes
en STEP 7, HMI, en el servidor web S7-1500 y en el display de S7-1500

32. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

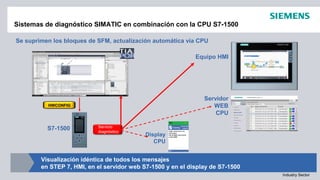

Sistemas de diagnóstico SIMATIC en combinación con la CPU S7-1500
Servicio
diagnóstico
HWCONFIG
S7-1500
Equipo HMI
Servidor
WEB
CPU
Display
CPU
Se suprimen los bloques de SFM, actualización automática vía CPU
Visualización idéntica de todos los mensajes
en STEP 7, HMI, en el servidor web S7-1500 y en el display de S7-1500

33. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500

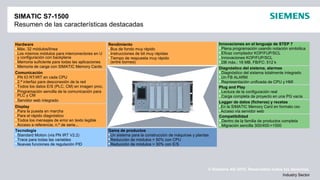

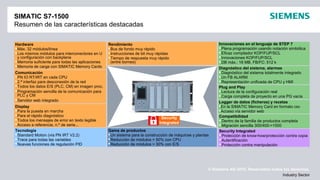

Resumen de las características destacadas
Display
Para la puesta en marcha
Para el rápido diagnóstico
Todos los mensajes de error en texto legible
Acceso a referencia, n.º de serie...
Innovaciones en el lenguaje de STEP 7
Plena programación usando notación simbólica
Eficaz compilador KOP/FUP/SCL
Innovaciones KOP/FUP/SCL
DB máx.: 16 MB, FB/FC: 512 k
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S
Rendimiento
Bus de fondo muy rápido
Instrucciones de bit muy rápidas
Tiempo de respuesta muy rápido
(entre bornes)
Hardware
Máx. 32 módulos/línea
Los mismos módulos para interconectores en U
y configuración con backplane
Memoria suficiente para todas las aplicaciones
Memoria de carga con SIMATIC Memory Cards
Plug and Play
Lectura de la configuración real
Carga completa de proyecto en una PG vacía
Diagnóstico del sistema, alarmas
Diagnóstico del sistema totalmente integrado
Un FB ALARM
Representación unificada de CPU y HMI
Comunicación
PN IO RT/IRT en cada CPU
2.ª interfaz para desconexión de la red
Todos los datos E/S (PLC, CM) en imagen proc.
Programación sencilla de la comunicación para
PLC y CM
Servidor web integrado

34. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

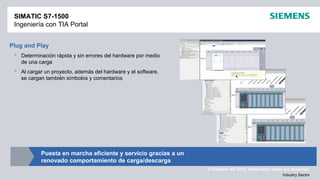

Plug and Play
 Determinación rápida y sin errores del hardware por medio
de una carga
 Al cargar un proyecto, además del hardware y el software,
se cargan también símbolos y comentarios
SIMATIC S7-1500
Ingeniería con TIA Portal
Puesta en marcha eficiente y servicio gracias a un
renovado comportamiento de carga/descarga

35. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500
Resumen de las características destacadas
Display
Para la puesta en marcha
Para el rápido diagnóstico
Todos los mensajes de error en texto legible
Acceso a referencia, n.º de serie...
Innovaciones en el lenguaje de STEP 7
Plena programación usando notación simbólica
Eficaz compilador KOP/FUP/SCL
Innovaciones KOP/FUP/SCL
DB máx.: 16 MB, FB/FC: 512 k
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S
Rendimiento
Bus de fondo muy rápido
Instrucciones de bit muy rápidas
Tiempo de respuesta muy rápido
(entre bornes)
Hardware
Máx. 32 módulos/línea
Los mismos módulos para interconectores en U
y configuración con backplane
Memoria suficiente para todas las aplicaciones
Memoria de carga con SIMATIC Memory Cards
Plug and Play
Lectura de la configuración real
Carga completa de proyecto en una PG vacía
Logger de datos (ficheros) y recetas
En la SIMATIC Memory Card en formato csv
Acceso vía servidor web
Diagnóstico del sistema, alarmas
Diagnóstico del sistema totalmente integrado
Un FB ALARM
Representación unificada de CPU y HMI
Comunicación
PN IO RT/IRT en cada CPU
2.ª interfaz para desconexión de la red
Todos los datos E/S (PLC, CM) en imagen proc.
Programación sencilla de la comunicación para
PLC y CM
Servidor web integrado

36. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500
Resumen de las características destacadas
Display
Para la puesta en marcha
Para el rápido diagnóstico
Todos los mensajes de error en texto legible
Acceso a referencia, n.º de serie...
Innovaciones en el lenguaje de STEP 7
Plena programación usando notación simbólica
Eficaz compilador KOP/FUP/SCL
Innovaciones KOP/FUP/SCL
DB máx.: 16 MB, FB/FC: 512 k
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S
Rendimiento
Bus de fondo muy rápido
Instrucciones de bit muy rápidas
Tiempo de respuesta muy rápido
(entre bornes)
Hardware
Máx. 32 módulos/línea
Los mismos módulos para interconectores en U
y configuración con backplane
Memoria suficiente para todas las aplicaciones
Memoria de carga con SIMATIC Memory Cards
Plug and Play
Lectura de la configuración real
Carga completa de proyecto en una PG vacía
Compatibilidad
Dentro de la familia de productos completa
Migración sencilla 300/400->1500
Logger de datos (ficheros) y recetas
En la SIMATIC Memory Card en formato csv
Acceso vía servidor web
Diagnóstico del sistema, alarmas
Diagnóstico del sistema totalmente integrado
Un FB ALARM
Representación unificada de CPU y HMI
Comunicación
PN IO RT/IRT en cada CPU
2.ª interfaz para desconexión de la red
Todos los datos E/S (PLC, CM) en imagen proc.
Programación sencilla de la comunicación para
PLC y CM
Servidor web integrado

37. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
Compatibilidad
 Protección de la inversión del know-how existente gracias a
la posibilidad de reutilizar los programas existentes entre
todas las CPU S7-1500
 Herramienta de migración integrada para el cambio de las
S7-300/S7-400 a las CPU S7-1500
 Copiar y pegar programas S7-1200 a las CPU S7-1500
SIMATIC S7-1500
Ingeniería con TIA Portal
Protección de la inversión al cambiar a S7-1500

38. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500

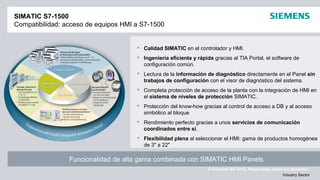

Compatibilidad: acceso de equipos HMI a S7-1500
Funcionalidad de alta gama combinada con SIMATIC HMI Panels
 Calidad SIMATIC en el controlador y HMI.
 Ingeniería eficiente y rápida gracias al TIA Portal, el software de
configuración común.
 Lectura de la información de diagnóstico directamente en el Panel sin
trabajos de configuración con el visor de diagnóstico del sistema.
 Completa protección de acceso de la planta con la integración de HMI en
el sistema de niveles de protección SIMATIC.
 Protección del know-how gracias al control de acceso a DB y al acceso
simbólico al bloque
 Rendimiento perfecto gracias a unos servicios de comunicación
coordinados entre sí.
 Flexibilidad plena al seleccionar el HMI: gama de productos homogénea
de 3" a 22"

39. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
Carácter abierto en el entorno de automatización
 Todos los mecanismos básicos de la comunicación S7 están
disponibles en todas las familias de controladores
 Acceso idéntico de todos los paneles de mando (de terceros) a
los controladores S7 SIMATIC (S7-300/S7-400/S7-1200/S7-1500)
 El intercambio de datos simbólico vía OPC (SIMATIC NET)
permite un acceso sencillo a toda la información en el controlador
(a partir de V12 SP1)
 S7-1200/1500 ofrecen el carácter abierto habitual de los
controladores SIMATIC S7
SIMATIC S7-1500
Compatibilidad: acceso de equipos HMI a S7-1500
Conexión sin repercusiones de cualquier equipo HMI a la nueva generación de controladores

40. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500
Resumen de las características destacadas
Display
Para la puesta en marcha
Para el rápido diagnóstico
Todos los mensajes de error en texto legible
Acceso a referencia, n.º de serie...
Tecnología
Standard Motion (vía PN IRT V2.2)
Trace para todas las variables
Nuevas funciones de regulación PID
Innovaciones en el lenguaje de STEP 7
Plena programación usando notación simbólica
Eficaz compilador KOP/FUP/SCL
Innovaciones KOP/FUP/SCL
DB máx.: 16 MB, FB/FC: 512 k
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S
Rendimiento
Bus de fondo muy rápido
Instrucciones de bit muy rápidas
Tiempo de respuesta muy rápido
(entre bornes)
Hardware
Máx. 32 módulos/línea
Los mismos módulos para interconectores en U
y configuración con backplane
Memoria suficiente para todas las aplicaciones
Memoria de carga con SIMATIC Memory Cards
Plug and Play
Lectura de la configuración real
Carga completa de proyecto en una PG vacía
Compatibilidad
Dentro de la familia de productos completa
Migración sencilla 300/400->1500
Logger de datos (ficheros) y recetas
En la SIMATIC Memory Card en formato csv
Acceso vía servidor web
Diagnóstico del sistema, alarmas
Diagnóstico del sistema totalmente integrado
Un FB ALARM
Representación unificada de CPU y HMI
Comunicación
PN IO RT/IRT en cada CPU
2.ª interfaz para desconexión de la red
Todos los datos E/S (PLC, CM) en imagen proc.
Programación sencilla de la comunicación para
PLC y CM
Servidor web integrado

41. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

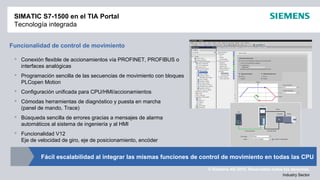

SIMATIC S7-1500 en el TIA Portal
Tecnología integrada
Funcionalidad de control de movimiento
 Conexión flexible de accionamientos vía PROFINET, PROFIBUS o
interfaces analógicas
 Programación sencilla de las secuencias de movimiento con bloques
PLCopen Motion
 Configuración unificada para CPU/HMI/accionamientos
 Cómodas herramientas de diagnóstico y puesta en marcha
(panel de mando, Trace)
 Búsqueda sencilla de errores gracias a mensajes de alarma
automáticos al sistema de ingeniería y al HMI
 Funcionalidad V12
Eje de velocidad de giro, eje de posicionamiento, encóder
Fácil escalabilidad al integrar las mismas funciones de control de movimiento en todas las CPU

42. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

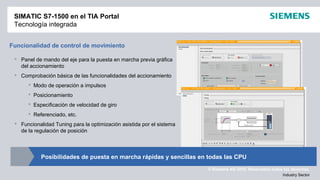

SIMATIC S7-1500 en el TIA Portal
Tecnología integrada
Funcionalidad de control de movimiento
 Panel de mando del eje para la puesta en marcha previa gráfica
del accionamiento
 Comprobación básica de las funcionalidades del accionamiento
 Modo de operación a impulsos
 Posicionamiento
 Especificación de velocidad de giro
 Referenciado, etc.
 Funcionalidad Tuning para la optimización asistida por el sistema
de la regulación de posición
Posibilidades de puesta en marcha rápidas y sencillas en todas las CPU

43. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500
Resumen de las características destacadas
Display
Para la puesta en marcha
Para el rápido diagnóstico
Todos los mensajes de error en texto legible
Acceso a referencia, n.º de serie...
Tecnología
Standard Motion (vía PN IRT V2.2)
Trace para todas las variables
Nuevas funciones de regulación PID
Innovaciones en el lenguaje de STEP 7
Plena programación usando notación simbólica
Eficaz compilador KOP/FUP/SCL
Innovaciones KOP/FUP/SCL
DB máx.: 16 MB, FB/FC: 512 k
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S
Rendimiento
Bus de fondo muy rápido
Instrucciones de bit muy rápidas
Tiempo de respuesta muy rápido
(entre bornes)
Hardware
Máx. 32 módulos/línea
Los mismos módulos para interconectores en U
y configuración con backplane
Memoria suficiente para todas las aplicaciones
Memoria de carga con SIMATIC Memory Cards
Plug and Play
Lectura de la configuración real
Carga completa de proyecto en una PG vacía
Compatibilidad
Dentro de la familia de productos completa
Migración sencilla 300/400->1500
Logger de datos (ficheros) y recetas
En la SIMATIC Memory Card en formato csv
Acceso vía servidor web
Diagnóstico del sistema, alarmas
Diagnóstico del sistema totalmente integrado
Un FB ALARM
Representación unificada de CPU y HMI
Comunicación
PN IO RT/IRT en cada CPU
2.ª interfaz para desconexión de la red
Todos los datos E/S (PLC, CM) en imagen proc.
Programación sencilla de la comunicación para
PLC y CM
Servidor web integrado
Security Integrated
Protección de know-how/protección contra copia
Autentificación
Protección contra manipulación
Security
Integrated

44. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

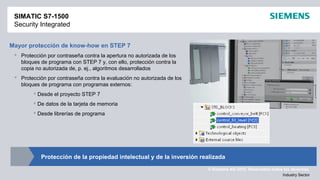

Mayor protección de know-how en STEP 7
 Protección por contraseña contra la apertura no autorizada de los
bloques de programa con STEP 7 y, con ello, protección contra la
copia no autorizada de, p. ej., algoritmos desarrollados
 Protección por contraseña contra la evaluación no autorizada de los
bloques de programa con programas externos:
 Desde el proyecto STEP 7
 De datos de la tarjeta de memoria
 Desde librerías de programa
SIMATIC S7-1500
Security Integrated
Protección de la propiedad intelectual y de la inversión realizada

45. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

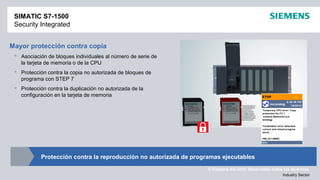

Mayor protección contra copia
 Asociación de bloques individuales al número de serie de
la tarjeta de memoria o de la CPU
 Protección contra la copia no autorizada de bloques de
programa con STEP 7
 Protección contra la duplicación no autorizada de la
configuración en la tarjeta de memoria
SIMATIC S7-1500
Security Integrated
Protección contra la reproducción no autorizada de programas ejecutables

46. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

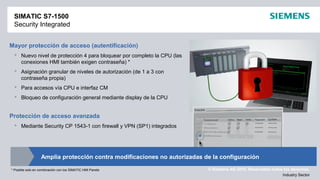

Mayor protección de acceso (autentificación)
 Nuevo nivel de protección 4 para bloquear por completo la CPU (las
conexiones HMI también exigen contraseña) *
 Asignación granular de niveles de autorización (de 1 a 3 con
contraseña propia)
 Para accesos vía CPU e interfaz CM
 Bloqueo de configuración general mediante display de la CPU
Protección de acceso avanzada
 Mediante Security CP 1543-1 con firewall y VPN (SP1) integrados
SIMATIC S7-1500
Security Integrated
* Posible solo en combinación con los SIMATIC HMI Panels
Amplia protección contra modificaciones no autorizadas de la configuración

47. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector

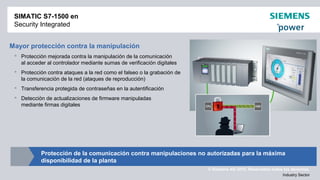

SIMATIC S7-1500 en
Security Integrated
Mayor protección contra la manipulación
 Protección mejorada contra la manipulación de la comunicación
al acceder al controlador mediante sumas de verificación digitales
 Protección contra ataques a la red como el falseo o la grabación de
la comunicación de la red (ataques de reproducción)
 Transferencia protegida de contraseñas en la autentificación
 Detección de actualizaciones de firmware manipuladas
mediante firmas digitales
Protección de la comunicación contra manipulaciones no autorizadas para la máxima
disponibilidad de la planta

48. © Siemens AG 2012. Reservados todos los derechos.
Industry Sector
SIMATIC S7-1500
Resumen de las características destacadas
Display
Para la puesta en marcha
Para el rápido diagnóstico
Todos los mensajes de error en texto legible
Acceso a referencia, n.º de serie...
Tecnología
Standard Motion (vía PN IRT V2.2)
Trace para todas las variables
Nuevas funciones de regulación PID
Innovaciones en el lenguaje de STEP 7
Plena programación usando notación simbólica
Eficaz compilador KOP/FUP/SCL
Innovaciones KOP/FUP/SCL
DB máx.: 16 MB, FB/FC: 512 k
Gama de productos
Un sistema para la construcción de máquinas y plantas
Reducción de módulos > 50% con CPU
Reducción de módulos > 30% con E/S
Rendimiento
Bus de fondo muy rápido
Instrucciones de bit muy rápidas
Tiempo de respuesta muy rápido
(entre bornes)
Hardware
Máx. 32 módulos/línea
Los mismos módulos para interconectores en U
y configuración con backplane
Memoria suficiente para todas las aplicaciones
Memoria de carga con SIMATIC Memory Cards
Plug and Play
Lectura de la configuración real
Carga completa de proyecto en una PG vacía
Compatibilidad
Dentro de la familia de productos completa
Migración sencilla 300/400->1500
Logger de datos (ficheros) y recetas
En la SIMATIC Memory Card en formato csv
Acceso vía servidor web
Diagnóstico del sistema, alarmas
Diagnóstico del sistema totalmente integrado
Un FB ALARM
Representación unificada de PLC y HMI
Comunicación
PN IO RT/IRT en cada CPU
2.ª interfaz para desconexión de la red
Todos los datos E/S (PLC, CM) en imagen proc.
Programación sencilla de la comunicación para
PLC y CM
Servidor web integrado
Security Integrated
Protección de know-how/protección contra copia
Autentificación
Protección contra manipulación
Security
Integrated

49. © Siemens AG 2012. Reservados todos los derechos.
Carlos Mario SILGADO
Technical Marketing Consultant
DF - FA
carlos.silgado@siemens.com
Telefono: +57 321 2415521
Siemens SA
¡Muchas gracias por su atención!
