El documento resume el proceso de encendido de una computadora, incluyendo la BIOS, CMOS y configuración de la BIOS (Setup). Explica cada parte del proceso de encendido, las funciones de la BIOS y CMOS, y cómo acceder y configurar la BIOS.

1. Integrantes:
Carlos Durán
Grupo # 9
Cristian Peñaherreta
Jorge Redroban Paralelo 100
Ariana Salvador

2. • Proceso de Encendido del Computador
• BIOS
• CMOS
• Setup
Here comes your footer  Page 2

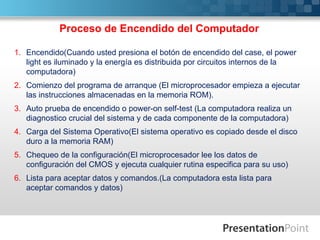

3. Proceso de Encendido del Computador
1. Encendido(Cuando usted presiona el botón de encendido del case, el power
light es iluminado y la energía es distribuida por circuitos internos de la
computadora)
2. Comienzo del programa de arranque (El microprocesador empieza a ejecutar
las instrucciones almacenadas en la memoria ROM).
3. Auto prueba de encendido o power-on self-test (La computadora realiza un
diagnostico crucial del sistema y de cada componente de la computadora)
4. Carga del Sistema Operativo(El sistema operativo es copiado desde el disco
duro a la memoria RAM)
5. Chequeo de la configuración(El microprocesador lee los datos de
configuración del CMOS y ejecuta cualquier rutina especifica para su uso)
6. Lista para aceptar datos y comandos.(La computadora esta lista para
aceptar comandos y datos)

4. Diagrama del Encedido del Computador
Here comes your footer  Page 4

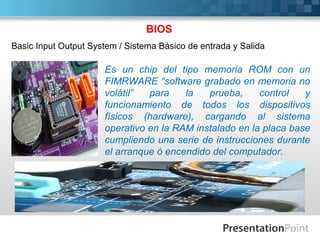

5. BIOS
Basic Input Output System / Sistema Básico de entrada y Salida
Es un chip del tipo memoria ROM con un
FIMRWARE “software grabado en memoria no
volátil” para la prueba, control y
funcionamiento de todos los dispositivos
físicos (hardware), cargando al sistema
operativo en la RAM instalado en la placa base
cumpliendo una serie de instrucciones durante
el arranque ó encendido del computador.

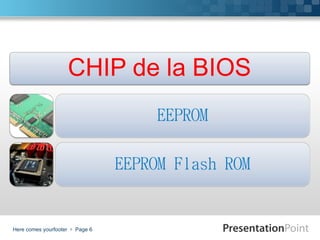

6. Here comes yourfooter  Page 6

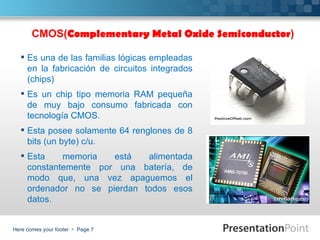

7. CMOS(Complementary Metal Oxide Semiconductor)
 Es una de las familias lógicas empleadas
en la fabricación de circuitos integrados
(chips)
 Es un chip tipo memoria RAM pequeña
de muy bajo consumo fabricada con
tecnología CMOS.
 Esta posee solamente 64 renglones de 8
bits (un byte) c/u.
 Esta memoria está alimentada
constantemente por una batería, de
modo que, una vez apaguemos el
ordenador no se pierdan todos esos
datos.
Here comes your footer  Page 7

8. Función de la CMOS
 Almacena los datos que se usan en
las instrucciones que permiten el
encendido de la computadora a
través del Setup.
 De acuerdo a la figura de abajo
posee unos jumper en la cual al
colocarlo en el otro extremo me
resetea la contraseña de ingreso a
la Setup durante el arranque del
computador.
 Actualmente se utilizan memorias
tipo flash.
Here comes your footer  Page 8

9. Diferencia entre la BIOS y CMOS
A menudo suelen ser confundidos cuando entramos a las configuraciones
BIOS/CMOS Setup, pero en realidad no son los mismo, ya que los dos son
componentes diferentes de la tarjeta madre.
BIOS CMOS
 La BIOS de la placa madre  Encargada de mantener la
contiene las instrucciones de información sobre la configuración de
cómo la computadora se inicia, la computadora y está
y es sólo modificada con las constantemente alimentada por una
actualizaciones para BIOS
batería recargable, mientras este
encendida la computadora.
Here comes your footer  Page 9

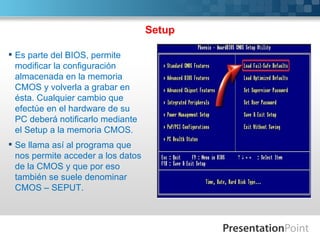

10. Setup
 Es parte del BIOS, permite
modificar la configuración
almacenada en la memoria
CMOS y volverla a grabar en
ésta. Cualquier cambio que
efectúe en el hardware de su
PC deberá notificarlo mediante
el Setup a la memoria CMOS.
 Se llama así al programa que
nos permite acceder a los datos
de la CMOS y que por eso
también se suele denominar
CMOS – SEPUT.

11. Configuración de la BIOS/CMOS Setup Utility
 Básicamente se configuran los elementos
que se consideran indispensables para lo
correcta operación de la PC:
1. Cantidad y Tipo de Memoria RAM
instalada.
2. El tipo de tarjeta de video instalada.
3. Identificación del Disco duro, Unidad de
CD o DVD.
4. Los protocolos de comunicación entre
el CPU y su RAM.

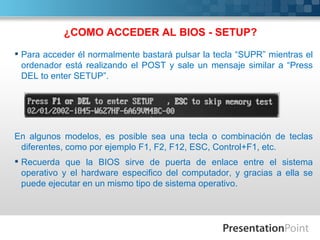

12. ¿COMO ACCEDER AL BIOS - SETUP?
 Para acceder él normalmente bastará pulsar la tecla “SUPR” mientras el
ordenador está realizando el POST y sale un mensaje similar a “Press
DEL to enter SETUP”.
En algunos modelos, es posible sea una tecla o combinación de teclas
diferentes, como por ejemplo F1, F2, F12, ESC, Control+F1, etc.
 Recuerda que la BIOS sirve de puerta de enlace entre el sistema
operativo y el hardware especifico del computador, y gracias a ella se
puede ejecutar en un mismo tipo de sistema operativo.

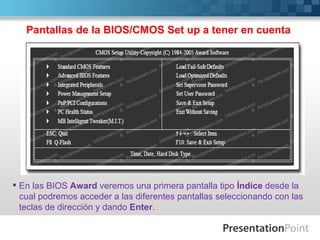

13. Pantallas de la BIOS/CMOS Set up a tener en cuenta
 En las BIOS Award veremos una primera pantalla tipo Índice desde la
cual podremos acceder a las diferentes pantallas seleccionando con las
teclas de dirección y dando Enter.

14. Estándar CMOS Features
1. Hora y fecha.
2. IDE y Serial ATA (SATA).
3. Floppy o disquetera.
4. Total memory, ram
instalada.
5. Descripción de cada
dispositivo o unidades de
almacenamiento.

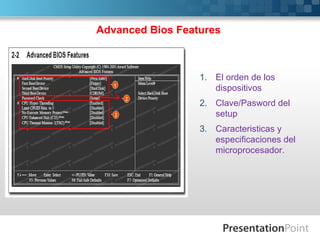

15. Advanced Bios Features
1. El orden de los
dispositivos
2. Clave/Pasword del
setup
3. Caracteristicas y
especificaciones del
microprocesador.

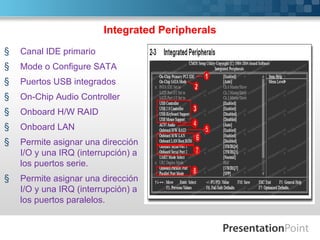

16. Integrated Peripherals
§ Canal IDE primario
§ Mode o Configure SATA
§ Puertos USB integrados
§ On-Chip Audio Controller
§ Onboard H/W RAID
§ Onboard LAN
§ Permite asignar una dirección
I/O y una IRQ (interrupción) a
los puertos serie.
§ Permite asignar una dirección
I/O y una IRQ (interrupción) a
los puertos paralelos.

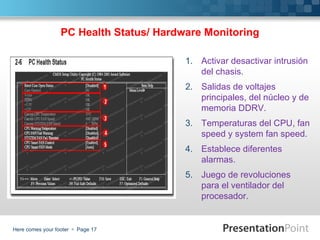

17. PC Health Status/ Hardware Monitoring
1. Activar desactivar intrusión
del chasis.
2. Salidas de voltajes
principales, del núcleo y de
memoria DDRV.
3. Temperaturas del CPU, fan
speed y system fan speed.
4. Establece diferentes
alarmas.
5. Juego de revoluciones
para el ventilador del
procesador.
Here comes your footer  Page 17

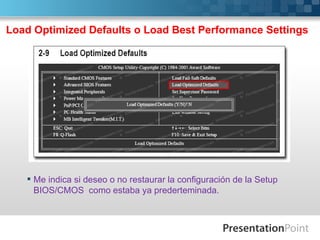

18. Load Optimized Defaults o Load Best Performance Settings
 Me indica si deseo o no restaurar la configuración de la Setup
BIOS/CMOS como estaba ya prederteminada.

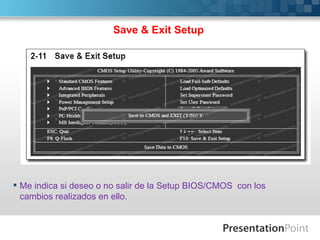

19. Save & Exit Setup
 Me indica si deseo o no salir de la Setup BIOS/CMOS con los
cambios realizados en ello.

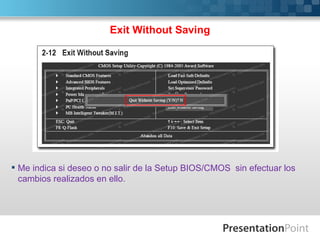

20. Exit Without Saving
 Me indica si deseo o no salir de la Setup BIOS/CMOS sin efectuar los
cambios realizados en ello.

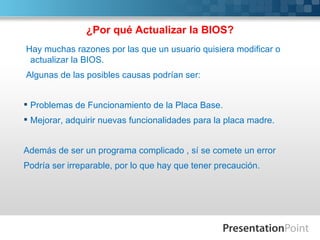

21. ¿Por qué Actualizar la BIOS?
Hay muchas razones por las que un usuario quisiera modificar o
actualizar la BIOS.
Algunas de las posibles causas podrían ser:
 Problemas de Funcionamiento de la Placa Base.
 Mejorar, adquirir nuevas funcionalidades para la placa madre.
Además de ser un programa complicado , sí se comete un error
Podría ser irreparable, por lo que hay que tener precaución.
