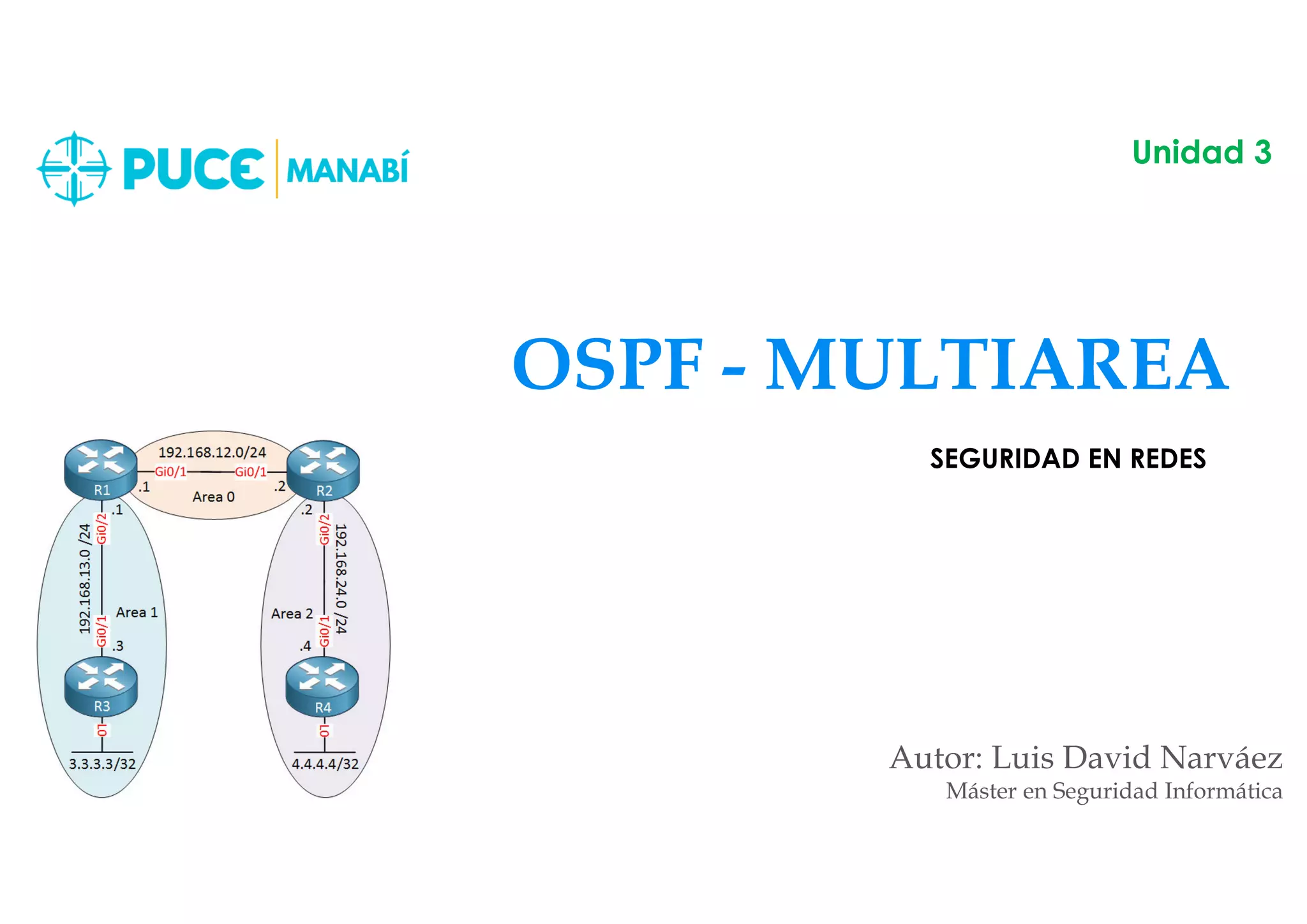

1. OSPF - MULTIAREA
Autor: Luis David Narváez
Máster en Seguridad Informática
Unidad 3
SEGURIDAD EN REDES

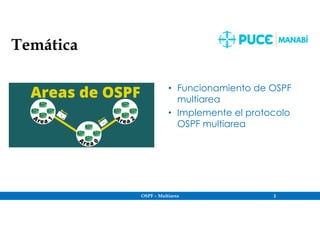

2. Temática
• Funcionamiento de OSPF
multiarea
• Implemente el protocolo
OSPF multiarea
OSPF – Multiarea 2

3. OSPF – Multiarea 3
Funcionamiento de OSPF
multiarea
Unidad 3

4. OSPF – Multiarea 4
OSPF de área única
• Problemas en un área
única grande de OSPF:
– Tabla de routing
extensa
– Base de datos de
estados de enlace
(LSDB)
– Cálculos de algoritmos
SPF habituales
• Para que OSPF sea más
eficaz y escalable, este
protocolo admite el
routing jerárquico
mediante áreas.

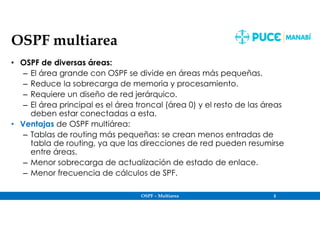

5. OSPF – Multiarea 5
OSPF multiarea
• OSPF de diversas áreas:
– El área grande con OSPF se divide en áreas más pequeñas.
– Reduce la sobrecarga de memoria y procesamiento.
– Requiere un diseño de red jerárquico.
– El área principal es el área troncal (área 0) y el resto de las áreas
deben estar conectadas a esta.
• Ventajas de OSPF multiárea:
– Tablas de routing más pequeñas: se crean menos entradas de
tabla de routing, ya que las direcciones de red pueden resumirse
entre áreas.
– Menor sobrecarga de actualización de estado de enlace.
– Menor frecuencia de cálculos de SPF.

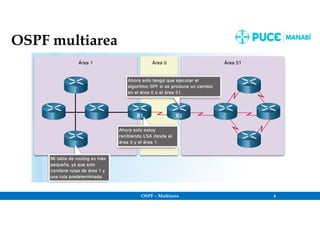

6. OSPF – Multiarea 6
OSPF multiarea

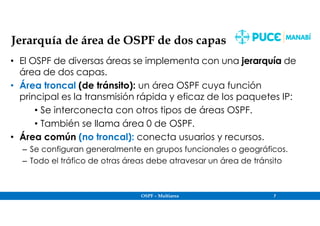

7. OSPF – Multiarea 7
Jerarquía de área de OSPF de dos capas
• El OSPF de diversas áreas se implementa con una jerarquía de
área de dos capas.
• Área troncal (de tránsito): un área OSPF cuya función
principal es la transmisión rápida y eficaz de los paquetes IP:
• Se interconecta con otros tipos de áreas OSPF.
• También se llama área 0 de OSPF.
• Área común (no troncal): conecta usuarios y recursos.
– Se configuran generalmente en grupos funcionales o geográficos.
– Todo el tráfico de otras áreas debe atravesar un área de tránsito

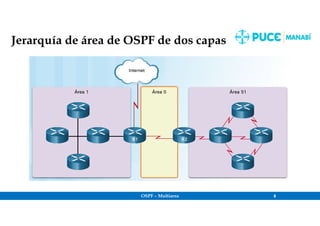

8. OSPF – Multiarea 8
Jerarquía de área de OSPF de dos capas

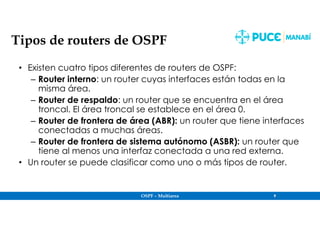

9. OSPF – Multiarea 9
Tipos de routers de OSPF
• Existen cuatro tipos diferentes de routers de OSPF:
– Router interno: un router cuyas interfaces están todas en la
misma área.
– Router de respaldo: un router que se encuentra en el área
troncal. El área troncal se establece en el área 0.
– Router de frontera de área (ABR): un router que tiene interfaces
conectadas a muchas áreas.
– Router de frontera de sistema autónomo (ASBR): un router que
tiene al menos una interfaz conectada a una red externa.
• Un router se puede clasificar como uno o más tipos de router.

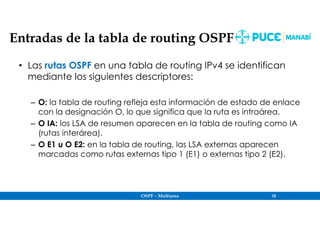

10. OSPF – Multiarea 10
Entradas de la tabla de routing OSPF
• Las rutas OSPF en una tabla de routing IPv4 se identifican
mediante los siguientes descriptores:
– O: la tabla de routing refleja esta información de estado de enlace
con la designación O, lo que significa que la ruta es intraárea.
– O IA: los LSA de resumen aparecen en la tabla de routing como IA
(rutas interárea).
– O E1 u O E2: en la tabla de routing, las LSA externas aparecen
marcadas como rutas externas tipo 1 (E1) o externas tipo 2 (E2).

11. OSPF – Enrutamiento Dinámico 11
Entradas de la tabla de routing OSPF

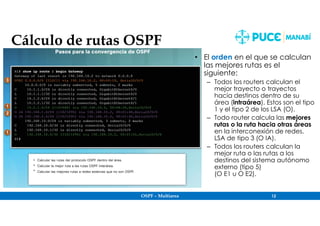

12. OSPF – Multiarea 12
Cálculo de rutas OSPF
• El orden en el que se calculan
las mejores rutas es el
siguiente:
– Todos los routers calculan el
mejor trayecto o trayectos
hacia destinos dentro de su
área (intraárea). Estos son el tipo
1 y el tipo 2 de los LSA (O).
– Todo router calcula las mejores
rutas o la ruta hacia otras áreas
en la interconexión de redes.
LSA de tipo 3 (O IA).
– Todos los routers calculan la
mejor ruta o las rutas a los
destinos del sistema autónomo
externo (tipo 5)
(O E1 u O E2).

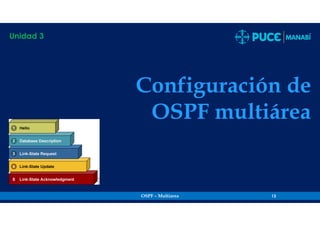

13. OSPF – Multiarea 13
Configuración de
OSPF multiárea
Unidad 3

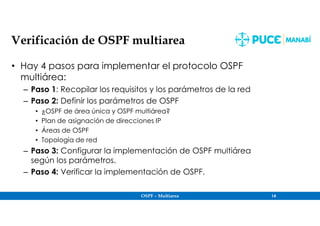

14. OSPF – Multiarea 14
Verificación de OSPF multiarea
• Hay 4 pasos para implementar el protocolo OSPF
multiárea:
– Paso 1: Recopilar los requisitos y los parámetros de la red
– Paso 2: Definir los parámetros de OSPF
• ¿OSPF de área única y OSPF multiárea?
• Plan de asignación de direcciones IP
• Áreas de OSPF
• Topología de red
– Paso 3: Configurar la implementación de OSPF multiárea
según los parámetros.
– Paso 4: Verificar la implementación de OSPF.

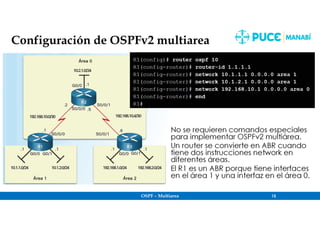

15. OSPF – Multiarea 15
Configuración de OSPFv2 multiarea
• No se requieren comandos especiales
para implementar OSPFv2 multiárea.
• Un router se convierte en ABR cuando
tiene dos instrucciones network en
diferentes áreas.
• El R1 es un ABR porque tiene interfaces
en el área 1 y una interfaz en el área 0.

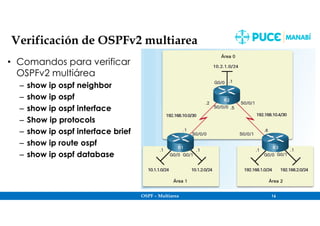

16. OSPF – Multiarea 16
Verificación de OSPFv2 multiarea
• Comandos para verificar
OSPFv2 multiárea
– show ip ospf neighbor
– show ip ospf
– show ip ospf interface
– Show ip protocols
– show ip ospf interface brief
– show ip route ospf
– show ip ospf database

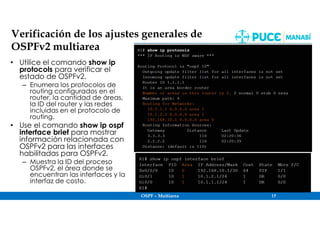

17. OSPF – Multiarea 17
Verificación de los ajustes generales de
OSPFv2 multiarea
• Utilice el comando show ip
protocols para verificar el
estado de OSPFv2.
– Enumera los protocolos de
routing configurados en el
router, la cantidad de áreas,
la ID del router y las redes
incluidas en el protocolo de
routing.
• Use el comando show ip ospf
interface brief para mostrar
información relacionada con
OSPFv2 para las interfaces
habilitadas para OSPFv2.
– Muestra la ID del proceso
OSPFv2, el área donde se
encuentran las interfaces y la
interfaz de costo.

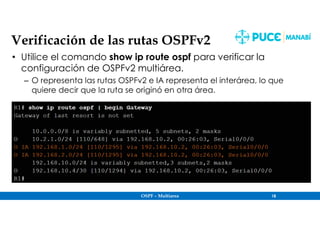

18. OSPF – Multiarea 18
Verificación de las rutas OSPFv2
• Utilice el comando show ip route ospf para verificar la
configuración de OSPFv2 multiárea.
– O representa las rutas OSPFv2 e IA representa el interárea, lo que
quiere decir que la ruta se originó en otra área.

19. OSPF – Multiarea 19
Práctica en Packet Tracer (1)
Packet Tracer: Configuración de OSPFv2
multiarea
En esta actividad de Packet Tracer, hará lo siguiente:
• Implemente el OSPFv2 de área única en redes difusión de acceso
múltiple de punto a punto

20. OSPF – Multiarea 20
