El protocolo STP (Spanning Tree Protocol) es un protocolo de capa 2 que evita bucles en una red mediante el bloqueo intencional de rutas redundantes. Utiliza el algoritmo STA (Spanning Tree Algorithm) para designar un switch raíz y calcular la ruta más corta hacia él, bloqueando los puertos no necesarios. Define los puertos como raíz, designados o no designados dependiendo de su papel en la transmisión de tráfico hacia la raíz.

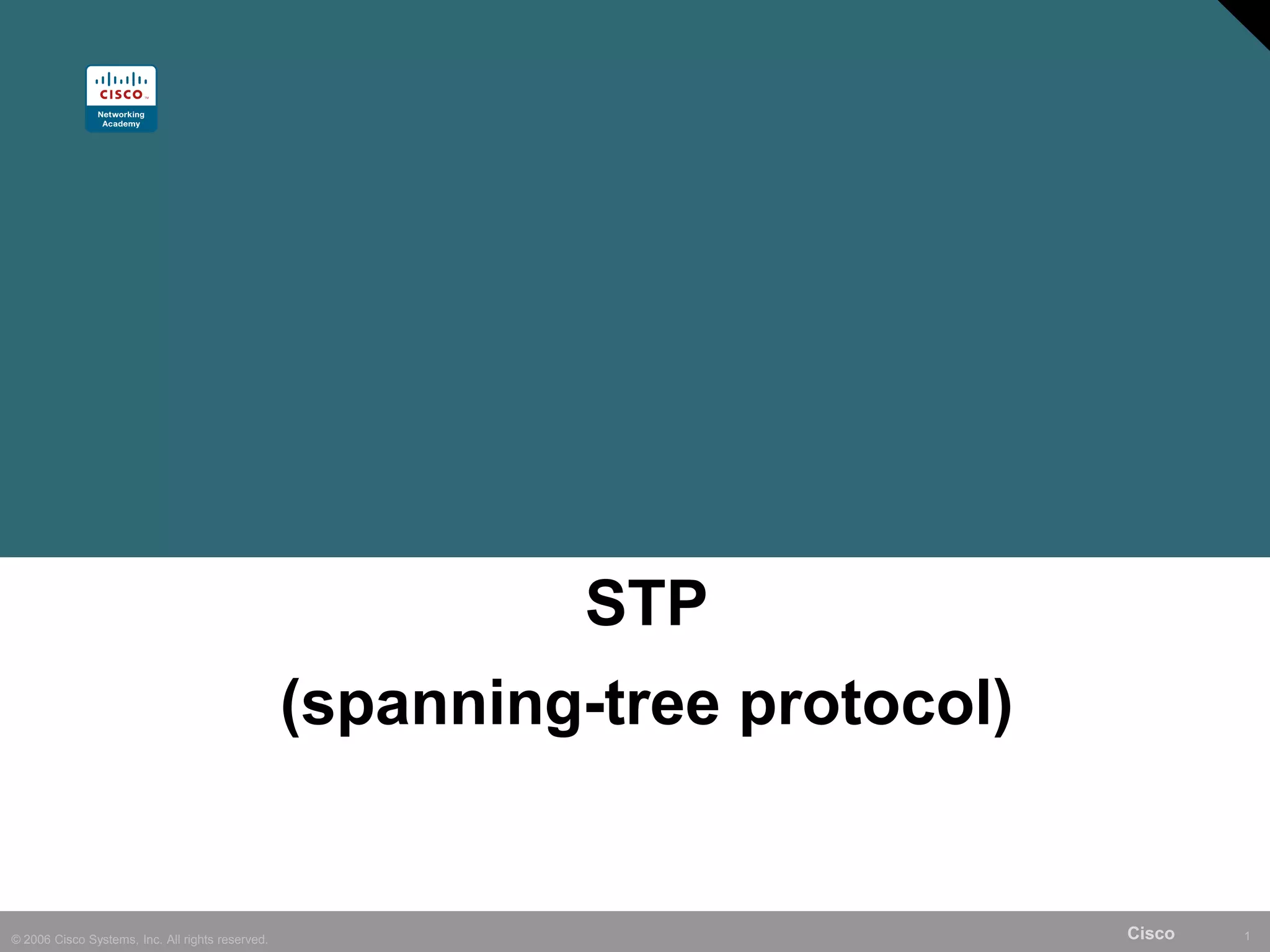

1. STP(spanning-tree protocol)

2. STPCaracterísticas: Es un protocolo de red de capa 2 del modelo OSI

3. Está basado en un algoritmo diseñado por Radia Perlman

4. Existen 2 versiones del STP: la original (DEC STP) y la estandarizada por el IEEE (IEEE_802.1D), que NO son compatibles entre sí

5. En la actualidad, se recomienda utilizar la versión estandarizada por el IEEE.STPFunciones: Su función es evitar loops que se puedan generar en una topología debido a enlaces y/o equipos redundantes

6. STP asegura que exista sólo una ruta lógica entre todos los destinos de la red, al realizar un bloqueo de forma intencional a aquellas rutas redundantes que puedan ocasionar un loop.STA (spanning-tree algorithm)Funciones: STP utiliza el algoritmo de spanning tree (STA) para determinar los puertos de switch que deben bloquearse a fin de evitar que se generen loops.

7. El STA designa un único switch como puente raíz (root bridge) y lo utiliza como punto de referencia para todos los cálculos de rutas.

8. Todos los switches que comparten STP intercambian tramas de BPDU para determinar el switch que posee el menor ID de puente (BID) en la red

9. El BID está compuesto por un parámetro configurable conocido como Bridge Priority (por defecto con un valor igual a 32768) y el Bridge Mac Addres.STA (spanning-treealgorithm)Funciones: En caso que el Bridge Priority sea igual en todos los Switches, el Bridge MAC Addres (la dirección MAC más baja) permitirá elegir al Root Bridge.

10. El switch con el menor BID se transforma en el puente raízSTA (spanning-tree algorithm)Configuración BID:

11. STA (spanning-tree algorithm)Funciones: Después de determinar el puente raíz, el STA calcula la ruta más corta hacia el mismo.

12. El STA considera los costos tanto de la ruta como del puerto cuando determina la ruta que debe permanecer desbloqueada.

13. El costo de la ruta se calcula mediante los valores de costo de puerto asociados con las velocidades de estos.

14. La suma de los valores de costo de puerto determina el costo de ruta total para el puente raízSTA (spanning-tree algorithm)Calculo de Costo:
