El documento detalla la configuración y administración de switches Cisco, explicando los diferentes modos de acceso para los usuarios y la utilidad del historial de comandos para la gestión de configuraciones. Se incluyen instrucciones para restaurar configuraciones y utilizar servidores TFTP. Además, se mencionan las diferencias entre direcciones MAC dinámicas y estáticas, así como herramientas de configuración basadas en web.

1. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.3 Configuración de la administración de los Switches

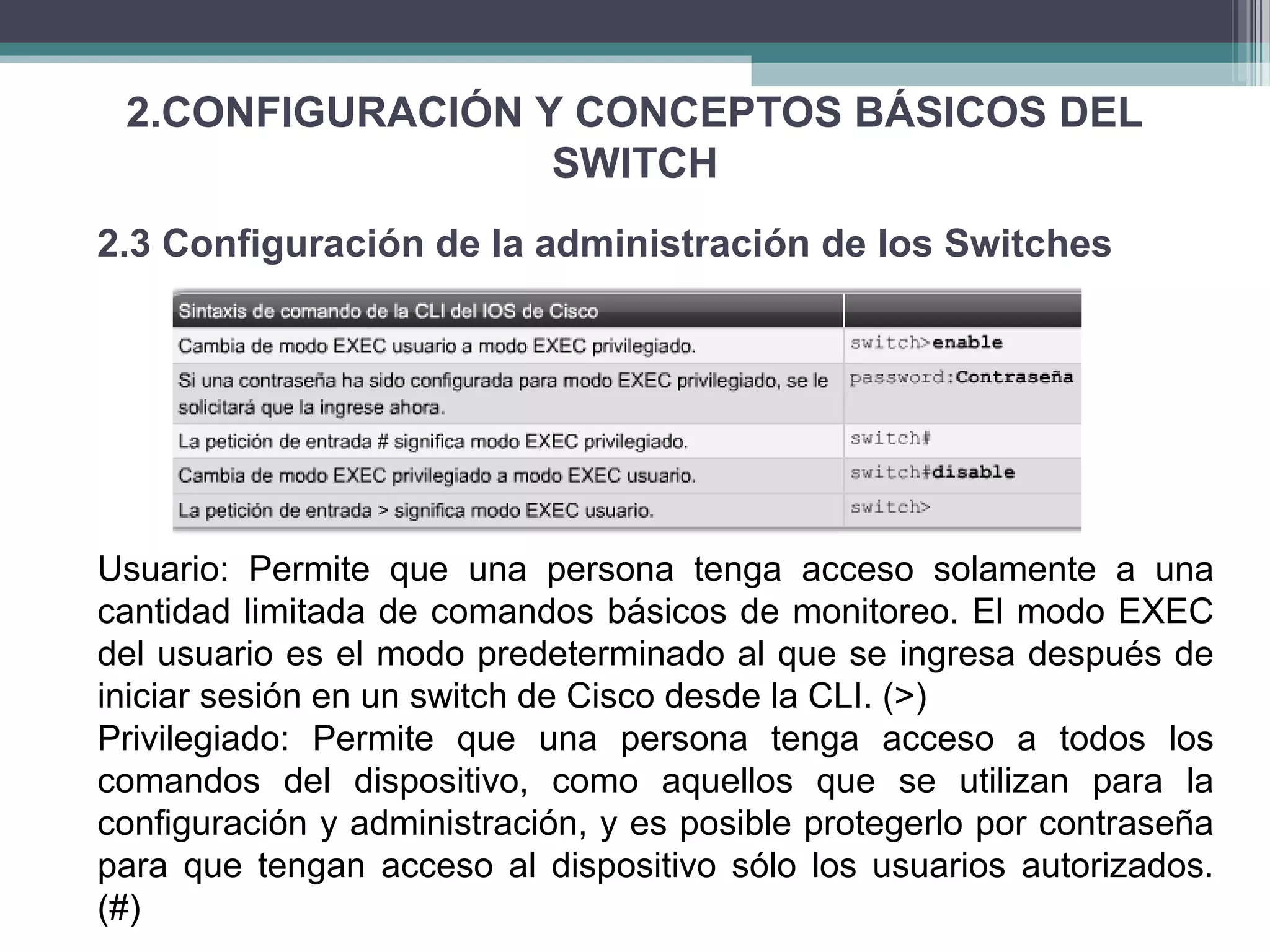

Usuario: Permite que una persona tenga acceso solamente a una
cantidad limitada de comandos básicos de monitoreo. El modo EXEC
del usuario es el modo predeterminado al que se ingresa después de
iniciar sesión en un switch de Cisco desde la CLI. (>)
Privilegiado: Permite que una persona tenga acceso a todos los
comandos del dispositivo, como aquellos que se utilizan para la
configuración y administración, y es posible protegerlo por contraseña
para que tengan acceso al dispositivo sólo los usuarios autorizados.
(#)

2. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.3 Configuración de la administración de los Switches

3. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.3 Configuración de la administración de los Switches

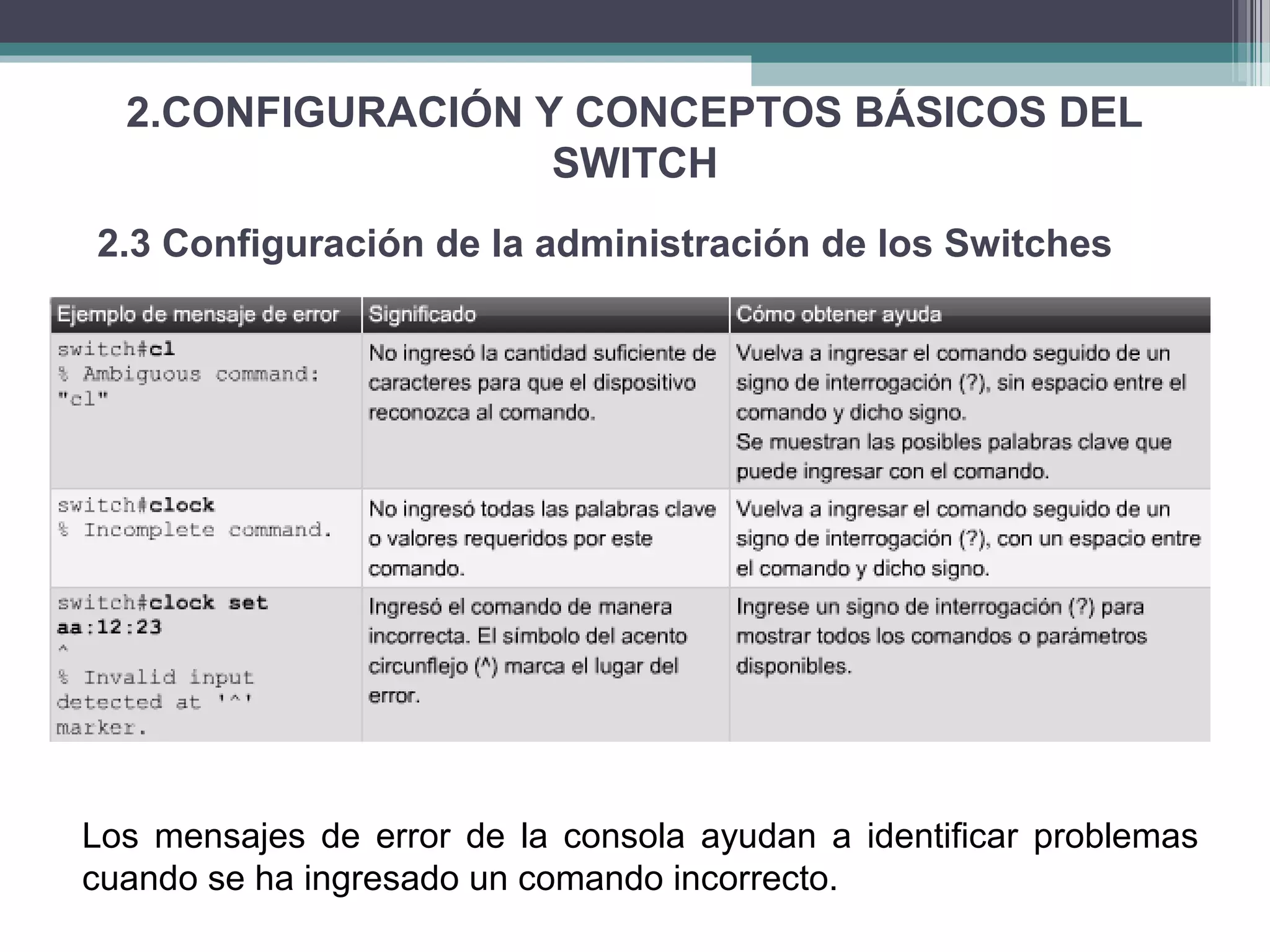

Los mensajes de error de la consola ayudan a identificar problemas
cuando se ha ingresado un comando incorrecto.

4. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH

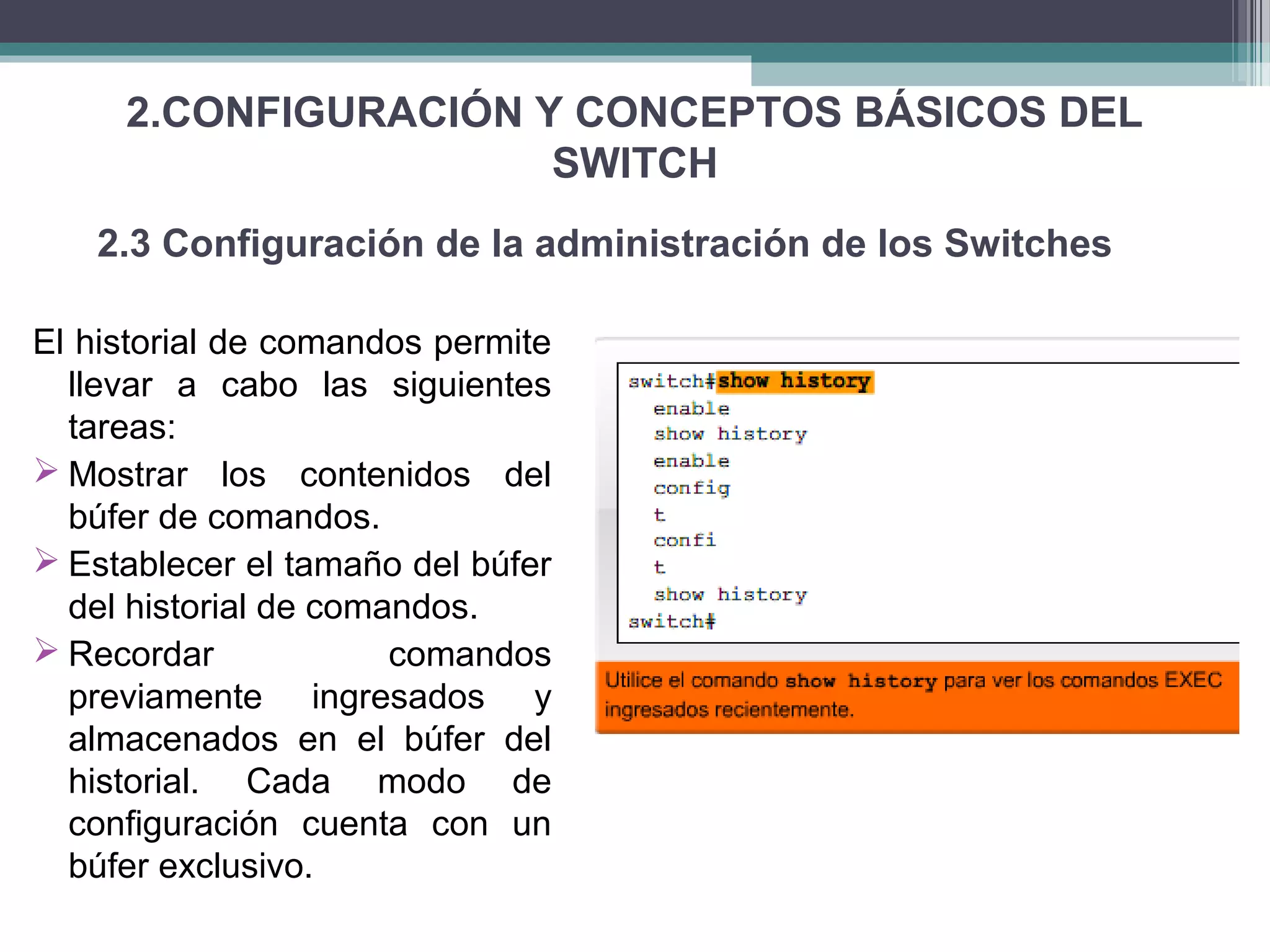

El historial de comandos permite
llevar a cabo las siguientes
tareas:
 Mostrar los contenidos del
búfer de comandos.
 Establecer el tamaño del búfer
del historial de comandos.
 Recordar comandos
previamente ingresados y
almacenados en el búfer del
historial. Cada modo de
configuración cuenta con un
búfer exclusivo.
2.3 Configuración de la administración de los Switches

5. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.3 Configuración de la administración de los Switches

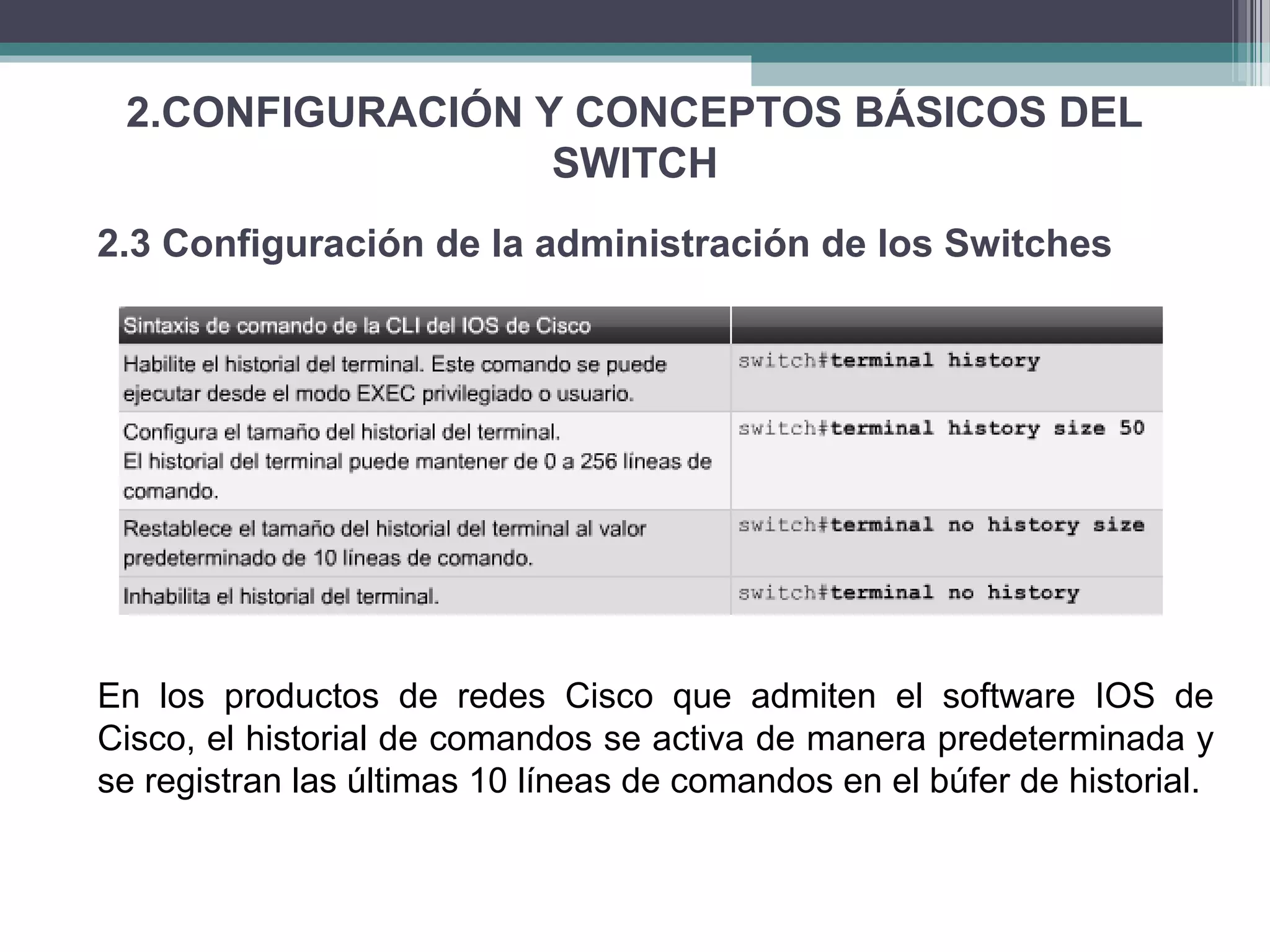

En los productos de redes Cisco que admiten el software IOS de
Cisco, el historial de comandos se activa de manera predeterminada y
se registran las últimas 10 líneas de comandos en el búfer de historial.

6. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH

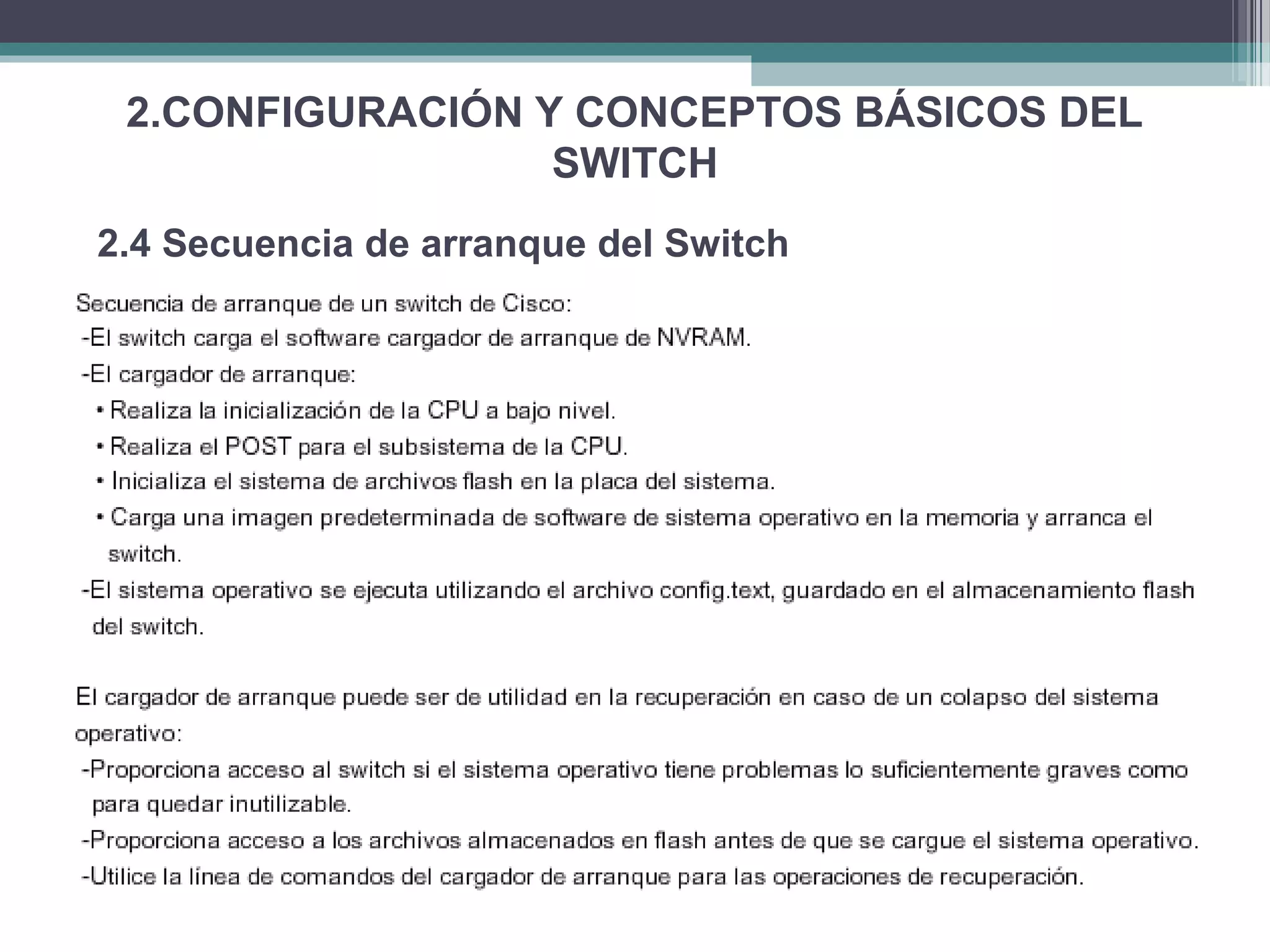

2.4 Secuencia de arranque del Switch

7. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.5 Configuración básica del Switch

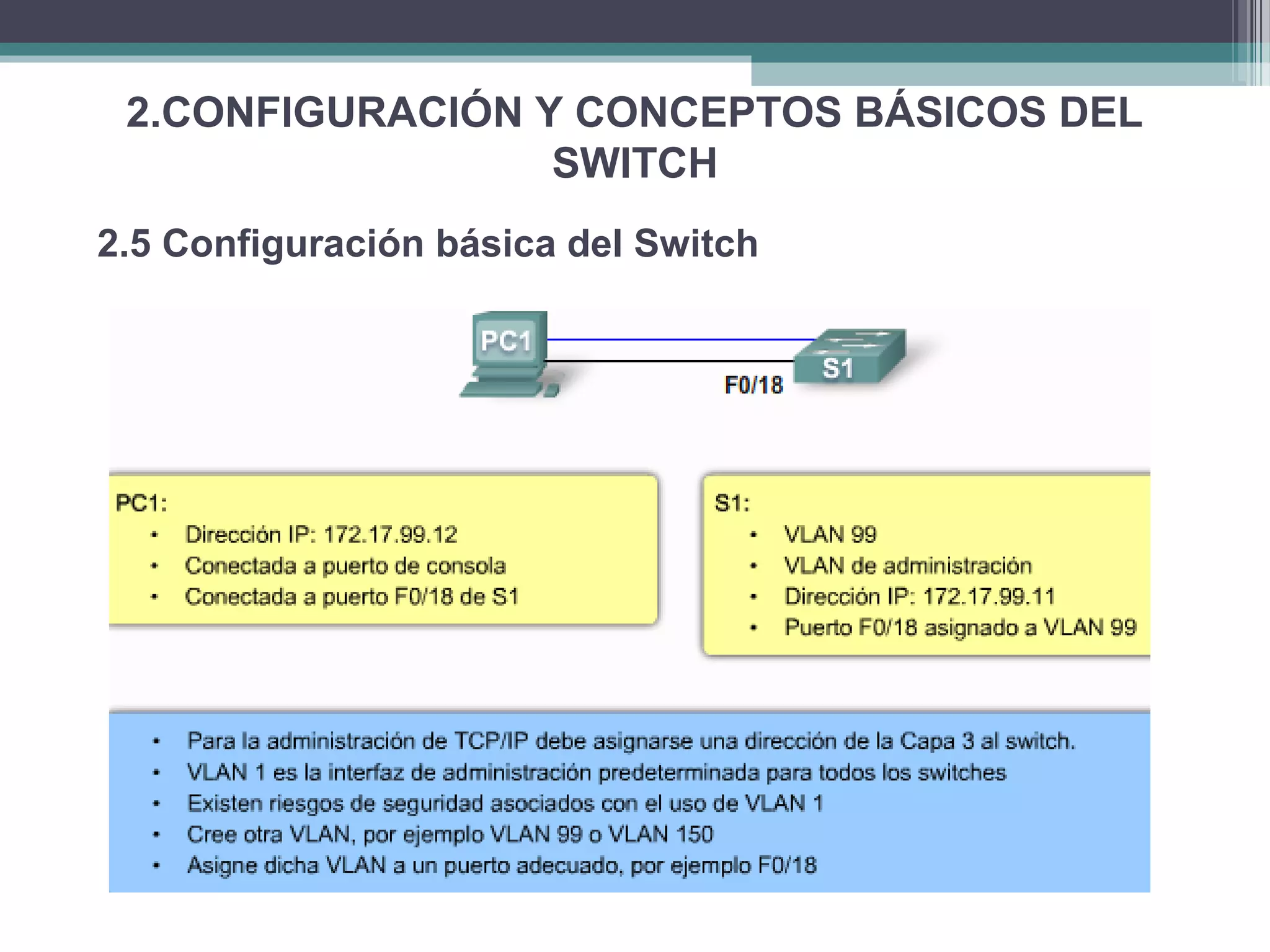

8. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.5 Configuración básica del Switch

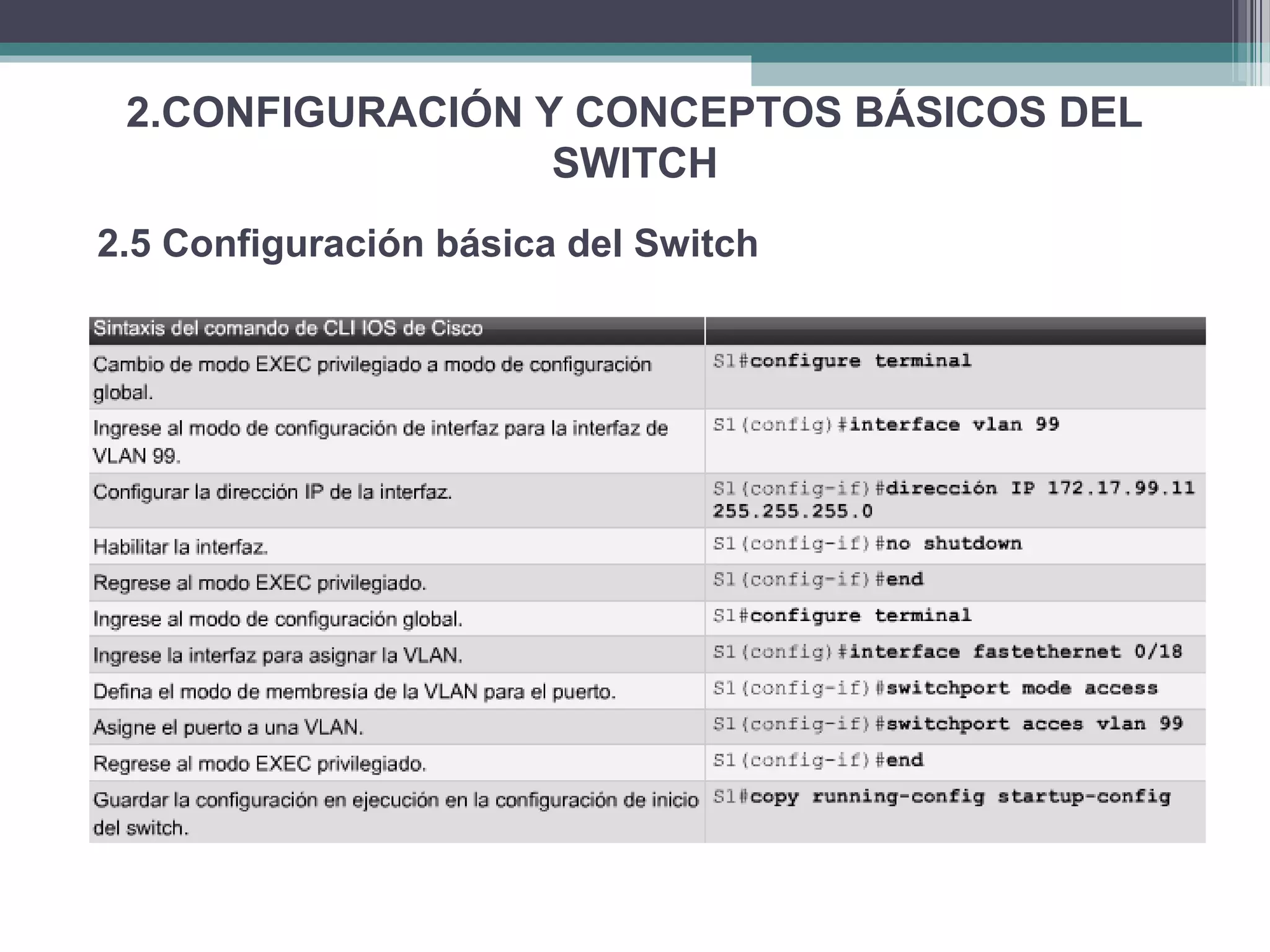

9. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.5 Configuración básica del Switch

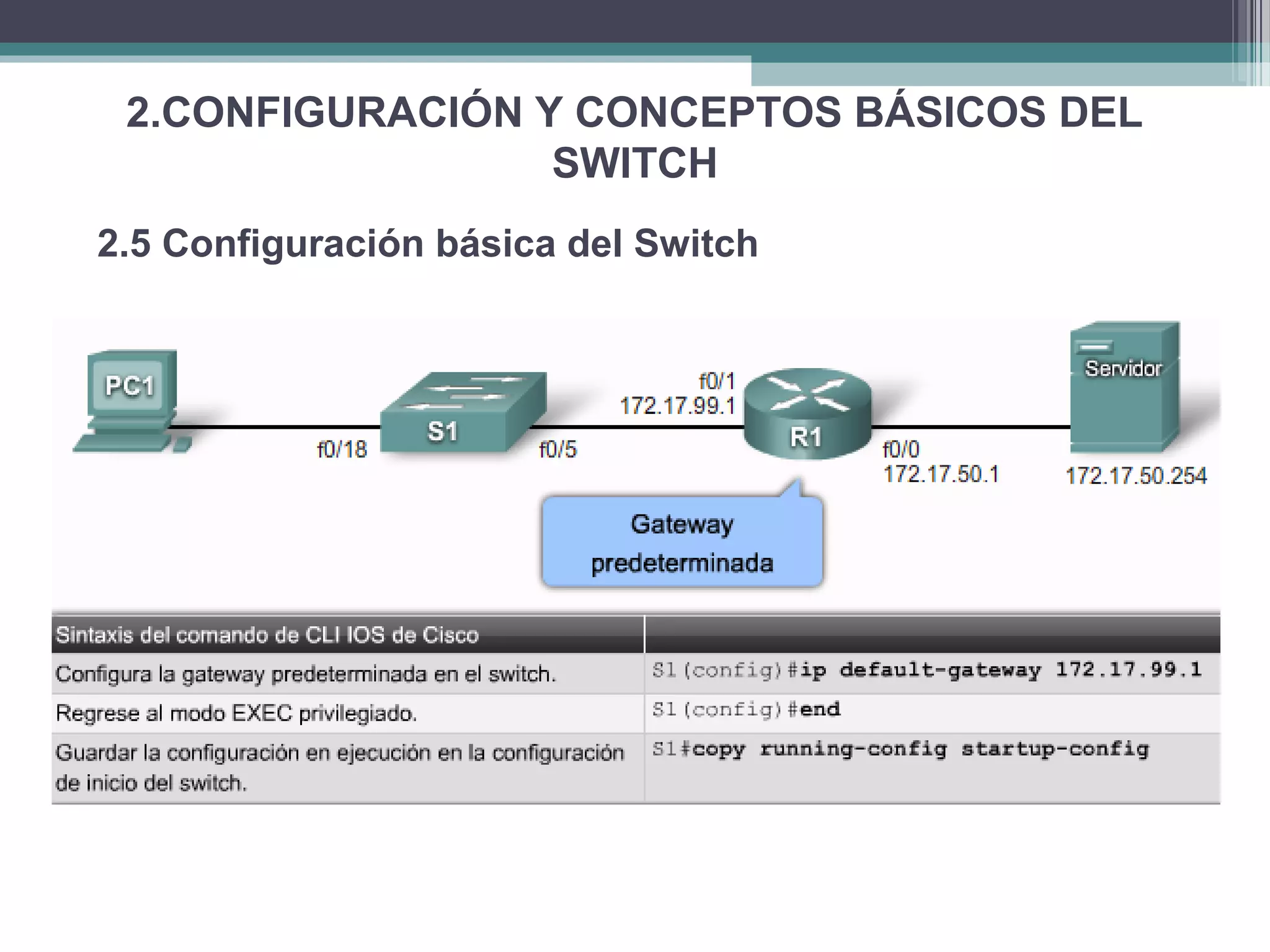

10. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.5 Configuración básica del Switch

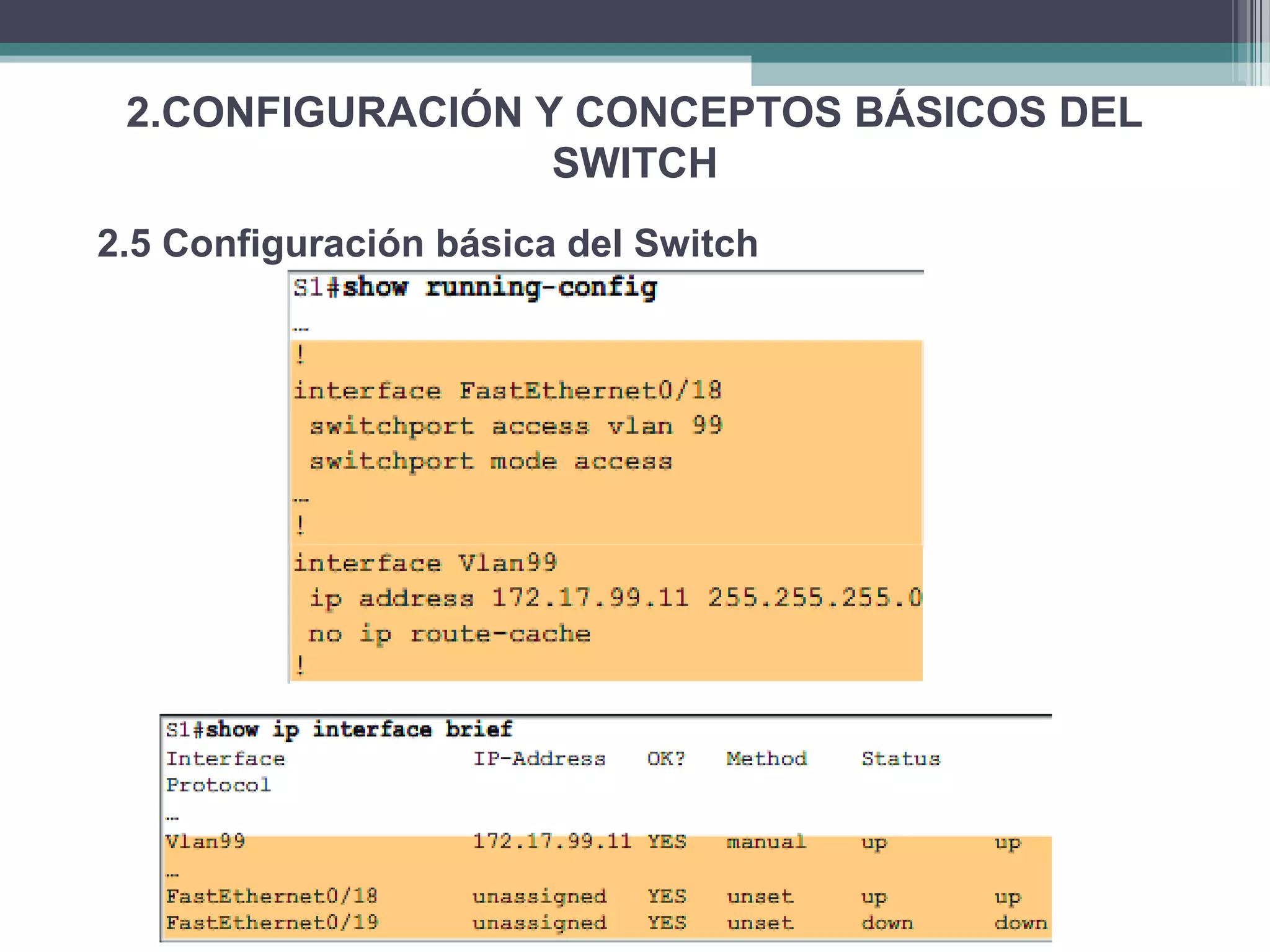

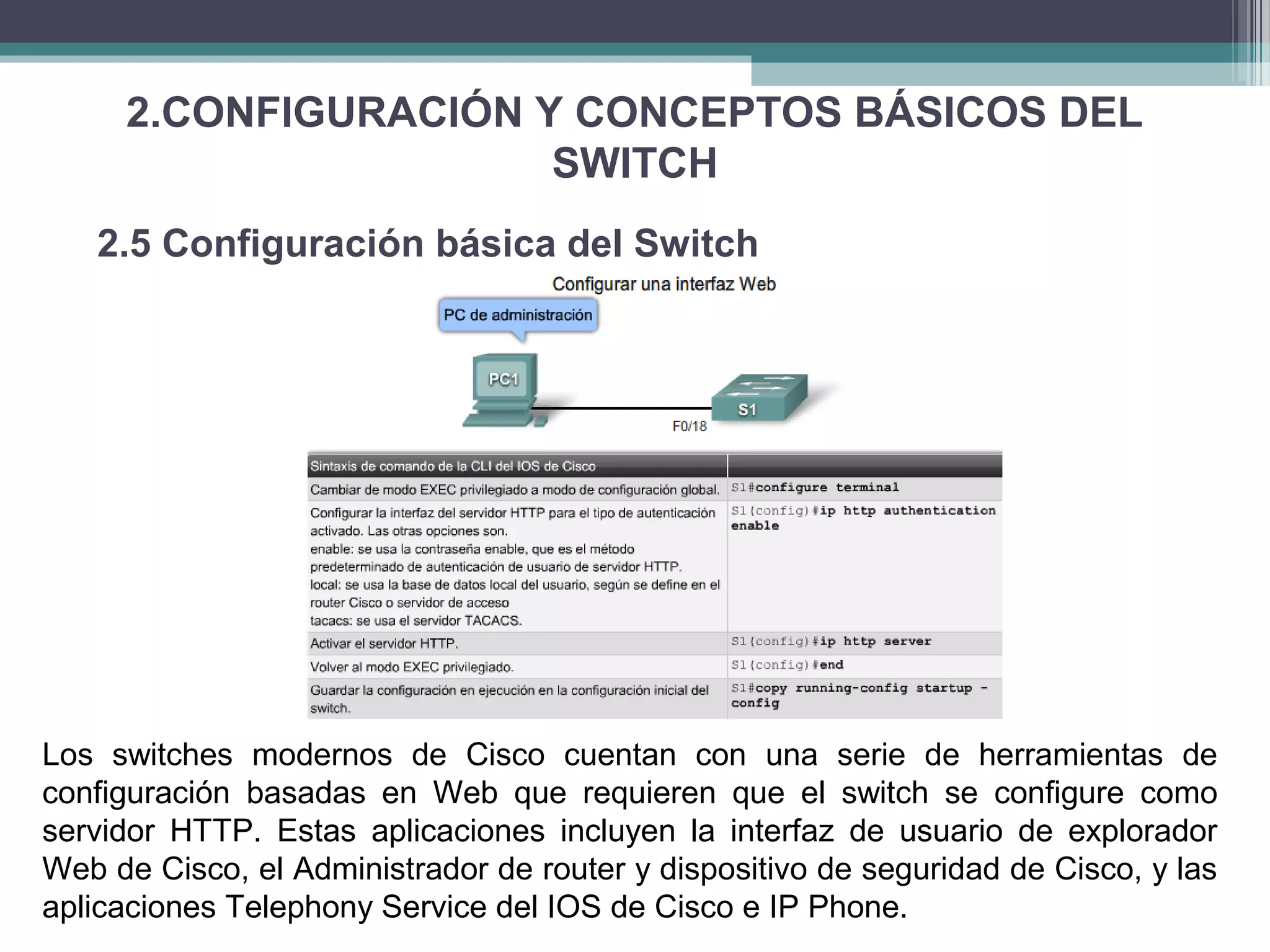

11. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.5 Configuración básica del Switch
Los switches modernos de Cisco cuentan con una serie de herramientas de
configuración basadas en Web que requieren que el switch se configure como
servidor HTTP. Estas aplicaciones incluyen la interfaz de usuario de explorador
Web de Cisco, el Administrador de router y dispositivo de seguridad de Cisco, y las
aplicaciones Telephony Service del IOS de Cisco e IP Phone.

12. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH

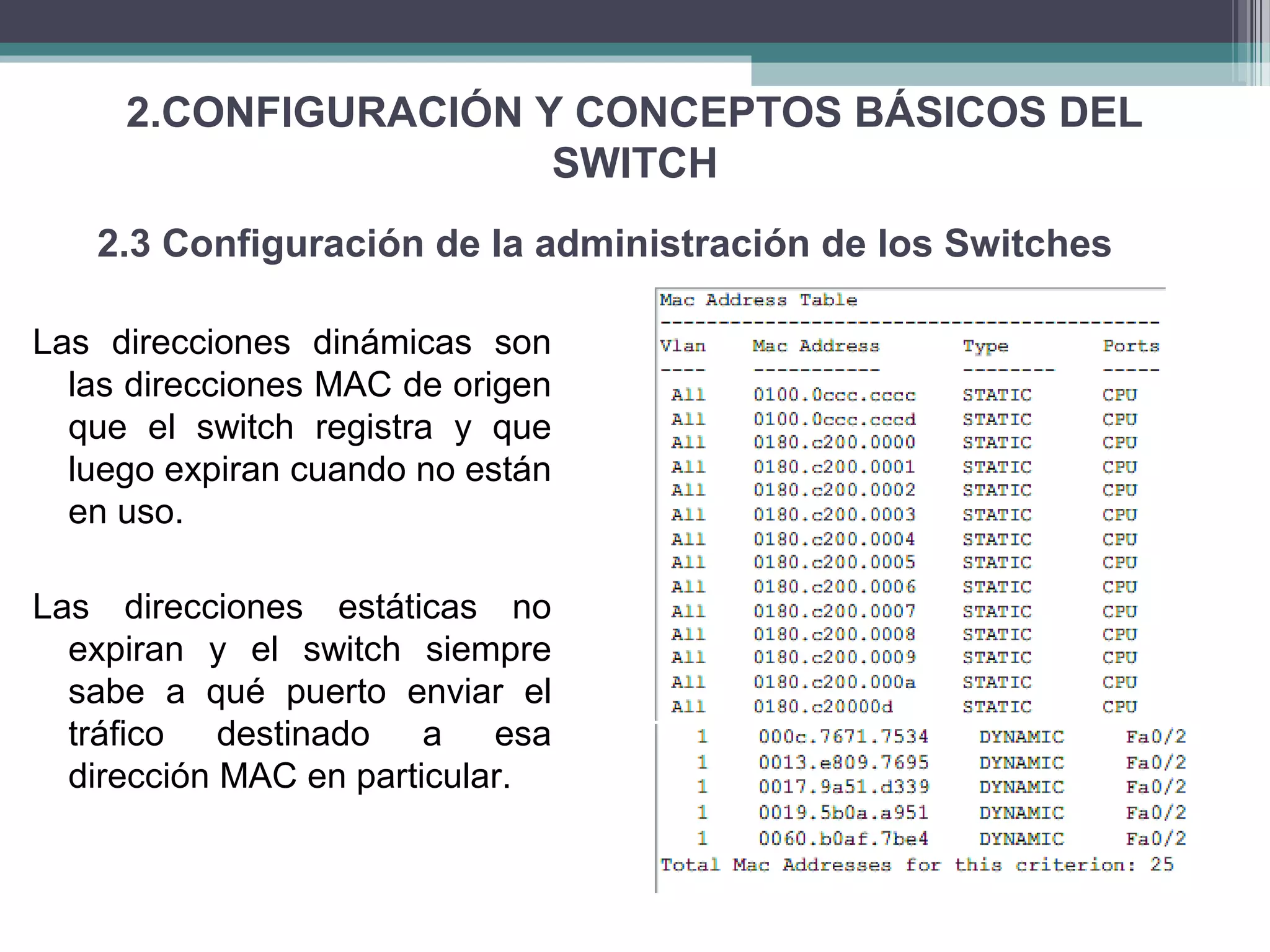

Las direcciones dinámicas son
las direcciones MAC de origen
que el switch registra y que
luego expiran cuando no están
en uso.
Las direcciones estáticas no
expiran y el switch siempre
sabe a qué puerto enviar el
tráfico destinado a esa
dirección MAC en particular.
2.3 Configuración de la administración de los Switches

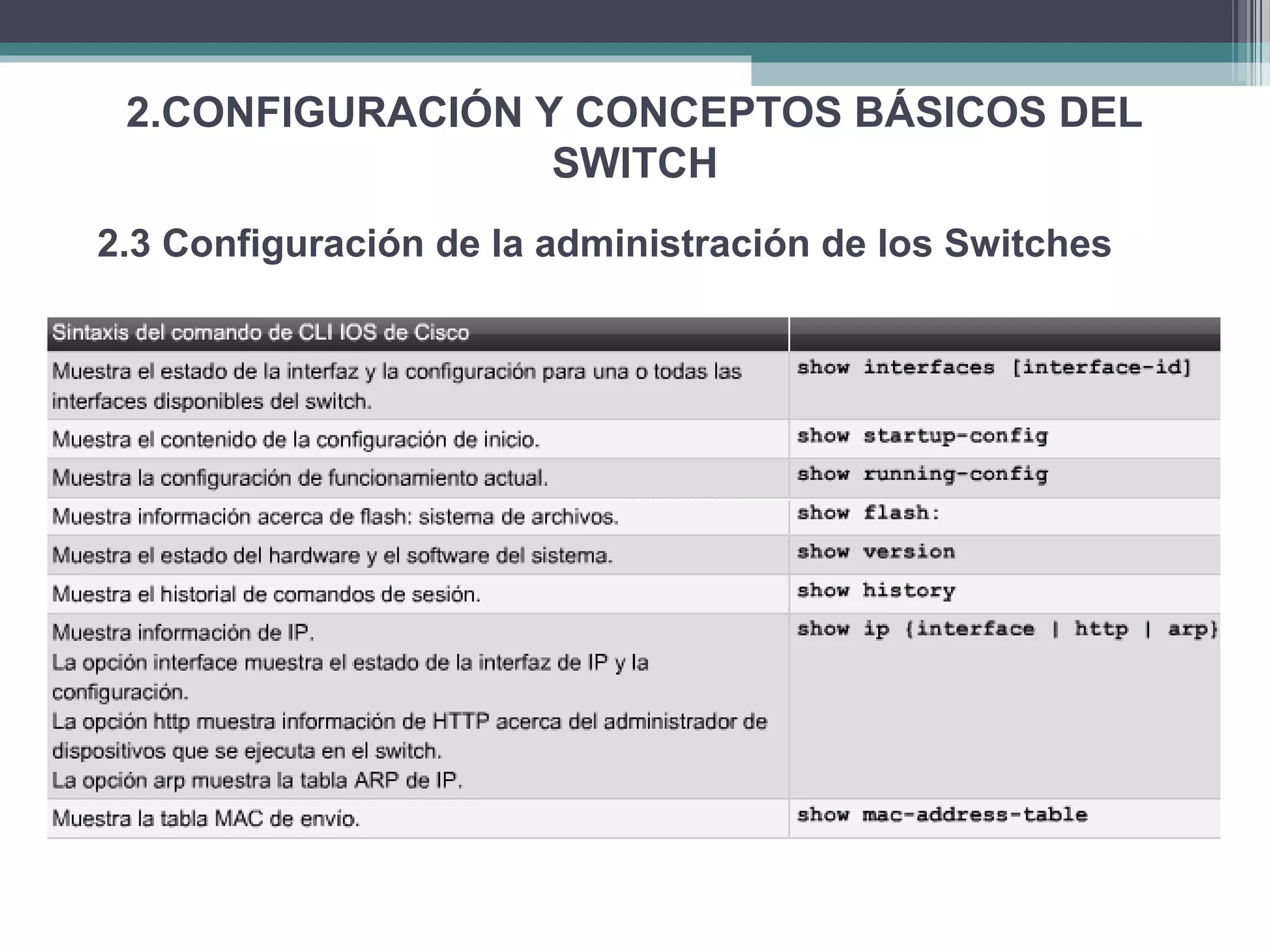

13. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.3 Configuración de la administración de los Switches

14. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.3 Configuración de la administración de los Switches

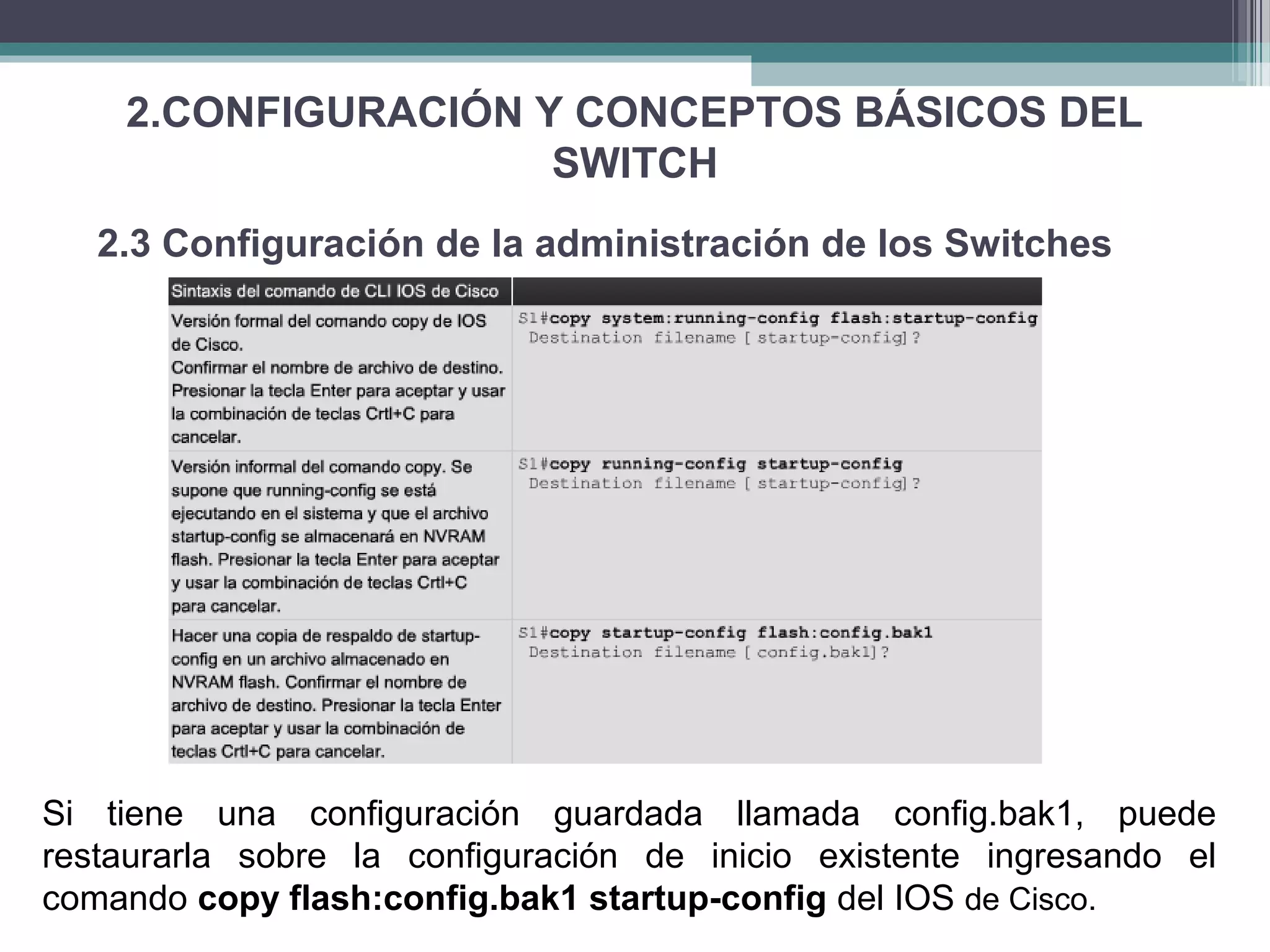

Si tiene una configuración guardada llamada config.bak1, puede
restaurarla sobre la configuración de inicio existente ingresando el
comando copy flash:config.bak1 startup-config del IOS de Cisco.

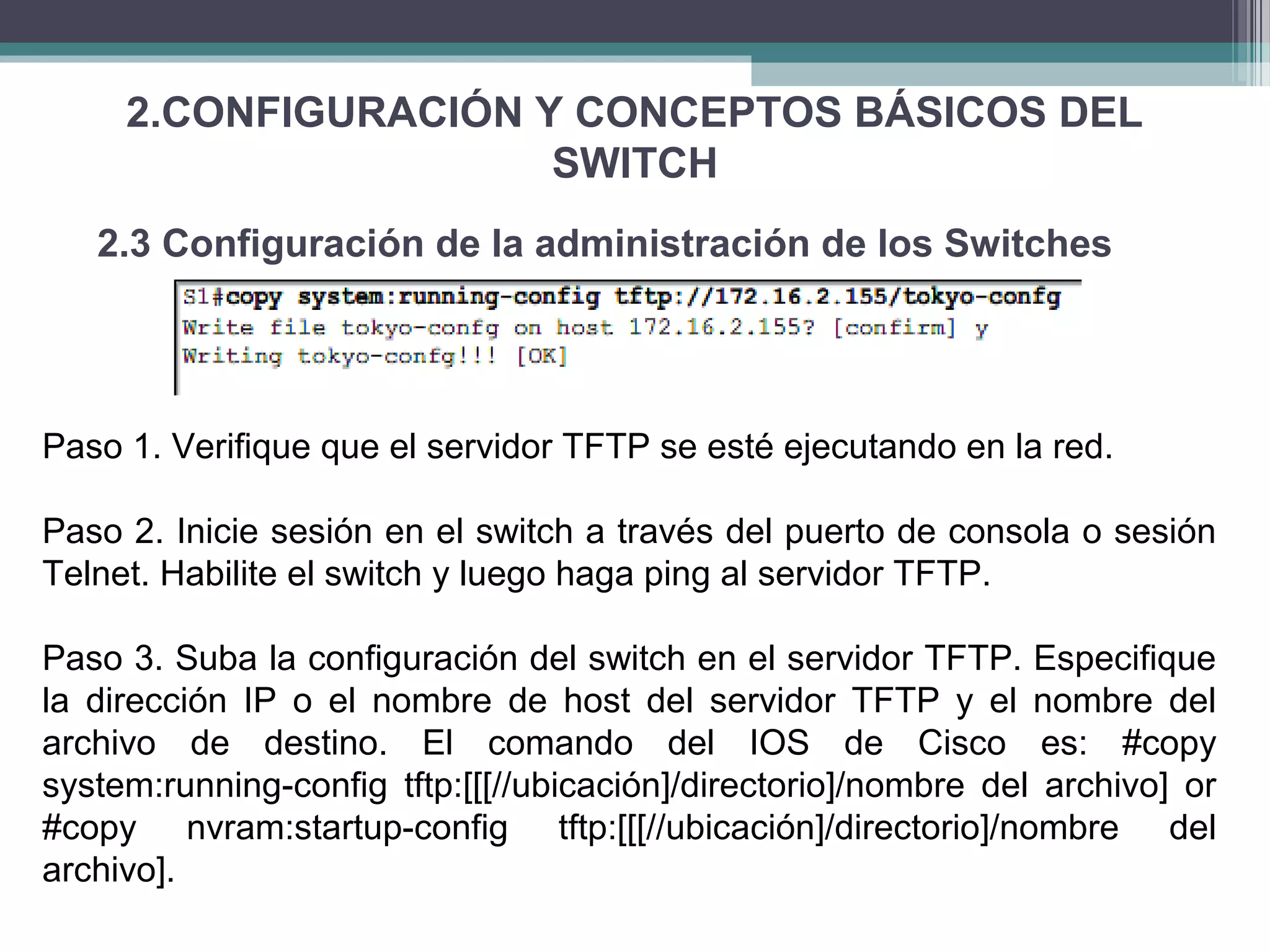

15. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.3 Configuración de la administración de los Switches
Paso 1. Verifique que el servidor TFTP se esté ejecutando en la red.
Paso 2. Inicie sesión en el switch a través del puerto de consola o sesión
Telnet. Habilite el switch y luego haga ping al servidor TFTP.
Paso 3. Suba la configuración del switch en el servidor TFTP. Especifique
la dirección IP o el nombre de host del servidor TFTP y el nombre del
archivo de destino. El comando del IOS de Cisco es: #copy
system:running-config tftp:[[[//ubicación]/directorio]/nombre del archivo] or
#copy nvram:startup-config tftp:[[[//ubicación]/directorio]/nombre del
archivo].

16. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.3 Configuración de la administración de los Switches
(config-line)# line console 0.
(config-line)# no password
(config-line)# no login
(config-line)# end

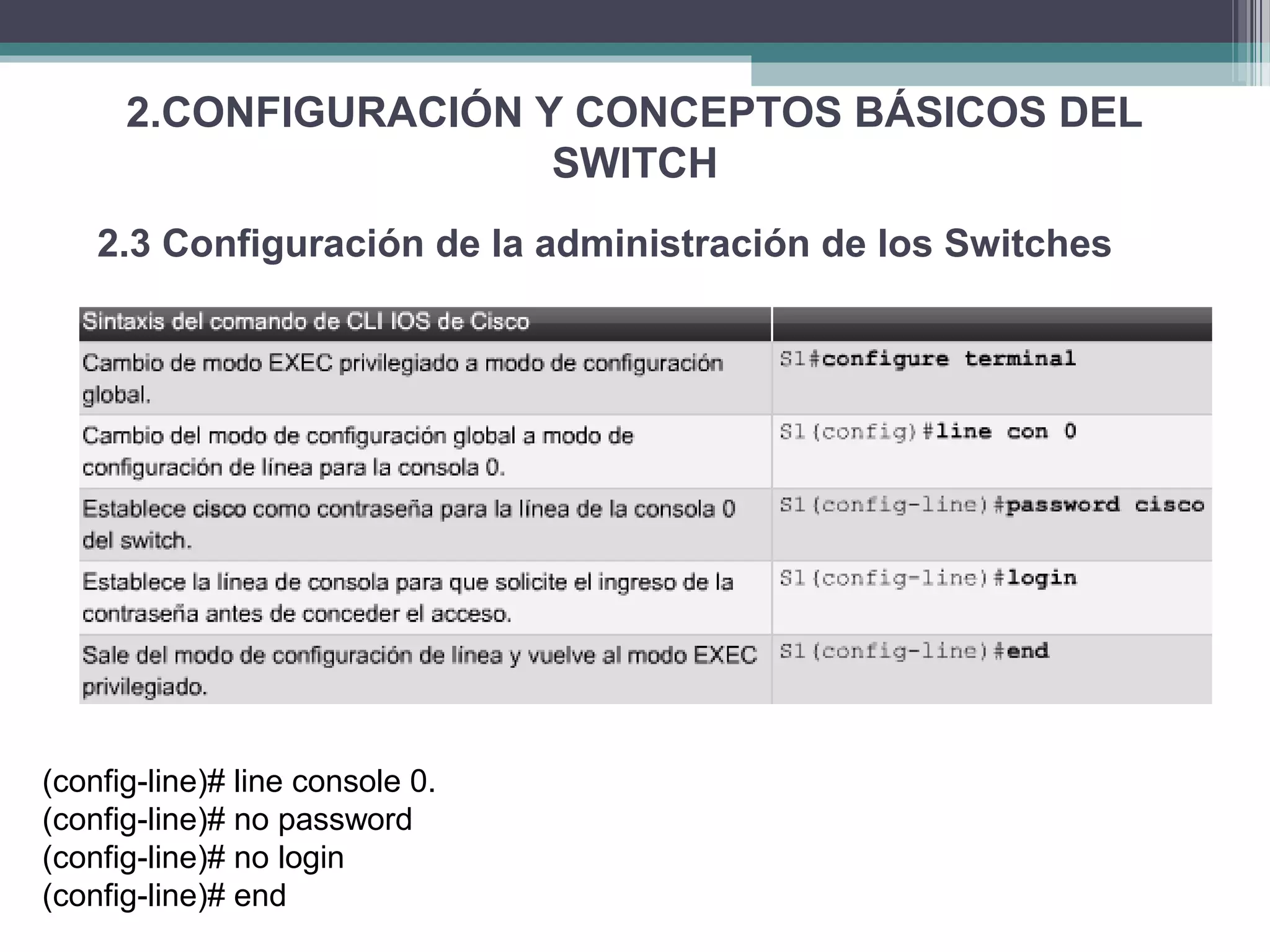

17. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.3 Configuración de la administración de los Switches
(config-line)# line console 0.
(config-line)# no password
(config-line)# no login
(config-line)# end

18. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH

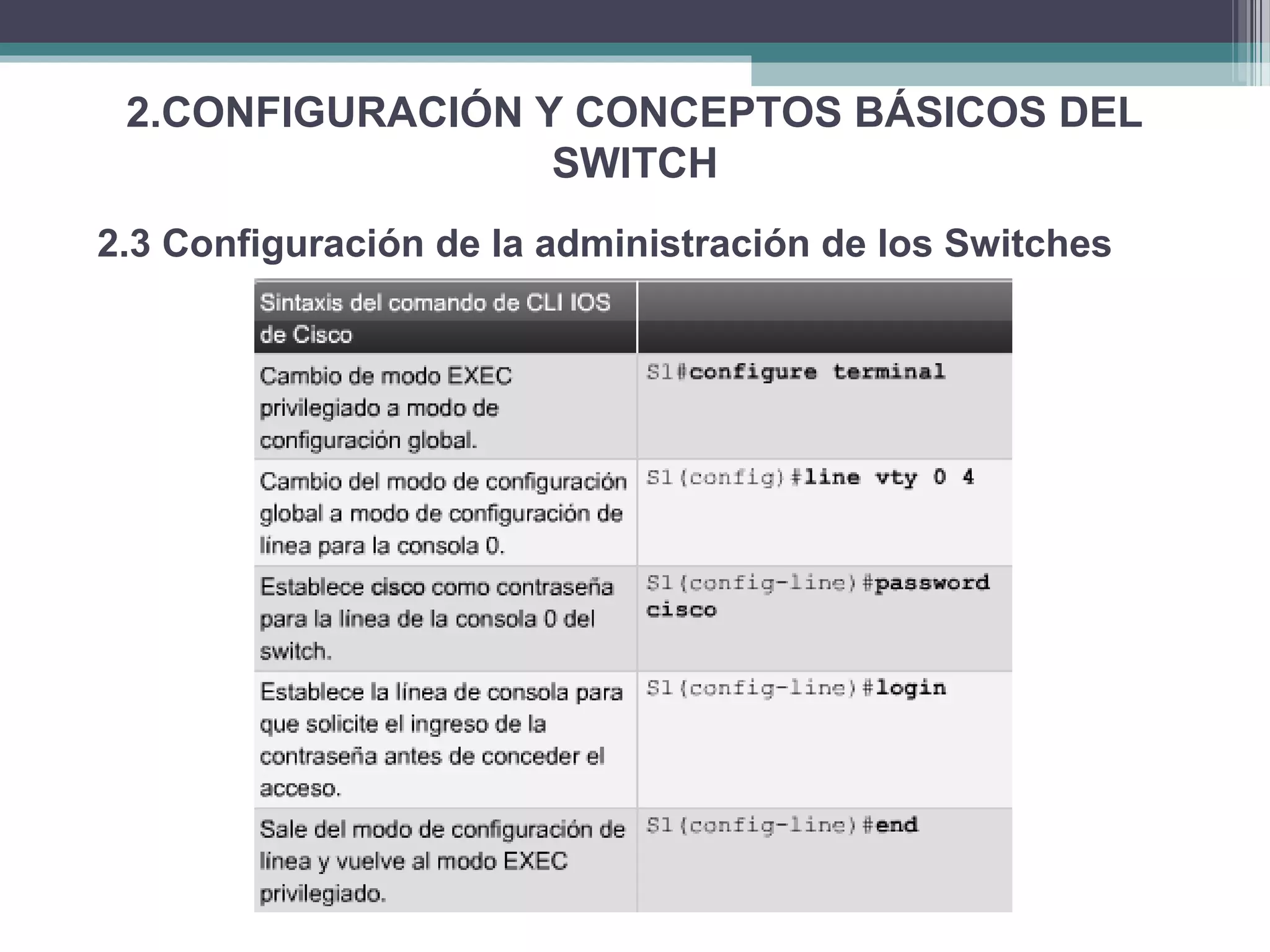

2.3 Configuración de la administración de los Switches

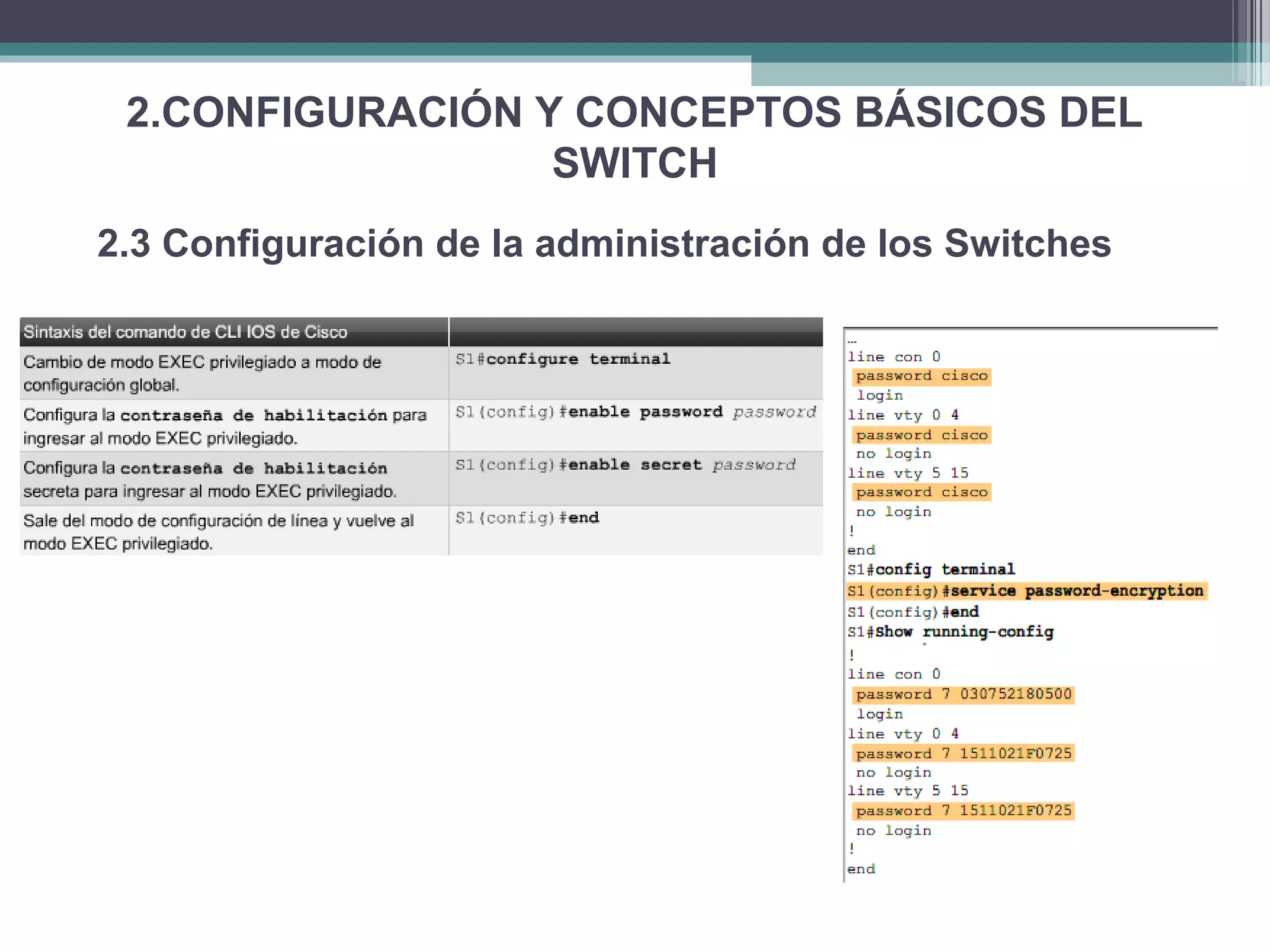

19. 2.CONFIGURACIÓN Y CONCEPTOS BÁSICOS DEL
SWITCH
2.3 Configuración de la administración de los Switches
