CCNA Routing & Switching. Novedades Enrutamiento. OSPF Multiárea y OSPFv3

GRUPO ACADEMIA POSTAL
CCNA Routing & Switching
Novedades en Enrutamiento
Centro de Nuevas Tecnologías de Galicia
14 de abril 2014

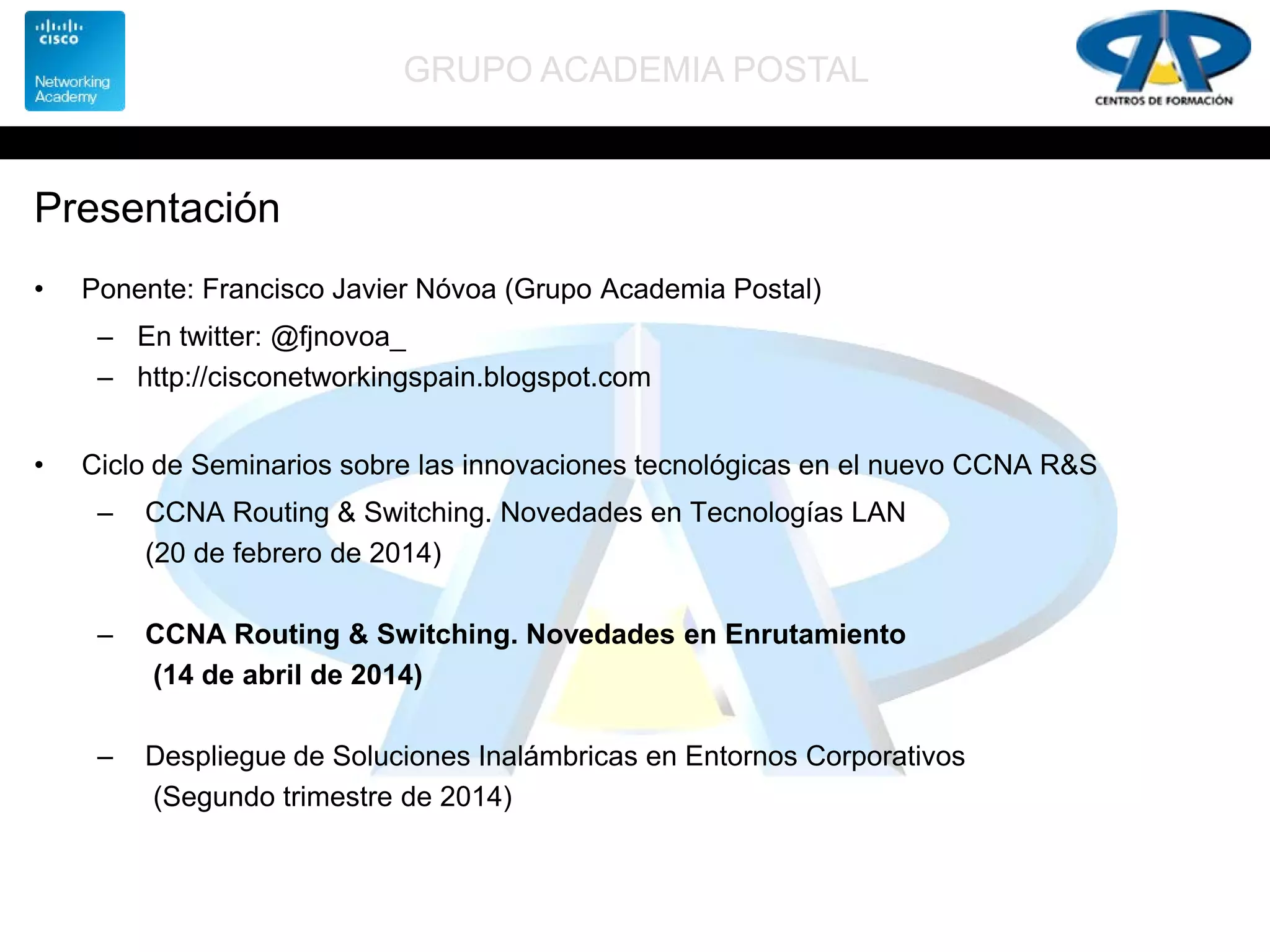

Presentación
• Ponente: Francisco Javier Nóvoa (Grupo Academia Postal)
– En twitter: @fjnovoa_
– http://cisconetworkingspain.blogspot.com
• Ciclo de Seminarios sobre las innovaciones tecnológicas en el nuevo CCNA R&S
– CCNA Routing & Switching. Novedades en Tecnologías LAN
(20 de febrero de 2014)
– CCNA Routing & Switching. Novedades en Enrutamiento
(14 de abril de 2014)
– Despliegue de Soluciones Inalámbricas en Entornos Corporativos
(Segundo trimestre de 2014)

Enrutamiento Básico

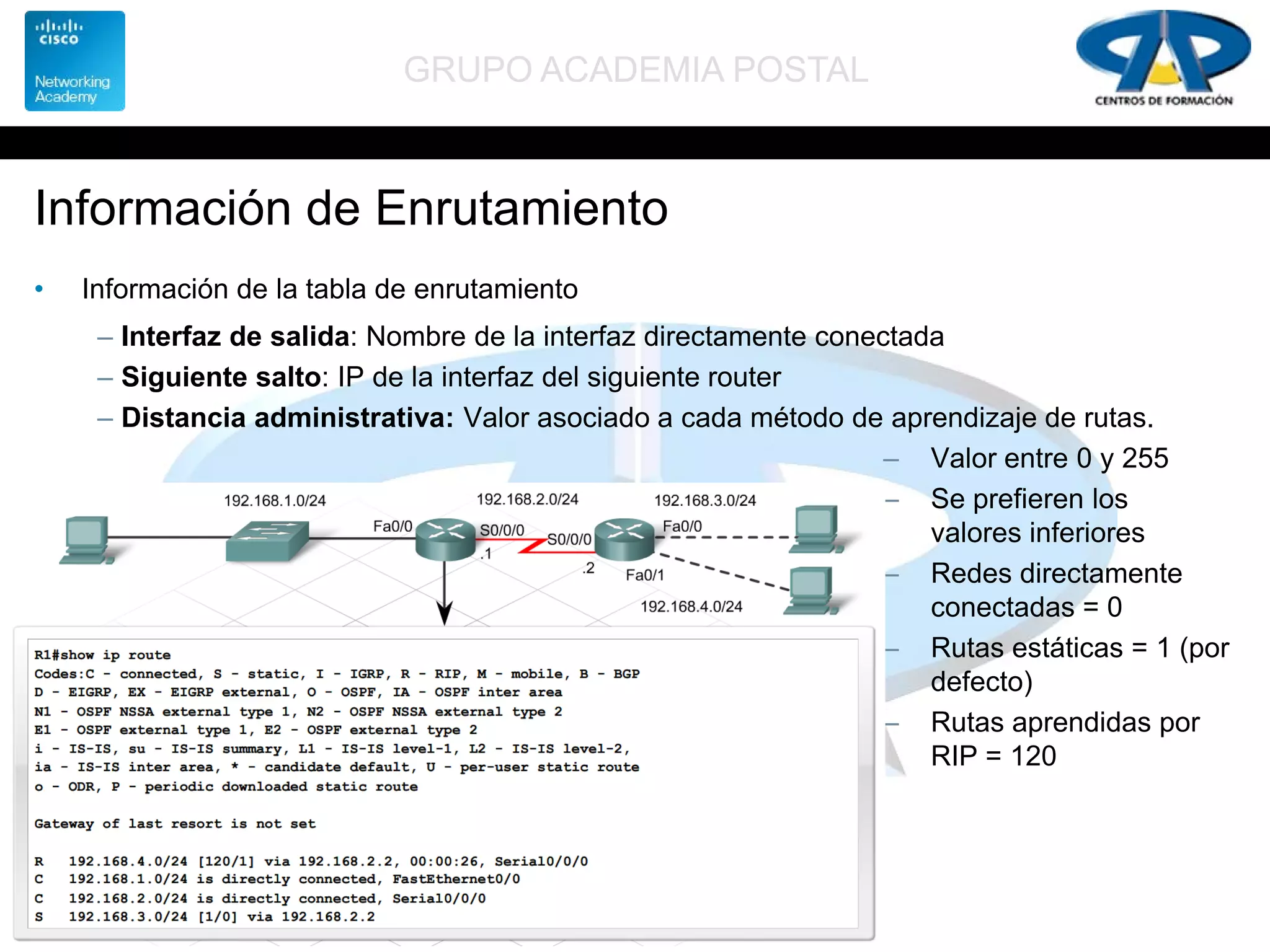

Información de Enrutamiento
• Información de la tabla de enrutamiento
– Interfaz de salida: Nombre de la interfaz directamente conectada
– Siguiente salto: IP de la interfaz del siguiente router
– Distancia administrativa: Valor asociado a cada método de aprendizaje de rutas.
– Valor entre 0 y 255
– Se prefieren los
valores inferiores
– Redes directamente
conectadas = 0
– Rutas estáticas = 1 (por
defecto)
– Rutas aprendidas por
RIP = 120

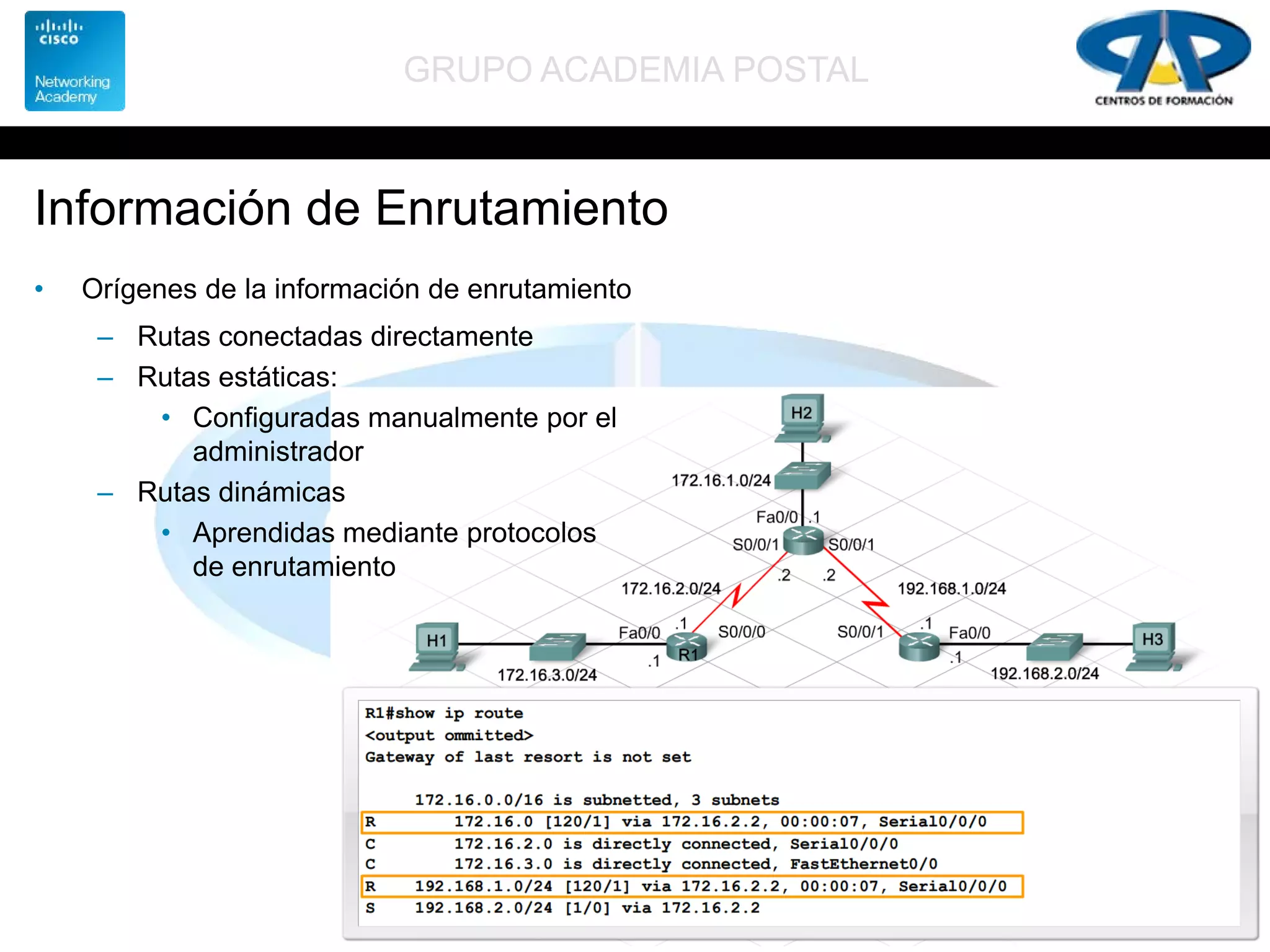

• Orígenes de la información de enrutamiento
– Rutas conectadas directamente
– Rutas estáticas:
• Configuradas manualmente por el
administrador
– Rutas dinámicas
• Aprendidas mediante protocolos
de enrutamiento
Información de Enrutamiento

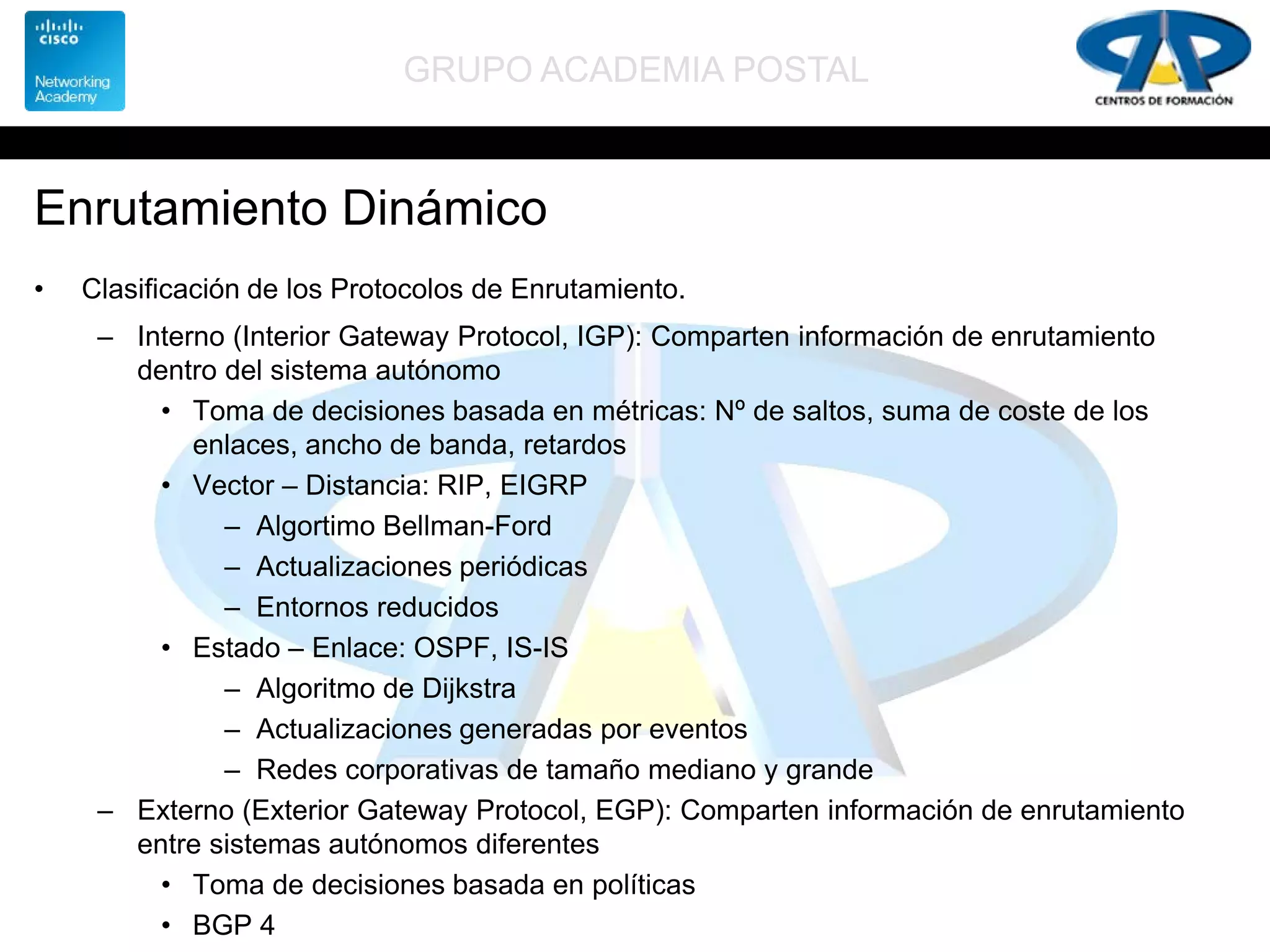

Enrutamiento Dinámico
• Clasificación de los Protocolos de Enrutamiento.
– Interno (Interior Gateway Protocol, IGP): Comparten información de enrutamiento
dentro del sistema autónomo
• Toma de decisiones basada en métricas: Nº de saltos, suma de coste de los
enlaces, ancho de banda, retardos
• Vector – Distancia: RIP, EIGRP
– Algortimo Bellman-Ford
– Actualizaciones periódicas
– Entornos reducidos
• Estado – Enlace: OSPF, IS-IS
– Algoritmo de Dijkstra
– Actualizaciones generadas por eventos
– Redes corporativas de tamaño mediano y grande
– Externo (Exterior Gateway Protocol, EGP): Comparten información de enrutamiento
entre sistemas autónomos diferentes
• Toma de decisiones basada en políticas
• BGP 4

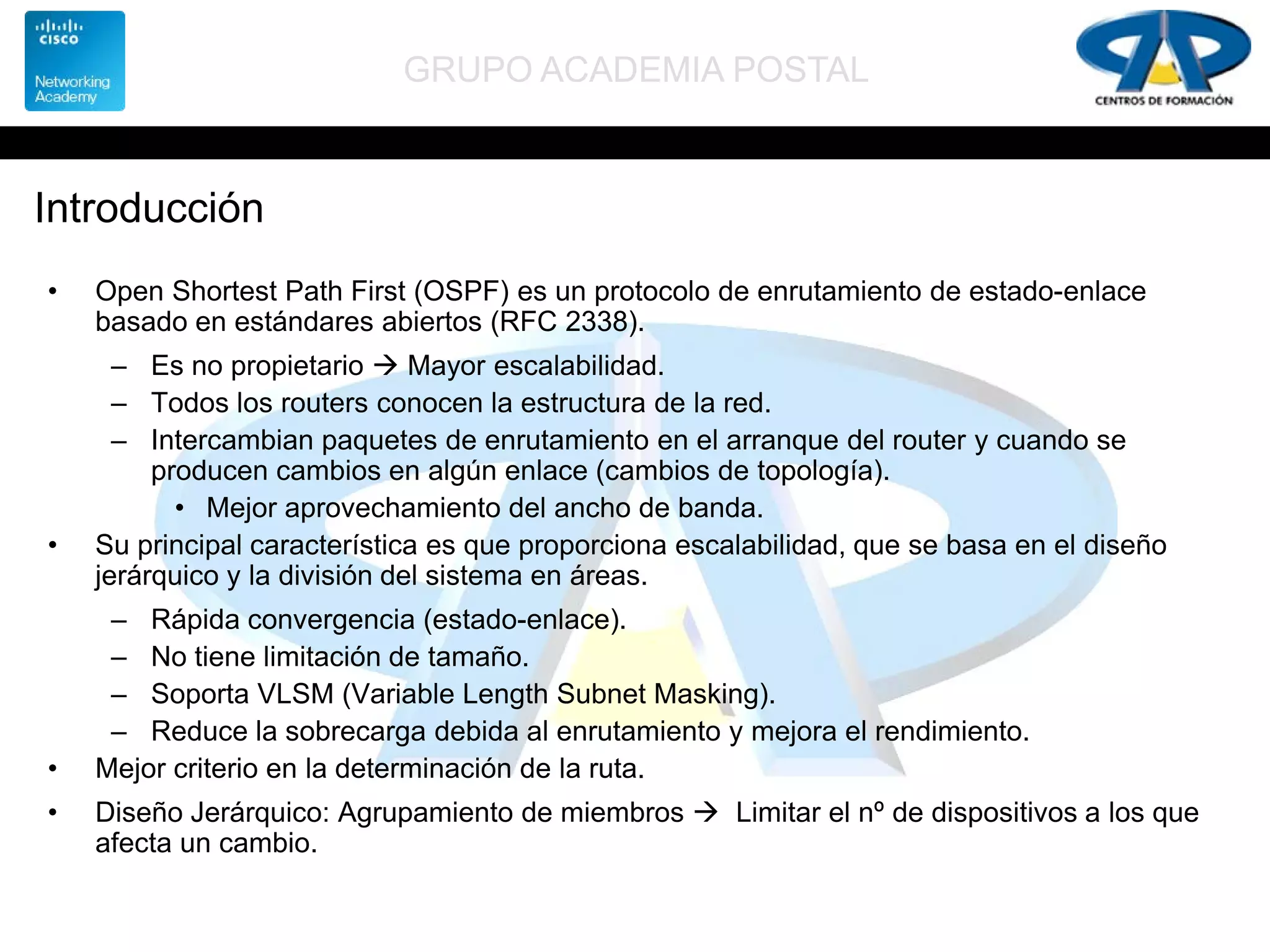

Introducción
• Open Shortest Path First (OSPF) es un protocolo de enrutamiento de estado-enlace
basado en estándares abiertos (RFC 2338).
– Es no propietario  Mayor escalabilidad.
– Todos los routers conocen la estructura de la red.
– Intercambian paquetes de enrutamiento en el arranque del router y cuando se
producen cambios en algún enlace (cambios de topología).
• Mejor aprovechamiento del ancho de banda.
• Su principal característica es que proporciona escalabilidad, que se basa en el diseño
jerárquico y la división del sistema en áreas.
– Rápida convergencia (estado-enlace).
– No tiene limitación de tamaño.
– Soporta VLSM (Variable Length Subnet Masking).
– Reduce la sobrecarga debida al enrutamiento y mejora el rendimiento.
• Mejor criterio en la determinación de la ruta.
• Diseño Jerárquico: Agrupamiento de miembros  Limitar el nº de dispositivos a los que
afecta un cambio.

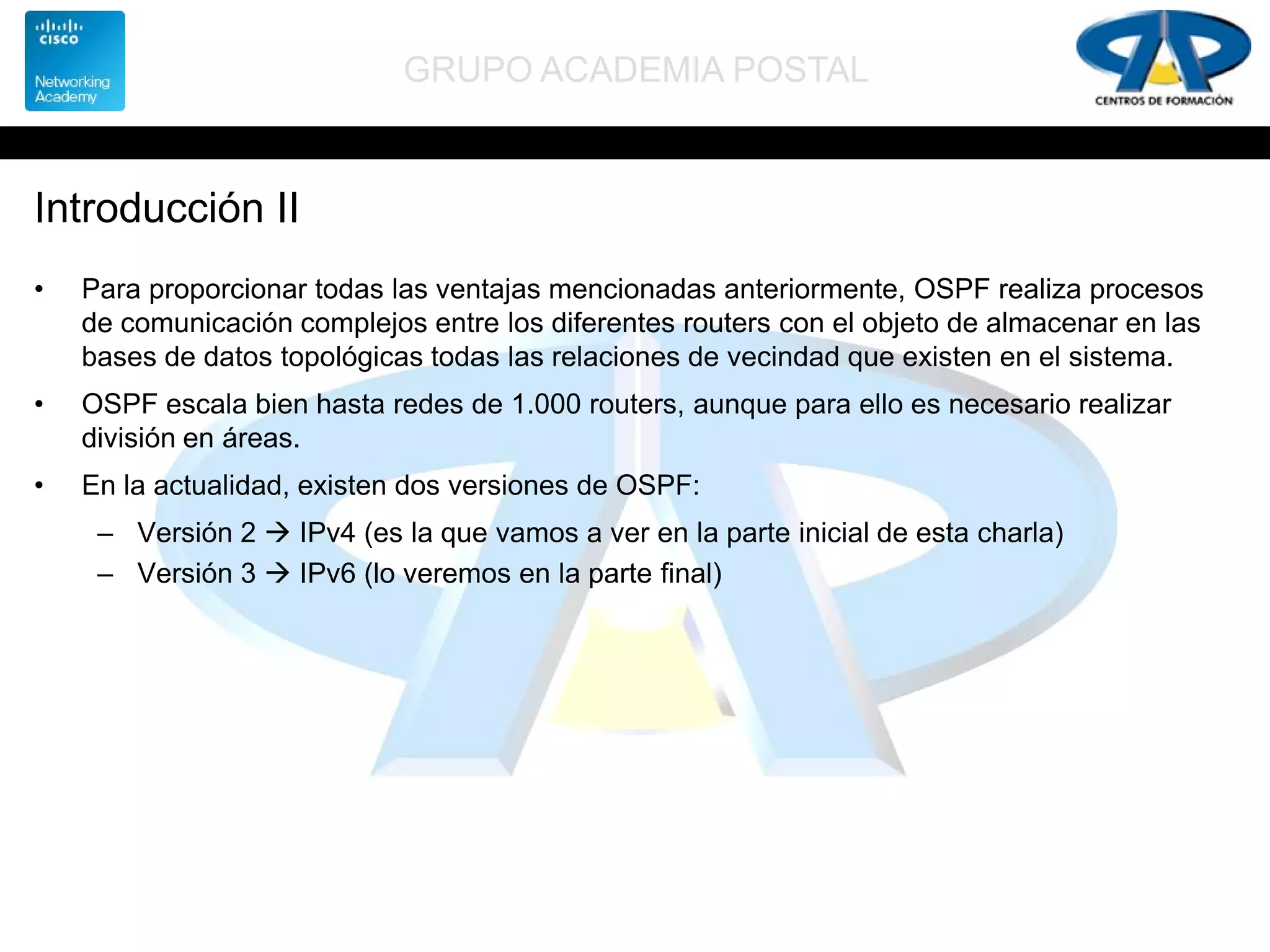

Introducción II
• Para proporcionar todas las ventajas mencionadas anteriormente, OSPF realiza procesos
de comunicación complejos entre los diferentes routers con el objeto de almacenar en las
bases de datos topológicas todas las relaciones de vecindad que existen en el sistema.
• OSPF escala bien hasta redes de 1.000 routers, aunque para ello es necesario realizar
división en áreas.
• En la actualidad, existen dos versiones de OSPF:
– Versión 2  IPv4 (es la que vamos a ver en la parte inicial de esta charla)

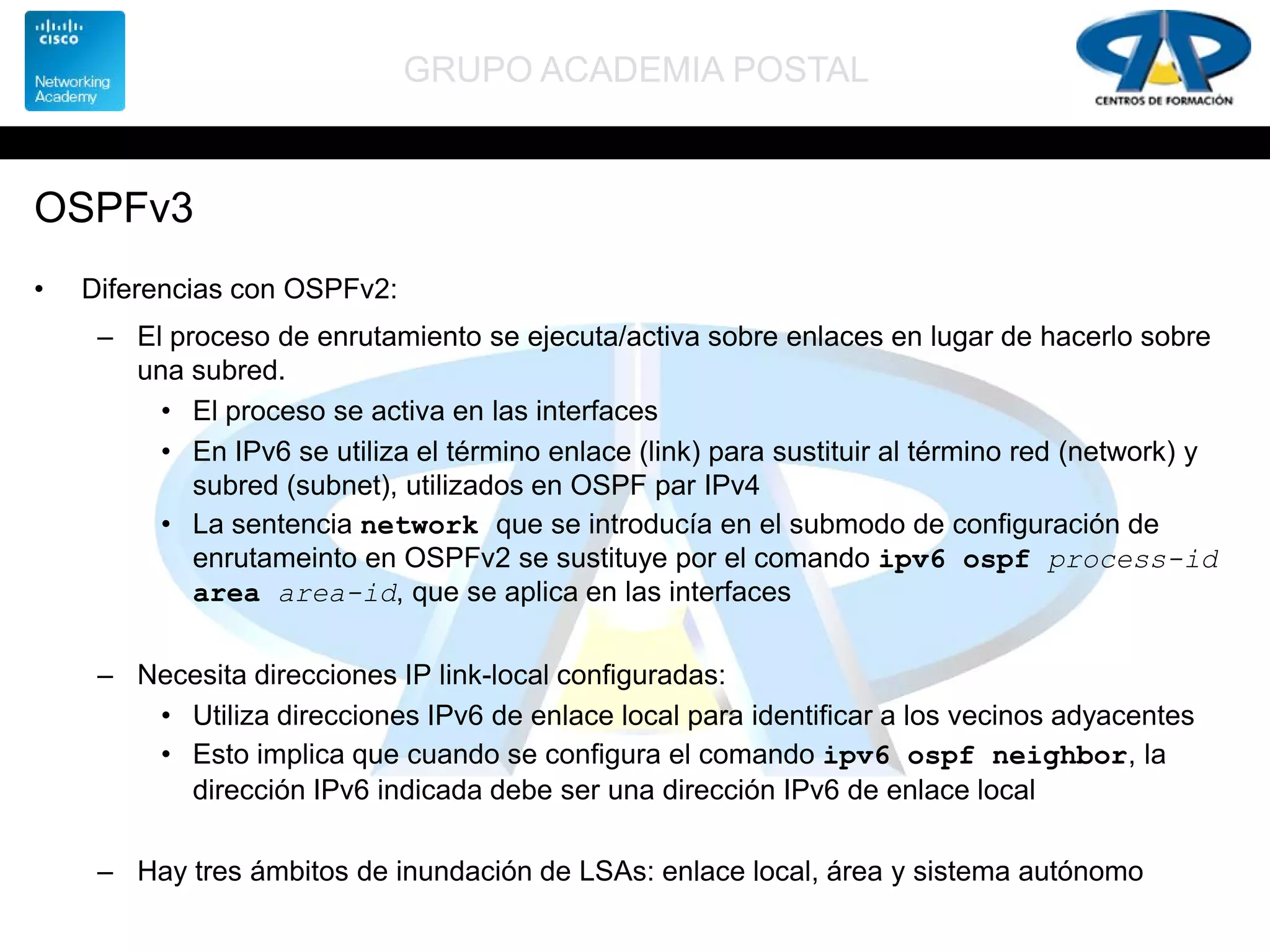

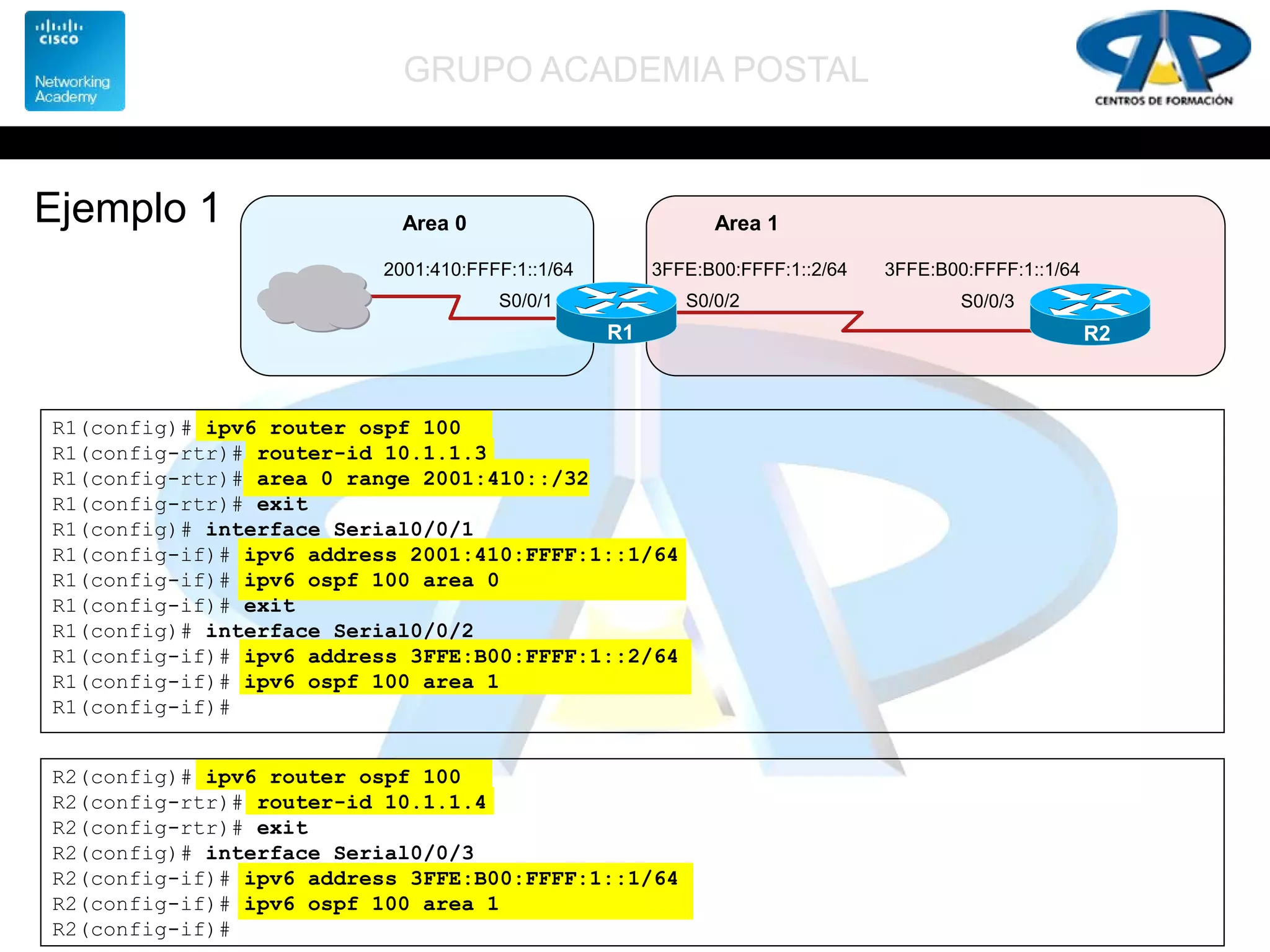

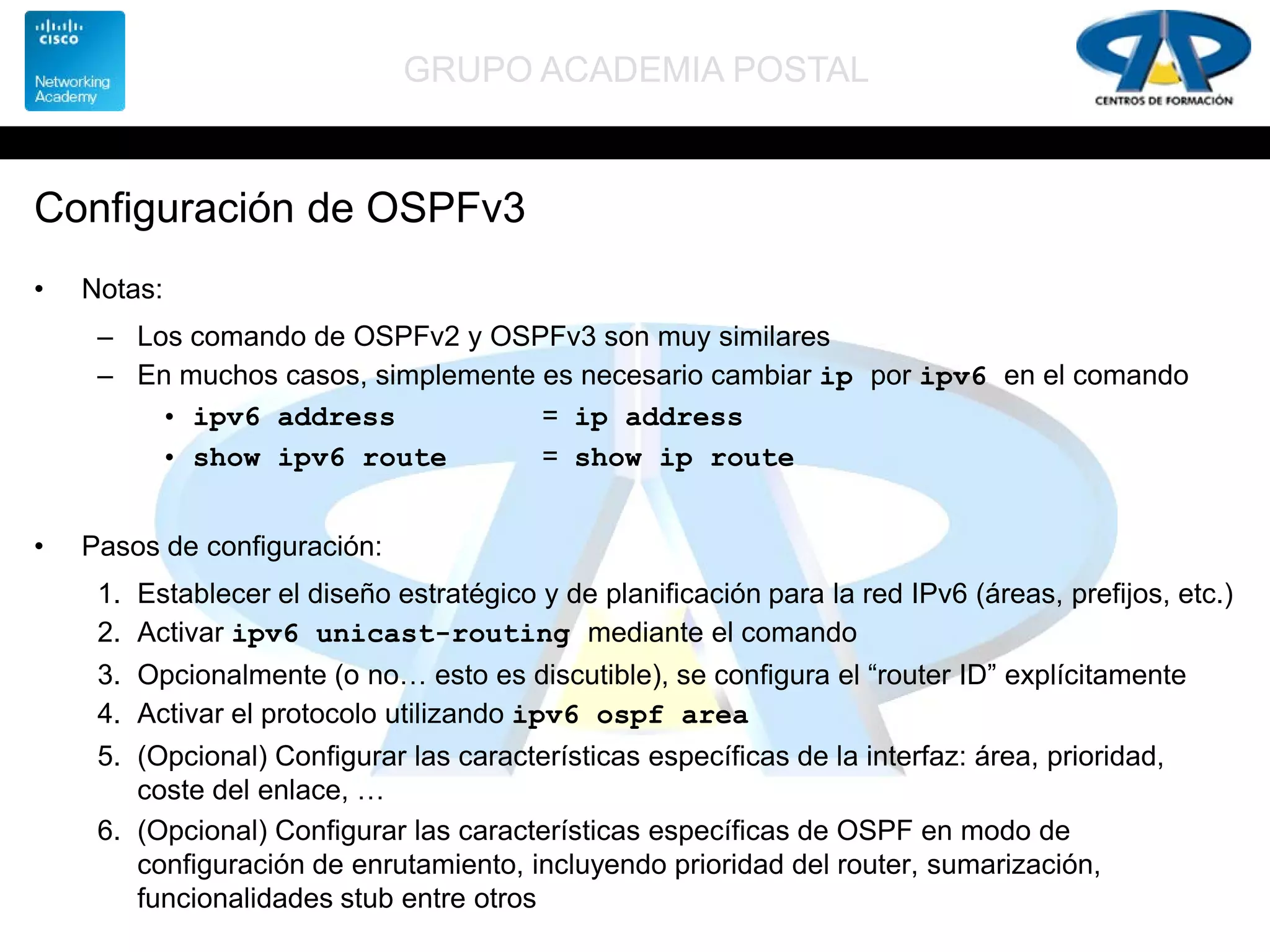

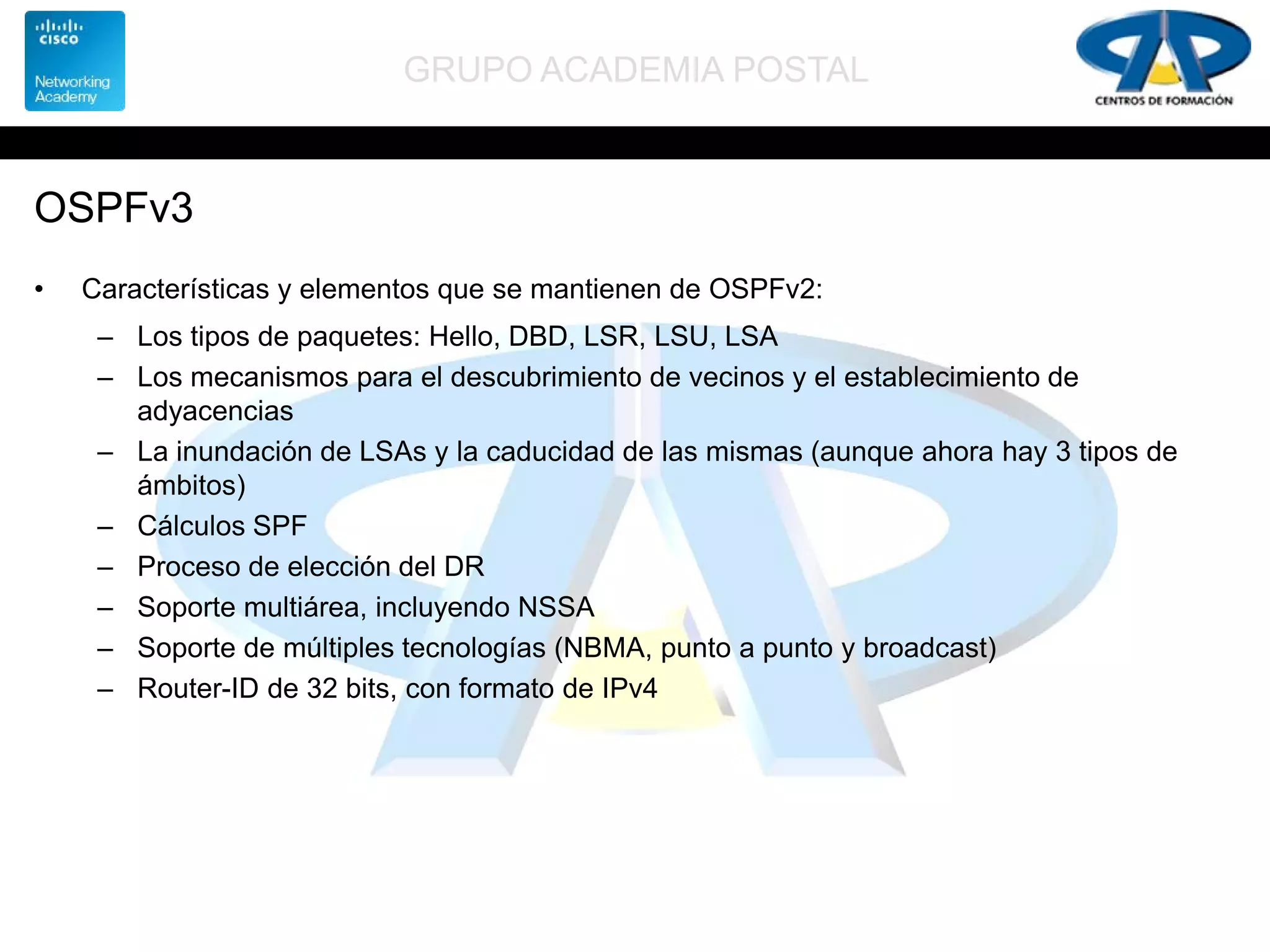

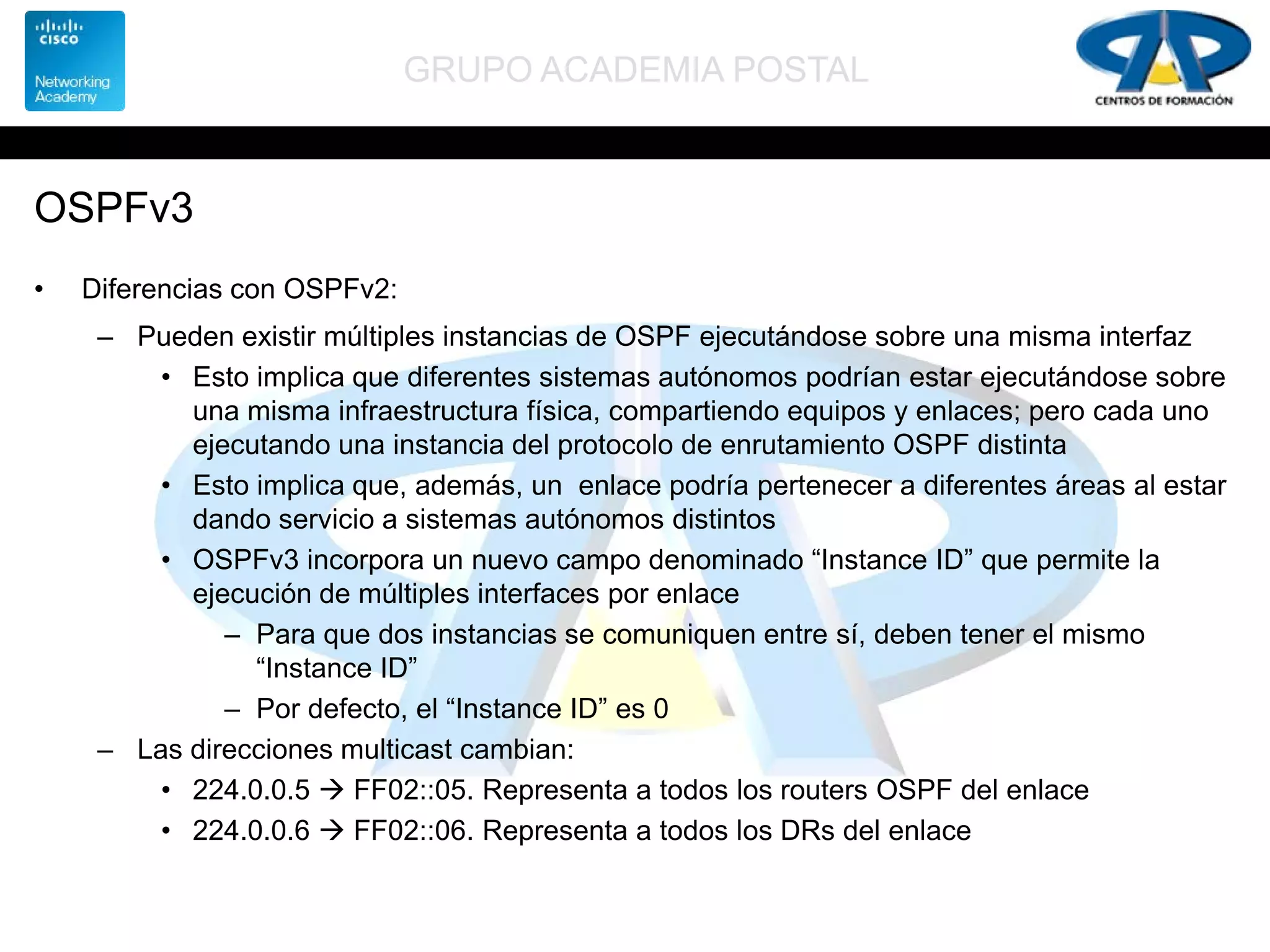

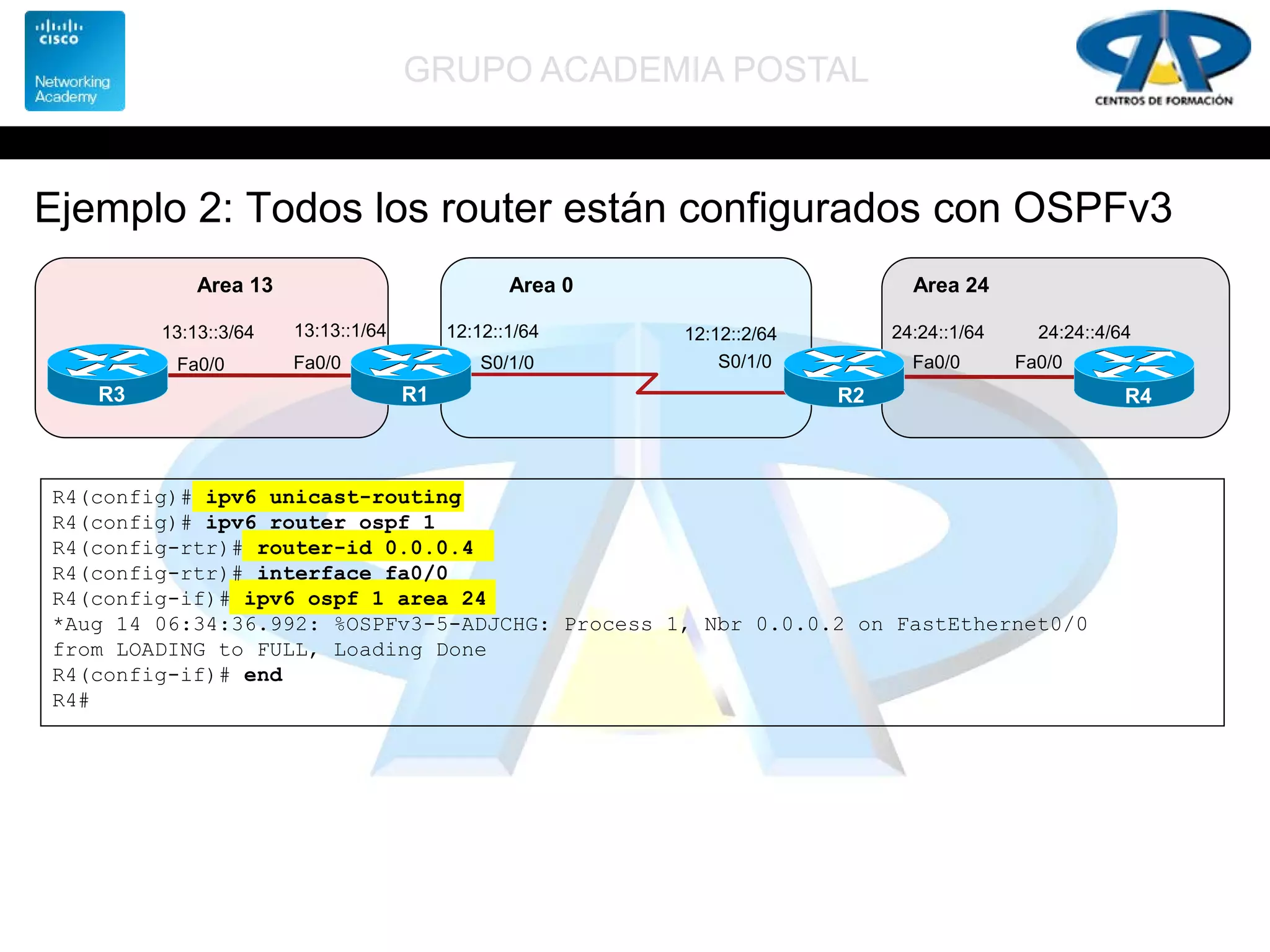

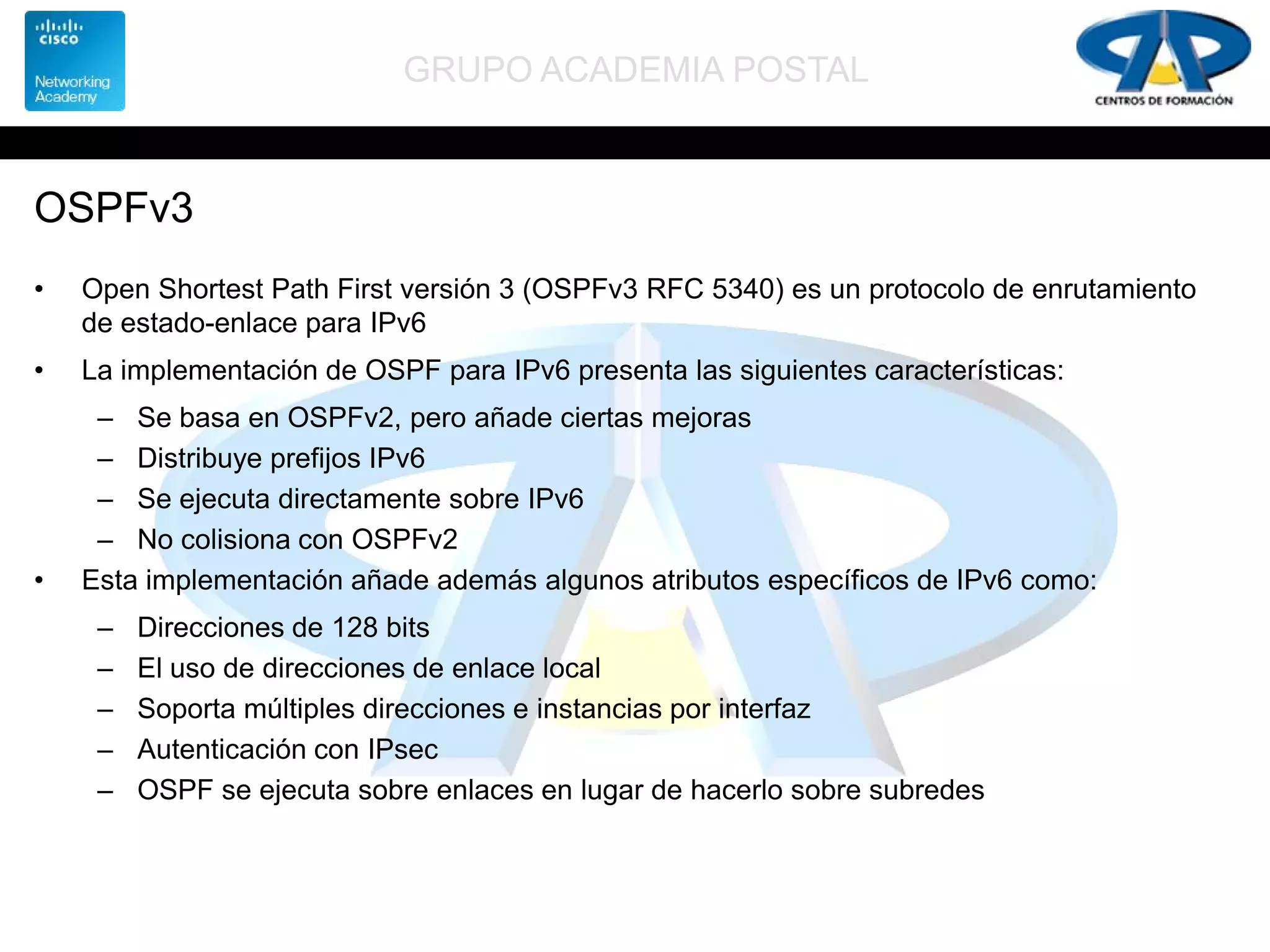

– Versión 3  IPv6 (lo veremos en la parte final)

Entendiendo la terminología
y
el funcionamiento básico

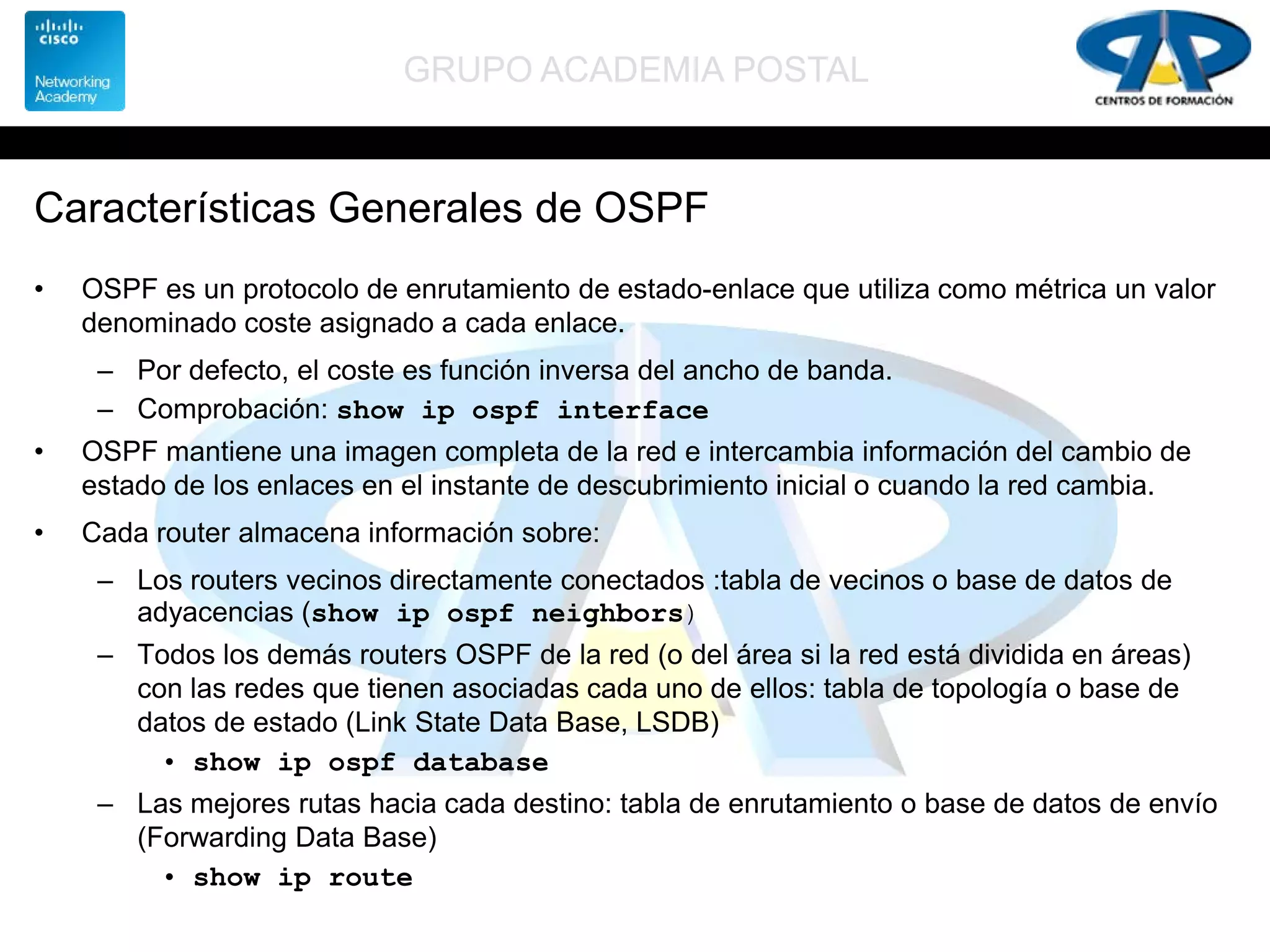

Características Generales de OSPF
• OSPF es un protocolo de enrutamiento de estado-enlace que utiliza como métrica un valor
denominado coste asignado a cada enlace.
– Por defecto, el coste es función inversa del ancho de banda.

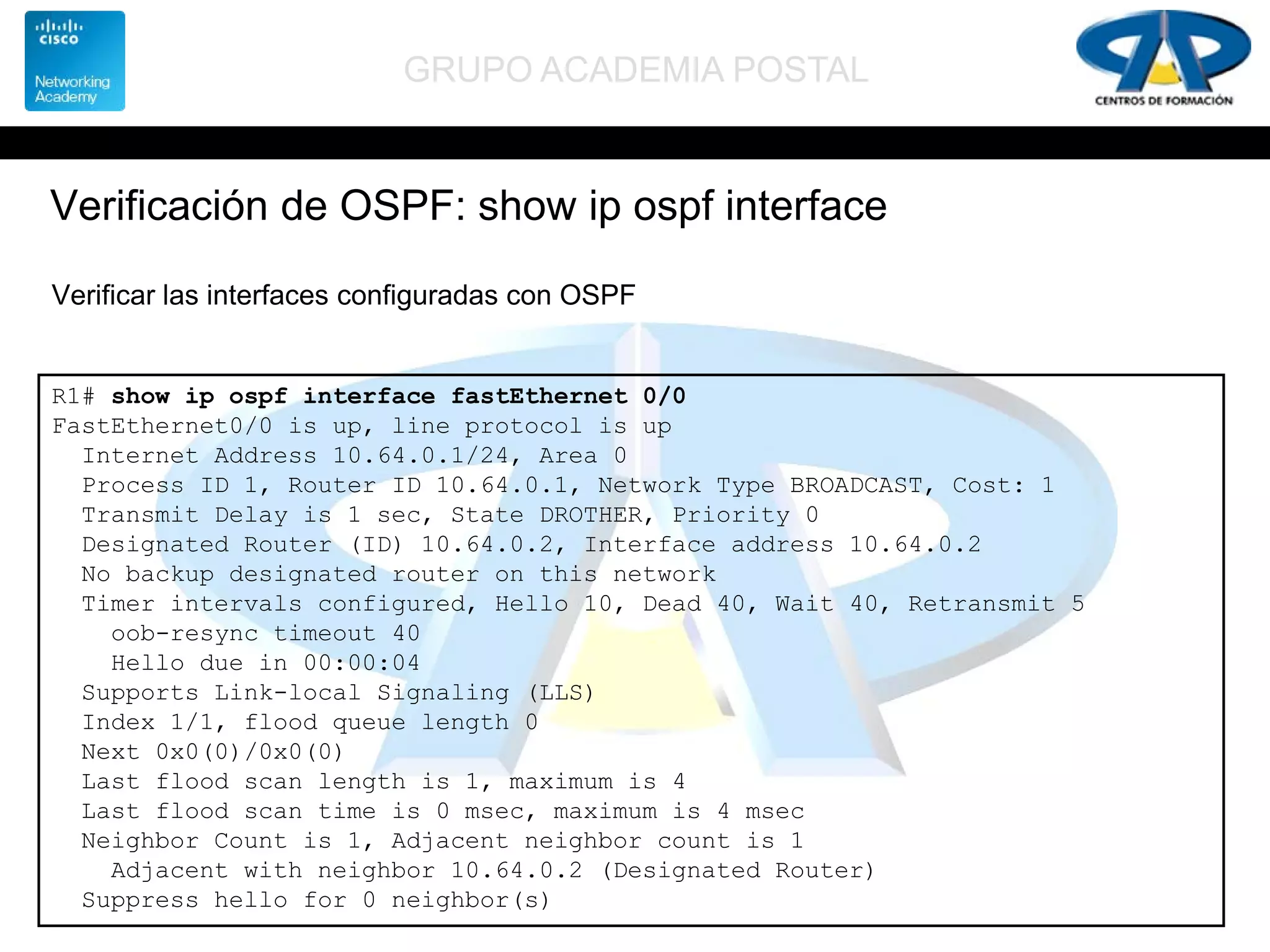

– Comprobación: show ip ospf interface
• OSPF mantiene una imagen completa de la red e intercambia información del cambio de
estado de los enlaces en el instante de descubrimiento inicial o cuando la red cambia.
• Cada router almacena información sobre:
– Los routers vecinos directamente conectados :tabla de vecinos o base de datos de

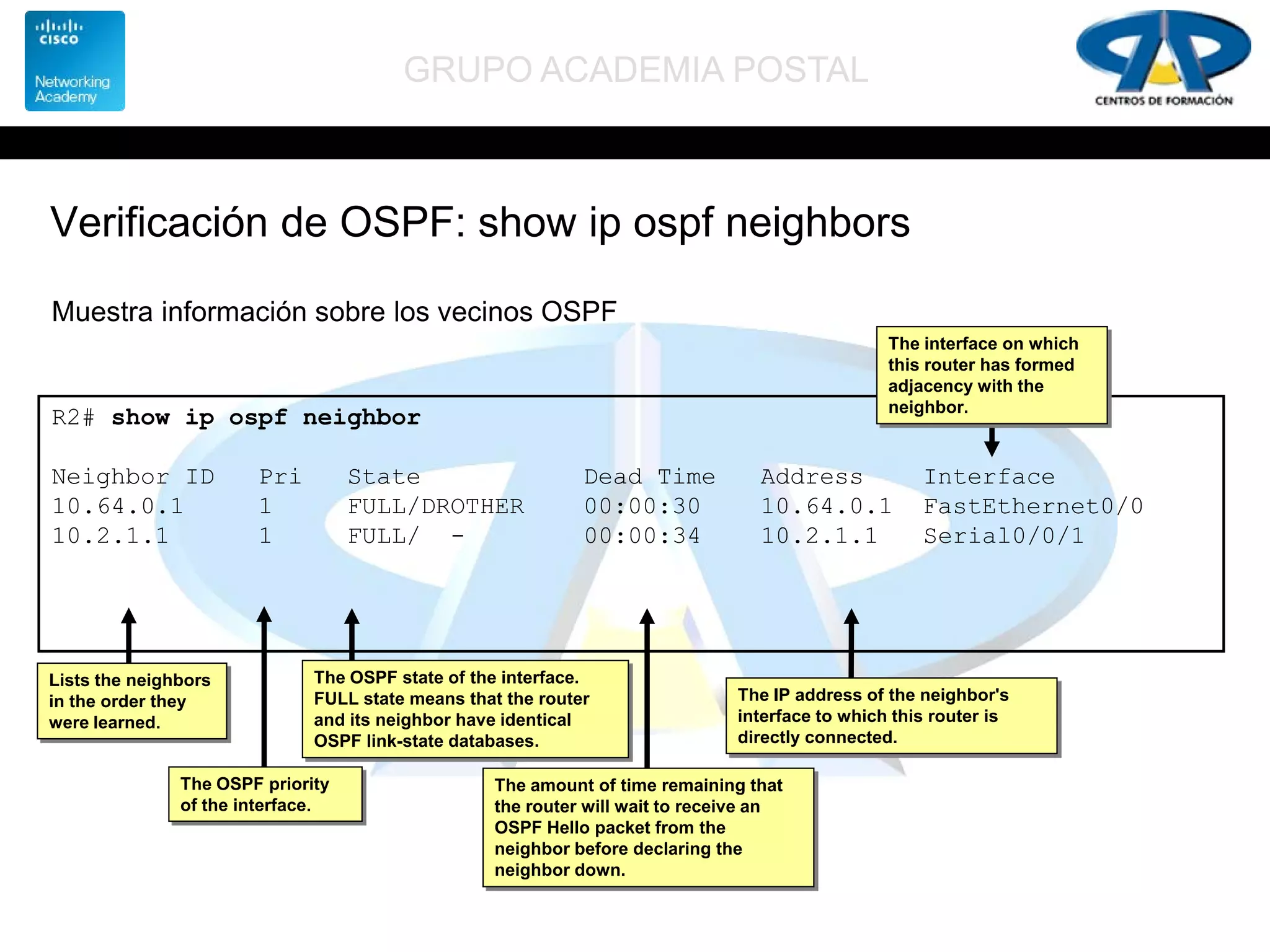

adyacencias (show ip ospf neighbors)
– Todos los demás routers OSPF de la red (o del área si la red está dividida en áreas)
con las redes que tienen asociadas cada uno de ellos: tabla de topología o base de
datos de estado (Link State Data Base, LSDB)
• show ip ospf database
– Las mejores rutas hacia cada destino: tabla de enrutamiento o base de datos de envío
(Forwarding Data Base)
• show ip route

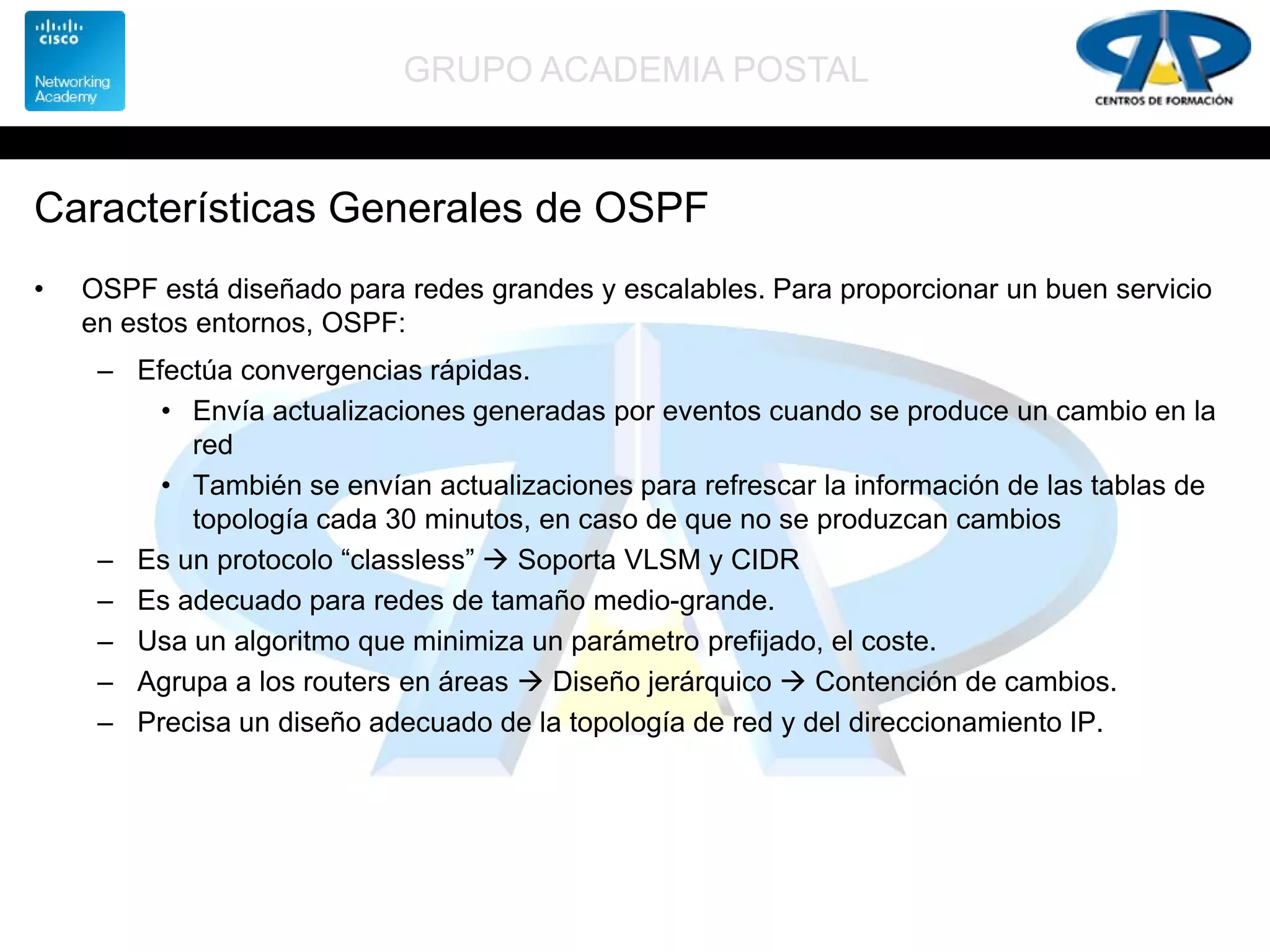

Características Generales de OSPF
• OSPF está diseñado para redes grandes y escalables. Para proporcionar un buen servicio
en estos entornos, OSPF:
– Efectúa convergencias rápidas.
• Envía actualizaciones generadas por eventos cuando se produce un cambio en la
red
• También se envían actualizaciones para refrescar la información de las tablas de
topología cada 30 minutos, en caso de que no se produzcan cambios
– Es un protocolo “classless”  Soporta VLSM y CIDR
– Es adecuado para redes de tamaño medio-grande.
– Usa un algoritmo que minimiza un parámetro prefijado, el coste.
– Agrupa a los routers en áreas  Diseño jerárquico  Contención de cambios.
– Precisa un diseño adecuado de la topología de red y del direccionamiento IP.

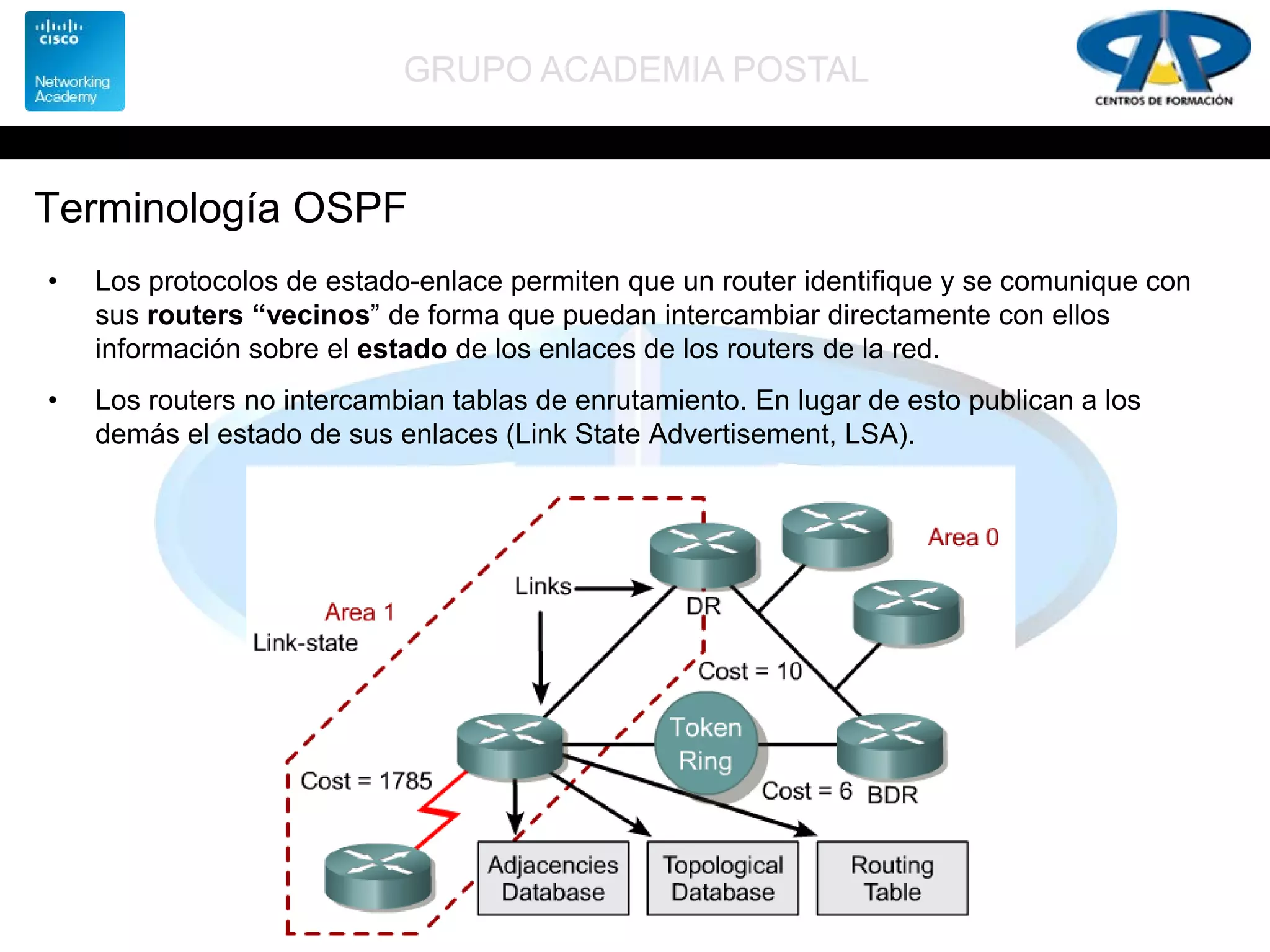

Terminología OSPF
• Los protocolos de estado-enlace permiten que un router identifique y se comunique con
sus routers “vecinos” de forma que puedan intercambiar directamente con ellos
información sobre el estado de los enlaces de los routers de la red.
• Los routers no intercambian tablas de enrutamiento. En lugar de esto publican a los
demás el estado de sus enlaces (Link State Advertisement, LSA).

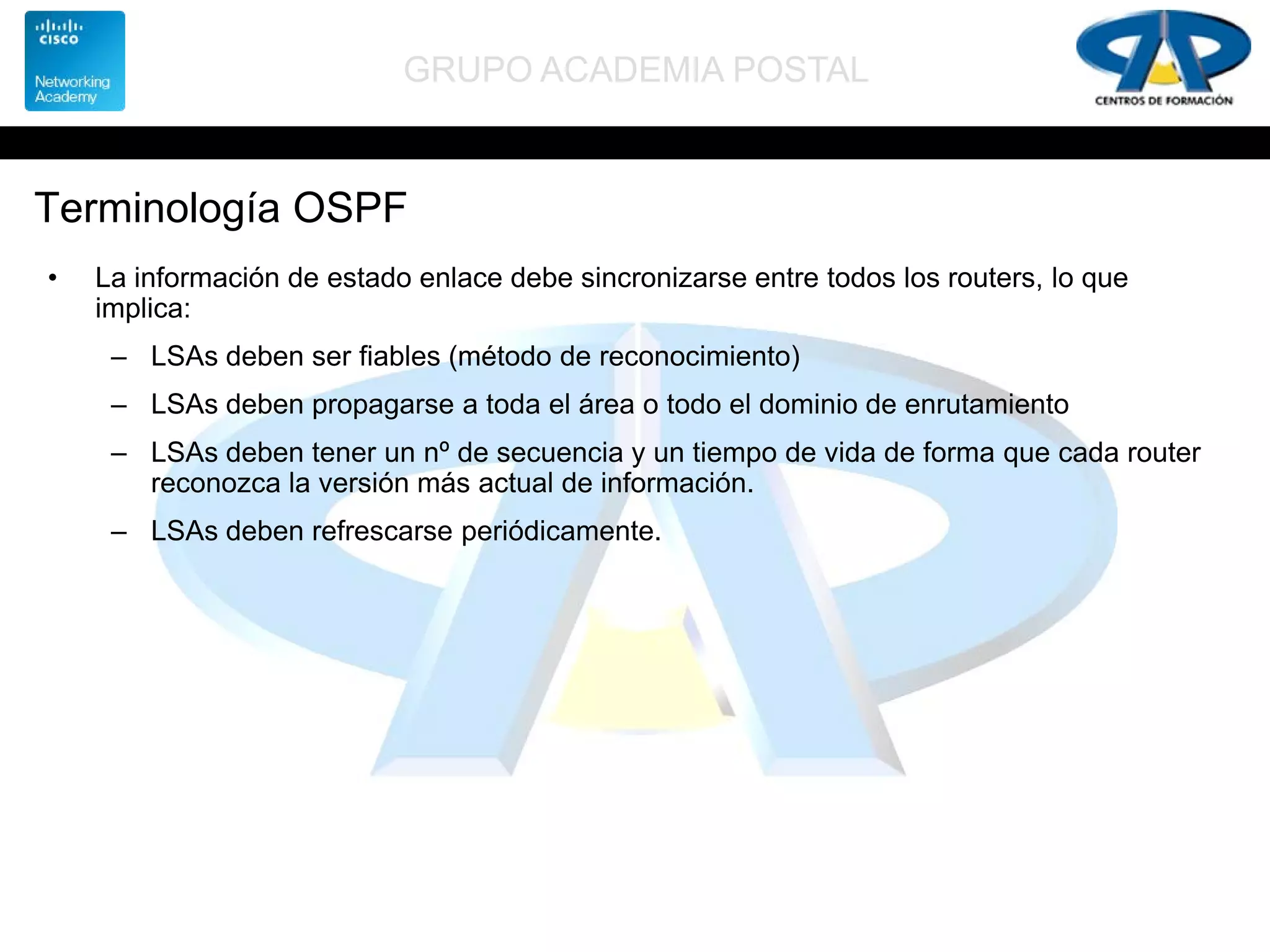

Terminología OSPF
• La información de estado enlace debe sincronizarse entre todos los routers, lo que
implica:
– LSAs deben ser fiables (método de reconocimiento)
– LSAs deben propagarse a toda el área o todo el dominio de enrutamiento
– LSAs deben tener un nº de secuencia y un tiempo de vida de forma que cada router
reconozca la versión más actual de información.
– LSAs deben refrescarse periódicamente.

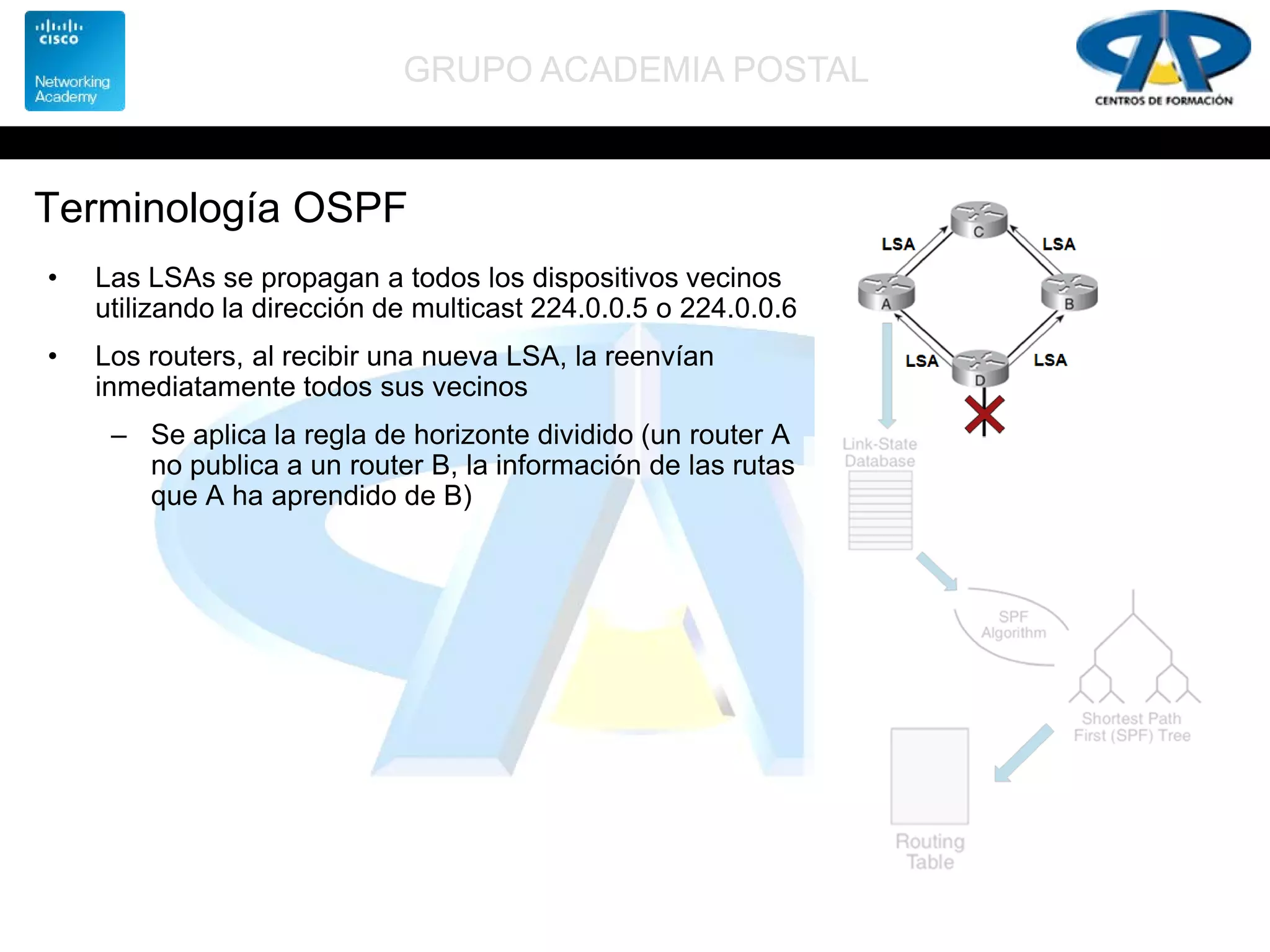

Terminología OSPF
• Las LSAs se propagan a todos los dispositivos vecinos
utilizando la dirección de multicast 224.0.0.5 o 224.0.0.6
• Los routers, al recibir una nueva LSA, la reenvían
inmediatamente todos sus vecinos
– Se aplica la regla de horizonte dividido (un router A
no publica a un router B, la información de las rutas
que A ha aprendido de B)

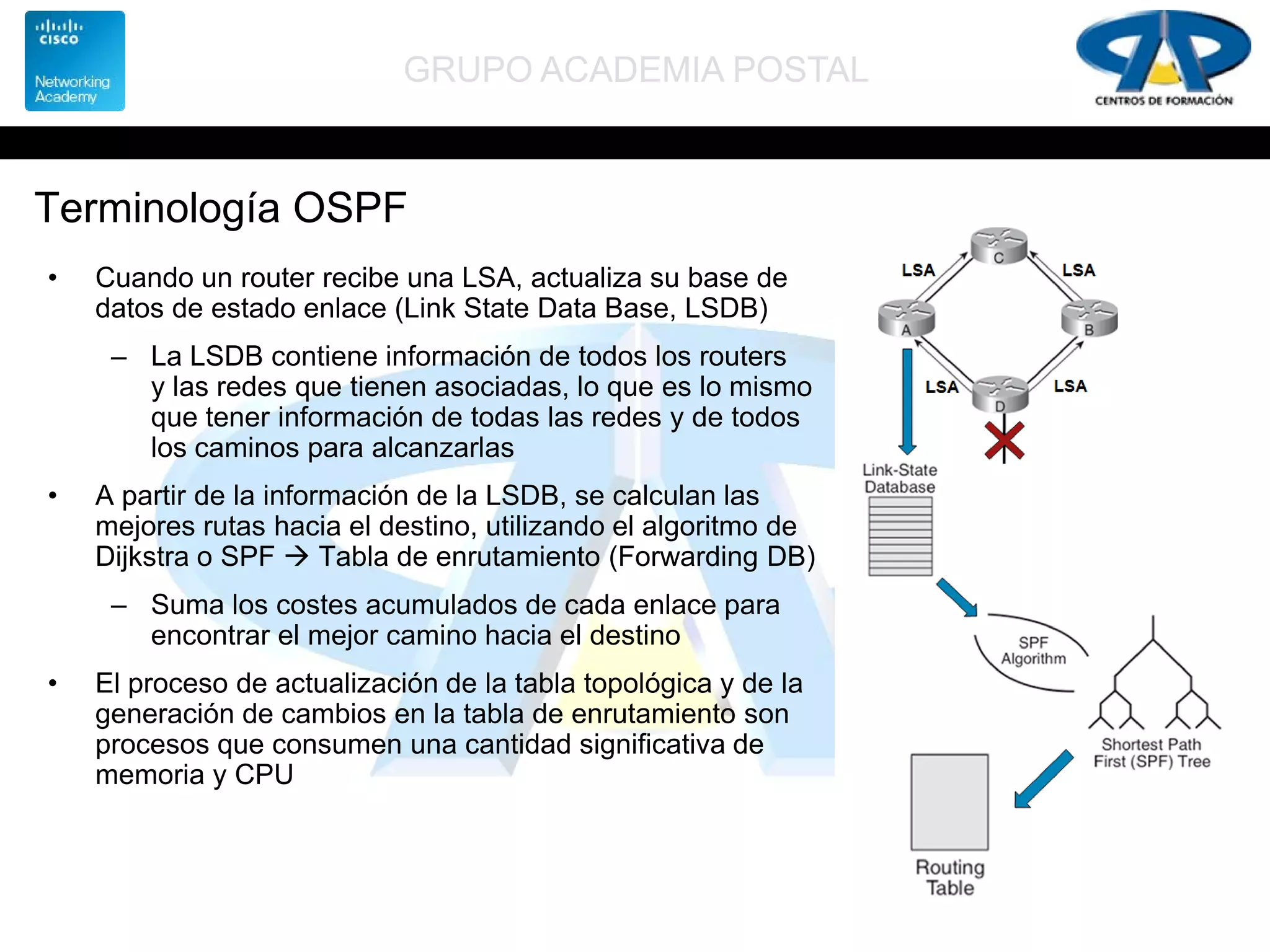

Terminología OSPF
• Cuando un router recibe una LSA, actualiza su base de
datos de estado enlace (Link State Data Base, LSDB)
– La LSDB contiene información de todos los routers
y las redes que tienen asociadas, lo que es lo mismo
que tener información de todas las redes y de todos
los caminos para alcanzarlas
• A partir de la información de la LSDB, se calculan las
mejores rutas hacia el destino, utilizando el algoritmo de
Dijkstra o SPF  Tabla de enrutamiento (Forwarding DB)
– Suma los costes acumulados de cada enlace para
encontrar el mejor camino hacia el destino
• El proceso de actualización de la tabla topológica y de la
generación de cambios en la tabla de enrutamiento son
procesos que consumen una cantidad significativa de
memoria y CPU

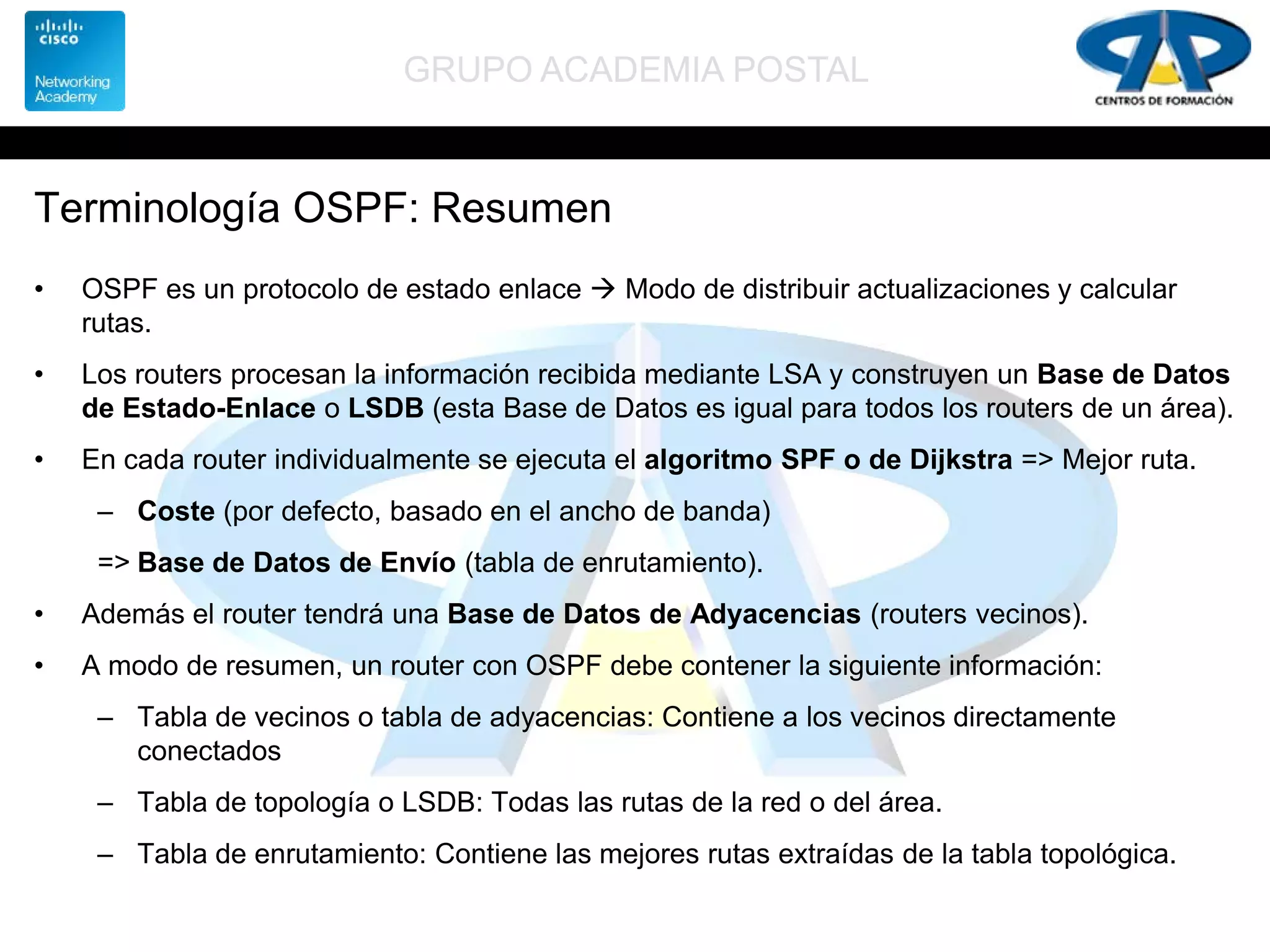

Terminología OSPF: Resumen
• OSPF es un protocolo de estado enlace  Modo de distribuir actualizaciones y calcular
rutas.
• Los routers procesan la información recibida mediante LSA y construyen un Base de Datos
de Estado-Enlace o LSDB (esta Base de Datos es igual para todos los routers de un área).
• En cada router individualmente se ejecuta el algoritmo SPF o de Dijkstra => Mejor ruta.
– Coste (por defecto, basado en el ancho de banda)
=> Base de Datos de Envío (tabla de enrutamiento).
• Además el router tendrá una Base de Datos de Adyacencias (routers vecinos).
• A modo de resumen, un router con OSPF debe contener la siguiente información:
– Tabla de vecinos o tabla de adyacencias: Contiene a los vecinos directamente
conectados
– Tabla de topología o LSDB: Todas las rutas de la red o del área.
– Tabla de enrutamiento: Contiene las mejores rutas extraídas de la tabla topológica.

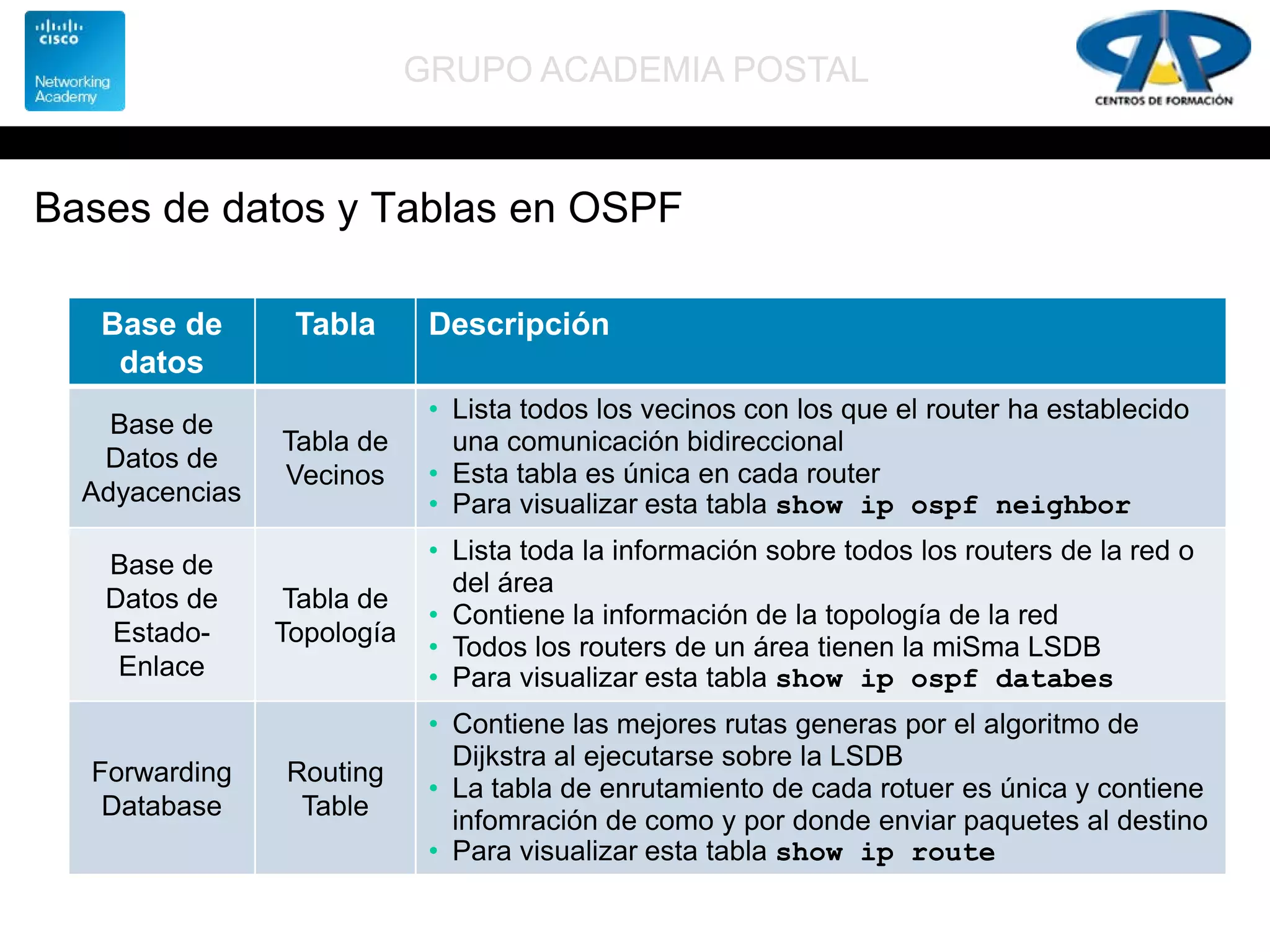

Bases de datos y Tablas en OSPF
Base de
datos
Tabla Descripción
Base de
Datos de
Adyacencias
Tabla de
Vecinos
• Lista todos los vecinos con los que el router ha establecido
una comunicación bidireccional
• Esta tabla es única en cada router
• Para visualizar esta tabla show ip ospf neighbor
Base de
Datos de
Estado-
Enlace
Tabla de
Topología
• Lista toda la información sobre todos los routers de la red o
del área
• Contiene la información de la topología de la red
• Todos los routers de un área tienen la miSma LSDB
• Para visualizar esta tabla show ip ospf databes
Forwarding
Database
Routing
Table
• Contiene las mejores rutas generas por el algoritmo de
Dijkstra al ejecutarse sobre la LSDB
• La tabla de enrutamiento de cada rotuer es única y contiene
infomración de como y por donde enviar paquetes al destino
• Para visualizar esta tabla show ip route

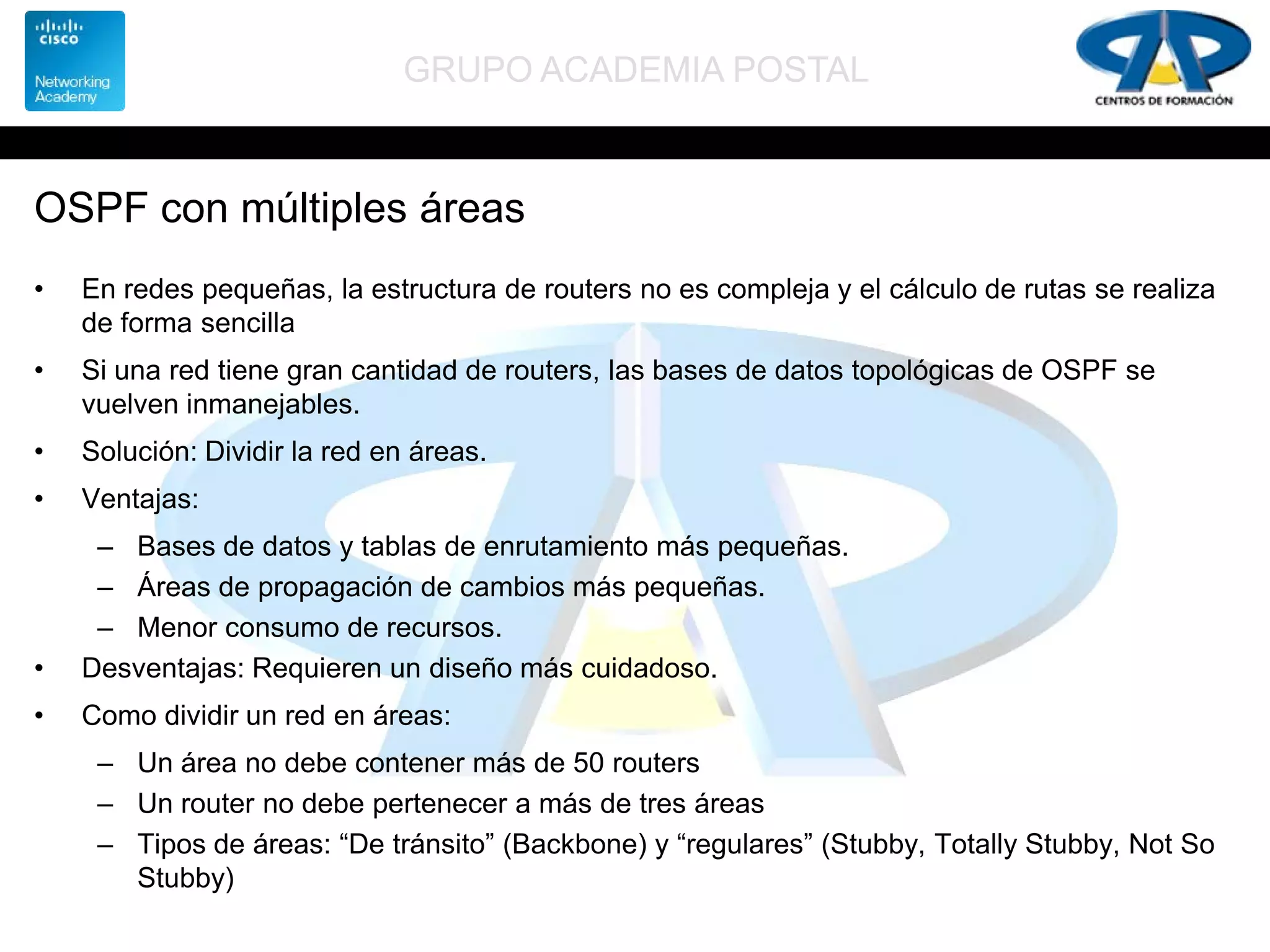

OSPF con múltiples áreas
• En redes pequeñas, la estructura de routers no es compleja y el cálculo de rutas se realiza
de forma sencilla
• Si una red tiene gran cantidad de routers, las bases de datos topológicas de OSPF se
vuelven inmanejables.
• Solución: Dividir la red en áreas.
• Ventajas:
– Bases de datos y tablas de enrutamiento más pequeñas.
– Áreas de propagación de cambios más pequeñas.
– Menor consumo de recursos.
• Desventajas: Requieren un diseño más cuidadoso.
• Como dividir un red en áreas:
– Un área no debe contener más de 50 routers
– Un router no debe pertenecer a más de tres áreas

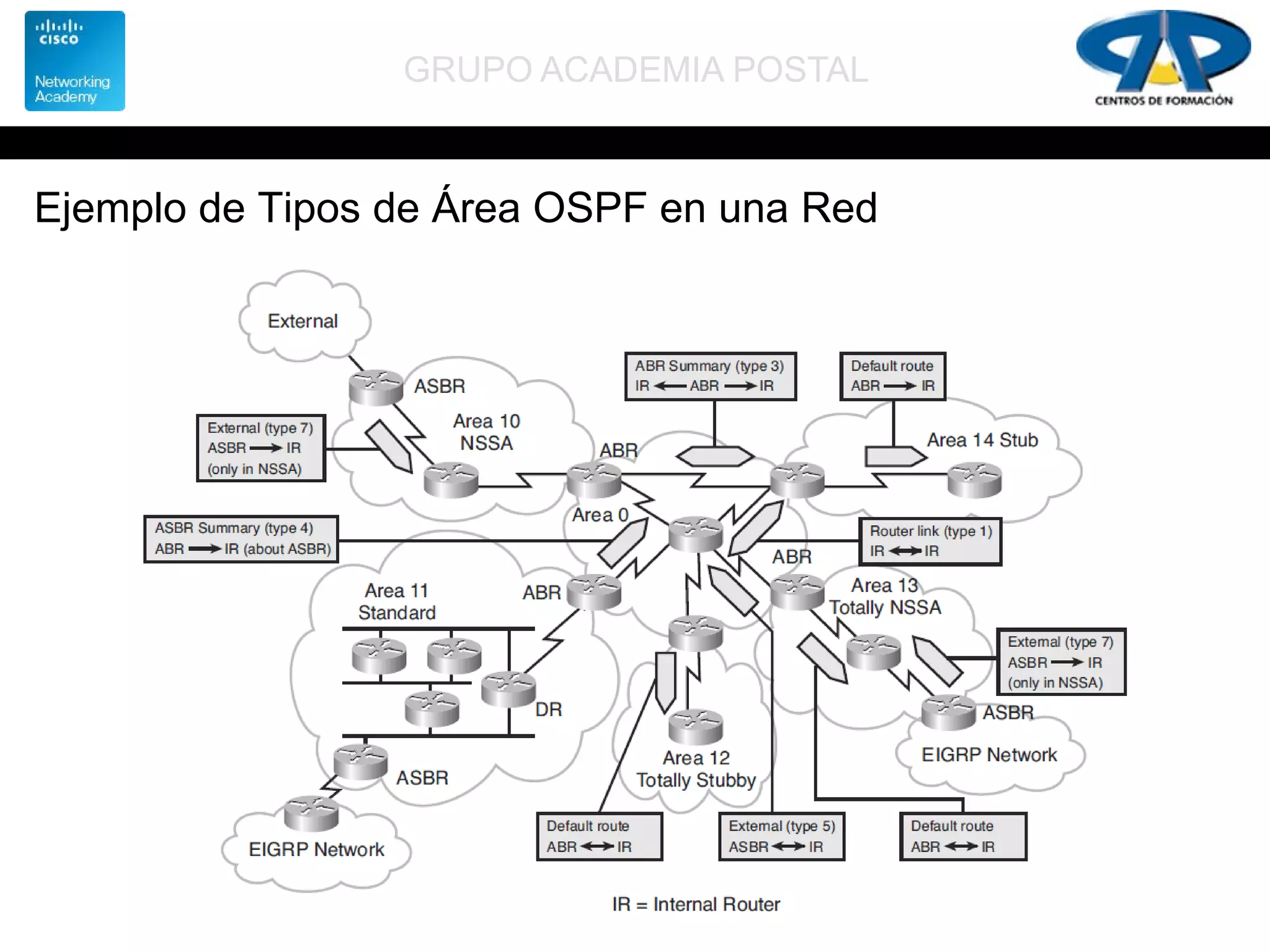

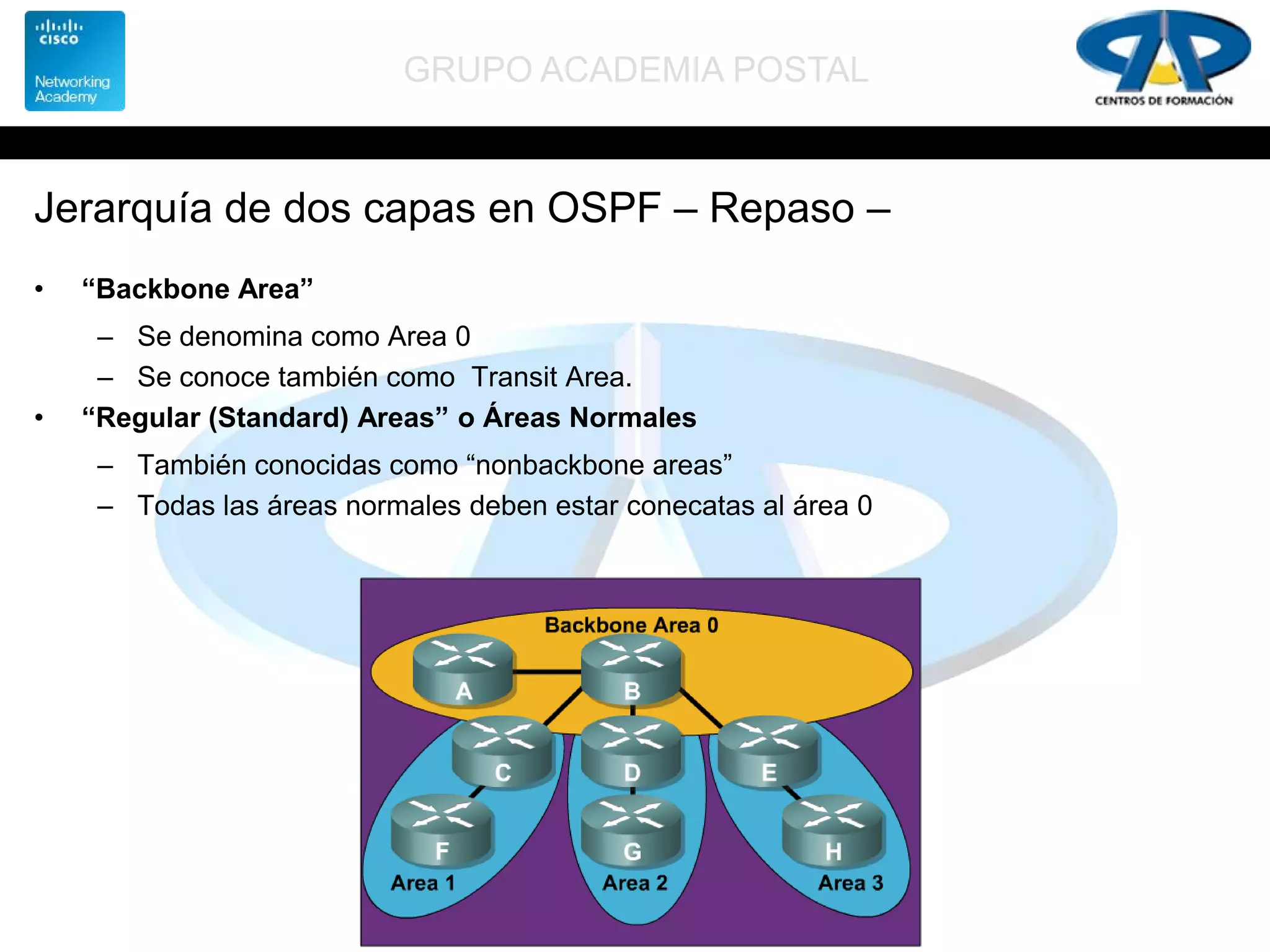

– Tipos de áreas: “De tránsito” (Backbone) y “regulares” (Stubby, Totally Stubby, Not So
Stubby)

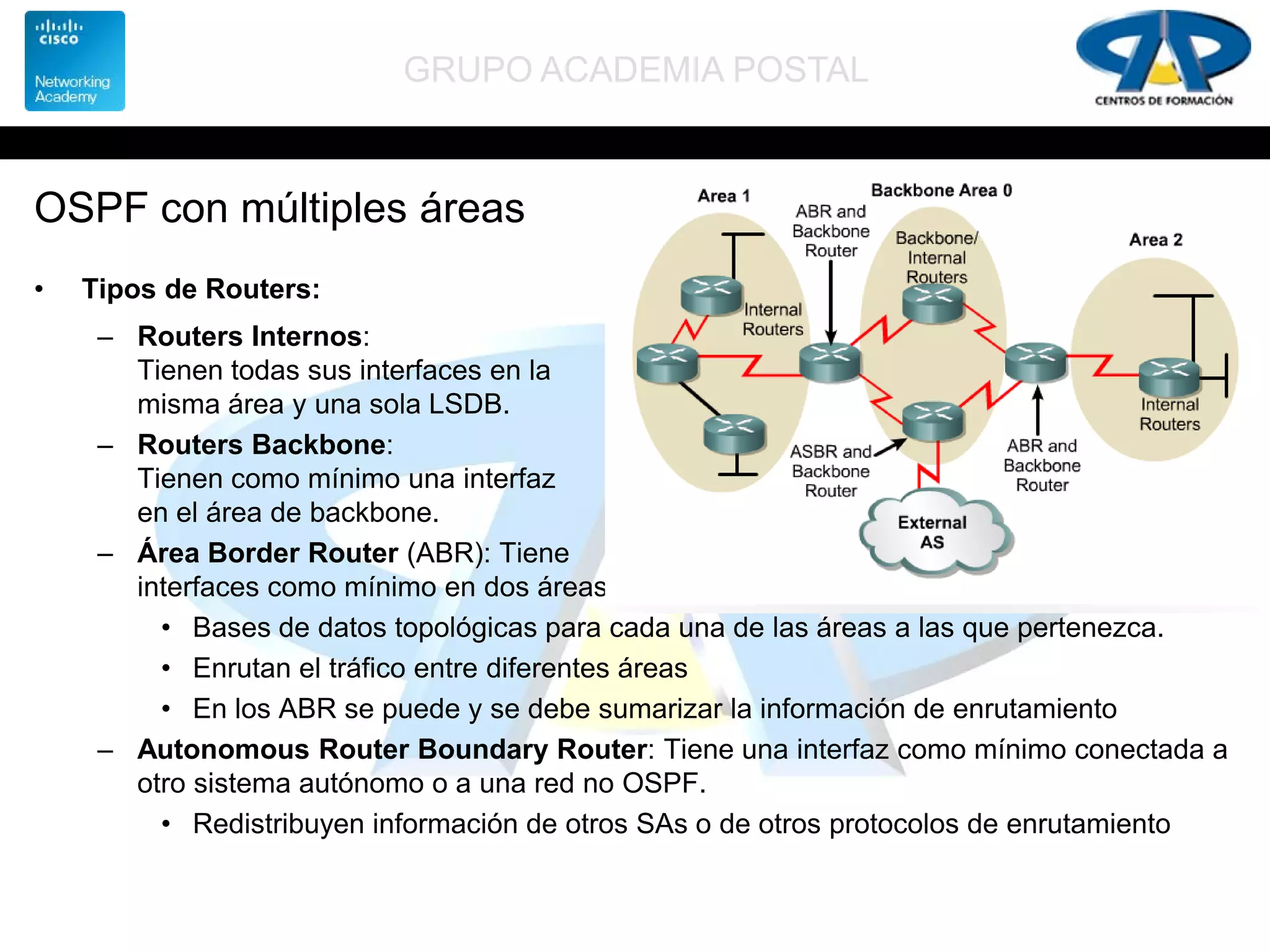

OSPF con múltiples áreas
• Tipos de Routers:
– Routers Internos:
Tienen todas sus interfaces en la
misma área y una sola LSDB.
– Routers Backbone:
Tienen como mínimo una interfaz
en el área de backbone.
– Área Border Router (ABR): Tiene
interfaces como mínimo en dos áreas.
• Bases de datos topológicas para cada una de las áreas a las que pertenezca.
• Enrutan el tráfico entre diferentes áreas

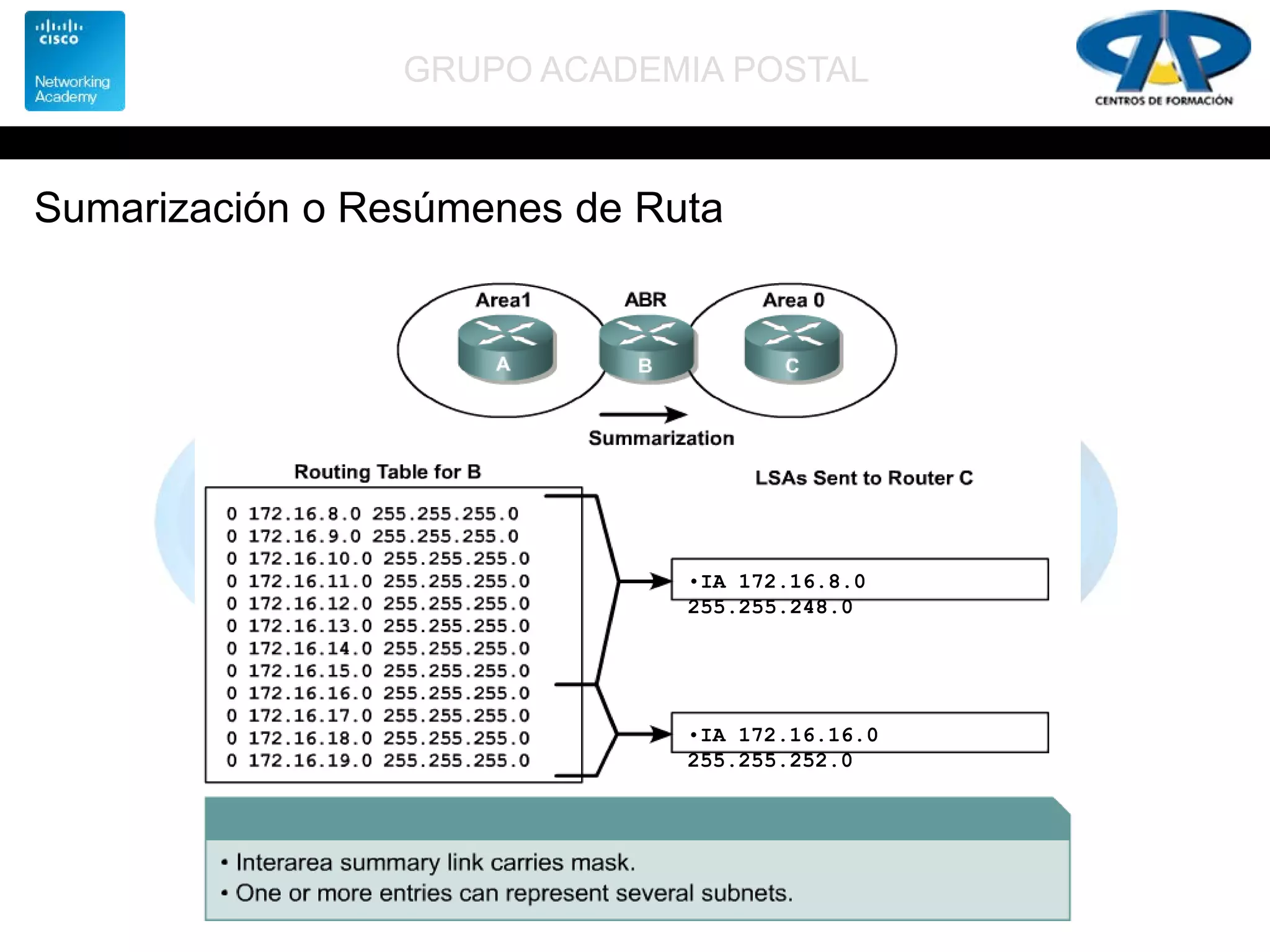

• En los ABR se puede y se debe sumarizar la información de enrutamiento
– Autonomous Router Boundary Router: Tiene una interfaz como mínimo conectada a
otro sistema autónomo o a una red no OSPF.
• Redistribuyen información de otros SAs o de otros protocolos de enrutamiento

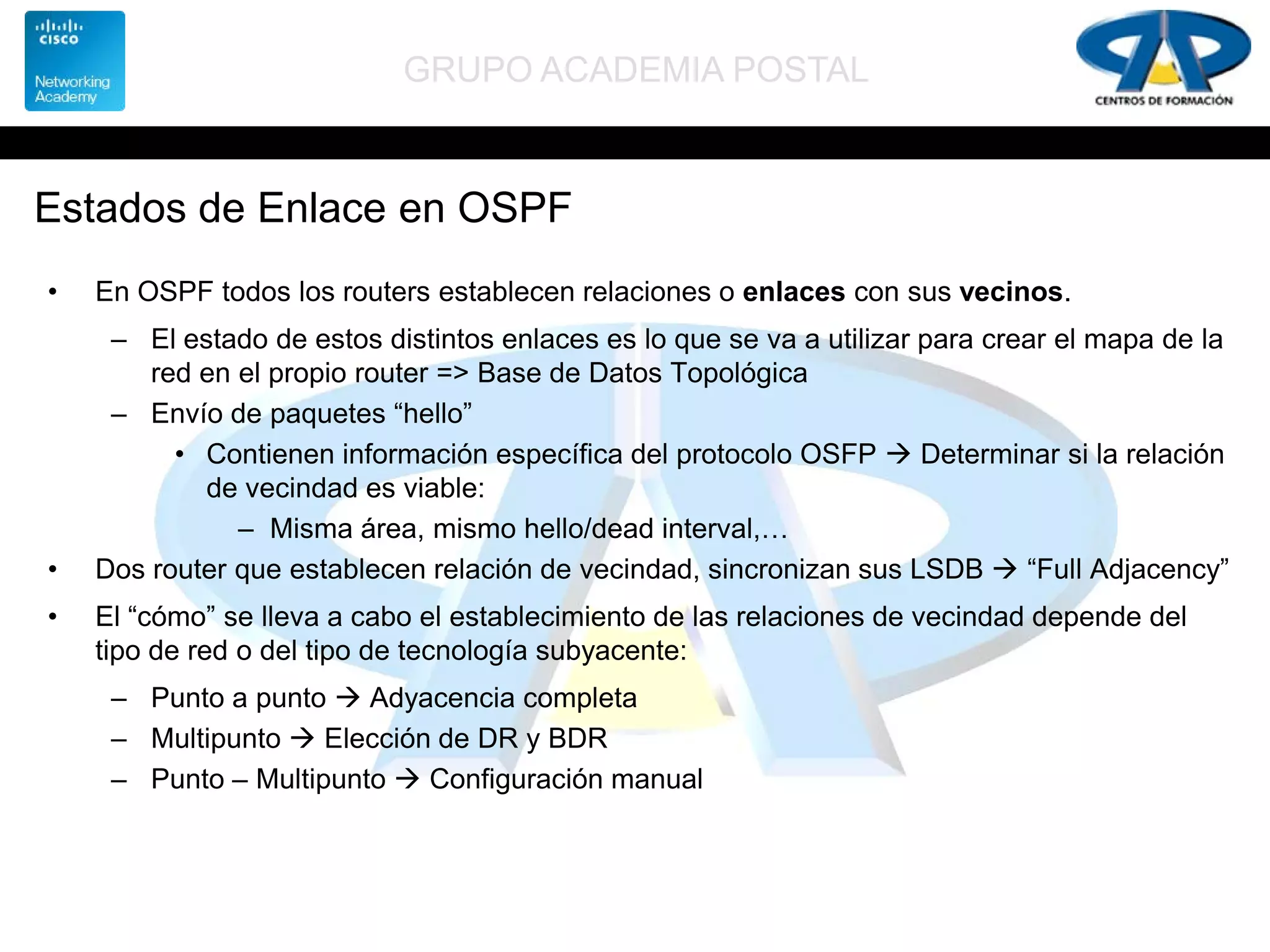

Estados de Enlace en OSPF
• En OSPF todos los routers establecen relaciones o enlaces con sus vecinos.
– El estado de estos distintos enlaces es lo que se va a utilizar para crear el mapa de la
red en el propio router => Base de Datos Topológica
– Envío de paquetes “hello”
• Contienen información específica del protocolo OSFP  Determinar si la relación
de vecindad es viable:
– Misma área, mismo hello/dead interval,…
• Dos router que establecen relación de vecindad, sincronizan sus LSDB  “Full Adjacency”
• El “cómo” se lleva a cabo el establecimiento de las relaciones de vecindad depende del
tipo de red o del tipo de tecnología subyacente:
– Punto a punto  Adyacencia completa
– Multipunto  Elección de DR y BDR
– Punto – Multipunto  Configuración manual

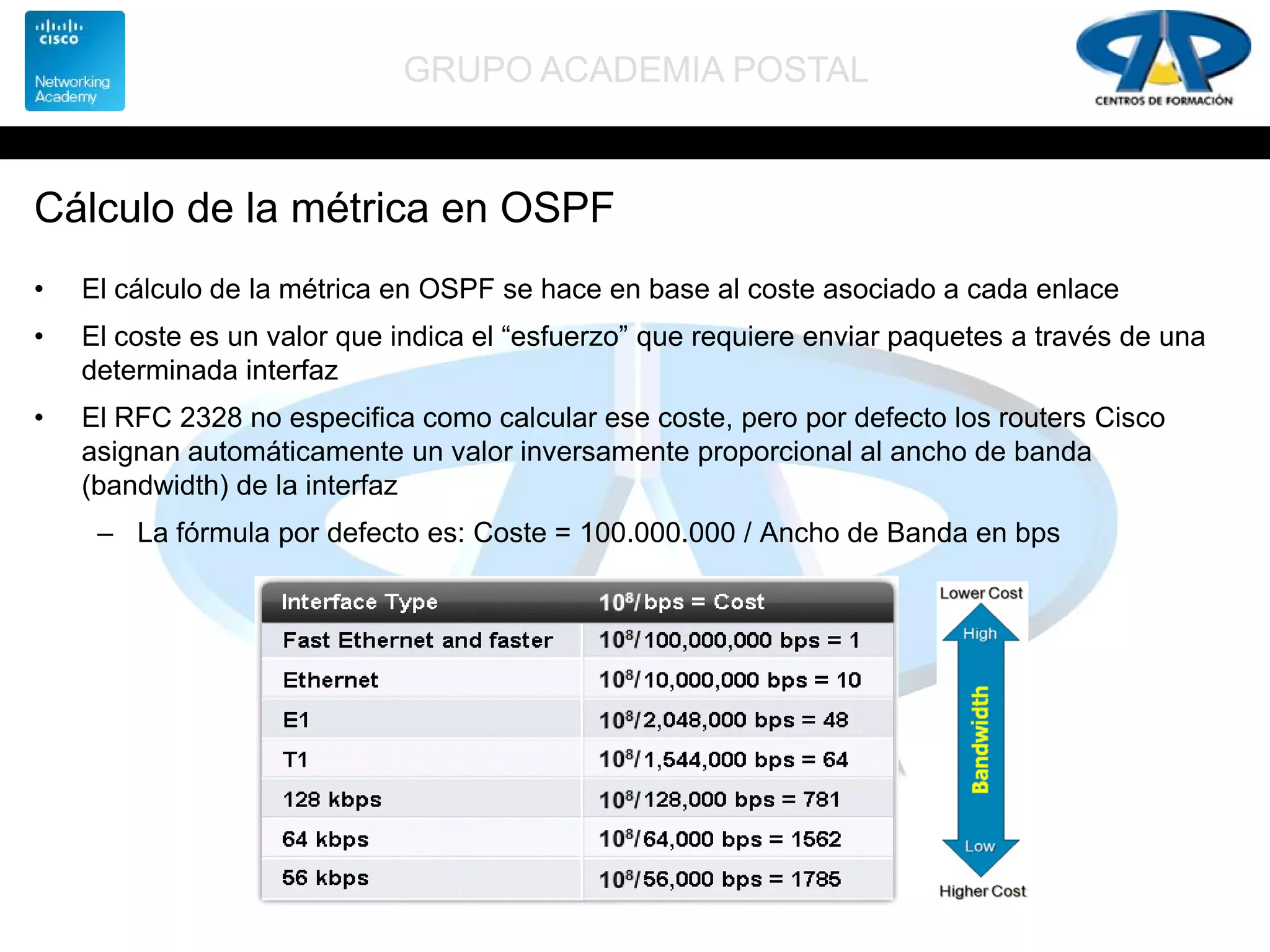

Cálculo de la métrica en OSPF
• El cálculo de la métrica en OSPF se hace en base al coste asociado a cada enlace
• El coste es un valor que indica el “esfuerzo” que requiere enviar paquetes a través de una
determinada interfaz
• El RFC 2328 no especifica como calcular ese coste, pero por defecto los routers Cisco
asignan automáticamente un valor inversamente proporcional al ancho de banda
(bandwidth) de la interfaz
– La fórmula por defecto es: Coste = 100.000.000 / Ancho de Banda en bps

Configuración y verificación
del enrutamiento OSPF básico

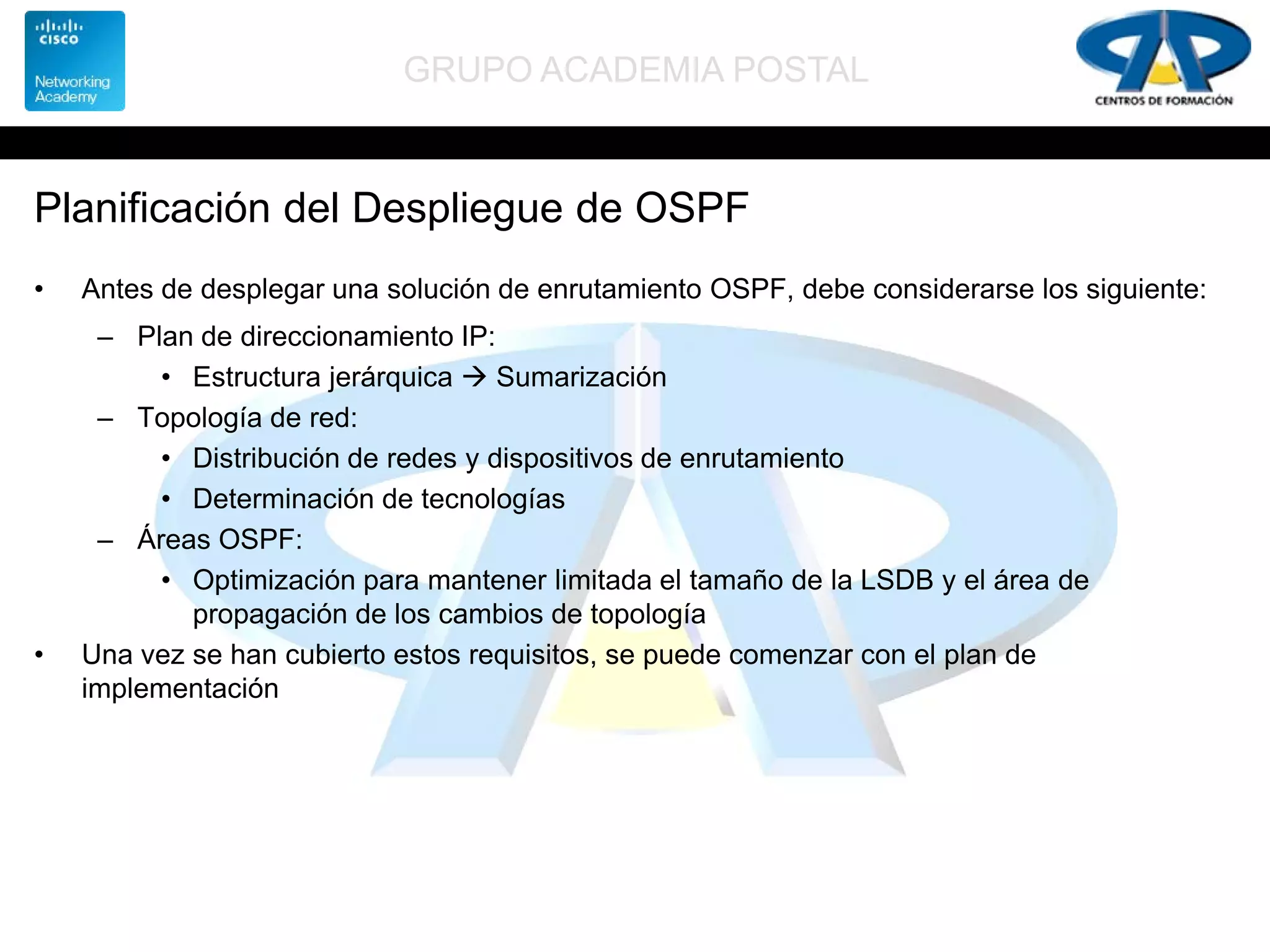

Planificación del Despliegue de OSPF
• Antes de desplegar una solución de enrutamiento OSPF, debe considerarse los siguiente:
– Plan de direccionamiento IP:
• Estructura jerárquica  Sumarización
– Topología de red:
• Distribución de redes y dispositivos de enrutamiento
• Determinación de tecnologías
– Áreas OSPF:
• Optimización para mantener limitada el tamaño de la LSDB y el área de
propagación de los cambios de topología
• Una vez se han cubierto estos requisitos, se puede comenzar con el plan de
implementación

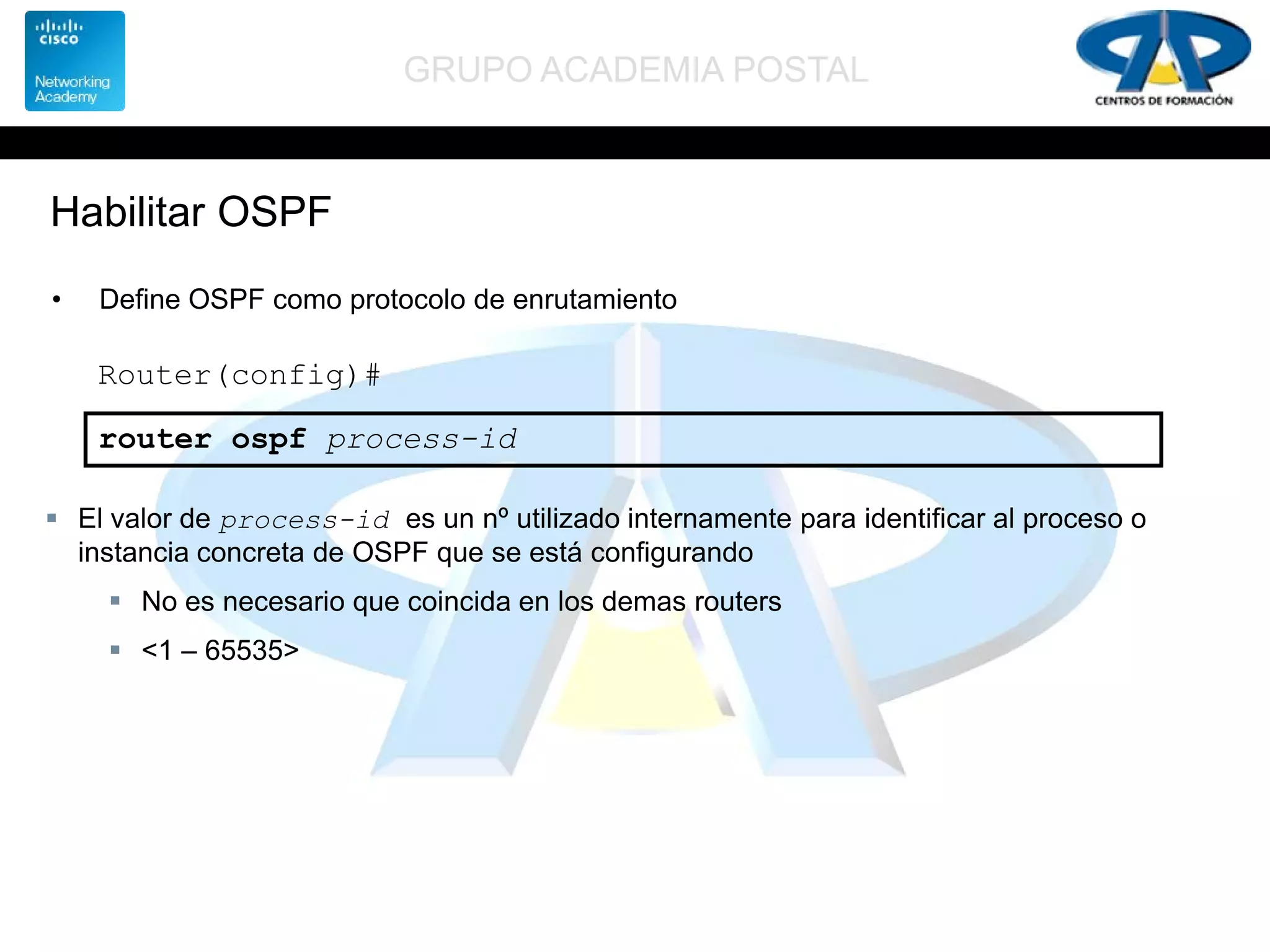

Habilitar OSPF
• Define OSPF como protocolo de enrutamiento
Router(config)#
router ospf process-id
 El valor de process-id es un nº utilizado internamente para identificar al proceso o
instancia concreta de OSPF que se está configurando
 No es necesario que coincida en los demas routers
 <1 – 65535>

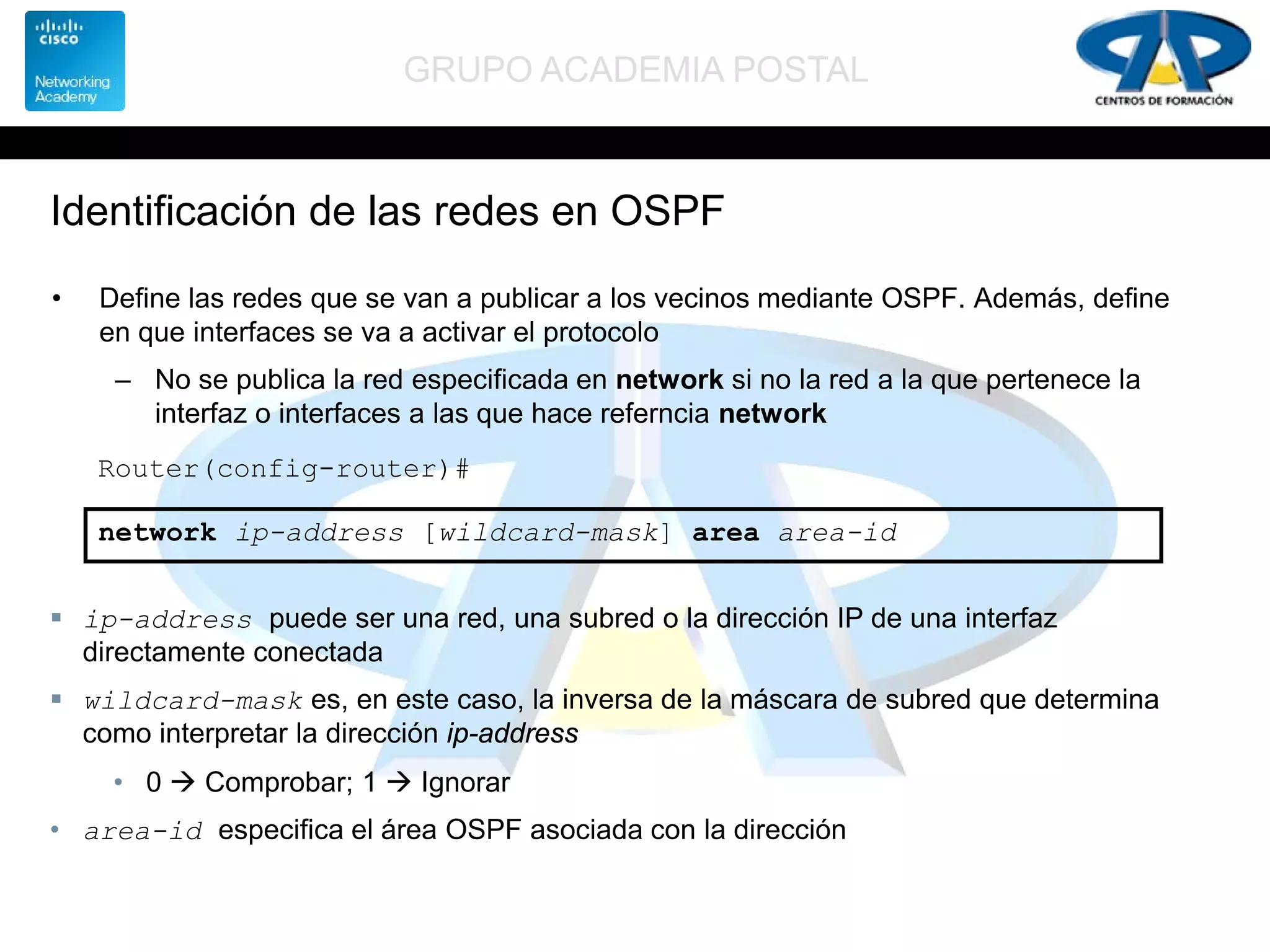

Identificación de las redes en OSPF
• Define las redes que se van a publicar a los vecinos mediante OSPF. Además, define
en que interfaces se va a activar el protocolo
– No se publica la red especificada en network si no la red a la que pertenece la
interfaz o interfaces a las que hace referncia network
Router(config-router)#
network ip-address [wildcard-mask] area area-id
 ip-address puede ser una red, una subred o la dirección IP de una interfaz
directamente conectada
 wildcard-mask es, en este caso, la inversa de la máscara de subred que determina
como interpretar la dirección ip-address
• 0  Comprobar; 1  Ignorar
• area-id especifica el área OSPF asociada con la dirección

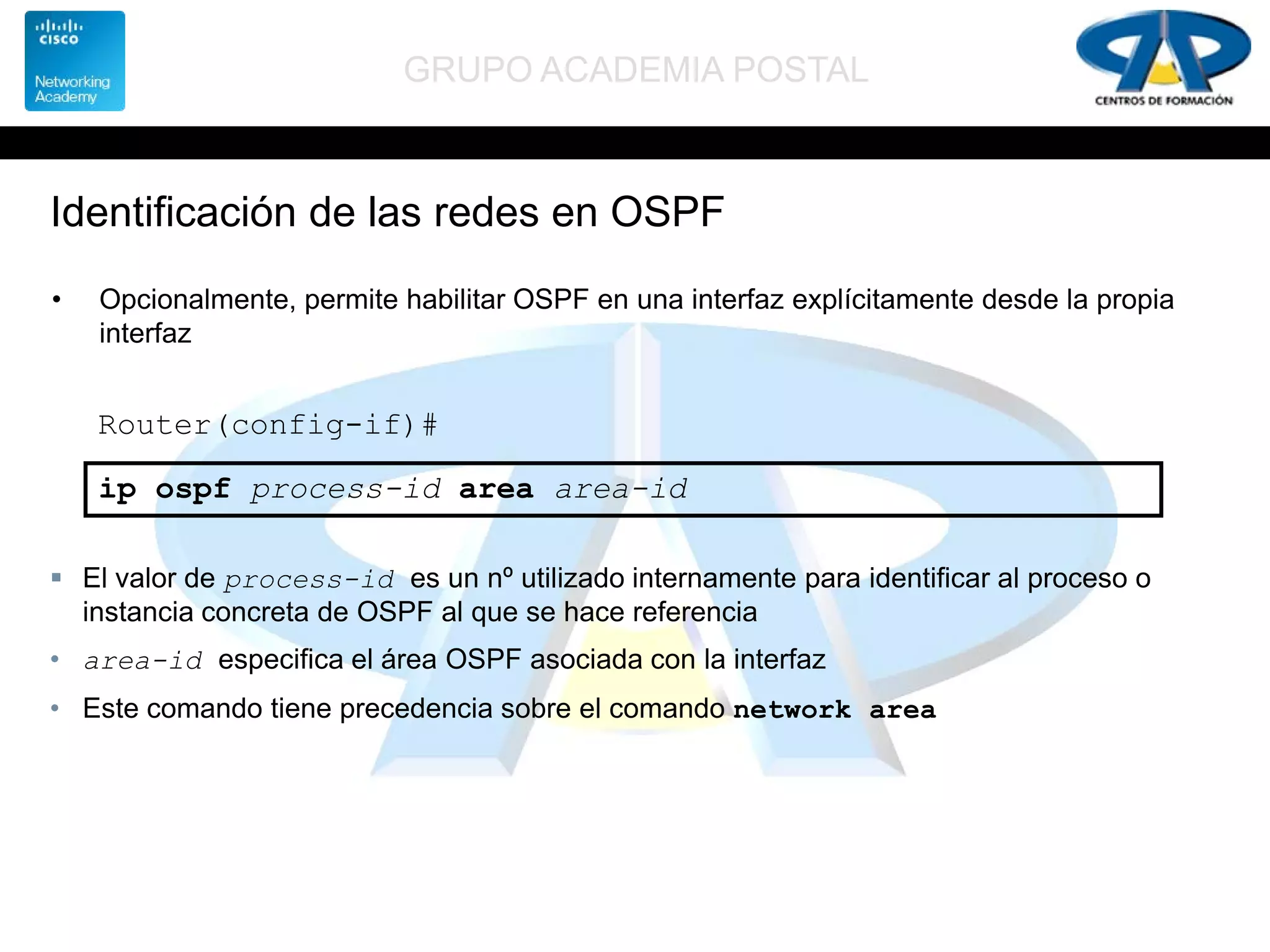

Identificación de las redes en OSPF

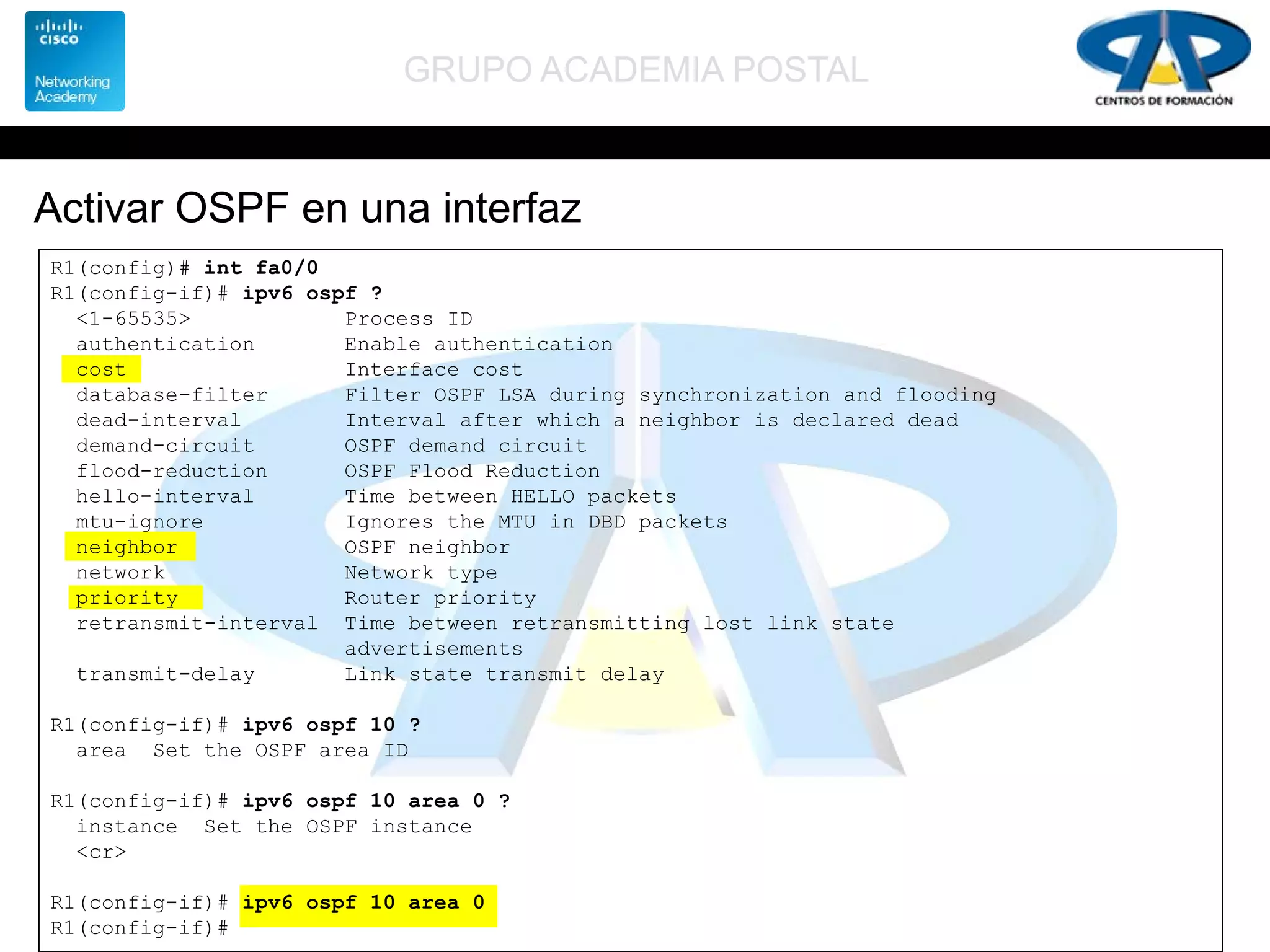

• Opcionalmente, permite habilitar OSPF en una interfaz explícitamente desde la propia
interfaz
Router(config-if)#
ip ospf process-id area area-id
 El valor de process-id es un nº utilizado internamente para identificar al proceso o
instancia concreta de OSPF al que se hace referencia
• area-id especifica el área OSPF asociada con la interfaz
• Este comando tiene precedencia sobre el comando network area

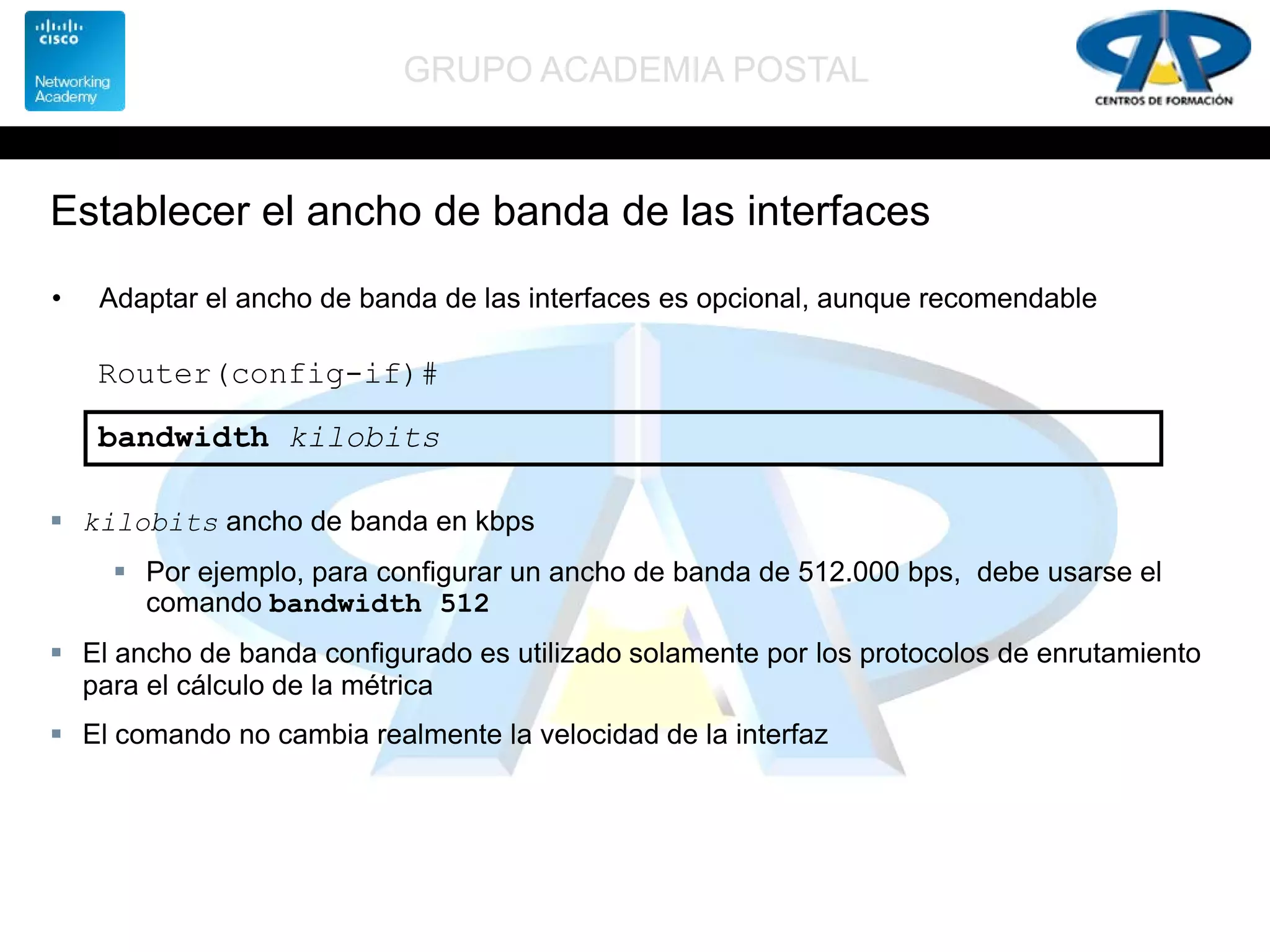

Establecer el ancho de banda de las interfaces
• Adaptar el ancho de banda de las interfaces es opcional, aunque recomendable
Router(config-if)#
bandwidth kilobits
 kilobits ancho de banda en kbps
 Por ejemplo, para configurar un ancho de banda de 512.000 bps, debe usarse el
comando bandwidth 512
 El ancho de banda configurado es utilizado solamente por los protocolos de enrutamiento
para el cálculo de la métrica
 El comando no cambia realmente la velocidad de la interfaz

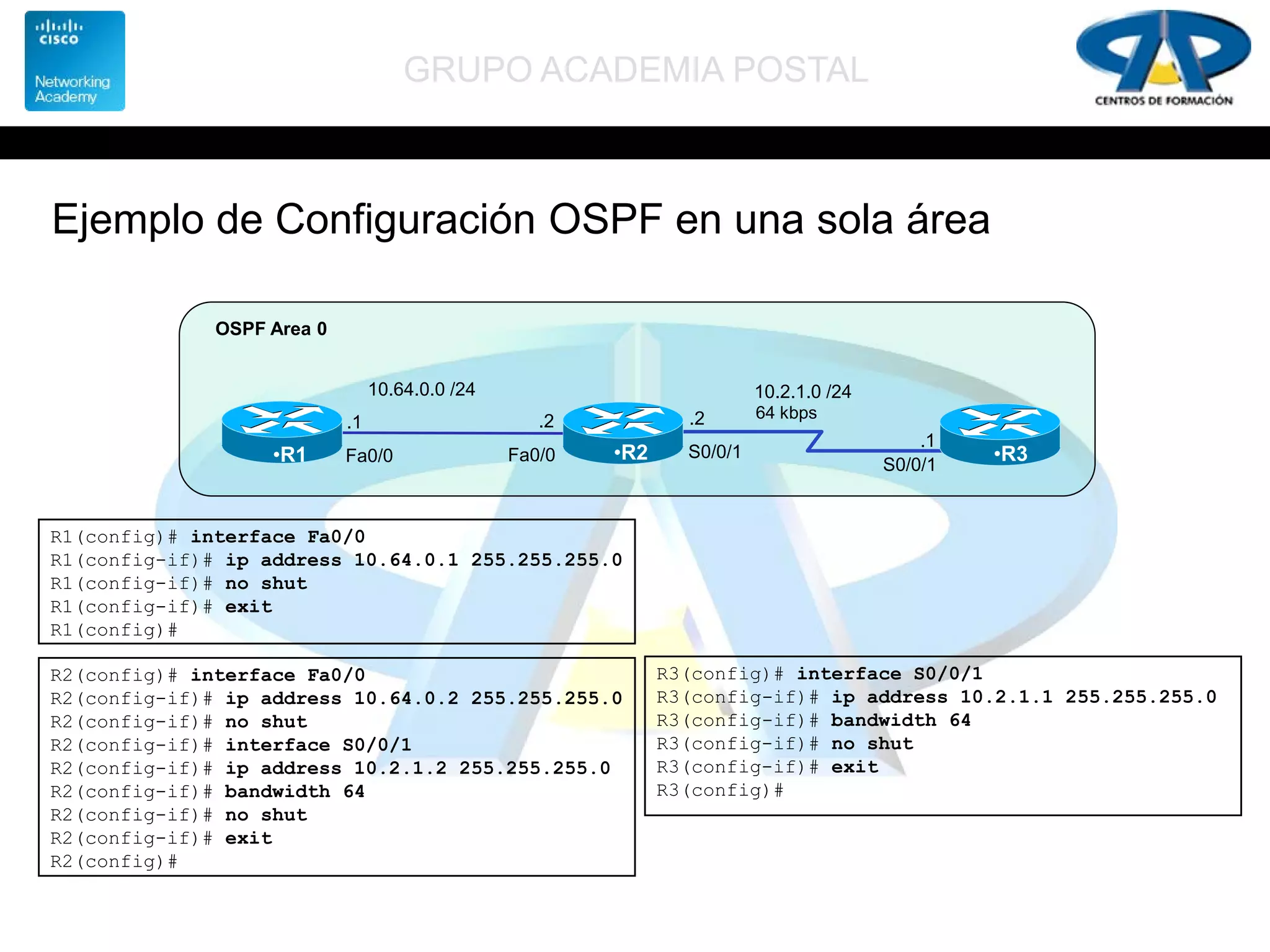

Ejemplo de Configuración OSPF en una sola área
•R2 •R3
OSPF Area 0
S0/0/1
S0/0/1
64 kbps
10.2.1.0 /24
.2
.1
•R1 Fa0/0
.1
Fa0/0
.2
10.64.0.0 /24
R2(config)# interface Fa0/0
R2(config-if)# ip address 10.64.0.2 255.255.255.0
R2(config-if)# no shut
R2(config-if)# interface S0/0/1
R2(config-if)# bandwidth 64
R2(config-if)# exit
R2(config)#
R1(config)# interface Fa0/0
R1(config-if)# exit
R1(config)#
R3(config)# interface S0/0/1
R3(config-if)# bandwidth 64
R3(config-if)# exit
R3(config)#

•R2 •R3
OSPF Area 0
S0/0/1
S0/0/1
•64 kbps
10.2.1.0 /24
.2
.1
•R1 Fa0/0
.1
Fa0/0
.2
10.64.0.0 /24
• R1(config)# router ospf 1
• R1(config-router)# network 10.0.0.0 0.255.255.255 area 0
• R1(config-router)#

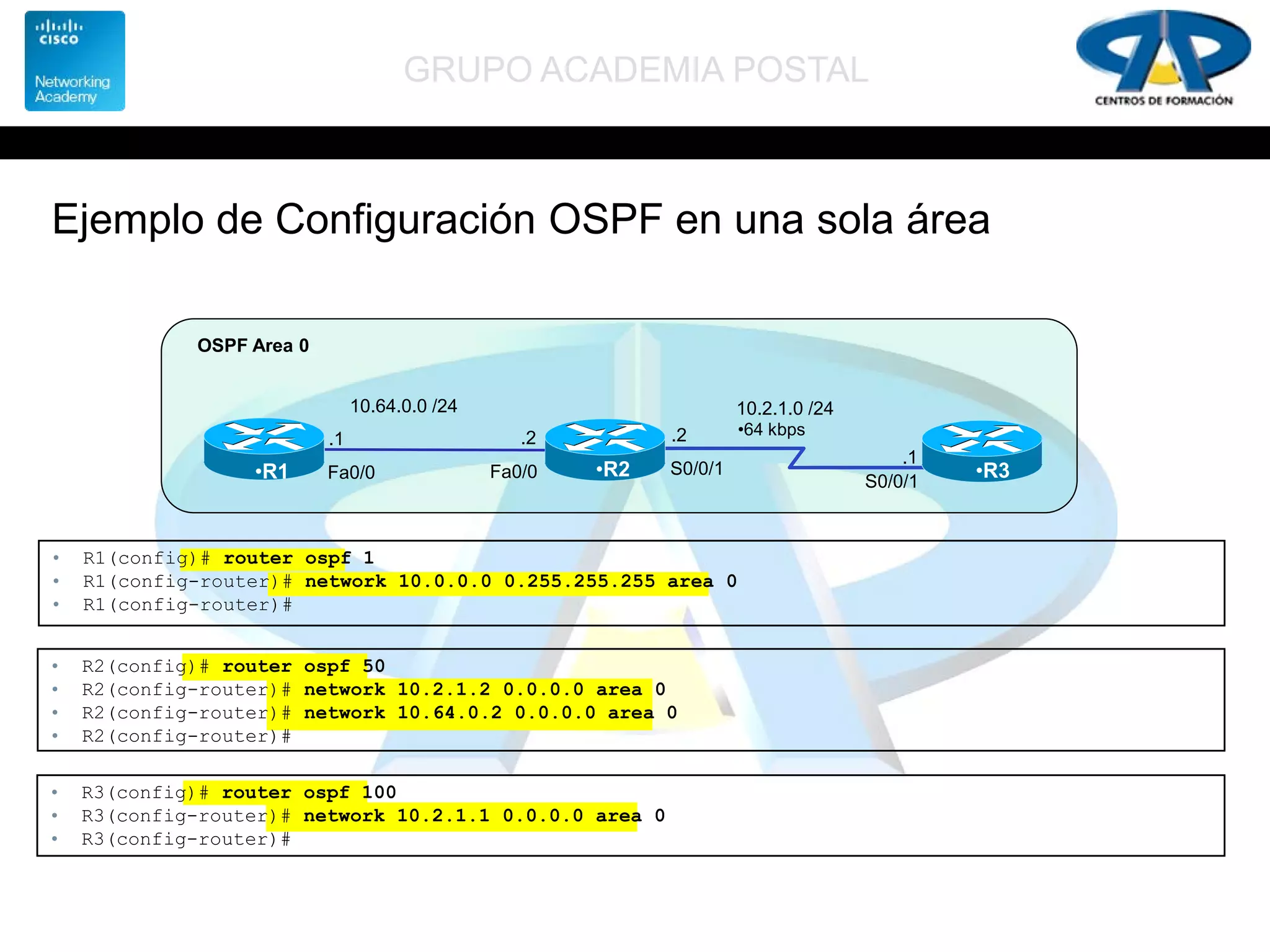

Ejemplo de Configuración OSPF en una sola área

•R2 •R3
OSPF Area 0
S0/0/1
S0/0/1
64 kbps
10.2.1.0 /24
.2
.1
•R1 Fa0/0
.1
Fa0/0
.2
10.64.0.0 /24
OSPF Area 1
R1(config)# router ospf 1
R1(config-router)# network 10.0.0.0 0.255.255.255 area 0
R1(config-router)#
R2(config-router)#
R3(config-router)#

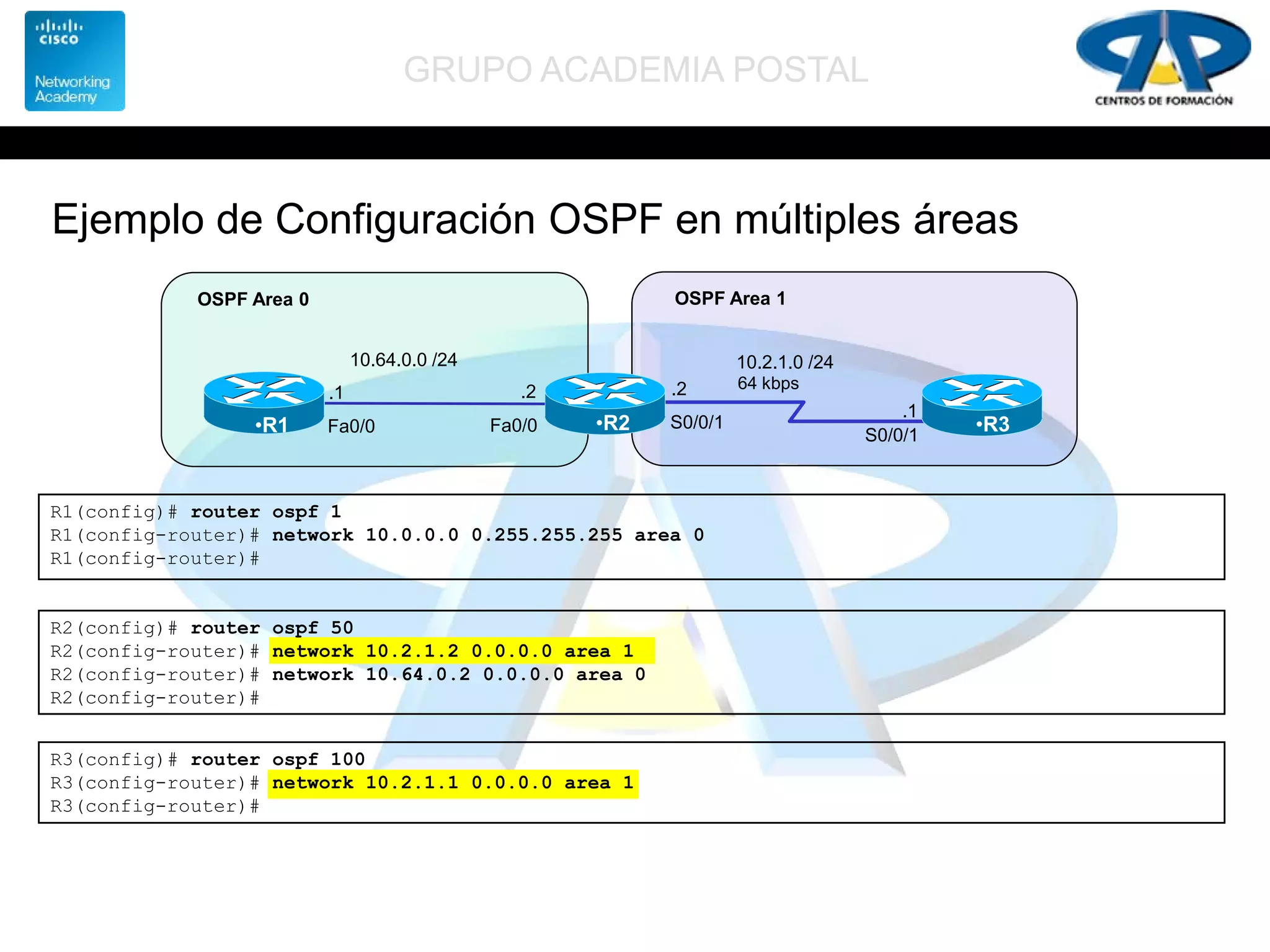

Ejemplo de Configuración OSPF en múltiples áreas

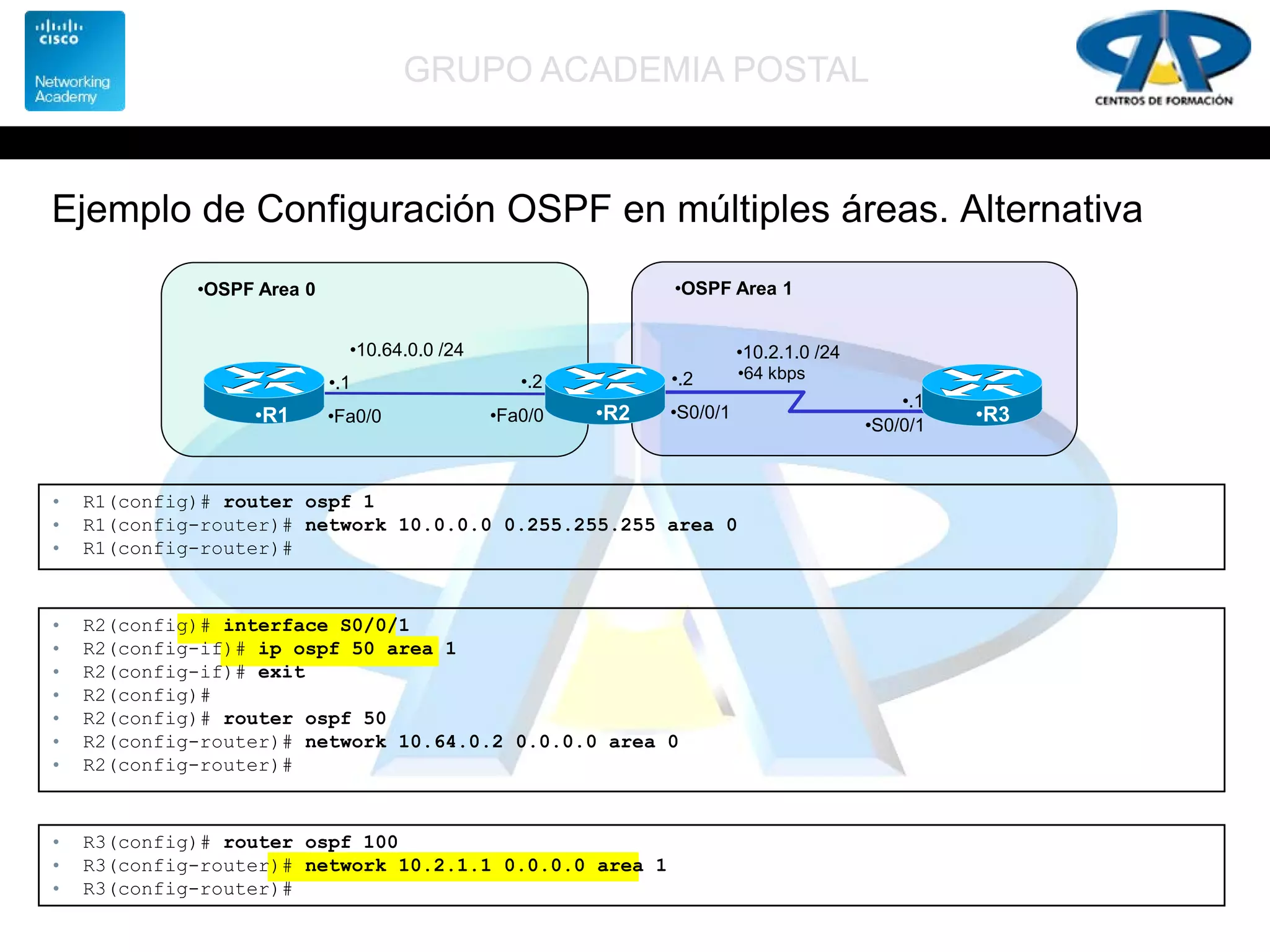

Ejemplo de Configuración OSPF en múltiples áreas. Alternativa
•R2 •R3
•OSPF Area 0
•S0/0/1
•S0/0/1
•64 kbps
•10.2.1.0 /24
•.2
•.1
•R1 •Fa0/0
•.1
•Fa0/0
•.2
•10.64.0.0 /24
•OSPF Area 1
• R2(config)# interface S0/0/1
• R2(config-if)# ip ospf 50 area 1
• R2(config-if)# exit
• R2(config)#

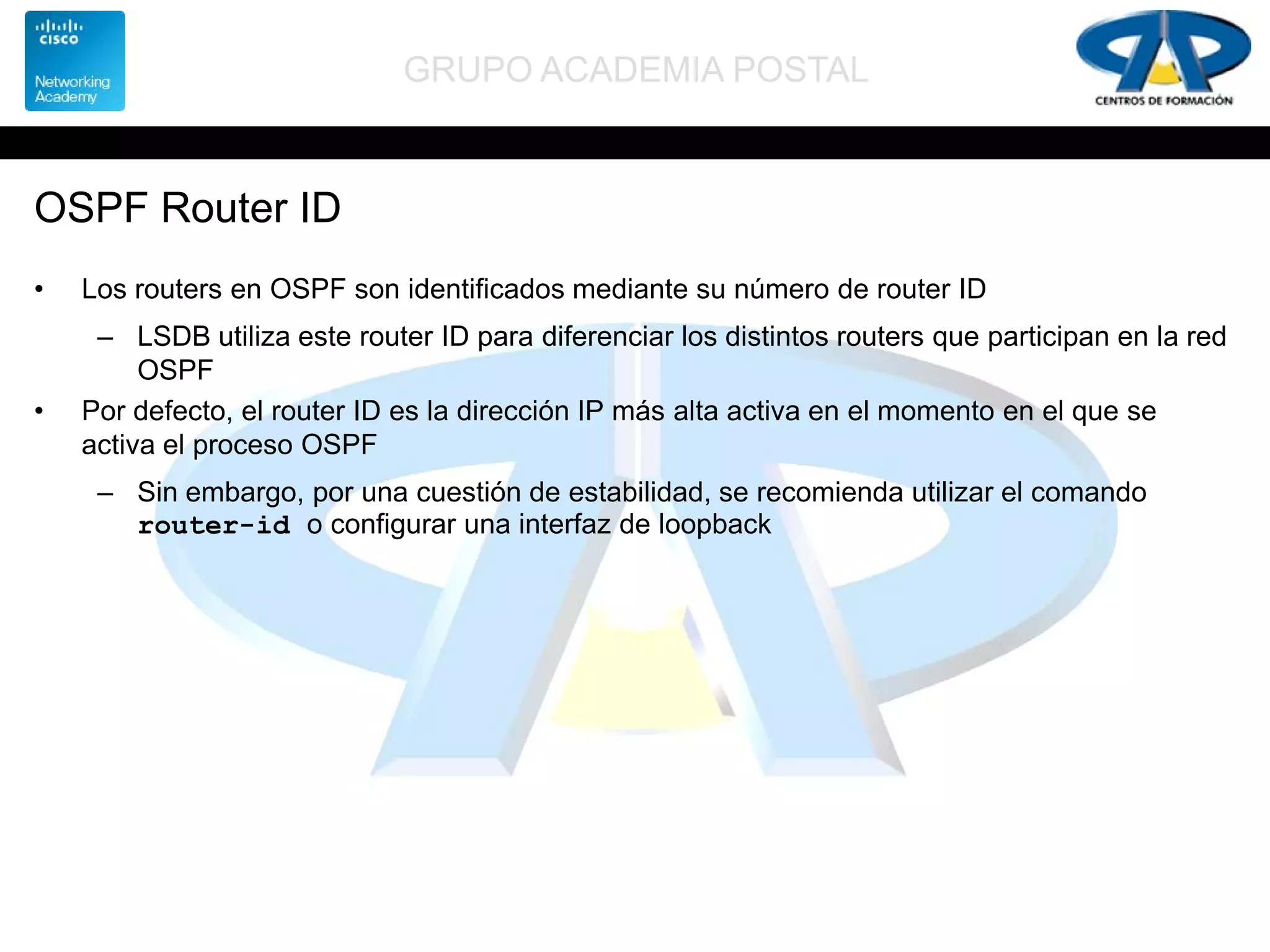

OSPF Router ID
• Los routers en OSPF son identificados mediante su número de router ID
– LSDB utiliza este router ID para diferenciar los distintos routers que participan en la red
OSPF
• Por defecto, el router ID es la dirección IP más alta activa en el momento en el que se
activa el proceso OSPF
– Sin embargo, por una cuestión de estabilidad, se recomienda utilizar el comando
router-id o configurar una interfaz de loopback

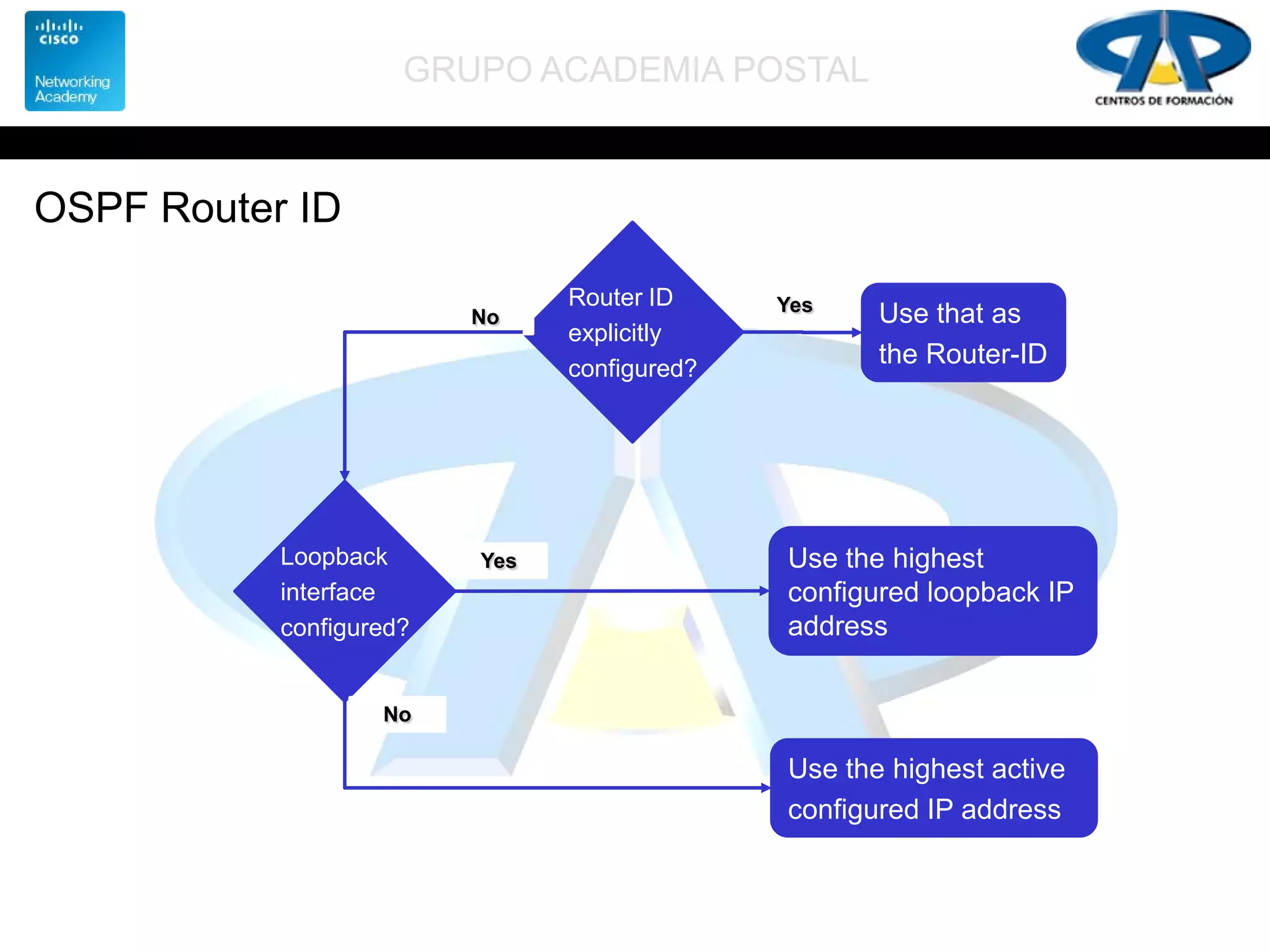

OSPF Router ID
Router ID
explicitly
configured?
Use that as
the Router-ID
Yes
No
Loopback
interface
configured?
Yes
No
Use the highest active
configured IP address
Use the highest
configured loopback IP
address

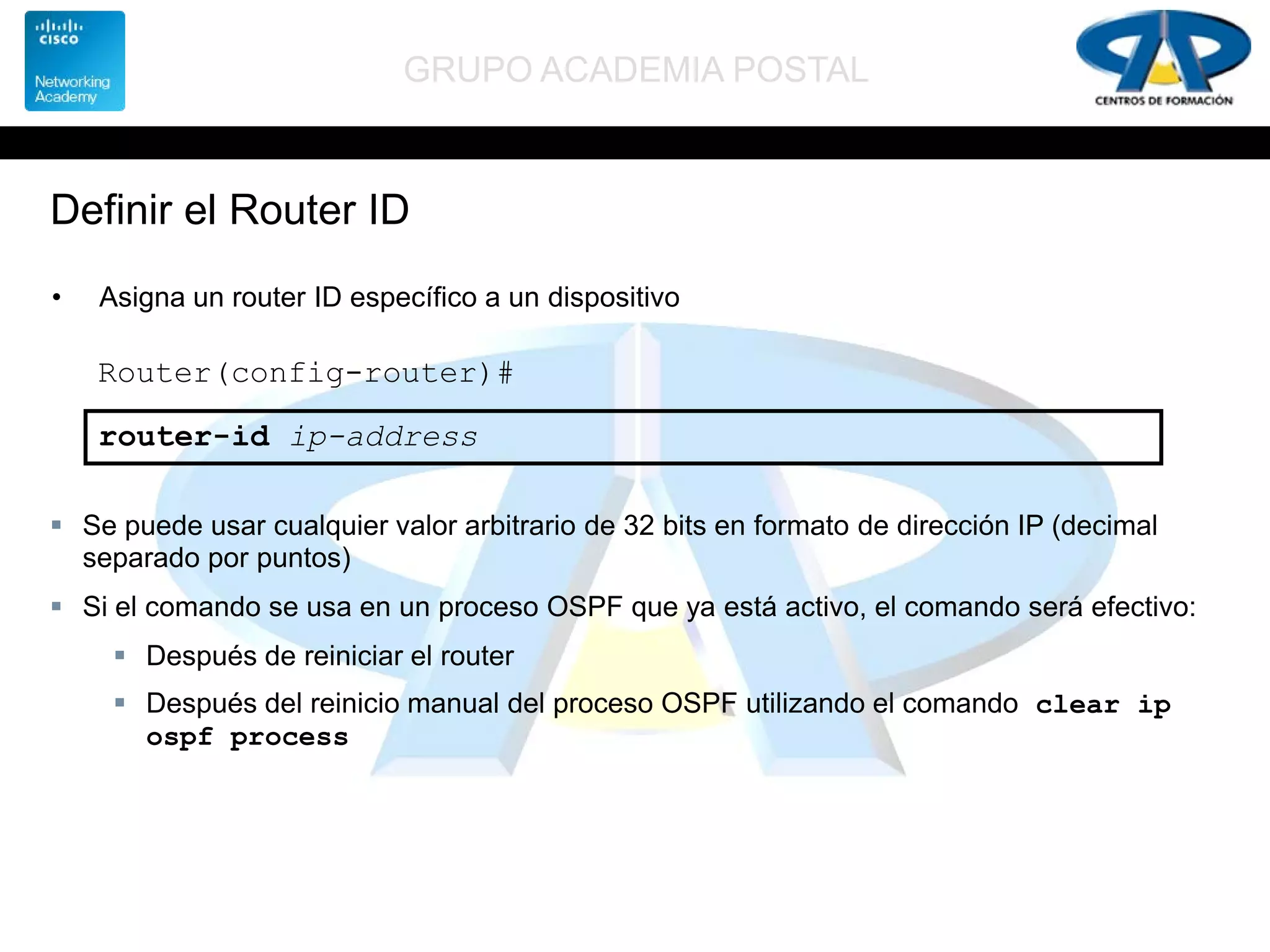

Definir el Router ID
• Asigna un router ID específico a un dispositivo
router-id ip-address
 Se puede usar cualquier valor arbitrario de 32 bits en formato de dirección IP (decimal
separado por puntos)
 Si el comando se usa en un proceso OSPF que ya está activo, el comando será efectivo:
 Después de reiniciar el router
 Después del reinicio manual del proceso OSPF utilizando el comando clear ip
ospf process

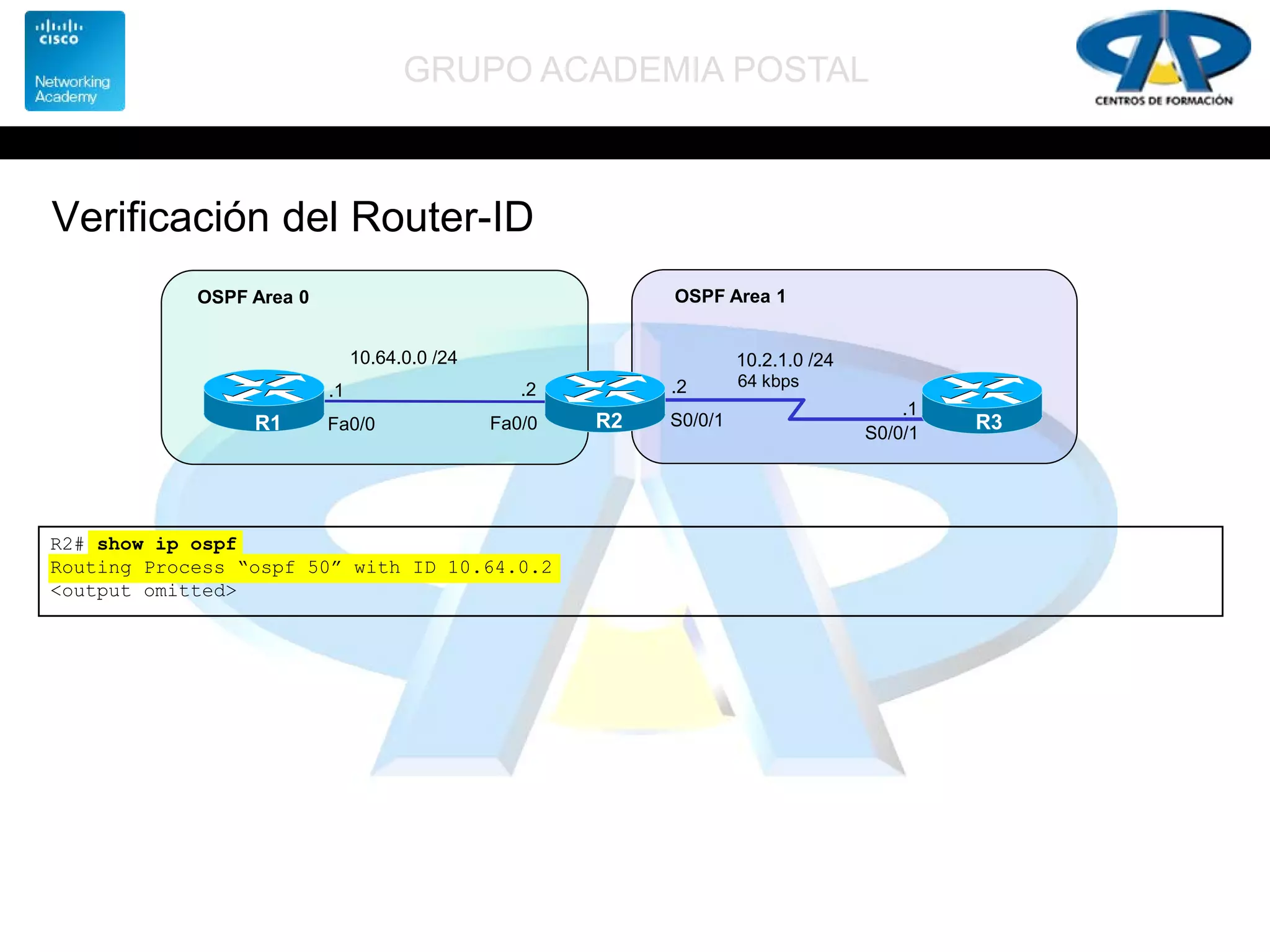

Verificación del Router-ID
R2 R3
OSPF Area 0
S0/0/1
S0/0/1
64 kbps
10.2.1.0 /24
.2
.1
R1 Fa0/0
.1
Fa0/0
.2
10.64.0.0 /24
OSPF Area 1
R2# show ip ospf
Routing Process “ospf 50” with ID 10.64.0.2
<output omitted>

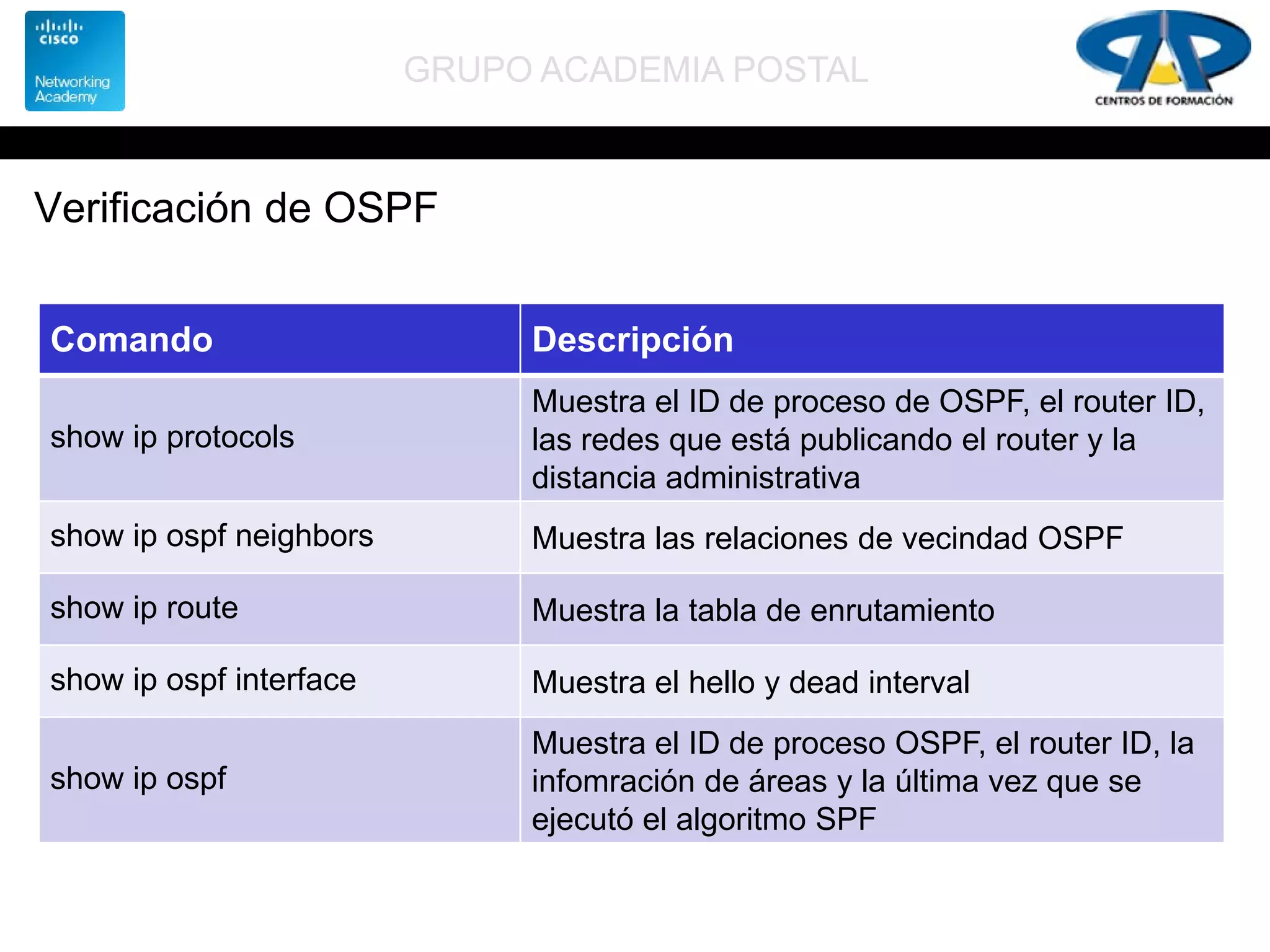

Verificación de OSPF
Comando Descripción
show ip protocols
Muestra el ID de proceso de OSPF, el router ID,
las redes que está publicando el router y la
distancia administrativa
show ip ospf neighbors Muestra las relaciones de vecindad OSPF
show ip route Muestra la tabla de enrutamiento
show ip ospf interface Muestra el hello y dead interval
show ip ospf
Muestra el ID de proceso OSPF, el router ID, la
infomración de áreas y la última vez que se
ejecutó el algoritmo SPF

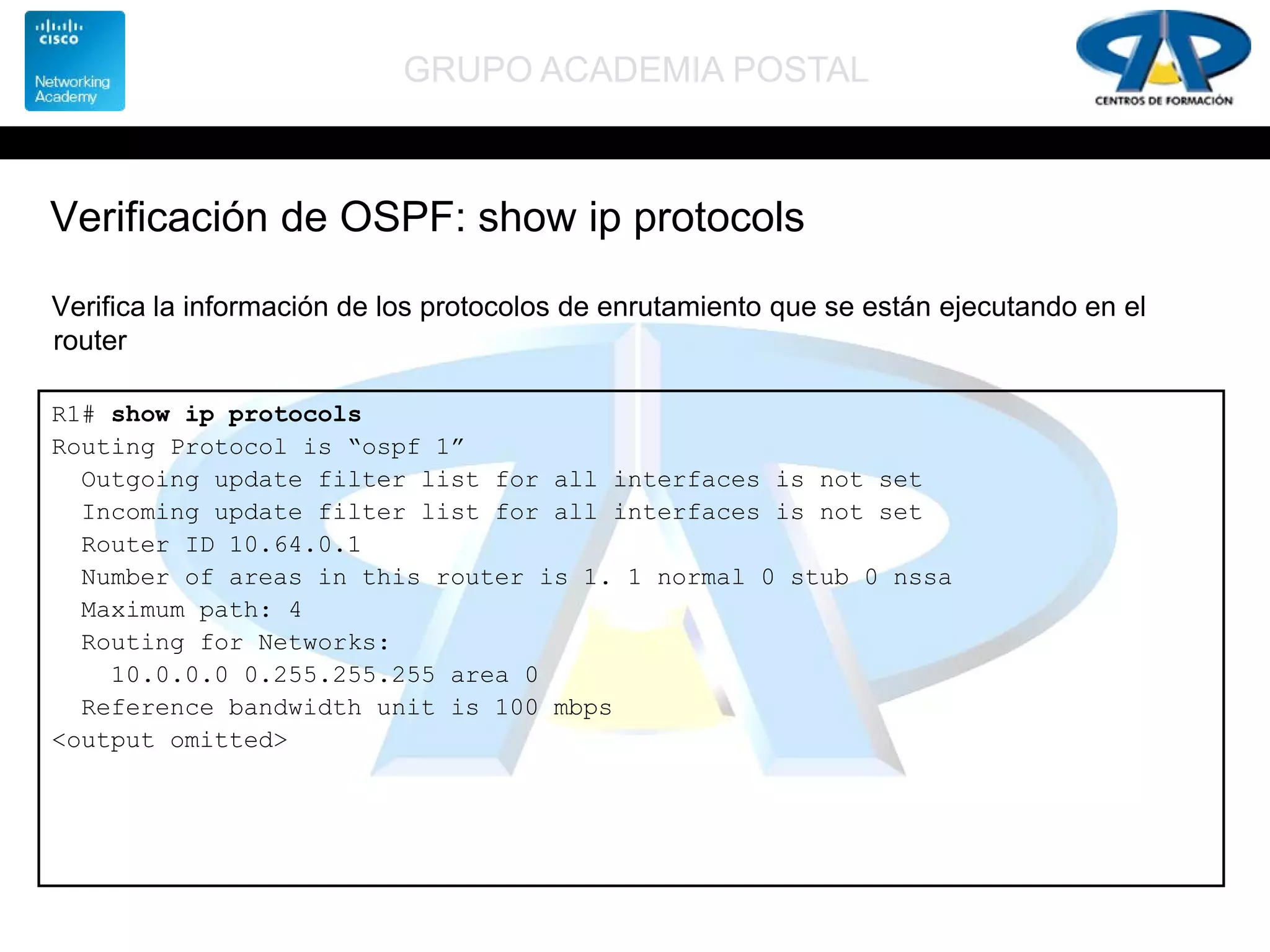

Verificación de OSPF: show ip protocols
R1# show ip protocols
Routing Protocol is “ospf 1”
Outgoing update filter list for all interfaces is not set
Incoming update filter list for all interfaces is not set
Router ID 10.64.0.1
Number of areas in this router is 1. 1 normal 0 stub 0 nssa
Maximum path: 4
Routing for Networks:
10.0.0.0 0.255.255.255 area 0
Reference bandwidth unit is 100 mbps
<output omitted>
Verifica la información de los protocolos de enrutamiento que se están ejecutando en el
router

Verificación de OSPF: show ip ospf neighbors
R2# show ip ospf neighbor
Neighbor ID Pri State Dead Time Address Interface
10.64.0.1 1 FULL/DROTHER 00:00:30 10.64.0.1 FastEthernet0/0
10.2.1.1 1 FULL/ - 00:00:34 10.2.1.1 Serial0/0/1
Muestra información sobre los vecinos OSPF
Lists the neighbors
in the order they
were learned.
The OSPF priority
of the interface.
The OSPF state of the interface.
FULL state means that the router
and its neighbor have identical
OSPF link-state databases.
The amount of time remaining that
the router will wait to receive an
OSPF Hello packet from the
neighbor before declaring the
neighbor down.
The IP address of the neighbor's
interface to which this router is
directly connected.
The interface on which
this router has formed
adjacency with the
neighbor.

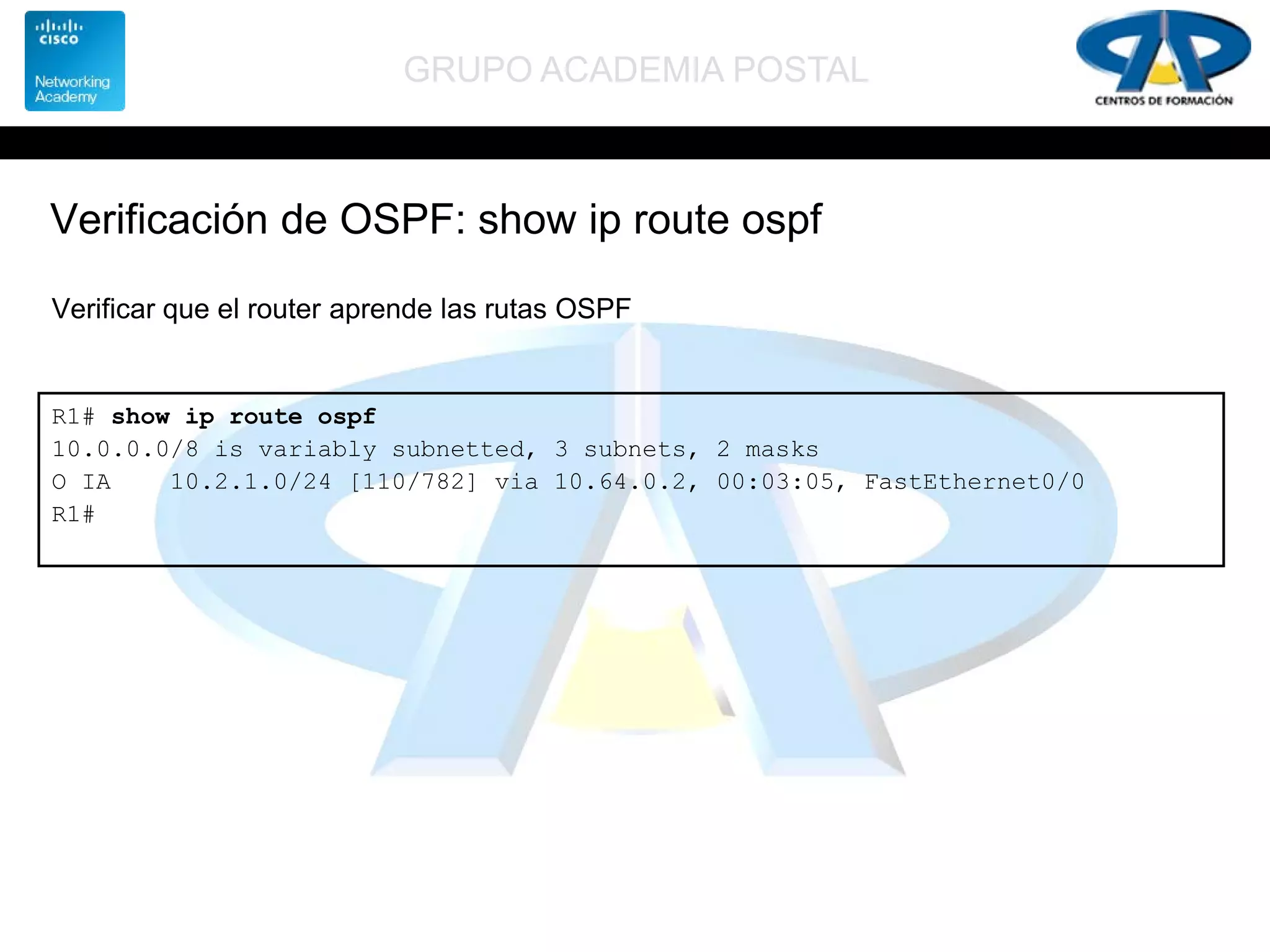

Verificación de OSPF: show ip route ospf
R1# show ip route ospf
10.0.0.0/8 is variably subnetted, 3 subnets, 2 masks
O IA 10.2.1.0/24 [110/782] via 10.64.0.2, 00:03:05, FastEthernet0/0
R1#
Verificar que el router aprende las rutas OSPF

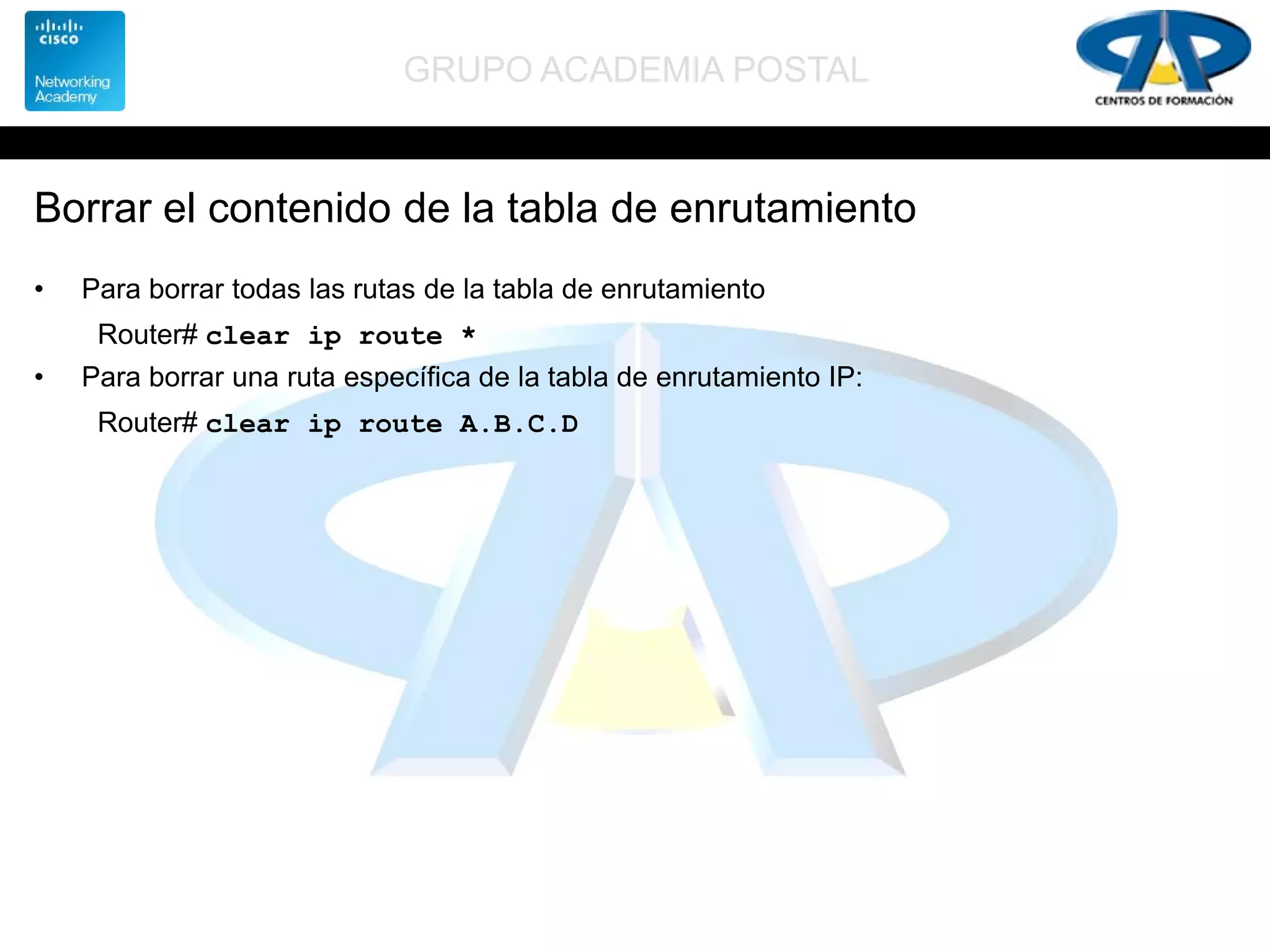

Borrar el contenido de la tabla de enrutamiento
• Para borrar todas las rutas de la tabla de enrutamiento
Router# clear ip route *
• Para borrar una ruta específica de la tabla de enrutamiento IP:
Router# clear ip route A.B.C.D

Verificación de OSPF: show ip ospf interface
R1# show ip ospf interface fastEthernet 0/0
FastEthernet0/0 is up, line protocol is up
Internet Address 10.64.0.1/24, Area 0
Process ID 1, Router ID 10.64.0.1, Network Type BROADCAST, Cost: 1
Transmit Delay is 1 sec, State DROTHER, Priority 0
Designated Router (ID) 10.64.0.2, Interface address 10.64.0.2
No backup designated router on this network
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
oob-resync timeout 40
Hello due in 00:00:04
Supports Link-local Signaling (LLS)
Index 1/1, flood queue length 0
Next 0x0(0)/0x0(0)
Last flood scan length is 1, maximum is 4
Last flood scan time is 0 msec, maximum is 4 msec
Neighbor Count is 1, Adjacent neighbor count is 1
Adjacent with neighbor 10.64.0.2 (Designated Router)
Suppress hello for 0 neighbor(s)
Verificar las interfaces configuradas con OSPF

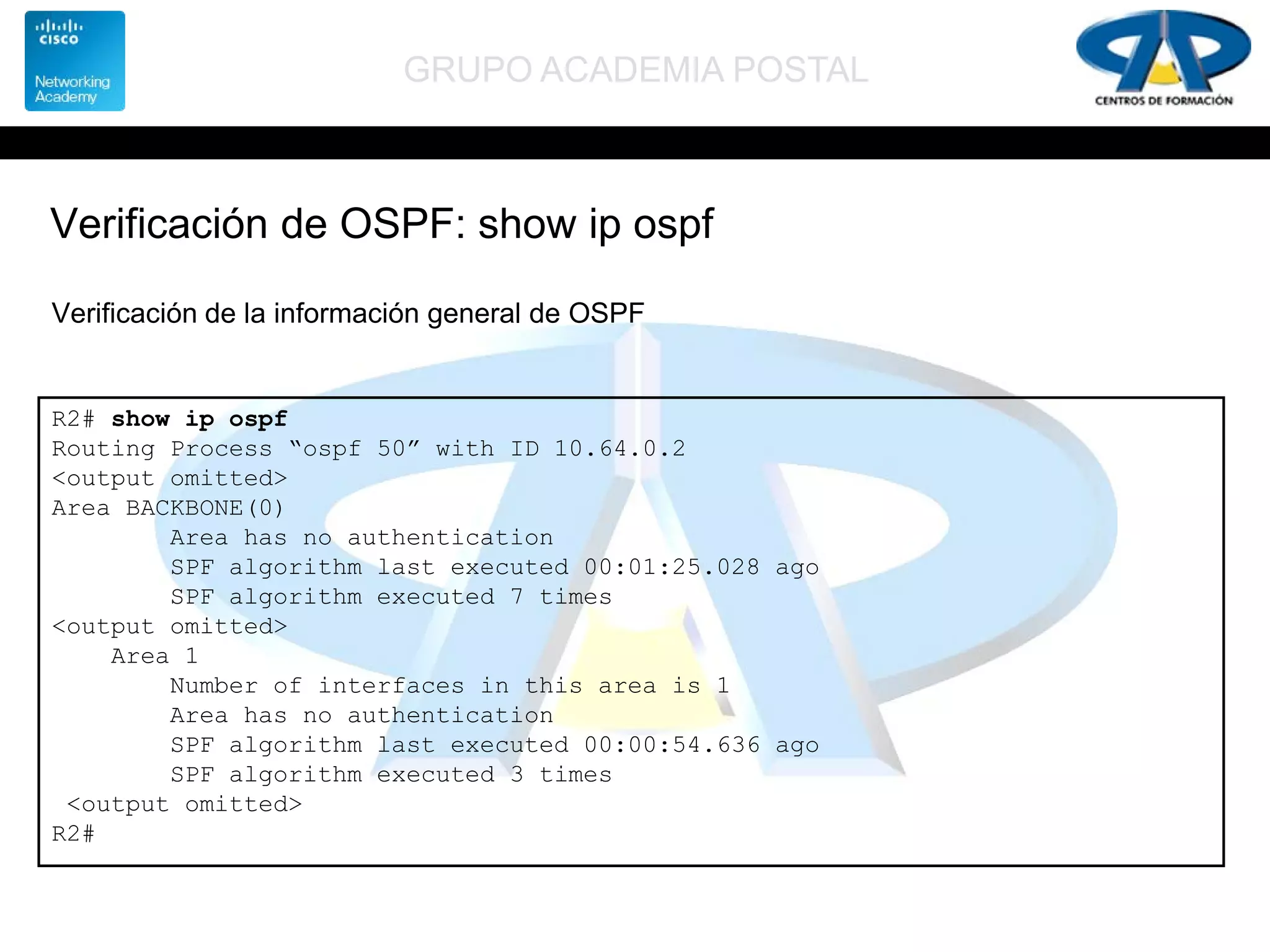

Verificación de OSPF: show ip ospf
R2# show ip ospf
Routing Process “ospf 50” with ID 10.64.0.2
<output omitted>
Area BACKBONE(0)
Area has no authentication
SPF algorithm last executed 00:01:25.028 ago
SPF algorithm executed 7 times
<output omitted>
Area 1
Number of interfaces in this area is 1
Area has no authentication
SPF algorithm last executed 00:00:54.636 ago
SPF algorithm executed 3 times
<output omitted>
R2#
Verificación de la información general de OSPF

Link State Advertisements (LSAs)
en OSPF

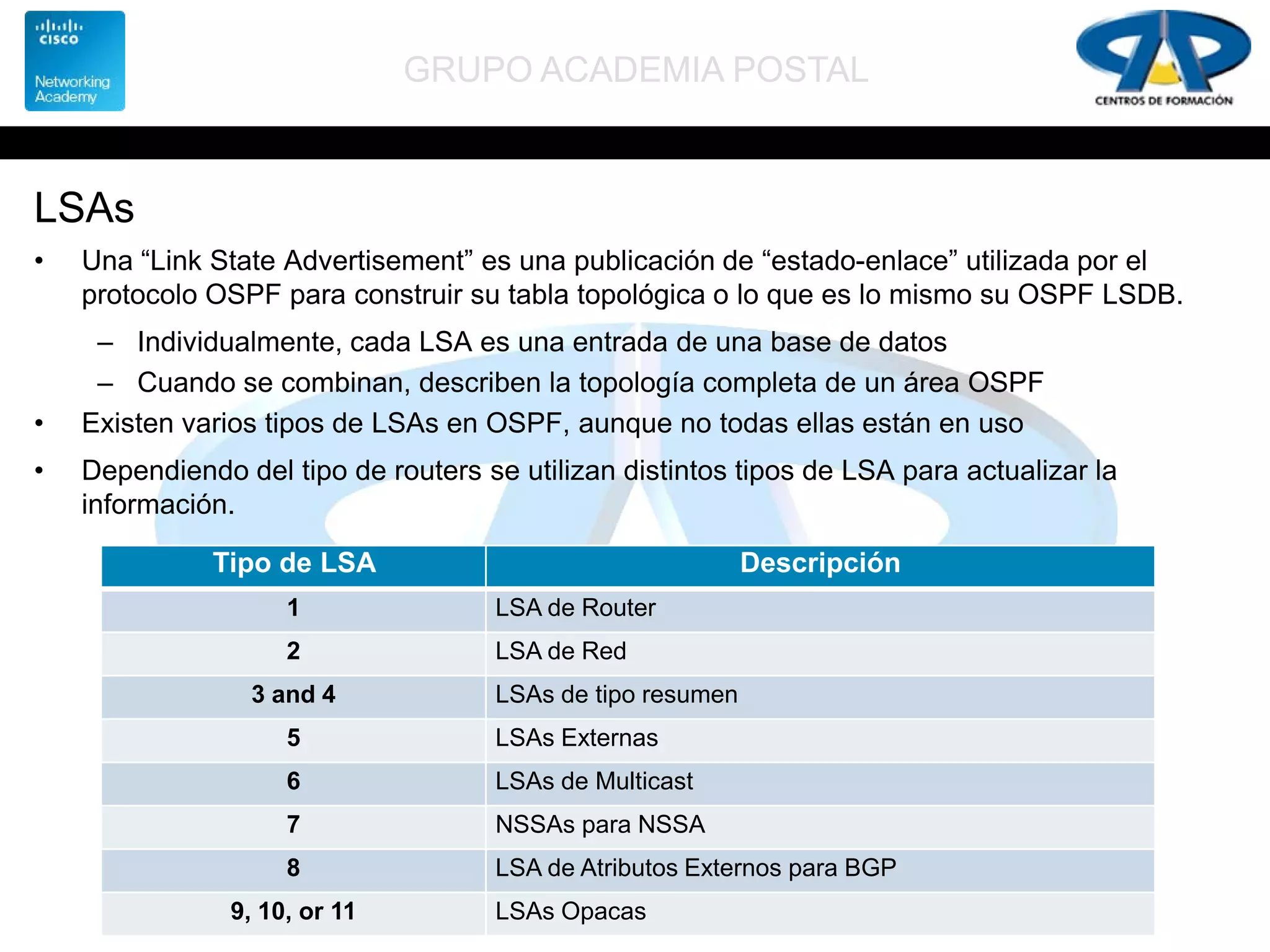

LSAs
• Una “Link State Advertisement” es una publicación de “estado-enlace” utilizada por el
protocolo OSPF para construir su tabla topológica o lo que es lo mismo su OSPF LSDB.
– Individualmente, cada LSA es una entrada de una base de datos
– Cuando se combinan, describen la topología completa de un área OSPF
• Existen varios tipos de LSAs en OSPF, aunque no todas ellas están en uso
• Dependiendo del tipo de routers se utilizan distintos tipos de LSA para actualizar la
información.
Tipo de LSA Descripción
1 LSA de Router
2 LSA de Red
3 and 4 LSAs de tipo resumen
5 LSAs Externas
6 LSAs de Multicast
7 NSSAs para NSSA
8 LSA de Atributos Externos para BGP
9, 10, or 11 LSAs Opacas

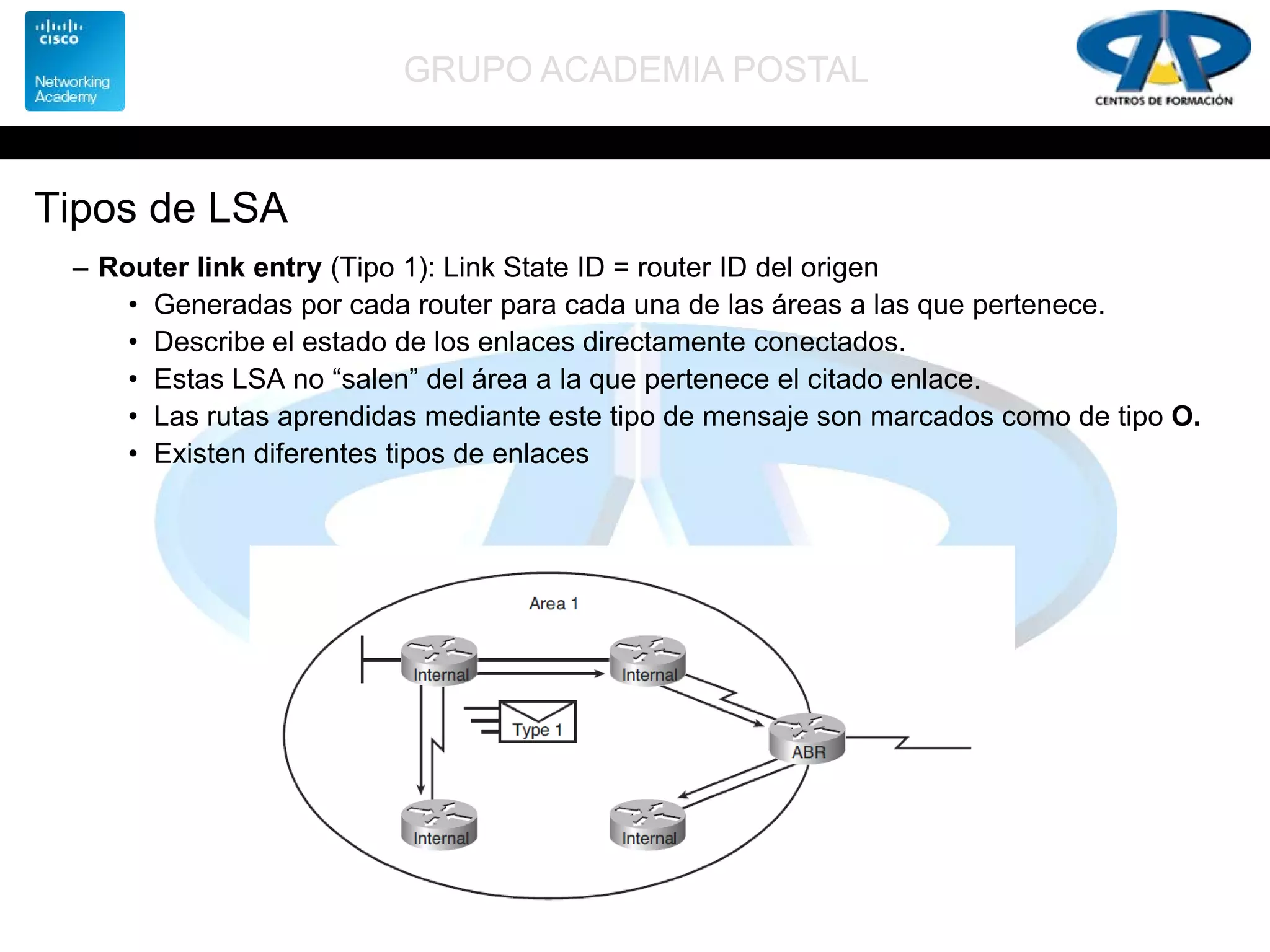

Tipos de LSA
– Router link entry (Tipo 1): Link State ID = router ID del origen
• Generadas por cada router para cada una de las áreas a las que pertenece.
• Describe el estado de los enlaces directamente conectados.
• Estas LSA no “salen” del área a la que pertenece el citado enlace.
• Las rutas aprendidas mediante este tipo de mensaje son marcados como de tipo O.
• Existen diferentes tipos de enlaces

Tipos de LSA

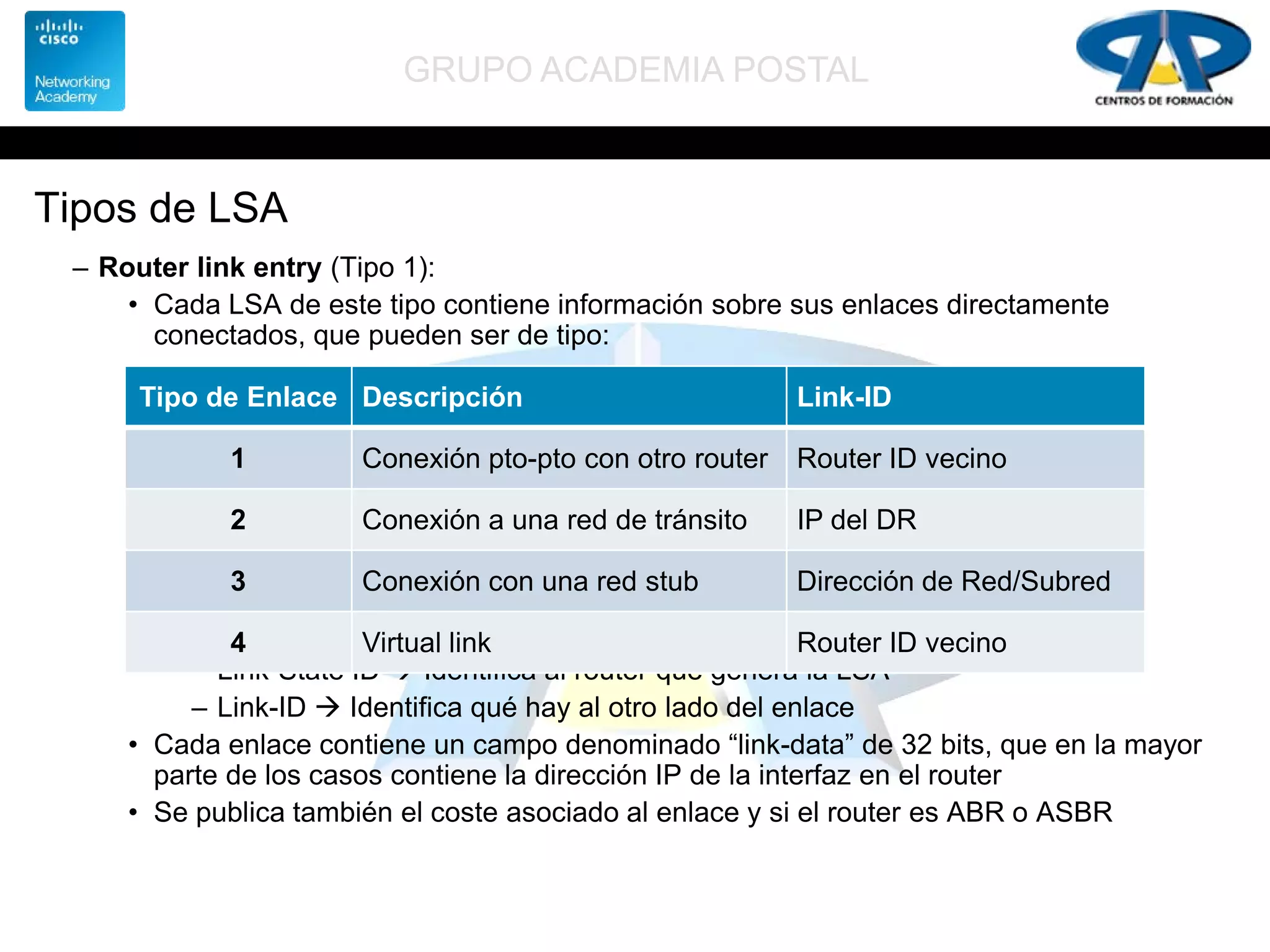

– Router link entry (Tipo 1):
• Cada LSA de este tipo contiene información sobre sus enlaces directamente
conectados, que pueden ser de tipo:
• Es importante no confundir los campos:
– Link-State ID  Identifica al router que genera la LSA
– Link-ID  Identifica qué hay al otro lado del enlace
• Cada enlace contiene un campo denominado “link-data” de 32 bits, que en la mayor
parte de los casos contiene la dirección IP de la interfaz en el router
• Se publica también el coste asociado al enlace y si el router es ABR o ASBR
Tipo de Enlace Descripción Link-ID
1 Conexión pto-pto con otro router Router ID vecino
2 Conexión a una red de tránsito IP del DR
3 Conexión con una red stub Dirección de Red/Subred
4 Virtual link Router ID vecino

Tipos de LSA

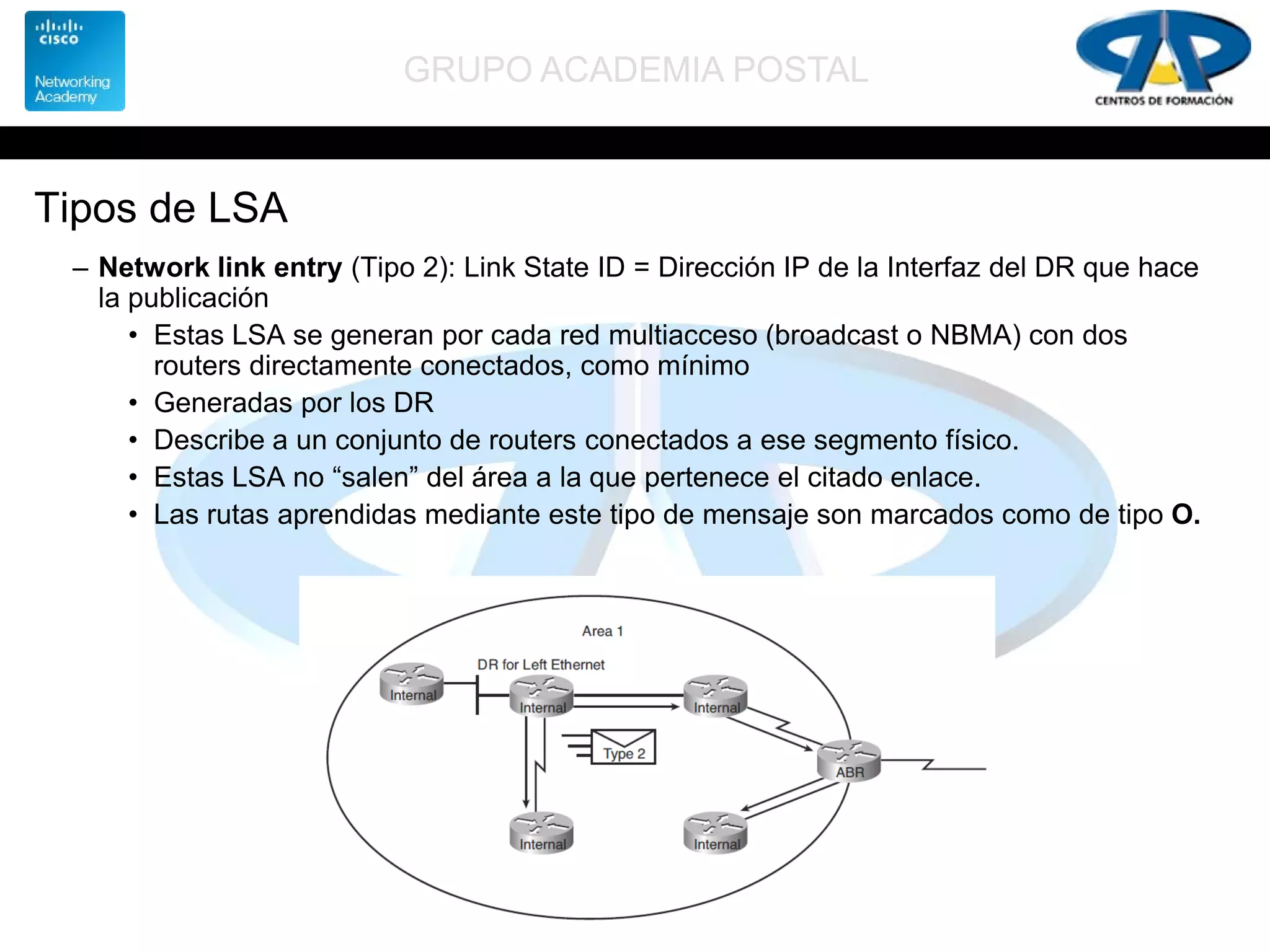

– Network link entry (Tipo 2): Link State ID = Dirección IP de la Interfaz del DR que hace
la publicación
• Estas LSA se generan por cada red multiacceso (broadcast o NBMA) con dos
routers directamente conectados, como mínimo
• Generadas por los DR
• Describe a un conjunto de routers conectados a ese segmento físico.
• Estas LSA no “salen” del área a la que pertenece el citado enlace.
• Las rutas aprendidas mediante este tipo de mensaje son marcados como de tipo O.

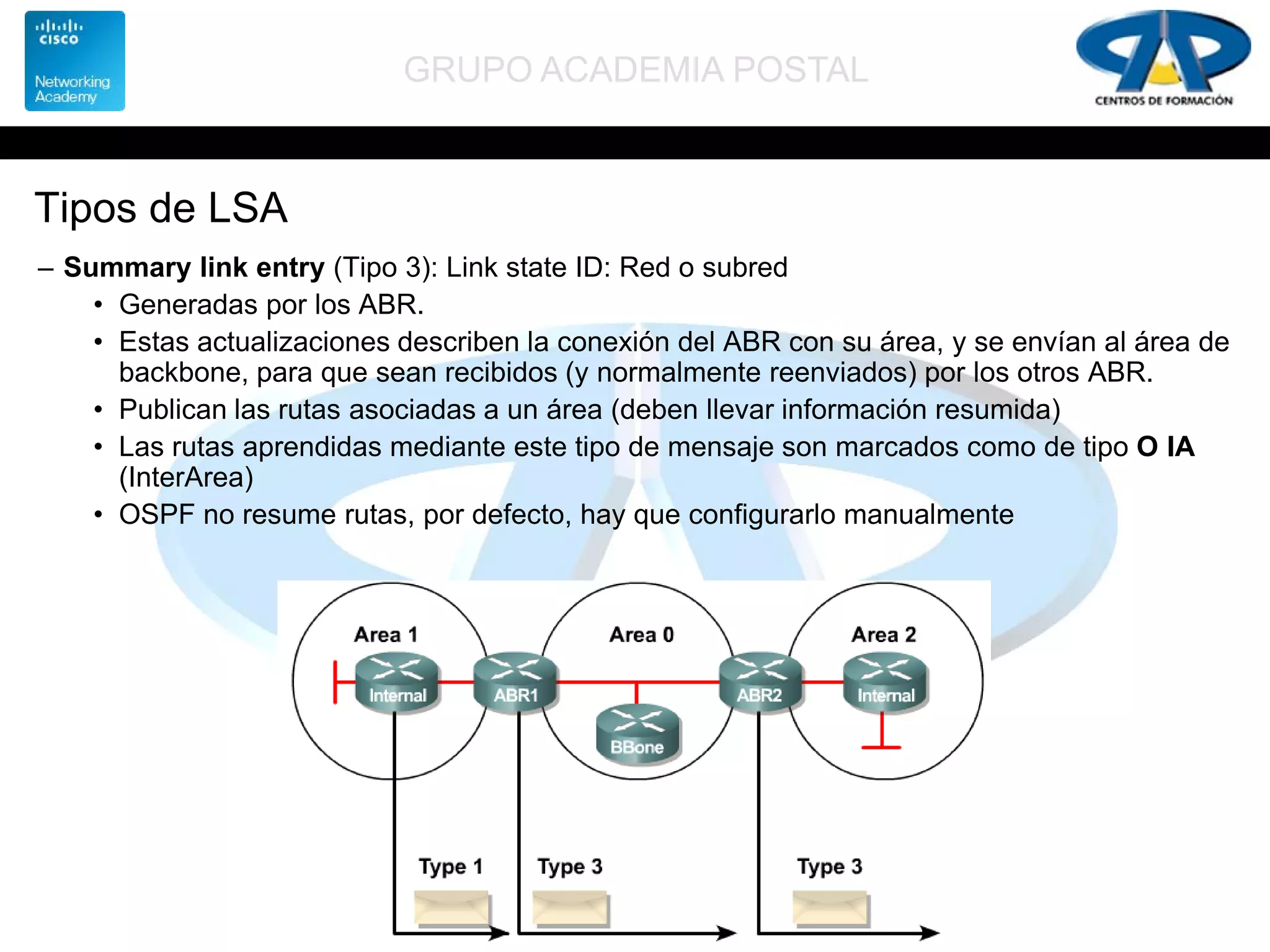

Tipos de LSA
– Summary link entry (Tipo 3): Link state ID: Red o subred
• Generadas por los ABR.
• Estas actualizaciones describen la conexión del ABR con su área, y se envían al área de
backbone, para que sean recibidos (y normalmente reenviados) por los otros ABR.
• Publican las rutas asociadas a un área (deben llevar información resumida)
• Las rutas aprendidas mediante este tipo de mensaje son marcados como de tipo O IA
(InterArea)
• OSPF no resume rutas, por defecto, hay que configurarlo manualmente

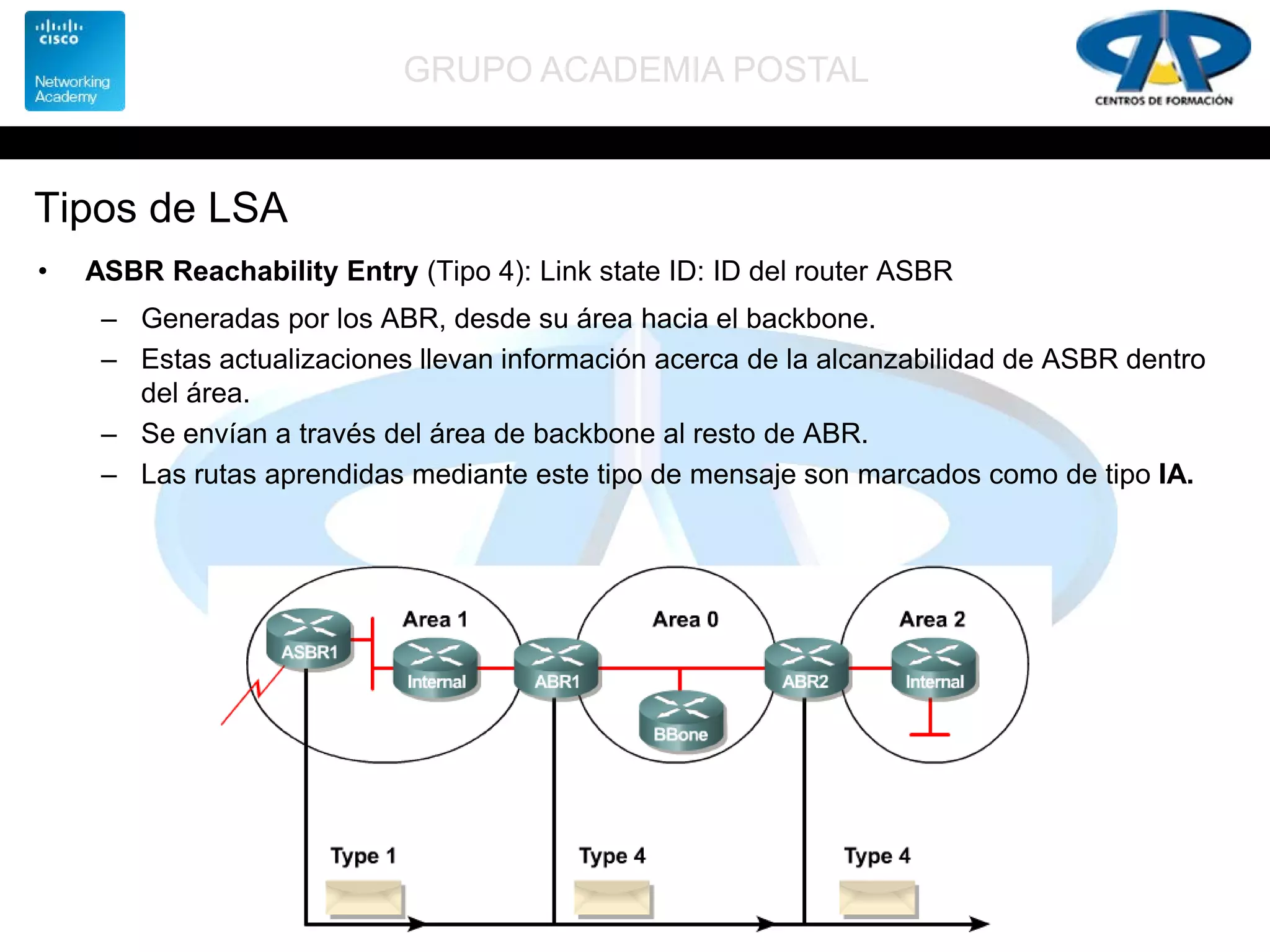

Tipos de LSA
• ASBR Reachability Entry (Tipo 4): Link state ID: ID del router ASBR
– Generadas por los ABR, desde su área hacia el backbone.
– Estas actualizaciones llevan información acerca de la alcanzabilidad de ASBR dentro
del área.
– Se envían a través del área de backbone al resto de ABR.
– Las rutas aprendidas mediante este tipo de mensaje son marcados como de tipo IA.

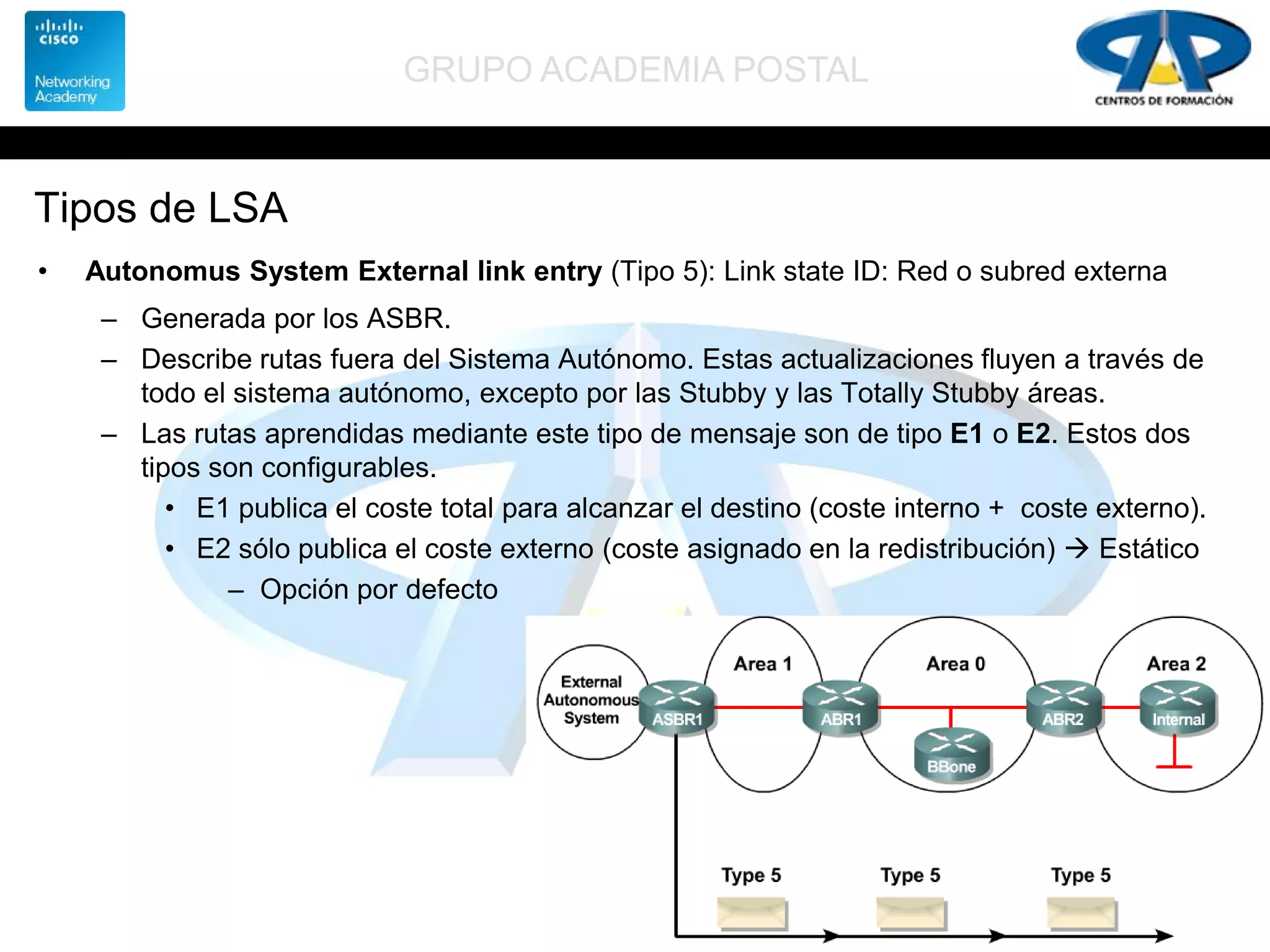

Tipos de LSA
• Autonomus System External link entry (Tipo 5): Link state ID: Red o subred externa
– Generada por los ASBR.
– Describe rutas fuera del Sistema Autónomo. Estas actualizaciones fluyen a través de
todo el sistema autónomo, excepto por las Stubby y las Totally Stubby áreas.
– Las rutas aprendidas mediante este tipo de mensaje son de tipo E1 o E2. Estos dos
tipos son configurables.
• E1 publica el coste total para alcanzar el destino (coste interno + coste externo).
• E2 sólo publica el coste externo (coste asignado en la redistribución)  Estático
– Opción por defecto

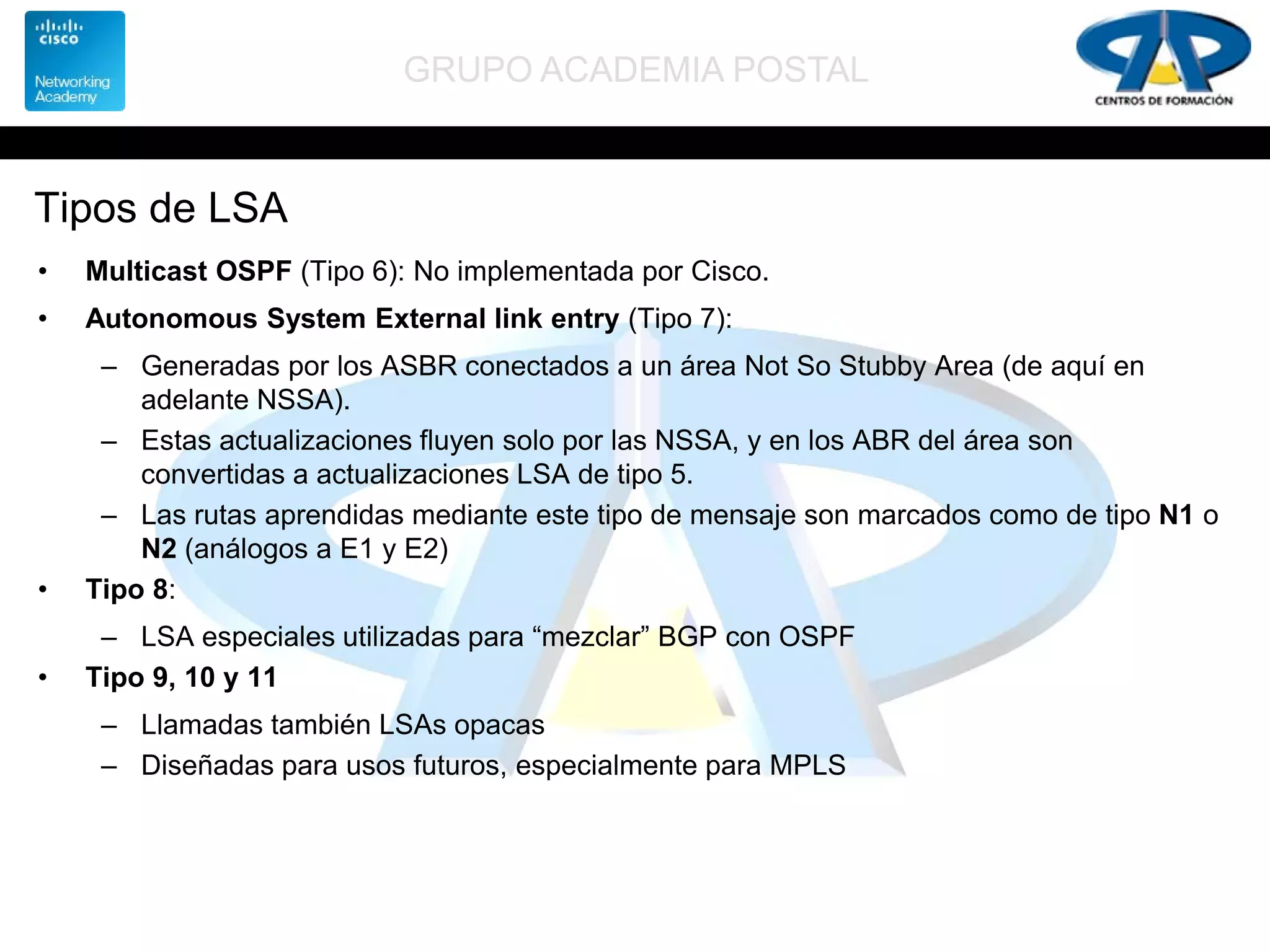

Tipos de LSA
• Multicast OSPF (Tipo 6): No implementada por Cisco.

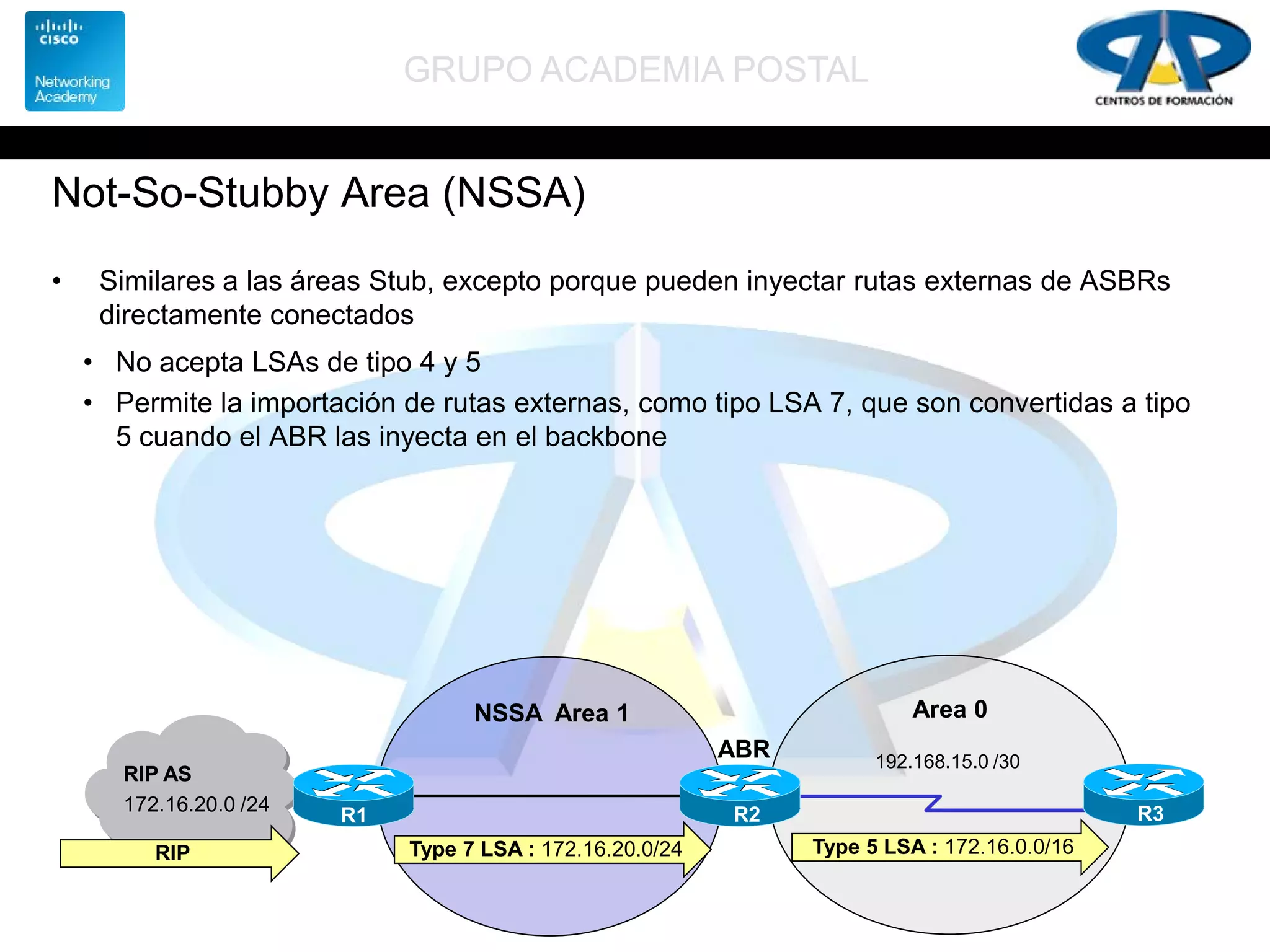

• Autonomous System External link entry (Tipo 7):
– Generadas por los ASBR conectados a un área Not So Stubby Area (de aquí en
adelante NSSA).
– Estas actualizaciones fluyen solo por las NSSA, y en los ABR del área son
convertidas a actualizaciones LSA de tipo 5.
– Las rutas aprendidas mediante este tipo de mensaje son marcados como de tipo N1 o
N2 (análogos a E1 y E2)
• Tipo 8:
– LSA especiales utilizadas para “mezclar” BGP con OSPF
• Tipo 9, 10 y 11
– Llamadas también LSAs opacas
– Diseñadas para usos futuros, especialmente para MPLS

Configuración y Verificación
de Características Avanzadas

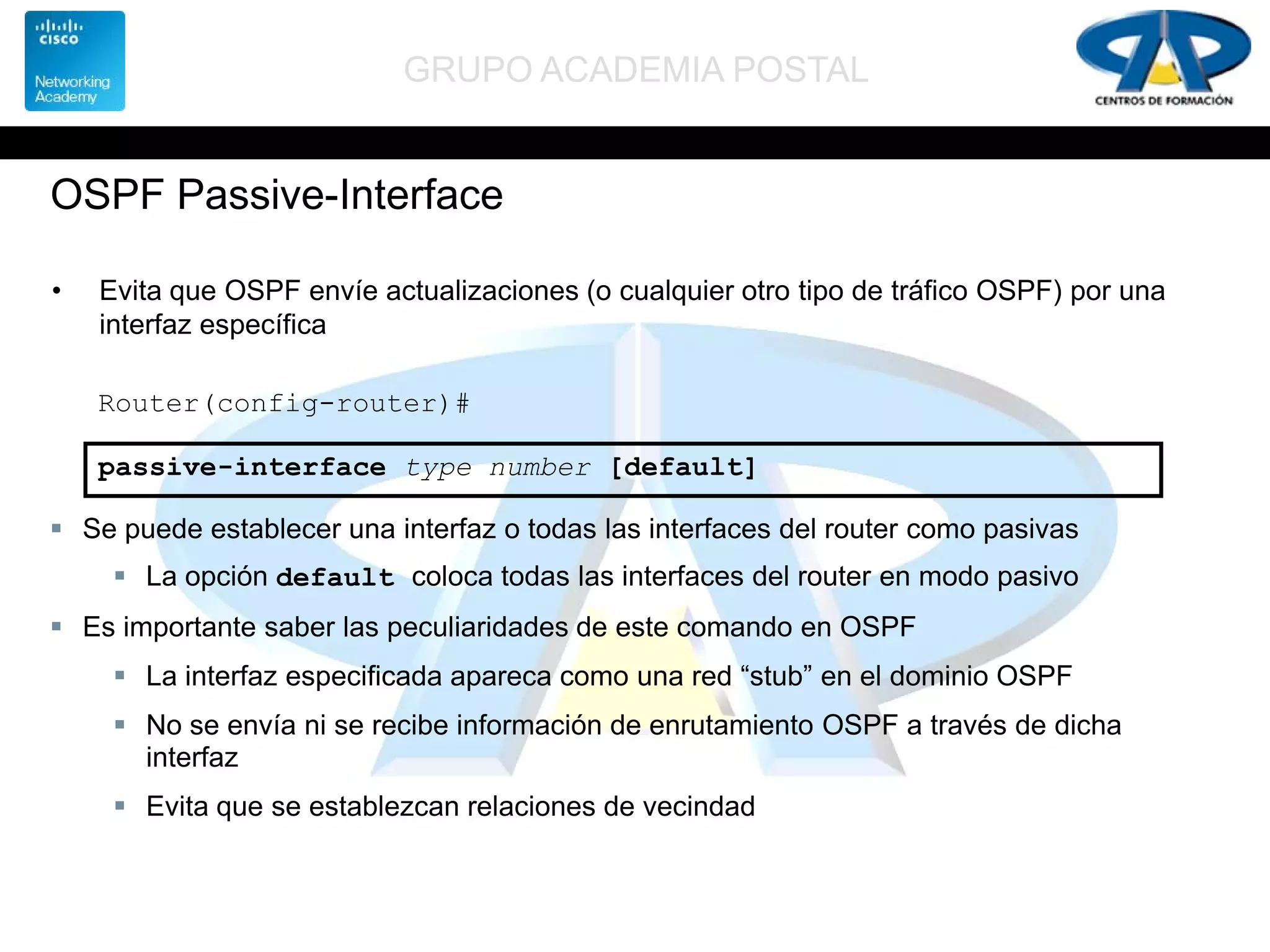

OSPF Passive-Interface
• Evita que OSPF envíe actualizaciones (o cualquier otro tipo de tráfico OSPF) por una
interfaz específica
passive-interface type number [default]
 Se puede establecer una interfaz o todas las interfaces del router como pasivas
 La opción default coloca todas las interfaces del router en modo pasivo
 Es importante saber las peculiaridades de este comando en OSPF
 La interfaz especificada apareca como una red “stub” en el dominio OSPF
 No se envía ni se recibe información de enrutamiento OSPF a través de dicha
interfaz
 Evita que se establezcan relaciones de vecindad

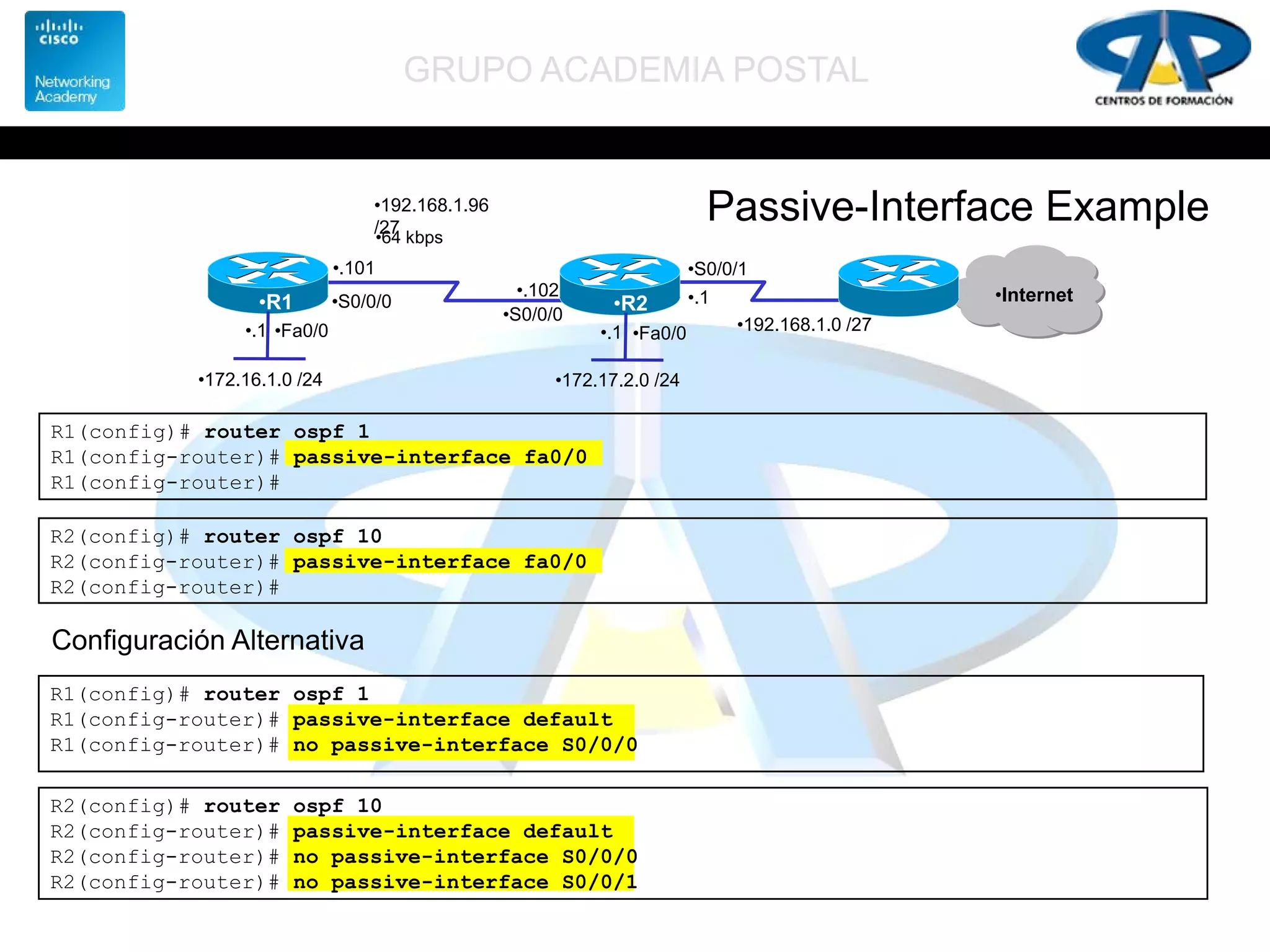

Passive-Interface Example
R1(config-router)# passive-interface fa0/0
R1(config-router)#
R2(config-router)# passive-interface fa0/0
R2(config-router)#
Configuración Alternativa
R1(config-router)# passive-interface default
R1(config-router)# no passive-interface S0/0/0
R2(config-router)# passive-interface default
•Fa0/0•Fa0/0
•R1 •R2
•172.16.1.0 /24
•Internet
•192.168.1.0 /27
•172.17.2.0 /24
•64 kbps
•192.168.1.96
/27
•.101
•.102
•S0/0/1
•S0/0/0
•S0/0/0
•.1
•.1•.1

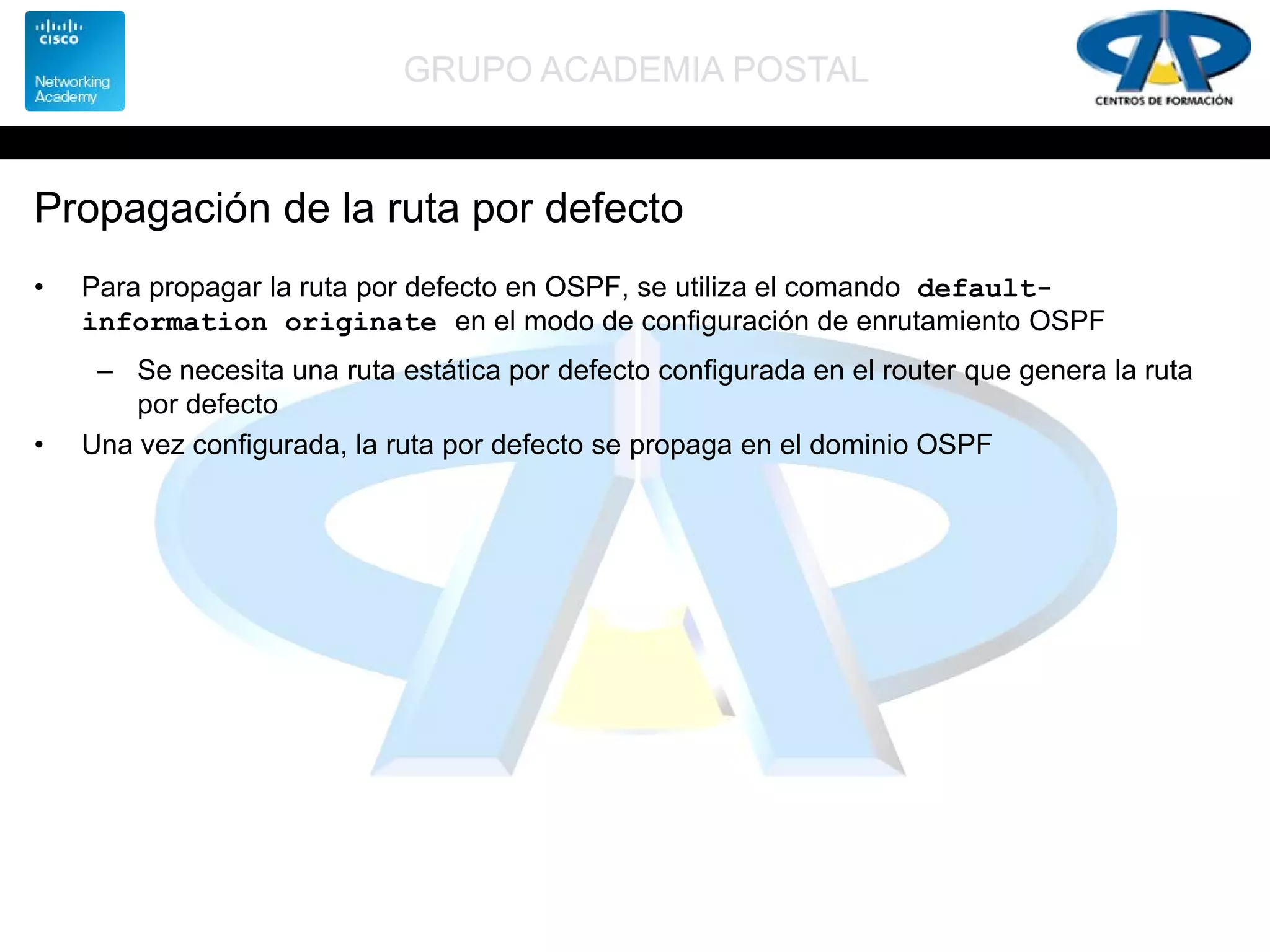

Propagación de la ruta por defecto
• Para propagar la ruta por defecto en OSPF, se utiliza el comando default-
information originate en el modo de configuración de enrutamiento OSPF
– Se necesita una ruta estática por defecto configurada en el router que genera la ruta
por defecto
• Una vez configurada, la ruta por defecto se propaga en el dominio OSPF

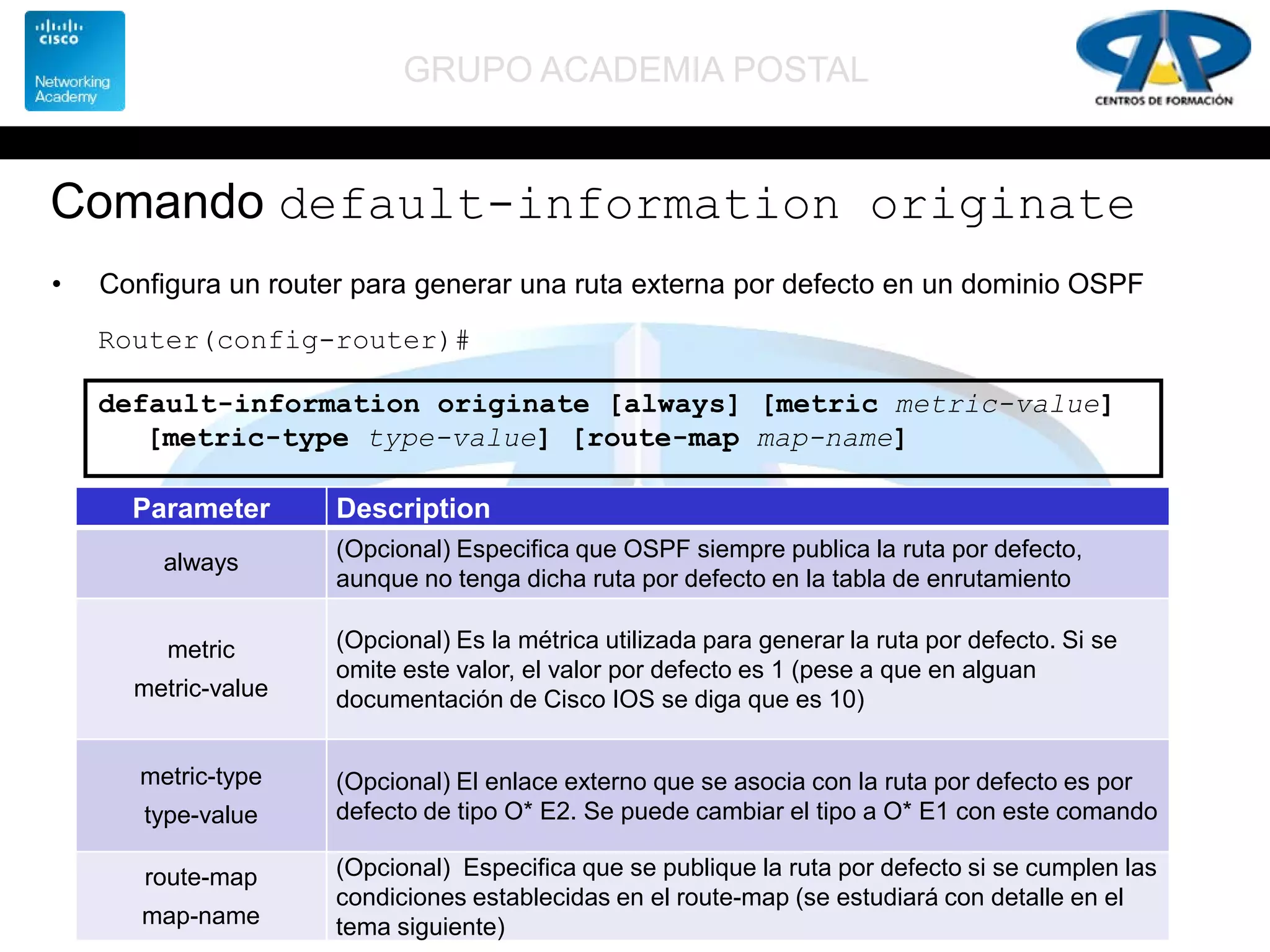

Comando default-information originate
• Configura un router para generar una ruta externa por defecto en un dominio OSPF
default-information originate [always] [metric metric-value]
[metric-type type-value] [route-map map-name]
Parameter Description
always
(Opcional) Especifica que OSPF siempre publica la ruta por defecto,
aunque no tenga dicha ruta por defecto en la tabla de enrutamiento
metric
metric-value
(Opcional) Es la métrica utilizada para generar la ruta por defecto. Si se
omite este valor, el valor por defecto es 1 (pese a que en alguan
documentación de Cisco IOS se diga que es 10)
metric-type
type-value
(Opcional) El enlace externo que se asocia con la ruta por defecto es por
defecto de tipo O* E2. Se puede cambiar el tipo a O* E1 con este comando
route-map
map-name
(Opcional) Especifica que se publique la ruta por defecto si se cumplen las
condiciones establecidas en el route-map (se estudiará con detalle en el
tema siguiente)

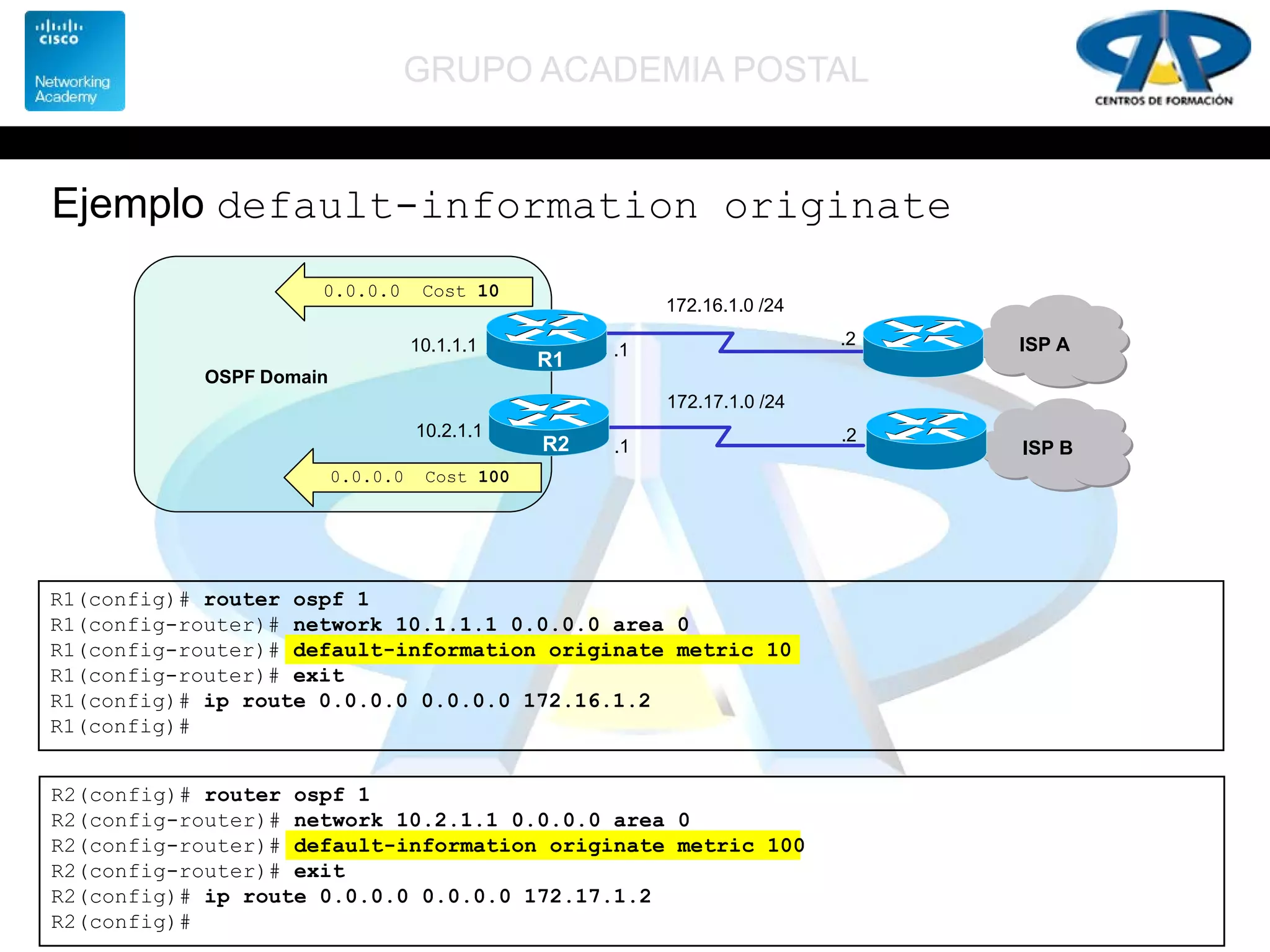

Ejemplo default-information originate
R1(config-router)# default-information originate metric 10
R1(config-router)# exit
R1(config)# ip route 0.0.0.0 0.0.0.0 172.16.1.2
R1(config)#
R1
R2
OSPF Domain
ISP A.1
172.16.1.0 /24
.2
ISP B
10.1.1.1
10.2.1.1
.1
172.17.1.0 /24
.2
0.0.0.0 Cost 10
0.0.0.0 Cost 100
R2(config-router)# default-information originate metric 100
R2(config-router)# exit
R2(config)# ip route 0.0.0.0 0.0.0.0 172.17.1.2
R2(config)#

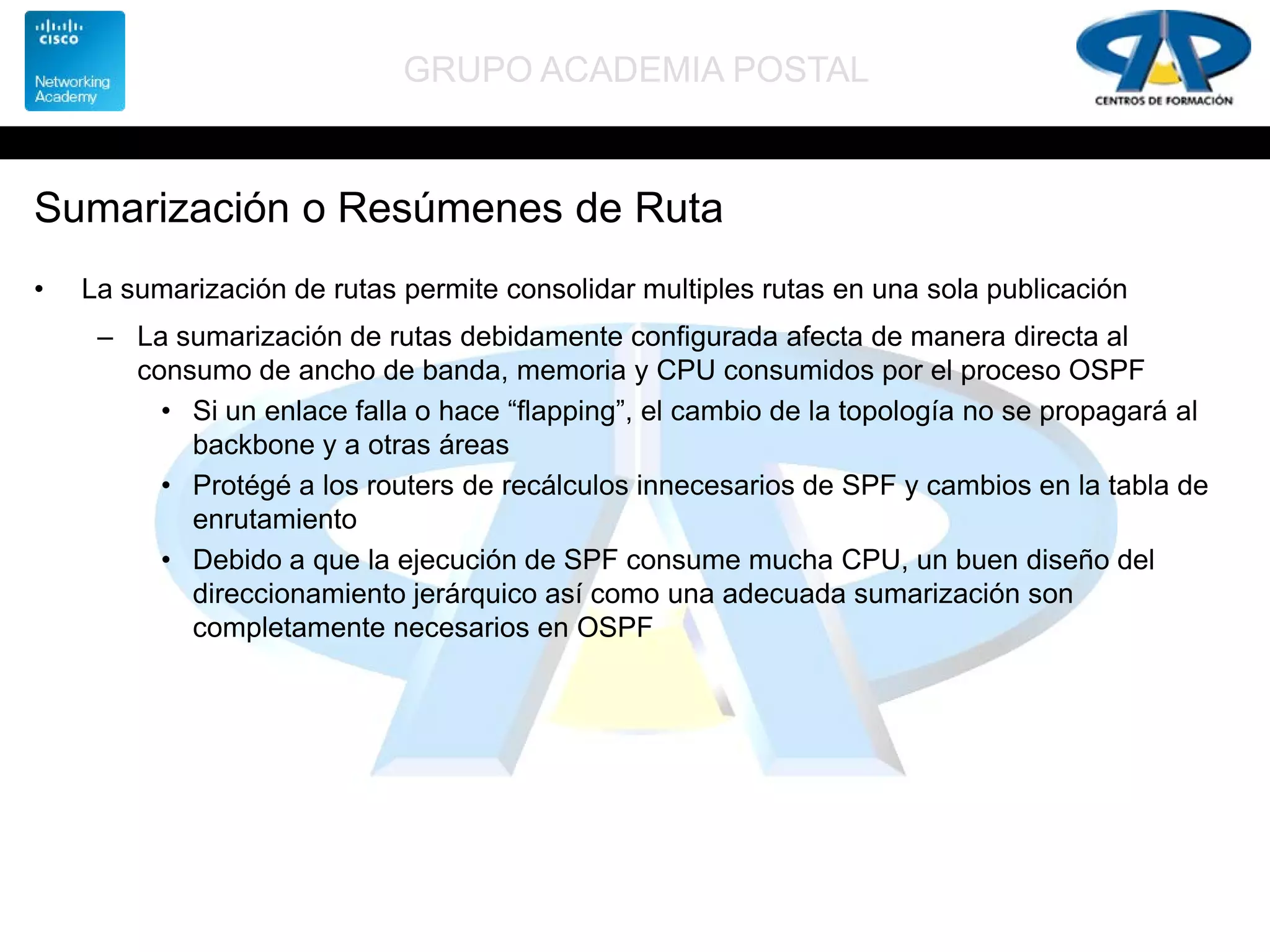

Sumarización o Resúmenes de Ruta
• La sumarización de rutas permite consolidar multiples rutas en una sola publicación
– La sumarización de rutas debidamente configurada afecta de manera directa al
consumo de ancho de banda, memoria y CPU consumidos por el proceso OSPF
• Si un enlace falla o hace “flapping”, el cambio de la topología no se propagará al
backbone y a otras áreas
• Protégé a los routers de recálculos innecesarios de SPF y cambios en la tabla de
enrutamiento
• Debido a que la ejecución de SPF consume mucha CPU, un buen diseño del
direccionamiento jerárquico así como una adecuada sumarización son
completamente necesarios en OSPF

Sumarización o Resúmenes de Ruta
•IA 172.16.16.0
255.255.252.0
•IA 172.16.8.0
255.255.248.0

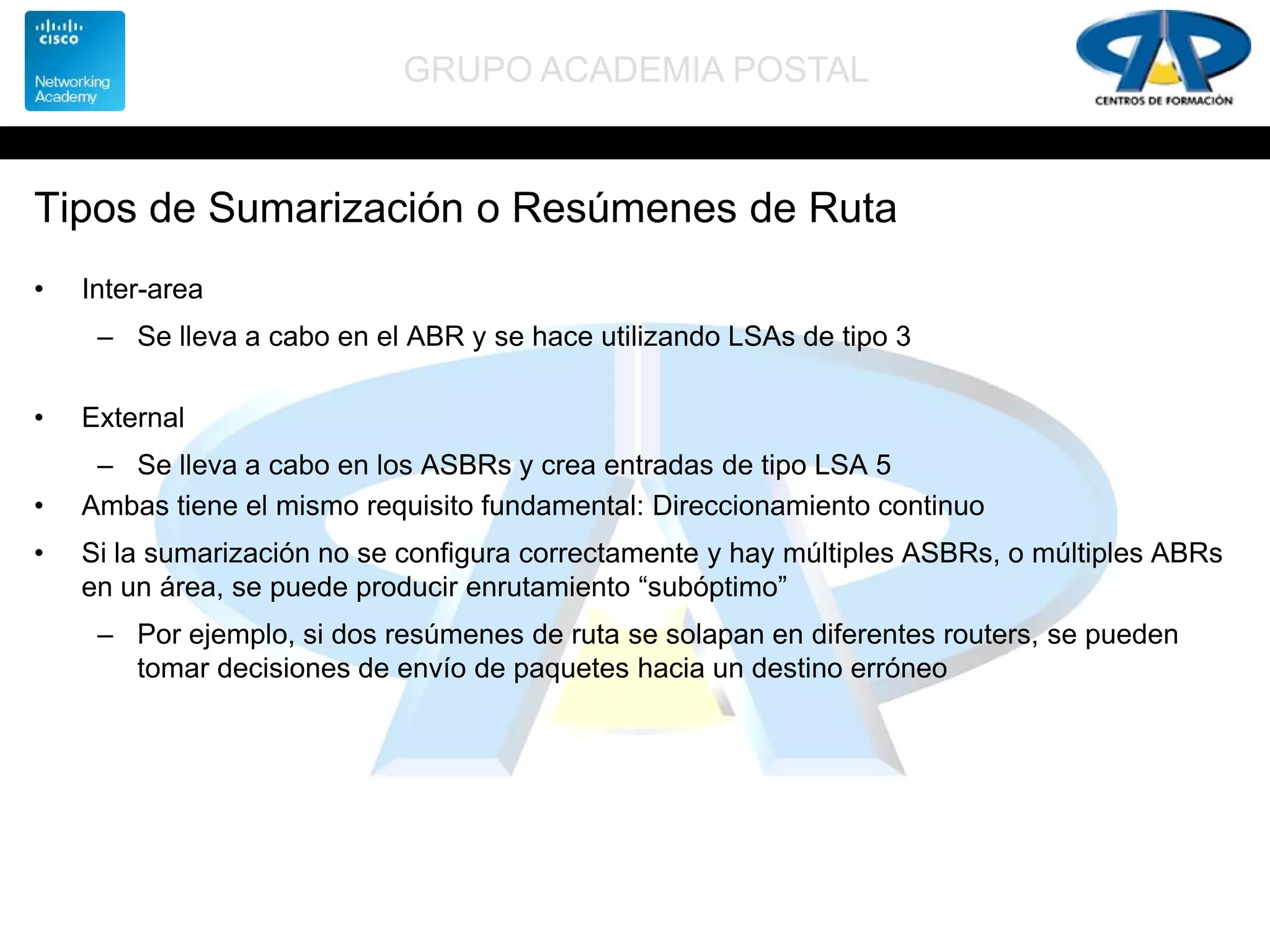

Tipos de Sumarización o Resúmenes de Ruta
• Inter-area
– Se lleva a cabo en el ABR y se hace utilizando LSAs de tipo 3
• External
– Se lleva a cabo en los ASBRs y crea entradas de tipo LSA 5
• Ambas tiene el mismo requisito fundamental: Direccionamiento continuo
• Si la sumarización no se configura correctamente y hay múltiples ASBRs, o múltiples ABRs
en un área, se puede producir enrutamiento “subóptimo”
– Por ejemplo, si dos resúmenes de ruta se solapan en diferentes routers, se pueden
tomar decisiones de envío de paquetes hacia un destino erróneo

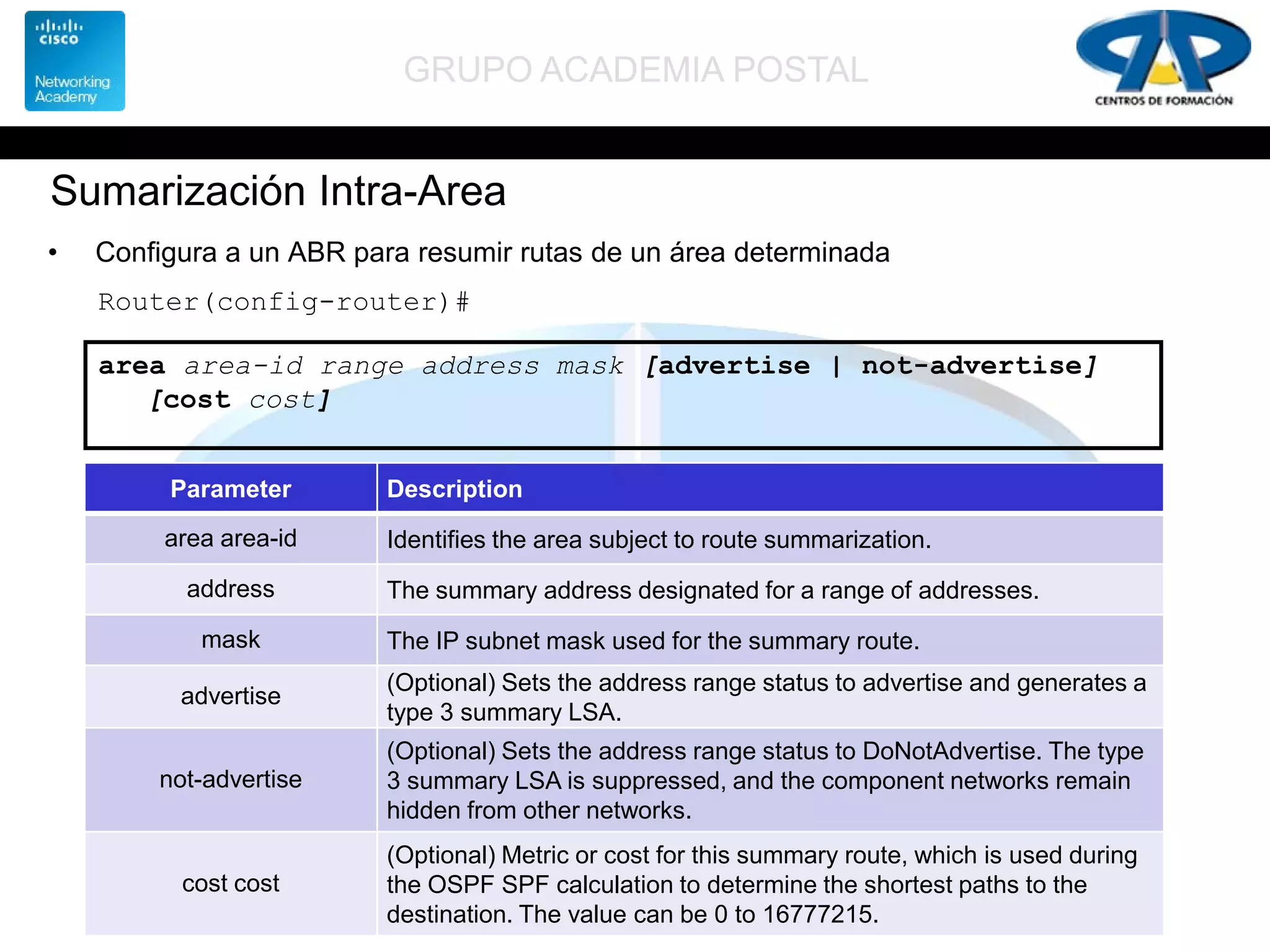

Sumarización Intra-Area
• Configura a un ABR para resumir rutas de un área determinada
area area-id range address mask [advertise | not-advertise]
[cost cost]
area area-id Identifies the area subject to route summarization.
address The summary address designated for a range of addresses.
mask The IP subnet mask used for the summary route.
advertise
(Optional) Sets the address range status to advertise and generates a
type 3 summary LSA.
not-advertise
(Optional) Sets the address range status to DoNotAdvertise. The type
3 summary LSA is suppressed, and the component networks remain
hidden from other networks.
cost cost
(Optional) Metric or cost for this summary route, which is used during
the OSPF SPF calculation to determine the shortest paths to the
destination. The value can be 0 to 16777215.

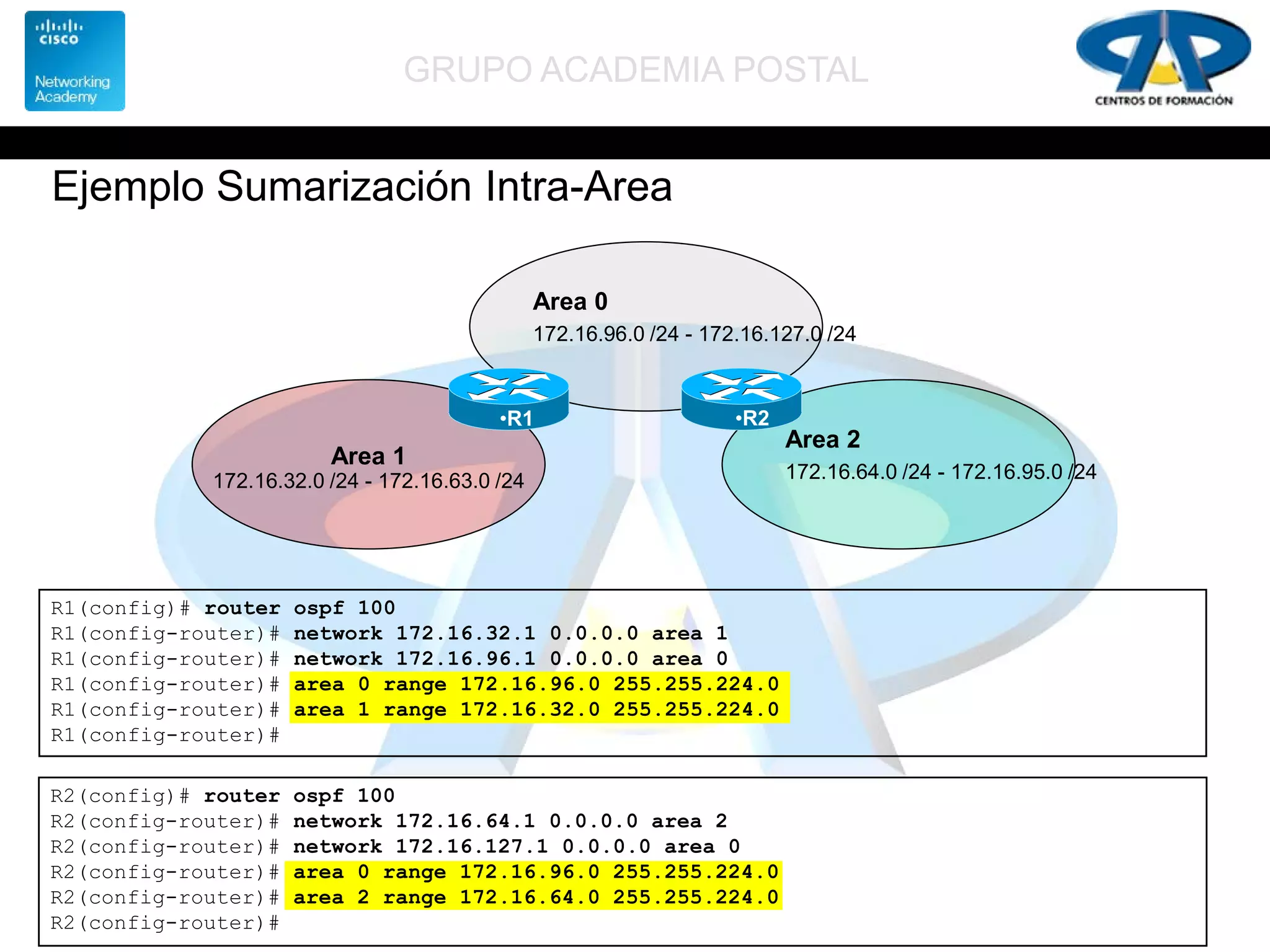

Ejemplo Sumarización Intra-Area
R1(config-router)# area 0 range 172.16.96.0 255.255.224.0
R1(config-router)#
R2(config-router)#
Area 0
172.16.96.0 /24 - 172.16.127.0 /24
Area 1
172.16.32.0 /24 - 172.16.63.0 /24
Area 2
172.16.64.0 /24 - 172.16.95.0 /24
•R1 •R2

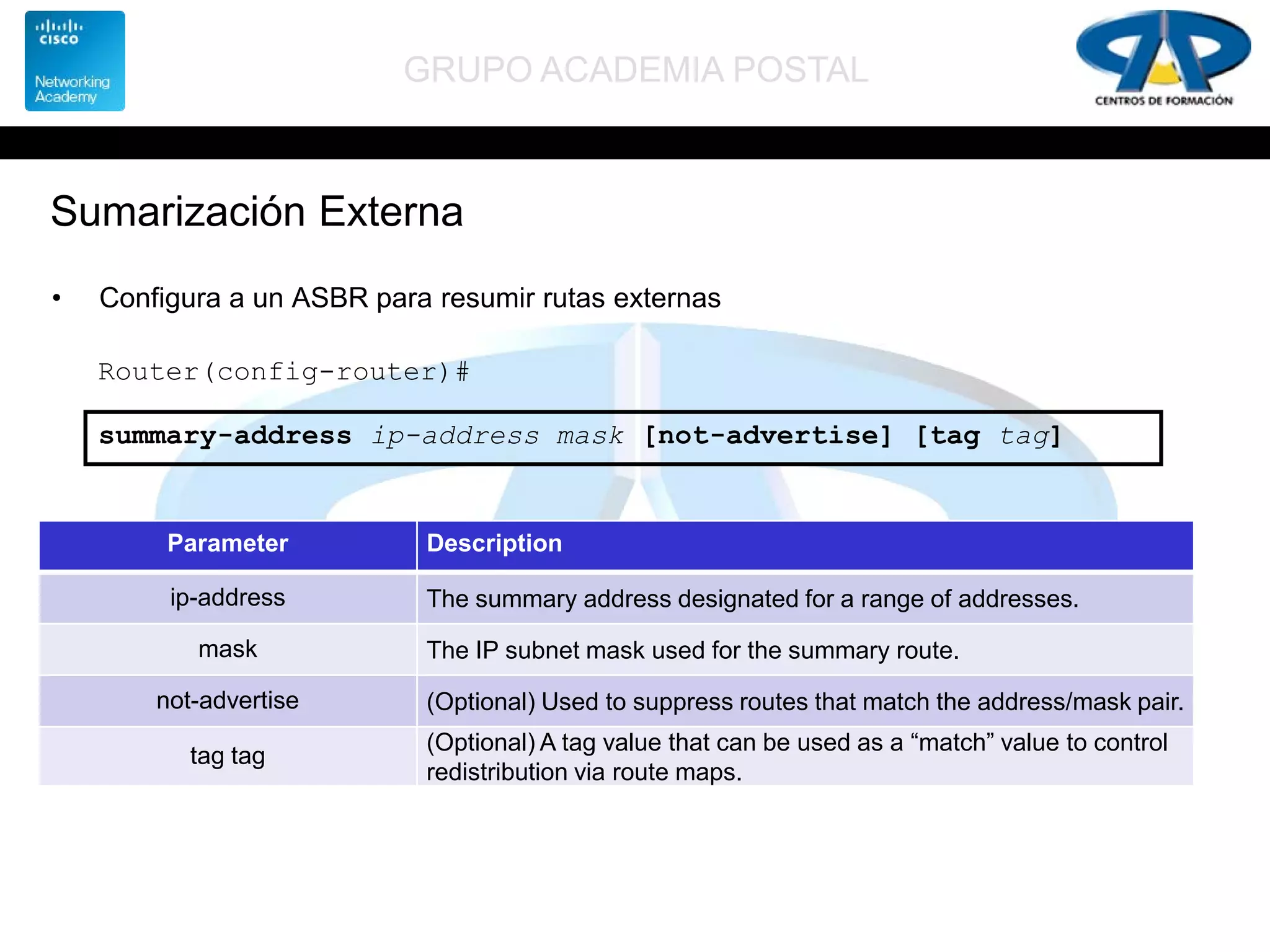

Sumarización Externa
• Configura a un ASBR para resumir rutas externas
summary-address ip-address mask [not-advertise] [tag tag]
ip-address The summary address designated for a range of addresses.
mask The IP subnet mask used for the summary route.
not-advertise (Optional) Used to suppress routes that match the address/mask pair.
tag tag
(Optional) A tag value that can be used as a “match” value to control
redistribution via route maps.

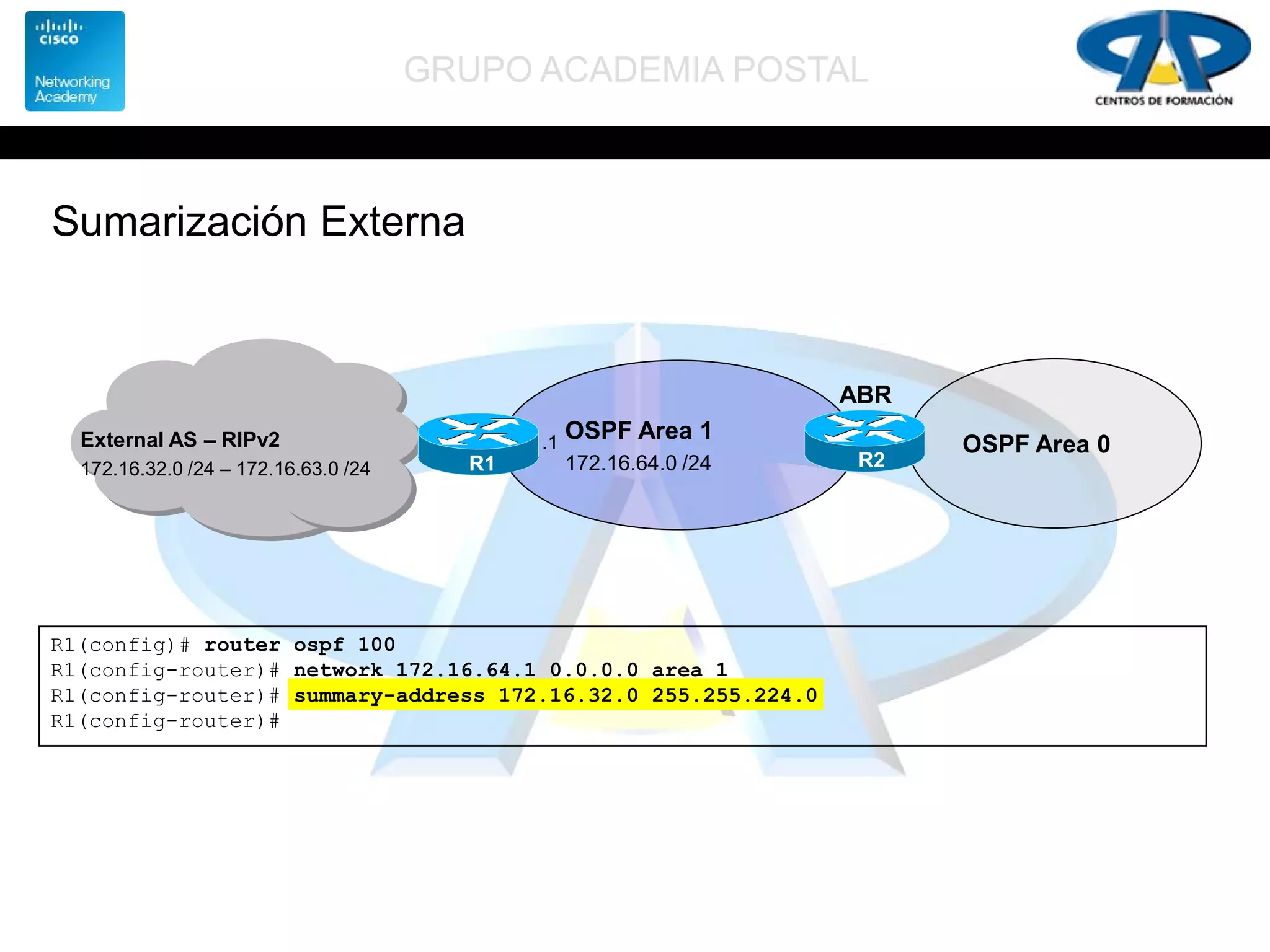

Sumarización Externa
R1(config-router)# summary-address 172.16.32.0 255.255.224.0
R1(config-router)#
External AS – RIPv2
172.16.32.0 /24 – 172.16.63.0 /24
OSPF Area 1
172.16.64.0 /24
OSPF Area 0
R1 R2
ABR
.1

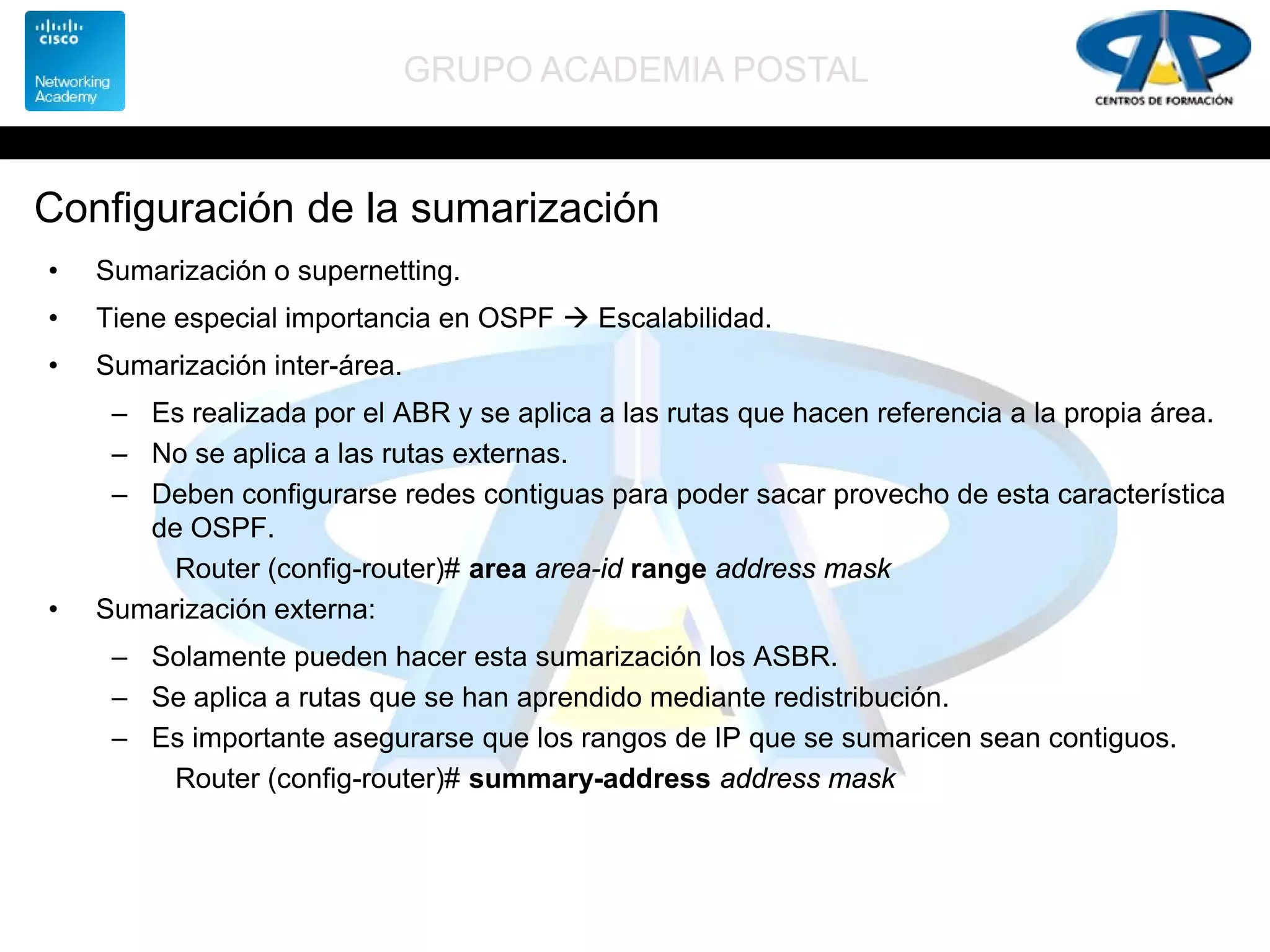

Configuración de la sumarización
• Sumarización o supernetting.
• Tiene especial importancia en OSPF  Escalabilidad.
• Sumarización inter-área.
– Es realizada por el ABR y se aplica a las rutas que hacen referencia a la propia área.
– No se aplica a las rutas externas.
– Deben configurarse redes contiguas para poder sacar provecho de esta característica
de OSPF.
Router (config-router)# area area-id range address mask
• Sumarización externa:
– Solamente pueden hacer esta sumarización los ASBR.
– Se aplica a rutas que se han aprendido mediante redistribución.
– Es importante asegurarse que los rangos de IP que se sumaricen sean contiguos.
Router (config-router)# summary-address address mask

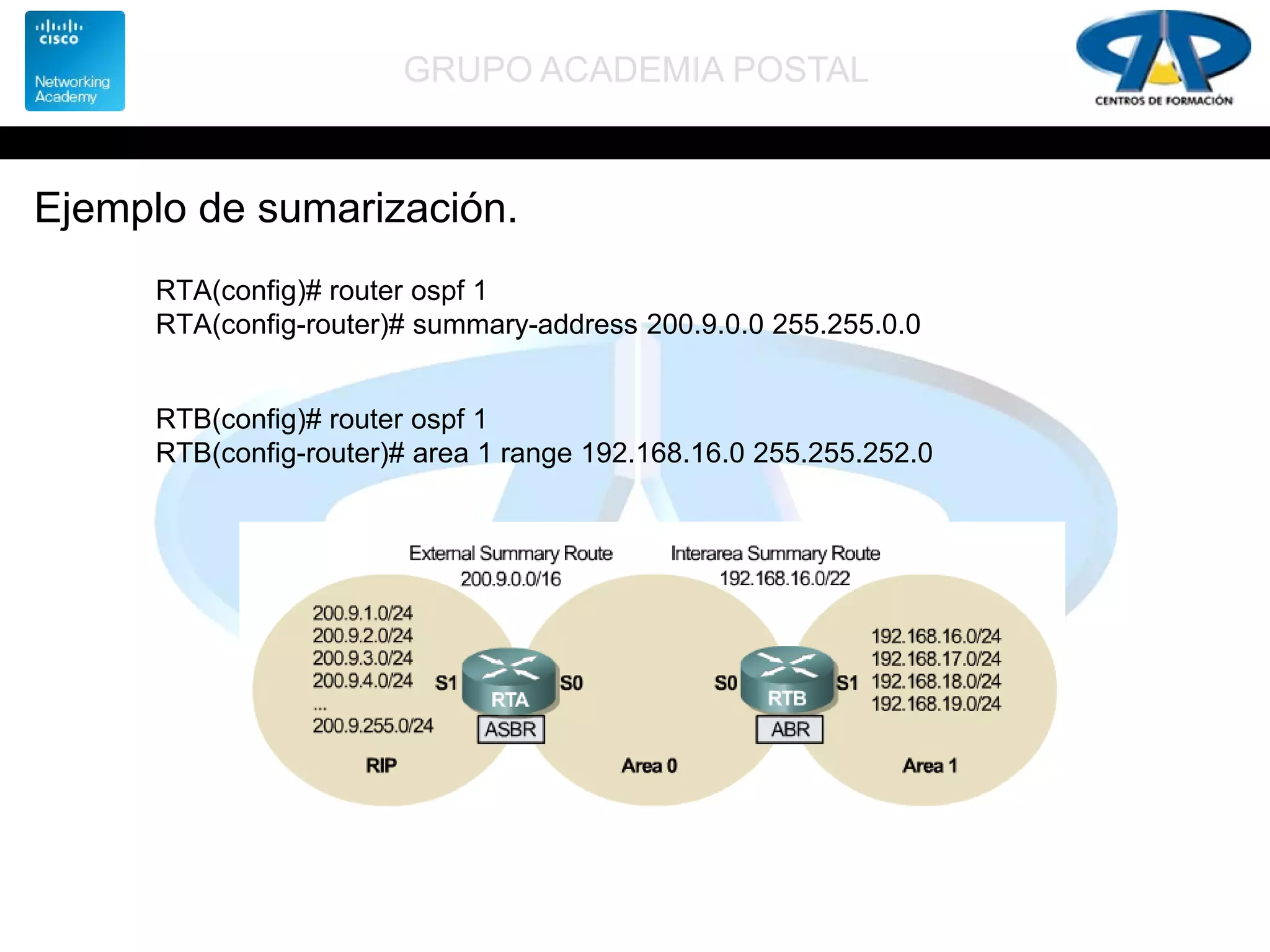

Ejemplo de sumarización.
RTA(config)# router ospf 1
RTA(config-router)# summary-address 200.9.0.0 255.255.0.0
RTB(config)# router ospf 1
RTB(config-router)# area 1 range 192.168.16.0 255.255.252.0

Jerarquía de dos capas en OSPF – Repaso –
• “Backbone Area”
– Se denomina como Area 0
– Se conoce también como Transit Area.
• “Regular (Standard) Areas” o Áreas Normales
– También conocidas como “nonbackbone areas”
– Todas las áreas normales deben estar conecatas al área 0

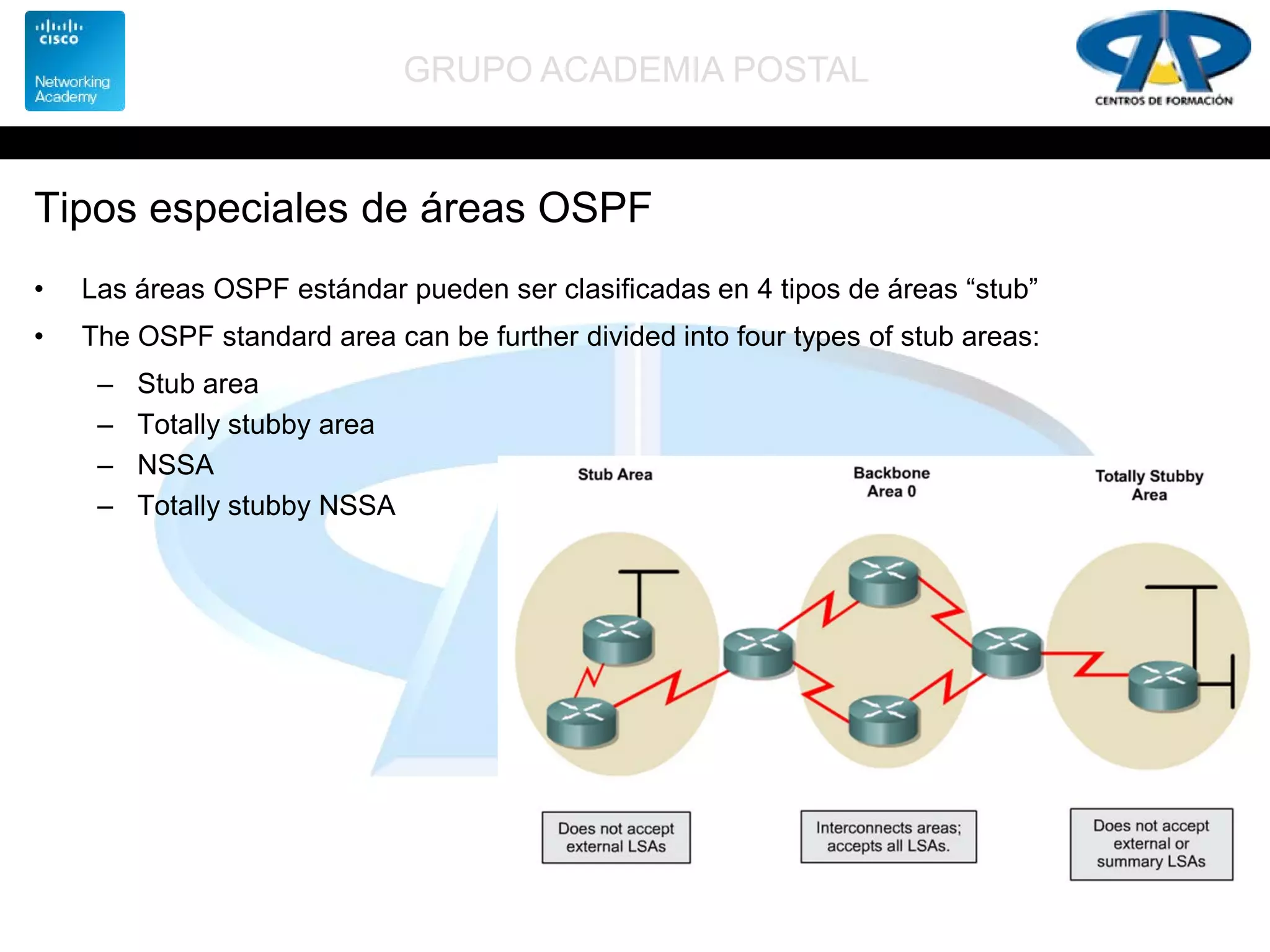

Tipos especiales de áreas OSPF
• Las áreas OSPF estándar pueden ser clasificadas en 4 tipos de áreas “stub”
• The OSPF standard area can be further divided into four types of stub areas:
– Stub area
– Totally stubby area
– NSSA
– Totally stubby NSSA

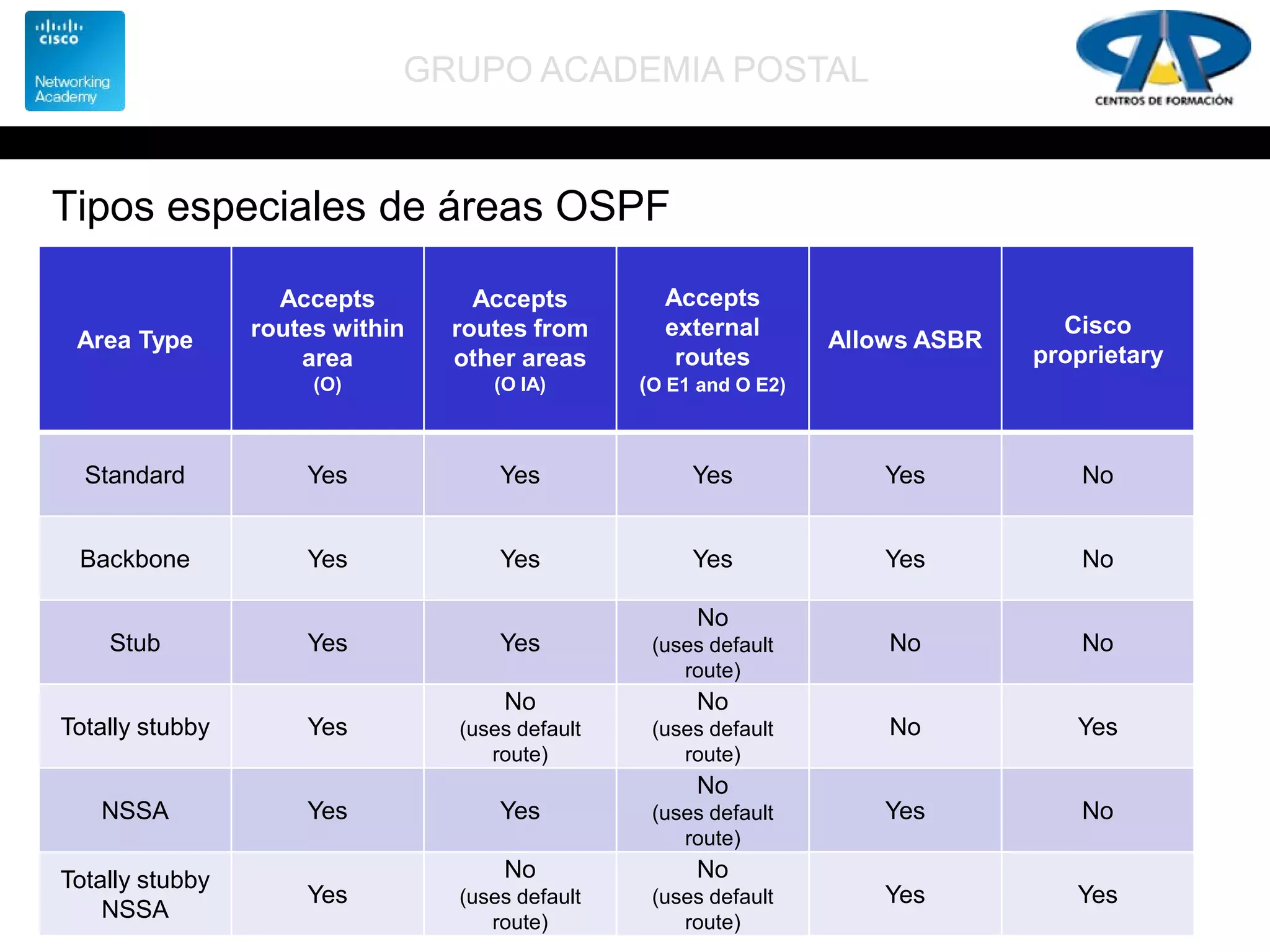

Tipos especiales de áreas OSPF
Area Type
Accepts
routes within
area
(O)
Accepts
routes from
other areas
(O IA)
Accepts
external
routes
(O E1 and O E2)
Allows ASBR
Cisco
proprietary
Standard Yes Yes Yes Yes No
Backbone Yes Yes Yes Yes No
Stub Yes Yes
No
(uses default
route)
No No
Totally stubby Yes
No
(uses default
route)
No
(uses default
route)
No Yes
NSSA Yes Yes
No
(uses default
route)
Yes No
Totally stubby
NSSA
Yes
No
(uses default
route)
No
(uses default
route)
Yes Yes

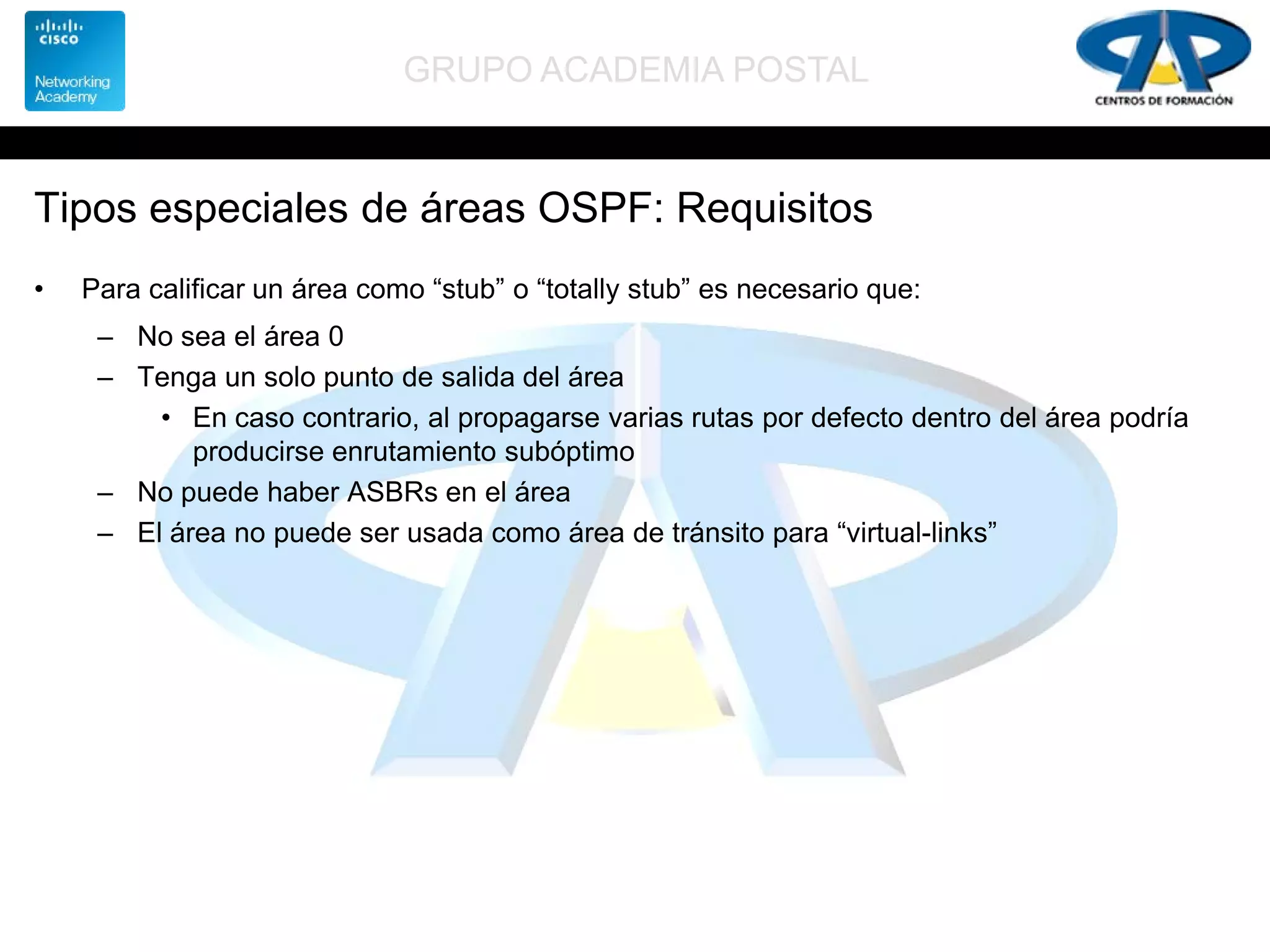

Tipos especiales de áreas OSPF: Requisitos
• Para calificar un área como “stub” o “totally stub” es necesario que:
– No sea el área 0
– Tenga un solo punto de salida del área
• En caso contrario, al propagarse varias rutas por defecto dentro del área podría
producirse enrutamiento subóptimo
– No puede haber ASBRs en el área
– El área no puede ser usada como área de tránsito para “virtual-links”

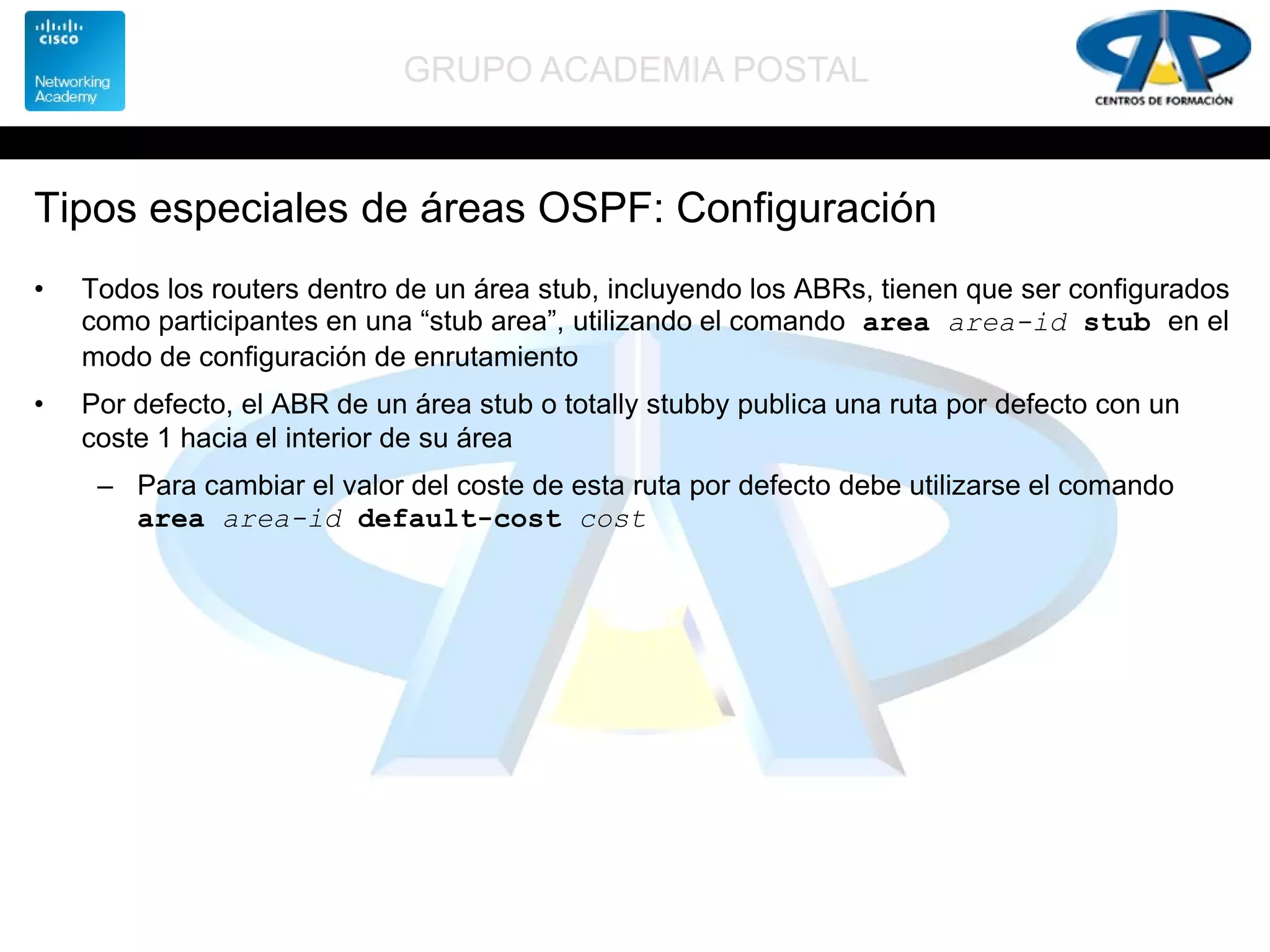

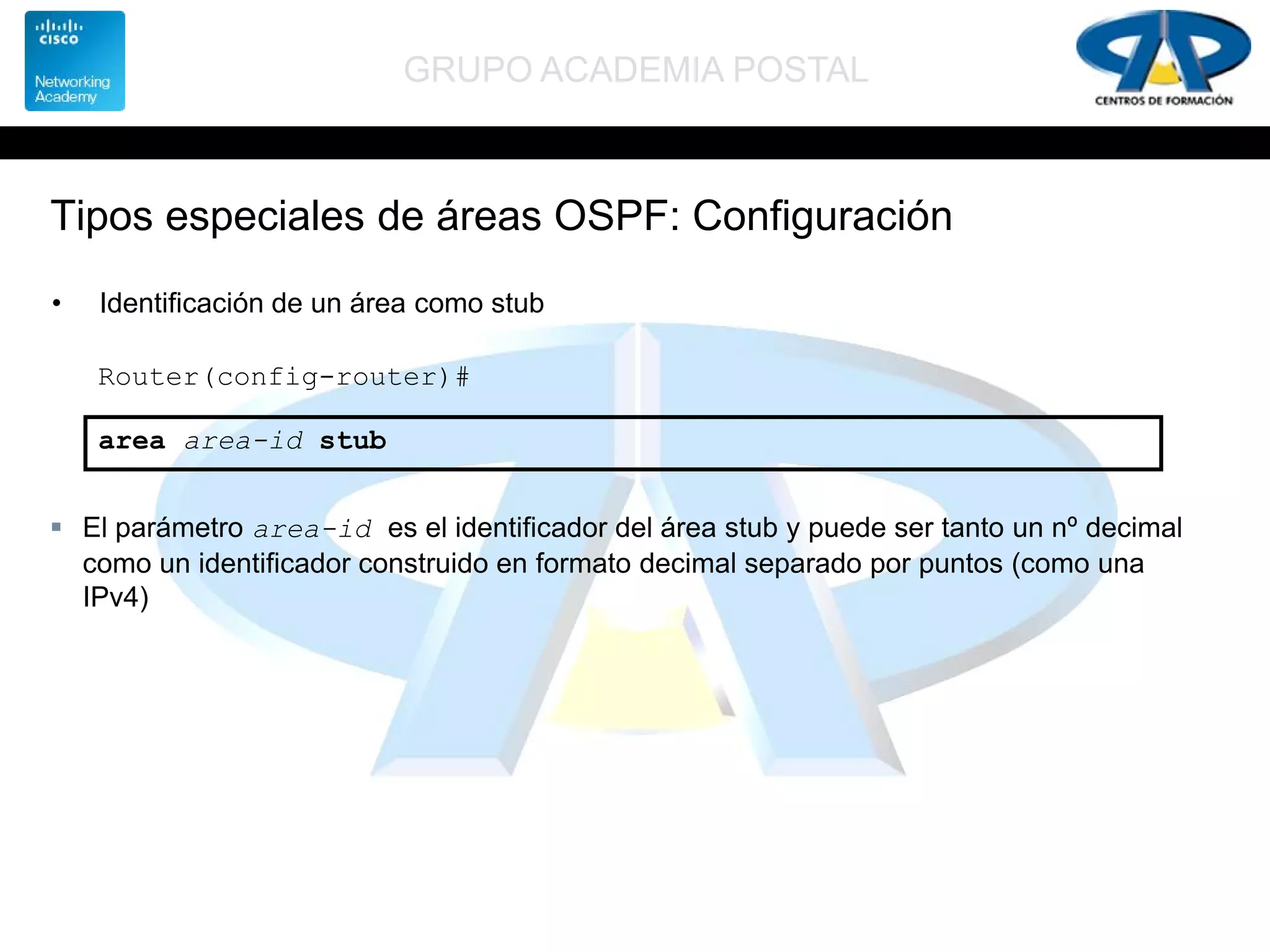

Tipos especiales de áreas OSPF: Configuración
• Todos los routers dentro de un área stub, incluyendo los ABRs, tienen que ser configurados
como participantes en una “stub area”, utilizando el comando area area-id stub en el
modo de configuración de enrutamiento
• Por defecto, el ABR de un área stub o totally stubby publica una ruta por defecto con un
coste 1 hacia el interior de su área
– Para cambiar el valor del coste de esta ruta por defecto debe utilizarse el comando
area area-id default-cost cost

Tipos especiales de áreas OSPF: Configuración
• Identificación de un área como stub
area area-id stub
 El parámetro area-id es el identificador del área stub y puede ser tanto un nº decimal
como un identificador construido en formato decimal separado por puntos (como una
IPv4)

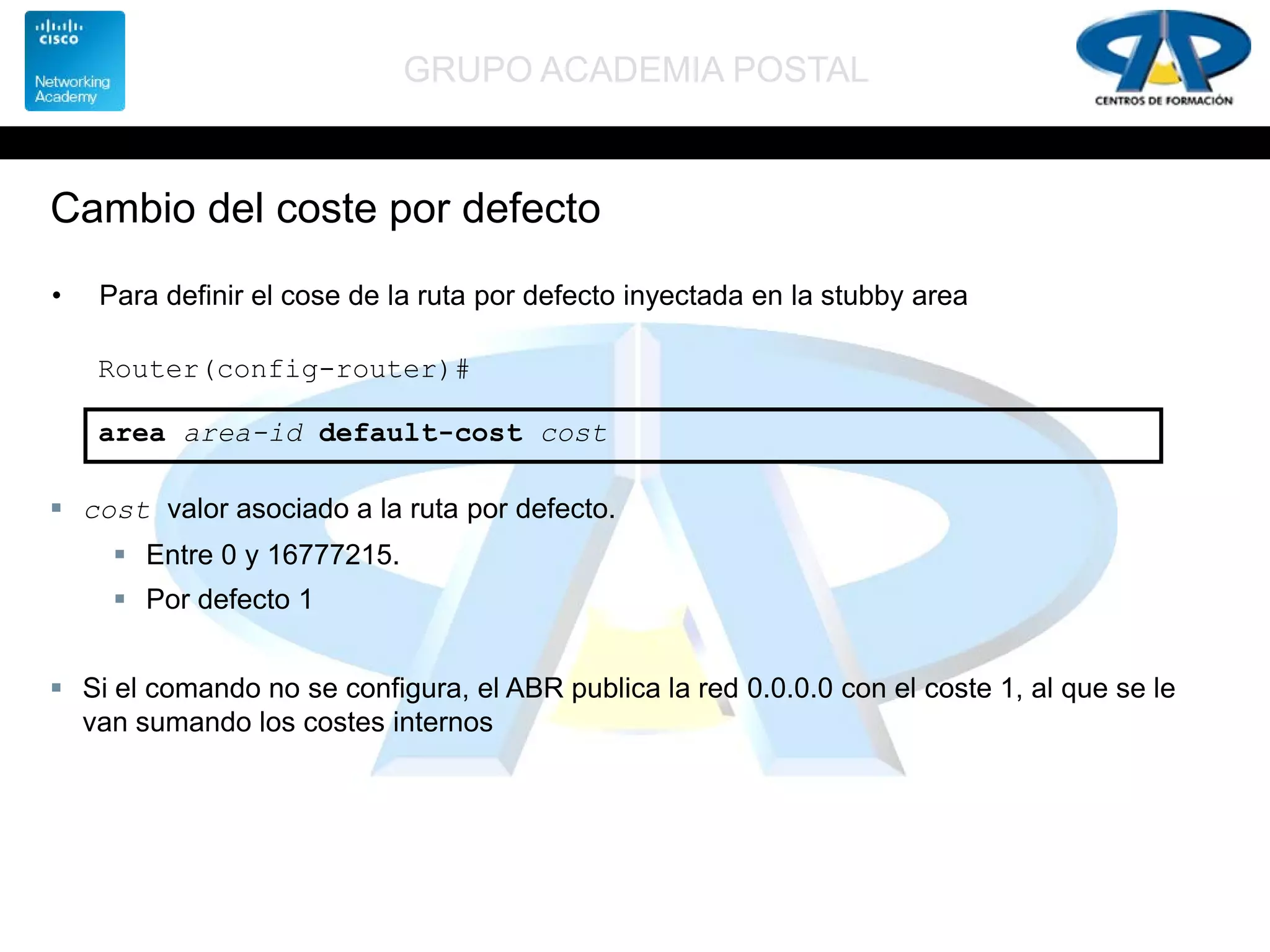

Cambio del coste por defecto
• Para definir el cose de la ruta por defecto inyectada en la stubby area
area area-id default-cost cost
 cost valor asociado a la ruta por defecto.
 Entre 0 y 16777215.
 Por defecto 1
 Si el comando no se configura, el ABR publica la red 0.0.0.0 con el coste 1, al que se le
van sumando los costes internos

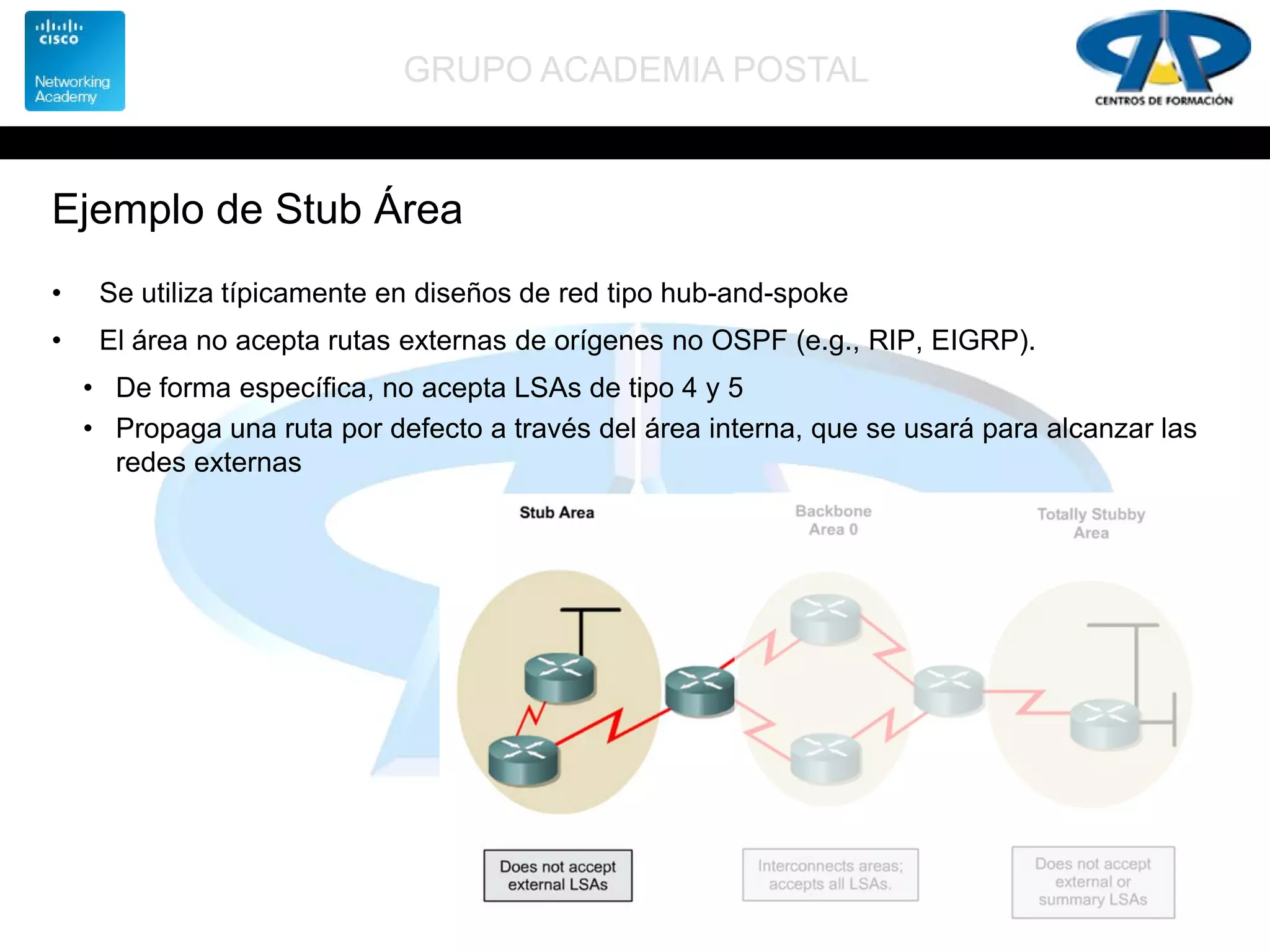

Ejemplo de Stub Área
• Se utiliza típicamente en diseños de red tipo hub-and-spoke
• El área no acepta rutas externas de orígenes no OSPF (e.g., RIP, EIGRP).
• De forma específica, no acepta LSAs de tipo 4 y 5
• Propaga una ruta por defecto a través del área interna, que se usará para alcanzar las
redes externas

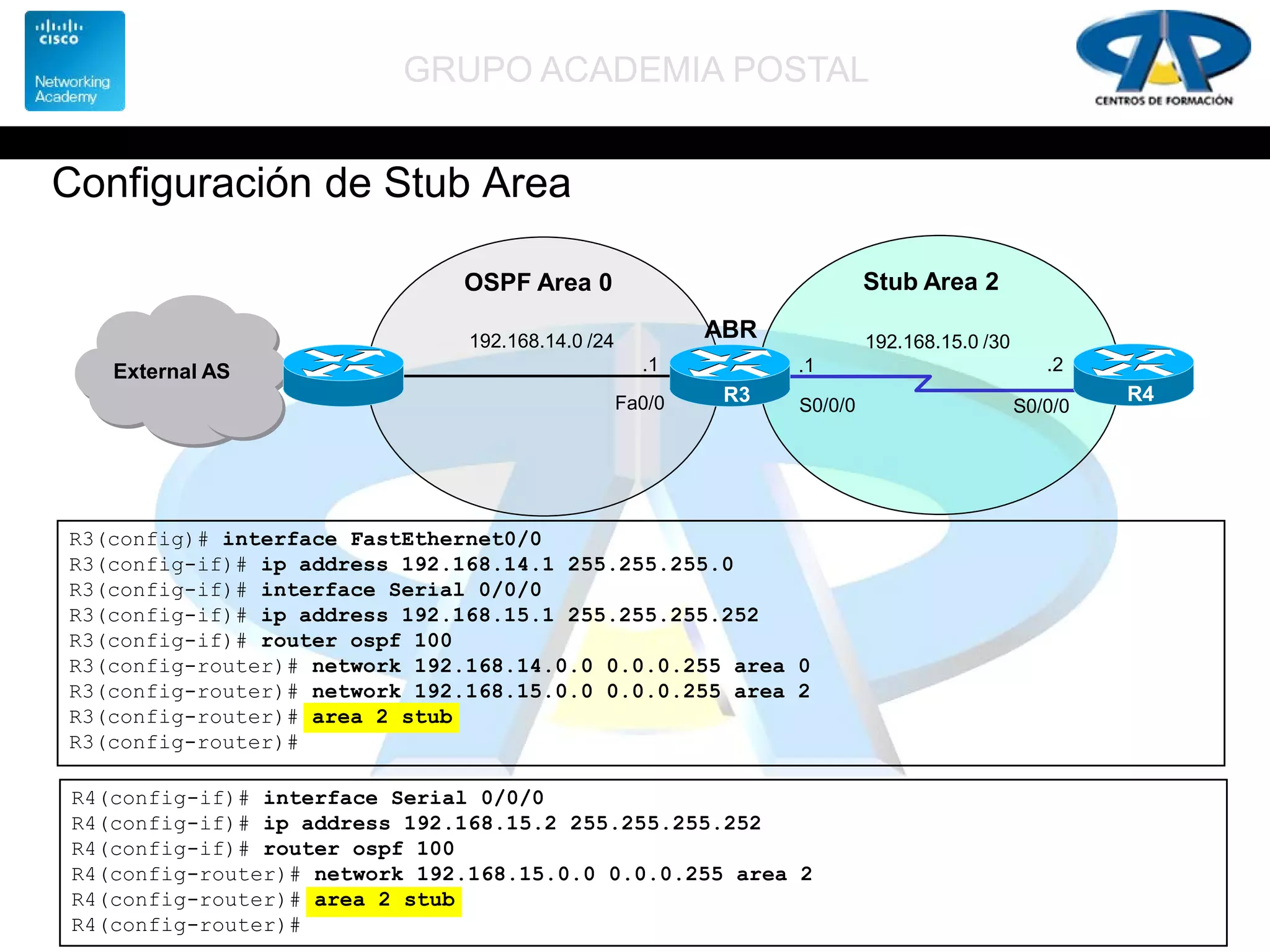

Configuración de Stub Area
R3(config)# interface FastEthernet0/0
R3(config-if)# interface Serial 0/0/0
R3(config-if)# router ospf 100
R3(config-router)# network 192.168.14.0.0 0.0.0.255 area 0
R3(config-router)# area 2 stub
R3(config-router)#
External AS
R3
ABR
.1
R4
.1 .2
Fa0/0 S0/0/0 S0/0/0
192.168.15.0 /30192.168.14.0 /24
OSPF Area 0 Stub Area 2
R4(config-router)#

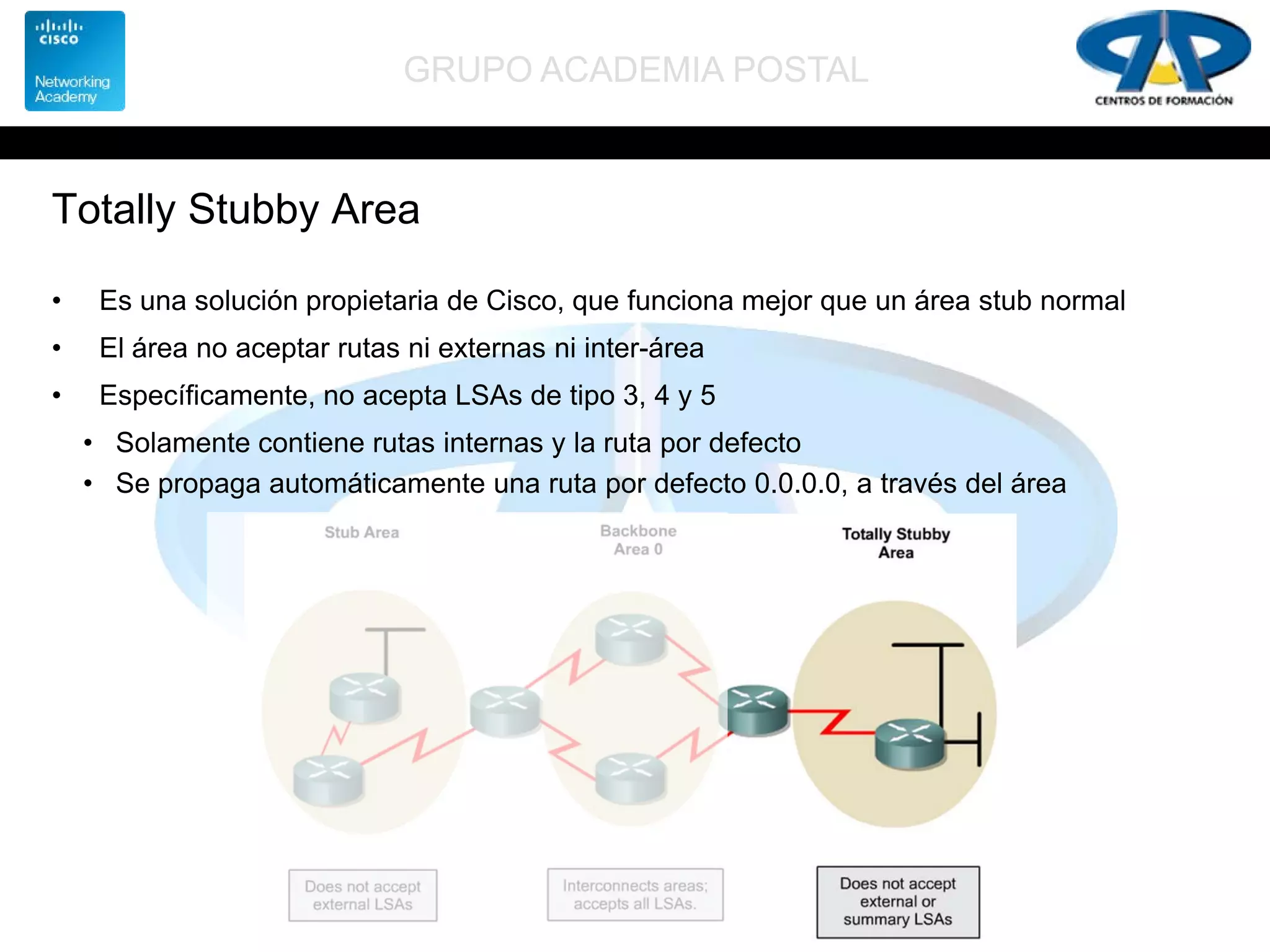

Totally Stubby Area
• Es una solución propietaria de Cisco, que funciona mejor que un área stub normal
• El área no aceptar rutas ni externas ni inter-área
• Específicamente, no acepta LSAs de tipo 3, 4 y 5
• Solamente contiene rutas internas y la ruta por defecto
• Se propaga automáticamente una ruta por defecto 0.0.0.0, a través del área

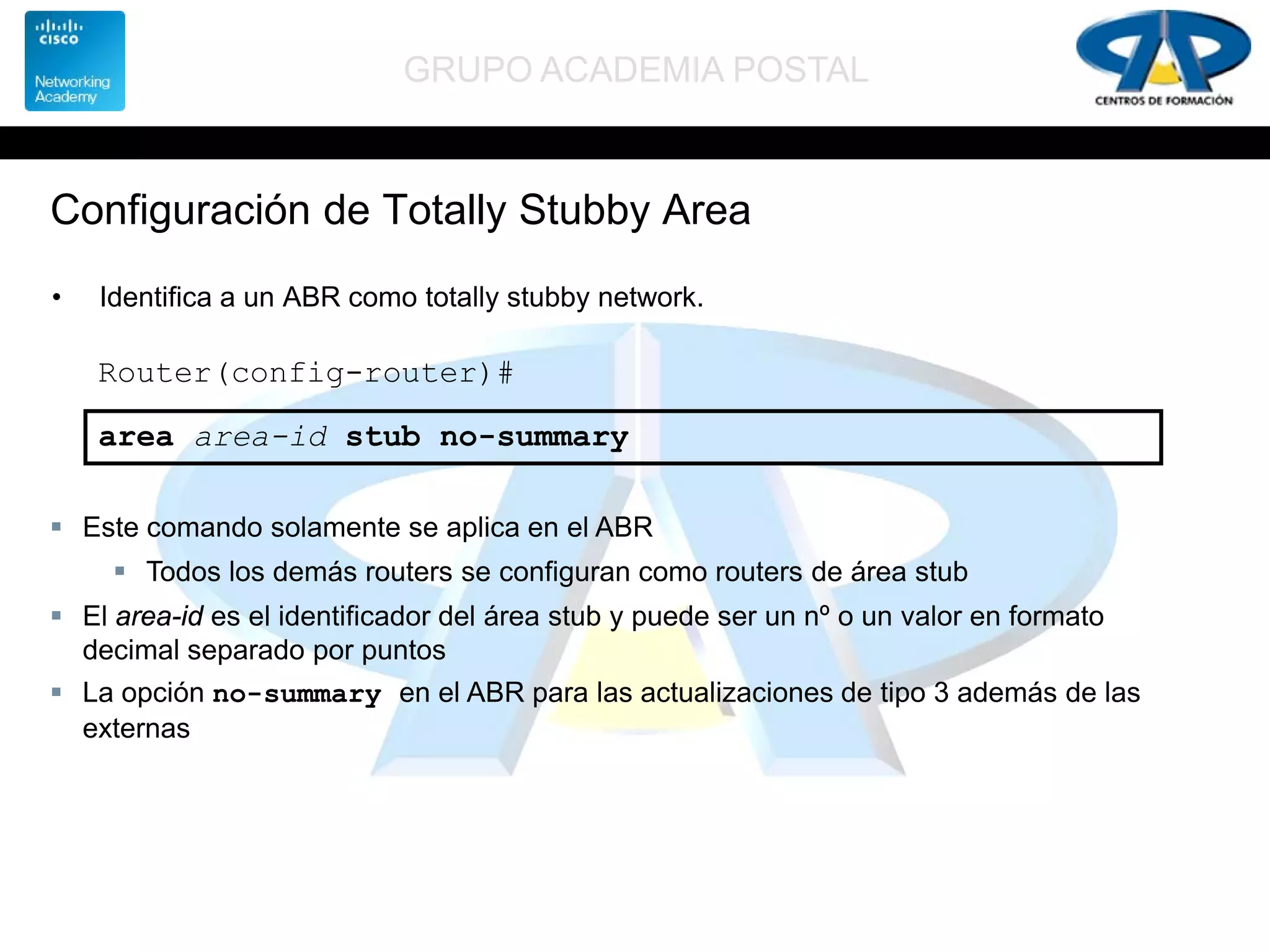

Configuración de Totally Stubby Area
• Identifica a un ABR como totally stubby network.
area area-id stub no-summary
 Este comando solamente se aplica en el ABR
 Todos los demás routers se configuran como routers de área stub
 El area-id es el identificador del área stub y puede ser un nº o un valor en formato
decimal separado por puntos
 La opción no-summary en el ABR para las actualizaciones de tipo 3 además de las
externas

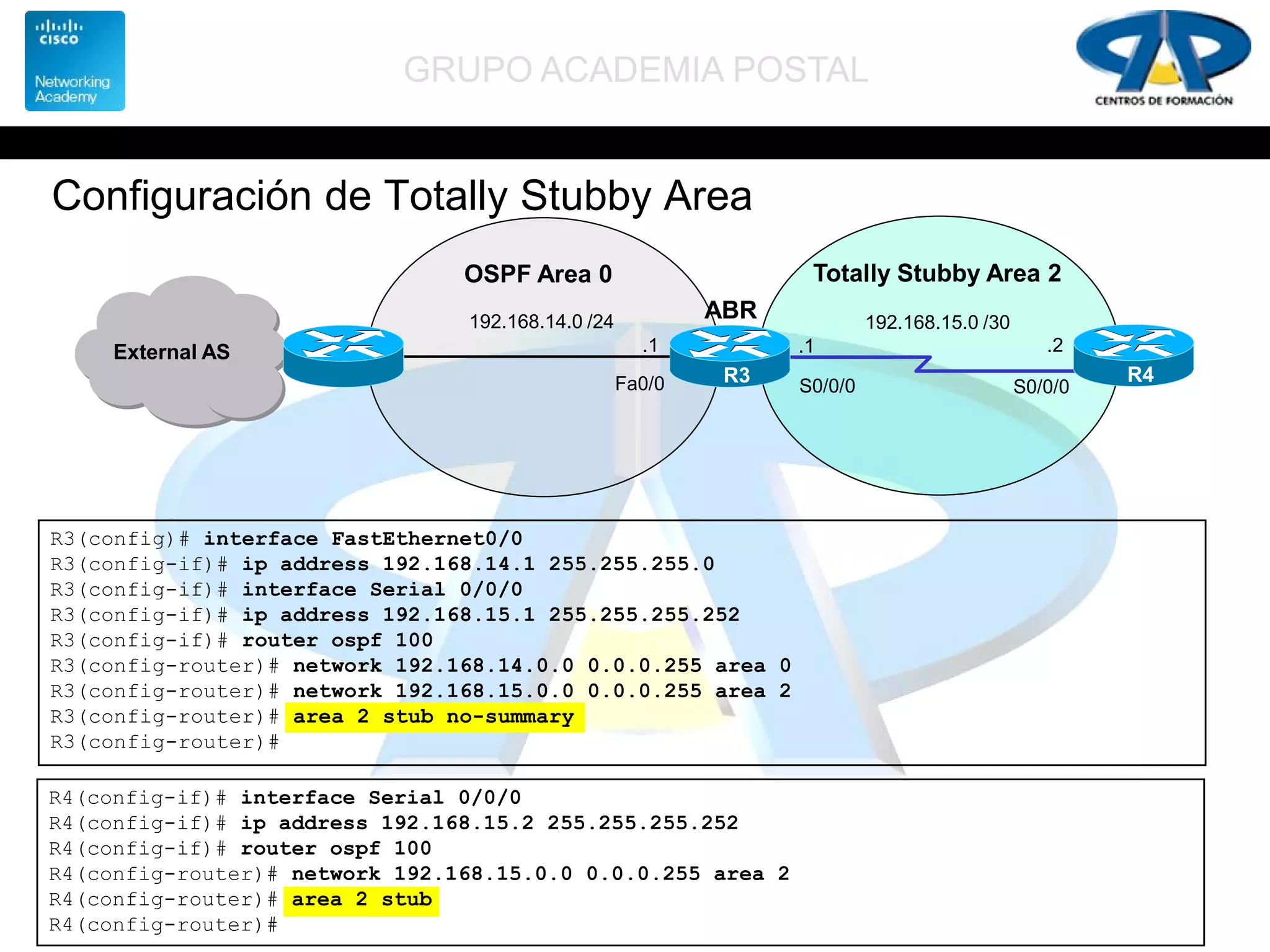

Configuración de Totally Stubby Area
R3(config)# interface FastEthernet0/0
R3(config-router)# area 2 stub no-summary
R3(config-router)#
External AS
R3
ABR
.1
R4
.1 .2
Fa0/0 S0/0/0 S0/0/0
192.168.15.0 /30192.168.14.0 /24
OSPF Area 0 Totally Stubby Area 2
R4(config-router)#

Not-So-Stubby Area (NSSA)
• Similares a las áreas Stub, excepto porque pueden inyectar rutas externas de ASBRs
directamente conectados
• No acepta LSAs de tipo 4 y 5
• Permite la importación de rutas externas, como tipo LSA 7, que son convertidas a tipo
5 cuando el ABR las inyecta en el backbone
RIP AS
172.16.20.0 /24 R2
ABR
R3
192.168.15.0 /30
NSSA Area 1 Area 0
R1
RIP Type 7 LSA : 172.16.20.0/24 Type 5 LSA : 172.16.0.0/16

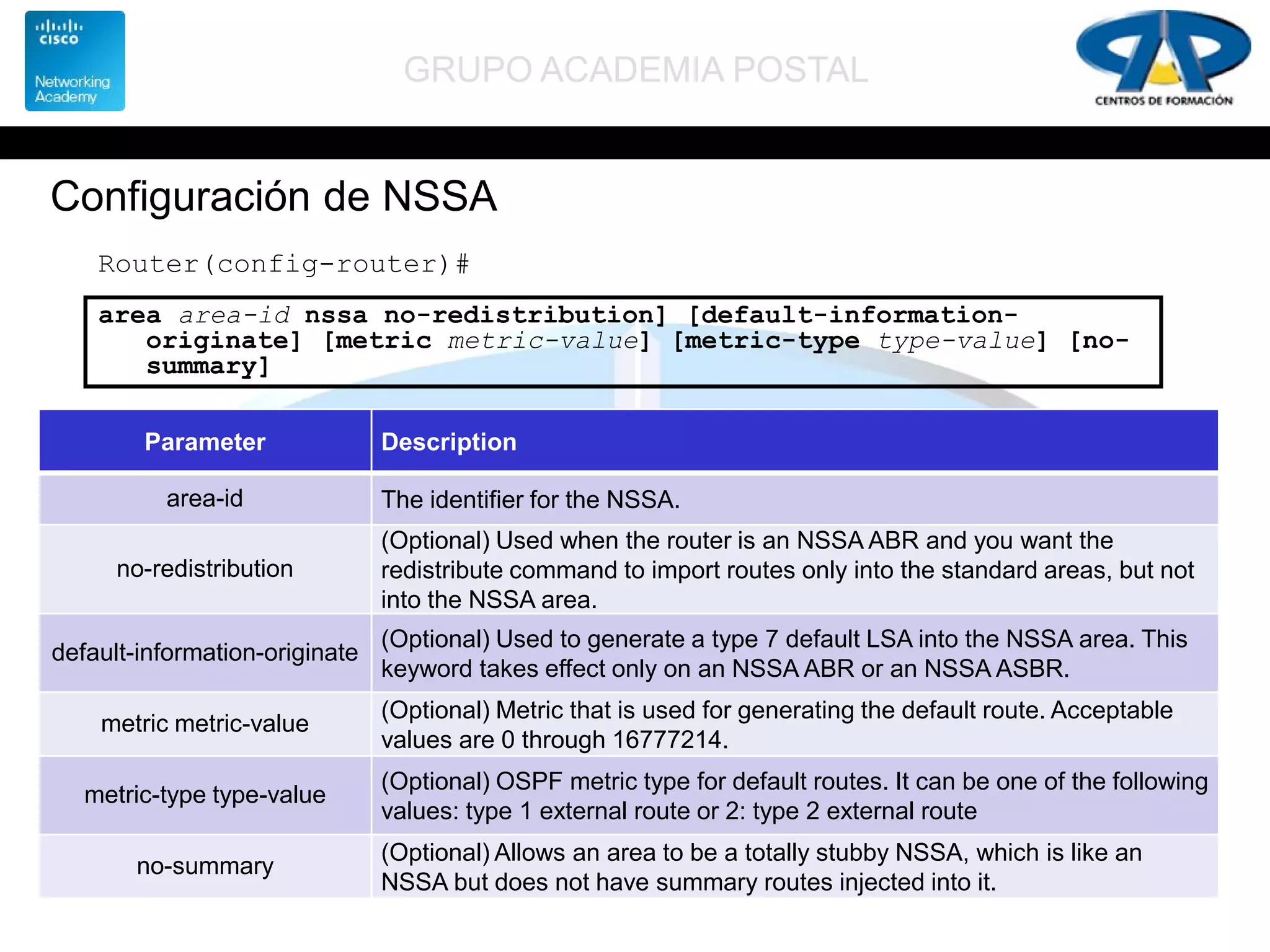

Configuración de NSSA
area area-id nssa no-redistribution] [default-information-
originate] [metric metric-value] [metric-type type-value] [no-
summary]
area-id The identifier for the NSSA.
no-redistribution
(Optional) Used when the router is an NSSA ABR and you want the
redistribute command to import routes only into the standard areas, but not
into the NSSA area.
default-information-originate
(Optional) Used to generate a type 7 default LSA into the NSSA area. This
keyword takes effect only on an NSSA ABR or an NSSA ASBR.
metric metric-value
(Optional) Metric that is used for generating the default route. Acceptable
values are 0 through 16777214.
metric-type type-value
(Optional) OSPF metric type for default routes. It can be one of the following
values: type 1 external route or 2: type 2 external route
no-summary
(Optional) Allows an area to be a totally stubby NSSA, which is like an
NSSA but does not have summary routes injected into it.

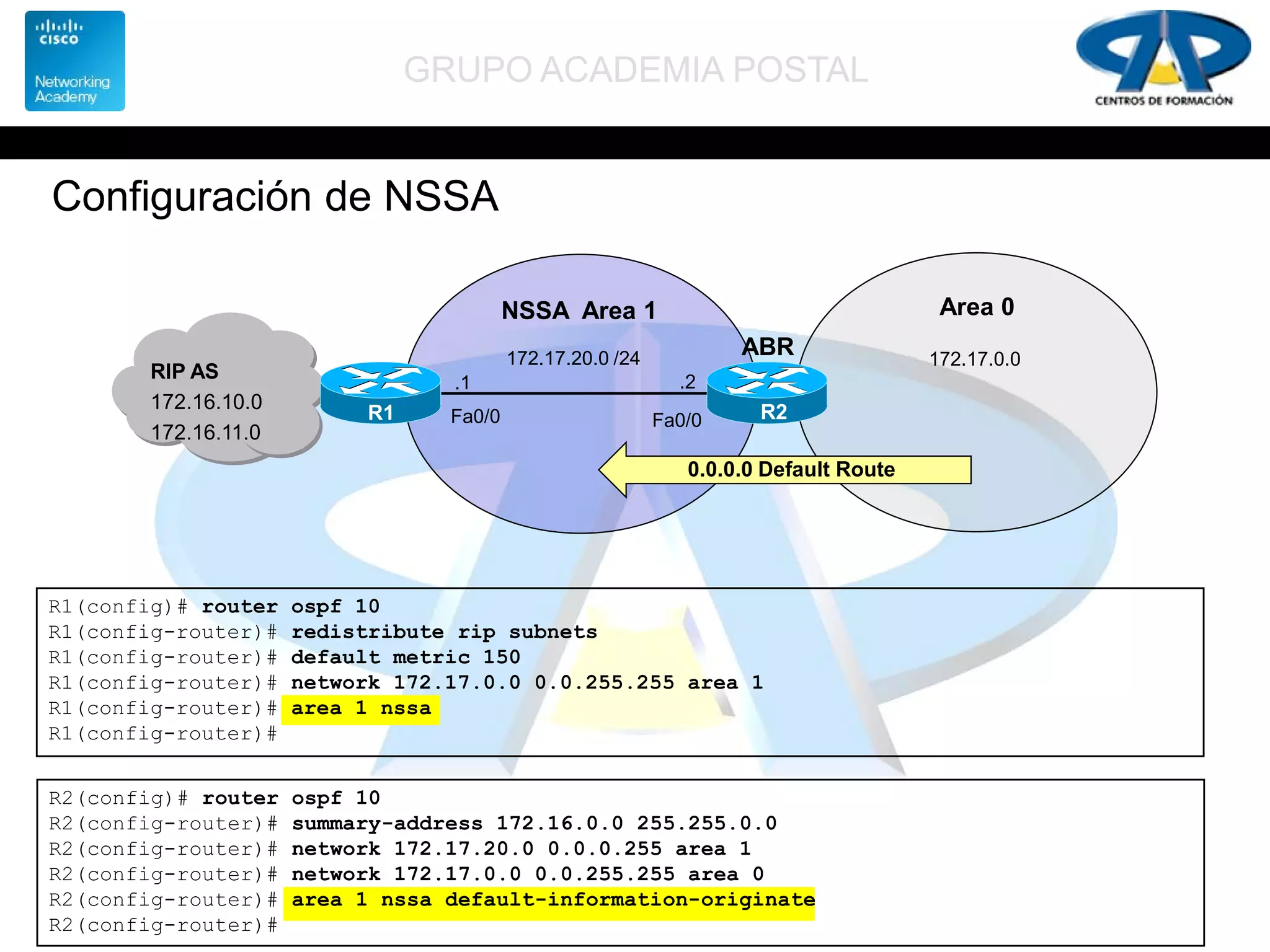

Configuración de NSSA
R1(config-router)# redistribute rip subnets
R1(config-router)# default metric 150
R1(config-router)# area 1 nssa
R1(config-router)#
R2(config-router)# area 1 nssa default-information-originate
R2(config-router)#
RIP AS
172.16.10.0
172.16.11.0
R2
ABR
.2
Fa0/0
172.17.0.0172.17.20.0 /24
NSSA Area 1 Area 0
R1
.1
Fa0/0
0.0.0.0 Default Route

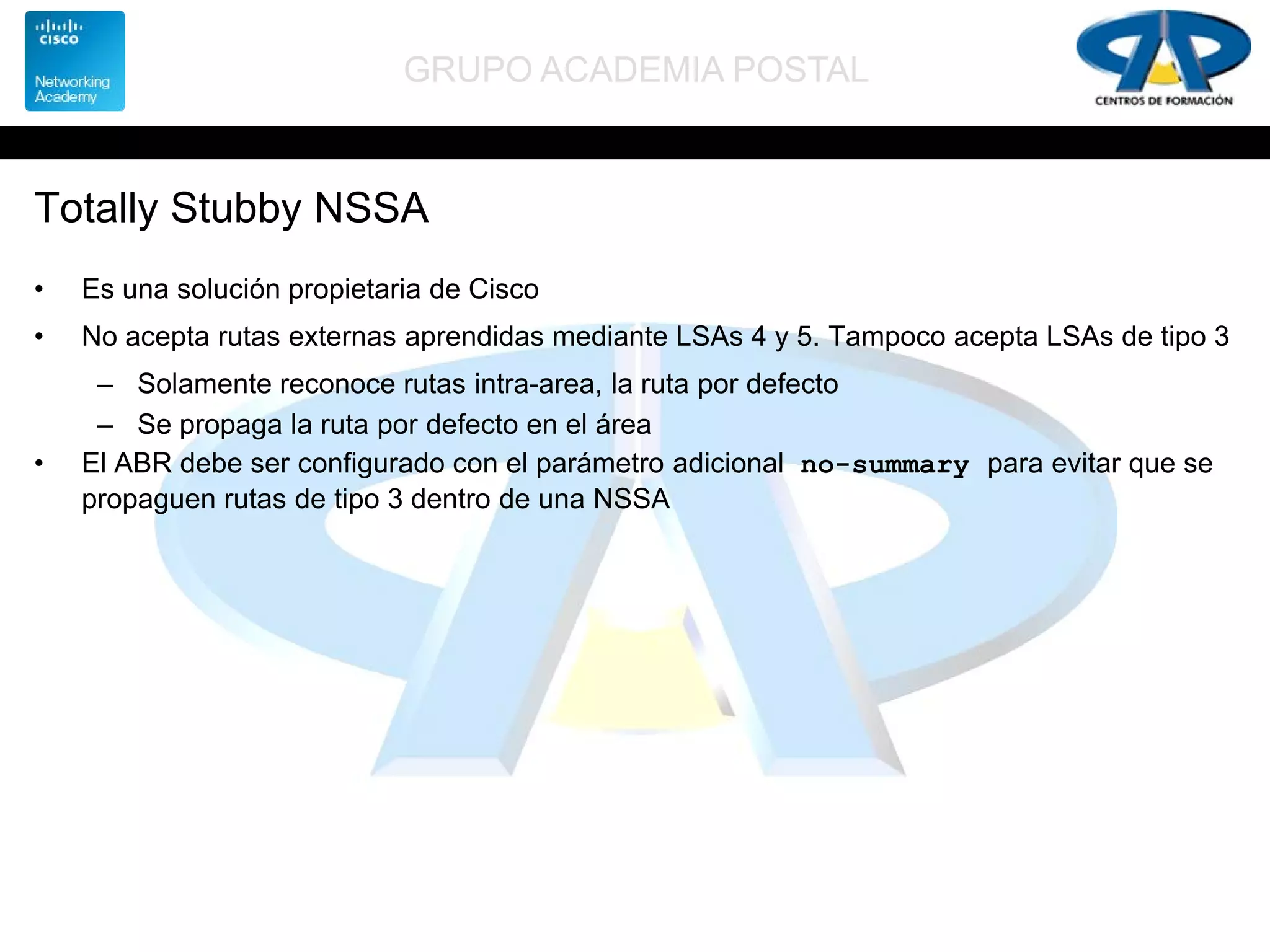

Totally Stubby NSSA
• Es una solución propietaria de Cisco
• No acepta rutas externas aprendidas mediante LSAs 4 y 5. Tampoco acepta LSAs de tipo 3
– Solamente reconoce rutas intra-area, la ruta por defecto
– Se propaga la ruta por defecto en el área
• El ABR debe ser configurado con el parámetro adicional no-summary para evitar que se
propaguen rutas de tipo 3 dentro de una NSSA

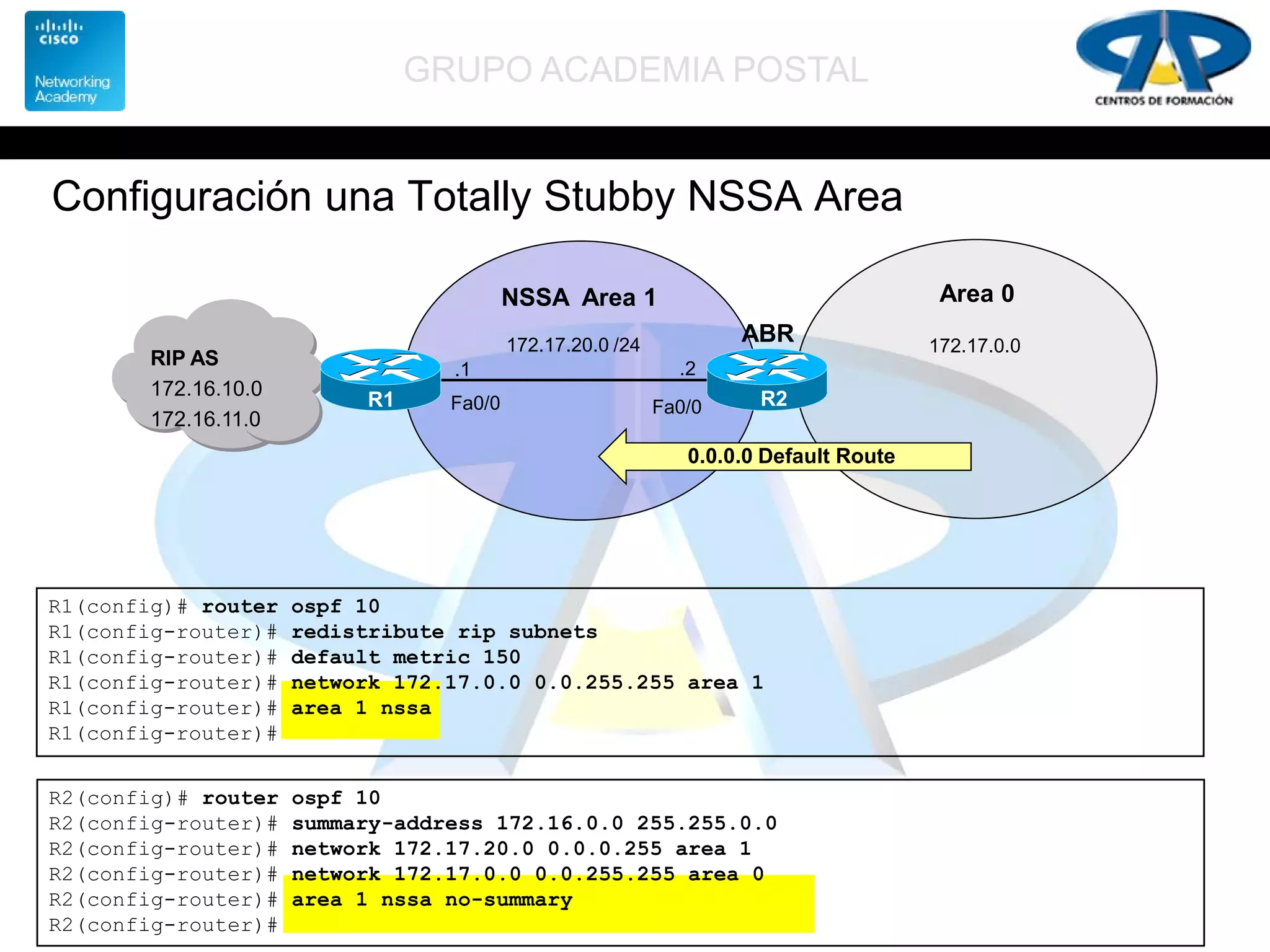

Configuración una Totally Stubby NSSA Area
R1(config-router)# redistribute rip subnets
R1(config-router)# default metric 150
R1(config-router)# area 1 nssa
R1(config-router)#
R2(config-router)# area 1 nssa no-summary
R2(config-router)#
RIP AS
172.16.10.0
172.16.11.0
R2
ABR
.2
Fa0/0
172.17.0.0172.17.20.0 /24
NSSA Area 1 Area 0
R1
.1
Fa0/0
0.0.0.0 Default Route

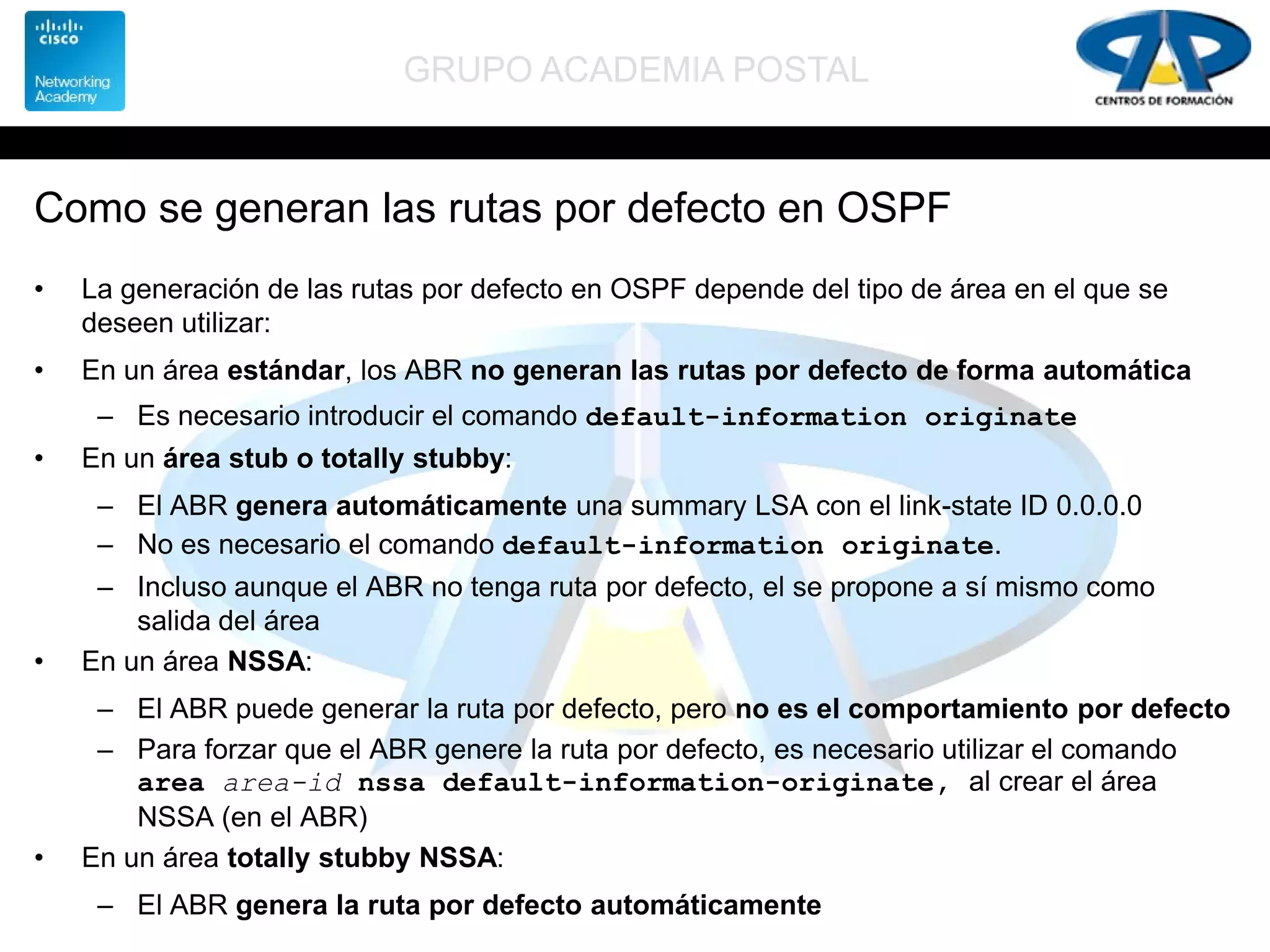

Como se generan las rutas por defecto en OSPF
• La generación de las rutas por defecto en OSPF depende del tipo de área en el que se
deseen utilizar:
• En un área estándar, los ABR no generan las rutas por defecto de forma automática
– Es necesario introducir el comando default-information originate
• En un área stub o totally stubby:
– El ABR genera automáticamente una summary LSA con el link-state ID 0.0.0.0
– No es necesario el comando default-information originate.
– Incluso aunque el ABR no tenga ruta por defecto, el se propone a sí mismo como
salida del área
• En un área NSSA:
– El ABR puede generar la ruta por defecto, pero no es el comportamiento por defecto
– Para forzar que el ABR genere la ruta por defecto, es necesario utilizar el comando
area area-id nssa default-information-originate, al crear el área
NSSA (en el ABR)
• En un área totally stubby NSSA:
– El ABR genera la ruta por defecto automáticamente

Ejemplo de Tipos de Área OSPF en una Red

OSPFv3
• Open Shortest Path First versión 3 (OSPFv3 RFC 5340) es un protocolo de enrutamiento
de estado-enlace para IPv6
• La implementación de OSPF para IPv6 presenta las siguientes características:
– Se basa en OSPFv2, pero añade ciertas mejoras
– Distribuye prefijos IPv6
– Se ejecuta directamente sobre IPv6
– No colisiona con OSPFv2
• Esta implementación añade además algunos atributos específicos de IPv6 como:
– Direcciones de 128 bits
– El uso de direcciones de enlace local
– Soporta múltiples direcciones e instancias por interfaz
– Autenticación con IPsec
– OSPF se ejecuta sobre enlaces en lugar de hacerlo sobre subredes

OSPFv3
• Características y elementos que se mantienen de OSPFv2:
– Los tipos de paquetes: Hello, DBD, LSR, LSU, LSA
– Los mecanismos para el descubrimiento de vecinos y el establecimiento de
adyacencias
– La inundación de LSAs y la caducidad de las mismas (aunque ahora hay 3 tipos de
ámbitos)
– Cálculos SPF
– Proceso de elección del DR
– Soporte multiárea, incluyendo NSSA
– Soporte de múltiples tecnologías (NBMA, punto a punto y broadcast)
– Router-ID de 32 bits, con formato de IPv4

OSPFv3
• Diferencias con OSPFv2:
– El proceso de enrutamiento se ejecuta/activa sobre enlaces en lugar de hacerlo sobre
una subred.
• El proceso se activa en las interfaces
• En IPv6 se utiliza el término enlace (link) para sustituir al término red (network) y
subred (subnet), utilizados en OSPF par IPv4
• La sentencia network que se introducía en el submodo de configuración de
enrutameinto en OSPFv2 se sustituye por el comando ipv6 ospf process-id
area area-id, que se aplica en las interfaces
– Necesita direcciones IP link-local configuradas:
• Utiliza direcciones IPv6 de enlace local para identificar a los vecinos adyacentes
• Esto implica que cuando se configura el comando ipv6 ospf neighbor, la
dirección IPv6 indicada debe ser una dirección IPv6 de enlace local
– Hay tres ámbitos de inundación de LSAs: enlace local, área y sistema autónomo

OSPFv3
– Pueden existir múltiples instancias de OSPF ejecutándose sobre una misma interfaz
• Esto implica que diferentes sistemas autónomos podrían estar ejecutándose sobre
una misma infraestructura física, compartiendo equipos y enlaces; pero cada uno
ejecutando una instancia del protocolo de enrutamiento OSPF distinta
• Esto implica que, además, un enlace podría pertenecer a diferentes áreas al estar
dando servicio a sistemas autónomos distintos
• OSPFv3 incorpora un nuevo campo denominado “Instance ID” que permite la
ejecución de múltiples interfaces por enlace
– Para que dos instancias se comuniquen entre sí, deben tener el mismo
“Instance ID”
– Por defecto, el “Instance ID” es 0
– Las direcciones multicast cambian:
• 224.0.0.5  FF02::05. Representa a todos los routers OSPF del enlace
• 224.0.0.6  FF02::06. Representa a todos los DRs del enlace

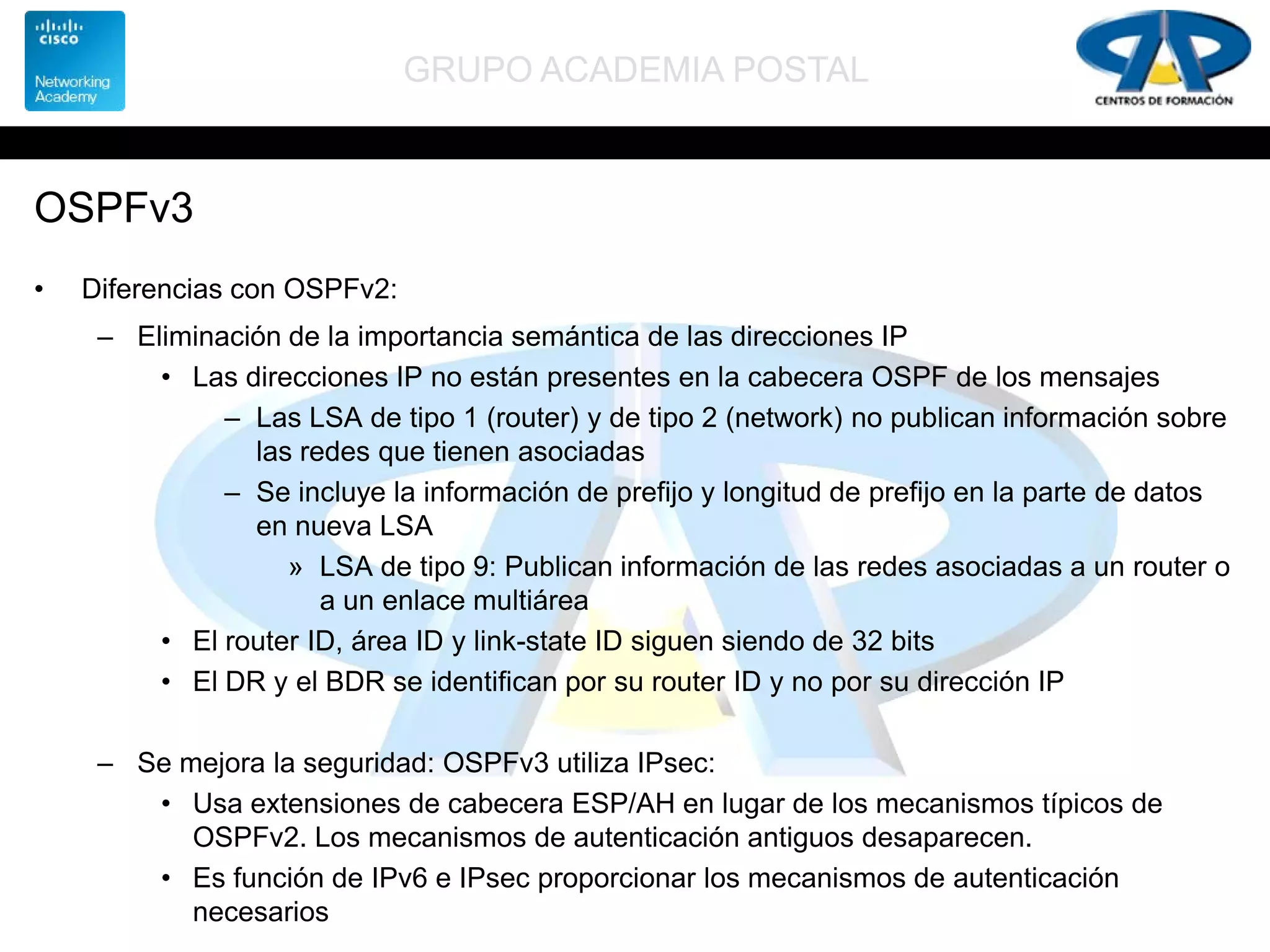

OSPFv3
– Eliminación de la importancia semántica de las direcciones IP
• Las direcciones IP no están presentes en la cabecera OSPF de los mensajes
– Las LSA de tipo 1 (router) y de tipo 2 (network) no publican información sobre
las redes que tienen asociadas
– Se incluye la información de prefijo y longitud de prefijo en la parte de datos
en nueva LSA
» LSA de tipo 9: Publican información de las redes asociadas a un router o
a un enlace multiárea
• El router ID, área ID y link-state ID siguen siendo de 32 bits
• El DR y el BDR se identifican por su router ID y no por su dirección IP
– Se mejora la seguridad: OSPFv3 utiliza IPsec:
• Usa extensiones de cabecera ESP/AH en lugar de los mecanismos típicos de
OSPFv2. Los mecanismos de autenticación antiguos desaparecen.
• Es función de IPv6 e IPsec proporcionar los mecanismos de autenticación
necesarios

Configuración de OSPFv3
• Notas:
– Los comando de OSPFv2 y OSPFv3 son muy similares
– En muchos casos, simplemente es necesario cambiar ip por ipv6 en el comando
• ipv6 address = ip address
• show ipv6 route = show ip route

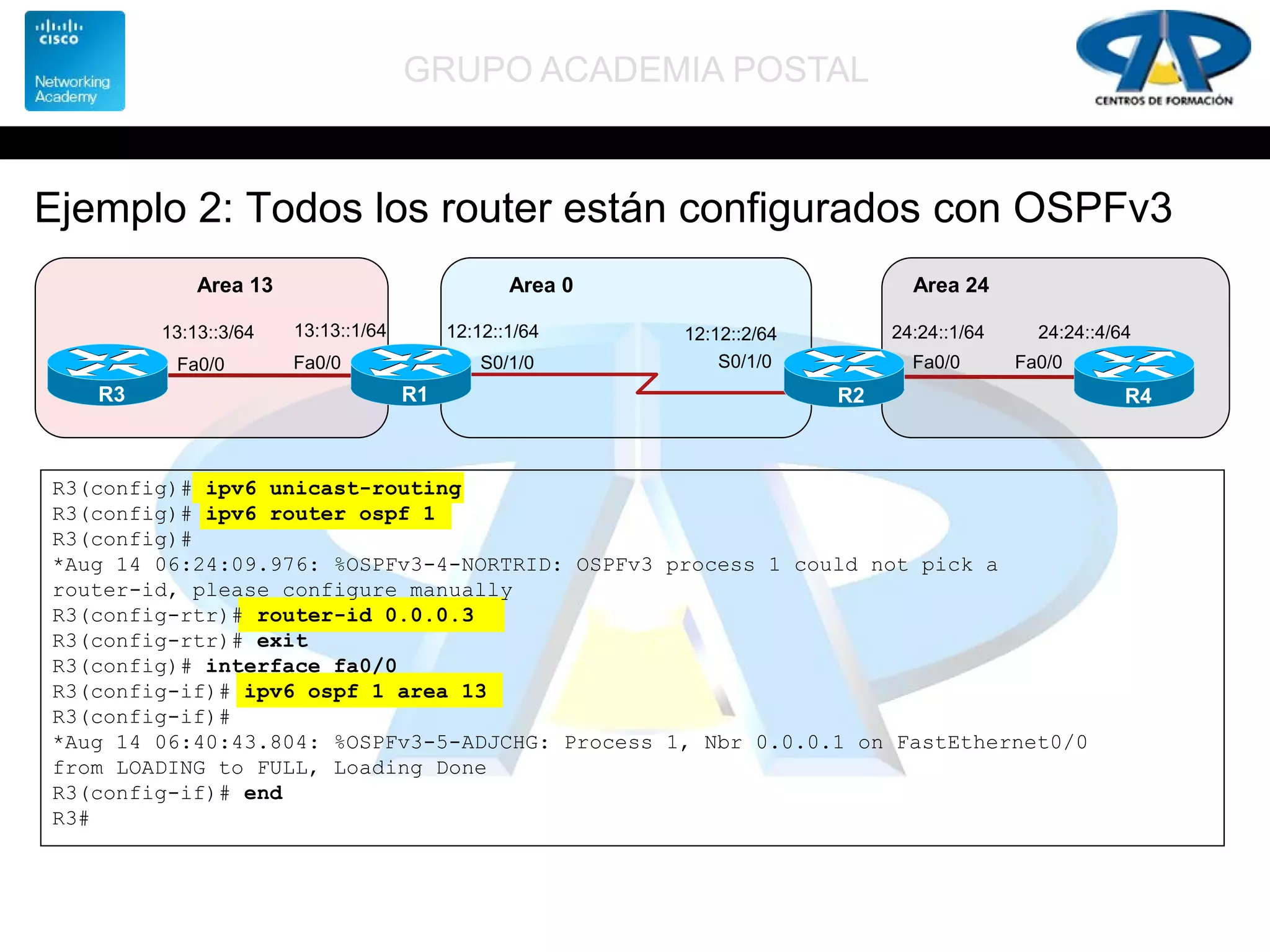

• Pasos de configuración:
1. Establecer el diseño estratégico y de planificación para la red IPv6 (áreas, prefijos, etc.)
2. Activar ipv6 unicast-routing mediante el comando
3. Opcionalmente (o no… esto es discutible), se configura el “router ID” explícitamente
4. Activar el protocolo utilizando ipv6 ospf area
5. (Opcional) Configurar las características específicas de la interfaz: área, prioridad,
coste del enlace, …
6. (Opcional) Configurar las características específicas de OSPF en modo de
configuración de enrutamiento, incluyendo prioridad del router, sumarización,
funcionalidades stub entre otros

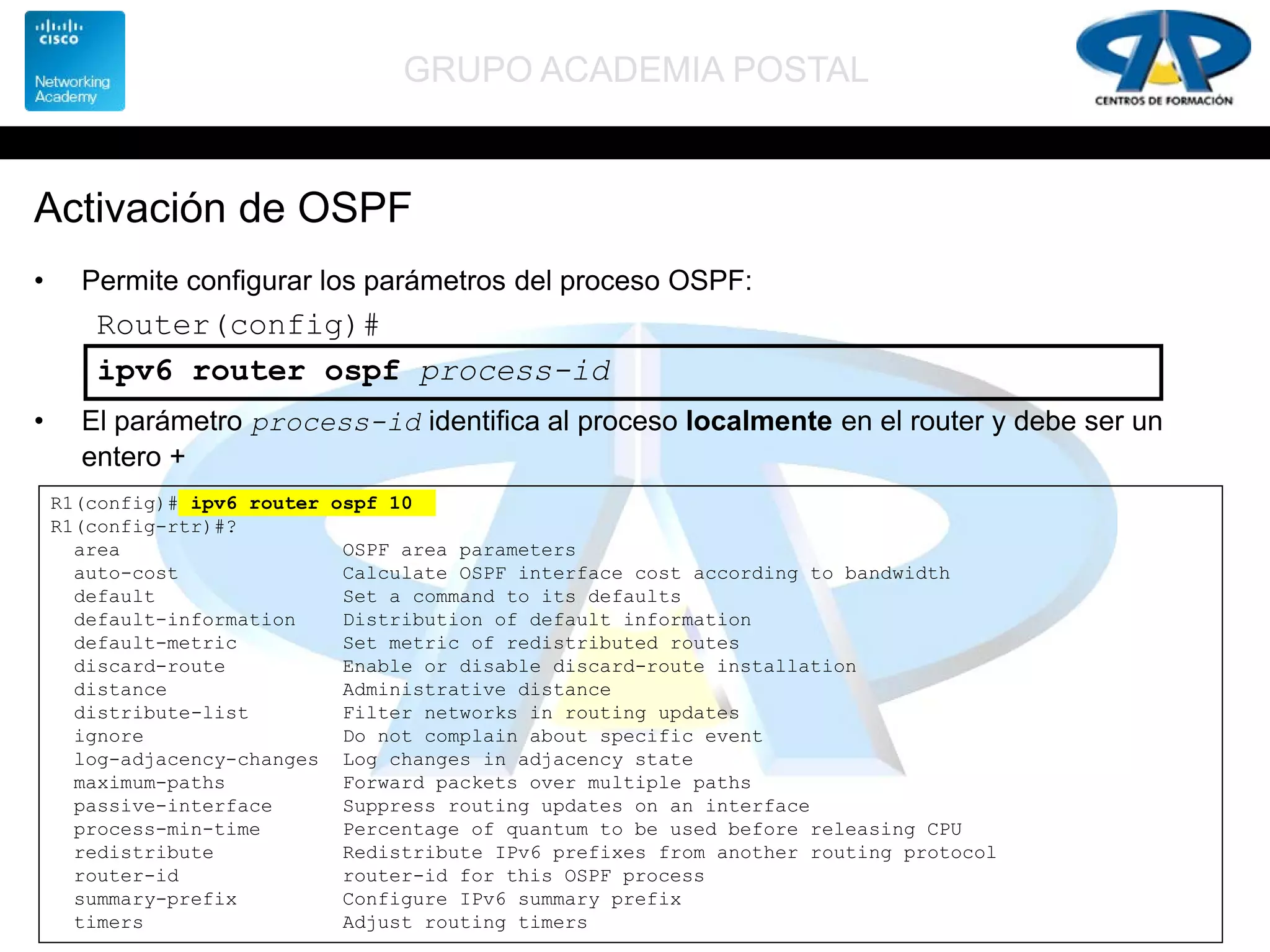

Activación de OSPF
• Permite configurar los parámetros del proceso OSPF:
• El parámetro process-id identifica al proceso localmente en el router y debe ser un
entero +
Router(config)#
ipv6 router ospf process-id
R1(config)# ipv6 router ospf 10
R1(config-rtr)#?
area OSPF area parameters
auto-cost Calculate OSPF interface cost according to bandwidth
default Set a command to its defaults
default-information Distribution of default information
default-metric Set metric of redistributed routes
discard-route Enable or disable discard-route installation
distance Administrative distance
distribute-list Filter networks in routing updates
ignore Do not complain about specific event
log-adjacency-changes Log changes in adjacency state
maximum-paths Forward packets over multiple paths
passive-interface Suppress routing updates on an interface
process-min-time Percentage of quantum to be used before releasing CPU
redistribute Redistribute IPv6 prefixes from another routing protocol
router-id router-id for this OSPF process
summary-prefix Configure IPv6 summary prefix
timers Adjust routing timers

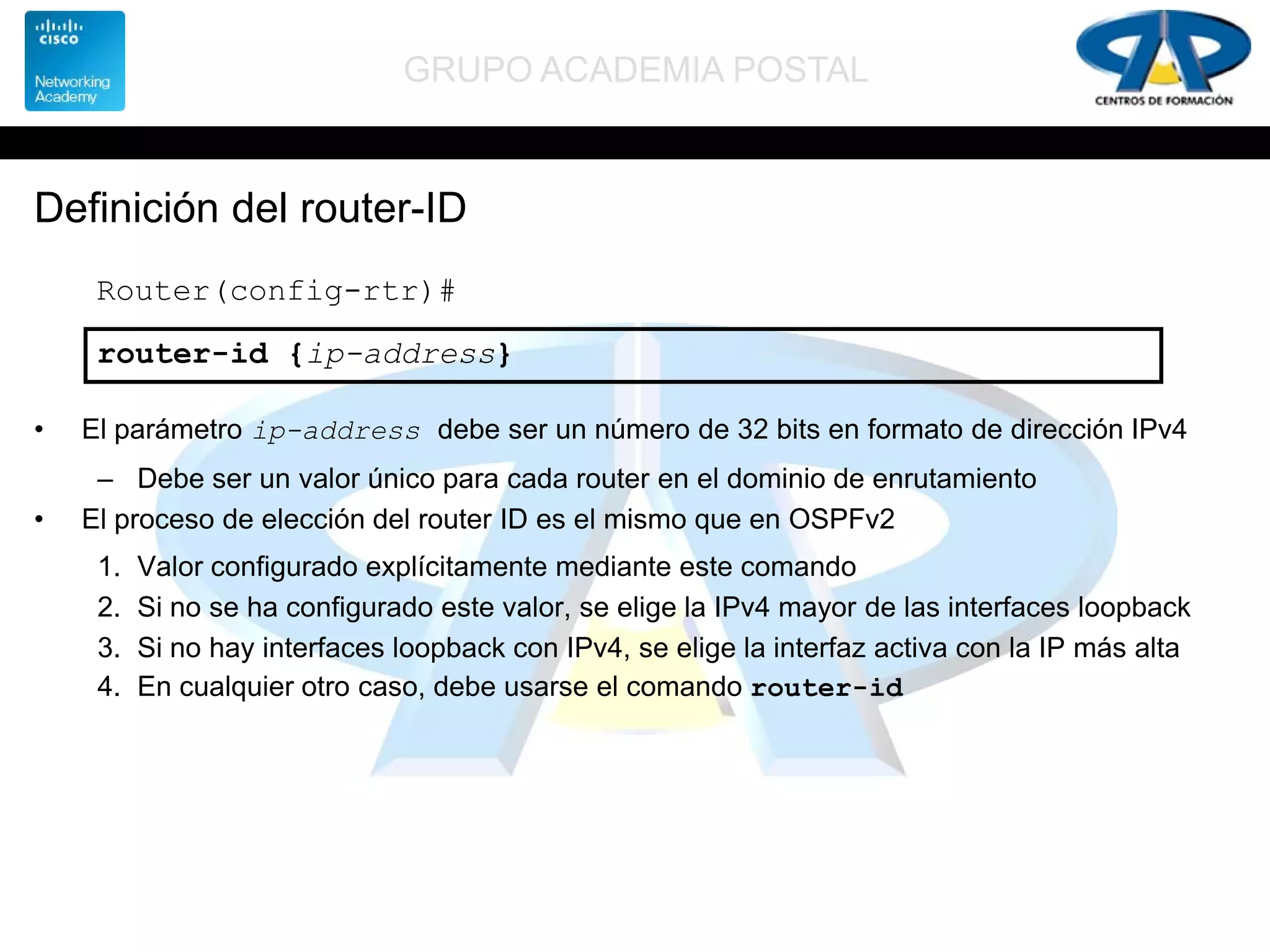

Definición del router-ID
• El parámetro ip-address debe ser un número de 32 bits en formato de dirección IPv4
– Debe ser un valor único para cada router en el dominio de enrutamiento
• El proceso de elección del router ID es el mismo que en OSPFv2
1. Valor configurado explícitamente mediante este comando
2. Si no se ha configurado este valor, se elige la IPv4 mayor de las interfaces loopback
3. Si no hay interfaces loopback con IPv4, se elige la interfaz activa con la IP más alta
4. En cualquier otro caso, debe usarse el comando router-id
Router(config-rtr)#
router-id {ip-address}

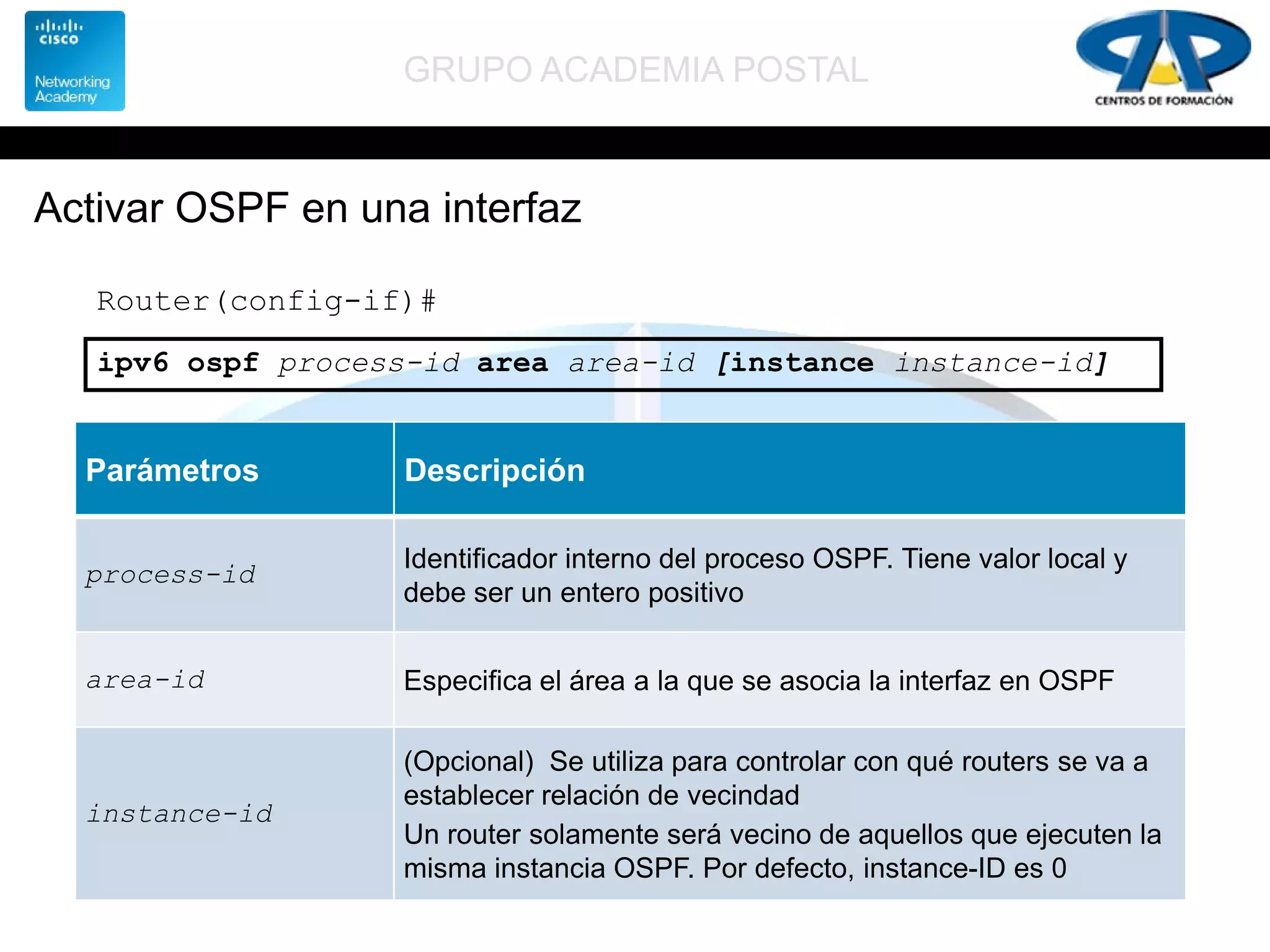

Activar OSPF en una interfaz
Router(config-if)#
ipv6 ospf process-id area area-id [instance instance-id]
Parámetros Descripción
process-id
Identificador interno del proceso OSPF. Tiene valor local y
debe ser un entero positivo
area-id Especifica el área a la que se asocia la interfaz en OSPF
instance-id
(Opcional) Se utiliza para controlar con qué routers se va a
establecer relación de vecindad
Un router solamente será vecino de aquellos que ejecuten la
misma instancia OSPF. Por defecto, instance-ID es 0

Activar OSPF en una interfaz
R1(config)# int fa0/0
R1(config-if)# ipv6 ospf ?
<1-65535> Process ID
authentication Enable authentication
cost Interface cost
database-filter Filter OSPF LSA during synchronization and flooding
dead-interval Interval after which a neighbor is declared dead
demand-circuit OSPF demand circuit
flood-reduction OSPF Flood Reduction
hello-interval Time between HELLO packets
mtu-ignore Ignores the MTU in DBD packets
neighbor OSPF neighbor
network Network type
priority Router priority
retransmit-interval Time between retransmitting lost link state
advertisements
transmit-delay Link state transmit delay
R1(config-if)# ipv6 ospf 10 ?
area Set the OSPF area ID
R1(config-if)# ipv6 ospf 10 area 0 ?
instance Set the OSPF instance
<cr>
R1(config-if)# ipv6 ospf 10 area 0
R1(config-if)#

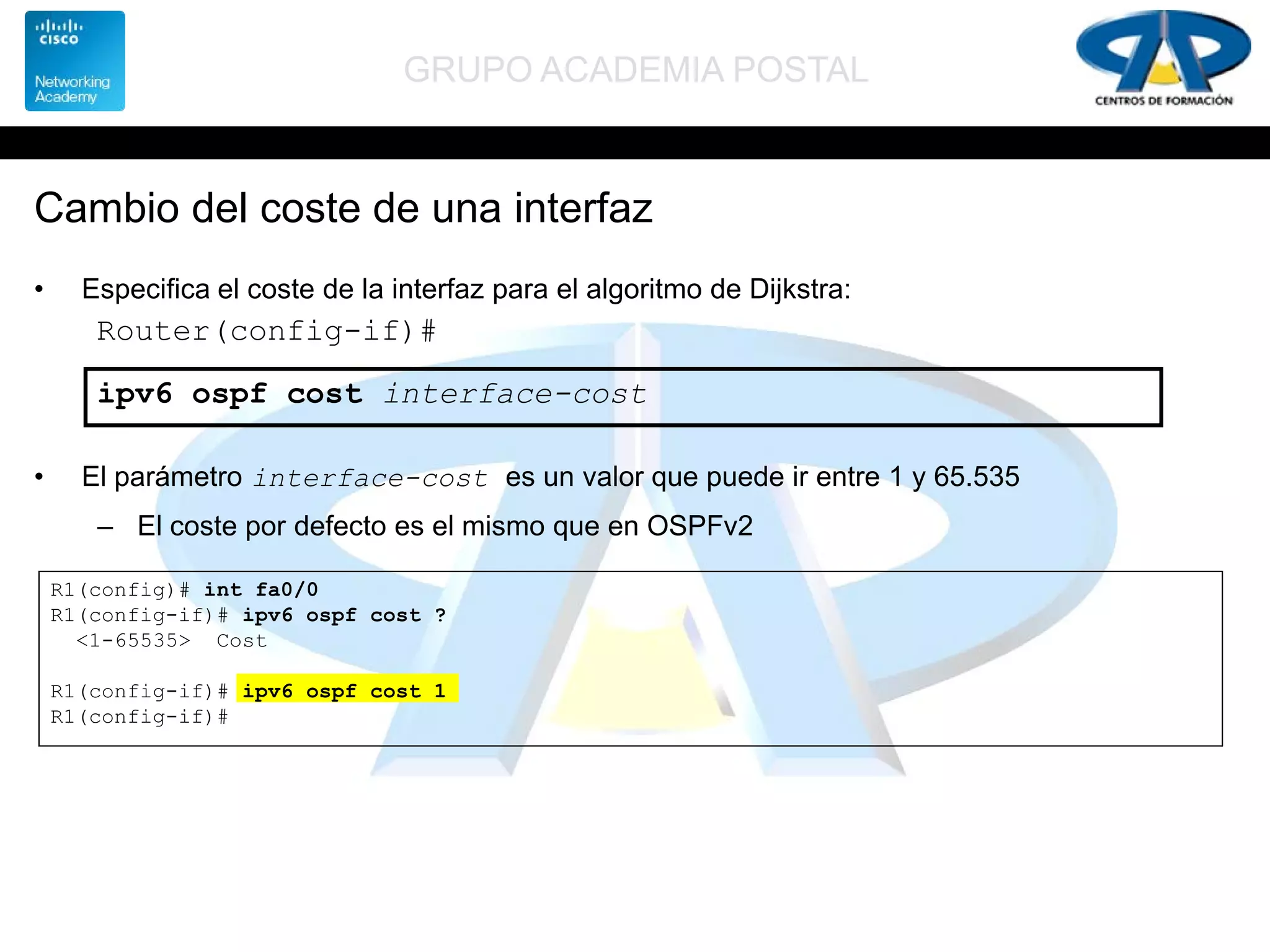

Cambio del coste de una interfaz
• Especifica el coste de la interfaz para el algoritmo de Dijkstra:
• El parámetro interface-cost es un valor que puede ir entre 1 y 65.535
– El coste por defecto es el mismo que en OSPFv2
Router(config-if)#
ipv6 ospf cost interface-cost
R1(config-if)# ipv6 ospf cost ?
<1-65535> Cost
R1(config-if)# ipv6 ospf cost 1
R1(config-if)#

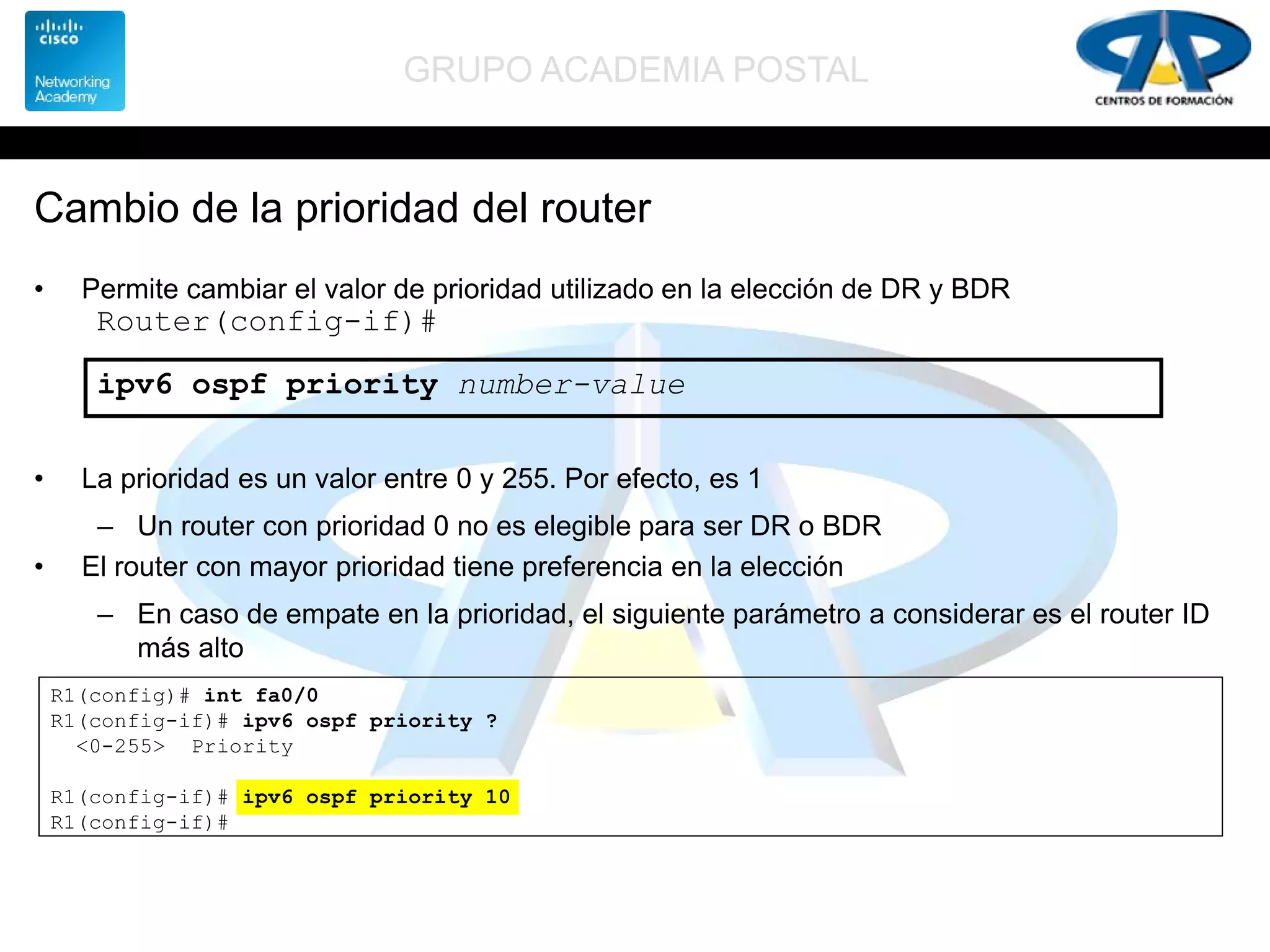

Cambio de la prioridad del router
• Permite cambiar el valor de prioridad utilizado en la elección de DR y BDR
• La prioridad es un valor entre 0 y 255. Por efecto, es 1
– Un router con prioridad 0 no es elegible para ser DR o BDR
• El router con mayor prioridad tiene preferencia en la elección
– En caso de empate en la prioridad, el siguiente parámetro a considerar es el router ID
más alto
Router(config-if)#
ipv6 ospf priority number-value
R1(config-if)# ipv6 ospf priority ?
<0-255> Priority
R1(config-if)# ipv6 ospf priority 10
R1(config-if)#

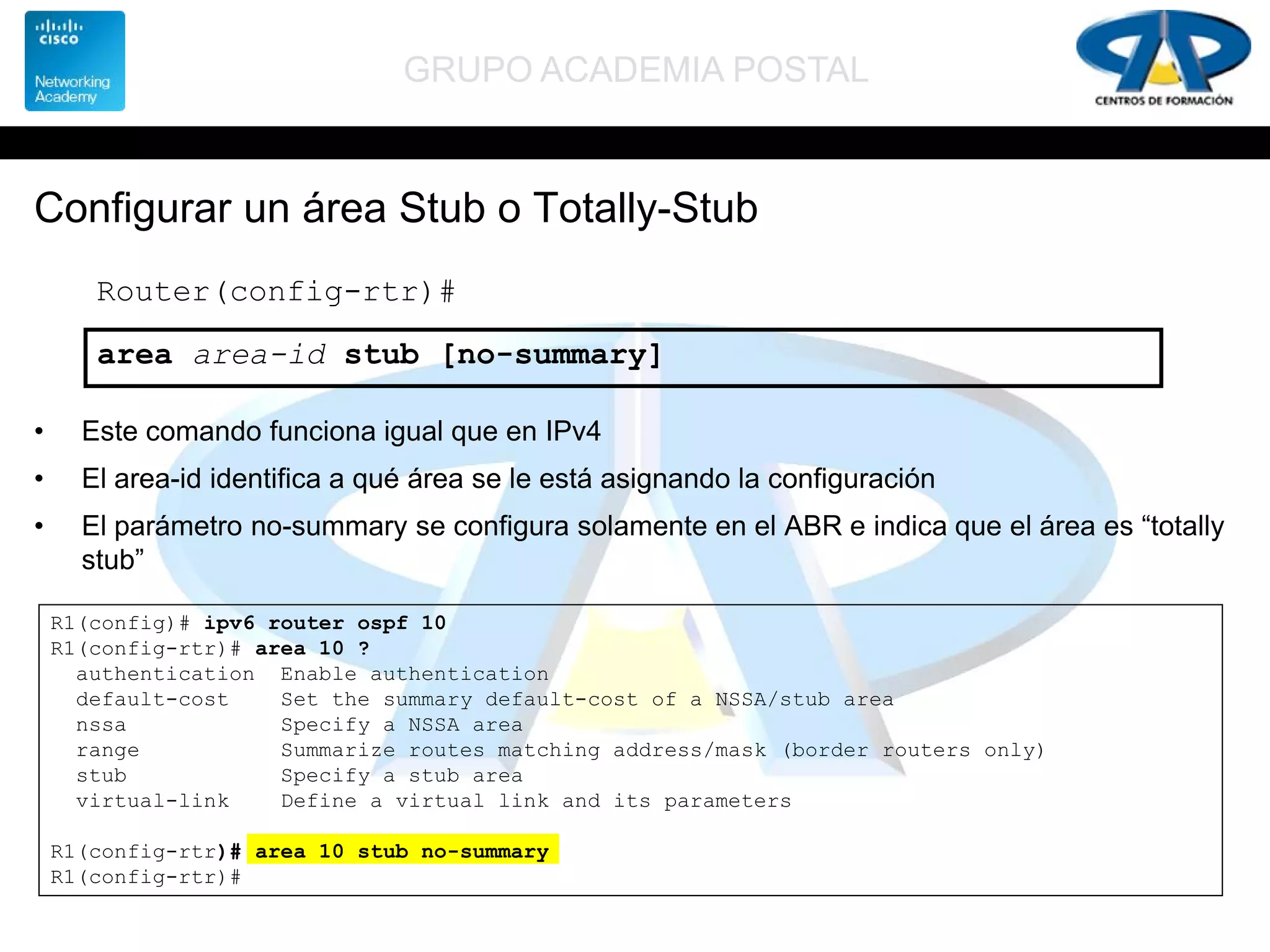

Configurar un área Stub o Totally-Stub
• Este comando funciona igual que en IPv4
• El area-id identifica a qué área se le está asignando la configuración
• El parámetro no-summary se configura solamente en el ABR e indica que el área es “totally
stub”
Router(config-rtr)#
area area-id stub [no-summary]
R1(config-rtr)# area 10 ?
authentication Enable authentication
default-cost Set the summary default-cost of a NSSA/stub area
nssa Specify a NSSA area
range Summarize routes matching address/mask (border routers only)
stub Specify a stub area
virtual-link Define a virtual link and its parameters
R1(config-rtr)# area 10 stub no-summary
R1(config-rtr)#

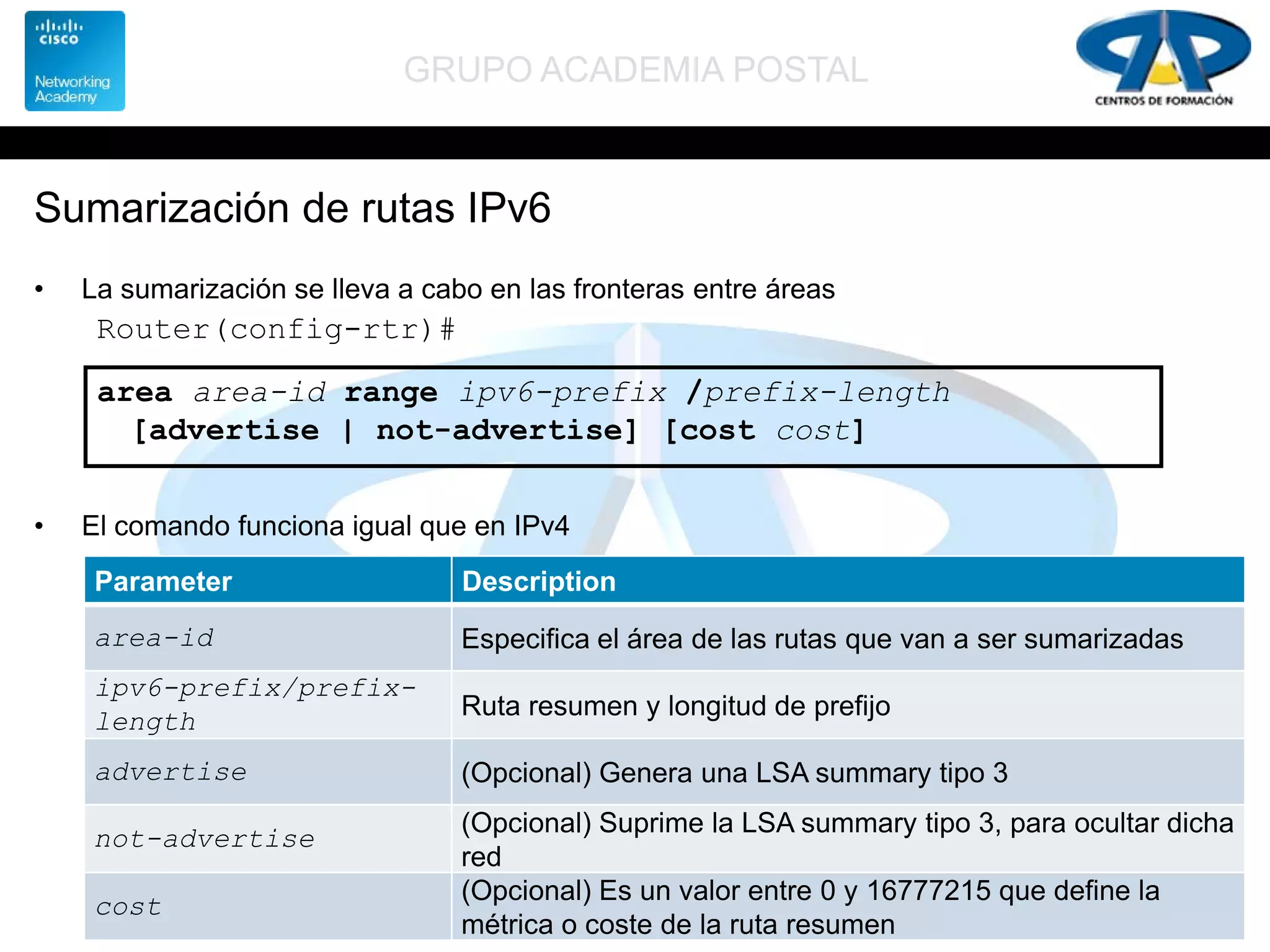

Sumarización de rutas IPv6
• La sumarización se lleva a cabo en las fronteras entre áreas
• El comando funciona igual que en IPv4
Router(config-rtr)#
area area-id range ipv6-prefix /prefix-length
[advertise | not-advertise] [cost cost]
area-id Especifica el área de las rutas que van a ser sumarizadas
ipv6-prefix/prefix-
length
Ruta resumen y longitud de prefijo
advertise (Opcional) Genera una LSA summary tipo 3
not-advertise
(Opcional) Suprime la LSA summary tipo 3, para ocultar dicha
red
cost
(Opcional) Es un valor entre 0 y 16777215 que define la
métrica o coste de la ruta resumen

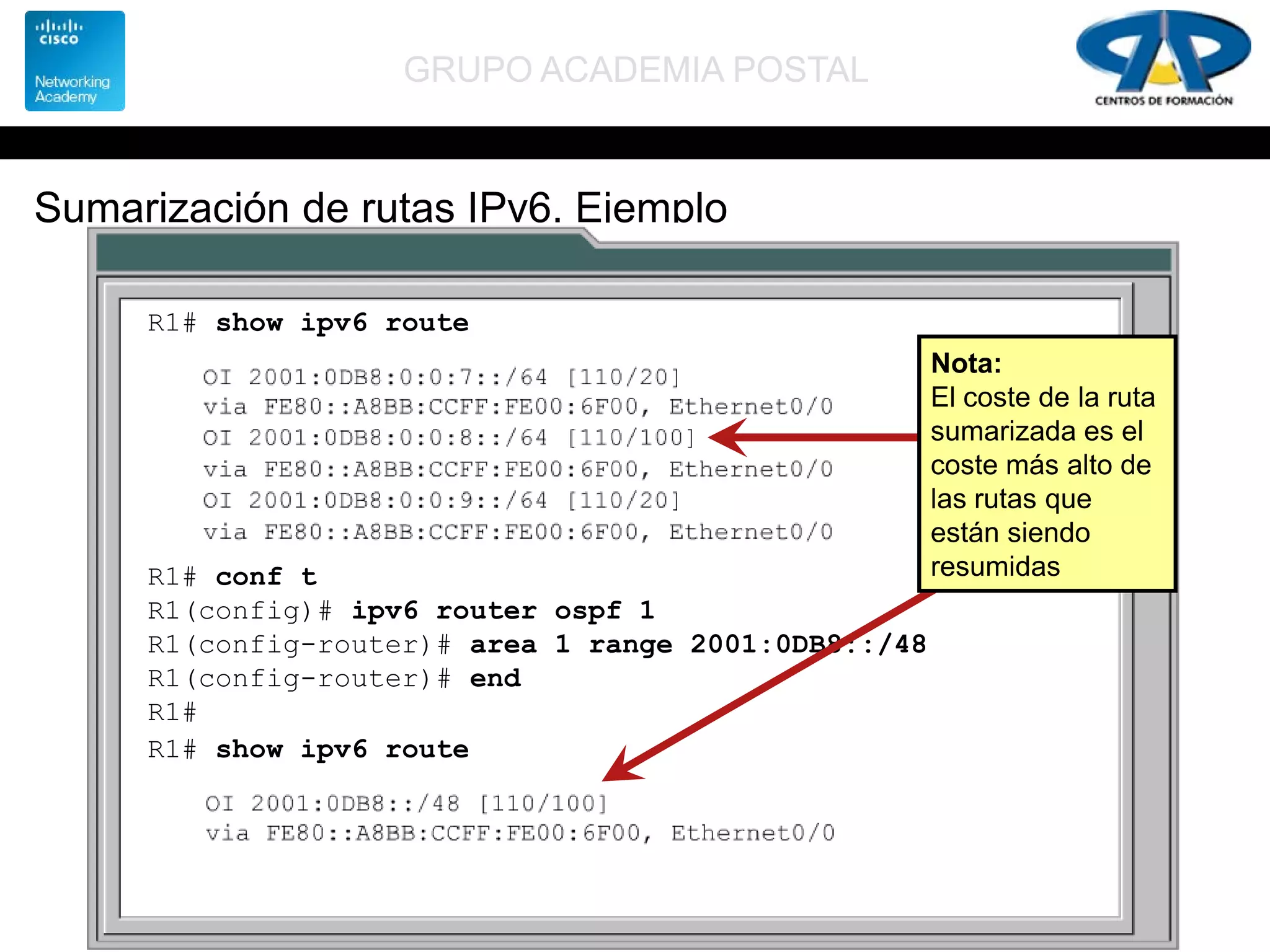

Sumarización de rutas IPv6. Ejemplo
R1# show ipv6 route
R1# conf t
R1(config-router)# area 1 range 2001:0DB8::/48
R1(config-router)# end
R1#
R1# show ipv6 route
Nota:
El coste de la ruta
sumarizada es el
coste más alto de
las rutas que
están siendo
resumidas

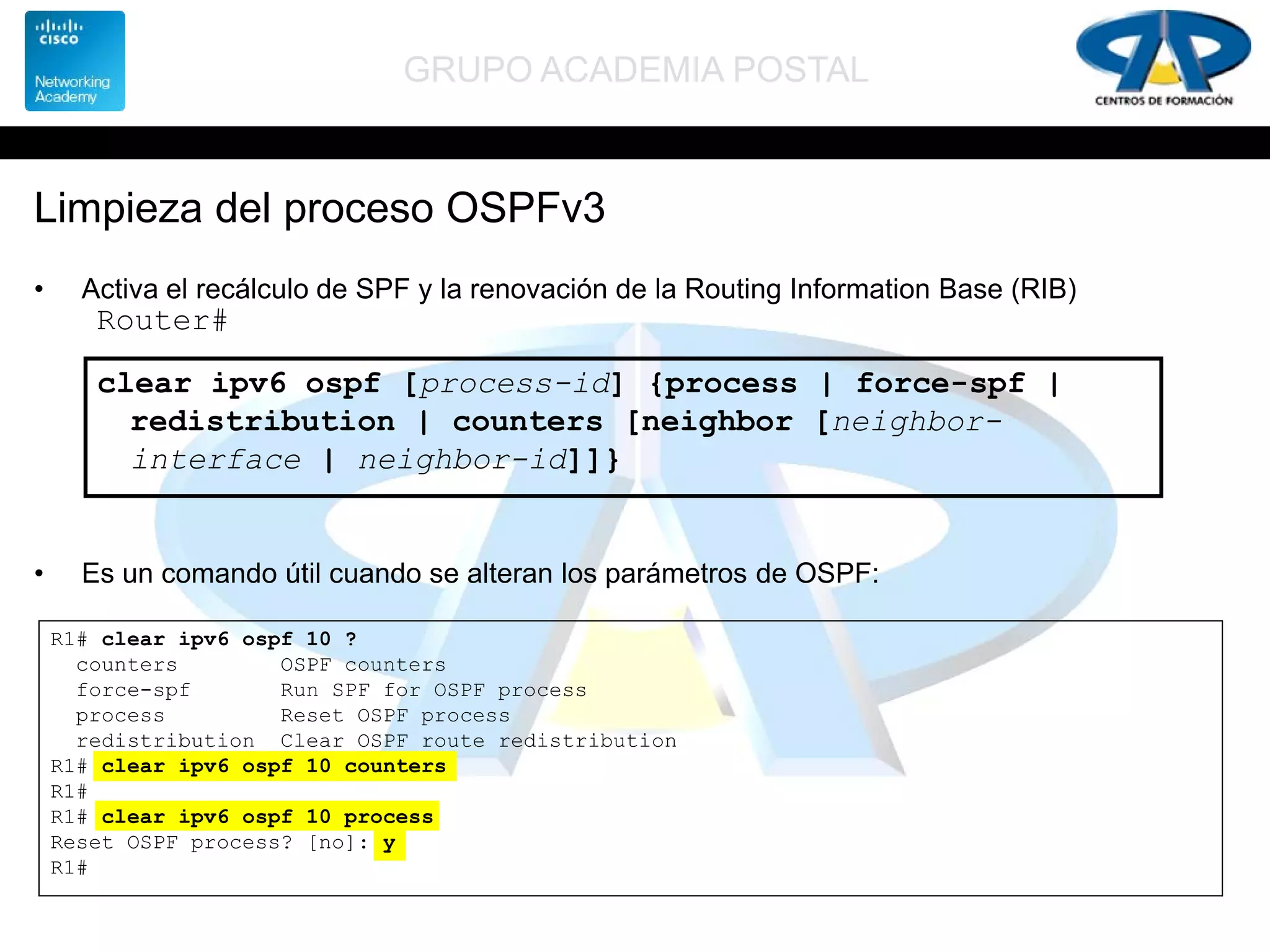

Limpieza del proceso OSPFv3
• Activa el recálculo de SPF y la renovación de la Routing Information Base (RIB)
• Es un comando útil cuando se alteran los parámetros de OSPF:
Router#
clear ipv6 ospf [process-id] {process | force-spf |
redistribution | counters [neighbor [neighbor-
interface | neighbor-id]]}
R1# clear ipv6 ospf 10 ?
counters OSPF counters
force-spf Run SPF for OSPF process
process Reset OSPF process
redistribution Clear OSPF route redistribution
R1# clear ipv6 ospf 10 counters
R1#
R1# clear ipv6 ospf 10 process
Reset OSPF process? [no]: y
R1#

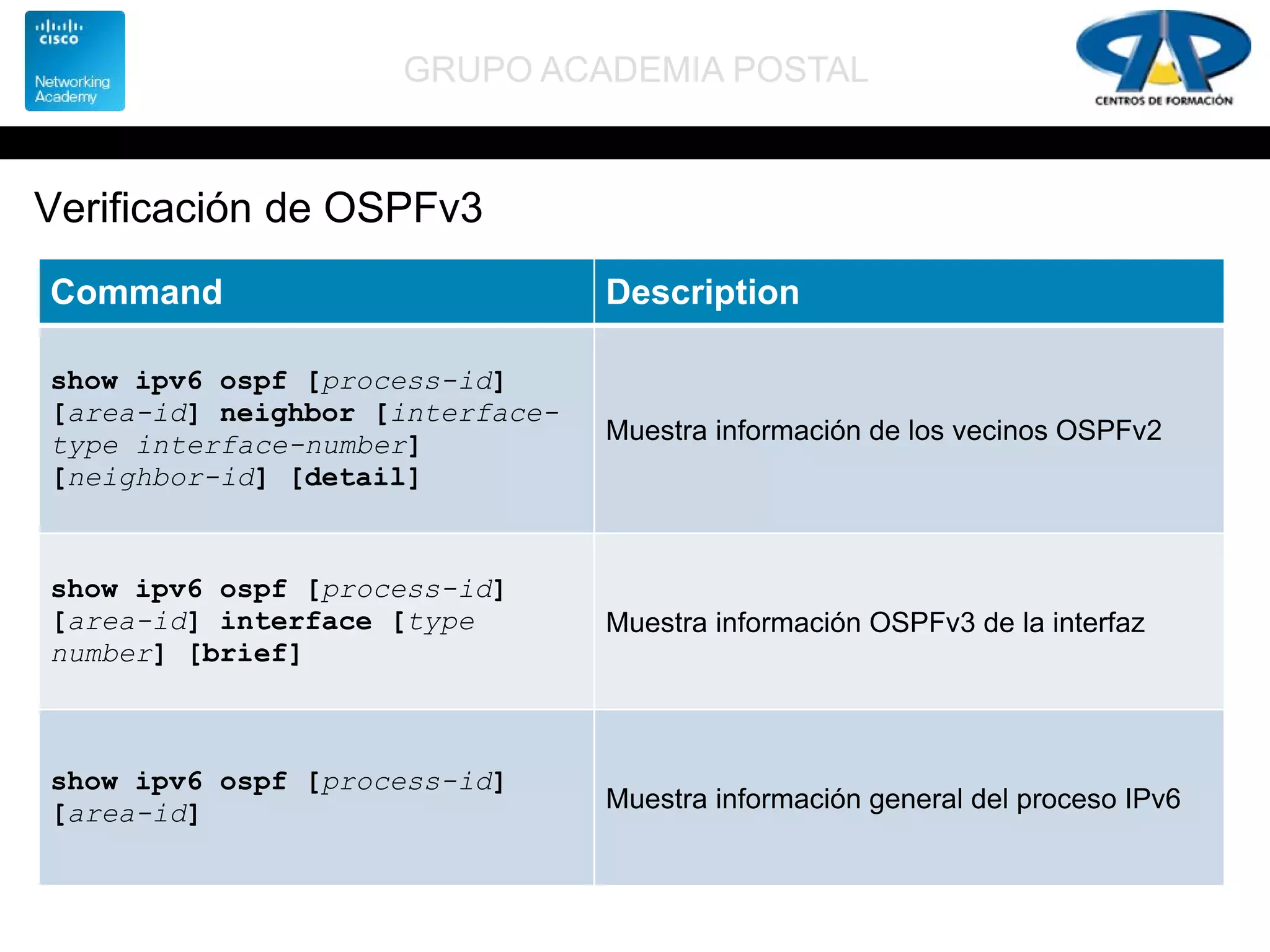

Verificación de OSPFv3
Command Description
show ipv6 ospf [process-id]
[area-id] neighbor [interface-
type interface-number]
[neighbor-id] [detail]
Muestra información de los vecinos OSPFv2
[area-id] interface [type
number] [brief]
Muestra información OSPFv3 de la interfaz
[area-id] Muestra información general del proceso IPv6

Ejemplo 1
S0/0/2 S0/0/3
R1
3FFE:B00:FFFF:1::1/64
R2
Area 0 Area 1
3FFE:B00:FFFF:1::2/64
S0/0/1
2001:410:FFFF:1::1/64
R1(config-rtr)# router-id 10.1.1.3
R1(config-rtr)# area 0 range 2001:410::/32
R1(config-rtr)# exit
R1(config)# interface Serial0/0/1
R1(config-if)# ipv6 address 2001:410:FFFF:1::1/64
R1(config-if)# exit
R1(config-if)# ipv6 address 3FFE:B00:FFFF:1::2/64
R1(config-if)#
R2(config-if)# ipv6 address 3FFE:B00:FFFF:1::1/64
R2(config-if)#

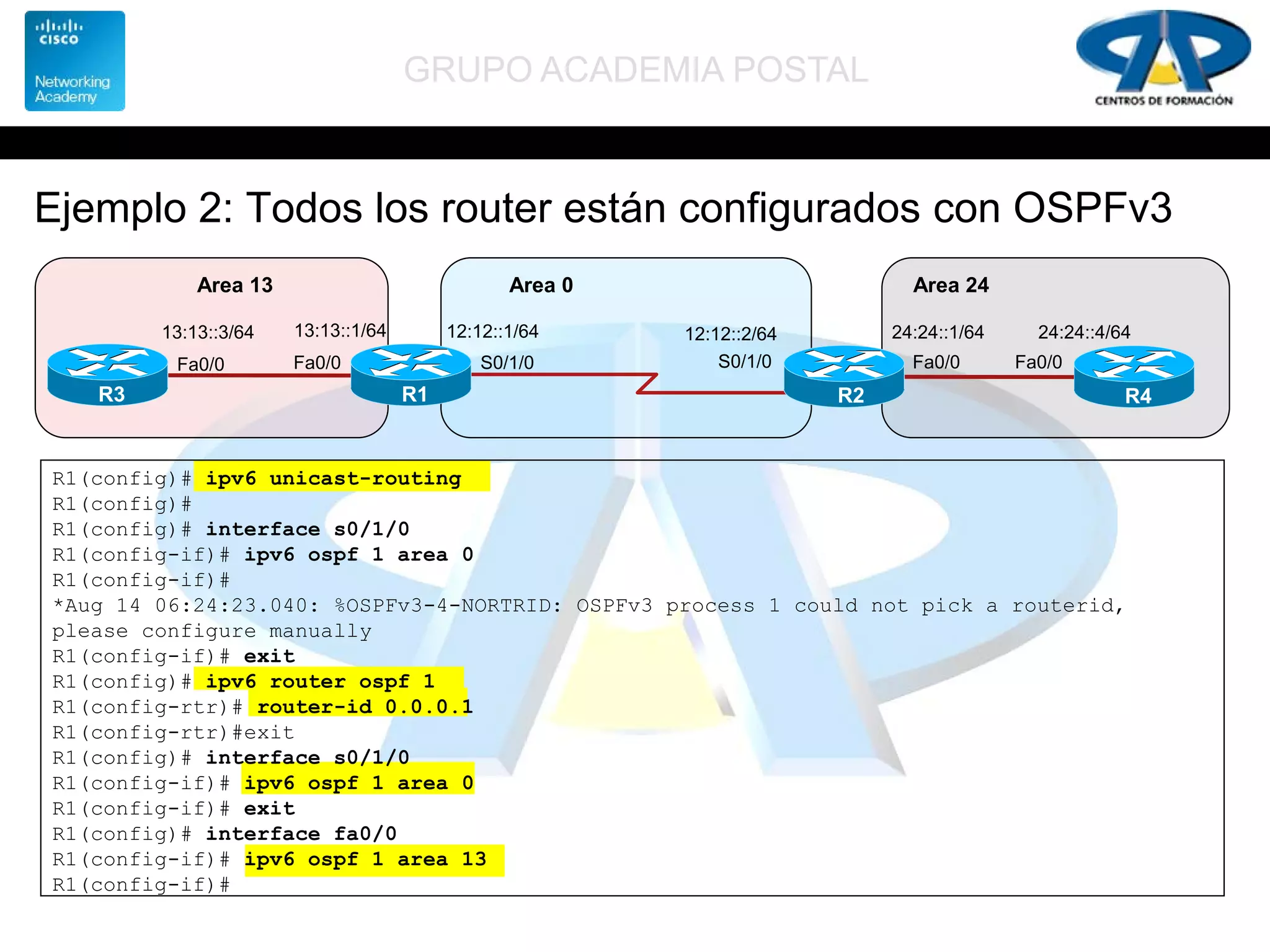

Ejemplo 2: Todos los router están configurados con OSPFv3
R1(config)# ipv6 unicast-routing
R1(config)#
R1(config)# interface s0/1/0
R1(config-if)#
*Aug 14 06:24:23.040: %OSPFv3-4-NORTRID: OSPFv3 process 1 could not pick a routerid,
please configure manually
R1(config-if)# exit
R1(config-rtr)#exit
R1(config-if)# exit
R1(config)# interface fa0/0
R1(config-if)#
S0/1/0 S0/1/0
R1
12:12::2/64
R2
Area 13 Area 0
12:12::1/64
Fa0/0
13:13::1/64
R3
Fa0/0
13:13::3/64
Area 24
24:24::4/64
R4
Fa0/0
24:24::1/64
Fa0/0

S0/1/0 S0/1/0
R1
12:12::2/64
R2
Area 13 Area 0
12:12::1/64
Fa0/0
13:13::1/64
R3
Fa0/0
13:13::3/64
Area 24
24:24::4/64
R4
Fa0/0
24:24::1/64
Fa0/0

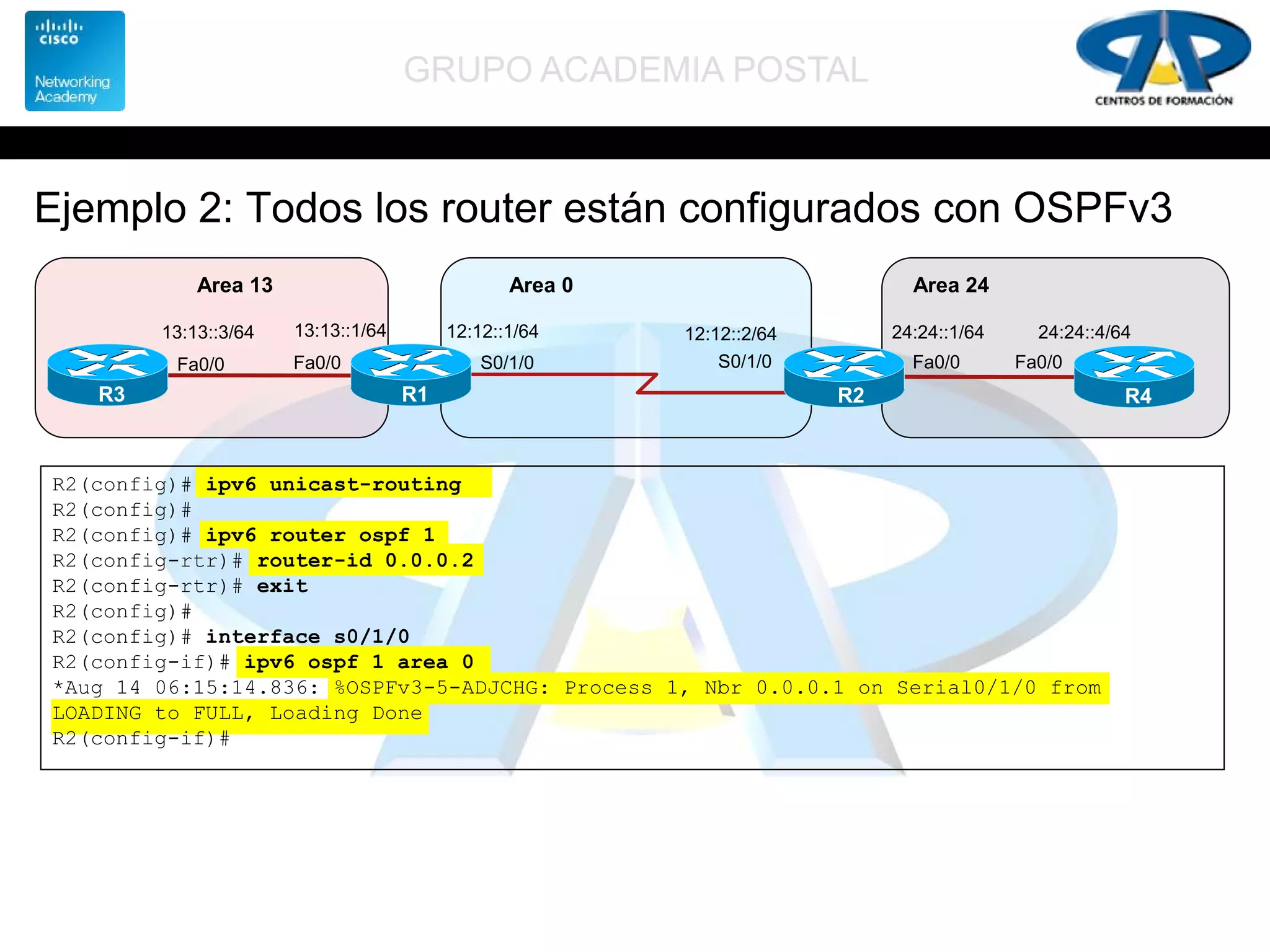

R2(config)#
R2(config)#
*Aug 14 06:15:14.836: %OSPFv3-5-ADJCHG: Process 1, Nbr 0.0.0.1 on Serial0/1/0 from
LOADING to FULL, Loading Done
R2(config-if)#

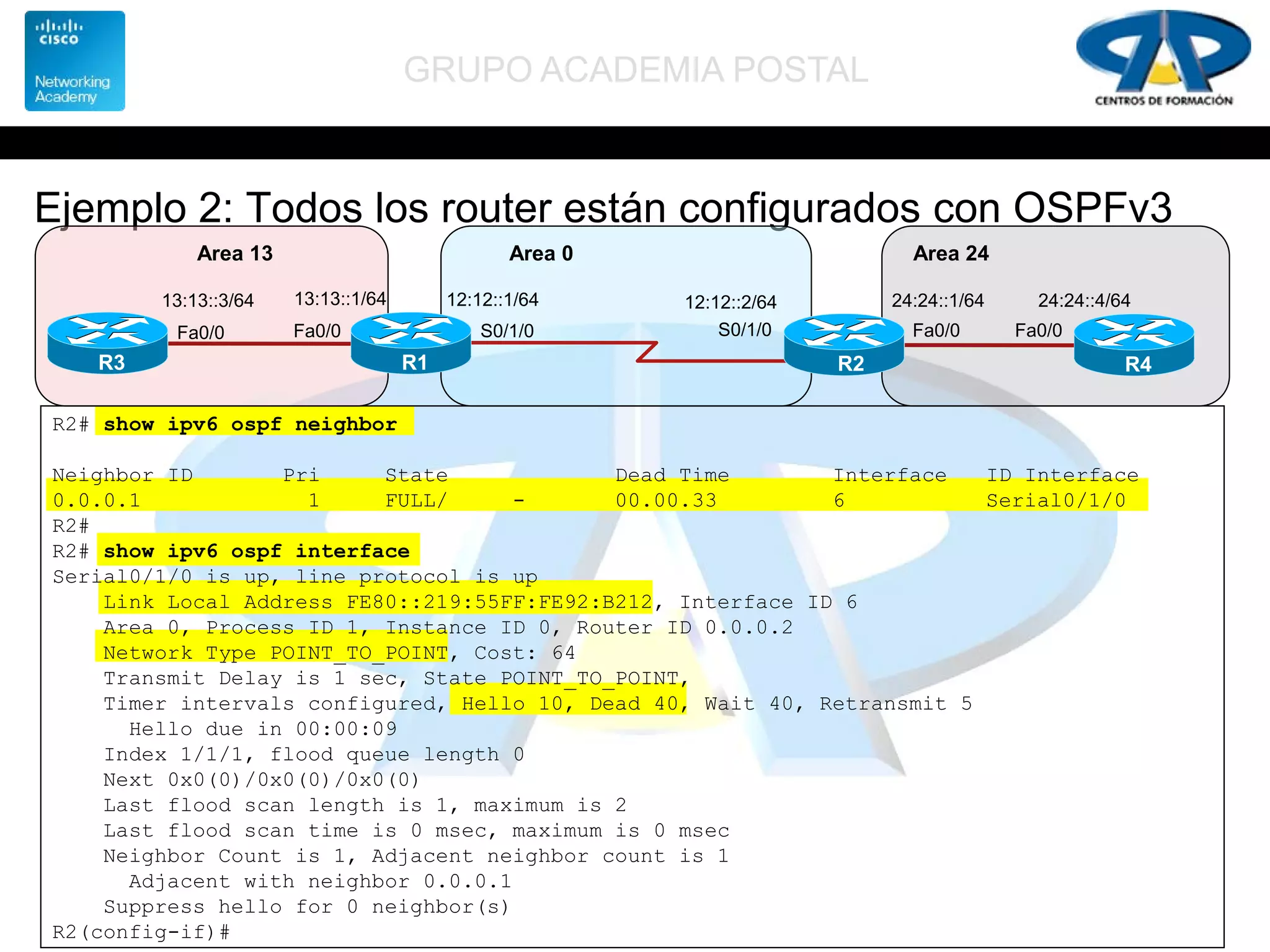

R2# show ipv6 ospf neighbor
Neighbor ID Pri State Dead Time Interface ID Interface
0.0.0.1 1 FULL/ - 00.00.33 6 Serial0/1/0
R2#
R2# show ipv6 ospf interface
Serial0/1/0 is up, line protocol is up
Link Local Address FE80::219:55FF:FE92:B212, Interface ID 6
Area 0, Process ID 1, Instance ID 0, Router ID 0.0.0.2
Network Type POINT_TO_POINT, Cost: 64
Transmit Delay is 1 sec, State POINT_TO_POINT,
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
Hello due in 00:00:09
Index 1/1/1, flood queue length 0
Next 0x0(0)/0x0(0)/0x0(0)
Last flood scan length is 1, maximum is 2
Last flood scan time is 0 msec, maximum is 0 msec
Neighbor Count is 1, Adjacent neighbor count is 1
Adjacent with neighbor 0.0.0.1
Suppress hello for 0 neighbor(s)
R2(config-if)#
S0/1/0 S0/1/0
R1
12:12::2/64
R2
Area 13 Area 0
12:12::1/64
Fa0/0
13:13::1/64
R3
Fa0/0
13:13::3/64
Area 24
24:24::4/64
R4
Fa0/0
24:24::1/64
Fa0/0

S0/1/0 S0/1/0
R1
12:12::2/64
R2
Area 13 Area 0
12:12::1/64
Fa0/0
13:13::1/64
R3
Fa0/0
13:13::3/64
Area 24
24:24::4/64
R4
Fa0/0
24:24::1/64
Fa0/0
R4(config-rtr)# interface fa0/0
*Aug 14 06:34:36.992: %OSPFv3-5-ADJCHG: Process 1, Nbr 0.0.0.2 on FastEthernet0/0
from LOADING to FULL, Loading Done
R4(config-if)# end
R4#

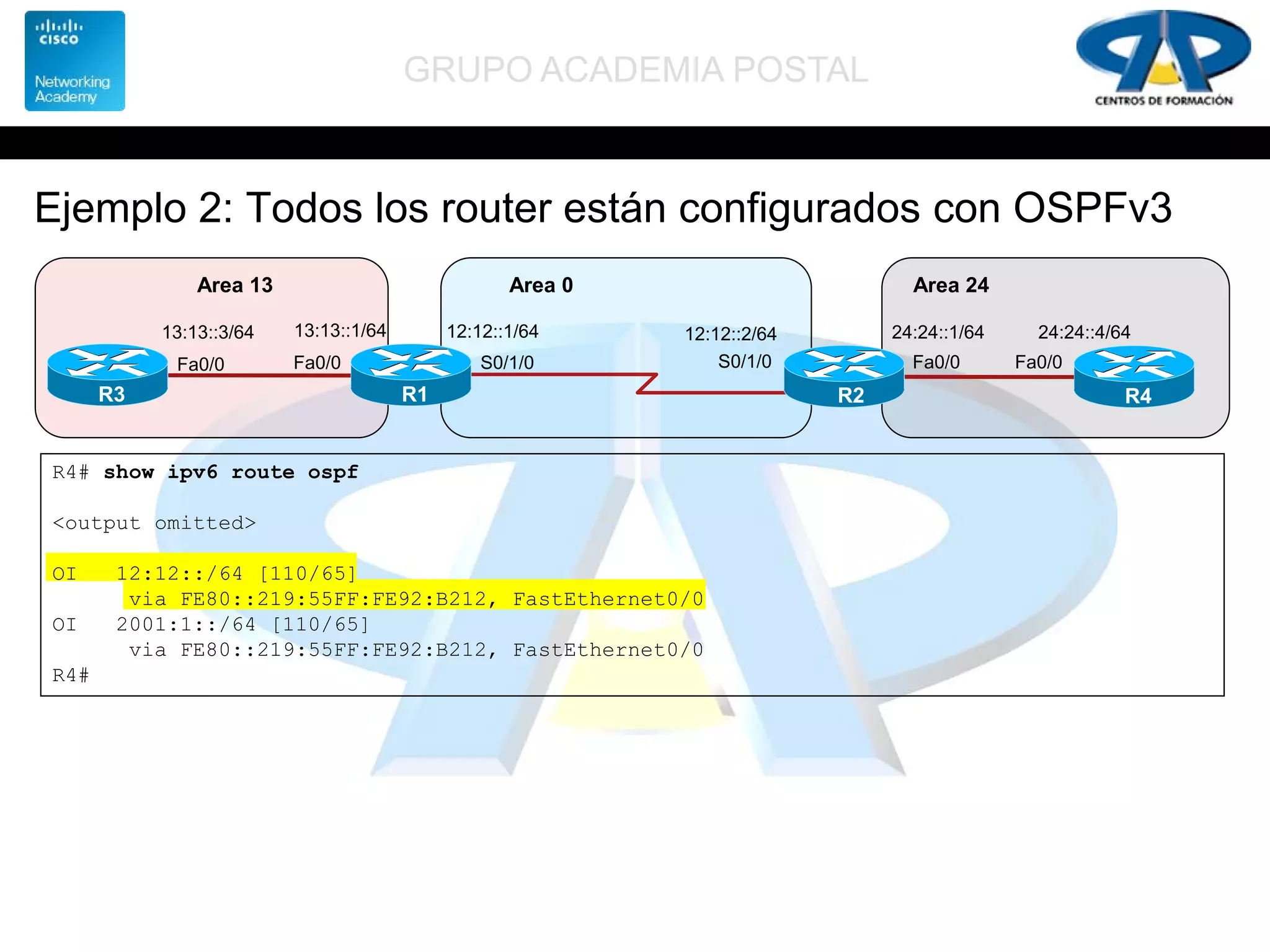

S0/1/0 S0/1/0
R1
12:12::2/64
R2
Area 13 Area 0
12:12::1/64
Fa0/0
13:13::1/64
R3
Fa0/0
13:13::3/64
Area 24
24:24::4/64
R4
Fa0/0
24:24::1/64
Fa0/0
R4# show ipv6 route ospf
<output omitted>
OI 12:12::/64 [110/65]
via FE80::219:55FF:FE92:B212, FastEthernet0/0
OI 2001:1::/64 [110/65]
via FE80::219:55FF:FE92:B212, FastEthernet0/0
R4#

S0/1/0 S0/1/0
R1
12:12::2/64
R2
Area 13 Area 0
12:12::1/64
Fa0/0
13:13::1/64
R3
Fa0/0
13:13::3/64
Area 24
24:24::4/64
R4
Fa0/0
24:24::1/64
Fa0/0
R3(config)#
*Aug 14 06:24:09.976: %OSPFv3-4-NORTRID: OSPFv3 process 1 could not pick a
router-id, please configure manually
R3(config)# interface fa0/0
R3(config-if)#
*Aug 14 06:40:43.804: %OSPFv3-5-ADJCHG: Process 1, Nbr 0.0.0.1 on FastEthernet0/0
from LOADING to FULL, Loading Done
R3(config-if)# end
R3#

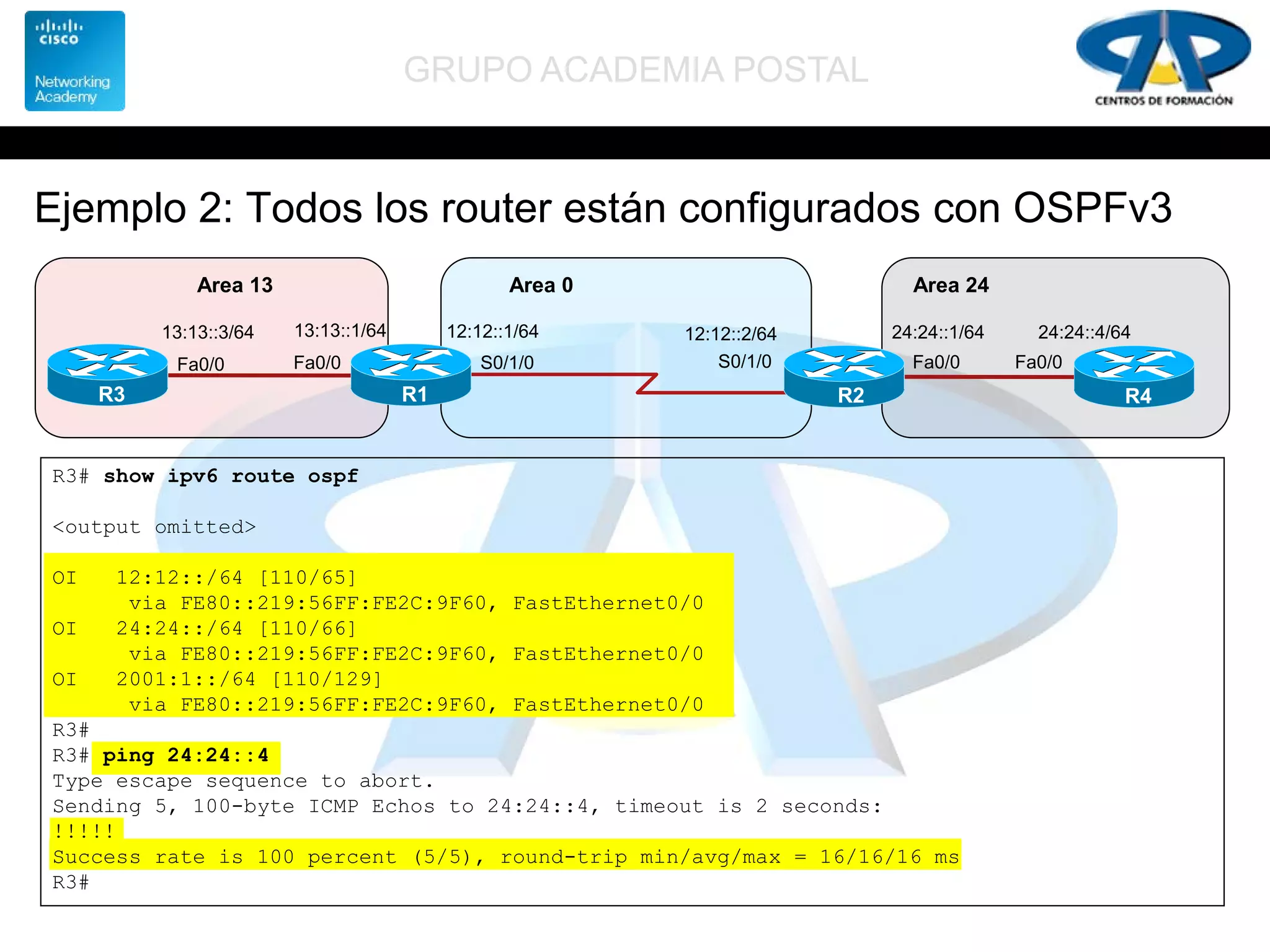

S0/1/0 S0/1/0
R1
12:12::2/64
R2
Area 13 Area 0
12:12::1/64
Fa0/0
13:13::1/64
R3
Fa0/0
13:13::3/64
Area 24
24:24::4/64
R4
Fa0/0
24:24::1/64
Fa0/0
<output omitted>
OI 12:12::/64 [110/65]
via FE80::219:56FF:FE2C:9F60, FastEthernet0/0
OI 24:24::/64 [110/66]
OI 2001:1::/64 [110/129]
R3#
R3# ping 24:24::4
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 24:24::4, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 16/16/16 ms
R3#

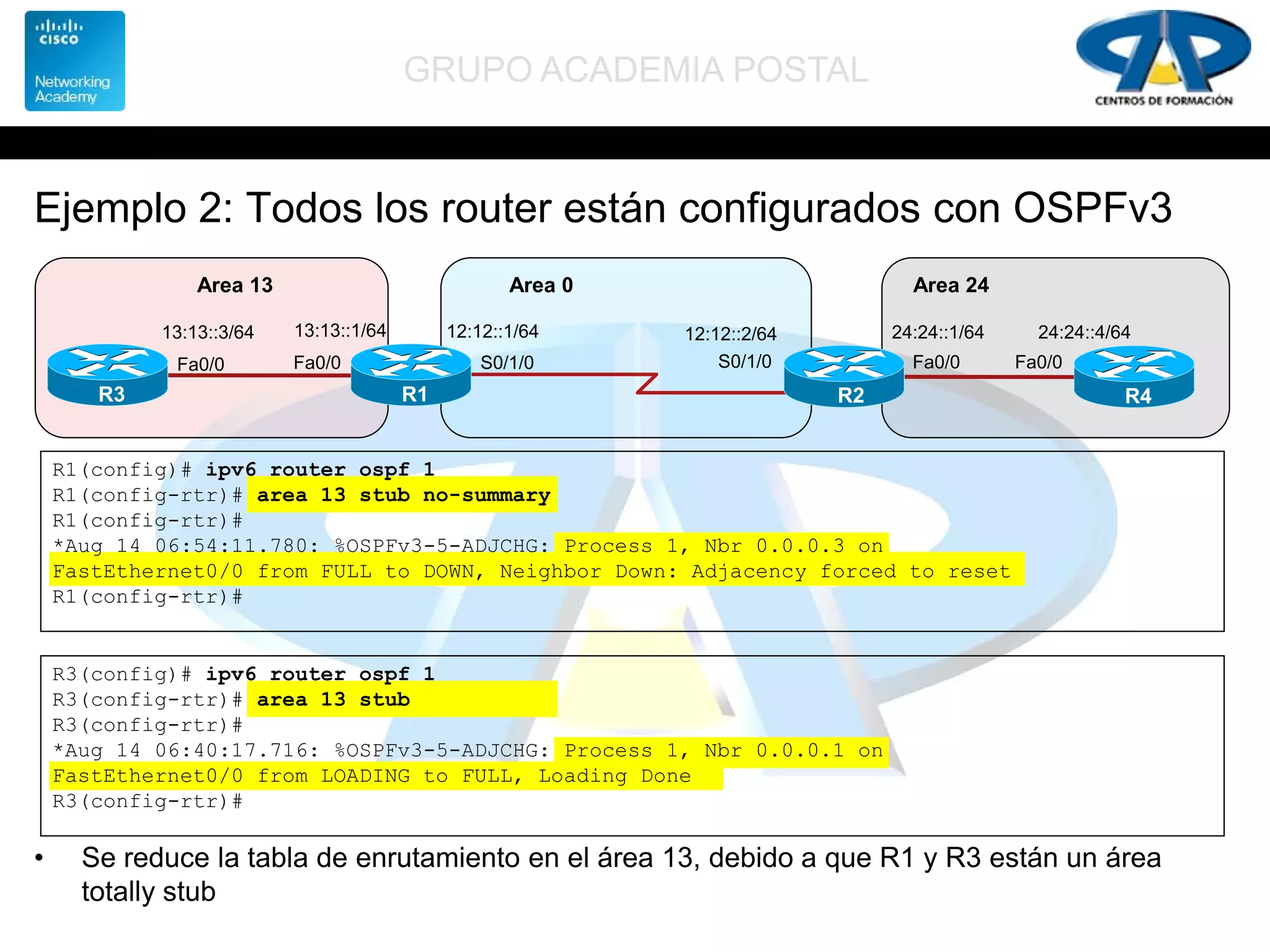

• Se reduce la tabla de enrutamiento en el área 13, debido a que R1 y R3 están un área
totally stub
S0/1/0 S0/1/0
R1
12:12::2/64
R2
Area 13 Area 0
12:12::1/64
Fa0/0
13:13::1/64
R3
Fa0/0
13:13::3/64
Area 24
24:24::4/64
R4
Fa0/0
24:24::1/64
Fa0/0
R1(config-rtr)# area 13 stub no-summary
R1(config-rtr)#
*Aug 14 06:54:11.780: %OSPFv3-5-ADJCHG: Process 1, Nbr 0.0.0.3 on
FastEthernet0/0 from FULL to DOWN, Neighbor Down: Adjacency forced to reset
R1(config-rtr)#
R3(config-rtr)# area 13 stub
R3(config-rtr)#
*Aug 14 06:40:17.716: %OSPFv3-5-ADJCHG: Process 1, Nbr 0.0.0.1 on
FastEthernet0/0 from LOADING to FULL, Loading Done
R3(config-rtr)#

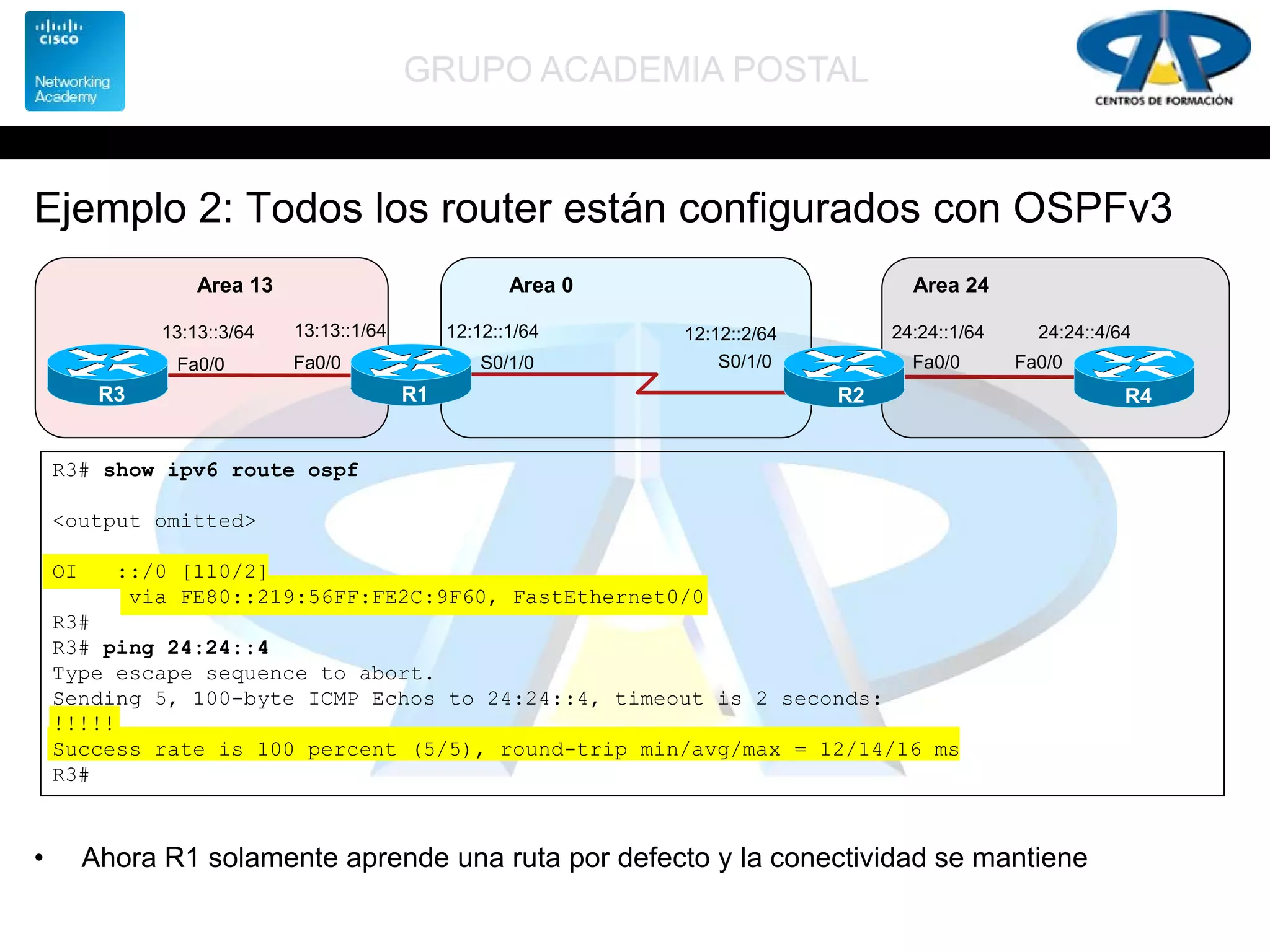

• Ahora R1 solamente aprende una ruta por defecto y la conectividad se mantiene
S0/1/0 S0/1/0
R1
12:12::2/64
R2
Area 13 Area 0
12:12::1/64
Fa0/0
13:13::1/64
R3
Fa0/0
13:13::3/64
Area 24
24:24::4/64
R4
Fa0/0
24:24::1/64
Fa0/0
<output omitted>
OI ::/0 [110/2]
R3#
R3# ping 24:24::4
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 24:24::4, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 12/14/16 ms
R3#

CCNA Routing & Switching. Novedades Enrutamiento. OSPF Multiárea y OSPFv3

Más contenido relacionado

La actualidad más candente

Similar a CCNA Routing & Switching. Novedades Enrutamiento. OSPF Multiárea y OSPFv3

Más de Francisco Javier Novoa de Manuel

Último

En este documento

CCNA Routing & Switching. Novedades Enrutamiento. OSPF Multiárea y OSPFv3
