Este documento describe los equipos de respiración autónoma (SCBA) y sus partes, uso y mantenimiento. Explica que un SCBA usa aire comprimido y que el aire exhalado se expulsa del sistema. Detalla las partes clave de un SCBA como el cilindro, reguladores, mangueras y mascarilla. También cubre inspecciones diarias, limpieza, limitaciones y requisitos para los usuarios de SCBA.

1. EQUIPOS DE RESPIRACION
AUTOCONTENIDO - SCBA

2. Objetivos
• Reconocer las limitaciones presentes al usar equipos de
respiración.
• Enumerar las partes de un equipo de respiración y
puntualizar su uso, inspección y mantenimiento.
• Mencionar dos técnicas para utilizar un equipo de
respiración.

3. NORMATIVIDAD
OSHA Norma de Protección Respiratoria 29 CFR 1910.134-
requisitos de protección respiratoria.
NFPA 1981 Aparatos de Respiración Auto-Contenidos de
Circuito Abierto (SCBA) para Servicios de Emergencia. Edición
2013
NFPA 1852 Norma de Selección, cuidado y mantenimiento
de circuito abierto auto contenido aparato de respiración.
NFPA 1982 Norma sobre Sistemas de Alerta Personal de
Seguridad ( PASS)

4. REQUERIMIENTOS PARA EL USUARIO DE
SCBA
FISICOS MEDICOS MENTALES
 Agilidad
 Acondicionamiento
adecuado
 Características y
contorno facial
normal
 Bienestar
neurológico
 Buen estado
muscular/óseo
 Salud cardiovascular
 Buen estado
respiratorio
 Capacitación adecuada
en el uso del equipo
 Confianza en si mismo
 Estabilidad emocional
 No sufrir de
claustrofobia u otras
fobias

5. • Disminuida capacidad para comunicarse
LIMITACIONES DE LOS EQUIPOS
• La protección es limitada
• Visibilidad efecto túnel limita
• El Peso del equipo
• Limitaciones para el suministro de aire
• Limitaciones de movilidad Incomodo

6. LIMITACIONES EN SUMINISTRO DE AIRE
• Estabilidad emocional de quien lo utiliza
• Condición física de quien lo utiliza
• Grado físico de esfuerzo
• Estado del equipo
• Presión del cilindro
• Condiciones de la emergencia
• Entrenamiento y experiencia
• Condiciones físicas de los usuarios

7. • Dificultad para respirar, fatiga extrema, dolor de pecho, mareo
confusión
Estrés físico
• El uso de ERA aumenta el trabajo cardiovascular, el estrés por calor
signos y síntomas
• Mantener hidratado
• Mantener en buen estado físico, Entrenamiento con frecuencia
• Conozca sus limitaciones (consumo ritmo de trabajo)
• El ataque al corazón sigue siendo el número 1 de muerte de los
bomberos
• Salir antes que haya un problema

8. VENTAJAS Y DESVENTAJAS AL
UTILIZAR UN SCBA
Protección respiratoria ante una atmosfera
peligrosa
Communication limitada
Movilidad limitada
Tiempo limitado
VENTAJAS:
DESVENTAJAS:

9. • Comúnmente utilizado en el combate
de incendios
• Utiliza aire comprimido
• El aire exhalado se expele fuera del
sistema
CARACTERISTICAS DEL SCBA
SCBA de circuito abierto
• Raramente utilizado en el combate
de incendios
• Utiliza oxígeno comprimido o líquido
• El aire exhalado se recicla dentro del
sistema
SCBA de circuito cerrado

11. CAPACIDADES DE LOS
CILINDROS DE SCBA

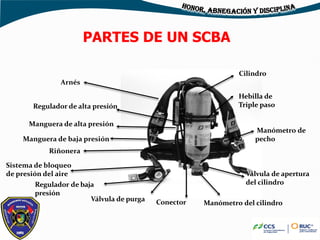

12. PARTES DE UN SCBA
Arnés
Cilindro
Regulador de alta presión
Regulador de baja
presión
Manómetro del cilindro
Válvula de purga Conector
Hebilla de
Triple paso
Sistema de bloqueo
de presión del aire
Manguera de baja presión
Manguera de alta presión
Riñonera
Manómetro de
pecho
Válvula de apertura
del cilindro

13. PARTES DE UN SCBA
Válvula By-pass
Conexión del clip a la full-face
Botón para suministro de presión
positiva.
REGULADOR DE BAJA PRESION

14. PARTES DE UN SCBA
SISTEMA INTEGRADO PASS:
Medidor de suministro de aire remoto
Botón de alarma manual
Botón reset
Área iluminada durante la activación de la
alarma

15. PARTES DE UN SCBA
FULL-FACE:
Arnés de sujeción
Sello facial
correas
Acople baja
presión
Visor
Copa nasal
Amplificador
De voz
Hebillas
metálicas

16. • Deficiencia de Oxigeno
• Contaminantes en el
Aire
16

17. 1. MANO EN LA GARGANTA:
No puedo respirar No hay aire.
2. SUJETAR O SUJETARSE POR LA CINTURA:
Abandonar el área.
3. MANOS SOBRE LA CABEZA:
Necesito ayuda.
4. PULGAR HACIA ARRIBA:
Ok. Entendido.
5. PULGAR HACIA ABAJO:
No. Negativo.
Seguridad respiratoria
17

18.  Antes de utilizar el SCBA, siga los (PONs) del cuerpo de
bomberos para garantizar que usted es físicamente apto.
 Observe cuidadosamente cómo se siente; descanse cuando se
fatiga
 No se quite ni arriesgue la careta sino hasta que haya salido del
área contaminada.
 Trabaje siempre en grupo de dos o más.
PRECAUCIONES DE SEGURIDAD PARA SCBA

19. METODOS DE COLOCACION
Sobre la
cabeza
Chaqueta
Montado en
el asiento
Montado en los
compartimentos

20. CHEQUEO DE LA MASCARA
1.
2.
3. 4.
• Haga sello con
la mano a la
manguera de
baja presión
• Inhale
lentamente
• Sostenga
la
respiración
10 segundos
• La mascara debe
permanecer
adherida a la cara
hasta que usted
exhale
• Haga otra vez
sello con la
mano a la
manguera de
baja presión
• Exhale
suavemente
• La
exhalación
debe salir por
la válvula de
exhalación

21. LIMPIEZA DE LA MASCARA DEL SCBA
DESPUES DEL USO
Lavela Séquela Déjela al aire

22. INSPECCION DIARIA Y MANTENIMIENTO
• Cilindro lleno?
• Manómetro funcionando?
• Alarma de baja presión funcionando?
• Conexiones de la manguera OK?
• Mascara OK?
• Arnes OK?
• Bypass y válvula principal operacionales?
• Válvula Bypass completamente cerrada?

23. PREGUNTAS?...
