Conceptos y generalidades Redes Mesh OpenWRT Hardware necesario para implementar redes mesh Software necesario para implementar redes mesh Nightwing-wa Cloudmesh LibreVPN Costos

1. 4 Sesión curso Redes Libres
Bogota-Mesh
Hacktivistas Software Libre
Entusiastas de la seguridad
4 sesión redes libres
● Plataforma Bogotá
● Julio 2012

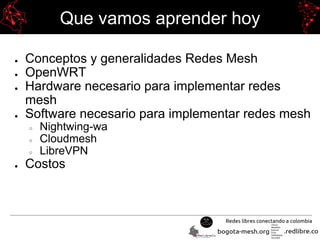

2. Que vamos aprender hoy
● Conceptos y generalidades Redes Mesh
● OpenWRT
● Hardware necesario para implementar redes
mesh
● Software necesario para implementar redes mesh
○ Nightwing-wa
○ Cloudmesh
○ LibreVPN
● Costos

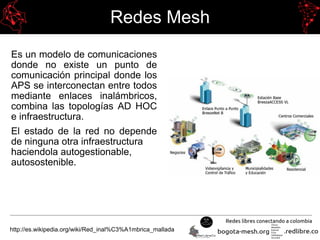

3. Redes Mesh
Es un modelo de comunicaciones
donde no existe un punto de
comunicación principal donde los
APS se interconectan entre todos
mediante enlaces inalámbricos,
combina las topologías AD HOC
e infraestructura.
El estado de la red no depende
de ninguna otra infraestructura
haciendola autogestionable,
autosostenible.
http://es.wikipedia.org/wiki/Red_inal%C3%A1mbrica_mallada

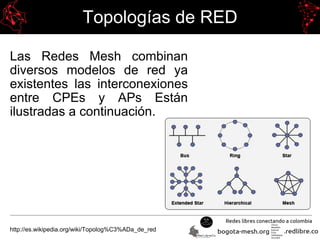

4. Topologías de RED
Las Redes Mesh combinan
diversos modelos de red ya
existentes las interconexiones
entre CPEs y APs Están
ilustradas a continuación.
http://es.wikipedia.org/wiki/Topolog%C3%ADa_de_red

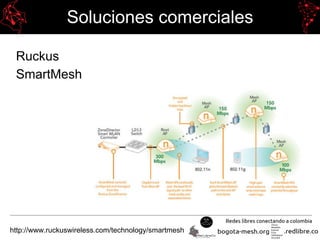

5. Soluciones comerciales
Ruckus
SmartMesh
http://www.ruckuswireless.com/technology/smartmesh

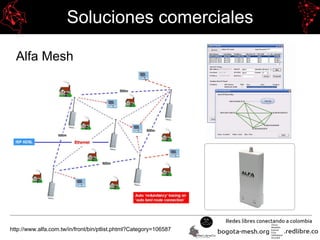

6. Soluciones comerciales
Alfa Mesh
http://www.alfa.com.tw/in/front/bin/ptlist.phtml?Category=106587

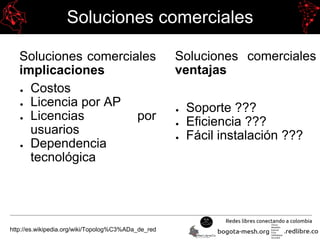

7. Soluciones comerciales
Soluciones comerciales
implicaciones
● Costos
● Licencia por AP
● Licencias por
usuarios
● Dependencia
tecnológica
http://es.wikipedia.org/wiki/Topolog%C3%ADa_de_red
Soluciones comerciales
ventajas
● Soporte ???
● Eficiencia ???
● Fácil instalación ???

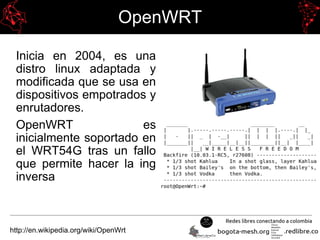

8. OpenWRT
Inicia en 2004, es una
distro linux adaptada y
modificada que se usa en
dispositivos empotrados y
enrutadores.
OpenWRT es
inicialmente soportado en
el WRT54G tras un fallo
que permite hacer la ing
inversa
http://en.wikipedia.org/wiki/OpenWrt

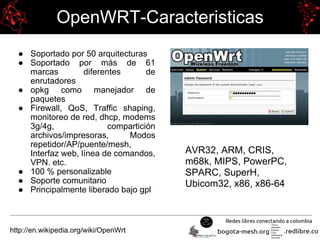

9. OpenWRT-Caracteristicas
● Soportado por 50 arquitecturas
● Soportado por más de 61
marcas diferentes de
enrutadores
● opkg como manejador de
paquetes
● Firewall, QoS, Traffic shaping,
monitoreo de red, dhcp, modems
3g/4g, compartición
archivos/impresoras, Modos
repetidor/AP/puente/mesh,
Interfaz web, línea de comandos,
VPN. etc.
● 100 % personalizable
● Soporte comunitario
● Principalmente liberado bajo gpl
http://en.wikipedia.org/wiki/OpenWrt
AVR32, ARM, CRIS,
m68k, MIPS, PowerPC,
SPARC, SuperH,
Ubicom32, x86, x86-64

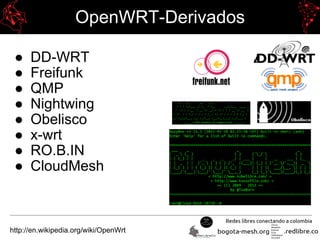

10. OpenWRT-Derivados
● DD-WRT
● Freifunk
● QMP
● Nightwing
● Obelisco
● x-wrt
● RO.B.IN
● CloudMesh
http://en.wikipedia.org/wiki/OpenWrt

11. OpenWRT-Enrutadores soportados
3Com, Abicom International, Actiontec,
Accton, Alcatel-Sbell, ALFA Network,
Allnet, ARC Flex, Arcadyan, Astoria, Asus,
Atmel, Avm, Aztech, Belkin, Buffalo,
CEEDTec, Catch Tecmpex, Comtrend, D-
Link, Dragino, Edimax, Engenius, Fon,
Freecom. Gateway, Gateworks, Gigaset,
Huawei, jjPlus, Linksys, Meraki, Mikrotik
Mercury, Netgear, PC Engines, Planex,
Qemu, Qi hardware, Redwave, Sagem,
Scientific Atlanta, Sercom, Skyline,
SimpleTech, Siemens, Sitecom, SMC,
Sparklan, Telsey, Tenda, Texas
Instruments, Thomson, TP-Link, Trendnet,
T-Com / Telekom, Ubiquiti, Unbranded.
Upvel, Zcomax, ZyXEL
http://en.wikipedia.org/wiki/OpenWrt

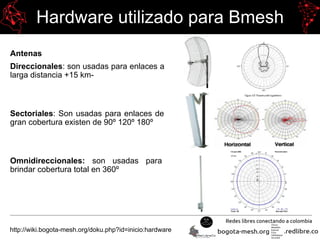

12. Hardware utilizado para Bmesh
Antenas
Direccionales: son usadas para enlaces a
larga distancia +15 km-
Sectoriales: Son usadas para enlaces de
gran cobertura existen de 90º 120º 180º
Omnidireccionales: son usadas para
brindar cobertura total en 360º
http://wiki.bogota-mesh.org/doku.php?id=inicio:hardware

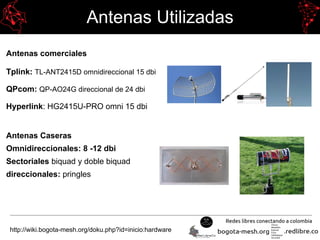

13. Antenas Utilizadas
Antenas comerciales
Tplink: TL-ANT2415D omnidireccional 15 dbi
QPcom: QP-AO24G direccional de 24 dbi
Hyperlink: HG2415U-PRO omni 15 dbi
Antenas Caseras
Omnidireccionales: 8 -12 dbi
Sectoriales biquad y doble biquad
direccionales: pringles
http://wiki.bogota-mesh.org/doku.php?id=inicio:hardware

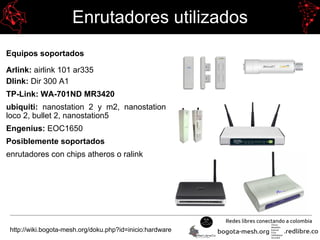

14. Enrutadores utilizados
Equipos soportados
Arlink: airlink 101 ar335
Dlink: Dir 300 A1
TP-Link: WA-701ND MR3420
ubiquiti: nanostation 2 y m2, nanostation
loco 2, bullet 2, nanostation5
Engenius: EOC1650
Posiblemente soportados
enrutadores con chips atheros o ralink
http://wiki.bogota-mesh.org/doku.php?id=inicio:hardware

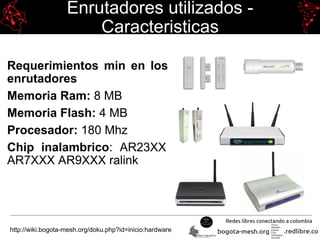

15. Enrutadores utilizados -
Caracteristicas
Requerimientos min en los
enrutadores
Memoria Ram: 8 MB
Memoria Flash: 4 MB
Procesador: 180 Mhz
Chip inalambrico: AR23XX
AR7XXX AR9XXX ralink
http://wiki.bogota-mesh.org/doku.php?id=inicio:hardware

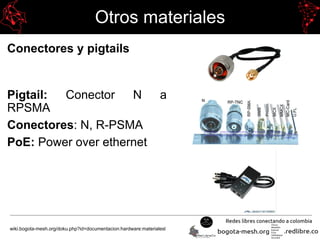

16. Otros materiales
Conectores y pigtails
Pigtail: Conector N a
RPSMA
Conectores: N, R-PSMA
PoE: Power over ethernet
wiki.bogota-mesh.org/doku.php?id=documentacion:hardware:materialesl

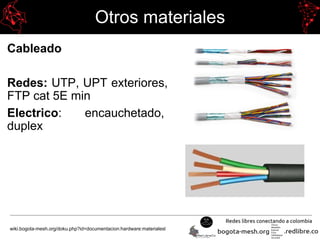

17. Otros materiales
Cableado
Redes: UTP, UPT exteriores,
FTP cat 5E min
Electrico: encauchetado,
duplex
wiki.bogota-mesh.org/doku.php?id=documentacion:hardware:materialesl

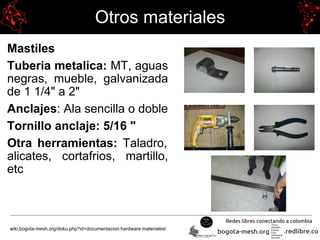

18. Otros materiales
Mastiles
Tuberia metalica: MT, aguas
negras, mueble, galvanizada
de 1 1/4" a 2"
Anclajes: Ala sencilla o doble
Tornillo anclaje: 5/16 "
Otra herramientas: Taladro,
alicates, cortafrios, martillo,
etc
wiki.bogota-mesh.org/doku.php?id=documentacion:hardware:materialesl

19. SuperNodos x86
Son nodos de alta
disponibilidad, de altos
recursos en hardware, tienen
un rendimiento superior
respecto a un nodo
convencional, su sistema
base es debian i386, en
conjunto a adaptaciones y
configuraciones funciona
como nodos pero integran en
el mismo nodo servicios.
wiki.bogota-mesh.org/doku.php?id=documentacion:hardware:materialesl

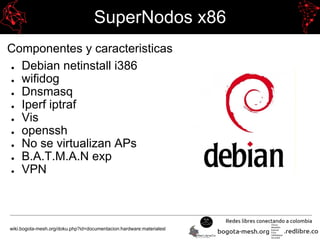

20. SuperNodos x86
Componentes y caracteristicas
● Debian netinstall i386
● wifidog
● Dnsmasq
● Iperf iptraf
● Vis
● openssh
● No se virtualizan APs
● B.A.T.M.A.N exp
● VPN
wiki.bogota-mesh.org/doku.php?id=documentacion:hardware:materialesl

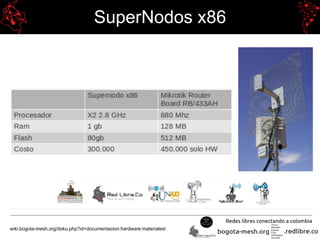

21. SuperNodos x86
wiki.bogota-mesh.org/doku.php?id=documentacion:hardware:materialesl

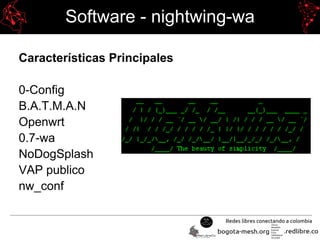

22. Software - nightwing-wa
Características Principales
0-Config
B.A.T.M.A.N
Openwrt
0.7-wa
NoDogSplash
VAP publico
nw_conf

23. Software - CloudMesh
Generalidades

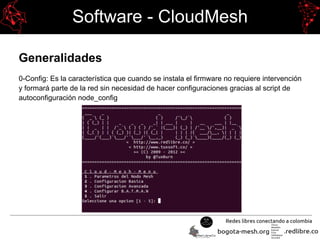

0-Config: Es la característica que cuando se instala el firmware no requiere intervención
y formará parte de la red sin necesidad de hacer configuraciones gracias al script de
autoconfiguración node_config

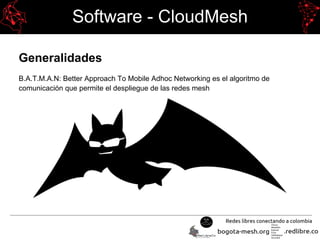

24. Software - CloudMesh
Generalidades
B.A.T.M.A.N: Better Approach To Mobile Adhoc Networking es el algoritmo de
comunicación que permite el despliegue de las redes mesh

25. Software - CloudMesh
Generalidades

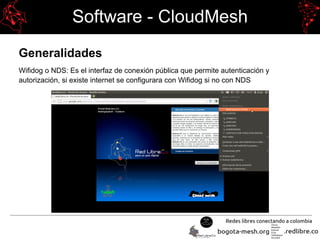

Wifidog o NDS: Es el interfaz de conexión pública que permite autenticación y
autorización, si existe internet se configurara con Wifidog si no con NDS

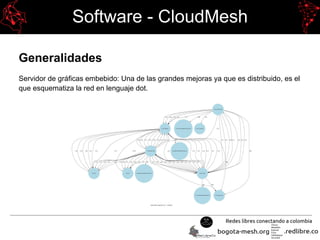

26. Software - CloudMesh
Generalidades
Servidor de gráficas embebido: Una de las grandes mejoras ya que es distribuido, es el
que esquematiza la red en lenguaje dot.

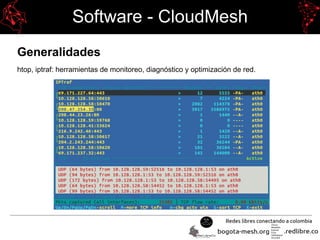

27. Software - CloudMesh
Generalidades
htop, iptraf: herramientas de monitoreo, diagnóstico y optimización de red.

28. Software - CloudMesh
Generalidades

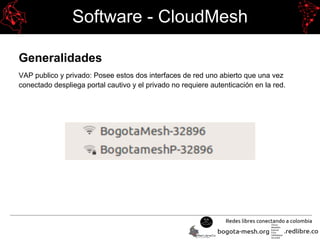

VAP publico y privado: Posee estos dos interfaces de red uno abierto que una vez
conectado despliega portal cautivo y el privado no requiere autenticación en la red.

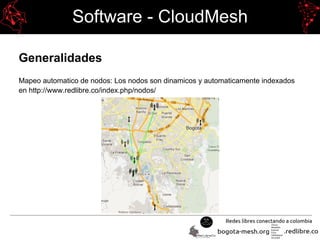

29. Software - CloudMesh
Generalidades
Mapeo automatico de nodos: Los nodos son dinamicos y automaticamente indexados
en http://www.redlibre.co/index.php/nodos/

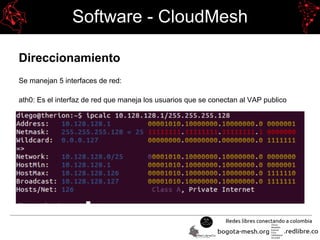

30. Software - CloudMesh
Direccionamiento
Se manejan 5 interfaces de red:
ath0: Es el interfaz de red que maneja los usuarios que se conectan al VAP publico

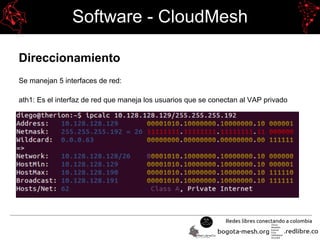

31. Software - CloudMesh
Direccionamiento
Se manejan 5 interfaces de red:
ath1: Es el interfaz de red que maneja los usuarios que se conectan al VAP privado

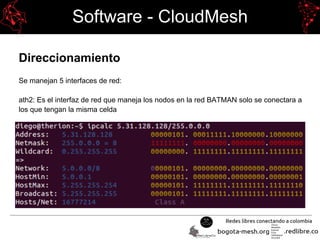

32. Software - CloudMesh
Direccionamiento
Se manejan 5 interfaces de red:
ath2: Es el interfaz de red que maneja los nodos en la red BATMAN solo se conectara a
los que tengan la misma celda

33. Software - CloudMesh
Direccionamiento
Se manejan 5 interfaces de red:
eth0: Es el interfaz de red que maneja las comunicaciones cableadas

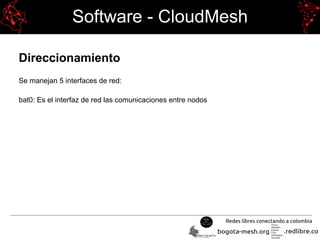

34. Software - CloudMesh
Direccionamiento
Se manejan 5 interfaces de red:
bat0: Es el interfaz de red las comunicaciones entre nodos

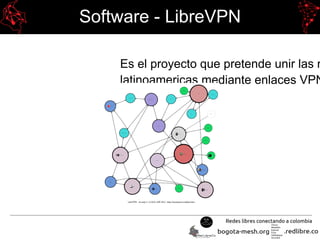

35. Software - LibreVPN
Es el proyecto que pretende unir las r
latinoamericas mediante enlaces VPN

36. Redes Libres en Colombia
Redes libres por el progreso social y
tecnologico de los colombianos
