1. ¿Cómo
implementar una
red mesh?
Campus Pary - Colombia
25 de junio de 2012

2. Temario
1. Instalar Cloud-Mesh en Bullet²
2. Introducción a CLI
3. Comandos básicos en redes (GNU/Linux)
4. Acceder al enrutador
5. Configuración de Cloud-Mesh

3. Instalar Cloud-
Mesh
(Modo Gráfico)

4. Instalar Cloud-Mesh

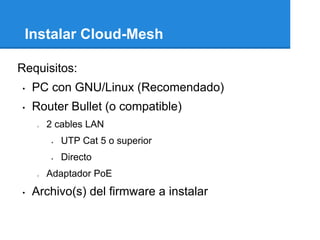

Requisitos:
• PC con GNU/Linux (Recomendado)
• Router Bullet (o compatible)
o 2 cables LAN
 UTP Cat 5 o superior
 Directo
o Adaptador PoE
• Archivo(s) del firmware a instalar

5. Instalar Cloud-Mesh
Pasos:
1. Configurar puerto LAN (PC)
2. Conectar dispositivos
3. Acceder a AirOS
4. Cargar archivo ".bin"

6. Configurar
puerto LAN (PC)
Instalar Cloud-Mesh

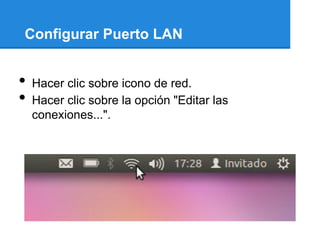

7. Configurar Puerto LAN
• Hacer clic sobre icono de red.
• Hacer clic sobre la opción "Editar las
conexiones...".

8. Configurar Puerto LAN

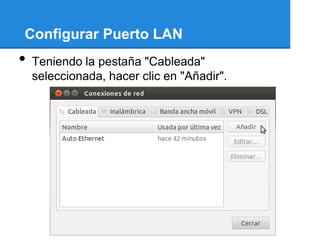

• Teniendo la pestaña "Cableada"
seleccionada, hacer clic en "Añadir".

9. Configurar Puerto LAN
• En el campo "Nombre de la conexión:",
digite el nombre que identifique la conexión.

10. Configurar Puerto LAN

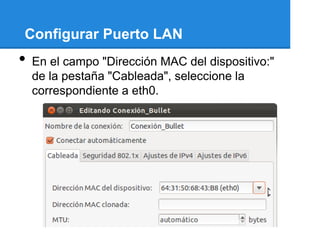

• En el campo "Dirección MAC del dispositivo:"
de la pestaña "Cableada", seleccione la
correspondiente a eth0.

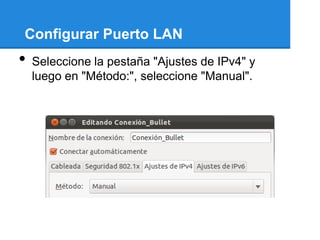

11. Configurar Puerto LAN
• Seleccione la pestaña "Ajustes de IPv4" y
luego en "Método:", seleccione "Manual".

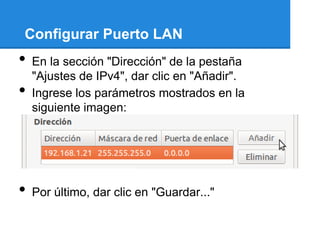

12. Configurar Puerto LAN
• En la sección "Dirección" de la pestaña
"Ajustes de IPv4", dar clic en "Añadir".
• Ingrese los parámetros mostrados en la
siguiente imagen:
• Por último, dar clic en "Guardar..."

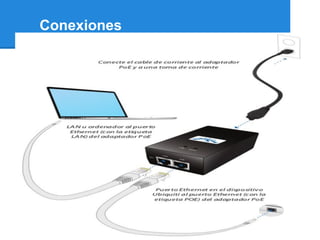

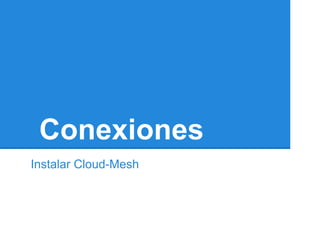

13. Conexiones
Instalar Cloud-Mesh

14. Conexiones

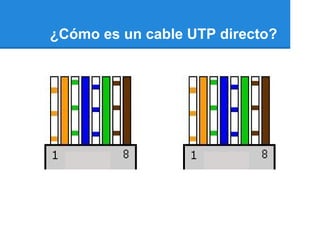

15. ¿Cómo es un cable UTP directo?

16. Acceso a AirOS
Instalar Cloud-Mesh

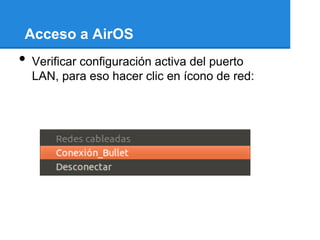

17. Acceso a AirOS
• Verificar configuración activa del puerto
LAN, para eso hacer clic en ícono de red:

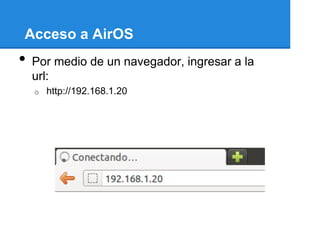

18. Acceso a AirOS
• Por medio de un navegador, ingresar a la
url:
o http://192.168.1.20

19. Acceso a AirOS

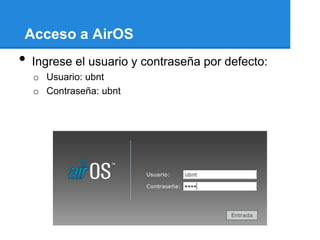

• Ingrese el usuario y contraseña por defecto:
o Usuario: ubnt
o Contraseña: ubnt

20. Cargar archivo
.bin
Instalar Cloud-Mesh

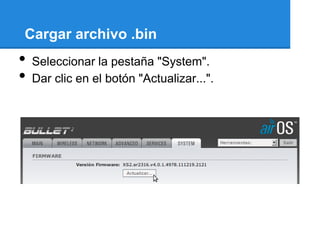

21. Cargar archivo .bin
• Seleccionar la pestaña "System".
• Dar clic en el botón "Actualizar...".

22. Cargar archivo .bin

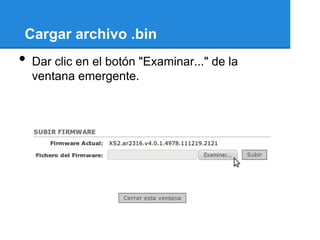

• Dar clic en el botón "Examinar..." de la
ventana emergente.

23. Cargar archivo .bin

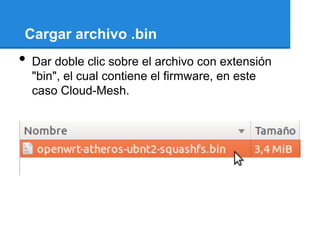

• Dar doble clic sobre el archivo con extensión
"bin", el cual contiene el firmware, en este
caso Cloud-Mesh.

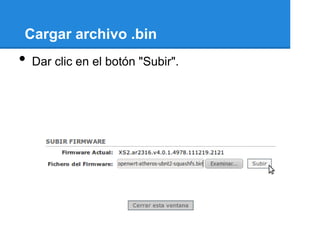

24. Cargar archivo .bin
• Dar clic en el botón "Subir".

25. Cargar archivo .bin

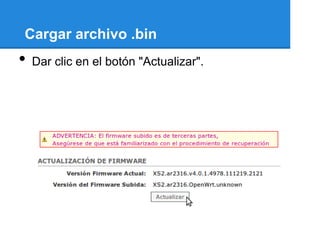

• Dar clic en el botón "Actualizar".

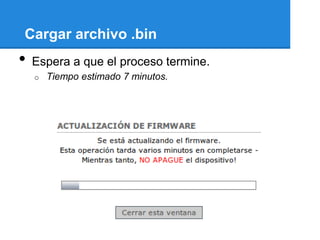

26. Cargar archivo .bin
• Espera a que el proceso termine.
o Tiempo estimado 7 minutos.

27. ¡Listo!
Próximamente....
¿Cómo configurar mi nodo?

28. Pero antes...
• ¿Cómo interactuar con un router?
CLI
(Command-Line Interface)

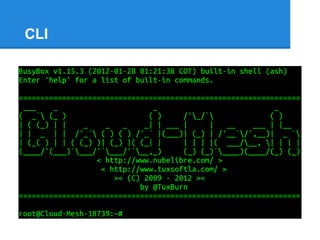

29. CLI

30. Un poco de historia...
Las primeras
apariciones de una
interfase por linea
de comandos fue en
la década de los
60s en máquinas de
teletipo.

31. Un poco de historia...

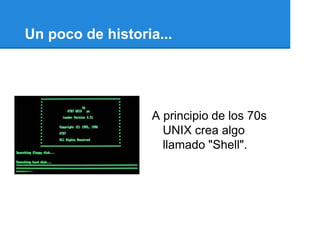

A principio de los 70s
UNIX crea algo
llamado "Shell".

32. "Modus Operandi"
usuario@host$ comando -opción archivo

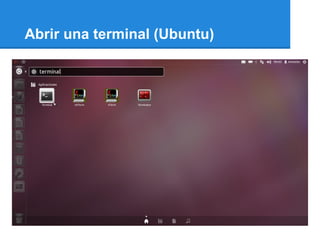

33. Abrir una terminal (Ubuntu)

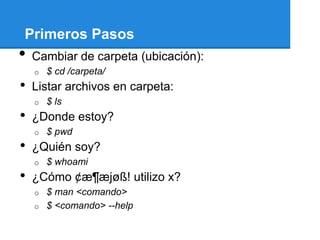

34. Primeros Pasos
• Cambiar de carpeta (ubicación):
o $ cd /carpeta/
• Listar archivos en carpeta:
o $ ls
• ¿Donde estoy?
o $ pwd
• ¿Quién soy?
o $ whoami
• ¿Cómo ¢æ¶æjøß! utilizo x?
o $ man <comando>
o $ <comando> --help

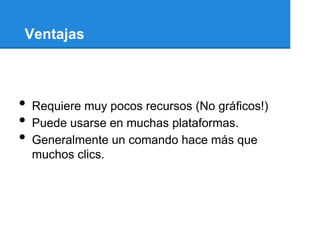

35. Ventajas
• Requiere muy pocos recursos (No gráficos!)
• Puede usarse en muchas plataformas.
• Generalmente un comando hace más que
muchos clics.

36. Precauciones
• Debes estar consciente de lo que estás
haciendo.

37. "Un gran poder
conlleva una gran
responsabilidad"

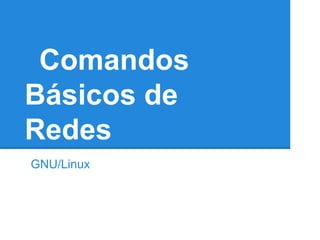

38. Comandos
Básicos de
Redes
GNU/Linux

39. Comandos básicos en redes Linux
• Manejo de interfaces
• Información de interfaces
• Manejo de servicios
• Editor de texto

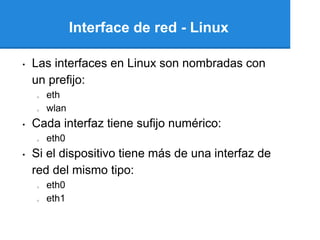

40. Interface de red - Linux
• Las interfaces en Linux son nombradas con
un prefijo:
o eth
o wlan
• Cada interfaz tiene sufijo numérico:
o eth0
• Si el dispositivo tiene más de una interfaz de
red del mismo tipo:
o eth0
o eth1

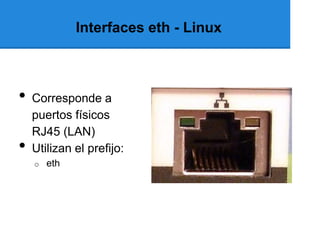

41. Interfaces eth - Linux
• Corresponde a
puertos físicos
RJ45 (LAN)
• Utilizan el prefijo:
o eth

42. Interface wlan - Linux

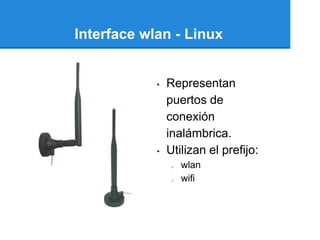

• Representan
puertos de
conexión
inalámbrica.
• Utilizan el prefijo:
o wlan
o wifi

43. Des/Habilitar Interfaces - Linux
• Habilitar una interfaz:
o # ip link set dev <interfaz> up
o # ifconfig <interfaz> up
• Deshabilitar una interfaz:
o # ip link set dev <interfaz> down
o # ifconfig <interfaz> down
• Ejemplo:
o # ip link set dev wlan0 up
o # ifconfig wlan0 up

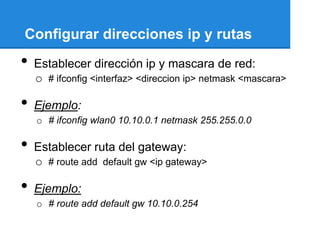

44. Configurar direcciones ip y rutas
• Establecer dirección ip y mascara de red:
o # ifconfig <interfaz> <direccion ip> netmask <mascara>
• Ejemplo:
o # ifconfig wlan0 10.10.0.1 netmask 255.255.0.0
• Establecer ruta del gateway:
o # route add default gw <ip gateway>
• Ejemplo:
o # route add default gw 10.10.0.254

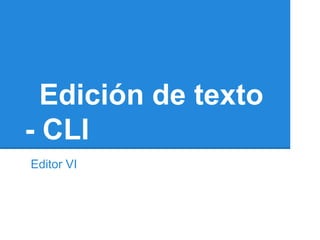

45. Edición de texto
- CLI
Editor VI

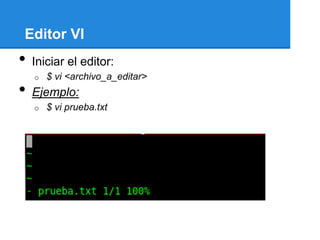

46. Editor VI
• Iniciar el editor:
o $ vi <archivo_a_editar>
• Ejemplo:
o $ vi prueba.txt

47. Editor VI

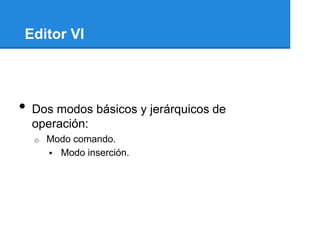

• Dos modos básicos y jerárquicos de
operación:
o Modo comando.
 Modo inserción.

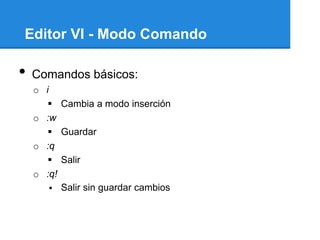

48. Editor VI - Modo Comando
• Comandos básicos:
o i
 Cambia a modo inserción
o :w
 Guardar
o :q
 Salir
o :q!
 Salir sin guardar cambios

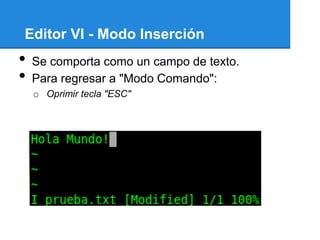

49. Editor VI - Modo Inserción
• Se comporta como un campo de texto.
• Para regresar a "Modo Comando":
o Oprimir tecla "ESC"

50. ¿Más trucos en VI / VIM?
• Instale el siguiente paquete
(Debian/Ubuntu):
o $ sudo apt-get install vim
• Ejecute el siguiente comando (tutorial):
o $ vimtutor

51. Acceder al
enrutador
SSH

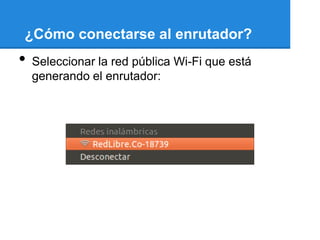

52. ¿Cómo conectarse al enrutador?
• Seleccionar la red pública Wi-Fi que está
generando el enrutador:

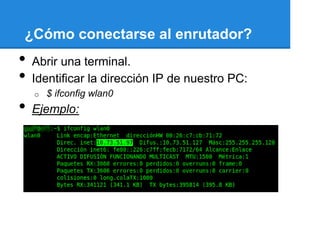

53. ¿Cómo conectarse al enrutador?
• Abrir una terminal.
• Identificar la dirección IP de nuestro PC:
o $ ifconfig wlan0
• Ejemplo:

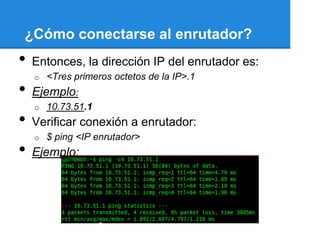

54. ¿Cómo conectarse al enrutador?
• Entonces, la dirección IP del enrutador es:
o <Tres primeros octetos de la IP>.1
• Ejemplo:
o 10.73.51.1
• Verificar conexión a enrutador:
o $ ping <IP enrutador>
• Ejemplo:

55. SSH
• De las siglas en Inglés:
o Secure Shell
• Es un protocolo que permite acceder a
máquinas remotas a través de una red.
• Usa técnicas de cifrado (seguridad).

56. SSH
• Conectar a entrutador
o $ ssh <usuario>@<ip_enrutador>
• Ejemplo:
Nota: contraseña por defecto: mesh

57. Configurando
Cloud-Mesh
# node_config

58. ¿Qué necesitamos configurar?
1. Catalogación de tráfico.
2. Cambiar nombre (SSID) de red privada.
3. Cambiar nombre (SSID) de red pública.
4. Configurar portal cautivo.
5. Configurar servidor de visualización.
6. Guardar cambios.

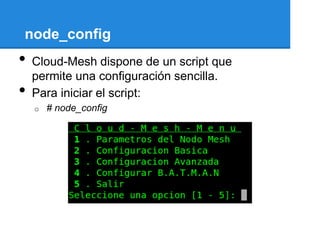

59. node_config
• Cloud-Mesh dispone de un script que
permite una configuración sencilla.
• Para iniciar el script:
o # node_config

60. Catalogación de
Tráfico (Traffic
Shaping)
Configurando Cloud-Mesh

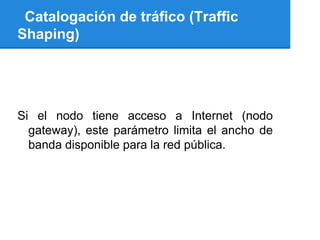

61. Catalogación de tráfico (Traffic
Shaping)
Si el nodo tiene acceso a Internet (nodo
gateway), este parámetro limita el ancho de
banda disponible para la red pública.

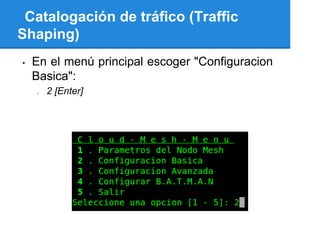

62. Catalogación de tráfico (Traffic
Shaping)
• En el menú principal escoger "Configuracion
Basica":
o 2 [Enter]

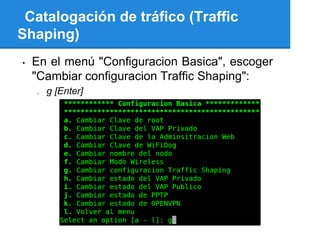

63. Catalogación de tráfico (Traffic
Shaping)
• En el menú "Configuracion Basica", escoger
"Cambiar configuracion Traffic Shaping":
o g [Enter]

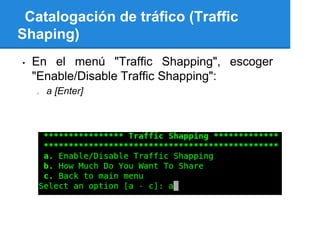

64. Catalogación de tráfico (Traffic
Shaping)
• En el menú "Traffic Shapping", escoger
"Enable/Disable Traffic Shapping":
o a [Enter]

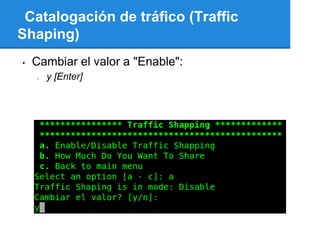

65. Catalogación de tráfico (Traffic
Shaping)
• Cambiar el valor a "Enable":
o y [Enter]

66. Catalogación de tráfico (Traffic
Shaping)

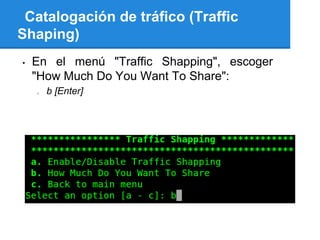

• En el menú "Traffic Shapping", escoger
"How Much Do You Want To Share":
o b [Enter]

67. Catalogación de tráfico (Traffic
Shaping)
• Cambiar el valor a "¿Amarrete?":
o y [Enter]
<Valor en kbps> [Enter]

68. Catalogación de tráfico (Traffic
Shaping)
• Secuencia de comandos para salir a menú
principal:
o c [Enter]
o l [Enter]

69. Cambiar
nombre de red
pública
Configurando Cloud-Mesh

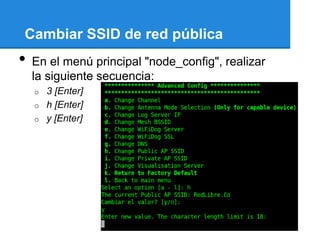

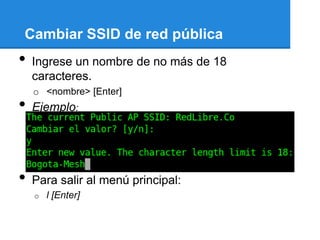

70. Cambiar SSID de red pública
• En el menú principal "node_config", realizar
la siguiente secuencia:
o 3 [Enter]
o h [Enter]
o y [Enter]

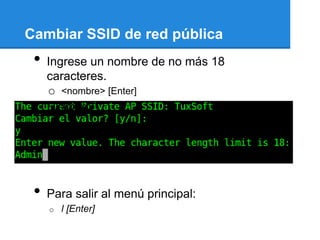

71. Cambiar SSID de red pública
• Ingrese un nombre de no más de 18
caracteres.
o <nombre> [Enter]
• Ejemplo:
• Para salir al menú principal:
o l [Enter]

72. Cambiar
nombre de red
privada
Configurando Cloud-Mesh

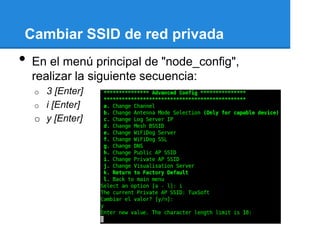

73. Cambiar SSID de red privada
• En el menú principal de "node_config",
realizar la siguiente secuencia:
o 3 [Enter]
o i [Enter]
o y [Enter]

74. Cambiar SSID de red pública
• Ingrese un nombre de no más 18
caracteres.
o <nombre> [Enter]
• Ejemplo:
• Para salir al menú principal:
o l [Enter]

75. Configurar
Portal Cautivo
Configurando Cloud-Mesh

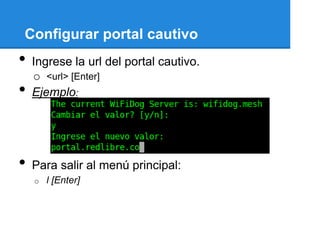

76. Configurar portal cautivo

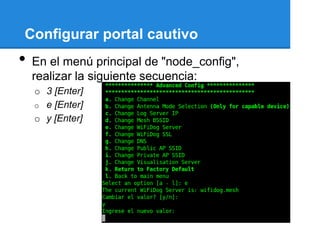

• En el menú principal de "node_config",
realizar la siguiente secuencia:
o 3 [Enter]
o e [Enter]
o y [Enter]

77. Configurar portal cautivo
• Ingrese la url del portal cautivo.
o <url> [Enter]
• Ejemplo:
• Para salir al menú principal:
o l [Enter]

78. Configurar
servidor de
visualización
Configurando Cloud-Mesh

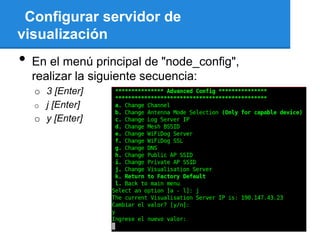

79. Configurar servidor de
visualización
• En el menú principal de "node_config",
realizar la siguiente secuencia:
o 3 [Enter]
o j [Enter]
o y [Enter]

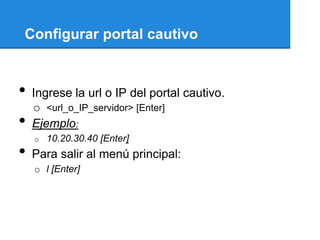

80. Configurar portal cautivo
• Ingrese la url o IP del portal cautivo.
o <url_o_IP_servidor> [Enter]
• Ejemplo:
o 10.20.30.40 [Enter]
• Para salir al menú principal:
o l [Enter]

81. Guardar
Cambios
Configurando Cloud-Mesh

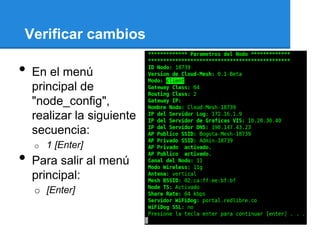

82. Verificar cambios
• En el menú
principal de
"node_config",
realizar la siguiente
secuencia:
o 1 [Enter]
• Para salir al menú
principal:
o [Enter]

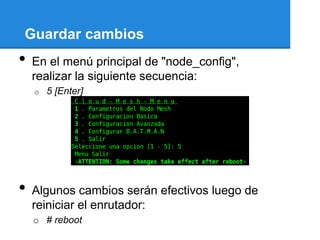

83. Guardar cambios
• En el menú principal de "node_config",
realizar la siguiente secuencia:
o 5 [Enter]
• Algunos cambios serán efectivos luego de
reiniciar el enrutador:
o # reboot
