Este documento presenta información sobre el análisis granulométrico de suelos. Explica los diferentes tamaños de partículas como gravas, arenas, limos y arcillas. Describe las propiedades de cada una en función de su tamaño. También presenta parámetros como d60, d10, d30, coeficiente de uniformidad y curvatura para clasificar suelos. Finalmente, muestra un ejemplo de clasificación de suelo según resultados de tamizado y límites de consistencia.

1. MECÁNICA DE
SUELOS I
ANÁLISIS GRANULOMÉTRICO

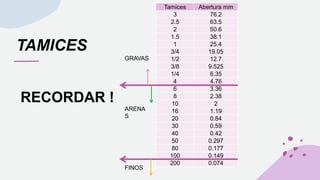

2. TAMICES
Tamices Abertura mm
3 76.2
2.5 63.5
2 50.6
1.5 38.1
1 25.4
3/4 19.05
1/2 12.7
3/8 9.525
1/4 6.35
4 4.76
6 3.36
8 2.38
10 2
16 1.19
20 0.84
30 0.59
40 0.42
50 0.297
80 0.177
100 0.149
200 0.074
GRAVAS
ARENA
S
FINOS
RECORDAR !

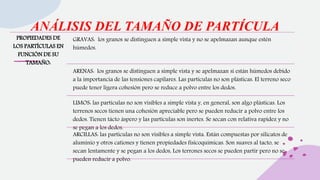

3. ANÁLISIS DEL TAMAÑO DE PARTÍCULA
PROPIEDADES DE
LOS PARTÍCULAS EN
FUNCIÓN DE SU
TAMAÑO:
GRAVAS: los granos se distinguen a simple vista y no se apelmazan aunque estén
húmedos.
ARENAS: los granos se distinguen a simple vista y se apelmazan si están húmedos debido
a la importancia de las tensiones capilares. Las partículas no son plásticas. El terreno seco
puede tener ligera cohesión pero se reduce a polvo entre los dedos.
LIMOS: las partículas no son visibles a simple vista y, en general, son algo plásticas. Los
terrenos secos tienen una cohesión apreciable pero se pueden reducir a polvo entre los
dedos. Tienen tácto áspero y las partículas son inertes. Se secan con relativa rapidez y no
se pegan a los dedos.
ARCILLAS: las partículas no son visibles a simple vista. Están compuestas por silicatos de
aluminio y otros cationes y tienen propiedades físicoquímicas. Son suaves al tacto, se
secan lentamente y se pegan a los dedos, Los terrones secos se pueden partir pero no se
pueden reducir a polvo.

4. PARÁMETROS DE LA CURVA GRANULOMÉTRICA: d60, d10 y d30
Coeficiente de Uniformidad:
Coeficiente de Curvatura:
Análisis mecánico del suelo
10
60
d
d
Cu 
60
10
2
30
.d
d
d
Cc 

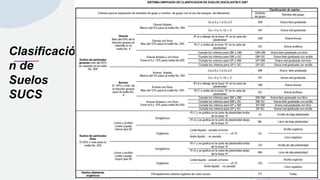

6. Clasificació
n de
Suelos
SUCS

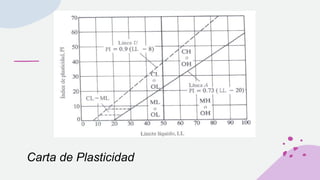

7. Carta de Plasticidad

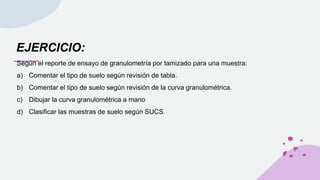

8. EJERCICIO:
Según el reporte de ensayo de granulometría por tamizado para una muestra:
a) Comentar el tipo de suelo según revisión de tabla.
b) Comentar el tipo de suelo según revisión de la curva granulométrica.
c) Dibujar la curva granulométrica a mano
d) Clasificar las muestras de suelo según SUCS.

9. Tamices Abertura mm Peso retenido g
3 76.2 0.0
2.5 63.5 0.0
2 50.6 0.0
1.5 38.1 0.0
1 25.4 135.2
3/4 19.05 101.4
1/2 12.7 85.6
3/8 9.525 133.9
1/4 6.35 244.5
4 4.76 146.5
6 3.36 122.8
8 2.38 90.0
10 2 72.6
16 1.19 245.5
20 0.84 130.6
30 0.59 127.5
40 0.42 124.8
50 0.297 133.6
80 0.177 107.5
100 0.149 50.0
200 0.074 144.4
Fondo 201.4
MUESTRA:
LL 27.6
LP 30.17
Además, se conoce el
limite liquido y limite
plástico del suelo

10. SOLUCION:
Tamices Abertura mm Peso retenido g % retenido % ret acum % pasante
(b) c = b/a*100 d= acum c e=100-d
3 76.2 0.0 0.00 0.00 100.00
2.5 63.5 0.0 0.00 0.00 100.00
2 50.6 0.0 0.00 0.00 100.00
1.5 38.1 0.0 0.00 0.00 100.00
1 25.4 135.2 5.64 5.64 94.36
3/4 19.05 101.4 4.23 9.87 90.13
1/2 12.7 85.6 3.57 13.44 86.56
3/8 9.525 133.9 5.58 19.02 80.98
1/4 6.35 244.5 10.20 29.22 70.78
4 4.76 146.5 6.11 35.33 64.67
6 3.36 122.8 5.12 40.45 59.55
8 2.38 90.0 3.75 44.20 55.80
10 2 72.6 3.03 47.23 52.77
16 1.19 245.5 10.24 57.47 42.53
20 0.84 130.6 5.45 62.92 37.08
30 0.59 127.5 5.32 68.23 31.77
40 0.42 124.8 5.20 73.44 26.56
50 0.297 133.6 5.57 79.01 20.99
80 0.177 107.5 4.48 83.49 16.51
100 0.149 50.0 2.09 85.58 14.42
200 0.074 144.4 6.02 91.60 8.40
Fondo 201.4 8.40 100.00 0.00
Suma (a) 2397.8 100.00
PASOS
a) Calcular el peso total de la muestra
b) Determinar el porcentaje de suelo
retenido en cada tamiz
c) Determinar el porcentaje de suelo
retenido acumulado
d) Calcular el porcentaje de suelo que
pasa
% ret % ret acum % pasante
gravas (malla 4) 35.33 35.33 64.67
arenas (malla 4 a 200) 56.27 91.60 -
Finos (fondo) 8.40 100.00 0.00
100.00
RESUMEN:

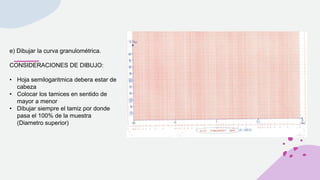

11. e) Dibujar la curva granulométrica.
CONSIDERACIONES DE DIBUJO:
• Hoja semilogaritmica debera estar de
cabeza
• Colocar los tamices en sentido de
mayor a menor
• Dibujar siempre el tamiz por donde
pasa el 100% de la muestra
(Diametro superior)

12. * Dibujar siempre el
100%. En caso no se de
el diámetro superior,
este será el tamiz
inmediatamente
superior.
D60 = 3.4
D30 = 0.56
D10 = 0.09

13. D60 = 3.4
D30 = 0.56
D10 = 0.09
Cu = 38.6
Cc = 1.02
LL 27.6
LP 30.17
% ret % ret acum % pasante
gravas (malla 4) 35.33 35.33 64.67
arenas (malla 4 a 200) 56.27 91.60 -
Finos (fondo) 8.40 100.00 0.00
100.00
RPTA: Suelo SW-SM
IP = LL-LP

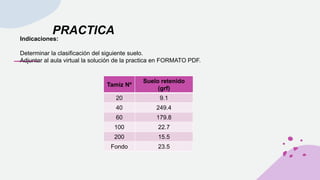

14. PRACTICA
Indicaciones:
Determinar la clasificación del siguiente suelo.
Adjuntar al aula virtual la solución de la practica en FORMATO PDF.
Tamiz Nº
Suelo retenido
(grf)
20 9.1
40 249.4
60 179.8
100 22.7
200 15.5
Fondo 23.5

15. GRACIAS
