CURSO: MECANICA DE SUELOS I
TEMAS:
• GRANULOMETRIA
ALUMNOS

:
MEDINA GONZALES DANOELL ANTHONY.

HUAMANI OLIVERA YORDI FANUEL.

MERINO ANDRADE VIDAL.

LAGO GONZALES KENEDY.

GALDOS OBREGON SADAN J.

ALEGRIA ACUÑA EDISON.
FACULTAD: INGENIERIAS Y ARQUITECTURAS.
ESPECIALIDAD:
CICLO:
V
INGENIERIA CIVIL

2. Andahuaylas 26 de octubre del 2013.

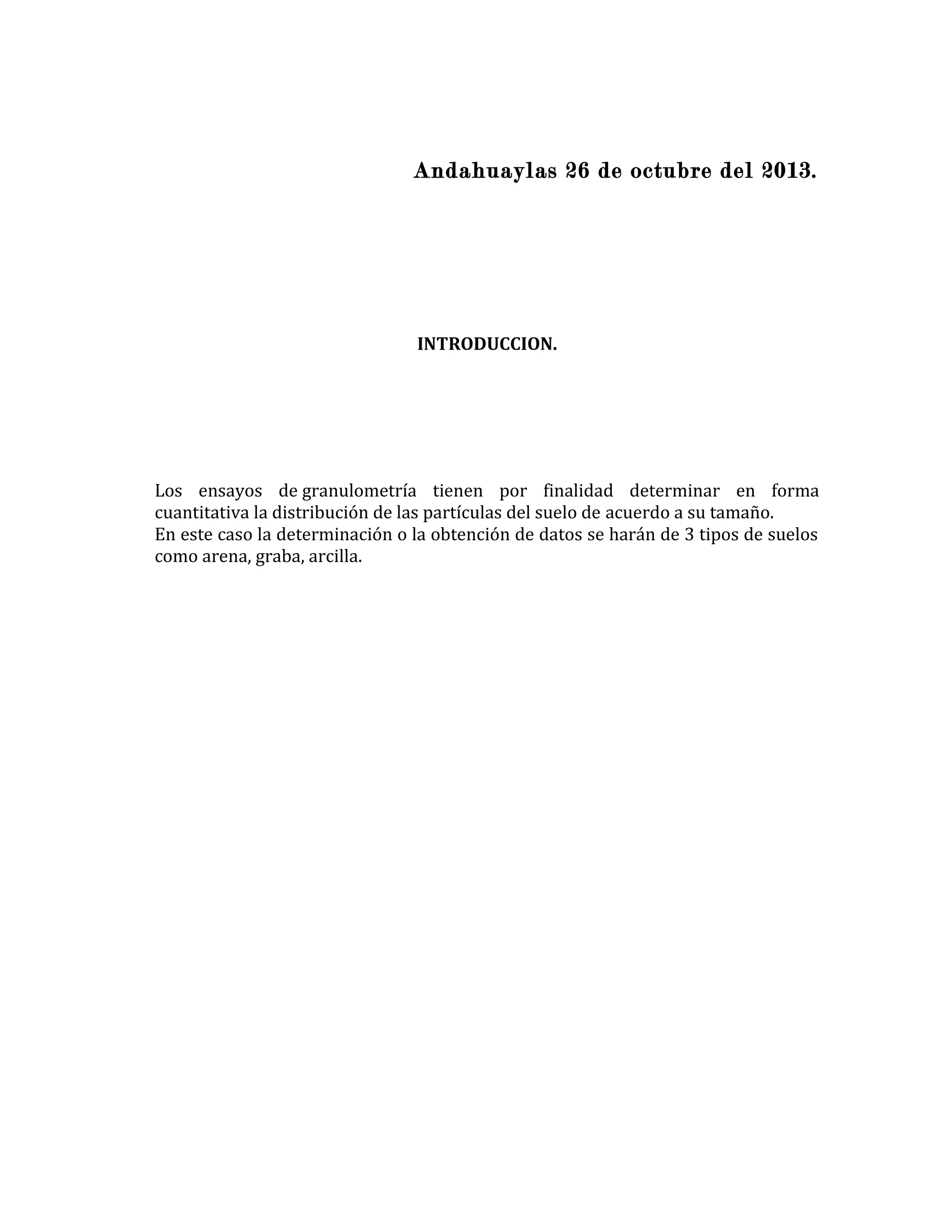

INTRODUCCION.
Los ensayos de granulometría tienen por finalidad determinar en forma
cuantitativa la distribución de las partículas del suelo de acuerdo a su tamaño.
En este caso la determinación o la obtención de datos se harán de 3 tipos de suelos
como arena, graba, arcilla.

3. 1. OBJETIVO:

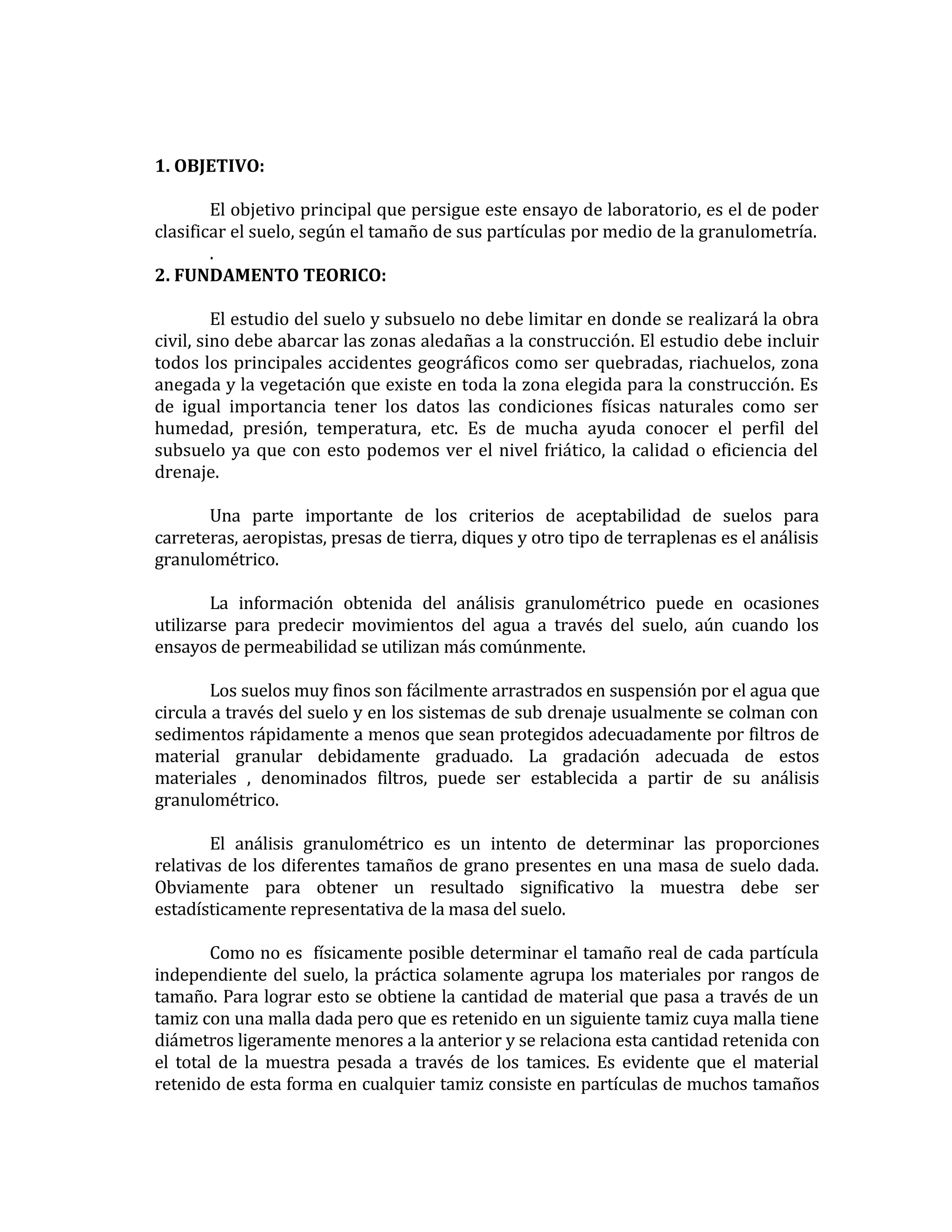

El objetivo principal que persigue este ensayo de laboratorio, es el de poder
clasificar el suelo, según el tamaño de sus partículas por medio de la granulometría.
.
2. FUNDAMENTO TEORICO:
El estudio del suelo y subsuelo no debe limitar en donde se realizará la obra
civil, sino debe abarcar las zonas aledañas a la construcción. El estudio debe incluir
todos los principales accidentes geográficos como ser quebradas, riachuelos, zona
anegada y la vegetación que existe en toda la zona elegida para la construcción. Es
de igual importancia tener los datos las condiciones físicas naturales como ser
humedad, presión, temperatura, etc. Es de mucha ayuda conocer el perfil del
subsuelo ya que con esto podemos ver el nivel friático, la calidad o eficiencia del
drenaje.
Una parte importante de los criterios de aceptabilidad de suelos para
carreteras, aeropistas, presas de tierra, diques y otro tipo de terraplenas es el análisis
granulométrico.
La información obtenida del análisis granulométrico puede en ocasiones
utilizarse para predecir movimientos del agua a través del suelo, aún cuando los
ensayos de permeabilidad se utilizan más comúnmente.
Los suelos muy finos son fácilmente arrastrados en suspensión por el agua que
circula a través del suelo y en los sistemas de sub drenaje usualmente se colman con
sedimentos rápidamente a menos que sean protegidos adecuadamente por filtros de
material granular debidamente graduado. La gradación adecuada de estos
materiales , denominados filtros, puede ser establecida a partir de su análisis
granulométrico.
El análisis granulométrico es un intento de determinar las proporciones
relativas de los diferentes tamaños de grano presentes en una masa de suelo dada.
Obviamente para obtener un resultado significativo la muestra debe ser
estadísticamente representativa de la masa del suelo.
Como no es físicamente posible determinar el tamaño real de cada partícula
independiente del suelo, la práctica solamente agrupa los materiales por rangos de
tamaño. Para lograr esto se obtiene la cantidad de material que pasa a través de un
tamiz con una malla dada pero que es retenido en un siguiente tamiz cuya malla tiene
diámetros ligeramente menores a la anterior y se relaciona esta cantidad retenida con
el total de la muestra pesada a través de los tamices. Es evidente que el material
retenido de esta forma en cualquier tamiz consiste en partículas de muchos tamaños

4. todos los cuales son menores al tamaño de la malla del tamiz en el cual el suelo fue
retenido.

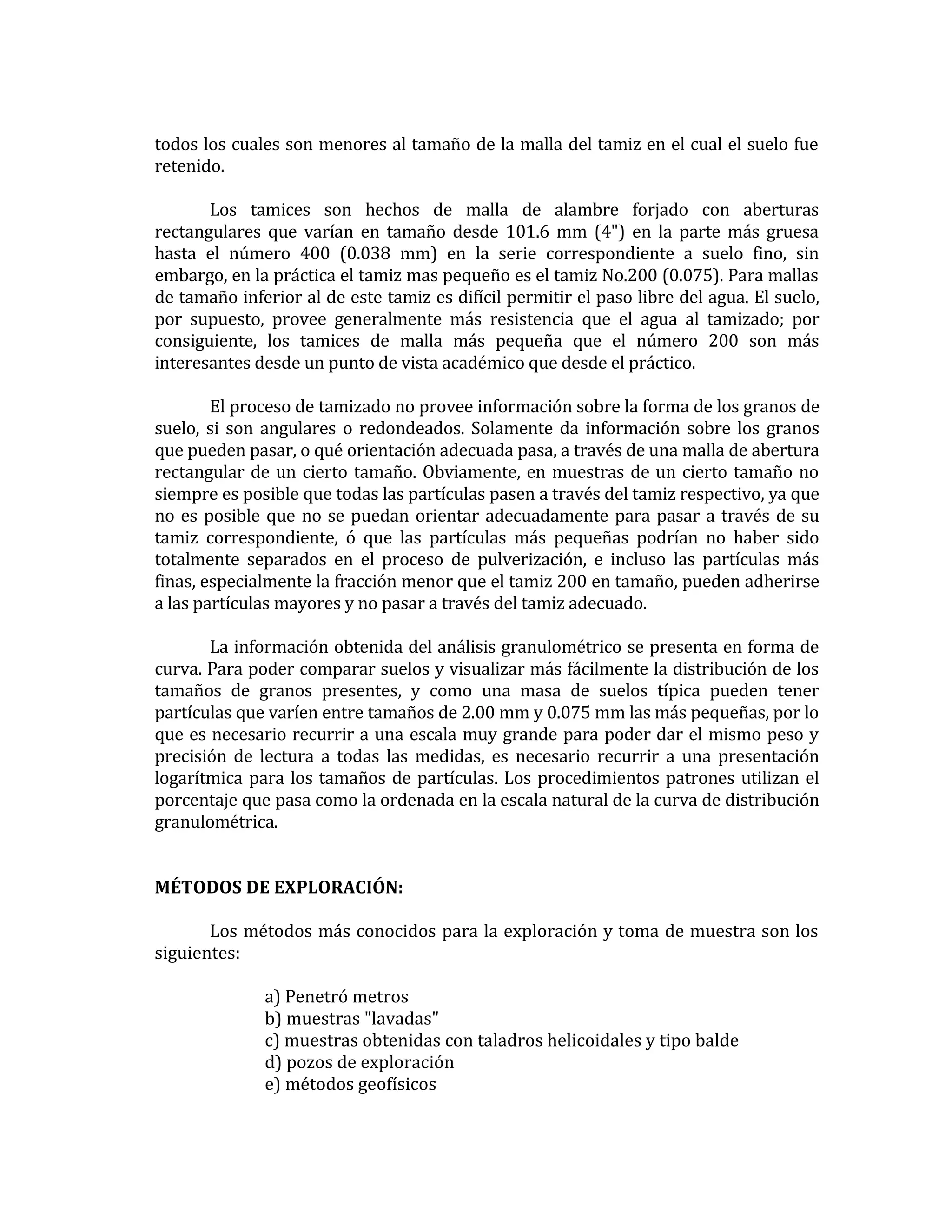

Los tamices son hechos de malla de alambre forjado con aberturas
rectangulares que varían en tamaño desde 101.6 mm (4") en la parte más gruesa
hasta el número 400 (0.038 mm) en la serie correspondiente a suelo fino, sin
embargo, en la práctica el tamiz mas pequeño es el tamiz No.200 (0.075). Para mallas
de tamaño inferior al de este tamiz es difícil permitir el paso libre del agua. El suelo,
por supuesto, provee generalmente más resistencia que el agua al tamizado; por
consiguiente, los tamices de malla más pequeña que el número 200 son más
interesantes desde un punto de vista académico que desde el práctico.
El proceso de tamizado no provee información sobre la forma de los granos de
suelo, si son angulares o redondeados. Solamente da información sobre los granos
que pueden pasar, o qué orientación adecuada pasa, a través de una malla de abertura
rectangular de un cierto tamaño. Obviamente, en muestras de un cierto tamaño no
siempre es posible que todas las partículas pasen a través del tamiz respectivo, ya que
no es posible que no se puedan orientar adecuadamente para pasar a través de su
tamiz correspondiente, ó que las partículas más pequeñas podrían no haber sido
totalmente separados en el proceso de pulverización, e incluso las partículas más
finas, especialmente la fracción menor que el tamiz 200 en tamaño, pueden adherirse
a las partículas mayores y no pasar a través del tamiz adecuado.
La información obtenida del análisis granulométrico se presenta en forma de
curva. Para poder comparar suelos y visualizar más fácilmente la distribución de los
tamaños de granos presentes, y como una masa de suelos típica pueden tener
partículas que varíen entre tamaños de 2.00 mm y 0.075 mm las más pequeñas, por lo
que es necesario recurrir a una escala muy grande para poder dar el mismo peso y
precisión de lectura a todas las medidas, es necesario recurrir a una presentación
logarítmica para los tamaños de partículas. Los procedimientos patrones utilizan el
porcentaje que pasa como la ordenada en la escala natural de la curva de distribución
granulométrica.
MÉTODOS DE EXPLORACIÓN:
Los métodos más conocidos para la exploración y toma de muestra son los
siguientes:
a) Penetró metros
b) muestras "lavadas"
c) muestras obtenidas con taladros helicoidales y tipo balde
d) pozos de exploración
e) métodos geofísicos

5. f) sondeos

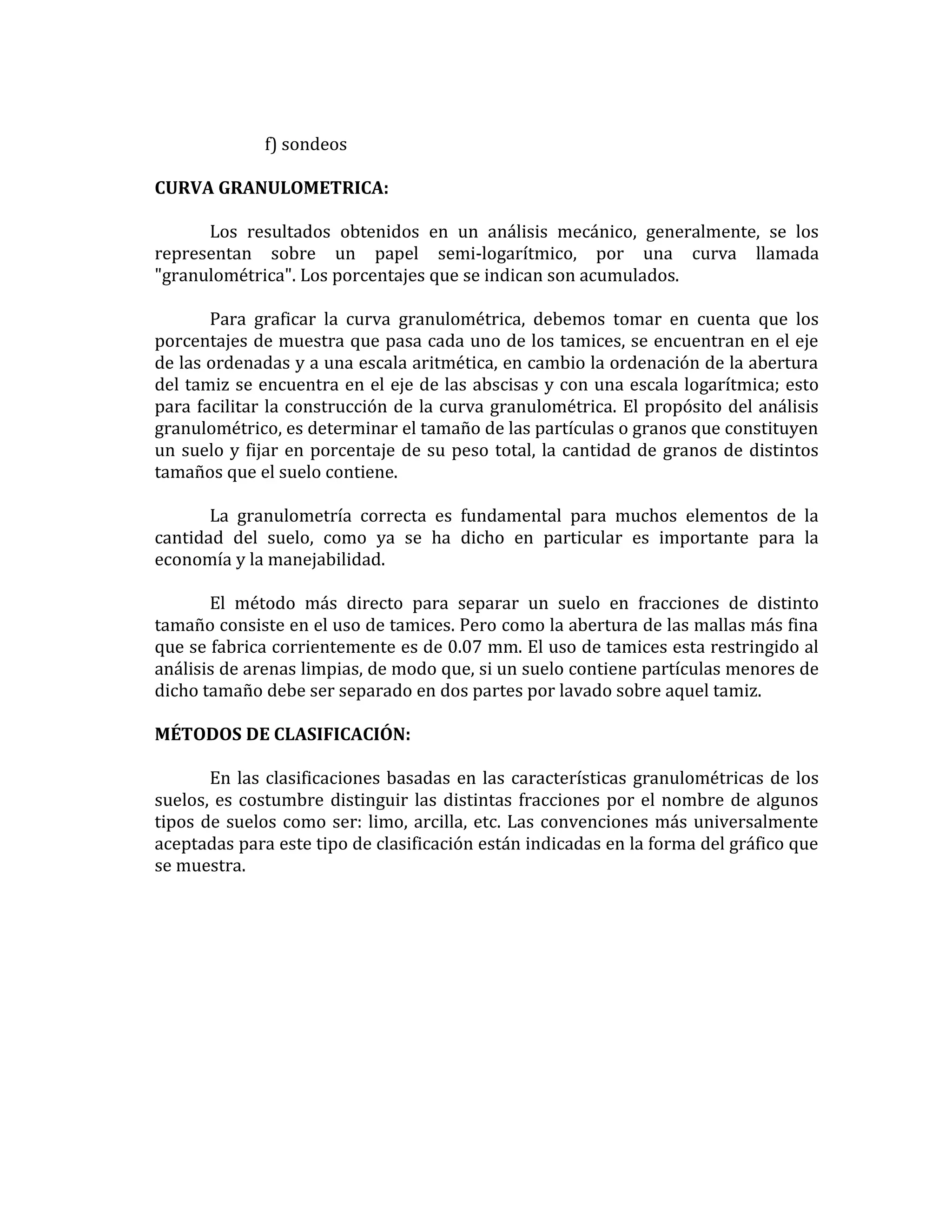

CURVA GRANULOMETRICA:
Los resultados obtenidos en un análisis mecánico, generalmente, se los
representan sobre un papel semi-logarítmico, por una curva llamada
"granulométrica". Los porcentajes que se indican son acumulados.
Para graficar la curva granulométrica, debemos tomar en cuenta que los
porcentajes de muestra que pasa cada uno de los tamices, se encuentran en el eje
de las ordenadas y a una escala aritmética, en cambio la ordenación de la abertura
del tamiz se encuentra en el eje de las abscisas y con una escala logarítmica; esto
para facilitar la construcción de la curva granulométrica. El propósito del análisis
granulométrico, es determinar el tamaño de las partículas o granos que constituyen
un suelo y fijar en porcentaje de su peso total, la cantidad de granos de distintos
tamaños que el suelo contiene.
La granulometría correcta es fundamental para muchos elementos de la
cantidad del suelo, como ya se ha dicho en particular es importante para la
economía y la manejabilidad.
El método más directo para separar un suelo en fracciones de distinto
tamaño consiste en el uso de tamices. Pero como la abertura de las mallas más fina
que se fabrica corrientemente es de 0.07 mm. El uso de tamices esta restringido al
análisis de arenas limpias, de modo que, si un suelo contiene partículas menores de
dicho tamaño debe ser separado en dos partes por lavado sobre aquel tamiz.
MÉTODOS DE CLASIFICACIÓN:
En las clasificaciones basadas en las características granulométricas de los
suelos, es costumbre distinguir las distintas fracciones por el nombre de algunos
tipos de suelos como ser: limo, arcilla, etc. Las convenciones más universalmente
aceptadas para este tipo de clasificación están indicadas en la forma del gráfico que
se muestra.

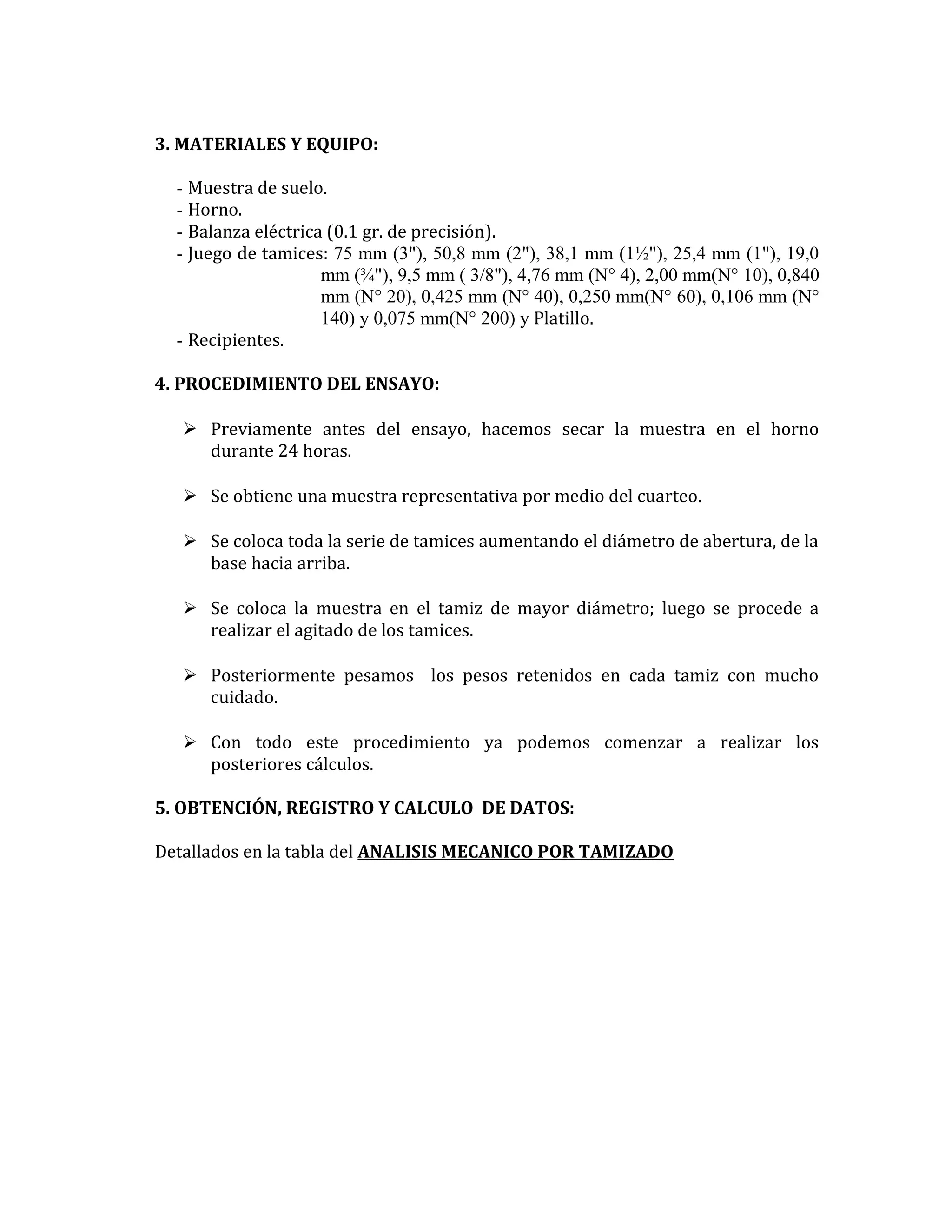

6. 3. MATERIALES Y EQUIPO:
- Muestra de suelo.
- Horno.
- Balanza eléctrica (0.1 gr. de precisión).
- Juego de tamices: 75 mm (3"), 50,8 mm (2"), 38,1 mm (1½"), 25,4 mm (1"), 19,0
mm (¾"), 9,5 mm ( 3/8"), 4,76 mm (N° 4), 2,00 mm(N° 10), 0,840
mm (N° 20), 0,425 mm (N° 40), 0,250 mm(N° 60), 0,106 mm (N°
140) y 0,075 mm(N° 200) y Platillo.
- Recipientes.
4. PROCEDIMIENTO DEL ENSAYO:
 Previamente antes del ensayo, hacemos secar la muestra en el horno
durante 24 horas.
 Se obtiene una muestra representativa por medio del cuarteo.
 Se coloca toda la serie de tamices aumentando el diámetro de abertura, de la
base hacia arriba.
 Se coloca la muestra en el tamiz de mayor diámetro; luego se procede a
realizar el agitado de los tamices.
 Posteriormente pesamos los pesos retenidos en cada tamiz con mucho
cuidado.
 Con todo este procedimiento ya podemos comenzar a realizar los
posteriores cálculos.
5. OBTENCIÓN, REGISTRO Y CALCULO DE DATOS:
Detallados en la tabla del ANALISIS MECANICO POR TAMIZADO

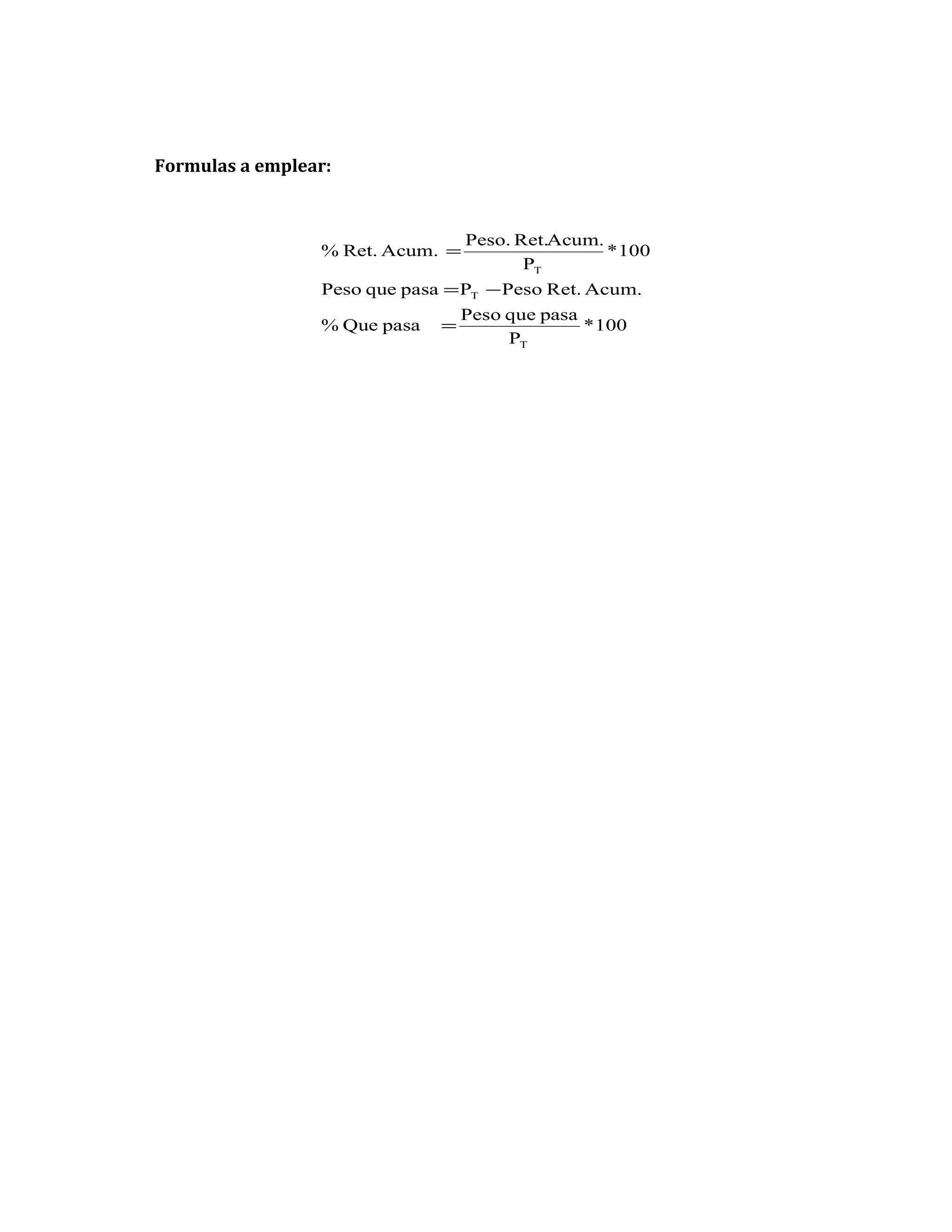

7. Formulas a emplear:
% Ret. Acum. =
Peso. Ret.Acum.
* 100
PT
Peso que pasa = PT − Peso Ret. Acum.
% Que pasa
=
Peso que pasa
* 100
PT

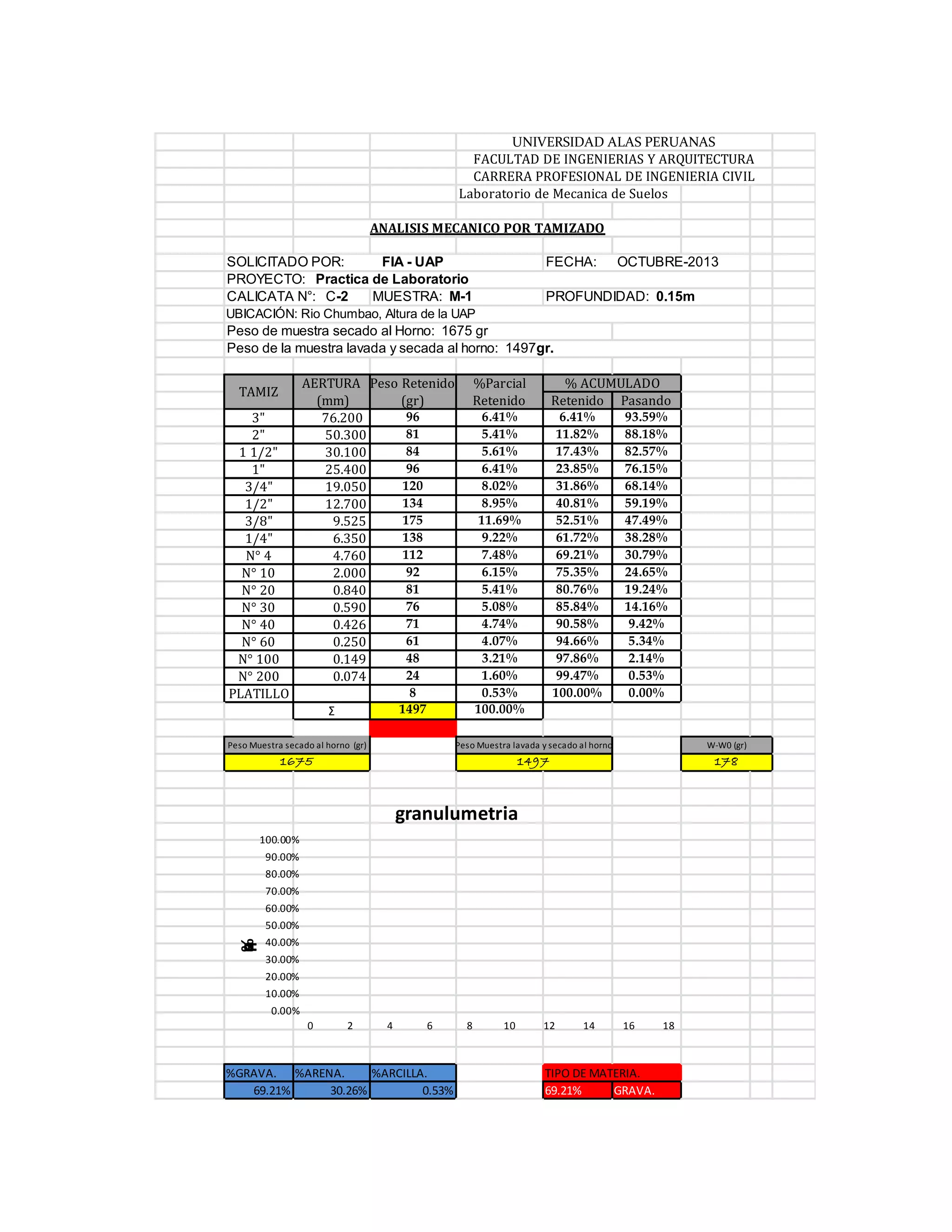

9. GRAVA:

10. UNIVERSIDAD ALAS PERUANAS
FACULTAD DE INGENIERIAS Y ARQUITECTURA
CARRERA PROFESIONAL DE INGENIERIA CIVIL
Laboratorio de Mecanica de Suelos
ANALISIS MECANICO POR TAMIZADO
SOLICITADO POR:
FIA - UAP
PROYECTO: Practica de Laboratorio
CALICATA N°: C-2
MUESTRA: M-1
FECHA:
OCTUBRE-2013
PROFUNDIDAD: 0.15m
UBICACIÓN: Rio Chumbao, Altura de la UAP
Peso de muestra secado al Horno: 1675 gr
Peso de la muestra lavada y secada al horno: 1497gr.
TAMIZ
3"
2"
1 1/2"
1"
3/4"
1/2"
3/8"
1/4"
N° 4
N° 10
N° 20
N° 30
N° 40
N° 60
N° 100
N° 200
PLATILLO
AERTURA Peso Retenido
(mm)
(gr)
96
76.200
81
50.300
84
30.100
96
25.400
120
19.050
134
12.700
175
9.525
138
6.350
112
4.760
92
2.000
81
0.840
76
0.590
71
0.426
61
0.250
48
0.149
24
0.074
%Parcial
Retenido
6.41%
5.41%
5.61%
6.41%
8.02%
8.95%
11.69%
9.22%
7.48%
6.15%
5.41%
5.08%
4.74%
4.07%
3.21%
1.60%
0.53%
100.00%
8
1497
Σ
% ACUMULADO
Retenido Pasando
6.41%
11.82%
17.43%
23.85%
31.86%
40.81%
52.51%
61.72%
69.21%
75.35%
80.76%
85.84%
90.58%
94.66%
97.86%
99.47%
100.00%
93.59%
88.18%
82.57%
76.15%
68.14%
59.19%
47.49%
38.28%
30.79%
24.65%
19.24%
14.16%
9.42%
5.34%
2.14%
0.53%
0.00%
Peso Muestra secado al horno (gr)
Peso Muestra lavada y secado al horno
W-W0 (gr)
1675
1497
178
granulumetria
100.00%
90.00%
80.00%
70.00%
60.00%
s
a
p
e
u
q
%
50.00%
40.00%
30.00%
20.00%
10.00%
0.00%
0
2
4
6
%GRAVA. %ARENA.
%ARCILLA.
69.21%
30.26%
0.53%
8
10
12
14
16
TIPO DE MATERIA.
69.21%
GRAVA.
18

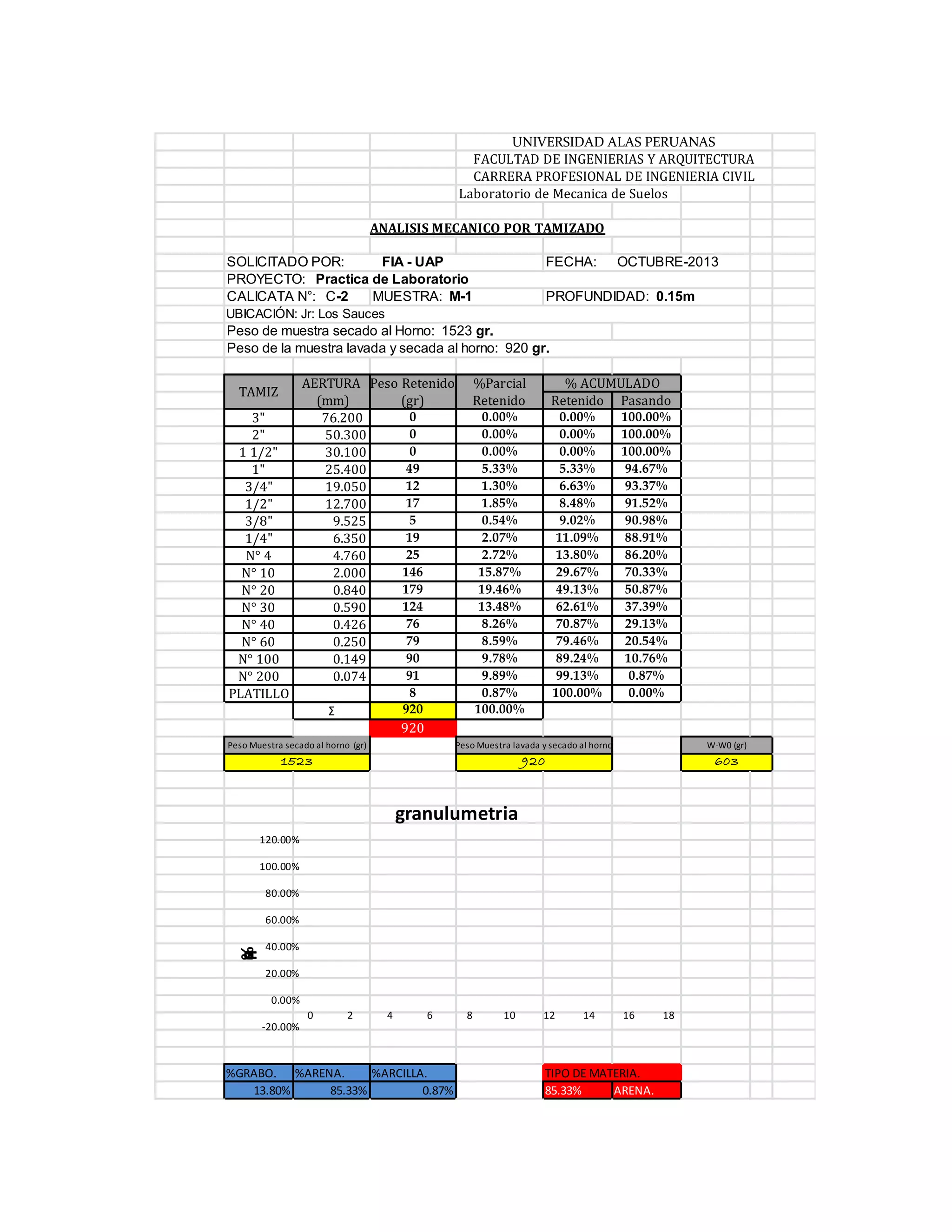

11. ARENA:

12. UNIVERSIDAD ALAS PERUANAS
FACULTAD DE INGENIERIAS Y ARQUITECTURA
CARRERA PROFESIONAL DE INGENIERIA CIVIL
Laboratorio de Mecanica de Suelos
ANALISIS MECANICO POR TAMIZADO
SOLICITADO POR:
FIA - UAP
PROYECTO: Practica de Laboratorio
CALICATA N°: C-2
MUESTRA: M-1
FECHA:
OCTUBRE-2013
PROFUNDIDAD: 0.15m
UBICACIÓN: Jr: Los Sauces
Peso de muestra secado al Horno: 1523 gr.
Peso de la muestra lavada y secada al horno: 920 gr.
TAMIZ
3"
2"
1 1/2"
1"
3/4"
1/2"
3/8"
1/4"
N° 4
N° 10
N° 20
N° 30
N° 40
N° 60
N° 100
N° 200
PLATILLO
AERTURA Peso Retenido
(mm)
(gr)
0
76.200
0
50.300
0
30.100
49
25.400
12
19.050
17
12.700
5
9.525
19
6.350
25
4.760
146
2.000
179
0.840
124
0.590
76
0.426
79
0.250
90
0.149
91
0.074
%Parcial
Retenido
0.00%
0.00%
0.00%
5.33%
1.30%
1.85%
0.54%
2.07%
2.72%
15.87%
19.46%
13.48%
8.26%
8.59%
9.78%
9.89%
0.87%
100.00%
8
920
Σ
% ACUMULADO
Retenido Pasando
0.00%
0.00%
0.00%
5.33%
6.63%
8.48%
9.02%
11.09%
13.80%
29.67%
49.13%
62.61%
70.87%
79.46%
89.24%
99.13%
100.00%
100.00%
100.00%
100.00%
94.67%
93.37%
91.52%
90.98%
88.91%
86.20%
70.33%
50.87%
37.39%
29.13%
20.54%
10.76%
0.87%
0.00%
920
Peso Muestra secado al horno (gr)
Peso Muestra lavada y secado al horno
W-W0 (gr)
152 3
92 0
603
granulumetria
120.00%
100.00%
80.00%
s
a
p
e
u
q
%
60.00%
40.00%
20.00%
0.00%
-20.00%
0
2
4
6
%GRABO. %ARENA.
%ARCILLA.
13.80%
85.33%
0.87%
8
10
12
14
16
TIPO DE MATERIA.
85.33%
ARENA.
18

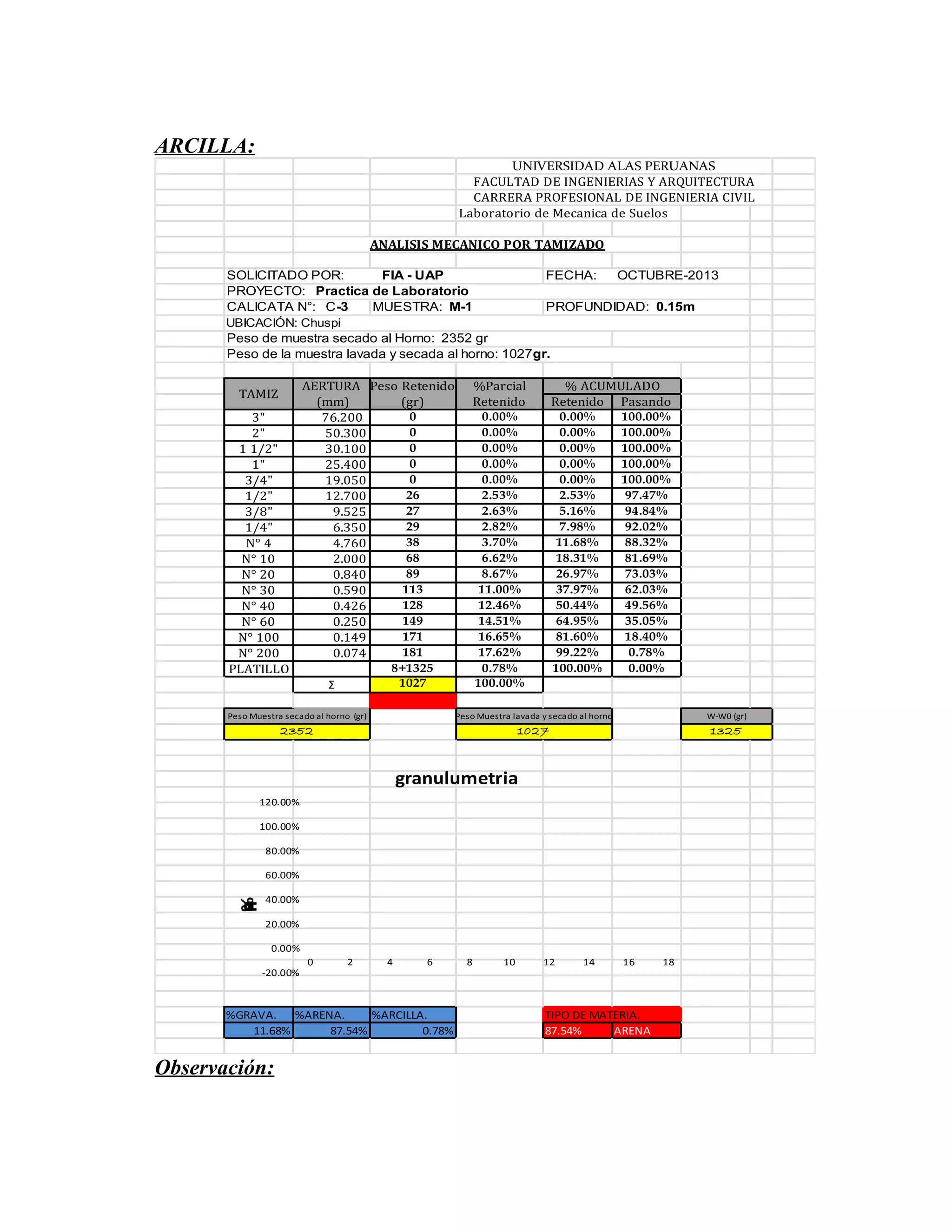

13. ARCILLA:
UNIVERSIDAD ALAS PERUANAS
FACULTAD DE INGENIERIAS Y ARQUITECTURA
CARRERA PROFESIONAL DE INGENIERIA CIVIL
Laboratorio de Mecanica de Suelos
ANALISIS MECANICO POR TAMIZADO
SOLICITADO POR:
FIA - UAP
PROYECTO: Practica de Laboratorio
CALICATA N°: C-3
MUESTRA: M-1
FECHA:
OCTUBRE-2013
PROFUNDIDAD: 0.15m
UBICACIÓN: Chuspi
Peso de muestra secado al Horno: 2352 gr
Peso de la muestra lavada y secada al horno: 1027gr.
TAMIZ
3"
2"
1 1/2"
1"
3/4"
1/2"
3/8"
1/4"
N° 4
N° 10
N° 20
N° 30
N° 40
N° 60
N° 100
N° 200
PLATILLO
AERTURA Peso Retenido
(mm)
(gr)
0
76.200
0
50.300
0
30.100
0
25.400
0
19.050
26
12.700
27
9.525
29
6.350
38
4.760
68
2.000
89
0.840
113
0.590
128
0.426
149
0.250
171
0.149
181
0.074
%Parcial
Retenido
0.00%
0.00%
0.00%
0.00%
0.00%
2.53%
2.63%
2.82%
3.70%
6.62%
8.67%
11.00%
12.46%
14.51%
16.65%
17.62%
0.78%
100.00%
8+1325
1027
Σ
% ACUMULADO
Retenido Pasando
0.00%
0.00%
0.00%
0.00%
0.00%
2.53%
5.16%
7.98%
11.68%
18.31%
26.97%
37.97%
50.44%
64.95%
81.60%
99.22%
100.00%
100.00%
100.00%
100.00%
100.00%
100.00%
97.47%
94.84%
92.02%
88.32%
81.69%
73.03%
62.03%
49.56%
35.05%
18.40%
0.78%
0.00%
Peso Muestra secado al horno (gr)
Peso Muestra lavada y secado al horno
W-W0 (gr)
235 2
102 7
1325
granulumetria
120.00%
100.00%
80.00%
s
a
p
e
u
q
%
60.00%
40.00%
20.00%
0.00%
-20.00%
0
2
4
6
%GRAVA.
%ARENA.
%ARCILLA.
11.68%
87.54%
0.78%
Observación:
8
10
12
14
16
TIPO DE MATERIA.
87.54%
ARENA
18

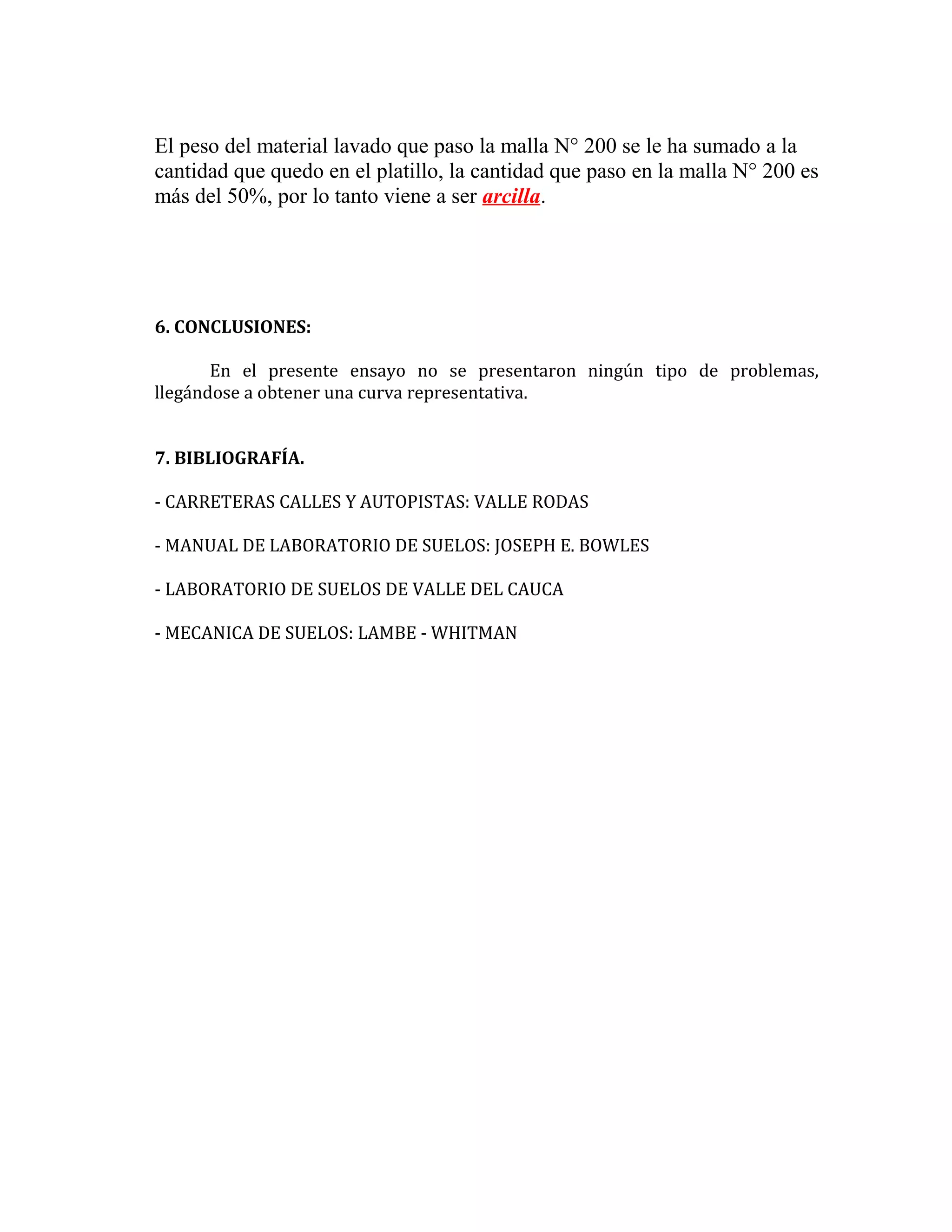

14. El peso del material lavado que paso la malla N° 200 se le ha sumado a la
cantidad que quedo en el platillo, la cantidad que paso en la malla N° 200 es
más del 50%, por lo tanto viene a ser arcilla.
6. CONCLUSIONES:
En el presente ensayo no se presentaron ningún tipo de problemas,
llegándose a obtener una curva representativa.
7. BIBLIOGRAFÍA.
- CARRETERAS CALLES Y AUTOPISTAS: VALLE RODAS
- MANUAL DE LABORATORIO DE SUELOS: JOSEPH E. BOWLES
- LABORATORIO DE SUELOS DE VALLE DEL CAUCA
- MECANICA DE SUELOS: LAMBE - WHITMAN
