“VIDRIOS”
Arq. Eric Fernandez CocaUniversidad Autónoma

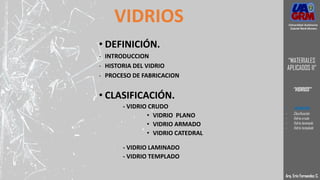

• DEFINICIÓN.
- INTRODUCCION
- HISTORIA DEL VIDRIO
- PROCESO DE FABRICACION
• CLASIFICACIÓN.
- VIDRIO CRUDO
• VIDRIO PLANO
• VIDRIO ARMADO
• VIDRIO CATEDRAL
- VIDRIO LAMINADO
- VIDRIO TEMPLADO
VIDRIOS
Arq. Eric Fernandez C.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- DEFINICION
- Clasificación
- Vidrio crudo
- Vidrio laminado
- Vidrio templado

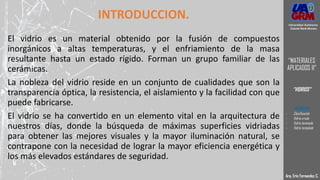

INTRODUCCION.
El vidrio es un material obtenido por la fusión de compuestos
inorgánicos a altas temperaturas, y el enfriamiento de la masa
resultante hasta un estado rígido. Forman un grupo familiar de las
cerámicas.
La nobleza del vidrio reside en un conjunto de cualidades que son la
transparencia óptica, la resistencia, el aislamiento y la facilidad con que
puede fabricarse.
El vidrio se ha convertido en un elemento vital en la arquitectura de
nuestros días, donde la búsqueda de máximas superficies vidriadas
para obtener las mejores visuales y la mayor iluminación natural, se
contrapone con la necesidad de lograr la mayor eficiencia energética y
los más elevados estándares de seguridad.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- DEFINICION
- Clasificación
- Vidrio crudo
- Vidrio laminado
- Vidrio templado

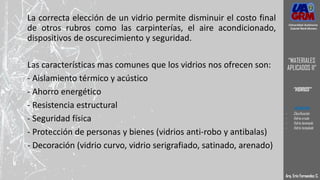

La correcta elección de un vidrio permite disminuir el costo final
de otros rubros como las carpinterías, el aire acondicionado,
dispositivos de oscurecimiento y seguridad.
Las características mas comunes que los vidrios nos ofrecen son:
- Aislamiento térmico y acústico
- Ahorro energético
- Resistencia estructural
- Seguridad física
- Protección de personas y bienes (vidrios anti-robo y antibalas)
- Decoración (vidrio curvo, vidrio serigrafiado, satinado, arenado)
“MATERIALES
APLICADOS II”
“VIDRIOS”
- DEFINICION
- Clasificación
- Vidrio crudo
- Vidrio laminado
- Vidrio templado

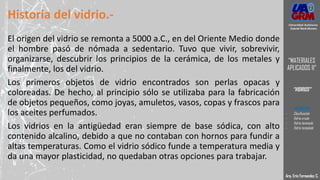

Historia del vidrio.-
El origen del vidrio se remonta a 5000 a.C., en del Oriente Medio donde
el hombre pasó de nómada a sedentario. Tuvo que vivir, sobrevivir,
organizarse, descubrir los principios de la cerámica, de los metales y
finalmente, los del vidrio.
Los primeros objetos de vidrio encontrados son perlas opacas y
coloreadas. De hecho, al principio sólo se utilizaba para la fabricación
de objetos pequeños, como joyas, amuletos, vasos, copas y frascos para
los aceites perfumados.
Los vidrios en la antigüedad eran siempre de base sódica, con alto
contenido alcalino, debido a que no contaban con hornos para fundir a
altas temperaturas. Como el vidrio sódico funde a temperatura media y
da una mayor plasticidad, no quedaban otras opciones para trabajar.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- DEFINICION
- Clasificación
- Vidrio crudo
- Vidrio laminado
- Vidrio templado

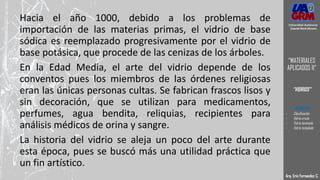

Hacia el año 1000, debido a los problemas de
importación de las materias primas, el vidrio de base
sódica es reemplazado progresivamente por el vidrio de
base potásica, que procede de las cenizas de los árboles.
En la Edad Media, el arte del vidrio depende de los
conventos pues los miembros de las órdenes religiosas
eran las únicas personas cultas. Se fabrican frascos lisos y
sin decoración, que se utilizan para medicamentos,
perfumes, agua bendita, reliquias, recipientes para
análisis médicos de orina y sangre.
La historia del vidrio se aleja un poco del arte durante
esta época, pues se buscó más una utilidad práctica que
un fin artístico.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- DEFINICION
- Clasificación
- Vidrio crudo
- Vidrio laminado
- Vidrio templado

“MATERIALES
APLICADOS II”
“VIDRIOS”
- DEFINICION
- Clasificación
- Vidrio crudo
- Vidrio laminado
- Vidrio templado

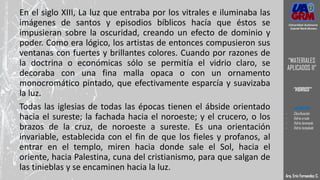

En el siglo XIII, La luz que entraba por los vitrales e iluminaba las
imágenes de santos y episodios bíblicos hacía que éstos se
impusieran sobre la oscuridad, creando un efecto de dominio y
poder. Como era lógico, los artistas de entonces compusieron sus
ventanas con fuertes y brillantes colores. Cuando por razones de
la doctrina o económicas sólo se permitía el vidrio claro, se
decoraba con una fina malla opaca o con un ornamento
monocromático pintado, que efectivamente esparcía y suavizaba
la luz.
Todas las iglesias de todas las épocas tienen el ábside orientado
hacia el sureste; la fachada hacia el noroeste; y el crucero, o los
brazos de la cruz, de noroeste a sureste. Es una orientación
invariable, establecida con el fin de que los fieles y profanos, al
entrar en el templo, miren hacia donde sale el Sol, hacia el
oriente, hacia Palestina, cuna del cristianismo, para que salgan de
las tinieblas y se encaminen hacia la luz.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- DEFINICION
- Clasificación
- Vidrio crudo
- Vidrio laminado
- Vidrio templado

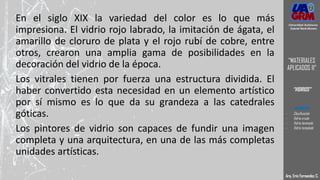

En el siglo XIX la variedad del color es lo que más
impresiona. El vidrio rojo labrado, la imitación de ágata, el
amarillo de cloruro de plata y el rojo rubí de cobre, entre
otros, crearon una amplia gama de posibilidades en la
decoración del vidrio de la época.
Los vitrales tienen por fuerza una estructura dividida. El
haber convertido esta necesidad en un elemento artístico
por sí mismo es lo que da su grandeza a las catedrales
góticas.
Los pintores de vidrio son capaces de fundir una imagen
completa y una arquitectura, en una de las más completas
unidades artísticas.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- DEFINICION
- Clasificación
- Vidrio crudo
- Vidrio laminado
- Vidrio templado

El art nouveau, el Arts and Crafts, la primera Guerra
Mundial y su demanda de ventanas conmemorativas
con motivos históricos, así como la utilización hoy en
día como parte de la decoración doméstica
contribuyen a que los vitrales sigan con vida.
Cualquier técnica o material empleado no cambia en
esencia la importancia del efecto de refractar,
oscurecer, fragmentar y colorear la luz, lo cual sólo se
logra por estar hecho con vidrios. El éxtasis y la
emoción que un vitral produce a quienes lo ven no
podría lograrse en ninguna medida si no fuera por eso.
El vidrio, nuestro personaje principal, es el único
responsable de la maravilla del mundo de los vitrales.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- DEFINICION
- Clasificación
- Vidrio crudo
- Vidrio laminado
- Vidrio templado

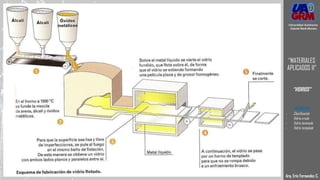

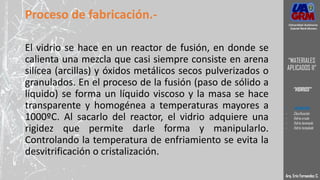

Proceso de fabricación.-
El vidrio se hace en un reactor de fusión, en donde se
calienta una mezcla que casi siempre consiste en arena
silícea (arcillas) y óxidos metálicos secos pulverizados o
granulados. En el proceso de la fusión (paso de sólido a
líquido) se forma un líquido viscoso y la masa se hace
transparente y homogénea a temperaturas mayores a
1000ºC. Al sacarlo del reactor, el vidrio adquiere una
rigidez que permite darle forma y manipularlo.
Controlando la temperatura de enfriamiento se evita la
desvitrificación o cristalización.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- DEFINICION
- Clasificación
- Vidrio crudo
- Vidrio laminado
- Vidrio templado

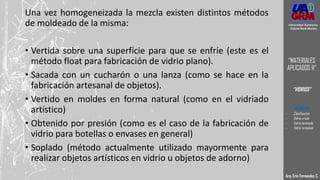

Una vez homogeneizada la mezcla existen distintos métodos
de moldeado de la misma:
• Vertida sobre una superficie para que se enfríe (este es el
método float para fabricación de vidrio plano).
• Sacada con un cucharón o una lanza (como se hace en la
fabricación artesanal de objetos).
• Vertido en moldes en forma natural (como en el vidriado
artístico)
• Obtenido por presión (como es el caso de la fabricación de
vidrio para botellas o envases en general)
• Soplado (método actualmente utilizado mayormente para
realizar objetos artísticos en vidrio u objetos de adorno)
“MATERIALES
APLICADOS II”
“VIDRIOS”
- DEFINICION
- Clasificación
- Vidrio crudo
- Vidrio laminado
- Vidrio templado

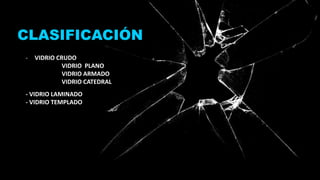

CLASIFICACIÓN
- VIDRIO CRUDO
VIDRIO PLANO
VIDRIO ARMADO
VIDRIO CATEDRAL
- VIDRIO LAMINADO
- VIDRIO TEMPLADO

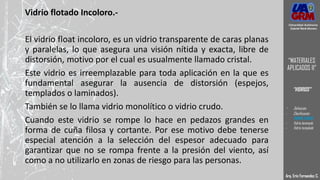

Vidrio flotado Incoloro.-
El vidrio float incoloro, es un vidrio transparente de caras planas
y paralelas, lo que asegura una visión nítida y exacta, libre de
distorsión, motivo por el cual es usualmente llamado cristal.
Este vidrio es irreemplazable para toda aplicación en la que es
fundamental asegurar la ausencia de distorsión (espejos,
templados o laminados).
También se lo llama vidrio monolítico o vidrio crudo.
Cuando este vidrio se rompe lo hace en pedazos grandes en
forma de cuña filosa y cortante. Por ese motivo debe tenerse
especial atención a la selección del espesor adecuado para
garantizar que no se rompa frente a la presión del viento, así
como a no utilizarlo en zonas de riesgo para las personas.
“MATERIALES
APLICADOS II”
“VIDRIOS”
“MATERIALES
APLICADOS II”
“VIDRIOS”
- Definición
- Clasificación
- VIDRIO CRUDO
- Vidrio laminado
- Vidrio templado

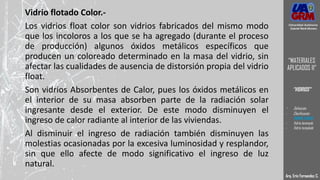

Vidrio flotado Color.-
Los vidrios float color son vidrios fabricados del mismo modo
que los incoloros a los que se ha agregado (durante el proceso
de producción) algunos óxidos metálicos específicos que
producen un coloreado determinado en la masa del vidrio, sin
afectar las cualidades de ausencia de distorsión propia del vidrio
float.
Son vidrios Absorbentes de Calor, pues los óxidos metálicos en
el interior de su masa absorben parte de la radiación solar
ingresante desde el exterior. De este modo disminuyen el
ingreso de calor radiante al interior de las viviendas.
Al disminuir el ingreso de radiación también disminuyen las
molestias ocasionadas por la excesiva luminosidad y resplandor,
sin que ello afecte de modo significativo el ingreso de luz
natural.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- Definición
- Clasificación
- VIDRIO CRUDO
- Vidrio laminado
- Vidrio templado

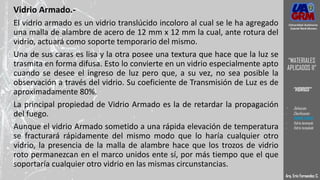

Vidrio Armado.-
El vidrio armado es un vidrio translúcido incoloro al cual se le ha agregado
una malla de alambre de acero de 12 mm x 12 mm la cual, ante rotura del
vidrio, actuará como soporte temporario del mismo.
Una de sus caras es lisa y la otra posee una textura que hace que la luz se
trasmita en forma difusa. Esto lo convierte en un vidrio especialmente apto
cuando se desee el ingreso de luz pero que, a su vez, no sea posible la
observación a través del vidrio. Su coeficiente de Transmisión de Luz es de
aproximadamente 80%.
La principal propiedad de Vidrio Armado es la de retardar la propagación
del fuego.
Aunque el vidrio Armado sometido a una rápida elevación de temperatura
se fracturará rápidamente del mismo modo que lo haría cualquier otro
vidrio, la presencia de la malla de alambre hace que los trozos de vidrio
roto permanezcan en el marco unidos ente sí, por más tiempo que el que
soportaría cualquier otro vidrio en las mismas circunstancias.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- Definición
- Clasificación
- VIDRIO CRUDO
- Vidrio laminado
- Vidrio templado

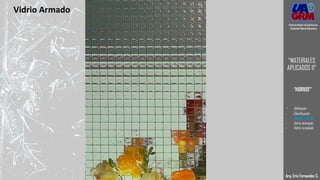

Vidrio Armado
“MATERIALES
APLICADOS II”
“VIDRIOS”
- Definición
- Clasificación
- VIDRIO CRUDO
- Vidrio laminado
- Vidrio templado

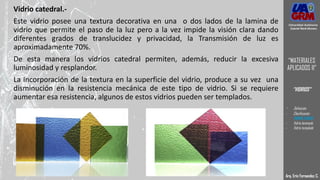

Vidrio catedral.-
Este vidrio posee una textura decorativa en una o dos lados de la lamina de
vidrio que permite el paso de la luz pero a la vez impide la visión clara dando
diferentes grados de translucidez y privacidad, la Transmisión de luz es
aproximadamente 70%.
De esta manera los vidrios catedral permiten, además, reducir la excesiva
luminosidad y resplandor.
La incorporación de la textura en la superficie del vidrio, produce a su vez una
disminución en la resistencia mecánica de este tipo de vidrio. Si se requiere
aumentar esa resistencia, algunos de estos vidrios pueden ser templados.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- Definición
- Clasificación
- VIDRIO CRUDO
- Vidrio laminado
- Vidrio templado

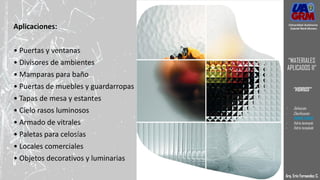

Aplicaciones:
• Puertas y ventanas
• Divisores de ambientes
• Mamparas para baño
• Puertas de muebles y guardarropas
• Tapas de mesa y estantes
• Cielo rasos luminosos
• Armado de vitrales
• Paletas para celosías
• Locales comerciales
• Objetos decorativos y luminarias
“MATERIALES
APLICADOS II”
“VIDRIOS”
- Definición
- Clasificación
- VIDRIO CRUDO
- Vidrio laminado
- Vidrio templado

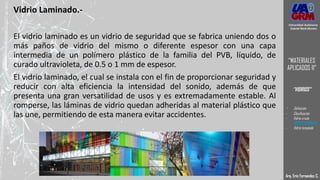

Vidrio Laminado.-
El vidrio laminado es un vidrio de seguridad que se fabrica uniendo dos o
más paños de vidrio del mismo o diferente espesor con una capa
intermedia de un polímero plástico de la familia del PVB, líquido, de
curado ultravioleta, de 0.5 o 1 mm de espesor.
El vidrio laminado, el cual se instala con el fin de proporcionar seguridad y
reducir con alta eficiencia la intensidad del sonido, además de que
presenta una gran versatilidad de usos y es extremadamente estable. Al
romperse, las láminas de vidrio quedan adheridas al material plástico que
las une, permitiendo de esta manera evitar accidentes.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- Definición
- Clasificación
- Vidrio crudo
- VIDRIO LAMINADO
- Vidrio templado

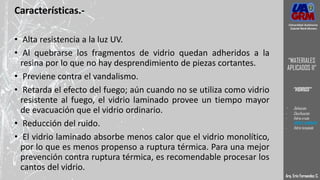

Características.-
• Alta resistencia a la luz UV.
• Al quebrarse los fragmentos de vidrio quedan adheridos a la
resina por lo que no hay desprendimiento de piezas cortantes.
• Previene contra el vandalismo.
• Retarda el efecto del fuego; aún cuando no se utiliza como vidrio
resistente al fuego, el vidrio laminado provee un tiempo mayor
de evacuación que el vidrio ordinario.
• Reducción del ruido.
• El vidrio laminado absorbe menos calor que el vidrio monolítico,
por lo que es menos propenso a ruptura térmica. Para una mejor
prevención contra ruptura térmica, es recomendable procesar los
cantos del vidrio.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- Definición
- Clasificación
- Vidrio crudo
- VIDRIO LAMINADO
- Vidrio templado

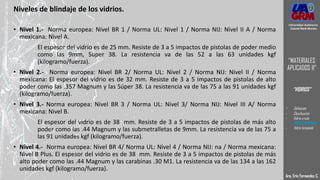

Niveles de blindaje de los vidrios.
• Nivel 1.- Norma europea: Nivel BR 1 / Norma UL: Nivel 1 / Norma NIJ: Nivel II A / Norma
mexicana: Nivel A.
El espesor del vidrio es de 25 mm. Resiste de 3 a 5 impactos de pistolas de poder medio
como las 9mm, Super 38. La resistencia va de las 52 a las 63 unidades kgf
(kilogramo/fuerza).
• Nivel 2.- Norma europea: Nivel BR 2/ Norma UL: Nivel 2 / Norma NIJ: Nivel II / Norma
mexicana: El espesor del vidrio es de 32 mm. Resiste de 3 a 5 impactos de pistolas de alto
poder como las .357 Magnum y las Súper 38. La resistencia va de las 75 a las 91 unidades kgf
(kilogramo/fuerza).
• Nivel 3.- Norma europea: Nivel BR 3 / Norma UL: Nivel 3/ Norma NIJ: Nivel III A/ Norma
mexicana: Nivel B.
El espesor del vidrio es de 38 mm. Resiste de 3 a 5 impactos de pistolas de más alto
poder como las .44 Magnum y las submetralletas de 9mm. La resistencia va de las 75 a
las 91 unidades kgf (kilogramo/fuerza).
• Nivel 4.- Norma europea: Nivel BR 4/ Norma UL: Nivel 4 / Norma NIJ: na / Norma mexicana:
Nivel B Plus. El espesor del vidrio es de 38 mm. Resiste de 3 a 5 impactos de pistolas de más
alto poder como las .44 Magnum y las carabinas .30 M1. La resistencia va de las 134 a las 162
unidades kgf (kilogramo/fuerza).
“MATERIALES
APLICADOS II”
“VIDRIOS”
- Definición
- Clasificación
- Vidrio crudo
- VIDRIO LAMINADO
- Vidrio templado

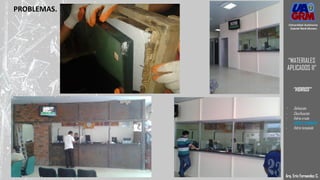

PROBLEMAS.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- Definición
- Clasificación
- Vidrio crudo
- VIDRIO LAMINADO
- Vidrio templado

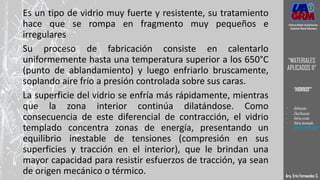

Es un tipo de vidrio muy fuerte y resistente, su tratamiento
hace que se rompa en fragmento muy pequeños e
irregulares
Su proceso de fabricación consiste en calentarlo
uniformemente hasta una temperatura superior a los 650°C
(punto de ablandamiento) y luego enfriarlo bruscamente,
soplando aire frío a presión controlada sobre sus caras.
La superficie del vidrio se enfría más rápidamente, mientras
que la zona interior continúa dilatándose. Como
consecuencia de este diferencial de contracción, el vidrio
templado concentra zonas de energía, presentando un
equilibrio inestable de tensiones (compresión en sus
superficies y tracción en el interior), que le brindan una
mayor capacidad para resistir esfuerzos de tracción, ya sean
de origen mecánico o térmico. Arq. Eric Fernandez C.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- Definición
- Clasificación
- Vidrio crudo
- Vidrio laminado
- VIDRIO TEMPLADO

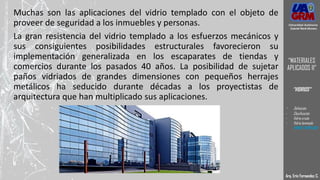

Muchas son las aplicaciones del vidrio templado con el objeto de
proveer de seguridad a los inmuebles y personas.
La gran resistencia del vidrio templado a los esfuerzos mecánicos y
sus consiguientes posibilidades estructurales favorecieron su
implementación generalizada en los escaparates de tiendas y
comercios durante los pasados 40 años. La posibilidad de sujetar
paños vidriados de grandes dimensiones con pequeños herrajes
metálicos ha seducido durante décadas a los proyectistas de
arquitectura que han multiplicado sus aplicaciones.
“MATERIALES
APLICADOS II”
“VIDRIOS”
- Definición
- Clasificación
- Vidrio crudo
- Vidrio laminado
- VIDRIO TEMPLADO

5. VIDRIOS - TMT102

Más contenido relacionado

La actualidad más candente

Similar a 5. VIDRIOS - TMT102

Último

5. VIDRIOS - TMT102
