1. DIODO RECTIFICADOR
EL DIODO RECTIFICADOR PERTENECE A LA FAMILIA MÁS SIMPLE DE DIODOS,
POR LO QUE SON CONOCIDOS COMO DIODOS DE PROPÓSITO GENERAL.
CUANDO ESTÁN POLARIZADOS EN DIRECTO, SE COMPORTAN COMO UNA
FUENTE DC CON VALORES ENTRE 0.5 Y 0.7 V (VOLTAJE UMBRAL). POSEEN UN
TIEMPO DE RECUPERACIÓN EN INVERSO TÍPICO DE 2ΜS, POR LO CUAL SOLO
FUNCIONAN BIEN EN BAJAS FRECUENCIAS, SU CONSUMO DE POTENCIA ES
RELATIVAMENTE BAJO.
SU PRINCIPAL APLICACIÓN SON LAS FUENTES DE ALIMENTACIÓN DC, QUE
TOMAN UNA SEÑAL SINUSOIDAL DE LA RED ELÉCTRICA, LA RECTIFICAN
USANDO UN ARREGLO DE DIODOS (PUENTE O TAP CENTRAL TÍPICAMENTE),
PARA LUEGO SUAVIZAR Y FINALMENTE ENTREGAR UNA SALIDA PURAMENTE
DC.

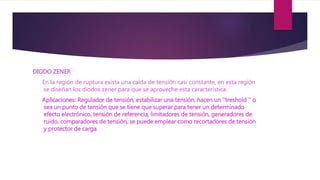

2. DIODO ZENER
En la región de ruptura exista una caída de tensión casi constante, en esta región
se diseñan los diodos zener para que se aproveche esta característica.
Aplicaciones: Regulador de tensión, estabilizar una tensión, hacen un ''treshold '' o
sea un punto de tensión que se tiene que superar para tener un determinado
efecto electrónico, tensión de referencia, limitadores de tensión, generadores de
ruido, comparadores de tensión, se puede emplear como recortadores de tensión
y protector de carga.

3.  DIODO SCHOTTKY
 El diodo Schottky es un dispositivo semiconductor, que posee una unión diferente
a la de los demás diodos, ya que su juntura esta constituida por un metal y un
semiconductor, que puede estar dopado con un material tipo p o un tipo n. De
igual manera, es un diodo que realiza conmutaciones muy rápidas al pasar de
polarización directa a inversa. La gran ventaja que posee sobre los demás diodos,
es que el disminuir de manera abrupta el tiempo de conmutación, se obliga al
dispositivo a trabajar a mayores frecuencias, arriesgando de esta forma el
funcionamiento del diodo, este efecto es menor en los diodos schottky.

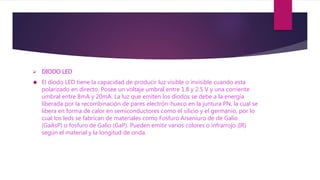

4.  DIODO LED
 El diodo LED tiene la capacidad de producir luz visible o invisible cuando esta
polarizado en directo. Posee un voltaje umbral entre 1.8 y 2.5 V y una corriente
umbral entre 8mA y 20mA. La luz que emiten los diodos se debe a la energía
liberada por la recombinación de pares electrón-hueco en la juntura PN, la cual se
libera en forma de calor en semiconductores como el silicio y el germanio, por lo
cual los leds se fabrican de materiales como Fosfuro Arseniuro de de Galio
(GaAsP) o fosfuro de Galio (GaP). Pueden emitir varios colores o infrarrojo (IR)
según el material y la longitud de onda.

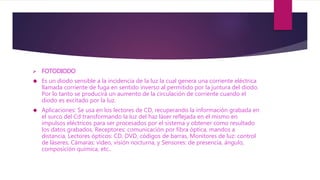

5.  FOTODIODO
 Es un diodo sensible a la incidencia de la luz la cual genera una corriente eléctrica
llamada corriente de fuga en sentido inverso al permitido por la juntura del diodo.
Por lo tanto se producirá un aumento de la circulación de corriente cuando el
diodo es excitado por la luz.
 Aplicaciones: Se usa en los lectores de CD, recuperando la información grabada en
el surco del Cd transformando la luz del haz láser reflejada en el mismo en
impulsos eléctricos para ser procesados por el sistema y obtener como resultado
los datos grabados, Receptores: comunicación por fibra óptica, mandos a
distancia, Lectores ópticos: CD, DVD, códigos de barras, Monitores de luz: control
de láseres, Cámaras: vídeo, visión nocturna, y Sensores: de presencia, ángulo,
composición química, etc..
