Este documento describe cinco tipos principales de diodos: diodos de uso común, diodos Zener, diodos emisores de luz (LED), diodos de efecto túnel y diodos varistor. Explica brevemente el funcionamiento y características de cada tipo de diodo, incluyendo que los diodos de uso común y Zener conducen en una dirección, los LEDs emiten luz visible cuando están polarizados directamente, los diodos de efecto túnel permiten el paso de portadores con bajos voltajes

1. FISICA ELECTRONICA
ANDRES CACERES RIVERA

2. -DIODO DE USO COMUN
-DIODO ZENER
-DIODO EMISOR DE LUZ (LED)
-DIODOS DE EFECTO TUNEL
-DIODO VARACTOR

3. Tipos de Diodos:
 DIODO DE USO COMUN
 DIODO ZENER
 DIODO EMISOR DE LUZ (LED)
 DIODOS DE EFECTO TUNEL
 DIODO VARACTOR

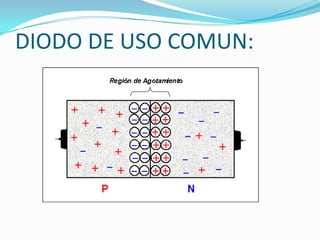

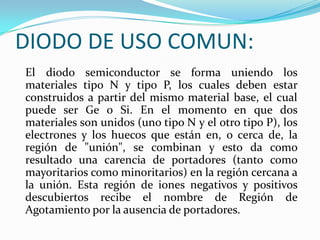

4. DIODO DE USO COMUN:
El diodo semiconductor se forma uniendo los
materiales tipo N y tipo P, los cuales deben estar
construidos a partir del mismo material base, el cual
puede ser Ge o Si. En el momento en que dos
materiales son unidos (uno tipo N y el otro tipo P), los
electrones y los huecos que están en, o cerca de, la
región de "unión", se combinan y esto da como
resultado una carencia de portadores (tanto como
mayoritarios como minoritarios) en la región cercana a
la unión. Esta región de iones negativos y positivos
descubiertos recibe el nombre de Región de
Agotamiento por la ausencia de portadores.

5. DIODO DE USO COMUN:

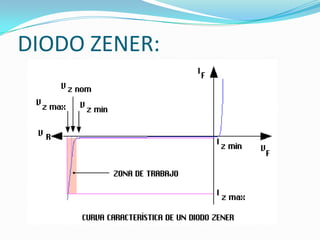

6. DIODO ZENER:

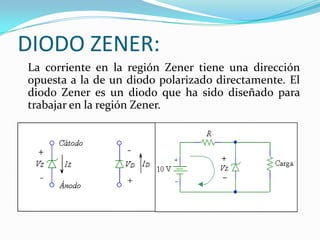

La corriente en la región Zener tiene una dirección
opuesta a la de un diodo polarizado directamente. El
diodo Zener es un diodo que ha sido diseñado para
trabajar en la región Zener.

7. DIODO ZENER:

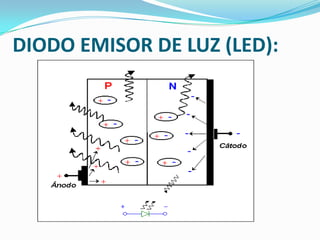

8. DIODO EMISOR DE LUZ (LED):
El LED es un diodo que produce luz visible (o invisible,
infrarroja) cuando se encuentra polarizado. El voltaje de
polarización de un LED varía desde 1.8 V hasta 2.5 V, y la
corriente necesaria para que emita la luz va desde 8 mA hasta los
20 mA.
 Principio de Funcionamiento:
 En cualquier unión P-N polarizada directamente, dentro de la
estructura y principalmente cerca de la unión, ocurre una
recombinación de huecos y electrones (al paso de la corriente).
Esta recombinación requiere que la energía que posee un
electrón libre no ligado se transfiera a otro estado. En todas las
uniones P-N una parte de esta energía se convierte en calor y otro
tanto en fotones. En el Si y el Ge el mayor porcentaje se
transforma en calor y la luz emitida es insignificante. Por esta
razón se utiliza otro tipo de materiales para fabricar los LED's,
como Fosfuro Arseniuro de de Galio (GaAsP) o fosfuro de Galio
(GaP).

9. DIODO EMISOR DE LUZ (LED):

10. DIODOS DE EFECTO TUNEL:

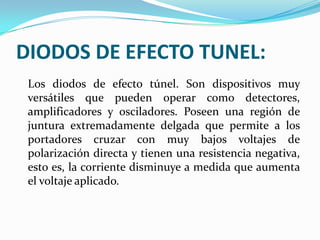

Los diodos de efecto túnel. Son dispositivos muy
versátiles que pueden operar como detectores,
amplificadores y osciladores. Poseen una región de
juntura extremadamente delgada que permite a los
portadores cruzar con muy bajos voltajes de
polarización directa y tienen una resistencia negativa,
esto es, la corriente disminuye a medida que aumenta
el voltaje aplicado.

11. DIODOS DE EFECTO TUNEL:

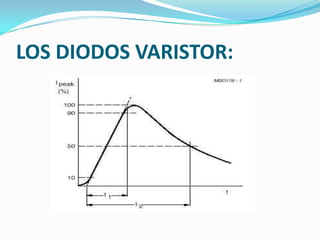

12. LOS DIODOS VARISTOR:

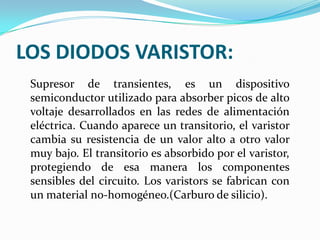

Supresor de transientes, es un dispositivo
semiconductor utilizado para absorber picos de alto
voltaje desarrollados en las redes de alimentación
eléctrica. Cuando aparece un transitorio, el varistor
cambia su resistencia de un valor alto a otro valor
muy bajo. El transitorio es absorbido por el varistor,
protegiendo de esa manera los componentes
sensibles del circuito. Los varistors se fabrican con
un material no-homogéneo.(Carburo de silicio).

13. LOS DIODOS VARISTOR:
