Los tableros eléctricos contienen dispositivos de conexión, maniobra, comando, medición y protección para cumplir funciones en sistemas eléctricos. Deben instalarse y fabricarse siguiendo criterios de diseño y normas de seguridad. Los tableros distribuyen energía eléctrica a circuitos independientes y los protegen contra sobrecargas y cortocircuitos.

1. Instituto Superior Tecnológico
CURSO: MAQUINAS ELECTRICAS
TABLEROS ELECTRICOS
PROF. LUIS SÁNCHEZ
2014 - II
Publico
Especialidad Electrónica Industrial
CARLOS CUETO
FERNANDINI

2. TABLERO ELECTRICO Es una caja o gabinete que contiene
los dispositivos de conexión, de maniobra, de comando, de medición, de
protección, de alarmas y señalización, con sus cubiertas y soportes
correspondientes, para cumplir una función especifica dentro de un sistema
eléctrico.
Su fabricación o ensamblaje debe cumplir criterios de diseño y normas,
garantizando la seguridad de los operarios y de las instalaciones donde se
encuentran ubicados.
La instalación debe tener una
referencia de conexión que
puede ser :
a) Diagrama Unifilar
b) Diagrama de control
c) Diagrama de interconexión

3. UNIDADES DE MANDO y
SEÑALIZACIÓN
La comunicación hombre-maquina
agrupa funciones para controlar
vigilar el funcionamiento de un
proceso. El operador debe ser
capaz de comprender los sucesos
eficazmente
PILOTOS Y PULSADORES
Se usan en mandos de arranque y
parada y en seguridad, pueden ser
metálicos cromados para
ambientes intensos, y totalmente
plastificados, para ambientes
agresivos.

4. Código de colores para visualizadores y
pilotos.
Piloto
rojo
Emergencia para condición
peligrosa y requiere acción
inmediata.
Piloto
amarillo
Condición Anormal que puede llevar
a situación peligrosa
Piloto
blanco
Condición neutro es para
información general
Pulsador
rojo
Emergencia.- acción en caso de
peligro
Pulsador
amarillo
Anormal.- acción en caso de
condiciones anormales

5. BALIZAS Y COLUMNAS
LUMINOSAS.
Elementos de visualización óptica, indican
el estado de un proceso, La baliza:es un
único elemento luminoso, La columna: son
varios elementos luminosos, algunas veces
con avisador acústico
código de colores para mensajes
ROJO Urgencia, acción inmediata
AMARILLO/NARANJA Anomalía, chequeo o intervención requerida
VERDE Funcionamiento normal
AZUL Acción obligatoria del operador es requerida
BLANCO Chequeo , opcional

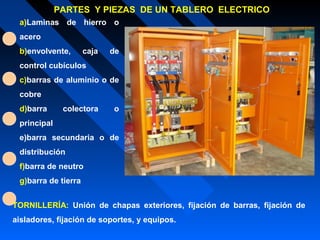

6. PARTES Y PIEZAS DE UN TABLERO ELECTRICO
a)Laminas de hierro o
acero
b)envolvente, caja de
control cubículos
c)barras de aluminio o de
cobre
d)barra colectora o
principal
e)barra secundaria o de
distribución
f)barra de neutro
g)barra de tierra
TORNILLERÍA: Unión de chapas exteriores, fijación de barras, fijación de
aisladores, fijación de soportes, y equipos.

9. BARRAS COLECTORAS DE UN TABLERO

10. BARRA DE NEUTRO
BARRA DE TIERRA
EQUIPOTENCIAL

12. OTROS ELEMENTOS: Aisladores, soportes de barras, cerraduras, cableado.
Baja potencia: Interruptores miniaturas, interruptores de caja moldeada,
contactos y relés de sobrecarga, luces pilotos, equipos de medición.
Media y alta tensión: Interruptores de Potencia, seccionadores de fuerza y
de tierra, arrancadores en media tensión, relés de medición y de protección.
Los tableros deben estar debidamente
rotulados por el fabricante con:
El nombre del fabricante
La tensión nominal
La corriente nominal
El número de fases

13. UBICACIÓN DE LOS TABLEROS
En lugares secos, ambiente normal, fácil acceso, alejados de agua, gas, si
se deben colocar en lugares húmedos, mojados o polvorientos deben
tener un grado de protección.
 Delante del tablero un
espacio libre no menor de
1 metro.
 En la parte trasera si es
necesario no menor de
0.7 metros.
 La iluminación artificial
adecuada para operar los
dispositivos y poder leer
los instrumentos en
forma segura.

15. DISEÑO DE TABLEROS EN MEDIA TENSION
Se deben tener consideraciones y normas, para garantizar continuidad y
protección del tablero así como de los operadores. Tener en cuenta el costo y
la inversión, por eso hay un método y se pueden considerar las siguientes
condiciones generales:
a) Potencia a manejar; tensión nominal, corriente nominal, capacidad de
cortocircuito
b) Sistema de control de aparatos
c) Inversión vs Instalación a
maniobrar y proteger
d) Política de mantenimiento:
Correctivo, preventivo.
e) Seguridad de instalaciones
y operarios
f) Facilidad de expansión

16. FUNCIONES DEL TABLERO DE DISTRIBUCION
1.-Distribuir la energía eléctrica a diversos ramales Según deseo del usuario
2.-Proteger de forma independiente cada circuito contra sobrecargas y
cortocircuitos.
3.-Proveer a cada instalación de circuitos independientes para su conexión y
desconexión.

17. Tableros de baja tensión
a)El cofre como la tapa, deben ser en lámina de acero, su espesor y acabado debe resistir
los esfuerzos mecánicos, eléctricos y térmicos, la humedad y la corrosión, verificados en
pruebas durante al menos 400 horas, sin que la corrosión en la raya sea mayor a 2mm.
b)El tablero puede tener instrumentos de medida para cada una de las fases, tensión entre
fases y neutro, así como lámparas de indicación de funcionamiento del sistema.
c)Debe ser accesible sólo desde el frente; debe construirse en lámina de acero de espesor
mínimo 0,9 mm para tableros hasta de 12 circuitos y en lámina de acero de espesor mínimo
1,2 mm para tableros desde 13 hasta 42 circuitos.
d)Se admite la construcción de encerramientos plásticos o una combinación, siempre que
sean auto extinguibles (soportar la prueba a 650 °C durante 30 segundos).
e)Resistentes a choques mecánicos y tener un grado de protección contra sólidos no
mayores de 12,5 mm, y resistentes a líquidos de acuerdo al lugar de operación.
f)Se permiten conexiones mediante el sistema de peine, para potencia y de control, siempre
y cuando los conductores y aislamientos cumplan con los requisitos establecidos.
g)Los compuestos químicos utilizados en la elaboración de las pinturas para aplicarse en
los tableros, no deben contener TGIC (Isocianurato de Triglicidilo).
f) Todo tablero debe tener su respectivo diagrama unifilar actualizado.

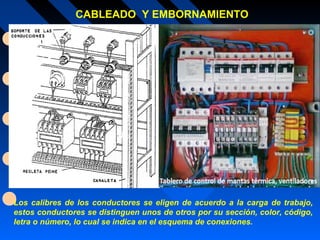

18. CABLEADO Y EMBORNAMIENTO
Los calibres de los conductores se eligen de acuerdo a la carga de trabajo,
estos conductores se distinguen unos de otros por su sección, color, código,
letra o número, lo cual se indica en el esquema de conexiones.

21. ORMAS DE AGRUPAR CONDUCTORES
