El documento clasifica los interruptores automáticos en dos categorías y describe sus componentes clave como relés térmicos, magnéticos y electrónicos. Explica las curvas de funcionamiento de los interruptores y los valores normalizados para corriente nominal, capacidad de ruptura e intensidad.

1. INTERRUPTORES
AUTOMATICOS
Ing. Jorge Gutiérrez Tejerina

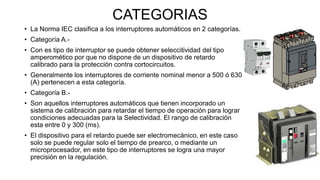

2. CATEGORIAS
• La Norma IEC clasifica a los interruptores automáticos en 2 categorías.
• Categoría A.-
• Con es tipo de interruptor se puede obtener seleccitividad del tipo
amperomético por que no dispone de un dispositivo de retardo
calibrado para la protección contra cortocircuitos.
• Generalmente los interruptores de corriente nominal menor a 500 ó 630
(A) pertenecen a esta categoría.
• Categoría B.-
• Son aquellos interruptores automáticos que tienen incorporado un
sistema de calibración para retardar el tiempo de operación para lograr
condiciones adecuadas para la Selectividad. El rango de calibración
esta entre 0 y 300 (ms).
• El dispositivo para el retardo puede ser electromecánico, en este caso
solo se puede regular solo el tiempo de prearco, o mediante un
microprocesador, en este tipo de interruptores se logra una mayor
precisión en la regulación.

3. SCHNEIDER

4. MOELLER

5. SIEMENS

6. ABB - Asea Brown Boveri

7. CHINT

8. RELES
• El Relé es el componente sensible del sistema de protección del interruptores
automáticos que hacen posible se pueda interrumpir una corriente de defecto en forma
automática.
• En base a sus características de funcionamiento se puede diferenciar en; relés, térmicos,
magnético y de estado solido (electrónico).
• Relé Térmico, esta constituido por una pletina bimetálica que al calentarse por efecto de
la corriente, directa o en forma indirecta mas allá de los valores de funcionamiento
normales se deforma, abriendo el bloqueo que mantiene los contactos unidos.
• El tiempo de reacción de una pletina bimetálica es inversamente proporcional a la
intensidad de la corriente. Como resultado de su inercia térmica, la pletina bimetálica
reacciona con mayor rapidez cuando una segunda sobrecarga sigue a la primera en
rápida sucesión. Esto mejora la protección de los cables, cuya temperatura ya es alta.

9. • El Relé Magnético, esta constituido por una bobina magnética cuyo efecto es abrir los
contactos cuando la corriente es mayor a valores preestablecidos, corriente de falla de
cortocircuito.
• El tiempo de respuesta es muy corto (alrededor de una centesima de segundo),
instantáneo.
• Además, esta regulación, al combinarse con un retardo de tiempo, se puede usar para
encontrar las mejores condiciones de selectividad entre los dispositivos.
• El Relé Electrónico, esta formado por un toroidal puesto en cada polo, mide
permanentemente la corriente en cada uno de ellos.
• Esta información es procesada por un modulo electrónico que controla el disparo del
automático cuando se exceden los valores de regulación, digital o analógico.
• En base al tiempo pueden ser:
• Relé de acción Retardado.
• Relé de acción Instantáneo.

10. CURVA DE
FUNCIONAMIENTO
• La característica de funcionamiento
de un interruptor automático esta
formada por:
• Zona de funcionamiento térmico
mediante una curva inversa para la
protección contra las
sobrecorrientes, esta constituido por
una lámina bimetálica.
• Zona magnética o de
funcionamiento instantáneo para la
protección contra cortocircuitos, esta
constituido por un bobina y núcleo
de hierro.

13. INTERRUPTOR AUTOMATICO, TERMOMAGNETICO,
MAGNOTOTERMICO, PIA

14. VALORES NORMALIZADOS
• Valores preferentes 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100 y 125 (A).
• Corriente de interrupción: Viviendas: 1,5 - 3 - 4,5 y 6 (kA).
• Recidencial: 6 a 10 (kA).
• Terciario: 10 a 15 (kA).
• Industrial: 25, 36 y 50 (kA)
• Valores preferentes entre la siguiente serie 125, 160, 250, 400, 630, 800, 1250, 1600,
2000, 2500, 3000, 4000, 5000 y 6300 (A).
• Clase de limitación.-
• La norma UNE-EN 60898-1 define las clases de limitación del esfuerzo térmico para
calibres nominales de 40 A o inferiores, se utiliza para clasificar las capacidades de
limitación del esfuerzo térmico.
• - Clase 1: esfuerzo térmico no limitado.
• - Clase 2: esfuerzo térmico limitado a 160.000 A2s como máximo.
• - Clase 3: esfuerzo térmico limitado a 55.000 A2s como máximo.

15. • CORRIENTE NOMINAL ( In ).- Corresponde a la
corriente a la cual se refieren todas las
especificaciones de construcción y funcionamiento
del dispositivo de protección. Es el valor máximo de
la corriente que el interruptor puede permitir circular
sin interrumpir el circuito., sin que sus partes
alcancen valores que puedan generar una
sobretemperatura y comprometer el correcto
funcionamiento del interruptor.
• CORRIENTE DE NO FUNCIONAMIENTO ( Inf ).-
Corresponde al valor máximo de la sobrecorriente
que puede conducir por un tiempo indefinido en
condiciones específicas sin que interrumpa el
circuito en forma automática.
• CORRIENTE DE FUNCIONAMIENTO ( If ).-
Corresponde al valor mínimo de sobrecorriente que
provoca la interrupción automática del circuito en un
tiempo determinado y en condiciones específicas.
120
60
40
20
10
6
4
2
60
40
6
20
10
4
2
1
0.6
0.4
0.2
0.1
0.06
0.04
0.02
0.01
1.5 2 3 4 5 6 8 10 15 20 30
MultiplosdelacorrientenominalIn
SegundosMinutos
TipoDTipoB TipoC
1.13
1.45
120
60
40
20
10
6
4
2
60
40
6
20
10
4
2
1
0.6
0.4
0.2
0.1
0.06
0.04
0.02
0.01
1.5 2 3 4 5 6 8 10 15 20 30
MultiplosdelacorrientenominalIn
SegundosMinutos
TipoDTipoB TipoC
Inf
IfIn
1
Ic Iz If 1.45Iz

16. CARACTERÍSTICAS DE LOS INTERRUPTORES
AUTOMÁTICOS
• TENSIÓN NOMINAL DE FUNCIONAMIENTO Ue (en V)
• Tensión o tensiones en las que se puede usar el automático. El valor indicado es
habitualmente el valor máximo. A tensiones menores, ciertas características pueden
diferir o incluso mejorar, como por ejemplo el poder de corte.
• TENSIÓN DE AISLAMIENTO Ui (en V)
• Este valor actúa como referencia para las características de aislamiento del dispositivo.
Las tensiones de prueba de aislamiento (impulso, frecuencia industrial, etc.) se
determinan en base a este valor.
• TENSIÓN DE IMPULSO Uimp (en kV)
• Este valor caracteriza la capacidad del dispositivo para soportar sobretensiones
transitorias como rayos (impulso normal 1,2/50 μs).

17. • CATEGORÍA DE UTILIZACIÓN
• La norma UNE-EN 60947-2 designa a los interruptores como pertenecientes a una de
dos categorías:
• Categoría A para los interruptores que no tienen retardo de tiempo antes de dispararse
en caso de cortocircuito.
• Categoría B para los interruptores que tienen retardo de tiempo. Esto puede ser ajustado
para realizar la selectividad cronométrica para un valor de cortocircuito inferior a Icw. El
valor de Icw debe ser al menos igual al mayor de dos valores, 12 In o 5 kA, para los
interruptores automáticos con corriente nominal de 2.500 A como máximo y 30 kA por
encima de ese valor.
• INTENSIDAD NOMINAL In (en A)
• Este es el valor máximo de corriente que el interruptor puede soportar de manera
permanente.
• Este valor se da siempre para una temperatura ambiente de 40 °C alrededor del
dispositivo conforme a la norma UNE-EN 60947-2 y de 30 °C conforme a la norma UNE-
EN 60898-1.

18. • CORRIENTE NOMINAL TERMICA.- Corresponde al valor máximo de la corriente que el
interruptor puede circular sin interrumpir el circuito. Corresponde a la corriente térmica Ith
convencional al aíre libre.
• CAPACIDAD DE RUPTURA.- Es el valor de la corriente de cortocircuito simétrico que el interruptor
está en condiciones de soportar e interrumpir automáticamente.
• CAPACIDAD DE RUPTURA.- Es el valor de la corriente de cortocircuito simétrico que el interruptor
está en condiciones de soportar e interrumpir automáticamente.
• CAPACIDAD DE CIERRE NOMINAL.- Valor instantáneo de la corriente más alta que el interruptor
puede establecer a la tensión nominal.
• TIEMPO DE APERTURA.- Intervalo de tiempo entre el instante en que la corriente alcanza el valor
necesario para el inicio del funcionamiento automático de la apertura de todos los contactos del
interruptor.
• TIEMPO DE ARCO.- Intervalo de tiempo entre el inició de la apertura de los contactos, el arco
correspondiente y la extinción o interrupción de la corriente eléctrica.
• TIEMPO DE FUNCIONAMIENTO.- Es el tiempo efectivo de interrupción o sea desde el inicio de la
corriente mínima de funcionamiento hasta la interrupción de la corriente eléctrica, o la suma de
los tiempos de apertura y de arco.

19. CURVA CARACTERISTICAS
• Característica de disparo “A”
• Para protección limitada de
semiconductores.
• Para protección de circuitos
de medición con
transformadores
• Para protección de circuitos
con conductores de gran
longitud y con el
requerimiento de
desconexión en 0,4 s.
• Característica de disparo “B”
• Se utiliza para protección de
conductores principalmente
en circuitos de
tomacorrientes.

20. • Característica de disparo “C”
• Protección general de
conductores, especialmente
ventajoso en elevadas
corrientes de arranque
(lámparas, motores, etc.)
• Característica de disparo “D”
• El rango de disparo magnético
esta adaptado a elementos
que generan fuertes impulsos
de corriente de conexión
(transformadores, válvulas
electromagnéticas)

21. CURVAS DE FUNCIONAMIENTO
Múltiple de Corriente Nominal x In
0.0005
0.001
0.002
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
2
5
10
30
60
120
300
600
1200
3600
7200
1 2 3 4 5 6 7 8 910 15 20 30 40 50
1
2
3
4
3
B
EN 60898
Corriente de No funcionamiento
I = 1.13 I : t > 1 hnf N
Corriente de funcionamiento
I = 1.45 I : t < 1 hf N
2.55 I : t = 1 - 60 s (I < 32 A)N N
t = 1 - 120 s ( I > 32 A)N
Tipo B: 3 I : t > 0.1 sN
5 I : t < 0.1 sN
Tipo C: 5 I : t > 0.1 sN
10 I : t < 0.1 sN
Tipo D: 10 IN: t > 0.1 s
20 IN: t < 0.1 s
1
2
3
4
5
6
7
8
9
C
D
Múltiple de Corriente Nominal x In
0.0005
0.001
0.002
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
2
5
10
30
60
120
300
600
1200
3600
7200
1 2 3 4 5 6 7 8 910 15 20 30 40 50
1
EN 60898
Corriente de No funcionamiento
I = 1.13 I : t > 1 hnf N
Corriente de funcionamiento
I = 1.45 I : t < 1 hf N
2.55 I : t = 1 - 60 s (I < 32 A)N N
t = 1 - 120 s ( I > 32 A)N
Tipo B: 3 I : t > 0.1 sN
5 I : t < 0.1 sN
Tipo C: 5 I : t > 0.1 sN
10 I : t < 0.1 sN
Tipo D: 10 IN: t > 0.1 s
20 IN: t < 0.1 s
1
2
3
4
5
6
7
8
9
2
3
4
5
6
7
8
9

22. Curva Característica de disparo
Comportamiento de disparo con una temperatura de 30 ºC
Curva característica de
disparo
Inf If
Intensidad
sin disparo
Intensidad
de disparo
Tiempo de
disparo
A 1,13 x In > 1h > 2h 2 x In
1,45 x In < 1h < 2h 3 x In
B 1,13 x In > 1h > 2h 3 x In
1,45 x In < 1h < 2h 5 x In
C 1,13 x In > 1h > 2h 5 x In
1,45 x In < 1h < 2h 10 x In
D 1,13 x In > 1h > 2h 10 x In
1,45 x In < 1h < 2h 20 x In
Catálogo SIEMENS beta
Tiempo de disparo
63 < In < 125 t
Disparador térmico Disparador electromagnético
In (A) Unipolar Unipolar
CA 230 (V) CA 230 (V) CA 400 (V) CA 230 (V) CA 230 (V) CA 400 (V)
0,5 - 2 3 3 3 6 10 6
3 - 8 3 3 3 4,5 6 4,5
10 - 25 3 3 3 5 6 5
32 - 63 3 3 3 4,5 5 4,5
0,5 - 32 6 6 6 10 15 10
40 - 63 6 6 6 6 10 6
0,5 - 6 10 10 10 50 50 50
10 - 20 10 10 10 25 30 25
25 - 32 10 10 10 20 25 20
40 - 50 10 10 10 10 15 10
40 - 125 10 10 10 15 22 15
Catálogo SIEMENS - beta
bi, tri, tetrapolar bi, tri, tetrapolar
CAPACIDAD DE RUPTURA (kA)
EN 60898 (IEC 60 898) EN 60947-2 (IEC 60 947-2)

23. Desclasificación por temperatura ambiente - Interruptor automático
Curvas B y C
Calibre
(A) 20 25 30 35 40 45 50 55 60
1 1.05 1.02 1 0.98 0.95 0.93 0.9 0.88 0.85
2 2.08 2.04 2 1.96 1.92 1.88 1.84 1.8 1.74
3 3.18 30.9 3 2.91 2.82 2.7 2.61 2.49 2.37
4 4.24 4.12 4 3.88 3.76 3.64 3.52 3.36 3.24
6 6.24 6.12 6 5.88 5.76 5.64 5.52 5.4 5.3
10 10.6 10.3 10 9.7 9.3 9 8.6 8.2 7.8
16 16.8 16.2 16 15.5 15.2 14.7 14.2 13.8 13.3
20 21 20.6 20 19.4 19 18.4 17.8 17.4 16.8
25 26.2 25.7 25 24.2 23.7 23 22.2 21.5 20.7
32 33.5 32.9 32 31.4 30.4 29.8 28.4 28.2 27.5
40 42 41.2 40 36.8 38 36.8 35.6 34.4 33.2
50 52.5 51.5 50 48.5 47.4 45.5 44 42.5 40.5
63 66.2 64.9 63 61.1 58 56.7 54.2 51.7 49.2
Manual y Catálogo del Electricista SCHNEIDER - Perú
Temperatura ºC
Corrección en función de la altura
Altura (m) 2000 3000 4000 5000
Resistencia
dieléctrica (V)
2500 2200 1950 1800
Tensión de Servicio
Máxima (V)
440 440 440 440
Calibre térmico In 0,96*In 0,93*In 0,9*In
Manual y Catálogo del Electricista SCHNEIDER - Perú
La capacidad de ruptura no cambia

25. K2
S2
max para Cu/PVC K2
S2
max. Para Cu/EPR
A2
S A2
S
1 13225 18225
1.5 29756 41006
2.5 82656 113906
4 211600 291900
6 476100 656100
10 1322500 1822500
16 3385600 4665600
25 8265625 11390625
35 16200625 22325625
50 33062500 45562500
70 64802500 89302500
95 119355625 164480625
120 190440000 262440000
150 297562500 410062500
185 452625625 623750625
240 761760000 1049760000
Sección mm2
TIPO DE
AISLACION
Tf C Ti C K
PVC 160 70 115
XLPE 250 90 143
EPR 250 90 143
10
1
10
2
103
10
4
10
5
10
6
10
7
101
100
102
103
104
Icc (A)
I t
2
(A s)
2
63 A
50 A
40 A
32 A
25 A
20 A
16 A
10 A
6 A
Curva C - 230 (V)-3P/4P

26. • Protección contra
sobrecorrientes:
• 𝐼 𝐶 ≤ 𝐼 𝑁 ≤ 𝐼 𝑍
• Protección contra
cortocircuitos
• 𝐼2
∙ 𝑡 ≪ 𝐾2
∙ 𝑆2
• a: Calentamiento
adiabático.
• b: Calentamiento casi
adiabático.
• c: Calentamiento no
adiabático, sobrecarga de
pequeña duración.
• d: Calentamiento no
adiabático, sobrecarga de
larga duración
Conductor eléctrico
Interruptor Automático
IN
I(A)
I t(s)
2
Característica de funcionamiento
Interruptor Automático
ab
c
d
ImIN
Im
Característica de cargabilidad
del Conductor eléctrico
t(s)
I(A)
LimitaciónTermicakAs
2

27. • Para la máxima corriente de cortocircuito, el conductos esta protegido.
• Para la corriente mínima el conductor no se encuentra protegido contra sobrecorrientes.
LimitaciónTermicakAs
2
Icc en AIcc Max
K S
2 2
P
I t2 K S
2 2
LimitaciónTermicakAs
2
Icc en A
K S
2 2
Icc min
P

28. • Límites de protección contra sobrecorrientes y cortocircuitos.LimitaciónTermicakAs
2
Icc en AIcc
P
Q K S2 2
I1 I2
LimitaciónTermicakAs2
Icc en A
K S2 2
Im Icc Max
Zona sin
protección
Zona sin
protección

29. LONGITUD MÁXIMA PROTEGIDA
• Calculo de la mínima corriente de cortocircuito, valor aproximado aceptado por las
normas de calculo y diseño. Para circuito de neutro no distribuido.
• 𝐼 𝑚𝑖𝑛 =
0,8∙𝑈∙𝑆
1,5∙𝜌20°𝐶∙2∙𝐿
• Donde:
• Imin, corriente mínima de cortocircuito.
• Uo, tensión simple o de fase
• ρ20°C, Resistividad de medio conductor a 20 °C
• L, longitud al punto de falla.
• Para neutro distribuido.
• 𝐼 𝑚𝑖𝑛 =
0,8∙𝑈0∙𝑆
1,5∙𝜌20°𝐶∙(1+𝑚)∙𝐿
• m, representa la relación entre la sección del conductor de fase y del neutro.
• 𝑚 =
𝑆 𝐹𝑎𝑠𝑒
𝑆 𝑁𝑒𝑢𝑡𝑟𝑜

30. • Longitud máxima:
• Neutro no distribuido
• 𝐿 𝑀𝑎𝑥. =
0,8∙𝑈∙𝑆
1,5∙𝜌20°𝐶∙2∙𝐼 𝑚
• Im, Corriente de la característica
magnética, curva instantánea.
• Con neutro distribuido.
• 𝐿 𝑚𝑎𝑥 =
0,8∙𝑈0∙𝑆
1,5∙𝜌20°𝐶∙(1+𝑚)∙𝐼 𝑚
• Para evaluar la tensión de contacto
por la falla Fase – Cable de
Protección PE.
• 𝑚 =
𝑆 𝐹𝑎𝑠𝑒
𝑆 𝑃𝑟𝑜𝑡𝑒𝑐𝑐𝑖ó𝑛
LimitaciónTermicakAs
2
Icc en A
K I
2 2
Icc MaxIm
Conductor
circuito
L min
L max

31. CURVA DE LIMITACION DE LA CORRIENTE

32. POTENCIA DISIPADA
• Se hace pasar por el
interruptor una corriente
igual a su corriente
nominal, hasta alcanzar el
equilibrio térmico.
• Una vez alcanzado el
equilibrio térmico se toma
la caída de tensión entre
bornes, como base del
cálculo de la potencia
disipada.
• La potencia activa máxima
disipada por polo
establecida en la norma
EN 60.898 se muestra en
la siguiente tabla
0,3 A 3,032 V 0,91 W 3 W
0,5 A 2,309 V 1,15 W 3 W
0,75 A 1,114 V 0,84 W 3 W
1 A 1,062 V 1,06 W 3 W
1,6 A 0,745 V 1,19 W 3 W
2 A 0,449 V 0,9 W 3 W
2,5 A 0,489 V 1,22 W 3 W
3 A 0,412 V 1,24 W 3 W
3,5 A 0,333 V 1,17 W 3 W
4 A 0,325 V 1,3 W 3 W
6 A 0,326 V 1,96 W 3 W
8 A 0,185 V 1,48 W 3 W
10 A 0,185 V 1,85 W 3 W
13 A 0,13 V 1,69 W 3,5 W
16 A 0,147 V 2,35 W 3,5 W
20 A 0,148 V 2,96 W 4,5 W
25 A 0,135 V 3,38 W 4,5 W
32 A 0,102 V 3,26 W 6 W
40 A 0,082 V 3,28 W 7,5 W
50 A 0,073 V 3,65 W 9 W
63 A 0,113 V 7,12 W 13 W
In
Caída de
tensión
Potencia
disipada
Máximo
admisible

33. POTENCIA DISIPADA POR EL INTERRUPTOR
AUTOMATICO
Disipación de Potencia (Norma IEC 60898)
Rango de corriente
nominal
Máxima potencia
activa (W) disipada
por polo
16 < IN < 25 4,5
25 < IN < 32 6
32 < IN < 40 7,5
40 < IN < 50 9
50 < IN < 63 13
63 < IN < 100 15
100 < IN < 25 20

34. CURVA DE FUNCIONAMIENTO RELE ELECTRONICO
• Un toroide, puesto en cada polo, mide permanentemente la
corriente en cada uno de ellos. Esta información es procesada
por un modulo electrónico que controla el disparo del automático
cuando se exceden los valores de regulación.
• La curva del interruptor muestra tres zonas de funcionamiento.
• Zona de funcionamiento “instantáneo”.- Proporciona
protección contra cortocircuitos de alta intensidad. Viene fijado de
fabrica en un valor fijo (5 a 20 kA) o se ajusta según el
dispositivo.
• Zona de funcionamiento con “retardo corto”.- Proporciona
protección contra cortocircuitos de intensidad menor, lo que
generalmente tiene lugar al final de la línea. Generalmente el
umbral de activación es ajustable. El periodo de retardo puede
ser aumentado en pasos de hasta un segundo para asegurar la
selectividad con los dispositivos colocados aguas abajo.
• Zona de funcionamiento con “retardo largo”.- Es similar a las características de un relé térmico.
• Protege a los conductores contra sobrecargas. Los relés electrónicos disponibles mejoran la
discriminación y permiten la comunicación entre los dispositivos.
Zona de
funcionamiento
con retarlo largo
Zona de
funcionamiento
con retarlo corto
Zona de
funcionamiento
instantaneo
Relé electrónico
I
t

35. PROTECCION CONTRA SOBRECORRIENTES
IC IZ
In If
IC
IC
IZ
IZ
In
If
If
In
I =1.45 If N
I =1.13 Inf N
1
2
3
4

36. UBICACIÓN DE LOS INTERRUPTORES AUTOMATICOS

39. CARACTERISTICAS TECNICAS
CARACTERISTICAS - IEC 60947-2
Ue Tensión asignada de empleo
Ui Tensión asignada de aislamiento
Uimp Tensión asignada de resistencia a los choques
In Intensidad nominal
Ith Intensidad térmica convencional al aire libre
Ithe Intensidad térmica convencional en envolvente
Icu Intensidad nominal interrumpida
Icm Poder de cierre
Icu Poder de corte último
Ics Poder de corte de servicio
Icw Intensidad asignada de corta duración admisible
Ir Intensidad de regulación de sobrecarga ajustable
1,05 x Ir Intensidad convencional de no disparo
1,30 x Ir Intensidad convencional de disparo
Ii Intensidad de regulación de disparo instantáneo
Isd Intensidad de disparo de corto retardo
Características de tensión
Características de intensidad
Característica de cortocircuito
Característica de la unidad de
Control

40. DATOS
TECNICOS

42. CARACTERISTICAS DE TENSIÓN
• Tensión asignada de empleo (Ue) en (V).
• La tensión asignada de empleo de un aparato es un valor que, junto con la intensidad
asignada de empleo, determina el uso de dicho aparato y se toma como referencia para
definir los ensayos aplicables y la categoría de utilización. Para un valor de Ue
determinado se asume como Tensión Nominal Un
• Tensión asignada de aislamiento (Ui) en (V)
• Es la tensión a la cual se refieren los ensayos dieléctricos y las distancias de aislamiento
superficial. El valor máximo de la tensión nominal de empleo no puede sobrepasar en
ningún caso la tensión nominal de aislamiento.
• Tensión asignada soportada a impulso (Uimp) en (kV).
• Valor de cresta de una tensión a impulsos, de forma y polaridad determinadas, que el
aparato puede soportar sin dañarse en condiciones especificadas de ensayo. Se toma
como referencia para determinar las distancias de aislamiento al aire. Este valor
caracteriza la capacidad del dispositivo para soportar sobretensiones transitorias como
rayos (impulso normal 1,2/50 μs).

43. CARACTERISTICAS DE INTENSIDAD
• Corriente nominal (In).
• Corresponde a la corriente a la cual se refieren todas las especificaciones de
construcción y funcionamiento del dispositivo de protección. Es el valor máximo de la
corriente que el interruptor puede permitir circular sin interrumpir el circuito, sin que sus
partes alcancen valores que puedan generar una sobretemperatura y comprometer el
correcto funcionamiento del interruptor.
• Este valor se da siempre para una temperatura ambiente de 30 °C alrededor del
dispositivo conforme a la norma UNE-EN 60898-1 y de 40 °C conforme a la norma UNE-
EN 60947-2.
• Intensidad convencional térmica al aire libre (Ith)
• Es el valor máximo de corriente, definida por el constructor, que resulta de un ensayo de
calentamiento de 8 horas de forma tal que la elevación de la temperatura de los
diferentes componentes del aparato no sobrepase el límite definido por la norma.

44. • Intensidad convencional térmica en envolvente (Ithe)
• Es el valor de la intensidad térmica convencional bajo envolvente debe, ser como mínimo
igual al valor máximo de la intensidad asignada (nominal) de empleo (Ie) del material
bajo envolvente, en servicio de 8 horas.
• Intensidad Nominal Ininterrumpida (Icu).
• La intensidad asignada ininterrumpida de un material es un valor de intensidad, fijado por
el fabricante, que el material puede soportar en servicio ininterrumpido.

45. CARACTERISTICAS DE CORTOCIRCUITO
• Poder asignado de cierre en cortocircuito (Icm)
• El poder asignado de cierre en cortocircuito de un aparato es la máxima intensidad de
cortocircuito, asignada por el fabricante, a la que dicho interruptor automático es capaz
de cerrar a la tensión asignada de empleo, con la frecuencia asignada y con un factor de
potencia especificado en corriente alterna.
• Poder asignado de corte último en cortocircuito (Icu)
• El poder asignado de corte último en cortocircuito de un interruptor automático es la
máxima intensidad de cortocircuito que dicho interruptor puede cortar dos veces, con un
ciclo de operación O-t-CO (donde O representa una operación de desconexión
automática, t un intervalo de tiempo y CO una operación de conexión seguida de una
operación de desconexión automática), a la tensión de empleo correspondiente. Tras el
ciclo de apertura y cierre, no se requiere que el interruptor automático conduzca
permanentemente su corriente asignada.
• Poder asignado de corte de servicio en cortocircuito (Ics)
• El poder asignado de corte de servicio en cortocircuito de un interruptor automático es la
intensidad que dicho interruptor puede cortar tres veces, con un ciclo de operación O-t-
CO-t-CO (apertura, pausa, cierre-apertura, pausa, cierre-apertura), a una determinada
tensión de servicio (Ue) y con un factor de potencia dado. Después del ciclo, el
interruptor automático debe poder conducir su corriente asignada.

46. • Poder asignado de corte de servicio en cortocircuito (Ics)
• El poder asignado de corte de servicio en cortocircuito de un interruptor automático es la
intensidad que dicho interruptor puede cortar tres veces, con un ciclo de operación O-t-
CO-t-CO (apertura, pausa, cierre-apertura, pausa, cierre-apertura), a una determinada
tensión de servicio (Ue) y con un factor de potencia dado. Después del ciclo, el
interruptor automático debe poder conducir su corriente asignada.
• Intensidad asignada de corta duración (Icw)
• La intensidad asignada admisible de corta duración es aquélla que el interruptor
automático puede soportar en la posición de cerrado durante un tiempo corto en
condiciones de empleo y comportamiento especificados. El interruptor automático debe
poder soportar dicha intensidad durante todo el tiempo de retardo previsto para
garantizar la selectividad entre los interruptores automáticos conectados en serie.

47. CARACTERISTICAS DE LA UNIDAD DE
CONTROL
• Intensidad de regulación de sobrecarga ajustable (Ir).
• Ir está en función de In. Ir caracteriza la protección contra las sobrecargas. Para el
funcionamiento en sobrecarga, las intensidades convencionales de no disparo Ind y de
disparo Id son :
• Ind = 1,05 Ir
• Id = 1,30 Ir
• Id está dada por un tiempo convencional de disparo. Para una intensidad superior a Id, el
disparo por defecto térmico se hará según la curva a tiempo inverso. Ir el nombre de
Protección Largo Retardo (PLR).
• Intensidad de regulación de disparo instantáneo (Ii).
• Ii (en kA) está en función de In. Ii caracteriza la protección contra los cortocircuitos para
todas las categorías de interruptores. Para las sobreintensidades importantes (los
cortocircuitos) superiores al valor Ii, el interruptor debe cortar instantáneamente la
intensidad de defecto. Esta protección puede ser deshabilitada según la tecnología y el
tipo de interruptor (en particular los interruptores de categoría B).

48. • Intensidad de disparo de corto retardo (Isd).
• Isd (en kA eff.) está en función de Ir. Isd caracteriza la protección contra los corto
circuitos. La apertura del interruptor se hace según la curva de disparo por corto retardo:
 con una temporización tsd,
 o con I2t constante,
 o instantáneamente (análoga a la protección instantánea).
 Isd recibe el nombre de Protección Corto Retardo o (PCR).

49. INTERRUPTOR DE CAJA MOLDEADA

53. SELECTIVIDAD

54. CURVA DE DISPARO: REGULACIONES
t
I
0,4-0,5-0,6-0,7-0,6-0,9-0,95-1
x In
0,5s-1-2s-4s-8s-12s-16s-20s-24s
a 6 x Ir
1,5-2-2,5-3-4-5-6-8-10
x Ir
0 - 0,1 - 0,2 - 0,3 - 0,4 ON
20 - 80 - 140 - 230 – 350 s
0 - 0,1 - 0,2 - 0,3 - 0,4 OFF
80 - 140 -200 - 320 – 500 s
2-3-4-6-8-10-12-15-OFF
x In
Ir
tr
Isd
tsd
Ii

55. ENERGÍA ESPECÍFICA PASANTE E
INTERRUPTORES LIMITADORES
• El parámetro I2t en un automático, define la “energía específica“ que el interruptor deja
pasar ante un cortocircuito I durante un tiempo t.
• Con este valor se determina la capacidad de limitación del interruptor, un interruptor se
considera limitador cuando interrumpe corrientes de valor hasta el poder de cortocircuito
del aparato, operando de modo que el interruptor abre el circuito cuando el valor de
cresta es muy inferior al de la corriente presumible.
• Esto se consigue con un mecanismo rápido de apertura (t ≤ 3ms) que reduce la energía
específica pasante I2t a valores pequeños, con las siguientes ventajas:
a) reducción de los efectos térmicos y dinámicos del cortocircuito
b) reducción del tamaño del interruptor limitador a igualdad de poder de cortocircuito
c) reducción de emisiones de gas ionizante, partículas incandescentes, etc. al exterior,
evitando así consecuencias peligrosas
d) alta selectividad con fusibles o automáticos de cabecera.

59. CURVA DE
FUNCIONAMIENTO
• I: corriente real
• Ir: protección térmica contra
sobrecargas (ajuste de Ir = x In)
• Im: protección magnética contra
cortocircuitos (ajuste de Im = x Ir)
• Puesto que la abscisa de las curvas
expresa la relación I/Ir, modificar el
ajuste de Ir no cambia la
representación gráfica del disparo
térmico. Sin embargo, el Im del ajuste
magnético se puede leer directamente
(3,5 a 10 en este ejemplo).

61. • Se toma en consideración un interruptor
automático T4N 250, In = 250 A.
Mediante el trimmer de regulación
térmica, seleccionar el umbral de
corriente I1, por ejemplo, a 0.9
• x In (225 A); seleccionar el umbral de
actuación magnético I3, regulable de 5 a
10 x In, a 10 x In igual a 2500 A.
• Nótese que, en función de las
condiciones en las que se presenta la
sobrecarga, es decir, con interruptor
automático a régimen térmico o no, la
actuación del relé térmico varía
notablemente.
• Por ejemplo, para corriente de
sobrecarga de 2 x I1, el tiempo de
actuación se encuentra comprendido
entre 21,4 y 105,3 s para actuación en
caliente, y entre 105,3 y 357,8 s para
actuación en frío.
• Para valores de corriente de defecto
superiores a 2500 A, el interruptor
automático interviene con la protección
magnética instantánea.

62. CURVA DE
FUNCIONAMIENTO
• I: corriente real
• Ir: protección de retardo largo contra
sobrecargas (regulable: Ir = x In, 0,4 a 1 x
In)
• Tr: tiempo de acción de la protección de
retardo largo (regulable: 5 a 30 s) hasta 6 x
Ir
• Im: protección de retardo corto contra
cortocircuitos (regulable: Im = x Ir, 1,5 a 10
Ir)
• Tm: tiempo de acción de la protección de
retardo corto (regulable: 0 a 0,3 s)
• I2t constante (regulable a través de Tm).
• If: protección instantánea de umbral fijo
(fijo: 5 a 20 kA dependiendo del modelo)

63. t
I
Ir
tr
Isd
tsd
Ii
t
Ir
Isd
Relé TM
electromecánico
Unidad de Control
Electrónica
t(s)
t(ms)
I 8 a 10 In8a10 InIn In
CURVAS DE DISPARO
magnetotérmicas y electrónicas

64. tt
Ir
Isd
Relé TM
electromecánico
Unidad de Control
Electrónica
t(s)
t(ms)
I8a10 InIn
RELÉS DE DISPARO
Intensidad de
regulación de :
sobrecarga o LR
ajustable cuyo valor
máximo es In
I
Ir
tr
Isd
tsd
Ii
Unidad de Control
Electrónica
8 a 10 InIn
Intensidad de regulación del
umbral de respuesta de
tiempo inverso: sobrecarga o
LR, valor máximo In
• Ir es el valor de corriente que caracteriza la protección contra las sobrecargas, puede
tomar distintos valores, siendo In el valor máximo.

65. t
Ir
Isd
Relé TM
electromecánico
t(s)
t(ms)
I2 In 8a10 InIn
RELÉS DE DISPARO
Intensidad de
regulación de disparo
de Corto Retardo
umbral de respuesta a
tiempo constante:
cortocircuito o CR
t
I
Ir
tr
Isd
tsd
Ii
I 8 a 10 InIn
Intensidad de
regulación del
umbral de respuesta
a tiempo constante:
cortocircuito o CR
• Ir; valor de corriente que caracteriza la protección contra las sobrecargas, puede tomar
distintos valores, siendo In el valor máximo.

66. t
Ir
Isd
Relé TM
electromecánico
t(s)
t(ms)
I2 In 8a10 InIn
RELÉS DE DISPARO
Intensidad de
regulación del umbral
de respuesta a tiempo
constante:
cortocircuito o CR,
expresada en función
de In o Ir
t
I
Ir
tr
Isd
tsd
Ii
Unidad de Control
Electrónica
8 a 10 InIn
Elección de curvas de
disparo más o menos
rápidas para la
protección de
sobrecargas
• Isd; intensidad de regulación de disparo de corto retardo, esta en función de Ir y caracteriza
contra cortocircuitos de bajo valor. Isd es denominado como Protección de corto retardado o
PCR.

67. t
I
Ir
tr
Isd
tsd
Ii
t
Ir
Isd
Relé TM
electromecánico
Unidad de Control
Electrónica
t(s)
t(ms)
I 8 a 10 In2 In 8a10 InIn In
RELÉS DE DISPARO
Temporización (retardo)
de la respuesta a tiempo
constante, CR o
cortocircuitos

68. t
I
Ir
tr
Isd
tsd
Ii
t
Ir
Isd
Relé TM
electromecánico
Unidad de Control
Electrónica
t(s)
t(ms)
I 8 a 10 In2 In 8a10 InIn In
RELÉS DE DISPARO
Umbral de instantáneo a
partir del cual se hace
anula el tsd (temporización
de retardo)

69. CURVAS DE ENERGÍA ESPECÍFICA PASANTE
• Interruptor automático In = 160 A a
una tensión de 400 V.
• En las abscisas se indica la corriente
simétrica prevista de cortocircuito y
en las ordenadas se indican los
valores de la energía específica
pasante expresados en (kA)2s.
• En correspondencia de una corriente
de cortocircuito igual a 20 kA, el
interruptor automático deja pasar un
valor de I2t igual a 1,17 (kA)2s
(1170000 A2s).

70. CURVA DE LIMITACIÓN
• La figura siguiente indica el desarrollo de
la curva de limitación del interruptor
automático de In = 160 A.
• En las abscisas del diagrama se indica el
valor eficaz de la corriente simétrica
prevista de cortocircuito y en las
ordenadas se indica el valor de cresta de
la corriente de cortocircuito. El efecto de
limitación se puede evaluar comparando,
con corrientes de cortocircuito de igual
valor, el valor de cresta correspondiente a
la corriente prevista de cortocircuito (curva
A) con el valor de cresta limitado (curva
B).
• El interruptor automático de 400 V, para
una corriente de defecto de 40 kA, limita la
corriente de cortocircuito a 16,2 kA, con
una reducción aproximada de 68 kA con
respecto al valor de cresta de la corriente
prevista de cortocircuito de 84 kA.

71. Potencia, IC
mm,AWG
2
ΔV≤ 5(%)
I , ICC MAX CC Min
I IN Z≤
I t2 2 2
≤ K S
No
Si
No
Selectividad
No
Conductor e Interruptor
Automático seleccionados
Si
Si
I ,N Ue P Ic CC MAX≥,
Determinar la corriente del proyecto que debe circular
por el interruptor automático (Potencia)
Dimensionar la Sección (mm ) o Calibre (AWG) del
2
Conductor Criterio de la Máxima Corriente Admisible
Verificar la Caída de tensión al final del circuito para
ratificar o cambiar la Sección o Calibre del conductor,
determinar la máxima corriente admisible
Calcular la Máxima Corriente de Cortocircuito en los bornes
del Interruptor Automático y Mínimo al final del circuito.
Seleccionar el Interruptor Automático, considerando sus
características de funcionamiento e instalación.
Verificar la Protección del Conductor con el Interruptor
Automático
Verificar la Actuación Selectiva entre los diferentes los
diferentes Interruptores Automáticos
SELECCION - INTERRUPTOR AUTOMATICO

72. INTERRUPTORES
AUTOMATICOS
DIFERENCIALES
• También denominados como
Dispositivo Diferencial de
Corriente Residual (DDR) o
simplemente Interruptor
Diferencial.
• Protección eficaz contra
contactos directos e
indirectos.
• El uso esta vinculado a los
modos de Conexión a Tierra.
• El principio de funcionamiento
esta directamente vinculado
con la corriente que NO
retorna al circuito por el
conductor de retorno del
circuito.

73. PRINCIPIO DE FUNCIONAMIENTO

74. I1 I2
If=I1-I2
P
C
T
R

75. CLASIFICACION DE LOS DIFERENCIALES
• Interruptores Diferenciales dependiendo
de la forma de onda.
• Tipo de CA, sólo para corrientes alternas.
• Tipo A, para corrientes pulsatorias y/o
alternas con componentes de CC.
• Tipo B, para corrientes pulsatorias y/o
alternas con componentes de CC y fallo
constante de la corriente.
• Los interruptores diferenciales del tipo AC
son adecuados para todo tipo de sistemas
que tienen una corriente de tierra
sinusoidal. No son sensitivos a picos de
corrientes de derivación de hasta 250 A
(forma de onda 8/20) como en los casos de
un impulso de tensión sobrepuesto en la
alimentación principal (por ejemplo,
inserción de lámparas fluorescentes,
equipos de rayos X, sistemas de
procesamiento de datos y controles de
SCR).

76. • Los interruptores diferenciales del tipo A no son sensitivos a picos de corrientes
de derivación de hasta 250 A (forma de onda 8/20). Son particularmente
adecuados para la protección de sistemas en los cuales los equipos tienen
componentes electrónicos para rectificar la corriente o ajuste de corte de fase de
una cantidad física (temperatura de la velocidad, intensidad de luz,
etc..)suministrada directamente por la alimentación sin la necesidad de
transformadores aislados de clase I (clase II, por definición libre de derivaciones a
tierra). Estos aparatos pueden generar una derivación de la corriente pulsatoria
con componentes de CC que un interruptor diferencial del tipo A puede
reconocer.
Los interruptores diferenciales del tipo B son recomendados para su uso con
accionadores e inversores de motores para bombas, ascensores, maquinaria
textil, maquina herramienta etc.. ya que son capaces de reconocer una derivación
de corriente de forma continua con un nivel bajo de onda.
Los interruptores diferenciales del tipo A y AC cumplen con la normativa IEC/EN
61008/61009, mientras que el tipo B no están de momentos cubiertos por ningún
estándar para los sectores doméstico e industrial.

77. CURVA DE FUNCIONAMIENTO
• Sensibilidades (∆In).
• Alta sensibilidad AS: 6,10-30 mA.
• Media sensibilidad MS: 100-300 y 500
mA.
• Baja sensibilidad BS: 1-3-5-10 y 20 A.
• TIEMPO DE RESPUESTA.-
• Según el tiempo de disparo, los
interruptores diferenciales pueden
clasificarse como:
• a) Instantáneos, tipo G
• b) Selectivos, tipo S.

78. • Los interruptores diferenciales de baja sensibilidad (ΔIn > 30 mA) se utilizan en la
protección contra los contactos indirectos y riesgos de incendio y destrucción de
receptores. Viene coordinado con la resistencia de la instalación de tierra, según la
fórmula, donde
• UL = RT x IΔn
• RT Es la suma de las resistencias de la toma de tierra y de los conductores de
• protección de masas.
• IΔn Es la corriente diferencial-residual asignada.
• UL es la tensión de contacto límite convencional

79. RESISTENCIA DE PUESTA DE TIERRA
• En el caso de falla, daño del aislamiento el valor de la
corriente depende del valor de la resistencia de tierra.
• De acuerdo a la sensibilidad del interruptor diferencial,
los valores del sistema de tierra, podrán tener los
siguientes valores.
F
N
RS RC
PE
DR
Uc
Id
Sensibilidad
∆I 50 (V) 25 (V)
3 (A) 16 (Ω) 8 (Ω)
1 (A) 50 (Ω) 25 (Ω)
500 (mA) 100 (Ω) 50 (Ω)
300 (mA) 166 (Ω) 83 (Ω)
30 (mA) 1660 (Ω) 833 (Ω)
Resistencia Max. Tierra
Valores de las resistencias de puestas a tierra
máximas en función de la sensibilidad y la
tensión máxima de contacto (UL)

80. COMBINACIÓN INTERRUPTOR AUTOMÁTICO
E INTERRUPTOR DIFERENCIAL
• las corrientes asignadas de los dos elementos
pueden ser iguales: Ind ≥ In1, aunque es muy
recomendable sobrecalibrar el interruptor
diferencial respecto al magnetotérmico de
forma que Ind ≥ 1,4 In1.
• Si el interruptor diferencial está situado aguas
arriba de un grupo de circuitos protegidos por
interruptores magnetotérmicos del mismo
número de polos que el ID, la corriente
asignada del interruptor diferencial Ind se elige
en función de:
• Ind ≥ Ks (In1 + In2 + In3 + In4).

81. PROTECCION DE MOTORES
CIRCUITOS ELECTRONICOS
• La curva K para los
motores, el límite de
actuación instantánea o
magnética de la curva
es mayor a la corriente
de punta de la corriente
de arranque.
• La curva Z, es para uso
de los circuitos de
equipos electrónicos.
t(S)
t(a)
t(s)
I(a)
P

82. GUARDAMATOR
• El guardamotor (también llamado disyuntor magnetotérmico o protector de motor) es un
dispositivo de protección contra los cortocircuitos, dentro de los límites de su poder de
corte a través de disparadores magnéticos (un disparador por fase). También protegen
contra los contactos indirectos. Por su constitución, también podrá usarse en circuitos
convencionales.

83. GUARDAMATOR
• El guardamotor integrado al circuito de mando, contactor

84. • Dependiendo del tipo de circuito que se desee proteger (motor, distribución,...) el umbral
de disparo magnético se situará entre 3 y 15 veces la corriente térmica Ith. Dependiendo
del guardamotor, dicho umbral de disparo puede ser fijo o ajustable por el usuario.
• Todos los guardamotores pueden realizar cortes omnipolares, ya que la puesta en
funcionamiento de un sólo disparador magnético basta para abrir simultáneamente todos
los polos. Por ello, se garantiza la capacidad de seccionamiento
• Cuando la corriente de cortocircuito (Icc) no es muy elevada, los guardamotores
funcionan a mayor velocidad que los fusibles.
• CARACTERISTICAS TECNICAS PRINCIPALES.
• Poder de corte.
• Es el valor máximo estimado de corriente de cortocircuito que puede interrumpir un
guardamotor con una tensión y en unas condiciones determinadas. Se expresa en kA
eficaces simétricos. La norma IEC 947-2 define dos valores para el poder de corte de los
guardamotores:
• Poder asignado de corte último (Icu)
• Es el valor eficaz máximo de corriente que permite realizar un corte correctamente y a
continuación una operación de cierre-apertura.
• Es prácticamente igual al poder de corte Icn De la norma IEC 157-1.
• Poder asignado de corte de servicio (Ics)

85. CURVA DE FUNCIONAMIENTO

86. Interruptores automáticos para protección de
motores
• Un sistema tradicional, que prevé un interruptor
automático para la protección contra el cortocircuito,
un relé térmico para la protección contra la
sobrecarga y la falta o desequilibrio de fase, y un
contactor para la maniobra del motor.
a
b
ATL
0.01
0.1
1
10
100
1000
Tiempo (s)
c
Ir 5 10 Im 100 1000 Corriente (A)
Icc
Rele térmico
Protegido
Inicio del riesgo
de daño
(ti)
t(a)
I(a)
Lc

87. Interruptores
automáticos con
relés sólo
magnéticos
Curvas tiempo-corriente
para protección motores
160 (A)

88. Relés sólo Magnéticos
Regulable
Curvas tiempo-corriente para
protección motores
160 – 250 (A)

89. Interruptores automáticos con relés electrónicos
Curvas tiempo-corriente para protección motores
160 (A)
250/320 (A)

90. Interruptores automáticos
para protección de motores
• Un sistema de protección integrada, Relé
PR222MP que garantiza la protección:
• L; contra sobrecorrientes, de 0.4 a 1xIN.
• Clase 10A, Clase 10, Clase 20 y Clase 30.
• R: protección contra rotor bloqueado, de 3 a 10
xIN.
• I>>>; protección contra cortocircuito, hasta 13
veces fijo y 12.5 regulable.
• U; falta de fase o el desequilibrio de la misma, de
0.4 con 4 segundos y 0.4 a 0.9 IN, con tiempo
regulable entre 1 y 10 s.
• En particular, durante la selección de estos
dispositivos hay que considerar diferentes
factores como:
• – La potencia del motor
• – El esquema y el tipo de arranque
• – El tipo de motor: con rotor de jaula o con rotor
bobinado
• – La corriente de defecto en el punto de la red en

91. • l1 = corriente de actuación función L
• l3 = corriente de actuación función I
• I5 = corriente de actuación función R
• t5 = tiempo de actuación función R
• I6 = corriente de actuación función U
• t6 = tiempo de actuación función U
• le = corriente de servicio asignada del motor
• la = corriente de arranque del motor
• Ip = valor de cresta de la corriente subtransitoria de
arranque
• ta = tiempo de arranque del motor
• tp = duración de la fase subtransitoria de arranque
• m = curva típica de arranque del motor
• c = ejemplo de curva tiempo-corriente de un interruptor
automático de protección de los motores con relé
electrónico
• Las diferentes curvas de las funciones, ricas en
regulaciones de umbrales y tiempos, permiten diseñar una
curva global de intervención, realmente cercana a la curva
de arranque del motor, optimizando la protección

94. INTERRUPTOR AUTOMATICO - BASTIDOR

95. UNIDAD DE PROTECCION ELECTRONICA
• Los interruptores
automáticos de
bastidor abierto
DMX3 tienen
modernas unidades
de protección que
permiten un ajuste
muy preciso de las
condiciones de
protección
manteniendo al
mismo tiempo una
selectividad total con
los dispositivos
aguas abajo.
