El documento proporciona información sobre cercas eléctricas. Describe cómo funcionan los sistemas de cercas eléctricas, incluidos los componentes clave como el energizador, los aisladores, los conductores y la instalación. También explica los riesgos eléctricos asociados y cómo las cercas eléctricas brindan seguridad sin ser letales.

2. Petrus van Musschenbroek
(1692-1761)

3. “Bruscamente mi mano derecha fue sacudida
violentamente y todo mi cuerpo también fue sacudido como
por la descarga de un arma de fuego, mis brazos y todo mi
cuerpo se sacudieron violentamente de hecho, creí que
había llegado el final de mi vida.” (1748).
la cerca electrificada fue desarrollado en 1936-1937 por,
Nueva Zelandia inventor William "Bill" Sr. Gallagher
construido a partir de una bobina de encendido del coche
1964 fue patentado por Phillips, inventor de Nueva
Zelandia, Doug Phillips, inventó el cerco eléctrico basado en
un condensador de alta. Esto aumentó el rango de unos
pocos cientos de metros a 35 millas (56,32 Km)

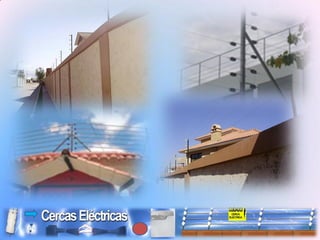

4. Una cerca electrificada es un sistemas de seguridad que
impide desde el perímetro de su propiedad que el ratero
entre a su casa.
¿QUE ES UNA CERCA ELECTRICA?

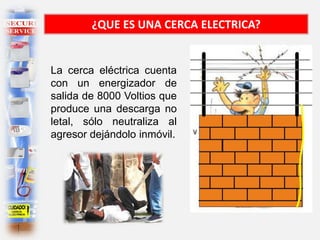

5. La cerca eléctrica cuenta
con un energizador de
salida de 8000 Voltios que
produce una descarga no
letal, sólo neutraliza al
agresor dejándolo inmóvil.
¿QUE ES UNA CERCA ELECTRICA?

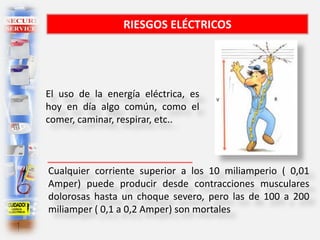

6. RIESGOS ELÉCTRICOS
El uso de la energía eléctrica, es
hoy en día algo común, como el
comer, caminar, respirar, etc..
Cualquier corriente superior a los 10 miliamperio ( 0,01
Amper) puede producir desde contracciones musculares
dolorosas hasta un choque severo, pero las de 100 a 200
miliamper ( 0,1 a 0,2 Amper) son mortales

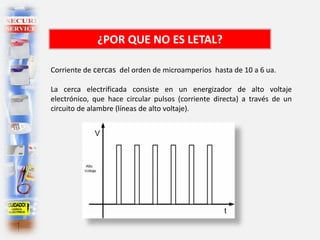

7. La cerca electrificada consiste en un energizador de alto voltaje
electrónico, que hace circular pulsos (corriente directa) a través de un
circuito de alambre (líneas de alto voltaje).
¿POR QUE NO ES LETAL?
Corriente de cercas del orden de microamperios hasta de 10 a 6 ua.

8. ARCO ELÉCTRICO
Fue descubierto y demostrado
por primera vez por el químico
británico Humphry Davy en
1800.
Tipo de descarga eléctrica continua que
genera luz y calor ,formada entre dos
electrodos dentro de una atmósfera de
gas a baja presión o al aire libre.

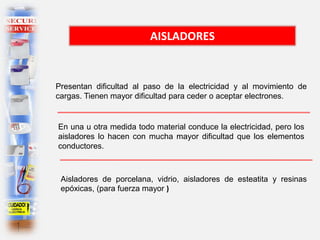

9. AISLADORES
Presentan dificultad al paso de la electricidad y al movimiento de
cargas. Tienen mayor dificultad para ceder o aceptar electrones.
Aisladores de porcelana, vidrio, aisladores de esteatita y resinas
epóxicas, (para fuerza mayor )
En una u otra medida todo material conduce la electricidad, pero los
aisladores lo hacen con mucha mayor dificultad que los elementos
conductores.

10. AISLADORES PARA CERCAS
AISLADOR TERMINAL PERA
AISLADOR CILÍNDRICO
TERMINAL
AISLADOR SOMBRERO PUNTILLA
AISLADOR CERCA VIVA
AISLADOR FIJO TORNILLO
AISLADOR TIPO CARRETA

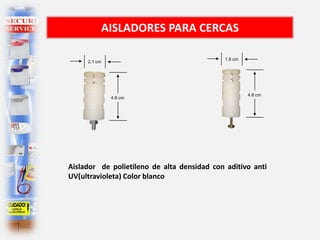

11. AISLADORES PARA CERCAS
4.8 cm
2.1 cm
4.8 cm
1.8 cm
Aislador de polietileno de alta densidad con aditivo anti
UV(ultravioleta) Color blanco

12. AISLADORES PARA CERCAS
Perfiles o asta con aisladores ,óptimo para cercas eléctricas
5 x 18 mm
75 cm

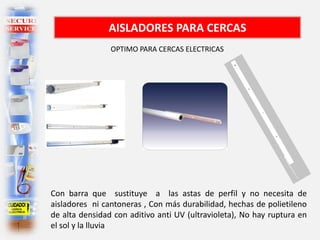

13. AISLADORES PARA CERCAS
OPTIMO PARA CERCAS ELECTRICAS
Con barra que sustituye a las astas de perfil y no necesita de
aisladores ni cantoneras , Con más durabilidad, hechas de polietileno
de alta densidad con aditivo anti UV (ultravioleta), No hay ruptura en
el sol y la lluvia

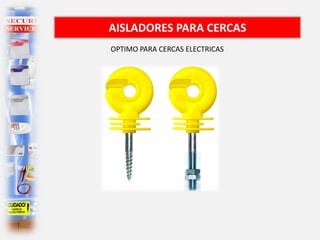

14. AISLADORES PARA CERCAS
OPTIMO PARA CERCAS ELECTRICAS

15. Tienen facilidad para permitir el movimiento de cargas y sus átomos
se caracterizan por tener muchos electrones libres y aceptarlos o
cederlos con facilidad, por lo tanto son materiales que conducen la
electricidad. Cobre, Aluminio, Plata y Oro ,otros metales
Alambre galvanizado AWG 20
Cable con aislación para alta tensión
CONDUCTORES

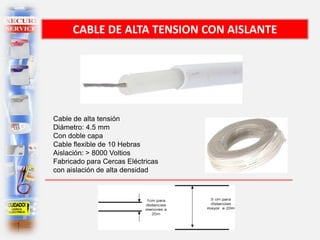

16. CABLE DE ALTA TENSION CON AISLANTE
Cable de alta tensión
Diámetro: 4.5 mm
Con doble capa
Cable flexible de 10 Hebras
Aislación: > 8000 Voltios
Fabricado para Cercas Eléctricas
con aislación de alta densidad

17. Todos los tipos de Alambre Galvanizado se suministran de
acuerdo a las normas internacionales de calidad en los
conceptos de:
Diámetro uniforme a todo lo largo del rollo.
Espesor de la capa de zinc.
Adherencia de la capa de zinc.
Brillantez.
Homogeneidad de la capa de zinc.
Rollos continuos, de extremo a extremo (sin cortes).
ALAMBRE GALVANIZADO AWG 20

18.  Baja necesidad de
mantenimiento.
ALAMBRE ACERO INOXIDABLE
Las principales ventajas del galvanizado son:
 Buena duración a la
corrosión atmosférica
 Elevada resistencia
mecánica.

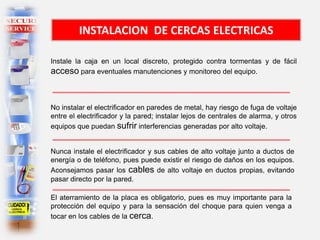

19. INSTALACION DE CERCAS ELECTRICAS
Instale la caja en un local discreto, protegido contra tormentas y de fácil
acceso para eventuales manutenciones y monitoreo del equipo.
No instalar el electrificador en paredes de metal, hay riesgo de fuga de voltaje
entre el electrificador y la pared; instalar lejos de centrales de alarma, y otros
equipos que puedan sufrir interferencias generadas por alto voltaje.
Nunca instale el electrificador y sus cables de alto voltaje junto a ductos de
energía o de teléfono, pues puede existir el riesgo de daños en los equipos.
Aconsejamos pasar los cables de alto voltaje en ductos propias, evitando
pasar directo por la pared.
El aterramiento de la placa es obligatorio, pues es muy importante para la
protección del equipo y para la sensación del choque para quien venga a
tocar en los cables de la cerca.

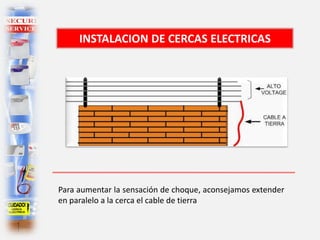

20. Para aumentar la sensación de choque, aconsejamos extender
en paralelo a la cerca el cable de tierra
INSTALACION DE CERCAS ELECTRICAS

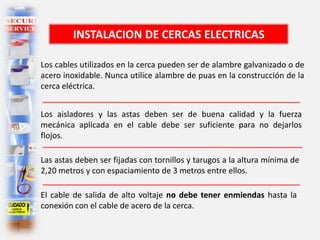

21. Los cables utilizados en la cerca pueden ser de alambre galvanizado o de
acero inoxidable. Nunca utilice alambre de puas en la construcción de la
cerca eléctrica.
Los aisladores y las astas deben ser de buena calidad y la fuerza
mecánica aplicada en el cable debe ser suficiente para no dejarlos
flojos.
Las astas deben ser fijadas con tornillos y tarugos a la altura mínima de
2,20 metros y con espaciamiento de 3 metros entre ellos.
El cable de salida de alto voltaje no debe tener enmiendas hasta la
conexión con el cable de acero de la cerca.
INSTALACION DE CERCAS ELECTRICAS

22. Observe atentamente
y siga rigurosamente
las medidas para
instalación en la figura
al lado.
INSTALACION DE CERCAS ELECTRICAS

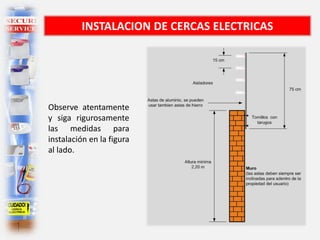

23. Observe atentamente
y siga rigurosamente
las medidas para
instalación en la figura
al lado.
INSTALACION DE CERCAS ELECTRICAS

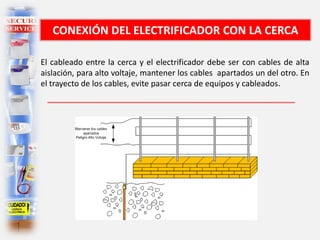

24. CONEXIÓN DEL ELECTRIFICADOR CON LA CERCA
El cableado entre la cerca y el electrificador debe ser con cables de alta
aislación, para alto voltaje, mantener los cables apartados un del otro. En
el trayecto de los cables, evite pasar cerca de equipos y cableados.

25. CONEXIÓN A TIERRA
Exceptuando los aparatos doble aislados o, conectados mediante
un transformador de aislamiento con secundario a no más de 50
Volts todas las partes metálicas que puedan llegar a estar
energizadas de equipos conectados mediante cordón, deben ser
puestas a tierra en las casas donde existen:
En los sistemas en c.a. de dos hilos , fase y neutro , el neutro se
conecta a tierra
Equipos Conectados por cordón y clavija
Lavadoras, secadoras y maquinas lavaplatos, computadoras,
y equipos eléctricos de acuarios.
Herramientas manuales portátiles.
Los aparatos motorizados como: podadoras y limpiadoras de
pisos

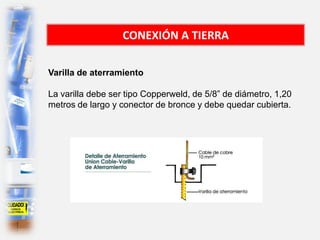

26. CONEXIÓN A TIERRA
Varilla de aterramiento
La varilla debe ser tipo Copperweld, de 5/8” de diámetro, 1,20
metros de largo y conector de bronce y debe quedar cubierta.

27. CONEXIÓN A TIERRA
El aumento de la
humedad del
suelo rápidamente
puede disminuir
su resistencia.
Resistividad del suelo
Del suelo (tipo) Resistividad(Ωm)
Terreno pantanoso 2 – 2.7
Marga y arcilla 4 - 150
Tiza 60 – 400
Arena 90 – 8000
Turba mas de 200
Grava arenosa 300 – 500
Roca mas de 1000

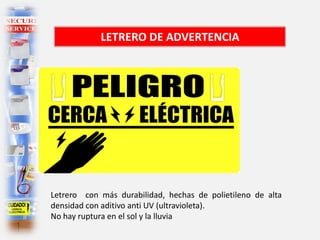

28. LETRERO DE ADVERTENCIA
Letrero con más durabilidad, hechas de polietileno de alta
densidad con aditivo anti UV (ultravioleta).
No hay ruptura en el sol y la lluvia

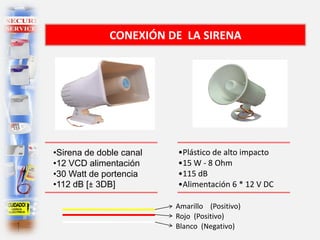

29. CONEXIÓN DE LA SIRENA
•Sirena de doble canal
•12 VCD alimentación
•30 Watt de portencia
•112 dB [± 3DB]
•Plástico de alto impacto
•15 W - 8 Ohm
•115 dB
•Alimentación 6 * 12 V DC
Amarillo (Positivo)
Rojo (Positivo)
Blanco (Negativo)

31. SECURITY SERVICE

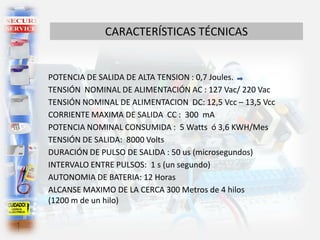

32. CARACTERÍSTICAS TÉCNICAS
POTENCIA DE SALIDA DE ALTA TENSION : 0,7 Joules.
TENSIÓN NOMINAL DE ALIMENTACIÓN AC : 127 Vac/ 220 Vac
TENSIÓN NOMINAL DE ALIMENTACION DC: 12,5 Vcc – 13,5 Vcc
CORRIENTE MAXIMA DE SALIDA CC : 300 mA
POTENCIA NOMINAL CONSUMIDA : 5 Watts ó 3,6 KWH/Mes
TENSIÓN DE SALIDA: 8000 Volts
DURACIÓN DE PULSO DE SALIDA : 50 us (microsegundos)
INTERVALO ENTRE PULSOS: 1 s (un segundo)
AUTONOMIA DE BATERIA: 12 Horas
ALCANSE MAXIMO DE LA CERCA 300 Metros de 4 hilos
(1200 m de un hilo)

33. El equipo tiene como objetivo electrificar y monitorear los
cables de una cerca eléctrica contra el corte o
aterramiento.
EL EQUIPO GCP 10000 CR-S

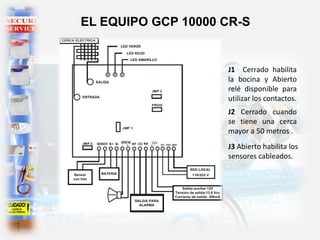

34. EL EQUIPO GCP 10000 CR-S
J1 Cerrado habilita
la bocina y Abierto
relé disponible para
utilizar los contactos.
J2 Cerrado cuando
se tiene una cerca
mayor a 50 metros .
J3 Abierto habilita los
sensores cableados.

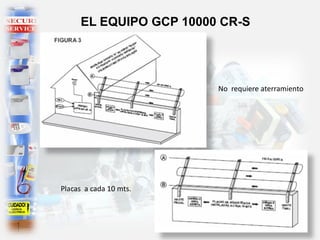

35. EL EQUIPO GCP 10000 CR-S
No requiere aterramiento
Placas a cada 10 mts.

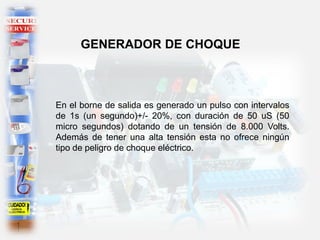

36. En el borne de salida es generado un pulso con intervalos
de 1s (un segundo)+/- 20%, con duración de 50 uS (50
micro segundos) dotando de un tensión de 8.000 Volts.
Además de tener una alta tensión esta no ofrece ningún
tipo de peligro de choque eléctrico.
GENERADOR DE CHOQUE

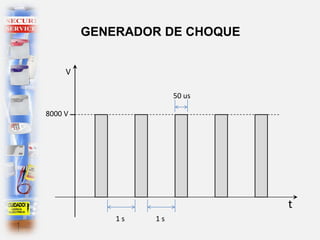

37. 1 s 1 s
50 us
V
t
8000 V
GENERADOR DE CHOQUE

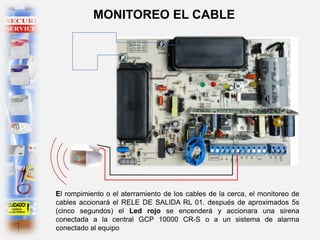

38. El rompimiento o el aterramiento de los cables de la cerca, el monitoreo de
cables accionará el RELE DE SALIDA RL 01. después de aproximados 5s
(cinco segundos) el Led rojo se encenderá y accionara una sirena
conectada a la central GCP 10000 CR-S o a un sistema de alarma
conectado al equipo
MONITOREO EL CABLE

39. El valor máximo de la resistencia de la cerca no debe sobrepasar los 29000
ohms, caso contrario el equipo detecta como una falsa alarma.
MONITOREO EL CABLE
El alambre inoxidable 0.60 mm de diámetro tiene una resistencia de 6000
ohms a 2380 metros .

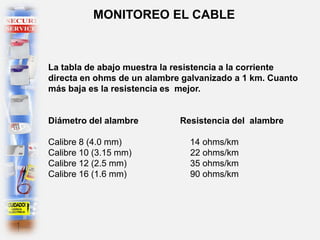

40. MONITOREO EL CABLE
La tabla de abajo muestra la resistencia a la corriente
directa en ohms de un alambre galvanizado a 1 km. Cuanto
más baja es la resistencia es mejor.
Diámetro del alambre Resistencia del alambre
Calibre 8 (4.0 mm) 14 ohms/km
Calibre 10 (3.15 mm) 22 ohms/km
Calibre 12 (2.5 mm) 35 ohms/km
Calibre 16 (1.6 mm) 90 ohms/km

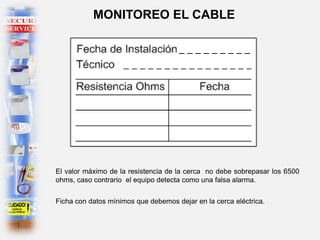

41. El valor máximo de la resistencia de la cerca no debe sobrepasar los 6500
ohms, caso contrario el equipo detecta como una falsa alarma.
MONITOREO EL CABLE
Ficha con datos mínimos que debemos dejar en la cerca eléctrica.

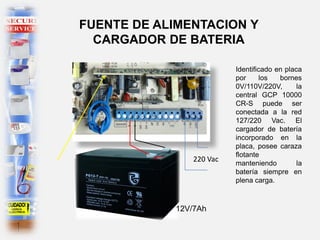

42. Identificado en placa
por los bornes
0V/110V/220V, la
central GCP 10000
CR-S puede ser
conectada a la red
127/220 Vac. El
cargador de batería
incorporado en la
placa, posee caraza
flotante
manteniendo la
batería siempre en
plena carga.
FUENTE DE ALIMENTACION Y
CARGADOR DE BATERIA
220 Vac
12V/7Ah

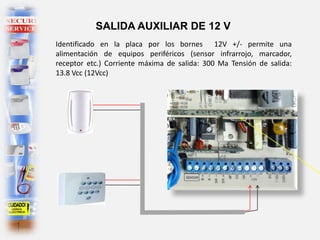

43. Identificado en la placa por los bornes 12V +/- permite una
alimentación de equipos periféricos (sensor infrarrojo, marcador,
receptor etc.) Corriente máxima de salida: 300 Ma Tensión de salida:
13.8 Vcc (12Vcc)
SALIDA AUXILIAR DE 12 V

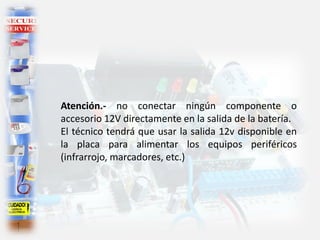

44. Atención.- no conectar ningún componente o
accesorio 12V directamente en la salida de la batería.
El técnico tendrá que usar la salida 12v disponible en
la placa para alimentar los equipos periféricos
(infrarrojo, marcadores, etc.)

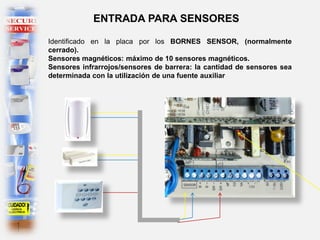

45. Identificado en la placa por los BORNES SENSOR, (normalmente
cerrado).
Sensores magnéticos: máximo de 10 sensores magnéticos.
Sensores infrarrojos/sensores de barrera: la cantidad de sensores sea
determinada con la utilización de una fuente auxiliar
ENTRADA PARA SENSORES

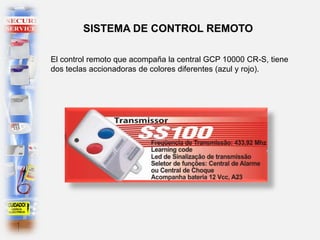

46. El control remoto que acompaña la central GCP 10000 CR-S, tiene
dos teclas accionadoras de colores diferentes (azul y rojo).
SISTEMA DE CONTROL REMOTO

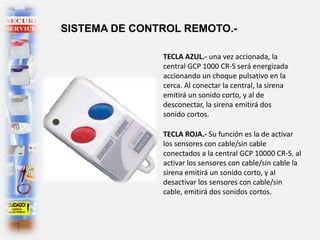

47. TECLA ROJA.- Su función es la de activar
los sensores con cable/sin cable
conectados a la central GCP 10000 CR-S. al
activar los sensores con cable/sin cable la
sirena emitirá un sonido corto, y al
desactivar los sensores con cable/sin
cable, emitirá dos sonidos cortos.
SISTEMA DE CONTROL REMOTO.-
TECLA AZUL.- una vez accionada, la
central GCP 1000 CR-S será energizada
accionando un choque pulsativo en la
cerca. Al conectar la central, la sirena
emitirá un sonido corto, y al de
desconectar, la sirena emitirá dos
sonido cortos.

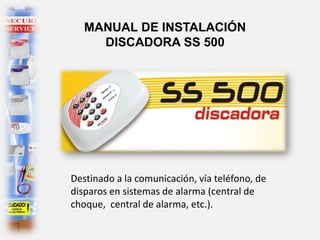

48. MANUAL DE INSTALACIÓN
DISCADORA SS 500
Destinado a la comunicación, vía teléfono, de
disparos en sistemas de alarma (central de
choque, central de alarma, etc.).

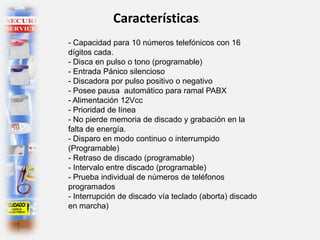

49. Características:
- Capacidad para 10 números telefónicos con 16
dígitos cada.
- Disca en pulso o tono (programable)
- Entrada Pánico silencioso
- Discadora por pulso positivo o negativo
- Posee pausa automático para ramal PABX
- Alimentación 12Vcc
- Prioridad de línea
- No pierde memoria de discado y grabación en la
falta de energía.
- Disparo en modo continuo o interrumpido
(Programable)
- Retraso de discado (programable)
- Intervalo entre discado (programable)
- Prueba individual de números de teléfonos
programados
- Interrupción de discado vía teclado (aborta) discado
en marcha)

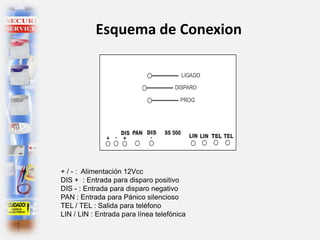

50. Esquema de Conexion
+ / - : Alimentación 12Vcc
DIS + : Entrada para disparo positivo
DIS - : Entrada para disparo negativo
PAN : Entrada para Pánico silencioso
TEL / TEL : Salida para teléfono
LIN / LIN : Entrada para línea telefónica

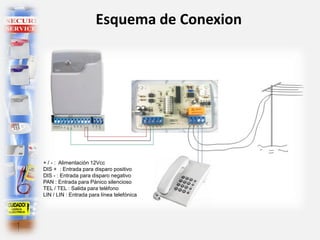

51. Esquema de Conexion
+ / - : Alimentación 12Vcc
DIS + : Entrada para disparo positivo
DIS - : Entrada para disparo negativo
PAN : Entrada para Pánico silencioso
TEL / TEL : Salida para teléfono
LIN / LIN : Entrada para línea telefónica

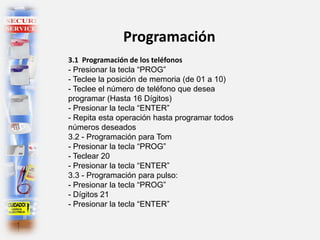

52. Programación
3.1 Programación de los teléfonos
- Presionar la tecla “PROG”
- Teclee la posición de memoria (de 01 a 10)
- Teclee el número de teléfono que desea
programar (Hasta 16 Dígitos)
- Presionar la tecla “ENTER”
- Repita esta operación hasta programar todos
números deseados
3.2 - Programación para Tom
- Presionar la tecla “PROG”
- Teclear 20
- Presionar la tecla “ENTER”
3.3 - Programación para pulso:
- Presionar la tecla “PROG”
- Dígitos 21
- Presionar la tecla “ENTER”

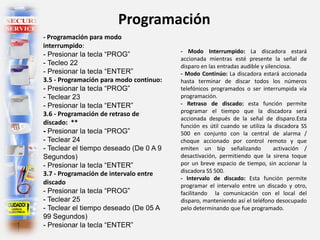

53. Programación
- Programación para modo
interrumpido:
- Presionar la tecla “PROG”
- Tecleo 22
- Presionar la tecla “ENTER”
3.5 - Programación para modo continuo:
- Presionar la tecla “PROG”
- Teclear 23
- Presionar la tecla “ENTER”
3.6 - Programación de retraso de
discado: **
- Presionar la tecla “PROG”
- Teclear 24
- Teclear el tiempo deseado (De 0 A 9
Segundos)
- Presionar la tecla “ENTER”
3.7 - Programación de intervalo entre
discado
- Presionar la tecla “PROG”
- Teclear 25
- Teclear el tiempo deseado (De 05 A
99 Segundos)
- Presionar la tecla “ENTER”
- Modo Interrumpido: La discadora estará
accionada mientras esté presente la señal de
disparo en las entradas audible y silenciosa.
- Modo Continúo: La discadora estará accionada
hasta terminar de discar todos los números
telefónicos programados o ser interrumpida vía
programación.
- Retraso de discado: esta función permite
programar el tiempo que la discadora será
accionada después de la señal de disparo.Esta
función es útil cuando se utiliza la discadora SS
500 en conjunto con la central de alarma /
choque accionado por control remoto y que
emiten un bip señalizando activación /
desactivación, permitiendo que la sirena toque
por un breve espacio de tiempo, sin accionar la
discadora SS 500.
- Intervalo de discado: Esta función permite
programar el intervalo entre un discado y otro,
facilitando la comunicación con el local del
disparo, manteniendo así el teléfono desocupado
pelo determinando que fue programado.

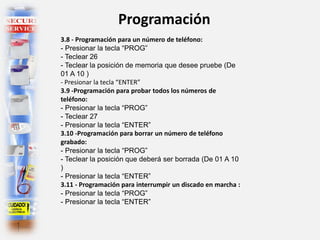

54. Programación
3.8 - Programación para un número de teléfono:
- Presionar la tecla “PROG”
- Teclear 26
- Teclear la posición de memoria que desee pruebe (De
01 A 10 )
- Presionar la tecla “ENTER”
3.9 -Programación para probar todos los números de
teléfono:
- Presionar la tecla “PROG”
- Teclear 27
- Presionar la tecla “ENTER”
3.10 -Programación para borrar un número de teléfono
grabado:
- Presionar la tecla “PROG”
- Teclear la posición que deberá ser borrada (De 01 A 10
)
- Presionar la tecla “ENTER”
3.11 - Programación para interrumpir un discado en marcha :
- Presionar la tecla “PROG”
- Presionar la tecla “ENTER”

55. Esquema de Conexion
+ / - : Alimentación 12Vcc
DIS + : Entrada para disparo positivo
DIS - : Entrada para disparo negativo
PAN : Entrada para Pánico silencioso
TEL / TEL : Salida para teléfono
LIN / LIN : Entrada para línea telefónica

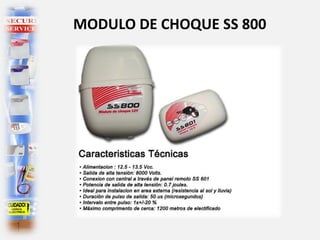

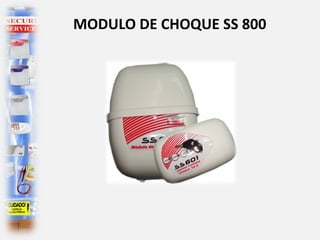

56. MODULO DE CHOQUE SS 800

57. MODULO DE CHOQUE SS 800

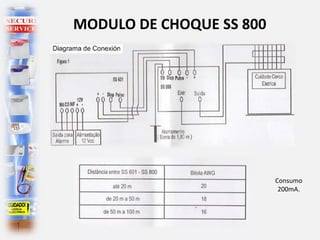

58. MODULO DE CHOQUE SS 800
Consumo
200mA.

59. COMENTARIOS
Su turno …

60. Gracias por su atención
Ing. Juan Onofre Copa Mayorga
SERVICIO TECNICO DSS SRL
Cel. 72107842
Email:
serviciotecnico@dss.com.bo
j_o_c_m@hotmail.com
