Este documento proporciona instrucciones sobre cómo normalizar la acotación en planos de ingeniería. Explica las normas generales de acotación, los términos utilizados, los elementos de la acotación, los diferentes tipos de acotación para aristas, diámetros y radios, e indicaciones especiales para ángulos, arcos y cuerdas. El objetivo es definir completamente las piezas mediante cotas mínimas, colocadas en la vista más clara y expresadas en la misma unidad.

1. Normalización
acotación

2. Indice
• Aplicación de las cotas: Normas Generales de Acotación
• Términos de acotación
• Elementos de la acotación
• Tipos de Acotación
• Tipos de flechas. Símbolos que preceden a la cifra de cota
• Método de acotación
- Acotación de aristas
- Acotación de diámetros
- Acotación de radios
6. Indicaciones especiales: acotación de arcos, cuerdas y
ángulos

3. Normas Generales de Acotación
 Aparecerán las cotas necesarias para que la pieza
quede definida.
 Las cotas no deben repetirse, se colocarán las
mínimas necesarias.
 Las cotas se colocarán en la vista que mejor
defina la magnitud acotada.
 Todas las cotas se expresarán en la misma unidad.
 Las cotas se leerán desde abajo (horizontales) y
desde la derecha (ver ticales).
 Las cifras de cota quedarán encima de la línea de
cota y en su misma dirección.

4. Términos de acotación
• Cota funcional: Cota que tiene una importancia esencial
funcional
en la función o funciones asignadas a una pieza
• Cota no funcional: Cota que no es esencial para la
funcional
función de una pieza
• Cota auxiliar: Cota dada solo para información y cuyo
auxiliar
valor se puede deducir de otras cotas del plano
• ¿Qué es un elemento? Un elemento es una
característica individual de la pieza tal como una superficie
plana, una superficie cilíndrica, dos superficies paralelas, un
chaflán...

5. Elementos de la Acotación
Líneas auxiliares de cota Línea de cota Flechas Cota
2 mm. 59
7 mm.
La línea de cota
estará separada
como mínimo de la
arista 7 mm.
Las líneas auxiliares
de cota sobresaldrán
de la línea de cota 2
mm.

6. Tipos de Acotación MEDIANTE COTAS
EN PARALELO
EN SERIE
SUPERPUESTAS
150
150
420
640
420
150 270
640 220

7. Acotación por coordenadas
CON TABLA:
Se colocan las
X = 50 D coordenadas en
Y = 45
forma de tabla
Punto TABLA : Y
SIN X
B
X = 15 ASe colocan las
0 10
Y = 25
coordenadas al
B lado 15 cada25
de
C 45
punto -5
A
X=0
Y = 10
D 50 45
X = 45
C
Y = -5

8. Tipos de Flechas
• Hay diferentes
tipos de flechas
normalizadas;
estos son algunos
de ellos

9. Símbolos que preceden a la cifra de cota
Diámetro SR Radio de esfera
R Radio S Diámetro de esfera
Cuadrado

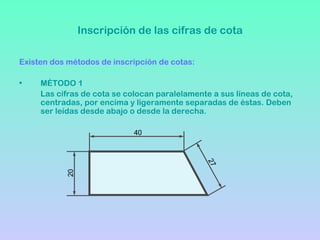

10. Inscripción de las cifras de cota
Existen dos métodos de inscripción de cotas:
• MÉTODO 1
Las cifras de cota se colocan paralelamente a sus líneas de cota,
centradas, por encima y ligeramente separadas de éstas. Deben
ser leídas desde abajo o desde la derecha.
40
27
20

11. Inscripción de las cifras de cota
• MÉTODO 2
Las cifras deben inscribirse para ser leídas desde abajo. Las líneas
de cota no horizontales se cortan a la mitad para poner la cifra.
50
18
24

12. Acotación de Aristas
...ni líneas de cota no conellas...
...ni ser continuación de los
Las pueden coincidir pueden
ejes
coincidir con las aristas...

13. Acotación de Aristas
Se trazan
perpendiculares a la
Las líneas de simetría
línea a acotar o en
se pueden utilizar
algunos casos oblicuas
como líneas auxiliares
siendo siempre
de cota.
paralelas entre ellas.
Las piezas con chaflanes o
redondeadas se acotaran entre los
puntos de intersección de las
prolongaciones de las aristas.
Las líneas de referencia y las de cota
no se deben cortar.

14. Acotación de Aristas
Las líneas de acotación no se cruzan entre
si ni con ninguna otra línea.

15. Acotación de Aristas
Las líneas de acotación en serie se colocan
alineadas.

16. Acotación de Aristas
Las líneas de acotación no se cruzan entre si ni con
ninguna otra línea.
Para evitarlo en la acotación en paralelo
colocaremos las cotas mayores más alejadas y las
menores más cerca de la figura.

17. Acotación de Aristas
Si las flechas cota tiene poco las cifras se sacarán con
la cifra de quedan ...y
Si las flechas no se pueden
espacio se se sacan
muy juntas colocará fuera, a línea de referencia man-
una
sacar afuera se sustituyen por
la derecha
fuera de las líneas teniendo su
un punto... dirección.
auxiliares
45 156 35 50

18. Acotación de Diámetros
•Los arcos mayores de 180º
se acotarán con su diámetro.
•La línea de cota no puede
coincidir con los ejes de
simetría.
35
30 •Las líneas de cota se
30 colocarán en diferentes
ángulos.

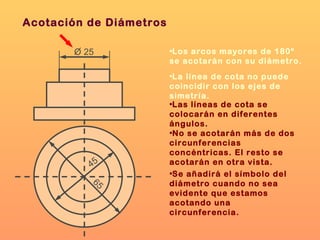

19. Acotación de Diámetros
O 25 •Los arcos mayores de 180º
se acotarán con su diámetro.
•La línea de cota no puede
coincidir con los ejes de
simetría.
•Las líneas de cota se
colocarán en diferentes
ángulos.
•No se acotarán más de dos
circunferencias
concéntricas. El resto se
45 acotarán en otra vista.
•Se añadirá el símbolo del
65 diámetro cuando no sea
evidente que estamos
acotando una
circunferencia.

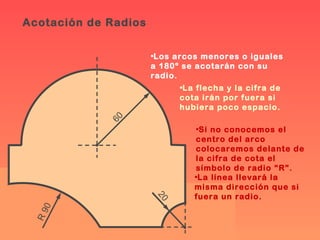

20. Acotación de Radios
•Los arcos menores o iguales
a 180º se acotarán con su
radio.
•La flecha y la cifra de
cota irán por fuera si
hubiera poco espacio.
60
•Si no conocemos el
centro del arco
colocaremos delante de
la cifra de cota el
símbolo de radio “R”.
•La línea llevará la
misma dirección que si
fuera un radio.
20
0
R9

21. Indicaciones especiales: Arcos, cuerdas y ángulos
60º
105
100
Al acotar ángulos se pone la
•Para acotar el arco, se pone
Para las cuerdas,
encima linea de cota que para
misma de la linea de cota se
una linea de cota como la
ponemuestrase pone la cuerda
los la longitud de cuantos
que arcos y la imagen con la
grados abarca el ángulo
longitud del arco
