Este documento describe las normas generales para la acotación en planos de ingeniería. Explica los tipos de cotas, elementos de la acotación como líneas y flechas, y métodos para acotar aristas, diámetros, radios, arcos, cuerdas y ángulos. El objetivo es proporcionar la información necesaria en el plano de forma concisa y normalizada.

1. Normalización
acotación

2. Indice
1. Aplicación de las cotas: Normas Generales de Acotación
2. Términos de acotación
3. Elementos de la acotación
4. Tipos de Acotación
5. Tipos de flechas. Símbolos que preceden a la cifra de cota
6. Método de acotación
- Acotación de aristas
- Acotación de diámetros
- Acotación de radios
6. Indicaciones especiales: acotación de arcos, cuerdas y
ángulos

3. Normas Generales de Acotación
 Aparecerán las cotas necesarias para que la pieza quede
definida.
 Las cotas no deben repetirse, se colocarán las mínimas
necesarias.
 Las cotas se colocarán en la vista que mejor defina la
magnitud acotada.
 Todas las cotas se expresarán en la misma unidad.
 Las cotas se leerán desde abajo (horizontales) y desde la
derecha (verticales).
 Las cifras de cota quedarán encima de la línea de cota y en
su misma dirección.

4. Términos de acotación
• Cota funcional: Cota que tiene una importancia esencial en
la función o funciones asignadas a una pieza
• Cota no funcional: Cota que no es esencial para la función
de una pieza
• Cota auxiliar: Cota dada solo para información y cuyo valor
se puede deducir de otras cotas del plano
• ¿Qué es un elemento? Un elemento es una característica
individual de la pieza tal como una superficie plana, una
superficie cilíndrica, dos superficies paralelas, un chaflán...

5. Elementos de la Acotación
Líneas auxiliares de cota Línea de cota Flechas Cota
2 mm. 59
7 mm.
La línea de cota estará
separada como mínimo
de la arista 7 mm.
Las líneas auxiliares de
cota sobresaldrán de la
línea de cota 2 mm.

6. Tipos de Acotación MEDIANTE COTAS
EN PARALELO
SERIE
SUPERPUESTAS
150
150
420
640
420
150 270
640 220

7. Acotación por coordenadas
CON TABLA:
Se colocan las
X = 50 D coordenadas en
Y = 45
forma de tabla
B
PuntoSIN TABLA : Y
X
X = 15 A Se colocan las10
0
Y = 25
coordenadas al
B de 15 punto
lado cada 25
C 45 -5
A
X=0
Y = 10
D 50 45
X = 45
C
Y = -5

8. Tipos de Flechas
• Hay diferentes
tipos de flechas
normalizadas;
estos son algunos
de ellos

9. Símbolos que preceden a la cifra de cota
Diámetro SR Radio de esfera
R Radio S Diámetro de esfera
Cuadrado

10. Inscripción de las cifras de cota
Existen dos métodos de inscripción de cotas:
• MÉTODO 1
Las cifras de cota se colocan paralelamente a sus líneas de cota,
centradas, por encima y ligeramente separadas de éstas. Deben
ser leídas desde abajo o desde la derecha.
40
20

11. Inscripción de las cifras de cota
• MÉTODO 2
Las cifras deben inscribirse para ser leídas desde abajo. Las líneas
de cota no horizontales se cortan a la mitad para poner la cifra.
50
18
24

12. Acotación de Aristas
...ni pueden coincidir con los ejes
...ni ser continuación pueden coincidir
Las líneas de cota no de ellas...
con las aristas...

13. Acotación de Aristas
Se trazan perpendiculares
Las la línea a acotar o en
a líneas de simetría se
algunos casos oblicuas
pueden utilizar como líneas
siendo siempre cota.
auxiliares de paralelas
entre ellas.
Las piezas con chaflanes o redondeadas
se acotaran entre los puntos de
intersección de las prolongaciones de las
aristas.
Las líneas de referencia y las de cota no se
deben cortar.

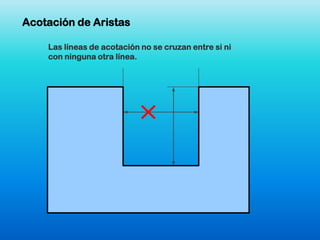

14. Acotación de Aristas
Las líneas de acotación no se cruzan entre si ni
con ninguna otra línea.

15. Acotación de Aristas
Las líneas de acotación en serie se colocan alineadas.

16. Acotación de Aristas
Las líneas de acotación no se cruzan entre si ni con ninguna
otra línea.
Para evitarlo en la acotación en paralelo colocaremos las cotas
mayores más alejadas y las menores más cerca de la figura.

17. Acotación de Aristas
Si las flechascota tiene poco Si las flechasse sacarán con una
la cifra de quedan muy ...y las cifras no se pueden sacar
espacio se colocará fuera, a afuera se sustituyen por un punto...
juntas se sacan fuera de las la
línea de referencia man-
derecha
líneas auxiliares teniendo su dirección.
45 156 35 50

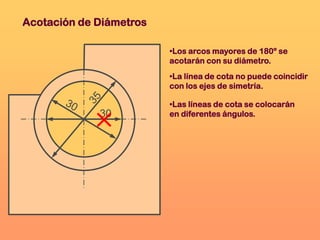

18. Acotación de Diámetros
•Los arcos mayores de 180º se
acotarán con su diámetro.
•La línea de cota no puede coincidir
con los ejes de simetría.
•Las líneas de cota se colocarán
30 en diferentes ángulos.

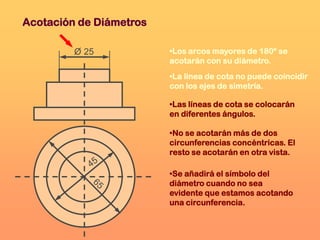

19. Acotación de Diámetros
O 25 •Los arcos mayores de 180º se
acotarán con su diámetro.
•La línea de cota no puede coincidir
con los ejes de simetría.
•Las líneas de cota se colocarán
en diferentes ángulos.
•No se acotarán más de dos
circunferencias concéntricas. El
resto se acotarán en otra vista.
•Se añadirá el símbolo del
diámetro cuando no sea
evidente que estamos acotando
una circunferencia.

20. Acotación de Radios
•Los arcos menores o iguales a
180º se acotarán con su radio.
•La flecha y la cifra de cota
irán por fuera si hubiera poco
espacio.
•Si no conocemos el centro
del arco colocaremos
delante de la cifra de cota el
símbolo de radio “R”.
•La línea llevará la misma
dirección que si fuera un
radio.

21. Indicaciones especiales: Arcos, cuerdas y ángulos
60º
105
100
Al acotar ángulos se pone la
•Para acotar las cuerdas, encima
Para acotar el arco, se pone
misma lineacotacota que para
la linea de de se como
de una linea de cotapone la la
longitud de la cuerda cuantos
que muestrase pone con la
los arcos y la imagen
grados abarca el ángulo
longitud del arco
