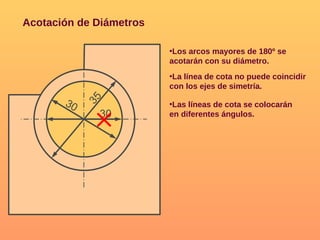

El documento presenta las normas generales para la acotación de planos técnicos, incluyendo términos como cotas funcionales y no funcionales, elementos que se pueden acotar como superficies o aristas, diferentes tipos de acotación como en paralelo o en serie, formas de representar diámetros, radios y otras medidas, así como indicaciones especiales para acotar arcos, cuerdas y ángulos.

1. Normalización acotación

5. 59 Elementos de la Acotación La línea de cota estará separada como mínimo de la arista 7 mm. Las líneas auxiliares de cota sobresaldrán de la línea de cota 2 mm. 2 mm. 7 mm. Línea de cota Flechas Cota Líneas auxiliares de cota

6. Tipos de Acotación 150 420 640 EN PARALELO 150 270 220 EN SERIE 150 420 640 MEDIANTE COTAS SUPERPUESTAS

7. Acotación por coordenadas A B D C X = 0 Y = 10 X = 15 Y = 25 X = 45 Y = -5 X = 50 Y = 45 CON TABLA: Se colocan las coordenadas en forma de tabla SIN TABLA : Se colocan las coordenadas al lado de cada punto

12. Acotación de Aristas Las líneas de cota no pueden coincidir con las aristas... ...ni ser continuación de ellas... ...ni pueden coincidir con los ejes

13. Se trazan perpendiculares a la línea a acotar o en algunos casos oblicuas siendo siempre paralelas entre ellas. Las líneas de simetría se pueden utilizar como líneas auxiliares de cota. Las piezas con chaflanes o redondeadas se acotaran entre los puntos de intersección de las prolongaciones de las aristas. Las líneas de referencia y las de cota no se deben cortar. Acotación de Aristas

14. Las líneas de acotación no se cruzan entre si ni con ninguna otra línea. Acotación de Aristas

15. Las líneas de acotación en serie se colocan alineadas. Acotación de Aristas

16. Acotación de Aristas Las líneas de acotación no se cruzan entre si ni con ninguna otra línea. Para evitarlo en la acotación en paralelo colocaremos las cotas mayores más alejadas y las menores más cerca de la figura.

17. 45 156 50 35 Si las flechas quedan muy juntas se sacan fuera de las líneas auxiliares Si la cifra de cota tiene poco espacio se colocará fuera, a la derecha Si las flechas no se pueden sacar afuera se sustituyen por un punto... ...y las cifras se sacarán con una línea de referencia man- teniendo su dirección. Acotación de Aristas
