El documento presenta una empresa de soporte técnico ecuatoriana llamada ADEX. Describe sus servicios de mantenimiento preventivo y correctivo para equipos de escritorio, laptops, cableado estructurado, redes WiFi, cámaras de vigilancia e instalación de servidores. También proporciona información de contacto, su misión de brindar soluciones integrales y respaldo técnico oportuno, y normas como EIA-568 para el cableado de edificios comerciales.

1. Dirección: Yánez Pinzón y La Niña.Telf.: 022556398 ext 1001 E-mail: info@adex.com URL:http://www.adex.com

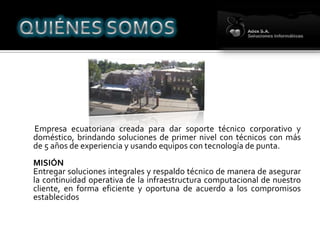

2. QUIÉNES SOMOS Empresa ecuatoriana creada para dar soporte técnico corporativo y doméstico, brindando soluciones de primer nivel con técnicos con más de 5 años de experiencia y usando equipos con tecnología de punta. MISIÓN Entregar soluciones integrales y respaldo técnico de manera de asegurar la continuidad operativa de la infraestructura computacional de nuestro cliente, en forma eficiente y oportuna de acuerdo a los compromisos establecidos

3. NUESTROS SERVICIOSMantenimiento preventivo y correctivo (Desktop y Laptop).Cableado ESTRUCTURADO, redes pequeñas y corporativas con la mejor tecnologíaSistemas WiFi (redes inalámbricas), destinadas para instalaciones domésticas, medianas empresas y sistemas a medida para comunicación remota. Instalación de circuito cerrado de cámaras de vigilanciaConfiguración e instalación de servidores de datos, active directory, web hosting, mail hosting y terminal server. Además contamos con un amplio stock de repuestos, partes y piezas para solucionar sus problemas lo más pronto posible y sobre todo en el lugar donde usted lo necesite.Además soporte técnico las 24 horas en línea, a través de nuestra página web http://www.adex.comCONTÁCTENOS, NUESTROS TÉCNICOS LO VISITARÁN EN DONDE USTED SE ENCUENTRE (Quito) O PREVIA CITA EN OTRAS PROVINCIAS.

4. ORGANIGRAMA ADEXCargos

5. NORMAS Y ESTANDARES

6. Estándar EIA-568El estándar EIA-568 define el Alambrado de Telecomunicaciones para Edificios Comerciales.

7. NORMA 568- BTIA/EIA-568-B define estándares que permitirán el diseño e implementación de sistemas de cableado estructurado. El sustrato de los estándares y define:Tipos de cables, distanciasconectores, arquitecturasTerminaciones de cablesCaracterísticas de rendimientoRequisitos de instalación de cable y métodos de pruebas de los cables instalados.

8. 1: Facilidades de Ingreso2: El cuarto de Equipo3. Cableado de Backbone4. Cuarto de Telecomunicaciones (TR)5. Cableado Horizontal6. Área de Trabajo (workarea)Sus Componentes son:Equipo de estaciónPatch cables Adaptadores

9. NORMA TIA/EIA 569Esta norma describe el diseño y la construcción de Rutas y Espacios de Telecomunicaciones dentro y entre Edificios Comerciales.

10. NORMA TIA/EIA 569-ALas rutas de cableado horizontal incluyen.Rutas del Cableado Vertical Rutas dentro del edificio Rutas entre edificiosÁrea de Trabajo Closets De TelecomunicacionesCuartos De Equipo AcometidasEspacio para la entrada de servicios

11. NORMA 606TIA/EIA-606(Administration Standard forCommercialTelecommunicationsInfrastructure) Tiene como objetivo dar los lineamientos de administración y de identificación de un sistema de cableado estructurado. Propósito:Provee un esquema de administración uniforme.Independiente de las aplicaciones.Áreas para ser administradas: TerminacionesMediosRutasEspaciosPuestas a tierra.

12. CONCEPTOS DE ADMINISTRACIÓNPresentación de la informaciónEl etiquetado debe ser llevado a cabo en alguna de las siguientes formas:Etiquetas individuales firmemente sujetas a los elementos.Marcado directamente en el elemento. ENLACESConexiones lógicas entre los identificadores y los registrosRotulación del cable

13. CONEXIONES Y ENLACES

14. SISTEMA CENTRALIZADOUna red centralizada es aquella en la cual las operaciones de cómputo primarias se realizan en un solo lugarRed en estrella El control centralizado es vulnerable a fallos en la estación central de control, razón por la que generalmente se encuentra duplicada y así se evitan inconveniente posteriores(Quito- Guayaquil)

15. BENEFICIOSLa computadora central se convierte en el núcleo de la organización de proceso de datos.Los terminales conectados al ordenador central permiten que otros usuarios puedan compartir las posibilidades de cálculo y la memoria de las computadoras centrales.El servidor de archivos o sistema central sirve para almacenar los archivos, se conectan las impresoras y otros recursos compartidos.

16. FUNCIONAMIENTO DEL MODELO IP/MPLSMPLS establece túneles VPN dedicados a la comunicación a bajo costo de propiedad. (BGP, RIP, OSPF)La implementación de una red IP/MPLS se logra básicamente mediante la asignación de dos etiquetas (labels) a cada paquete

17. COSTO

18. COSTO-BENEFICIO

19. BENEFICIOMáxima conectividad entre puntos (Garantía de servicio)Reducción de costos de interconexión (convergencia de datos, voz y video por medio de la misma infraestructura).Posibilidad de oferta de Internet para todos los puntos (filiales) de la red. (Conexión matriz).

20. DIRECCIONAMIENTO IP

21. DIRECCIONAMIENTO IPParámetros de direccionamiento IP: 192.168.1.0/24

22. Sistema Centralizado

23. Servicios Web, impresión y archivos

24. Mirror ServerSOLUCIONES PROPUESTASEstimación de un crecimiento del 5% en 5 años en cada una de Sucursales de Conforsoft

25. SOLUCIONES PROPUESTASMétodo de Direccionamiento utilizado VLSMConfiguración de Protocolo OSPFCálculo de Wildcard

26. SOLUCIONES PROPUESTASSimulación de Routing y SwitchingConfiguración DHCP en los routers

27. SOLUCIONES PROPUESTASLevantamiento de servidores Windows ServerAdministración de un Mirror Server

28. FORMATO DE ETIQUETACIÓN

29. TERMINACIÓN 1Parte Posterior del Rack1 A - W0 01D Identificador del IDF Identificador del PisoBloque o Grupo de Bloques (Zona)Identificador de terminaciones de los 4 paresIdentificador de Voz/Datos

30. TERMINACIÓN 2FlaceplateW0 01D Identificador de Voz/Datos Identificador determinaciones de los 4 pares Bloque o Grupo de Bloques (Zona)
