1. Consulta VoIPGESTIÓN DE REDES DE DATOS
SERVICIO NACIONAL DE APRENDIZAJE
DIEGO LEON GIL BARRIENTOS
Ficha:464327

2. 1
1. Explique brevemente qué es VoIP.
Es la implementación o tecnología del protocolo de internet en la comunicación por
medio de voz.
VoIP proviene del inglés Voice Over Internet Protocol, que significa "voz sobre un
protocolo de internet". Básicamente VoIP es un método por el cual tomando
señales de audio analógicas del tipo de las que se escuchan cuando uno habla
por teléfono se las transforma en datos digitales que pueden ser transmitidos a
través de internet hacia una dirección IP determinada.
2. Dibuje la topología de un esquema de telefonía clásica.
Podemos observar que son redes diferentes.

3. 2
3. Explique brevemente el funcionamiento de la telefonía clásica.
El servicio de telefonía fija realiza el transporte de voz en tiempo real entre dos
terminales, estando ambos terminales, o al menos el terminal de origen (que
realiza la llamada), conectados a una red conmutada de telecomunicaciones en
una ubicación fija. Dicha red de telecomunicaciones es la red telefónica
conmutada.
Básicamente se quiere dar a entender que es una red totalmente independiente a
la de internet, el funcionamiento de la telefonía clásica básicamente es gracias a
la Centralita o central de comunicaciones la cual direcciona las llamadas de
acuerdo a los números asignados de acuerdo al documento E.164 la cual se
otorga local, regional y nacional, aparte de los códigos que se asignan por la UIT
(Unión internacional de Telecomunicaciones), los cuales asignan códigos
específicos a cada país para llamadas internacionales.
4. ¿Qué es un adaptador digital analógico, ATA?
ATA (Adaptador Telefónico Analógico) Es un adaptador que convierte la señal de
tu teléfono convencional a un protocolo que permite la transmisión VoIP.
En pocas palabras transforma la señal análoga a señal Digital.
Para lograrlo conecta tu aparato de teléfono convencional con Internet. Con un
ATA puedes recibir llamados VoIP en tu teléfono común sin que tu PC este
encendida.

4. 3
TIPOS DE ATAs
a) FXS a Ethernet
Es el ATA más común y tiene por lo menos un puerto con enchufe telefónico
(Puerto FXS) usado para conectar un teléfono convencional y un puerto ethernet
usado para conectar el ATA a Internet a través de tu modem-adsl/cable-
modem/router. Usando un ATA el teléfono se conecta a un servidor VoIP remoto
usando un protocolo VoIP como H.323, SIP, MGCP o IAX que codifica y decodifica
la señal de voz usando un CODEC (ver más abajo). No tienes que preocuparte por
estos protocolos, el ATA lo maneja automáticamente. Como el ATA se comunica
directamente con un servidor VoIP de un prestador de servicios VoIP, no requiere
de ningún software que corra en una PC.
b) FXS a USB
Un ATA FXS a USB es un dispositivo con por lo menos un puerto FXS para
conectar un teléfono convencional y un conector USB para conectar el ATA a una
computadora personal. A diferencia del adaptador FXS a Ethernet, el adaptador
FXS a USB no se comunica directamente con un servidor VoIP. Por lo que
requiere de un software que corra en la computadora personal. Este software
comunica con el servidor VoIP remoto y efectúa la codificación y la decodificación.
Los adaptadores FXS a USB además requieren los drivers para USB que pueden
no estar disponibles en todas las plataformas o sistemas operativos.
c) Gateway
Un gateway genéricamente es un dispositivo que convierte una señal de un
protocolo A a un protocolo B. Los ATA mencionados anteriormente son entonces
“gateways FXS” por contar con puertos FXS.
Gateway FXO
Existe otro tipo de gateway muy común en telefonía VoIP, que permite conectar un
llamado IP con una linea telefonica. Este tipo de gateway se denomina “gateway
FXO”
.

5. 4
5. Dibuje la topología de un esquema de telefonía VoIP.
Podemos observar que la red de Voz y datos están ambas en Internet.
6. Explique detalladamente el funcionamiento de la telefonía VoIP. Si es
necesario, puede ayudarse de gráficas o imágenes. Tenga en cuenta el
funcionamiento cuando se utilizan los adaptadores ATA.
-Primero el cliente emisor se conecta a un servidor VoIP.

6. 5
-El cliente emisor pregunta al servidor VoIP por el equipo receptor mediante un
protocolo determinado (DIP, H.323,IAX).
-Servidor VoIP devuelve datos al emisor (dirección IP receptor).

7. 6
-Teléfonos establecen conexión.
-Datos de Voz de comprimen y se envían por el protocolo RTP (protocolo de
transporte en tiempo real).

8. 7
-Receptor recibe paquetes y los decodifica.
-Por último el receptor escucha y comprende el mensaje.
Para la tecnología ATA, se instala el adaptador en el medio del teléfono analógico
e internet.

9. 8
7. ¿Por qué la telefonía IP es más barata que la telefonía tradicional?
Compare los gastos de la telefonía tradicional con la telefonía VoIP.
Básicamente la economía se basa principalmente en el tipo de arquitectura, la
telefonía fija clásica utilizaba cables directos para la conexión emisor-receptor,
mientras que VoIP utiliza los medios de alta velocidad de internet.
Para explicar esto vamos a definir los gastos que implicaba una comunicación por
conmutación de circuitos. A comienzos de la telefonía convencional, a mediados
de 1960, cada llamada debía tener un cable dedicado yendo de una punta a la
otra de la comunicación durante todo el tiempo que durara la misma. Entonces, si
por ejemplo una persona ubicada en Argentina tuviera que realizar un llamado a
otra persona en España los conmutadores de su operadora telefónica conectarían
cables a lo largo de todo el recorrido para formar un camino entre los 2 extremos
de la comunicación.
En este caso si la llamada durara 10 minutos se usarían esos cables conmutados
que van a lo largo de todo el recorrido entre España y Argentina a lo largo de la
duración de la conversación. Esto hacia que las comunicaciones a larga distancia
fueran muy caras.

10. 9

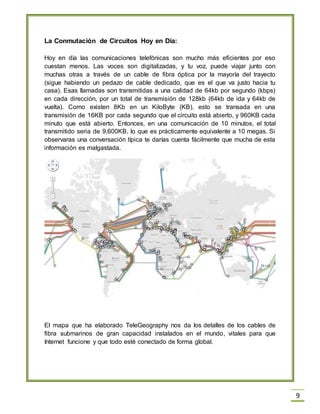

La Conmutación de Circuitos Hoy en Día:
Hoy en día las comunicaciones telefónicas son mucho más eficientes por eso
cuestan menos. Las voces son digitalizadas, y tu voz, puede viajar junto con
muchas otras a través de un cable de fibra óptica por la mayoría del trayecto
(sigue habiendo un pedazo de cable dedicado, que es el que va justo hacia tu
casa). Esas llamadas son transmitidas a una calidad de 64kb por segundo (kbps)
en cada dirección, por un total de transmisión de 128kb (64kb de ida y 64kb de
vuelta). Como existen 8Kb en un KiloByte (KB), esto se transada en una
transmisión de 16KB por cada segundo que el circuito está abierto, y 960KB cada
minuto que está abierto. Entonces, en una comunicación de 10 minutos, el total
transmitido seria de 9,600KB, lo que es prácticamente equivalente a 10 megas. Si
observaras una conversación típica te darías cuenta fácilmente que mucha de esta
información es malgastada.
El mapa que ha elaborado TeleGeography nos da los detalles de los cables de
fibra submarinos de gran capacidad instalados en el mundo, vitales para que
Internet funcione y que todo esté conectado de forma global.

11. 10
8. ¿Qué características incluye los servicios de VoIP?
*Permite controlar el tráfico de la red, por lo que se disminuyen las posibilidades
de que se produzcan caídas importantes en el rendimiento. Las redes soportadas
en IP presentan las siguientes ventajas adicionales:
Es independiente del tipo de red física que lo soporta. Permite la integración con
las grandes redes de IP actuales.
*Es independiente del hardware utilizado.
*Permite ser implementado tanto en software como en hardware, con la
particularidad de que el hardware supondría eliminar el impacto inicial para el
usuario común..
*Permite la integración de Video y TPV.
Mientras la mayoría de los analistas creen que pasará por lo menos una década
antes de que las compañías y proveedores telefónicos se conviertan
completamente a VoIP, el potencial para el uso actual de la tecnología ya asombra
bastante. Un informe hecho por el Grupo de Investigación de Forrester predice
que a finales de 2006, casi 5 millones de hogares de EE.UU. estarán utilizando el
servicio de teléfono de VoIP. Con los ahorros y la flexibilidad que la tecnología ya
ofrece, y los nuevos avances que se divisan en el horizonte, podemos esperar que
esos números aumenten solos en el futuro.

12. 11
9. Mencione todas las ventajas que tiene la telefonía IP. De todas éstas,
¿Cuál es la más importante?
-El costo, más económico.
-Las mismas redes existentes para comunicar Voz y datos.
-Llamadas desde cualquier parte con conexión a internet.
-Más sencillo el tema de monitoreo y solución de problemas.
-Simplificación del cableado de red.
-Identificación de llamadas, llamada en espera.
-Menores costos de gestión.
-Estándares abiertos e internacionales.
Sin duda la más importante para mí es aprovechar las redes de internet, para así
desechar las antiguas redes clásicas de telefonía análoga y mejorar aún más las
de internet para tener eficiencia de Voz y datos.
10.Mencione todas las desventajas que tiene la telefonía IP.
-VoIP requiere de una conexión de banda ancha.
-En ocasiones, la calidad del servicio se ve afectada por problemas de latencia o
perdida de paquetes.
-VoIP es susceptible a virus, gusanos y Hacking.
-La calidad de la comunicación se puede ver afectada por la PC cuando se utiliza
software (SoftPhone).

13. 12

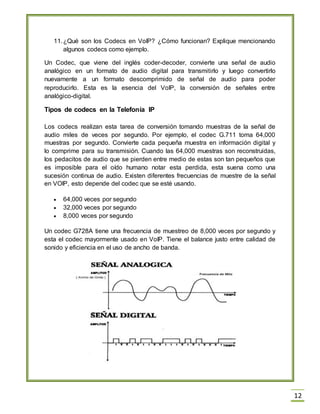

11.¿Qué son los Codecs en VoIP? ¿Cómo funcionan? Explique mencionando
algunos codecs como ejemplo.
Un Codec, que viene del inglés coder-decoder, convierte una señal de audio
analógico en un formato de audio digital para transmitirlo y luego convertirlo
nuevamente a un formato descomprimido de señal de audio para poder
reproducirlo. Esta es la esencia del VoIP, la conversión de señales entre
analógico-digital.
Tipos de codecs en la Telefonía IP
Los codecs realizan esta tarea de conversión tomando muestras de la señal de
audio miles de veces por segundo. Por ejemplo, el codec G.711 toma 64,000
muestras por segundo. Convierte cada pequeña muestra en información digital y
lo comprime para su transmisión. Cuando las 64,000 muestras son reconstruidas,
los pedacitos de audio que se pierden entre medio de estas son tan pequeños que
es imposible para el oído humano notar esta perdida, esta suena como una
sucesión continua de audio. Existen diferentes frecuencias de muestre de la señal
en VOIP, esto depende del codec que se esté usando.
64,000 veces por segundo
32,000 veces por segundo
8,000 veces por segundo
Un codec G728A tiene una frecuencia de muestreo de 8,000 veces por segundo y
esta el codec mayormente usado en VoIP. Tiene el balance justo entre calidad de
sonido y eficiencia en el uso de ancho de banda.

14. 13
Cómo Funcionan los Codecs VoIP
Los codecs operan usando algoritmos avanzados que les permiten tomar las
muestras, ordenas, comprimir y empaquetar los datos. El algoritmo CS-ACELP
(conjugate-structure algebraic-code-excited linear prediction) es uno de los
algoritmos más comunes en VoIP. CS-ACELP ayuda a organizar el ancho de
banda disponible.
El anexo B de este algoritmo CS-ACELP es el que crea la regla que dice "si
ninguno está transmitiendo, no mandar ninguna información". Como aprendimos
anteriormente la eficiencia creada por esta regla es una de las cosas más
importantes en las que el intercambio de paquetes es superior a la conmutación
de circuitos. Es el Anexo B en este algoritmo CS-ACEPL que es responsable de
esta regla en las llamadas VoIP.
12.Existen varios protocolos que son usados para VoIP. Explique brevemente
los siguientes protocolos: H.323, SIP, IAX, MGCP, SCCP.
H.323
Definido por la UIT, usado para VoIP, video conferencia, protocolo que usa RTP.
H323 es un protocolo relativamente viejo y es actualmente siendo reemplazado
por SIP – Session Initiation Protocol. Una de las ventajas de SIP es que es mucho
menos complejo y es parecido a los protocolos HTTP / SMTP.
Consecuentemente, la mayoría de los equipos VOIP disponibles hoy siguen el
estándar SIP. Equipo VOIP más antiguo seguiría el estándar H 323.

15. 14
SIP
(Session Initiation Protocol)
Protocolo de señalización para conferencia, telefonía, notificación de eventos y
mensajería instantánea a través de internet.
Es un protocolo de control y señalización usado mayoritariamente en los sistemas
de Telefonía IP, que fue desarrollado por el IETF (RFC 3261). Dicho protocolo
permite crear, modificar y finalizar sesiones multimedia con uno o más
participantes y sus mayores ventajas recaen en su simplicidad y consistencia.
Funciones SIP
El protocolo SIP actúa de forma transparente, permitiendo el mapeo de nombres y
la redirección de servicios ofreciendo así la implementación de la IN (Intelligent
Network) de la PSTN o RTC.
Para conseguir los servicios de la IN el protocolo SIP dispone de distintas
funciones. A continuación se enumeran las más importantes:
Localización de usuarios (SIP proporciona soporte para la movilidad).
Capacidades de usuario (SIP permite la negociación de parámetros).
Disponibilidad del usuario
Establecimiento y mantenimiento de una sesión.

16. 15
IAX
(Inter-Asterisk eXchange protocol)
Es uno de los protocolos utilizado por Asterisk. Es utilizado para manejar
conexiones VoIP entre servidores Asterisk, y entre servidores y clientes que
también utilizan protocolo IAX. El protocolo IAX ahora se refiere generalmente
al IAX2, la segunda versión del protocolo IAX. El protocolo original ha quedado
obsoleto en favor de IAX2.
Permite autenticación sin cifrado, utiliza RTP.
Arquitectura IAX
Como indica su nombre fue diseñado como un protocolo de conexiones VoIP entre
servidores Asterisk aunque hoy en día también sirve para conexiones entre
clientes y servidores que soporten el protocolo.
Los objetivos de IAX son:
Minimizar el ancho de banda usado en las transmisiones de control y
multimedia de VoIP
Evitar problemas de NAT (Network Address Translation)
Soporte para transmitir planes de marcación
El principal objetivo de IAX ha sido minimizar el ancho de banda utilizado en la
transmisión de voz y vídeo a través de la red IP, con particular atención al control y
a las llamadas de voz y proveyendo un soporte nativo para ser transparente a
NAT.

17. 16
MGCP
(Media Gateway Control Protocol)
Usa un modelo centralizado (Cliente-Servidor) de tal forma que necesita que el
emisor debe estar conectado a un controlador, esto quiere decir que una estación
central será puente entre emisor y receptor.
Se utiliza para el control de puertas de enlace de telefonía a partir de elementos
de control de llamadas externos llamados controladores de pasarelas de medios o
agentes de llamada. Una puerta de enlace de telefonía es un elemento de red que
proporciona una conversión entre las señales de audio realizados en circuitos
telefónicos y paquetes de datos realizados a través de Internet o a través de otras
redes de paquetes.
SCCP
(Skinny Call Control Protocol)
Es un protocolo propietario de control de terminal desarrollado originariamente por
Selsius Corporation. Actualmente es propiedad de Cisco Systems, Inc. y se define
como un conjunto de mensajes entre un cliente ligero y el CallManager.

18. 17
13.Investigue algunas referencias y características de teléfonos IP (Precios,
fabricantes, especificaciones, etc).
Teléfono CISCO cp-39-11
Precio= $120.000
Este teléfono de una sola línea tiene un altavoz semidúplex y el micrófono interno.
El Cisco Unified SIP Phone 3911 dispone de teclas de función fija para el acceso
de un solo toque para volver a marcar, transferencia, conferencia, retener, de
líneas selectas,, altavoz, correo de voz y funciones de acceso mudos. La línea de
seleccionar, de conferencias, Indicador de mensaje en espera y teclas altavoz
mudos proporcionan LEDs para indicar el estado de estas características.
Además, el teléfono es compatible con una de 2 líneas x 24 caracteres, junto con
dos botones de selección de menú y un balancín de dos vías para el
desplazamiento de control. Esta pantalla permite el soporte para las capacidades
adicionales, tales como identificador de llamadas, historial de llamadas, y la
posibilidad de configurar el teléfono. Por último, el Cisco Unified SIP Phone 3911
ofrece la opción de IEEE 802.3af Power over Ethernet (PoE), o el poder local a
través de adaptador de corriente.
Product Description Cisco Unified SIP Phone 3911 - VoIP phone
Product Type VoIP phone
Main Features Power over Ethernet (PoE) support
VoIP Protocols SIP
Voice Codecs G.711, G.729, G.729ª

19. 18
Teléfono IP Avaya 1608
Precio= $200.000
Cada botón incluye un LED dual (rojo, verde) que proporciona el estado explícito
para el usuario.
Incluye varias teclas de función fija para las tareas telefónicas comunes como
conferencia, transferir, desconectar, retener y silenciar.
Incluye un altavoz dúplex completo de alta calidad.
Admite una amplia gama de auriculares con cable e inalámbricos de Avaya
mediante su clavija para auriculares integrada.
Aplicaciones para contactos con capacidad para 100 números y registro de
llamadas que pueden aumentar la productividad y personalización.
Interfaz de usuario contextual junto con 3 teclas programables y un grupo de
botones de cuatro direcciones: ideal para desplazarse por la lista de contactos o
los registros de llamadas.
La pantalla de 3 líneas por 24 caracteres está retro iluminada para un visionado
más fácil en todas las condiciones de iluminación.

20. 19
Telefono Ip Inalambrico Para Asterisk Grandstream Dp710
Precio= $105.000
Telefono ip inalambrico para usar con la base principal DP715
Telefono ip para usar en asterisk
Contiene el handy y la cuna con el adaptador de corriente para recargarse,
usa baterias recargables "AAA".
Se pueden colocar hasta 4 handy de estos a una central DP715
Compatible con todos los servicios asterisk, retencion, transferencia,
timbrados, correo de voz, aviso de correo de voz. etc.
Recuerde este telefono solo no trabaja, debe tener asterisk o central
telefonica ip, adicionalmente debe tener el grandstream DP715.

21. 20
Web grafía
http://www.telefoniavozip.com/voip/que-es-la-telefonia-ip.htm
http://wikitel.info/wiki/Telefon%C3%ADa_fija
http://www.onezone.cl/index.php?option=com_content&view=article&id=32:que-es-
un-ata&catid=28:bw-voip&Itemid=44
http://tormato.ca/hojas/doc0302.htm
http://bandaancha.eu/articulos/mapamundi-cables-submarinos-asi-troncal-8060
http://www.telefoniavozip.com/voip/la-telefonia-ip-es-mas-barata.htm
http://infovoiplc.blogspot.com/2009/02/caracteristicas-y-funcionalidad-del.html
http://www.telefoniavozip.com/voip/codecs-voip.htm
http://www.3cx.es/voip-sip/h323/
http://www.quarea.com/es/sip_session_initiation_protocol
http://elastixtech.com/protocolo-iax/
http://www.protocols.com/pbook/voipfamily.htm#mgcp
