La TIA es una organización que establece estándares voluntarios para la industria de las TIC. Fue fundada en 1985 tras la desregulación de AT&T y representa a 400 empresas. Sus 12 comités de ingeniería desarrollan directrices para equipos de telecomunicaciones. Los estándares más adoptados son aquellos relacionados con infraestructura de datos, cableado estructurado, construcción de vías y sistemas de transmisión de datos.

1. TIA/EIA

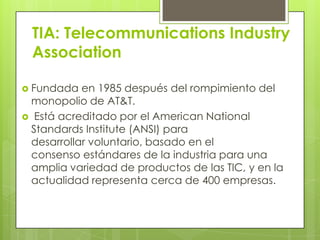

2. TIA: Telecommunications Industry
Association
 Fundada en 1985 después del rompimiento del
monopolio de AT&T.
 Está acreditado por el American National
Standards Institute (ANSI) para
desarrollar voluntario, basado en el
consenso estándares de la industria para una
amplia variedad de productos de las TIC, y en la
actualidad representa cerca de 400 empresas.

3.  Lasnormas de la TIA y el Departamento
de Tecnología opera con doce comités de
ingeniería, que elaboran directrices para los
equipos de torres de telefonía móvil, terminales de
datos, satélites, equipos terminales de teléfono, la
accesibilidad, dispositivos de VoIP, cableado
estructurado, los centros de datos, comunicaciones
de dispositivos móviles, difusión
multimedia, telemática de vehículos y las redes
inteligentes de servicios públicos.

4.  Entotal, más de 500 participantes activos, los
fabricantes de equipos de telecomunicaciones,
proveedores de servicios, agencias
gubernamentales,instituciones académicas, y los
usuarios finales, están involucrados en el proceso
deestablecimiento de normas de la TIA.

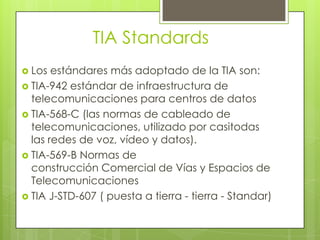

5. TIA Standards
 Los estándares más adoptado de la TIA son:
 TIA-942 estándar de infraestructura de
telecomunicaciones para centros de datos
 TIA-568-C (las normas de cableado de
telecomunicaciones, utilizado por casitodas
las redes de voz, vídeo y datos).
 TIA-569-B Normas de
construcción Comercial de Vías y Espacios de
Telecomunicaciones
 TIA J-STD-607 ( puesta a tierra - tierra - Standar)

6.  TIA/EIA-598 (codificación de color para
fibra óptica)
 TIA-222-G (estándar estructural de soporte de
antena)
 TIA-602-A ( Sistemas de Transmisión de Datos y el
equipo, que es el estándar mas común)
 TIA-102 - las comunicaciones móviles terrestres de
Seguridad Pública(APCO/P25)

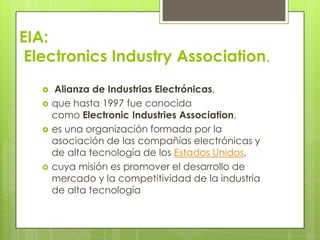

7. EIA:
Electronics Industry Association.
 Alianza de Industrias Electrónicas,
 que hasta 1997 fue conocida
como Electronic Industries Association,
 es una organización formada por la
asociación de las compañías electrónicas y
de alta tecnología de los Estados Unidos,
 cuya misión es promover el desarrollo de
mercado y la competitividad de la industria
de alta tecnología

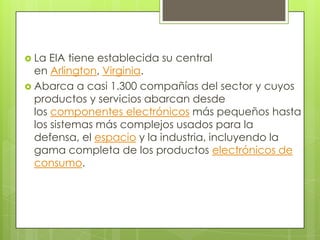

8.  La EIA tiene establecida su central
en Arlington, Virginia.
 Abarca a casi 1.300 compañías del sector y cuyos
productos y servicios abarcan desde
los componentes electrónicos más pequeños hasta
los sistemas más complejos usados para la
defensa, el espacio y la industria, incluyendo la
gama completa de los productos electrónicos de
consumo.

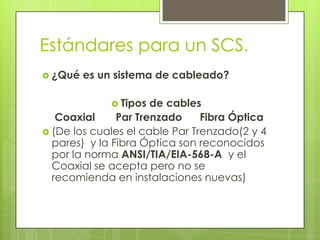

9. Estándares para un SCS.
 ¿Qué es un sistema de cableado?
 Tipos de cables
Coaxial Par Trenzado Fibra Óptica
 (De los cuales el cable Par Trenzado(2 y 4
pares) y la Fibra Óptica son reconocidos
por la norma ANSI/TIA/EIA-568-A y el
Coaxial se acepta pero no se
recomienda en instalaciones nuevas)

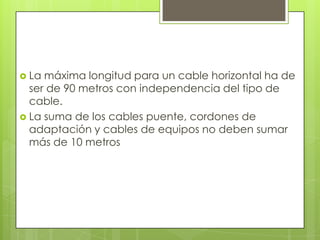

10.  La máxima longitud para un cable horizontal ha de
ser de 90 metros con independencia del tipo de
cable.
 La suma de los cables puente, cordones de
adaptación y cables de equipos no deben sumar
más de 10 metros

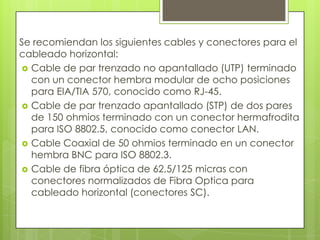

11. Se recomiendan los siguientes cables y conectores para el
cableado horizontal:
 Cable de par trenzado no apantallado (UTP) terminado
con un conector hembra modular de ocho posiciones
para EIA/TIA 570, conocido como RJ-45.
 Cable de par trenzado apantallado (STP) de dos pares
de 150 ohmios terminado con un conector hermafrodita
para ISO 8802.5, conocido como conector LAN.
 Cable Coaxial de 50 ohmios terminado en un conector
hembra BNC para ISO 8802.3.
 Cable de fibra óptica de 62,5/125 micras con
conectores normalizados de Fibra Optica para
cableado horizontal (conectores SC).

12.  CONSIDERACIONES DE DISEÑO:
 TOPOLOGIA:
 DISTANCIA DEL CABLE: 90 mts.
 Elementos Componentes del Sistema
Componentes de una red.
 CUARTO DE EQUIPOS.
 De acuerdo al NEC, NFPA-70 Articulo 110-16, debe
haber un minimo de 1 metro de espacio libre para
trabajar de equipo con partes expuestas sin aislamiento.
 Todos los andenes y gabinetes deben cumplir con las
especificaciones de ANSI/EIA-310.
 La tornillería debe ser métrica M6.
 Se recomienda dejar un espacio libre de 30 cm. en las
esquinas.

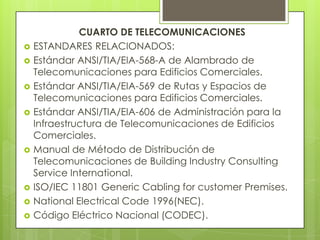

13. CUARTO DE TELECOMUNICACIONES
 ESTANDARES RELACIONADOS:
 Estándar ANSI/TIA/EIA-568-A de Alambrado de
Telecomunicaciones para Edificios Comerciales.
 Estándar ANSI/TIA/EIA-569 de Rutas y Espacios de
Telecomunicaciones para Edificios Comerciales.
 Estándar ANSI/TIA/EIA-606 de Administración para la
Infraestructura de Telecomunicaciones de Edificios
Comerciales.
 Manual de Método de Distribución de
Telecomunicaciones de Building Industry Consulting
Service International.
 ISO/IEC 11801 Generic Cabling for customer Premises.
 National Electrical Code 1996(NEC).
 Código Eléctrico Nacional (CODEC).

14. DUCTOS:
 se recomienda por lo menos tres ductos de 100
milímetros (4 pulgadas) para la distribución del
cable del backbone.
CONTROL AMBIENTAL
 (24 horas al día, 365 días al año) entre 18 y 24
grados centígrados. La humedad relativa debe
mantenerse entre 30% y 55%. Debe de haber un
cambio de aire por hora.

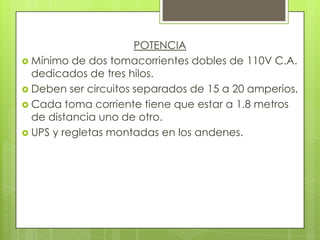

15. POTENCIA
 Mínimo de dos tomacorrientes dobles de 110V C.A.
dedicados de tres hilos.
 Deben ser circuitos separados de 15 a 20 amperios.
 Cada toma corriente tiene que estar a 1.8 metros
de distancia uno de otro.
 UPS y regletas montadas en los andenes.

16. DISPOSICION DE EQUIPOS:
 Los andenes (racks) deben de contar con al menos
82 cm. de espacio de trabajo libre alrededor (al
frente y detrás) de los equipos y páneles de
telecomunicaciones. La distancia de 82 cm. se
debe medir a partir de la superficie más salida del
andén.

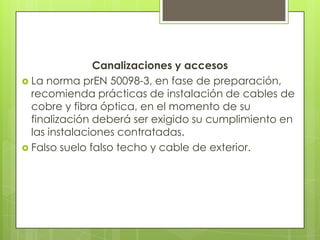

17. Canalizaciones y accesos
 La norma prEN 50098-3, en fase de preparación,
recomienda prácticas de instalación de cables de
cobre y fibra óptica, en el momento de su
finalización deberá ser exigido su cumplimiento en
las instalaciones contratadas.
 Falso suelo falso techo y cable de exterior.

18. Datos Curiosos
 Una entidad que compila y armoniza diversos
estándares de telecomunicaciones es la Building
Industry Consulting Service International (BiCSi). El
Telecommunications Distribution Methods Manual
(TDMM) de BiCSi establece guías pormenorizadas que
deben ser tomadas en cuenta para el diseño
adecuado de un sistema de cableado estructurado. El
Cabling Installation Manual establece las guías
técnicas, de acuerdo a estándares, para la instalación
física de un sistema de cableado estructurado.

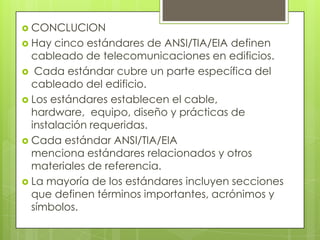

19.  CONCLUCION
 Hay cinco estándares de ANSI/TIA/EIA definen
cableado de telecomunicaciones en edificios.
 Cada estándar cubre un parte específica del
cableado del edificio.
 Los estándares establecen el cable,
hardware, equipo, diseño y prácticas de
instalación requeridas.
 Cada estándar ANSI/TIA/EIA
menciona estándares relacionados y otros
materiales de referencia.
 La mayoría de los estándares incluyen secciones
que definen términos importantes, acrónimos y
símbolos.
