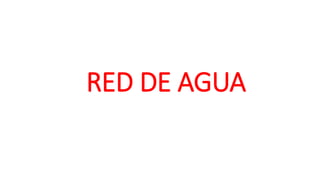

1. RED DE AGUA

2. OBJETIVO PRIMORDIAL
Reconocer las partes y la forma de realizar una
instalación de agua en una vivienda.
Esta red conduce agua a todos los ambientes de la
vivienda, para ello se emplean tubos y accesorios de
PVC que soportan una alta presión.
Las tuberías de agua generalmente son de 1/2 y 3/4
de pulgada y en otros casos de 1". Los caños o grifos
permiten la salida controlada del agua.
PVC Cloruro de polivinilo. Material químico del que están compuestos los tubos de agua y desagüe.

3. SUMINISTRO DE AGUA
La empresa que suministra el agua a nuestra
comunidad coloca en la parte exterior de las
viviendas un medidor de agua.
La distribución de agua se hace empleando el
sistema directo, Indirecto o mixto.

4. PRINCIPALES SISTEMAS DE ABASTECIMIENTO DE AGUA
EN LA VIVIENDA
1. Sistema de abastecimiento directo.
2. Sistema de abastecimiento indirecto con tanque elevado.
3. Sistema de abastecimiento indirecto con cisterna, equipo de bombeo y tanque elevado.

5. PARTES DE UNA INSTALACIÓN DE AGUA
• Acometida de agua.
• Medidor de agua.
• Alimentador de agua.
• Válvula de interrupción.
• Ramales de distribución.
• Montante de subida.

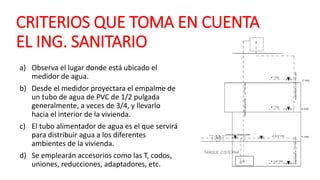

6. CRITERIOS QUE TOMA EN CUENTA
EL ING. SANITARIO
a) Observa el lugar donde está ubicado el
medidor de agua.
b) Desde el medidor proyectara el empalme de
un tubo de agua de PVC de 1/2 pulgada
generalmente, a veces de 3/4, y llevarlo
hacia el interior de la vivienda.
c) El tubo alimentador de agua es el que servirá
para distribuir agua a los diferentes
ambientes de la vivienda.
d) Se emplearán accesorios como las T, codos,
uniones, reducciones, adaptadores, etc.

7. TUBERÍAS Y ACCESORIOS PARA INSTALACIONES
DE AGUA

8. ESPECIFICACIONES TECNICAS
TUBERIA Y ACCESORIOS PARA REDES DE AGUA
- TUBERIA DE ½ ‘’ – 2’’ PVC-SAP
DESCRIPCIÓN:
Para unión roscada deberá utilizarse sellador apropiado como teflón o similar.
Para unión a simple presión se utilizará cemento solvente para PVC o PVC y se seguirá las indicaciones del
fabricante.
Las tuberías se instalarán en el lugar y en la forma que se indica en los planos .
Las tuberías vistas, se fijarán con soportes, abrazaderas o sujetadores apropiados.
- SALIDA DE AGUA FRÍA CON TUBERIA DE ½’’-2’’ PVC-SAP
El punto de agua fría, queda definido por la instalación de tuberías accesorios que sean para la alimentación
de los aparatos sanitarios y que se hallen dentro del ambiente de la Unidad Sanitaria.
El accesorio final donde se instalara el abasto, será de Fierro Galvanizado. El punto de conexión al calentador
de agua, se considera como punto de agua fría. La tubería y accesorios serán de PVC - SAP C- 10. Para la unión
roscada debiendo cumplir con las NTP.
Para el sello de las iones, se utilizara cinta teflón, rechazando el pabilo y la pintura esmalte.

9. TUBERIA Y ACCESORIOS PARA REDES DE AGUA
- CODO PVC SAP 1/2" x 90° - 2" x 90°
- TEE PVC AGUA C-10 DIAM.1/2" - DIAM.2"
- REDUCCION PVC SAP 3/4" A 1/2" - 2" A 1/2“
DESCRIPCION:
Los accesorios para la instalación de las redes serán de la misma calidad que los materiales de las tuberías o
similares, es decir que soportaran las mismas presiones. La mano de obra correspondiente está incluida en el
rendimiento de la instalación de las redes de agua.
METODO DE MEDICION
La forma de medición será mediante el número de piezas (Pza.) Ejecutadas cumpliendo con las
especificaciones técnicas señaladas y en los análisis de precios unitarios.

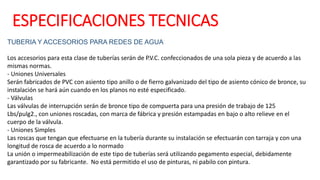

ESPECIFICACIONES TECNICAS

10. TUBERIA Y ACCESORIOS PARA REDES DE AGUA
Los accesorios para esta clase de tuberías serán de P.V.C. confeccionados de una sola pieza y de acuerdo a las
mismas normas.
- Uniones Universales
Serán fabricados de PVC con asiento tipo anillo o de fierro galvanizado del tipo de asiento cónico de bronce, su
instalación se hará aún cuando en los planos no esté especificado.
- Válvulas
Las válvulas de interrupción serán de bronce tipo de compuerta para una presión de trabajo de 125
Lbs/pulg2., con uniones roscadas, con marca de fábrica y presión estampadas en bajo o alto relieve en el
cuerpo de la válvula.
- Uniones Simples
Las roscas que tengan que efectuarse en la tubería durante su instalación se efectuarán con tarraja y con una
longitud de rosca de acuerdo a lo normado
La unión o impermeabilización de este tipo de tuberías será utilizando pegamento especial, debidamente
garantizado por su fabricante. No está permitido el uso de pinturas, ni pabilo con pintura.
ESPECIFICACIONES TECNICAS

11. INSTALACIONES
- En Terreno
Para este caso se ejecutará una zanja de 0.40 m. de profundidad, cuyo fondo se compactara
previamente en el que no debe contener piedras con cantos vivos.
- En el Piso
La tubería debe ir dentro del falso piso de concreto.
- En el Muro
Para su instalación en muros se efectuará una canaleta de profundidad adecuadas al diámetro de la
tubería, teniendo cuidado que en el tarrajeo quede la tubería convenientemente oculta.
- Tapones
Desde el inicio de la obra debe proveerse de tapones roscados en cantidad suficiente, estando
prohibida la fabricación de tapones con trozos de madera o con papel prensado.
ESPECIFICACIONES TECNICAS

12. PRUEBAS
En las instalaciones de tuberías de P.V.C. se deben efectuar las pruebas correspondientes para comprobar que
éstas han sido efectuadas a entera satisfacción.
La prueba consiste en primera instancia, poner tapones en todas las salidas, ejecutar la conexión en una de las
salidas a una bomba manual, la que debe de estar provista con un manómetro que registre la presión en
libras, llenar la tubería con agua hasta que el manómetro acuse una presión de trabajo de 100 Lbs/pulg2.,
mantener esta presión hasta por lo menos 15 minutos sin que se note descenso de esta.
DESINFECCIÓN
Todo el sistema de las tuberías así como las conexiones hasta los aparatos deben ser desinfectados después de
probadas y protegidas las tuberías de agua.
Se lavará con agua potable y se desaguará totalmente previamente a la colocación de tapones en cada una de
las salidas.
Los agentes desinfectantes pueden ser cloro líquido, hipoclorito de calcio ó cloro disuelto en agua.
El sistema se procederá a llenar con una solución preparada en proporción de 50 partes por millón de cloro
activo, se dejará reposar durante 24 horas al cabo de las cuales se tomará muestras para su análisis los que
deben arrojar un residuo de 5 partes por millón; en caso contrario se volverá a ejecutar la prueba, una vez que
ha obtenido este valor se lavará el sistema hasta eliminar el agente desinfectante.
ESPECIFICACIONES TECNICAS
