1. UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
ESCUELA PROFESIONAL DE ARQUITECTURA
Tuberías de desagüe
Instalaciones en arquitectura
Docente :
Arq. Wilder Chafloque Castro
Integrantes:
Centurión vallejos Danubis
Pérez cubas Jose Luis.
Purizaca Núñez Lesly.

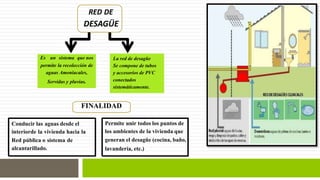

2. RED DE
DESAGÜE
La red de desagüe
Se compone de tubos
y accesorios de PVC
conectados
sistemáticamente.
Es un sistema que nos
permite la recolección de
aguas Amoniacales,
Servidas y pluvias.
FINALIDAD
Conducir las aguas desde el
interiorde la vivienda hacia la
Red pública o sistema de
alcantarillado.
Permite unir todos los puntos de
los ambientes de la vivienda que
generan el desagüe (cocina, baño,
lavandería, etc.)

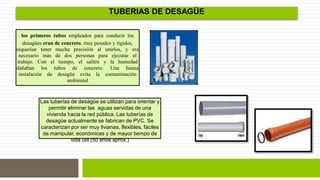

3. los primeros tubos empleados para conducir los
desagües eran de concreto, muy pesados y rígidos,
requerían tener mucha precisión al unirlos, y era
necesario más de dos personas para ejecutar el
trabajo. Con el tiempo, el salitre y la humedad
dañaban los tubos de concreto. Una buena
instalación de desagüe evita la contaminación
ambiental
TUBERIAS DE DESAGÜE
Las tuberías de desagüe se utilizan para orientar y
permitir eliminar las aguas servidas de una
vivienda hacia la red pública. Las tuberías de
desagüe actualmente se fabrican de PVC. Se
caracterizan por ser muy livianas, flexibles, fáciles
de manipular, económicas y de mayor tiempo de
vida útil.(50 años aprox.)

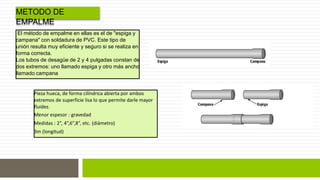

4. METODO DE
EMPALME
El método de empalme en ellas es el de "espiga y
campana" con soldadura de PVC. Este tipo de
unión resulta muy eficiente y seguro si se realiza en
forma correcta.
Los tubos de desagüe de 2 y 4 pulgadas constan de
dos extremos: uno llamado espiga y otro más ancho
llamado campana
Pieza hueca, de forma cilíndrica abierta por ambos
extremos de superficie lisa lo que permite darle mayor
fluidez.
Menor espesor : gravedad
Medidas : 2”, 4”,6”,8”, etc. (diámetro)
3m (longitud)

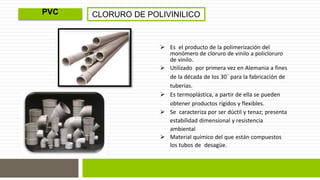

5. CLORURO DE POLIVINILICO
Es el producto de la polimerización del
monómero de cloruro de vinilo a policloruro
de vinilo.
Utilizado por primera vez en Alemania a fines
de la década de los 30´ para la fabricación de
tuberías.
Es termoplástica, a partir de ella se pueden
obtener productos rígidos y flexibles.
Se caracteriza por ser dúctil y tenaz; presenta
estabilidad dimensional y resistencia
ambiental
Material químico del que están compuestos
los tubos de desagüe.
PVC

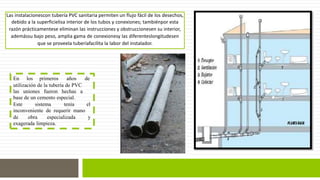

6. Las instalacionescon tubería PVC sanitaria permiten un flujo fácil de los desechos,
debido a la superficielisa interior de los tubos y conexiones; tambiénpor esta
razón prácticamentese eliminan las instrucciones y obstruccionesen su interior,
ademássu bajo peso, amplia gama de conexionesy las diferenteslongitudesen
que se proveela tuberíafacilita la labor del instalador.
En los primeros años de
utilización de la tubería de PVC
las uniones fueron hechas a
base de un cemento especial.
Este sistema tenía el
inconveniente de requerir mano
de obra especializada y
exagerada limpieza.
7.

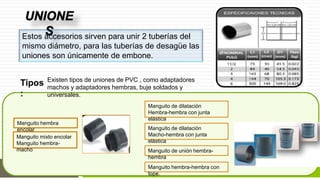

8. Estos accesorios sirven para unir 2 tuberías del
mismo diámetro, para las tuberías de desagüe las
uniones son únicamente de embone.
Existen tipos de uniones de PVC , como adaptadores
machos y adaptadores hembras, buje soldados y
universales.
Tipos
:
Manguito hembra
encolar
Manguito mixto encolar
Manguito hembra-macho
Manguito de dilatación
Hembra-hembra con junta
elástica
Manguito de dilatación
Macho-hembra con junta
elástica
Manguito de unión hembra-hembra
Manguito hembra-hembra con
tope.

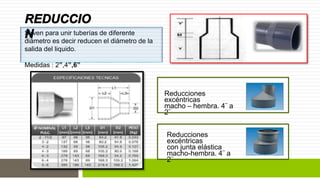

9. Sirven para unir tuberías de diferente
diámetro es decir reducen el diámetro de la
salida del liquido.
Medidas : 2”,4”,6”
Reducciones
excéntricas
macho – hembra. 4¨ a
2¨
Reducciones
excéntricas
con junta elástica
macho-hembra. 4¨ a
2¨

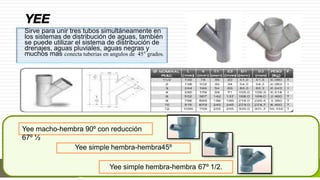

10. Sirve para unir tres tubos simultáneamente en
los sistemas de distribución de aguas, también
se puede utilizar el sistema de distribución de
drenajes, aguas pluviales, aguas negras y
muchos mas conecta tuberias en angulos de 45° grados.
Yee macho-hembra 90º con reducción
67º ½
Yee simple hembra-hembra45º
Yee simple hembra-hembra 67º 1/2.

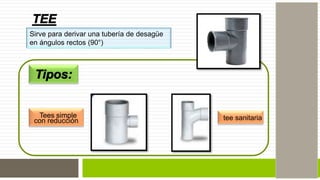

11. Sirve para derivar una tubería de desagüe
en ángulos rectos (90°)
Tees simple
con reducción tee sanitaria

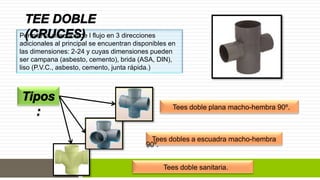

12. Permite la dirección de l flujo en 3 direcciones
adicionales al principal se encuentran disponibles en
las dimensiones: 2-24 y cuyas dimensiones pueden
ser campana (asbesto, cemento), brida (ASA, DIN),
liso (P.V.C., asbesto, cemento, junta rápida.)
Tees doble plana macho-hembra 90º.
Tees dobles a escuadra macho-hembra
90º.
Tees doble sanitaria.

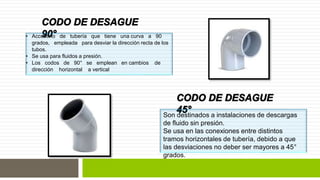

13. • Accesorio de tubería que tiene una curva a 90
grados, empleada para desviar la dirección recta de los
tubos.
• Se usa para fluidos a presión.
• Los codos de 90° se emplean en cambios de
dirección horizontal a vertical
Son destinados a instalaciones de descargas
de fluido sin presión.
Se usa en las conexiones entre distintos
tramos horizontales de tubería, debido a que
las desviaciones no deber ser mayores a 45°
grados.

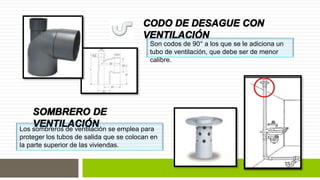

14. Son codos de 90° a los que se le adiciona un
tubo de ventilación, que debe ser de menor
calibre.
Los sombreros de ventilación se emplea para
proteger los tubos de salida que se colocan en
la parte superior de las viviendas.

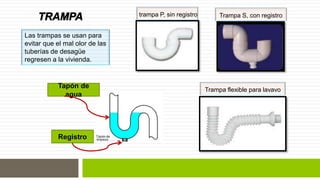

15. Las trampas se usan para
evitar que el mal olor de las
tuberías de desagüe
regresen a la vivienda.
trampa P, sin registro Trampa S, con registro
Trampa flexible para lavavo
Tapón de
agua
Registro
16. Dispositivo destinado para
la inspección,
desobstrucción o limpieza
interior de las tuberías de
desagüe.
Se caracteriza por llevar
tapas de bronce cerradas y
roscadas al nivel del piso y
se coloca en los tubos
principales de cada
ambiente que origine un
desagüe.
Las tapas de los registros
pueden ser de 4 y 2
pulgadas.
Ubicación
del registro

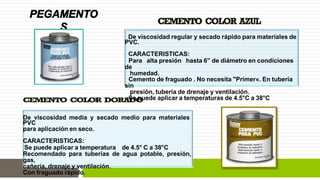

17. De viscosidad regular y secado rápido para materiales de
PVC.
CARACTERISTICAS:
Para alta presión hasta 6” de diámetro en condiciones
de
humedad.
Cemento de fraguado . No necesita "Primer«. En tubería
sin
presión, tubería de drenaje y ventilación.
Se puede aplicar a temperaturas de 4.5°C a 38°C
De viscosidad media y secado medio para materiales
PVC
para aplicación en seco.
CARACTERISTICAS:
Se puede aplicar a temperatura de 4.5° C a 38°C
Recomendado para tuberías de agua potable, presión,
gas,
cañería, drenaje y ventilación.
Con fraguado rápido.

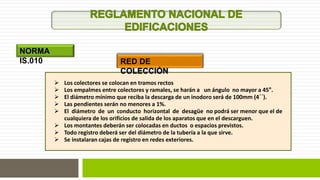

18. NORMA
IS.010 RED DE
COLECCIÓN
Los colectores se colocan en tramos rectos
Los empalmes entre colectores y ramales, se harán a un ángulo no mayor a 45°.
El diámetro mínimo que reciba la descarga de un inodoro será de 100mm (4´´).
Las pendientes serán no menores a 1%.
El diámetro de un conducto horizontal de desagüe no podrá ser menor que el de
cualquiera de los orificios de salida de los aparatos que en el descarguen.
Los montantes deberán ser colocadas en ductos o espacios previstos.
Todo registro deberá ser del diámetro de la tubería a la que sirve.
Se instalaran cajas de registro en redes exteriores.

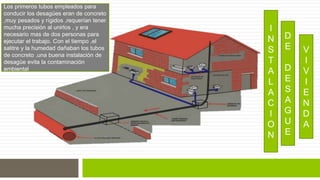

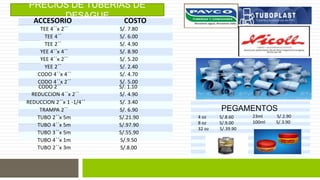

20. I
N
S
T
A
L
A
C
I
O
N
D
E
D
E
S
A
G
U
E
V
I
V
I
E
N
D
A
Los primeros tubos empleados para
conducir los desagües eran de concreto
,muy pesados y rígidos ,requerían tener
mucha precisión al unirlos , y era
necesario mas de dos personas para
ejecutar el trabajo. Con el tiempo ,el
salitre y la humedad dañaban los tubos
de concreto .una buena instalación de
desagüe evita la contaminación
ambiental
21. Trampas o Sifones
• Altura de agua (mínimo 5 cm.).
• Impide el paso de los malos olores al ambiente.
• También impiden el paso de insectos (arañas,
cucarachas, etc.)
• Obstáculos de la tubería que permiten filtrar objetos que pueden
dañar la tubería,

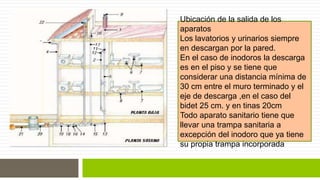

22. Ubicación de la salida de los
aparatos
Los lavatorios y urinarios siempre
en descargan por la pared.
En el caso de inodoros la descarga
es en el piso y se tiene que
considerar una distancia mínima de
30 cm entre el muro terminado y el
eje de descarga ,en el caso del
bidet 25 cm. y en tinas 20cm
Todo aparato sanitario tiene que
llevar una trampa sanitaria a
excepción del inodoro que ya tiene
su propia trampa incorporada

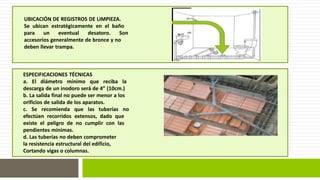

23. UBICACIÓN DE REGISTROS DE LIMPIEZA.
Se ubican estratégicamente en el baño
para un eventual desatoro. Son
accesorios generalmente de bronce y no
deben llevar trampa.
ESPECIFICACIONES TÉCNICAS
a. El diámetro mínimo que reciba la
descarga de un inodoro será de 4” (10cm.)
b. La salida final no puede ser menor a los
orificios de salida de los aparatos.
c. Se recomienda que las tuberías no
efectúen recorridos extensos, dado que
existe el peligro de no cumplir con las
pendientes mínimas.
d. Las tuberías no deben comprometer
la resistencia estructural del edificio,
Cortando vigas o columnas.

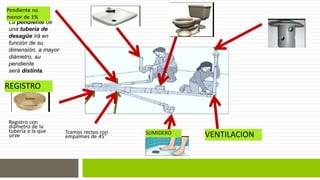

24. Pendiente no
menor de 1%
La pendiente de
una tubería de
desagüe irá en
función de su
dimensión, a mayor
diámetro, su
pendiente
será distinta.
Registro con
diámetro de la
tubería a la que
sirve SUMIDERO VENTILACION
Tramos rectos con
empalmes de 45°
REGISTRO

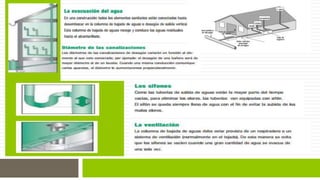

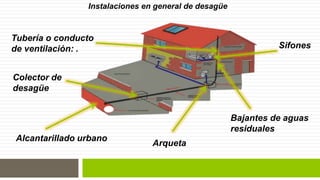

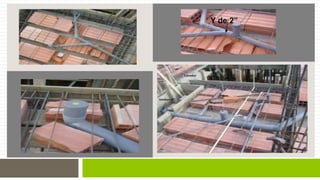

25. Instalaciones en general de desagüe
Tubería o conducto
de ventilación: .
Sifones
Bajantes de aguas
residuales
Arqueta
Colector de
desagüe
Alcantarillado urbano
