Este informe describe un circuito de alarma con retardo de entrada y salida. El circuito consta de cuatro secciones: entrada, enganche, Darlington y salida. Cuando se activa el sensor, la señal pasa a través de los circuitos de retardo antes de encender un LED y activar una bocina a través de un relay. El informe también especifica los componentes electrónicos utilizados como transistores, diodos y relay, y proporciona sus características y especificaciones.

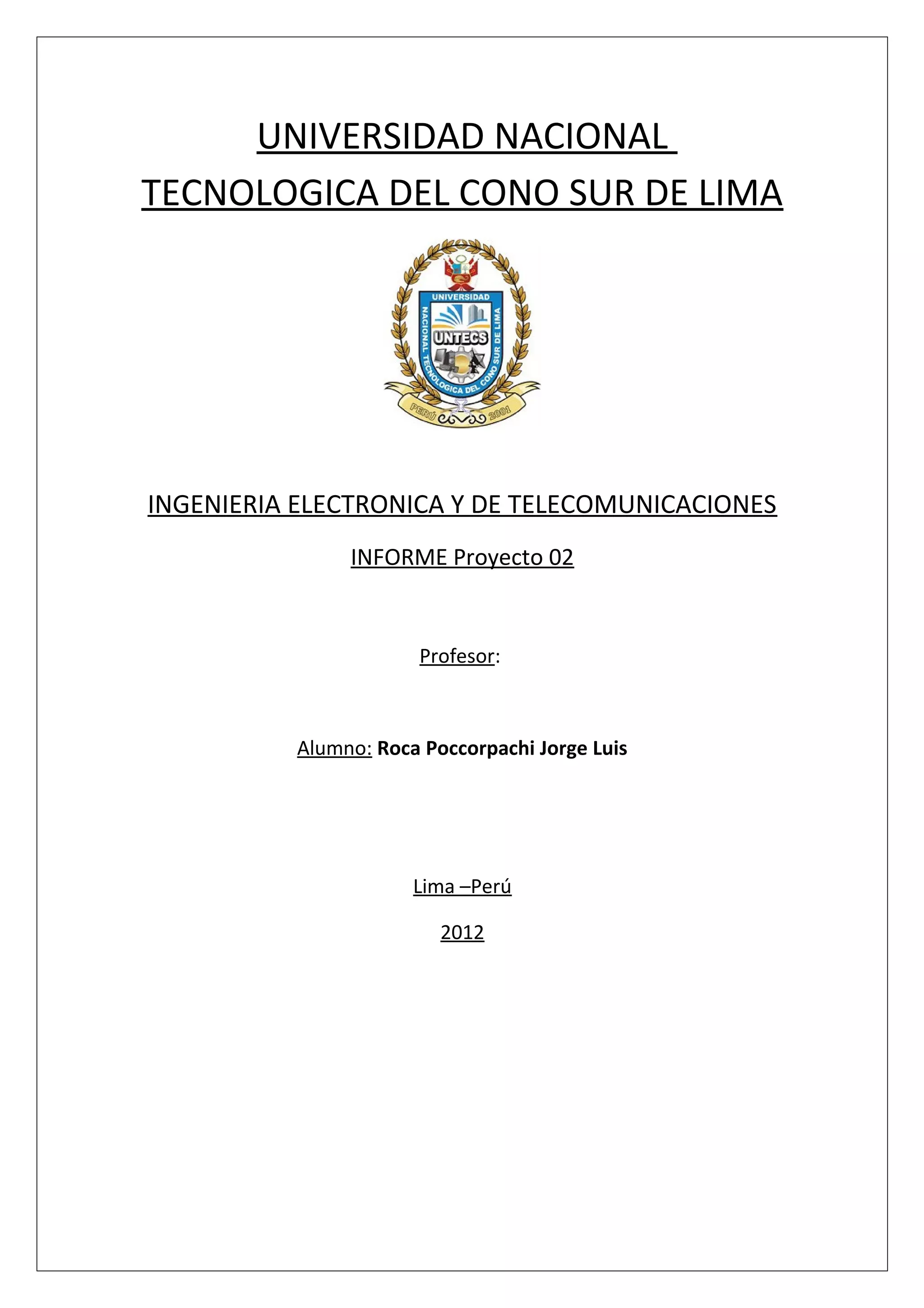

1. UNIVERSIDAD NACIONAL
TECNOLOGICA DEL CONO SUR DE LIMA
INGENIERIA ELECTRONICA Y DE TELECOMUNICACIONES
INFORME Proyecto 02
Profesor:
Alumno: Roca Poccorpachi Jorge Luis
Lima –Perú
2012

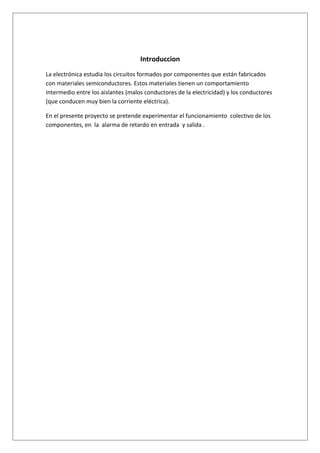

2. Introduccion
La electrónica estudia los circuitos formados por componentes que están fabricados
con materiales semiconductores. Estos materiales tienen un comportamiento
intermedio entre los aislantes (malos conductores de la electricidad) y los conductores
(que conducen muy bien la corriente eléctrica).
En el presente proyecto se pretende experimentar el funcionamiento colectivo de los
componentes, en la alarma de retardo en entrada y salida .

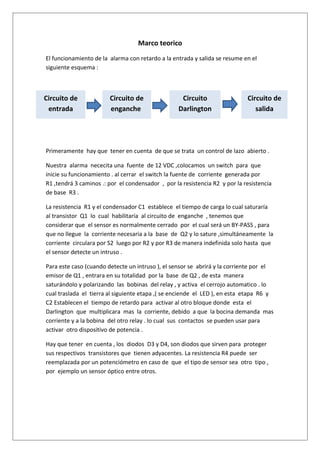

3. Marco teorico
El funcionamiento de la alarma con retardo a la entrada y salida se resume en el
siguiente esquema :
Circuito de Circuito de Circuito Circuito de
entrada enganche Darlington salida
Primeramente hay que tener en cuenta de que se trata un control de lazo abierto .
Nuestra alarma nececita una fuente de 12 VDC ,colocamos un switch para que
inicie su funcionamiento . al cerrar el switch la fuente de corriente generada por
R1 ,tendrá 3 caminos .: por el condensador , por la resistencia R2 y por la resistencia
de base R3 .
La resistencia R1 y el condensador C1 establece el tiempo de carga lo cual saturaría
al transistor Q1 lo cual habilitaría al circuito de enganche , tenemos que
considerar que el sensor es normalmente cerrado por el cual será un BY-PASS , para
que no llegue la corriente necesaria a la base de Q2 y lo sature ,simultáneamente la
corriente circulara por S2 luego por R2 y por R3 de manera indefinida solo hasta que
el sensor detecte un intruso .
Para este caso (cuando detecte un intruso ), el sensor se abrirá y la corriente por el
emisor de Q1 , entrara en su totalidad por la base de Q2 , de esta manera
saturándolo y polarizando las bobinas del relay , y activa el cerrojo automatico . lo
cual traslada el tierra al siguiente etapa ,( se enciende el LED ), en esta etapa R6 y
C2 Establecen el tiempo de retardo para activar al otro bloque donde esta el
Darlington que multiplicara mas la corriente, debido a que la bocina demanda mas
corriente y a la bobina del otro relay . lo cual sus contactos se pueden usar para
activar otro dispositivo de potencia .
Hay que tener en cuenta , los diodos D3 y D4, son diodos que sirven para proteger
sus respectivos transistores que tienen adyacentes. La resistencia R4 puede ser
reemplazada por un potenciómetro en caso de que el tipo de sensor sea otro tipo ,
por ejemplo un sensor óptico entre otros.

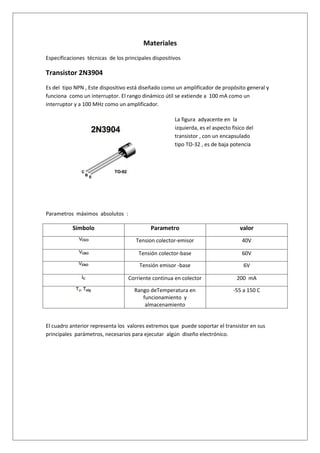

4. Materiales
Especificaciones técnicas de los principales dispositivos
Transistor 2N3904
Es del tipo NPN , Este dispositivo está diseñado como un amplificador de propósito general y
funciona como un interruptor. El rango dinámico útil se extiende a 100 mA como un
interruptor y a 100 MHz como un amplificador.
La figura adyacente en la
izquierda, es el aspecto físico del
transistor , con un encapsulado
tipo TO-32 , es de baja potencia
Parametros máximos absolutos :
Simbolo Parametro valor
Tension colector-emisor 40V
Tensión colector-base 60V
Tensión emisor -base 6V
Corriente continua en colector 200 mA
Rango deTemperatura en -55 a 150 C
funcionamiento y
almacenamiento
El cuadro anterior representa los valores extremos que puede soportar el transistor en sus
principales parámetros, necesarios para ejecutar algún diseño electrónico.

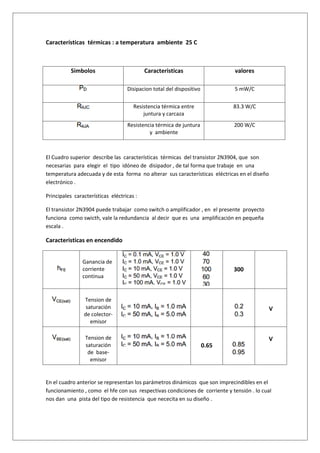

5. Características térmicas : a temperatura ambiente 25 C
Simbolos Caracteristicas valores
Disipacion total del dispositivo 5 mW/C
Resistencia térmica entre 83.3 W/C
juntura y carcaza
Resistencia térmica de juntura 200 W/C
y ambiente
El Cuadro superior describe las características térmicas del transistor 2N3904, que son
necesarias para elegir el tipo idóneo de disipador , de tal forma que trabaje en una
temperatura adecuada y de esta forma no alterar sus características eléctricas en el diseño
electrónico .
Principales características eléctricas :
El transistor 2N3904 puede trabajar como switch o amplificador , en el presente proyecto
funciona como swicth, vale la redundancia al decir que es una amplificación en pequeña
escala .
Caracteristicas en encendido
Ganancia de
corriente 300
continua
Tension de
saturación V
de colector-
emisor
Tension de V
saturación 0.65
de base-
emisor
En el cuadro anterior se representan los parámetros dinámicos que son imprecindibles en el
funcionamiento , como el hfe con sus respectivas condiciones de corriente y tensión . lo cual
nos dan una pista del tipo de resistencia que nececita en su diseño .

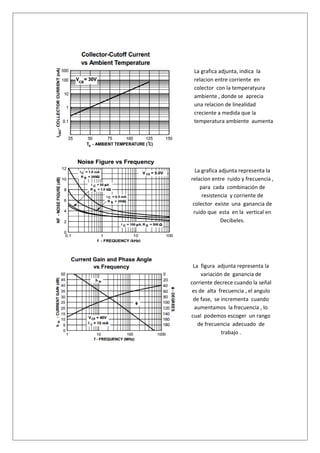

6. La grafica adjunta, indica la
relacion entre corriente en
colector con la temperatyura
ambiente , donde se aprecia
una relacion de linealidad
creciente a medida que la
temperatura ambiente aumenta
.
La grafica adjunta representa la
relacion entre ruido y frecuencia ,
para cada combinación de
resistencia y corriente de
colector existe una ganancia de
ruido que esta en la vertical en
Decibeles.
La figura adjunta representa la
variación de ganancia de
corriente decrece cuando la señal
es de alta frecuencia , el angulo
de fase, se incrementa cuando
aumentamos la frecuencia , lo
cual podemos escoger un rango
de frecuencia adecuado de
trabajo .

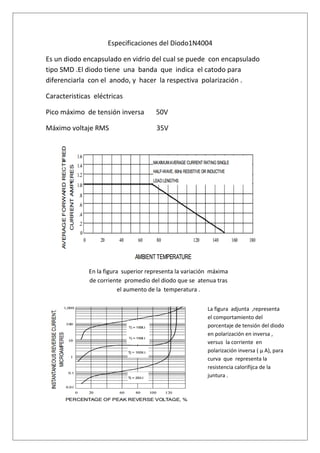

7. Especificaciones del Diodo1N4004
Es un diodo encapsulado en vidrio del cual se puede con encapsulado
tipo SMD .El diodo tiene una banda que indica el catodo para
diferenciarla con el anodo, y hacer la respectiva polarización .
Caracteristicas eléctricas
Pico máximo de tensión inversa 50V
Máximo voltaje RMS 35V
En la figura superior representa la variación máxima
de corriente promedio del diodo que se atenua tras
el aumento de la temperatura .
La figura adjunta ,representa
el comportamiento del
porcentaje de tensión del diodo
en polarización en inversa ,
versus la corriente en
polarización inversa ( μ A), para
curva que representa la
resistencia calorifijca de la
juntura .

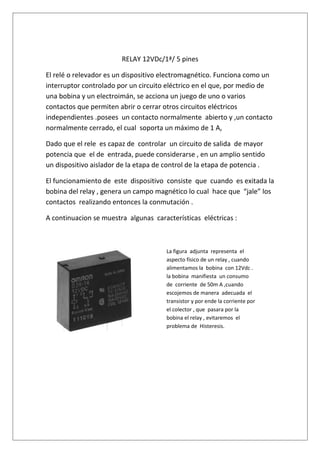

8. RELAY 12VDc/1ª/ 5 pines
El relé o relevador es un dispositivo electromagnético. Funciona como un
interruptor controlado por un circuito eléctrico en el que, por medio de
una bobina y un electroimán, se acciona un juego de uno o varios
contactos que permiten abrir o cerrar otros circuitos eléctricos
independientes .posees un contacto normalmente abierto y ,un contacto
normalmente cerrado, el cual soporta un máximo de 1 A,
Dado que el rele es capaz de controlar un circuito de salida de mayor
potencia que el de entrada, puede considerarse , en un amplio sentido
un dispositivo aislador de la etapa de control de la etapa de potencia .
El funcionamiento de este dispositivo consiste que cuando es exitada la
bobina del relay , genera un campo magnético lo cual hace que “jale” los
contactos realizando entonces la conmutación .
A continuacion se muestra algunas características eléctricas :
La figura adjunta representa el
aspecto físico de un relay , cuando
alimentamos la bobina con 12Vdc .
la bobina manifiesta un consumo
de corriente de 50m A ,cuando
escojemos de manera adecuada el
transistor y por ende la corriente por
el colector , que pasara por la
bobina el relay , evitaremos el
problema de Histeresis.

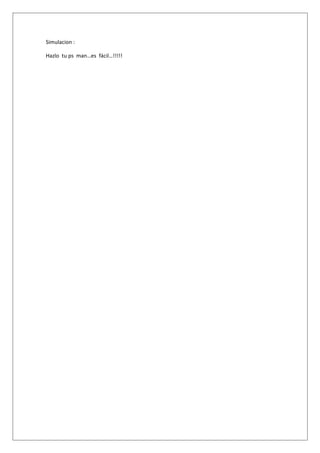

9. Simulacion :
Hazlo tu ps man…es fácil…!!!!!

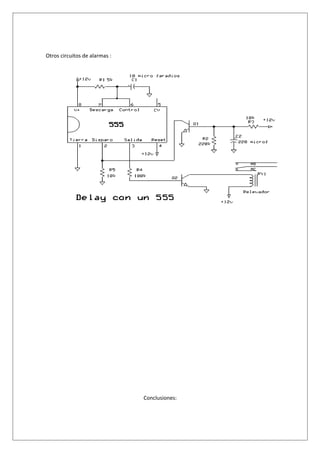

10. Otros circuitos de alarmas :
Conclusiones:

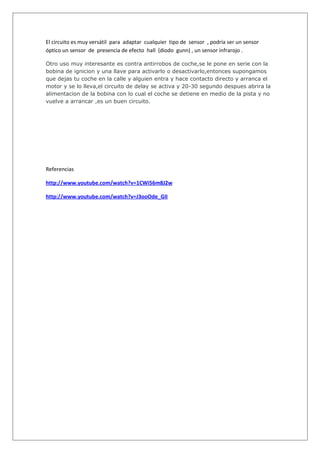

11. El circuito es muy versátil para adaptar cualquier tipo de sensor , podría ser un sensor
óptico un sensor de presencia de efecto hall (diodo gunn) , un sensor infrarojo .
Otro uso muy interesante es contra antirrobos de coche,se le pone en serie con la
bobina de ignicion y una llave para activarlo o desactivarlo,entonces supongamos
que dejas tu coche en la calle y alguien entra y hace contacto directo y arranca el
motor y se lo lleva,el circuito de delay se activa y 20-30 segundo despues abrira la
alimentacion de la bobina con lo cual el coche se detiene en medio de la pista y no
vuelve a arrancar ,es un buen circuito.
Referencias
http://www.youtube.com/watch?v=1CWi56m8J2w
http://www.youtube.com/watch?v=J3ooOde_GII
