1. La electrónica estudia el diseño de circuitos que
Electrónica permiten generar, modificar o tratar una señal
eléctrica.
Los circuitos electrónicos Analógicos
se clasifican en:
Digitales
Analógicos: Tratan señales analógicas, que son aquellas que pueden tomar
cualquier valor en el tiempo.
t
Digitales: Tratan señales digitales, que son aquellas que solo pueden
tener dos valores, uno máximo y otro mínimo.
t
El funcionamiento de un circuito electrónico solo puede entenderse desde el
conocimiento de los componentes que lo integran.

2. Electrónica Clasificación de los componentes de un circuito:
 Componentes pasivos:
No generan ni amplifican por sí mismos señales eléctricas. Se
comportan como cargas o receptores que pueden atenuar, compensar
o ajustar una señal eléctrica en un circuito.
Fijas
 Resistencias Variables
Dependientes o sensibles
 Condensadores

3. Electrónica Clasificación de los componentes de un circuito:
 Componentes activos:
Pueden generar, modificar y amplificar el valor de una señal
eléctrica.
 Diodos
 Transistores

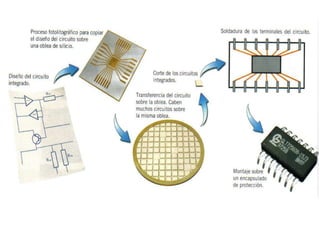

 Circuitos integrados

4. Componentes pasivos: RESISTENCIAS

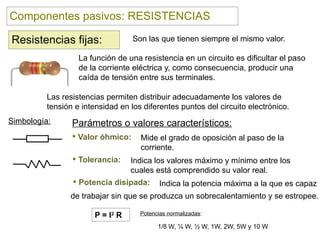

Resistencias fijas: Son las que tienen siempre el mismo valor.
La función de una resistencia en un circuito es dificultar el paso
de la corriente eléctrica y, como consecuencia, producir una
caída de tensión entre sus terminales.
Las resistencias permiten distribuir adecuadamente los valores de
tensión e intensidad en los diferentes puntos del circuito electrónico.
Simbología: Parámetros o valores característicos:
 Valor óhmico: Mide el grado de oposición al paso de la
corriente.
 Tolerancia: Indica los valores máximo y mínimo entre los
cuales está comprendido su valor real.
 Potencia disipada: Indica la potencia máxima a la que es capaz
de trabajar sin que se produzca un sobrecalentamiento y se estropee.
P = I2 R Potencias normalizadas:
1/8 W, ¼ W, ½ W, 1W, 2W, 5W y 10 W

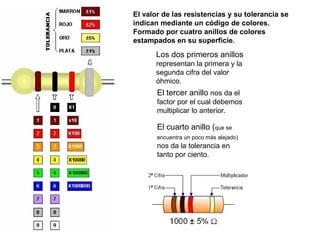

5. El valor de las resistencias y su tolerancia se
indican mediante un código de colores.
Formado por cuatro anillos de colores
estampados en su superficie.
Los dos primeros anillos
representan la primera y la
segunda cifra del valor
óhmico.
El tercer anillo nos da el
factor por el cual debemos
multiplicar lo anterior.
El cuarto anillo (que se
encuentra un poco más alejado)
nos da la tolerancia en
tanto por ciento.

6. Resistencias variables o potenciómetros
Las resistencias variables son las que tienen la capacidad de variar o
modificar su valor óhmico dentro de unos límites.
Se basan en una resistencia sobre la que se desliza un
contacto móvil que, según la posición que ocupa, puede
tomar valores entre 0 y R Ω.
Símbolo:
Dispone de tres terminales o patillas. El
central es el cursor, y los extremos se
alternan de forma que si uno presenta un
valor máximo el otro será mínimo con
respecto al terminal central.
Su valor suele estar impreso Conexión: Cursor
sobre la carcasa externa Conectamos estas patillas y movemos el cursor hasta
Entre estas obtener un valor de 7K
patillas la
resistencia será Normalmente solo se conecta
de 3K
el cursor y uno de los dos
10K terminales, quedando el otro
sin conectar.
Entre estas patillas la resistencia es la máxima.10K

7. Resistencias dependientes o sensibles
Son resistencias no lineales (no siguen la ley de Ohm) construidas con materiales
semiconductores. Su valor depende de la variación de magnitudes físicas como la
intensidad luminosa, la temperatura o el voltaje.
1. Dependientes de la temperatura ( Termistores)
 NTC (Negative Temperature Coefficient)
Su resistencia desciende a medida que aumenta la temperatura.
Símbolo: R
-tº
Tª
 PTC (Positive Temperature Coefficient)
Su resistencia aumenta a medida que aumenta la temperatura.
R Símbolo:
+tº
Tª Tienen aplicación en el control,compensación, regulación y
medida de la temperatura.

8. Resistencias dependientes o sensibles

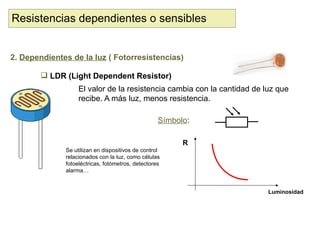

2. Dependientes de la luz ( Fotorresistencias)
 LDR (Light Dependent Resistor)
El valor de la resistencia cambia con la cantidad de luz que
recibe. A más luz, menos resistencia.
Símbolo:
R
Se utilizan en dispositivos de control
relacionados con la luz, como células
fotoeléctricas, fotómetros, detectores
alarma…
Luminosidad

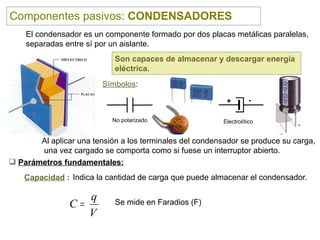

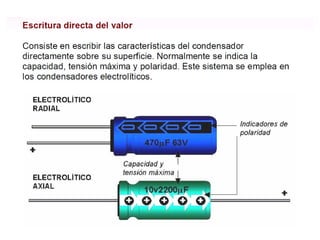

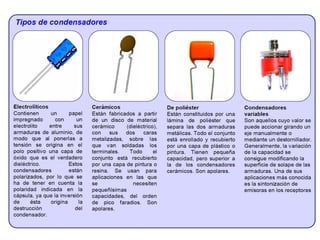

9. Componentes pasivos: CONDENSADORES
El condensador es un componente formado por dos placas metálicas paralelas,
separadas entre sí por un aislante.
Son capaces de almacenar y descargar energía
eléctrica.
Símbolos:
+ -
No polarizado Electrolítico
Al aplicar una tensión a los terminales del condensador se produce su carga,
una vez cargado se comporta como si fuese un interruptor abierto.
 Parámetros fundamentales:
Capacidad : Indica la cantidad de carga que puede almacenar el condensador.
q
C= Se mide en Faradios (F)
V

10. Componentes pasivos: CONDENSADORES
 Carga y descarga de un condensador:
(1)
R Al someter a una tensión a un condensador
descargado este se carga hasta una tensión
(2) aproximadamente igual a la del generador.
C
Constante de tiempo : (ζ)
V
Es el producto de la capacidad del condensador
por el valor de la resistencia a través de la cual se
Tiempo de carga o descarga (t) carga o se descarga. Representa el 63% de carga
ζ= R C del condensador.
Se considera que un condensador se carga o descarga
completamente para 5ζ (99,3%)
t = 5ζ = 5 R C Está expresada en segundos (s) para la
Ecuación de carga o descarga
resistencia en Ω y la capacidad en F.
Tiempo (s)
Carga (1) Descarga (2)

13. Diodos
Son dispositivos electrónicos polarizados de dos terminales,
ánodo (+) y cátodo (-), que dependiendo de cómo se conecten a una
fuente de alimentación, conducen o no la corriente eléctrica.

14. Diodos
Polarización del diodo: En función de cómo conectemos el diodo a los
polos de la fuente de alimentación, permitirá o
no, el paso de la corriente eléctrica.
POLARIZACIÓN CIRCUITO CARACTERÍSTICAS
DIRECTA El diodo conduce
el ánodo se conecta al
positivo de la batería Se comporta como un interruptor
y el cátodo al negativo. cerrado
INVERSA El diodo no conduce
el ánodo se conecta al
negativo y el cátodo Se comporta como un interruptor
al positivo de la batería abierto.

15. Tipos de diodos:
Diodos

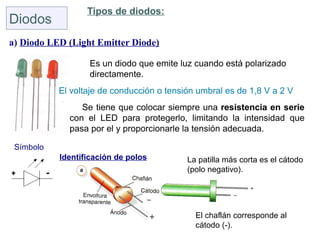

a) Diodo LED (Light Emitter Diode)
Es un diodo que emite luz cuando está polarizado
directamente.
El voltaje de conducción o tensión umbral es de 1,8 V a 2 V
Se tiene que colocar siempre una resistencia en serie
con el LED para protegerlo, limitando la intensidad que
pasa por el y proporcionarle la tensión adecuada.
Símbolo
Identificación de polos La patilla más corta es el cátodo
+ - (polo negativo).
El chaflán corresponde al
cátodo (-).

16. a) Diodo LED (Light Emitter Diode)
Diodos
Cálculo de la resistencia en serie:
Normalmente se conocen los datos del Led, su intensidad máxima ( 5 mA a 20 mA) y
su tensión 1,5 V a 2 V.
Ejemplo:
Conocidas las magnitudes de un LED: intensidad máxima de
20 mA y tensión de 2V. Calcula la resistencia a conectar en serie
si disponemos de una pila de 6 V.
Esquema: I = 20 mA Por ser un circuito en serie:
LED
VD= 2 V
VP = VR1 + VD
VR1 = VP − VD = 4V
Ley de Ohm :
VR1 4V
R1 = = = 200Ω
I 0,02 A
El valor de resistencia normalizado más cercano es 180Ω o 220Ω.
¿Cuál pondremos? Se toma la de mayor valor para no superar la Imax

17. a) Diodo LED (Light Emitter Diode)
Diodos

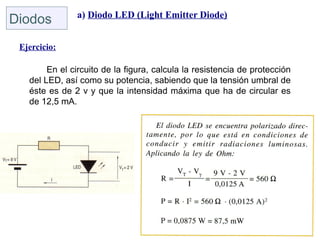

Ejercicio:
En el circuito de la figura, calcula la resistencia de protección
del LED, así como su potencia, sabiendo que la tensión umbral de
éste es de 2 v y que la intensidad máxima que ha de circular es
de 12,5 mA.

18. Transistores
Los transistores son operadores electrónicos que, conectados de
forma adecuada en un circuito, pueden funcionar como
interruptores o como amplificadores de una señal eléctrica.
Todo transistor dispone de tres patillas
o terminales:
terminales
Base (B)
Colector (C)
Emisor (E)

19. Transistores Funcionamiento del transistor NPN

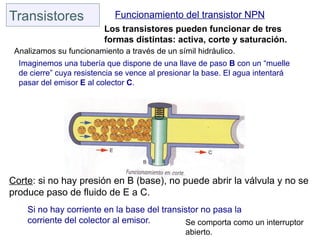

Los transistores pueden funcionar de tres
formas distintas: activa, corte y saturación.
Analizamos su funcionamiento a través de un símil hidráulico.
Imaginemos una tubería que dispone de una llave de paso B con un “muelle
de cierre” cuya resistencia se vence al presionar la base. El agua intentará
pasar del emisor E al colector C.

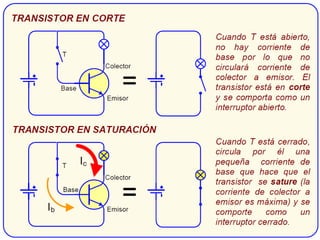

Corte: si no hay presión en B (base), no puede abrir la válvula y no se
produce paso de fluido de E a C.
Si no hay corriente en la base del transistor no pasa la
corriente del colector al emisor. Se comporta como un interruptor
abierto.

20. Transistores Funcionamiento del transistor NPN
Activa: si llega algo de presión a B (base), está abrirá más o menos
la válvula y dejará pasar más o menos fluido de E a C
El transistor permitirá un paso de corriente proporcional a la
intensidad en la base y siempre superior a esta. A la relación
entre ambas corrientes se le llama amplificación o ganancia.
Se comporta como un amplificador

21. Transistores Funcionamiento del transistor NPN

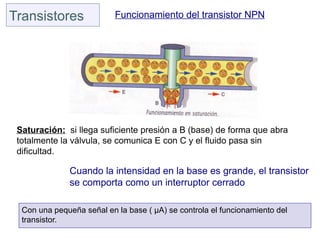

Saturación: si llega suficiente presión a B (base) de forma que abra
totalmente la válvula, se comunica E con C y el fluido pasa sin
dificultad.
Cuando la intensidad en la base es grande, el transistor
se comporta como un interruptor cerrado
Con una pequeña señal en la base ( μA) se controla el funcionamiento del
transistor.

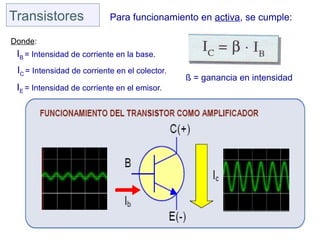

23. Transistores Para funcionamiento en activa, se cumple:
Donde:
IB = Intensidad de corriente en la base.
IC = Intensidad de corriente en el colector.
ß = ganancia en intensidad
IE = Intensidad de corriente en el emisor.
