El documento describe los componentes básicos de los circuitos electrónicos, incluyendo resistores, condensadores, diodos y transistores. Explica cómo funcionan estos componentes y sus diferentes tipos. También cubre temas como el montaje de circuitos electrónicos en placas prototipo, universales o vírgenes.

1. Alejandro González 4ºB

2. El funcionamiento de los circuitos electrónicos tienen por finalidad procesar información, en el lugar del aprovechamiento de la energía eléctrica En los aparatos electrónicos se pueden reconocer elementos con funciones comunes: Dispositivos de entrada : Proporcionan la información. Dispositivos de proceso: Regulan el funcionamiento. Dispositivos de salida: Producen los efectos finales. Los Aparatos Electrónicos

3. Disponen de los siguientes elementos: Carcasa: Conforma la estructura de aparato y le da cuerpo. Placas de circuito impreso y conexiones : Los componentes se sueldan con estaño a unas pistas de cobre sobre placas de baquelita. Alimentación: Los aparatos electrónicos suelen utilizar pilas, baterías, células solares o fuentes de alimentación que les proporcionan corriente continua.

4. Los circuitos electrónicos están formados por unos componentes básicos, que son: Componentes Discretos: Son componentes individuales, constituyen las unidades más simples. Pueden ser de 2 tipos: Pasivos: Son aquellos que no modifican la amplitud de las señales. Ej.: resistores y condensadores. Activos: Llamados así porque amplifican o atenúan las señales. Ej.: diodos y transistores. Circuitos Integrados: Están formados por componentes activos y pasivos, que se han interconectados sobre un mismo bloque de material semiconductor, creando así circuitos microscópicos o microchips. Circuitos electronicos

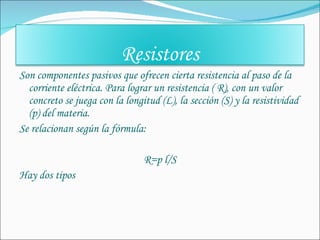

6. Son componentes pasivos que ofrecen cierta resistencia al paso de la corriente eléctrica. Para lograr un resistencia ( R), con un valor concreto se juega con la longitud (L), la sección (S) y la resistividad (p) del materia. Se relacionan según la fórmula: R=p l/S Hay dos tipos Resistores

7. Resistores fijos: Tienen un resistencia con valor constante Resistores variables: Cambian de resistencia cuando varia algún parámetro fijo. Se distinguen dos grupos : potenciómetro y resistores dependientes

8. Son componentes pasivos. Está formado por un par de superficies conductoras en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra), generalmente en forma de tablas, esferas o láminas, separados por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el vacío, que, sometidos a una diferencia de potencial adquieren una determinada carga eléctrica, positiva en una de las placas y negativa en la otra (siendo nula la carga total almacenada). La carga almacenada en una de las placas es proporcional a la diferencia de potencial entre esta placa y la otra, siendo la constante de proporcionalidad la llamada capacidad o capacitancia. En el Sistema internacional de unidades se mide en Faradios (F), siendo 1 faradio la capacidad de un condensador en el que, sometidas sus armaduras a una d.d.p. de 1 voltio, éstas adquieren una carga eléctrica de 1 culombio . Condensadores

9. Condensadores de aire . Se trata de condensadores, normalmente de placas paralelas, con dieléctrico de aire y encapsulados en vidrio Condensadores de mica . La mica posee varias propiedades que la hacen adecuada para dieléctrico de condensadores: bajas pérdidas, exfoliación en láminas finas, soporta altas temperaturas y no se degrada por oxidación o con la humedad Condensadores de papel . Condensadores autorregenerables. Condensadores styroflex. Etc..

10. Un diodo es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor. De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones: por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia eléctrica muy pequeña. Debido a este comportamiento, se les suele denominar rectificadores , ya que son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir una corriente alterna en corriente continua. Diodos

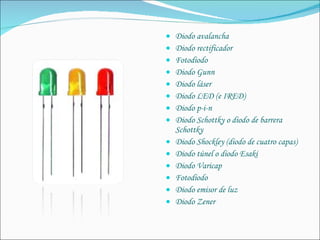

11. Diodo avalancha Diodo rectificador Fotodiodo Diodo Gunn Diodo láser Diodo LED (e IRED) Diodo p-i-n Diodo Schottky o diodo de barrera Schottky Diodo Shockley (diodo de cuatro capas) Diodo túnel o diodo Esaki Diodo Varicap Fotodiodo Diodo emisor de luz Diodo Zener

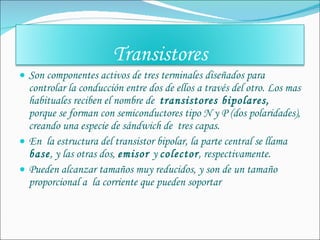

12. Son componentes activos de tres terminales diseñados para controlar la conducción entre dos de ellos a través del otro. Los mas habituales reciben el nombre de transistores bipolares, porque se forman con semiconductores tipo N y P (dos polaridades), creando una especie de sándwich de tres capas. En la estructura del transistor bipolar, la parte central se llama base , y las otras dos, emisor y colector , respectivamente. Pueden alcanzar tamaños muy reducidos, y son de un tamaño proporcional a la corriente que pueden soportar Transistores

13. Pueden ocurrir tres situaciones en las que el transistor actuará de manera distinta. Funcionamiento en Corte: El transistor se comporta como si fuese un interruptor abierto. Funcionamiento en Zona Activa: El transistor se comporta como un amplificador. Funcionamiento en Saturación: El transistor se comporta como un interruptor cerrado. Por tanto, el transistor puede funcionar como interruptor o como amplificador . Funcionamiento del Transistor Bipolar

14. Según el orden de las capas interiores, tenemos transistores PNP o NPN. Transistor PNP: Formado por dos semiconductores tipo P y uno tipo N. La corriente entra por el emisor y sale por el colector. Transistor NPN: Formado por dos semiconductores tipo N y uno tipo P. La corriente entra por el colector y sale por el emisor. Tipos de Transistores Bipolares

15. Para montar los circuitos electrónicos se puede recurrir a distintos soportes, dependiendo de si finalidad y de la disponibilidad de medios: Placa para Prototipos: Útil en montajes de prueba, que luego se desmontan para reutilizar la placa y los componentes. Placa Universal: Se usa en montajes experimentales. Formada por una cuadrícula taladrada de contactos de cobre estañado, a la que se sueldan los componentes unidos con cables flexibles. Placa Virgen: Se reserva para circuitos probados, que serán definitivos. Tiene una fina capa de cobre en una o las dos caras, sobre las que se forman las conexiones entre los componentes. El Montaje de Circuitos Electrónicos
