1. Diego Andrés Cabrera García
11.02
*

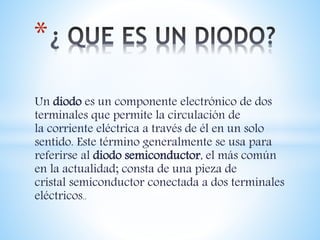

2. Un diodo es un componente electrónico de dos
terminales que permite la circulación de
la corriente eléctrica a través de él en un solo
sentido. Este término generalmente se usa para
referirse al diodo semiconductor, el más común
en la actualidad; consta de una pieza de
cristal semiconductor conectada a dos terminales
eléctricos..
*

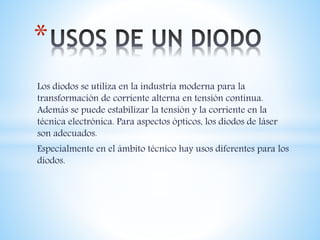

3. Los diodos se utiliza en la industria moderna para la
transformación de corriente alterna en tensión continua.
Además se puede estabilizar la tensión y la corriente en la
técnica electrónica. Para aspectos ópticos, los diodos de láser
son adecuados.
Especialmente en el ámbito técnico hay usos diferentes para los
diodos.
*

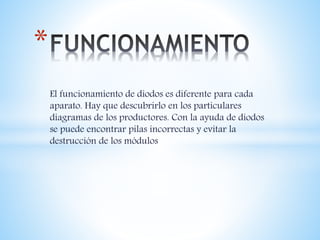

4. El funcionamiento de diodos es diferente para cada
aparato. Hay que descubrirlo en los particulares
diagramas de los productores. Con la ayuda de diodos
se puede encontrar pilas incorrectas y evitar la
destrucción de los módulos
*

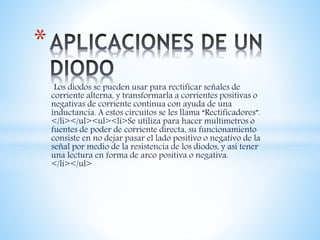

5. Los diodos se pueden usar para rectificar señales de
corriente alterna, y transformarla a corrientes positivas o
negativas de corriente continua con ayuda de una
inductancia. A estos circuitos se les llama “Rectificadores”.
</li></ul><ul><li>Se utiliza para hacer multímetros o
fuentes de poder de corriente directa, su funcionamiento
consiste en no dejar pasar el lado positivo o negativo de la
señal por medio de la resistencia de los diodos, y así tener
una lectura en forma de arco positiva o negativa.
</li></ul>
*

6. *

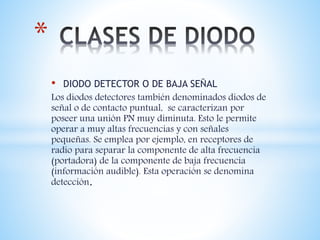

7. • DIODO DETECTOR O DE BAJA SEÑAL
Los diodos detectores también denominados diodos de
señal o de contacto puntual, se caracterizan por
poseer una unión PN muy diminuta. Esto le permite
operar a muy altas frecuencias y con señales
pequeñas. Se emplea por ejemplo, en receptores de
radio para separar la componente de alta frecuencia
(portadora) de la componente de baja frecuencia
(información audible). Esta operación se denomina
detección.
*

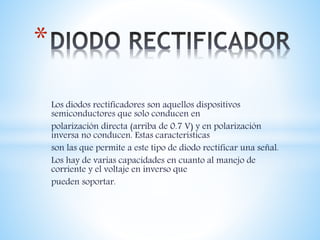

8. Los diodos rectificadores son aquellos dispositivos
semiconductores que solo conducen en
polarización directa (arriba de 0.7 V) y en polarización
inversa no conducen. Estas características
son las que permite a este tipo de diodo rectificar una señal.
Los hay de varias capacidades en cuanto al manejo de
corriente y el voltaje en inverso que
pueden soportar.
*

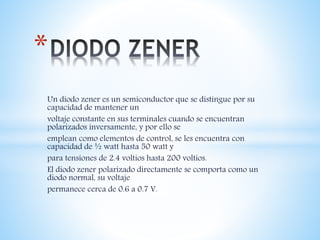

9. Un diodo zener es un semiconductor que se distingue por su
capacidad de mantener un
voltaje constante en sus terminales cuando se encuentran
polarizados inversamente, y por ello se
emplean como elementos de control, se les encuentra con
capacidad de ½ watt hasta 50 watt y
para tensiones de 2.4 voltios hasta 200 voltios.
El diodo zener polarizado directamente se comporta como un
diodo normal, su voltaje
permanece cerca de 0.6 a 0.7 V.
*

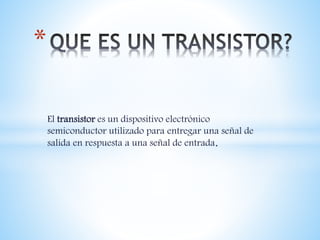

10. El transistor es un dispositivo electrónico
semiconductor utilizado para entregar una señal de
salida en respuesta a una señal de entrada.
*

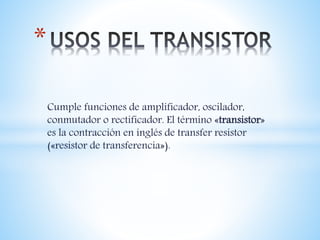

11. Cumple funciones de amplificador, oscilador,
conmutador o rectificador. El término «transistor»
es la contracción en inglés de transfer resistor
(«resistor de transferencia»).
*

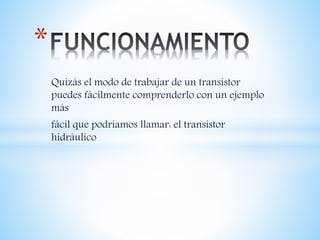

12. Quizás el modo de trabajar de un transistor
puedes fácilmente comprenderlo con un ejemplo
más
fácil que podríamos llamar: el transistor
hidráulico
*

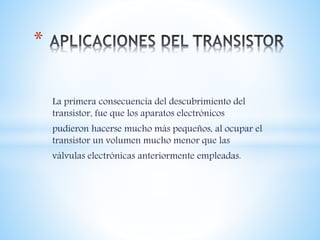

13. La primera consecuencia del descubrimiento del
transistor, fue que los aparatos electrónicos
pudieron hacerse mucho más pequeños, al ocupar el
transistor un volumen mucho menor que las
válvulas electrónicas anteriormente empleadas.
*

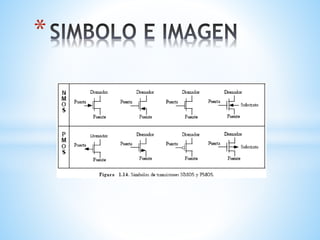

14. *

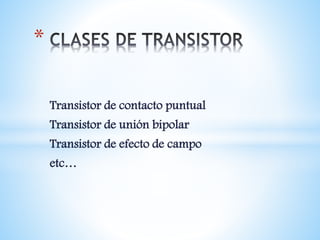

15. Transistor de contacto puntual
Transistor de unión bipolar
Transistor de efecto de campo
etc…
*

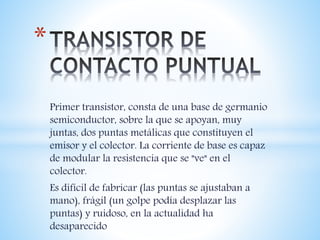

16. Primer transistor, consta de una base de germanio
semiconductor, sobre la que se apoyan, muy
juntas, dos puntas metálicas que constituyen el
emisor y el colector. La corriente de base es capaz
de modular la resistencia que se "ve" en el
colector.
Es difícil de fabricar (las puntas se ajustaban a
mano), frágil (un golpe podía desplazar las
puntas) y ruidoso, en la actualidad ha
desaparecido
*

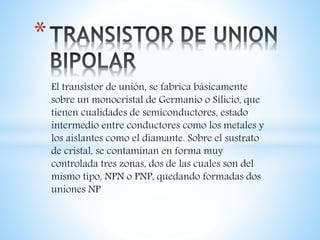

17. El transistor de unión, se fabrica básicamente
sobre un monocristal de Germanio o Silicio, que
tienen cualidades de semiconductores, estado
intermedio entre conductores como los metales y
los aislantes como el diamante. Sobre el sustrato
de cristal, se contaminan en forma muy
controlada tres zonas, dos de las cuales son del
mismo tipo, NPN o PNP, quedando formadas dos
uniones NP
*

18. *

19. *

20. RESISTENCIA ELECTRICA
SON USADAS
PARA
PRODUCIR
CAIDAS DE
TENCION
DIVISORES
DE
TENSIONES
Y
CORRIENTE
LIMITADORE
S DE
CORRIENTE
DISPARADOR
ES DE
CALOR
VARIAN SEGÚN SU
AREA
TRASVERS
AL
LONGIT
UD
MATERIAL
SE IDENTIFICAN
MEDIANTE
CODIGO DE
COLORES
CONEXIO
NES
SERIE
PARALEL
O
MIXTO
ENCONTRA
DAS EN
CIRCUITOS
ELECTRICOS
ESTOS SE
DESARROLLAN EN
BASE A
LEY DE OHM

21. *

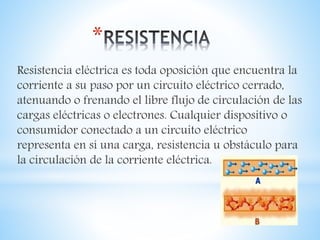

Resistencia eléctrica es toda oposición que encuentra la
corriente a su paso por un circuito eléctrico cerrado,
atenuando o frenando el libre flujo de circulación de las
cargas eléctricas o electrones. Cualquier dispositivo o
consumidor conectado a un circuito eléctrico
representa en sí una carga, resistencia u obstáculo para
la circulación de la corriente eléctrica.

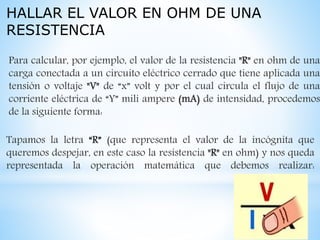

22. HALLAR EL VALOR EN OHM DE UNA
RESISTENCIA
Para calcular, por ejemplo, el valor de la resistencia "R" en ohm de una
carga conectada a un circuito eléctrico cerrado que tiene aplicada una
tensión o voltaje "V" de “x” volt y por el cual circula el flujo de una
corriente eléctrica de “Y” mili ampere (mA) de intensidad, procedemos
de la siguiente forma:
Tapamos la letra “R” (que representa el valor de la incógnita que
queremos despejar, en este caso la resistencia "R" en ohm) y nos queda
representada la operación matemática que debemos realizar:

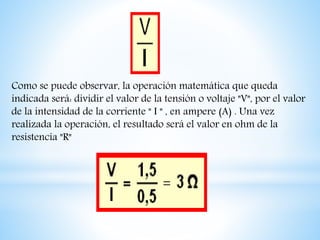

23. Como se puede observar, la operación matemática que queda
indicada será: dividir el valor de la tensión o voltaje "V", por el valor
de la intensidad de la corriente " I " , en ampere (A) . Una vez
realizada la operación, el resultado será el valor en ohm de la
resistencia "R"

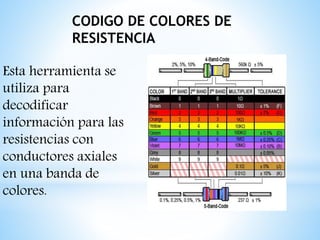

24. Esta herramienta se
utiliza para
decodificar
información para las
resistencias con
conductores axiales
en una banda de
colores.
CODIGO DE COLORES DE
RESISTENCIA

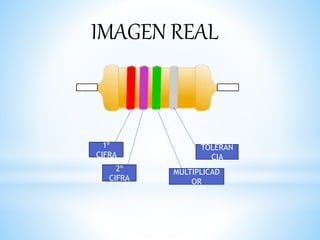

25. 1º
CIFRA
2º
CIFRA
TOLERAN
CIA
MULTIPLICAD
OR
IMAGEN REAL

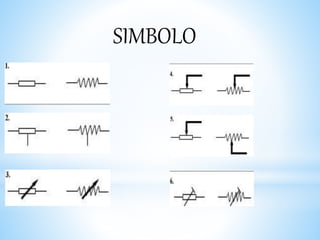

26. SIMBOLO

27. *

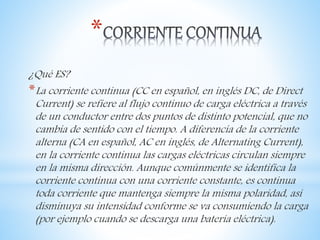

¿Qué ES?
*La corriente continua (CC en español, en inglés DC, de Direct
Current) se refiere al flujo continuo de carga eléctrica a través
de un conductor entre dos puntos de distinto potencial, que no
cambia de sentido con el tiempo. A diferencia de la corriente
alterna (CA en español, AC en inglés, de Alternating Current),
en la corriente continua las cargas eléctricas circulan siempre
en la misma dirección. Aunque comúnmente se identifica la
corriente continua con una corriente constante, es continua
toda corriente que mantenga siempre la misma polaridad, así
disminuya su intensidad conforme se va consumiendo la carga
(por ejemplo cuando se descarga una batería eléctrica).

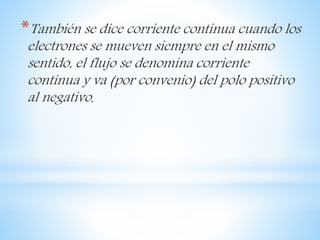

28. *También se dice corriente continua cuando los
electrones se mueven siempre en el mismo
sentido, el flujo se denomina corriente
continua y va (por convenio) del polo positivo
al negativo.

29. *

30. *

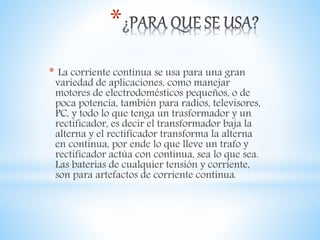

* La corriente continua se usa para una gran
variedad de aplicaciones, como manejar
motores de electrodomésticos pequeños, o de
poca potencia, también para radios, televisores,
PC, y todo lo que tenga un trasformador y un
rectificador, es decir el transformador baja la
alterna y el rectificador transforma la alterna
en continua, por ende lo que lleve un trafo y
rectificador actúa con continua, sea lo que sea.
Las baterías de cualquier tensión y corriente,
son para artefactos de corriente continua.

31. *

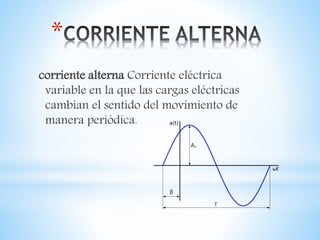

corriente alterna Corriente eléctrica
variable en la que las cargas eléctricas
cambian el sentido del movimiento de
manera periódica.

32. *

33. *

34. *

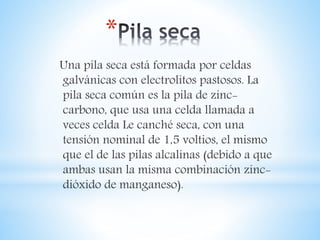

Una pila seca está formada por celdas
galvánicas con electrolitos pastosos. La
pila seca común es la pila de zinc-
carbono, que usa una celda llamada a
veces celda Le canché seca, con una
tensión nominal de 1,5 voltios, el mismo
que el de las pilas alcalinas (debido a que
ambas usan la misma combinación zinc-
dióxido de manganeso).

35. *

36. *

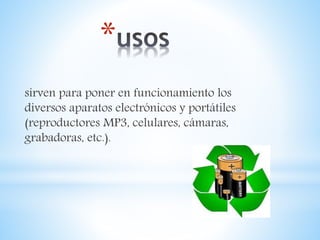

sirven para poner en funcionamiento los
diversos aparatos electrónicos y portátiles
(reproductores MP3, celulares, cámaras,
grabadoras, etc.).
