1. ALEX MAURICIO BRAVO LOPEZ
11 COMPUTACION J.M.
SAN JUAN DE PASTO
2012

2. • en la tarjeta ATX la •Cuando las tarjetas • la conexión de estos se
alimentación de madres son de tipo AT hace que quede en el
energía a la tarjeta se utilizan dos centro los cables negros
madre se hace por conectores que por lo
medio de un solo regular están
conector marcados con p8 y p9
Conectores p8 y p9 Conectores p8 y p9 en su
Conector ATX sueltos conexión

3. Existen dos tipos de conectores de corriente para las unidades de
almacenamiento:
Los que suministran la
Los que alimentan a
corriente a los discos
los discos duros y
flexibles.
unidades de CD-ROM
Conector de corriente para Conector de corriente para
disco discos flexibles
duro y unidades CD-ROM
Por lo regular, las fuentes de voltaje tienen dos conectores de corriente
para discos flexibles y varios para discos duros o unidades de CD-ROM.

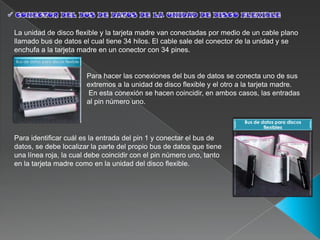

4. La unidad de disco flexible y la tarjeta madre van conectadas por medio de un cable plano
llamado bus de datos el cual tiene 34 hilos. El cable sale del conector de la unidad y se
enchufa a la tarjeta madre en un conector con 34 pines.
Bus de datos para discos flexible
Para hacer las conexiones del bus de datos se conecta uno de sus
extremos a la unidad de disco flexible y el otro a la tarjeta madre.
En esta conexión se hacen coincidir, en ambos casos, las entradas
al pin número uno.
Bus de datos para discos
flexibles
Para identificar cuál es la entrada del pin 1 y conectar el bus de
datos, se debe localizar la parte del propio bus de datos que tiene
una línea roja, la cual debe coincidir con el pin número uno, tanto
en la tarjeta madre como en la unidad del disco flexible.

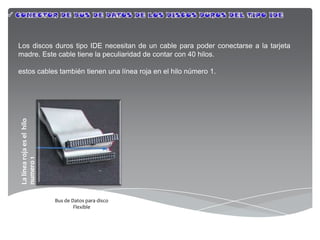

5. Los discos duros tipo IDE necesitan de un cable para poder conectarse a la tarjeta
madre. Este cable tiene la peculiaridad de contar con 40 hilos.
estos cables también tienen una línea roja en el hilo número 1.
La línea roja es el hilo
numero 1
Bus de Datos para disco
Flexible

6. Cuando queremos comprar un dispositivo de almacenamiento lo mas
importante es su capacidad. En informática cada carácter ocupa un byte
(cada letra, número o signo de puntuación)
Así, cuando decimos que un archivo de texto ocupa 4.000 bytes queremos
decir que contiene el equivalente a 4.000 letras
el byte es una unidad de información muy pequeña, por lo que se usan sus
múltiplos: kilobyte (Kb), megabyte (MB), gigabyte (GB).
no van de 1.000 mayor que el anterior si no (2 elevado a 10 = 1.024)
1 GB = 1.024
MB = 1.048.576
Kb = más de 1.073 millones de bytes

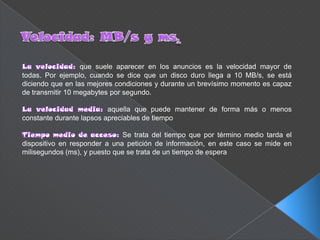

7. que suele aparecer en los anuncios es la velocidad mayor de
todas. Por ejemplo, cuando se dice que un disco duro llega a 10 MB/s, se está
diciendo que en las mejores condiciones y durante un brevísimo momento es capaz
de transmitir 10 megabytes por segundo.
aquella que puede mantener de forma más o menos
constante durante lapsos apreciables de tiempo
Se trata del tiempo que por término medio tarda el
dispositivo en responder a una petición de información, en este caso se mide en
milisegundos (ms), y puesto que se trata de un tiempo de espera

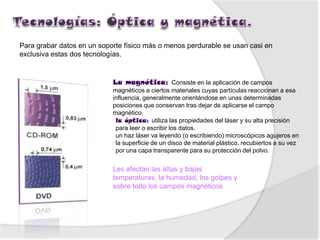

8. Para grabar datos en un soporte físico más o menos perdurable se usan casi en
exclusiva estas dos tecnologías.
Consiste en la aplicación de campos
magnéticos a ciertos materiales cuyas partículas reaccionan a esa
influencia, generalmente orientándose en unas determinadas
posiciones que conservan tras dejar de aplicarse el campo
magnético.
utiliza las propiedades del láser y su alta precisión
para leer o escribir los datos.
un haz láser va leyendo (o escribiendo) microscópicos agujeros en
la superficie de un disco de material plástico, recubiertos a su vez
por una capa transparente para su protección del polvo.
Les afectan las altas y bajas
temperaturas, la humedad, los golpes y
sobre todo los campos magnéticos

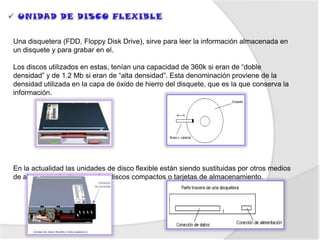

9. Una disquetera (FDD, Floppy Disk Drive), sirve para leer la información almacenada en
un disquete y para grabar en el.
Los discos utilizados en estas, tenían una capacidad de 360k si eran de “doble
densidad” y de 1.2 Mb si eran de “alta densidad”. Esta denominación proviene de la
densidad utilizada en la capa de óxido de hierro del disquete, que es la que conserva la
información.
En la actualidad las unidades de disco flexible están siendo sustituidas por otros medios
de almacenamiento, como los discos compactos o tarjetas de almacenamiento.

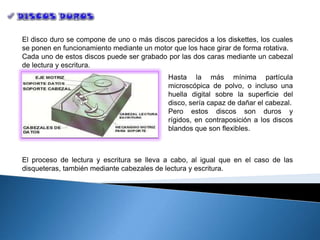

10. El disco duro se compone de uno o más discos parecidos a los diskettes, los cuales
se ponen en funcionamiento mediante un motor que los hace girar de forma rotativa.
Cada uno de estos discos puede ser grabado por las dos caras mediante un cabezal
de lectura y escritura.
Hasta la más mínima partícula
microscópica de polvo, o incluso una
huella digital sobre la superficie del
disco, sería capaz de dañar el cabezal.
Pero estos discos son duros y
rígidos, en contraposición a los discos
blandos que son flexibles.
El proceso de lectura y escritura se lleva a cabo, al igual que en el caso de las
disqueteras, también mediante cabezales de lectura y escritura.

12. Los discos IDE son los más habituales; ofrecen
un rendimiento razonablemente elevado a un
precio económico y son más o menos fáciles de
instalar. Sin embargo, se ven limitados a un
número máximo de 4 dispositivos.
Su conexión se realiza mediante un cable plano
(también llamado faja) con conectores con 40
pines colocados en dos hileras (aparte del cable
de alimentación, que es común para todos los
tipos de disco duro).
La capacidad de los discos duros puede
variar, en la actualidad los discos van desde
20Gb hasta los 180Gb y su costo es proporcional
a la capacidad de almacenamiento.

13. Este tipo de disco duro requiere de una tarjeta especial para conectarse a la tarjeta
madre.
Las tarjetas SCSI tienen la posibilidad de conectar hasta siete dispositivos de todo tipo,
discos, cintas, escáner, CD-ROM, etc. El uso de los discos SCSI no es tan común como
los tipo IDE/EIDE por que es un poco costoso .
Los conectores SCSI son múltiples, como lo son las variantes de la norma: SCSI-1, SCSI-
2, Wide SCSI, Ultra SCSI... Pueden ser planos de 50 contactos en 2 hileras, o de 68
contactos, o no planos con conector de 36 contactos, con mini-conector de 50 contactos.

14. Su velocidad resulta insufrible, más parecida a la de un disquete que a la de un
disco duro moderno. Se trata de cacharros pesados, de formato casi siempre
5,25 pulgadas, con capacidades de 10, 20, 40 o hasta 80 megas máximo.
Típicos en los primeros PCs y algunos 286, conocidos por los usuarios de los
venerables Amstrad 1512 o 1640, por ejemplo.
No tiene sentido ampliar un ordenador que posea una de estas antiguallas.

15. Este tipo de disco es de reciente aparición, se
caracteriza porque su conexión a la
computadora se hace por medio de un puerto
USB y como su nombre lo dice, es externo al
gabinete de la computadora.
Los discos duros reciben su corriente por medio de
uno de los conectores de la fuente de voltaje.
Como en los otros dispositivos, la conexión debe
Conexión de corriente
hacerse sin forzar las entradas.

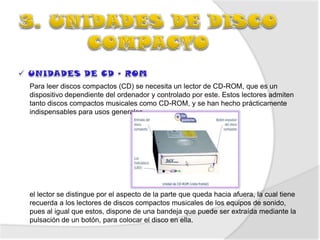

16. Para leer discos compactos (CD) se necesita un lector de CD-ROM, que es un
dispositivo dependiente del ordenador y controlado por este. Estos lectores admiten
tanto discos compactos musicales como CD-ROM, y se han hecho prácticamente
indispensables para usos generales
el lector se distingue por el aspecto de la parte que queda hacia afuera, la cual tiene
recuerda a los lectores de discos compactos musicales de los equipos de sonido,
pues al igual que estos, dispone de una bandeja que puede ser extraída mediante la
pulsación de un botón, para colocar el disco en ella.

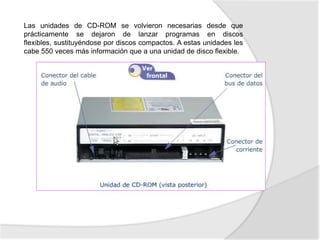

17. Las unidades de CD-ROM se volvieron necesarias desde que
prácticamente se dejaron de lanzar programas en discos
flexibles, sustituyéndose por discos compactos. A estas unidades les
cabe 550 veces más información que a una unidad de disco flexible.

18. Las unidades de CD-ROM más comunes son las de sólo lectura.
Los discos compactos que se utilizan en estas unidades tienen una capacidad
máxima de almacenamiento de 800 Mbytes.
Estas unidades de CD-ROM se evalúan por su velocidad de lectura. Una unidad de
velocidad simple (1X) lee a 150 Kb por segundo, una de doble (2X) lee a 300 Kb/s y
así, sucesivamente.

19. Estas unidades funcionan igual que las unidades comunes de CD-ROM, sólo que
permiten grabar información en discos compactos (CD) vírgenes o vacíos.
Las unidades CD-Writer se distinguen porque tienen tres símbolos, que significan:
velocidad de escritura/reescritura/lectura; por ejemplo 32x/12x/40x, lo que indica que
la unidad escribe a una velocidad de 32x, reescribe a 12x y lee a 40x. Recuerde que la
„x‟ es equivalente a 150 kb/s.

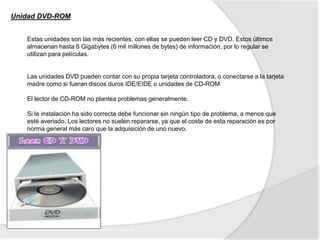

20. Unidad DVD-ROM
Estas unidades son las más recientes, con ellas se pueden leer CD y DVD. Estos últimos
almacenan hasta 6 Gigabytes (6 mil millones de bytes) de información, por lo regular se
utilizan para películas.
Las unidades DVD pueden contar con su propia tarjeta controladora, o conectarse a la tarjeta
madre como si fueran discos duros IDE/EIDE o unidades de CD-ROM
El lector de CD-ROM no plantea problemas generalmente.
Si la instalación ha sido correcta debe funcionar sin ningún tipo de problema, a menos que
esté averiado. Los lectores no suelen repararse, ya que el coste de esta reparación es por
norma general más caro que la adquisición de uno nuevo.
