Esquema de la red, de acuerdo a la descripción del problema
Edificio Facultad Ciencias 50PCs
Edificio Facultad Economía 50PCs
Edificio Facultad Derecho 50PCs
Edificio Facultad Artes 50PCs
Edificio Facultad Administración
50PCs
Edificio Facultad Ingeniería 200
PCs
Edificio Facultad Medicina 50PCs
Edificio Biblioteca 50PCs
Edificio Administrativo PCs sin
determinar
Edificio Rectoría PCs sin
determinar
Racks con sus respetivos Switch
switch
En estes diagrama de red podemos evidenciar una topología de anillo en fibra óptica
en donde tenemos conectados 550 equipos distribuidos así
 200 equipos en el edificio de facultada de ingeniería
 50 equipos en el edificio de facultada de Administración
 50 equipos en el edificio de facultada de Ciencias
 50 equipos en el edificio de facultada de Economía
 50 equipos en el edificio de facultada de Derecho
 50 equipos en el edificio de facultada de Artes
 50 equipos en el edificio de facultada de Medicina
 50 equipos en el edificio de Biblioteca
Así mismo de acuerdo al diagrama se evidencia cada rack de comunicaciones
ubicados en cada edificio con sus respectivos suwtch con 48 puertos cada uno así
Rack 1 con 5 switch con un total de 240 puertos este corresponde a la facultad de
ingeniería.
 Rack 2 con 3 switch con un total de 46 puertos este corresponde a la facultad
de Administración.
 Rack 3 con 3 switch con un total de 46 puertos este corresponde a la facultad
de Ciencias.
 Rack 4 con 3 switch con un total de 46 puertos este corresponde a la facultad
de Economía.
 Rack 4 con 3 switch con un total de 46 puertos este corresponde a la facultad
de Derecho.
 Rack 5 con 3 switch con un total de 46 puertos este corresponde a la facultad
de Artes.
 Rack 6 con 3 switch con un total de 46 puertos este corresponde a la facultad
de Medicina.
 Rack 7 con 3 switch con un total de 46 puertos este corresponde a la
Biblioteca.
Para los edificios administrativo y rectoría no se estipularon cantidad de equipos,
pero de acuerdo a la interpretación del ejercicio se asignan rack de comunicaciones
a cada uno de estos edificios así:
Rack 8 con 3 switch con un total de 46 puertos este corresponde al edificio
administrativo.
Rack 9 con 3 switch con un total de 46 puertos este corresponde a al edificio de
rectoría.

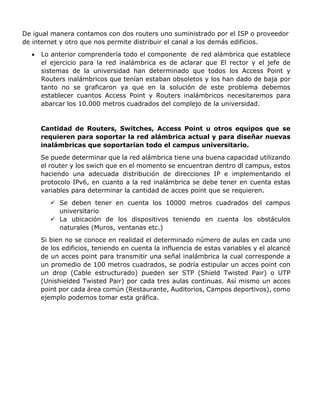

De igual manera contamos con dos routers uno suministrado por el ISP o proveedor
de internet y otro que nos permite distribuir el canal a los demás edificios.
 Lo anterior comprendería todo el componente de red alámbrica que establece
el ejercicio para la red inalámbrica es de aclarar que El rector y el jefe de
sistemas de la universidad han determinado que todos los Access Point y
Routers inalámbricos que tenían estaban obsoletos y los han dado de baja por
tanto no se graficaron ya que en la solución de este problema debemos
establecer cuantos Access Point y Routers inalámbricos necesitaremos para
abarcar los 10.000 metros cuadrados del complejo de la universidad.
Cantidad de Routers, Switches, Access Point u otros equipos que se
requieren para soportar la red alámbrica actual y para diseñar nuevas
inalámbricas que soportarían todo el campus universitario.
Se puede determinar que la red alámbrica tiene una buena capacidad utilizando
el router y los swich que en el momento se encuentran dentro dl campus, estos
haciendo una adecuada distribución de direcciones IP e implementando el
protocolo IPv6, en cuanto a la red inalámbrica se debe tener en cuenta estas
variables para determinar la cantidad de acces point que se requieren.
 Se deben tener en cuenta los 10000 metros cuadrados del campus
universitario
 La ubicación de los dispositivos teniendo en cuenta los obstáculos
naturales (Muros, ventanas etc.)
Si bien no se conoce en realidad el determinado número de aulas en cada uno
de los edificios, teniendo en cuenta la influencia de estas variables y el alcancé
de un acces point para transmitir una señal inalámbrica la cual corresponde a
un promedio de 100 metros cuadrados, se podría estipular un acces point con
un drop (Cable estructurado) pueden ser STP (Shield Twisted Pair) o UTP
(Unishielded Twisted Pair) por cada tres aulas continuas. Así mismo un acces
point por cada área común (Restaurante, Auditorios, Campos deportivos), como
ejemplo podemos tomar esta gráfica.

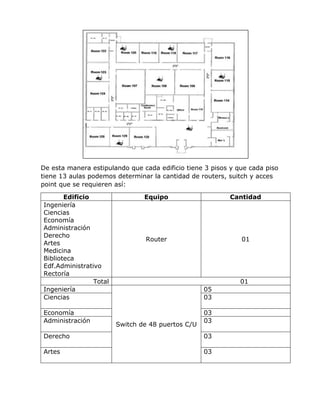

De esta manera estipulando que cada edificio tiene 3 pisos y que cada piso
tiene 13 aulas podemos determinar la cantidad de routers, suitch y acces
point que se requieren así:
Edificio Equipo Cantidad
Ingeniería
Ciencias
Economía
Administración
Derecho
Artes
Medicina
Biblioteca
Edf.Administrativo
Rectoría
Router 01
Total 01
Ingeniería
Switch de 48 puertos C/U
05
Ciencias 03
Economía 03
Administración 03
Derecho 03
Artes 03

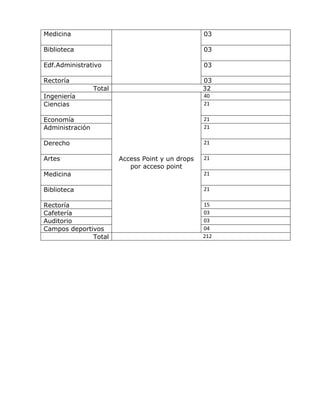

Medicina 03
Biblioteca 03
Edf.Administrativo 03
Rectoría 03
Total 32
Ingeniería
Access Point y un drops
por acceso point
40
Ciencias 21
Economía 21
Administración 21
Derecho 21
Artes 21
Medicina 21
Biblioteca 21
Rectoría 15
Cafetería 03
Auditorio 03
Campos deportivos 04
Total 212
Esquema del direccionamiento en IPv6 para el campus universitario
El esquema de direccionamiento IPv6 que se plantea para el campus
universitario es un esquema basado en subredes en este caso se plantearían
10 subredes cada una para un edificio a partir de la subred
2001:DB:ACAD:00C0::/64 con su correspondiente mascara (64) hasta la subred
2001:DB:ACAD:00CB::/64, las cuales se establecerán en cada una de las interfaces
del router así:
Dispositivo N° Edificio Interfaz Subredes
Router
1 Ingeniería G0/0 2001:DB:ACAD:00C0::/64
2 Administarcion G0/1 2001:DB:ACAD:00C1::/64
3 Economía G0/2 2001:DB:ACAD:00C2::/64
4 Medicina G0/3 2001:DB:ACAD:00C3::/64
5 Derecho G0/4 2001:DB:ACAD:00C4::/64
6 Artes G0/5 2001:DB:ACAD:00C6::/64
7 Ciencias G0/6 2001:DB:ACAD:00C7::/64
8 Biblioteca G0/7 2001:DB:ACAD:00C8::/64
9 Administrativo G0/8 2001:DB:ACAD:00C9::/64
1’ Rectoría G0/9 2001:DB:ACAD:00CA::/64
1
2 3 4 5
6 7 108 9

Alexander sierra grupo33
