Maestros Online Interconectividad avanzada Apoyo en ejercicios
Servicio de asesorías y solución de ejercicios
Ciencias_help@hotmail.com

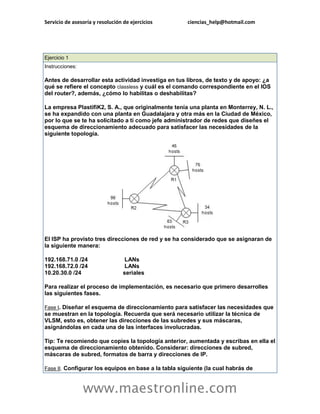

Ejercicio 1 Instrucciones: Antes de desarrollar esta actividad investiga en tus libros, de texto y de apoyo: ¿a qué se refiere el concepto classless y cuál es el comando correspondiente en el IOS del router?, además, ¿cómo lo habilitas o deshabilitas? La empresa PlastifiK2, S. A., que originalmente tenía una planta en Monterrey, N. L., se ha expandido con una planta en Guadalajara y otra más en la Ciudad de México, por lo que se te ha solicitado a ti como jefe administrador de redes que diseñes el esquema de direccionamiento adecuado para satisfacer las necesidades de la siguiente topología. El ISP ha provisto tres direcciones de red y se ha considerado que se asignaran de la siguiente manera: 192.168.71.0 /24 LANs 192.168.72.0 /24 LANs 10.20.30.0 /24 seriales Para realizar el proceso de implementación, es necesario que primero desarrolles las siguientes fases. Fase I. Diseñar el esquema de direccionamiento para satisfacer las necesidades que se muestran en la topología. Recuerda que será necesario utilizar la técnica de VLSM, esto es, obtener las direcciones de las subredes y sus máscaras, asignándolas en cada una de las interfaces involucradas. Tip: Te recomiendo que copies la topología anterior, aumentada y escribas en ella el esquema de direccionamiento obtenido. Considerar: direcciones de subred, máscaras de subred, formatos de barra y direcciones de IP. Fase II. Configurar los equipos en base a la tabla siguiente (la cual habrás de

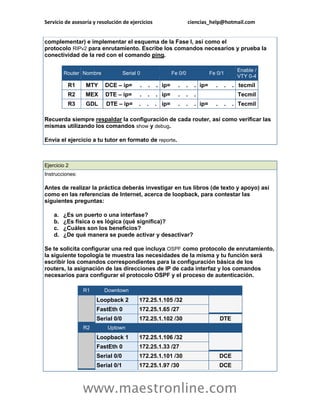

complementar) e implementar el esquema de la Fase I, así como el protocolo RIPv2 para enrutamiento. Escribe los comandos necesarios y prueba la conectividad de la red con el comando ping. Router Nombre Serial 0 Fe 0/0 Fe 0/1 Enable / VTY 0-4 R1 MTY DCE – ip= . . . ip= . . . ip= . . . tecmil R2 MEX DTE – ip= . . . ip= . . . Tecmil R3 GDL DTE – ip= . . . ip= . . . ip= . . . Tecmil Recuerda siempre respaldar la configuración de cada router, así como verificar las mismas utilizando los comandos show y debug. Envía el ejercicio a tu tutor en formato de reporte.
Ejercicio 2 Instrucciones: Antes de realizar la práctica deberás investigar en tus libros (de texto y apoyo) así como en las referencias de Internet, acerca de loopback, para contestar las siguientes preguntas: a. ¿Es un puerto o una interfase? b. ¿Es física o es lógica (qué significa)? c. ¿Cuáles son los beneficios? d. ¿De qué manera se puede activar y desactivar? Se te solicita configurar una red que incluya OSPF como protocolo de enrutamiento, la siguiente topología te muestra las necesidades de la misma y tu función será escribir los comandos correspondientes para la configuración básica de los routers, la asignación de las direcciones de IP de cada interfaz y los comandos necesarios para configurar el protocolo OSPF y el proceso de autenticación. R1 Downtown Loopback 2 172.25.1.105 /32 FastEth 0 172.25.1.65 /27 Serial 0/0 172.25.1.102 /30 DTE R2 Uptown Loopback 1 172.25.1.106 /32 FastEth 0 172.25.1.33 /27 Serial 0/0 172.25.1.101 /30 DCE Serial 0/1 172.25.1.97 /30 DCE

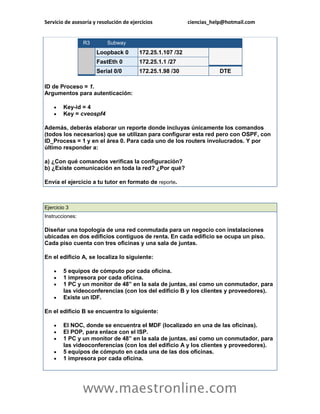

R3 Subway Loopback 0 172.25.1.107 /32 FastEth 0 172.25.1.1 /27 Serial 0/0 172.25.1.98 /30 DTE ID de Proceso = 1. Argumentos para autenticación:  Key-id = 4  Key = cveospf4 Además, deberás elaborar un reporte donde incluyas únicamente los comandos (todos los necesarios) que se utilizan para configurar esta red pero con OSPF, con ID_Process = 1 y en el área 0. Para cada uno de los routers involucrados. Y por último responder a: a) ¿Con qué comandos verificas la configuración? b) ¿Existe comunicación en toda la red? ¿Por qué? Envía el ejercicio a tu tutor en formato de reporte.
Ejercicio 3 Instrucciones: Diseñar una topología de una red conmutada para un negocio con instalaciones ubicadas en dos edificios contiguos de renta. En cada edificio se ocupa un piso. Cada piso cuenta con tres oficinas y una sala de juntas. En el edificio A, se localiza lo siguiente:  5 equipos de cómputo por cada oficina.  1 impresora por cada oficina.  1 PC y un monitor de 48” en la sala de juntas, así como un conmutador, para las videoconferencias (con los del edificio B y los clientes y proveedores).  Existe un IDF. En el edificio B se encuentra lo siguiente:  El NOC, donde se encuentra el MDF (localizado en una de las oficinas).  El POP, para enlace con el ISP.  1 PC y un monitor de 48” en la sala de juntas, así como un conmutador, para las videoconferencias (con los del edificio A y los clientes y proveedores).  5 equipos de cómputo en cada una de las dos oficinas.  1 impresora por cada oficina.

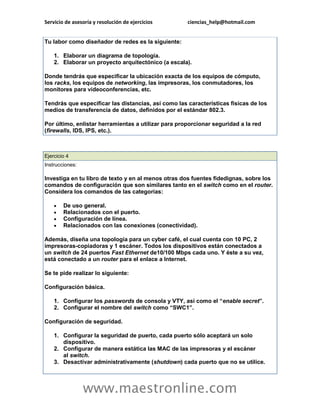

Tu labor como diseñador de redes es la siguiente: 1. Elaborar un diagrama de topología. 2. Elaborar un proyecto arquitectónico (a escala). Donde tendrás que especificar la ubicación exacta de los equipos de cómputo, los racks, los equipos de networking, las impresoras, los conmutadores, los monitores para videoconferencias, etc. Tendrás que especificar las distancias, así como las características físicas de los medios de transferencia de datos, definidos por el estándar 802.3. Por último, enlistar herramientas a utilizar para proporcionar seguridad a la red (firewalls, IDS, IPS, etc.).
Ejercicio 4 Instrucciones: Investiga en tu libro de texto y en al menos otras dos fuentes fidedignas, sobre los comandos de configuración que son similares tanto en el switch como en el router. Considera los comandos de las categorías:  De uso general.  Relacionados con el puerto.  Configuración de línea.  Relacionados con las conexiones (conectividad). Además, diseña una topología para un cyber café, el cual cuenta con 10 PC, 2 impresoras-copiadoras y 1 escáner. Todos los dispositivos están conectados a un switch de 24 puertos Fast Ethernet de10/100 Mbps cada uno. Y éste a su vez, está conectado a un router para el enlace a Internet. Se te pide realizar lo siguiente: Configuración básica. 1. Configurar los passwords de consola y VTY, así como el “enable secret”. 2. Configurar el nombre del switch como “SWC1”. Configuración de seguridad. 1. Configurar la seguridad de puerto, cada puerto sólo aceptará un solo dispositivo. 2. Configurar de manera estática las MAC de las impresoras y el escáner al switch. 3. Desactivar administrativamente (shutdown) cada puerto que no se utilice.

La topología deberá incluir el detalle de las direcciones IP y MAC de los equipos, así como los puertos por donde están conectadas las PC, las impresoras, el escáner y el router. Envía el ejercicio a tu tutor en formato de reporte.
Ejercicio 5 Instrucciones: Investiga las formas de bloquear un puerto, apóyate en tus libros de texto y de apoyo, así como en los enlaces sugeridos para este tema. Incluye los comandos necesarios. 1. Diseña una red conmutada LAN con cinco (5) switches, de tal forma que representen una topología redundante, para cumplir con la propiedad de disponibilidad. 2. Los switches se denominan: Sw1, Sw2, Sw3, Sw4 y Sw5. 3. Sabemos que las direcciones MAC de cada puerto de enlace troncal tienen el formato:  (2 veces)num-switch. aa(para 1er. puerto)/bb(para 2º. puerto)/ etc. ß este par se repite 3 veces separados por ‘punto decimal’. Por ejemplo: Supongamos que el Sw2 tiene 2 puertos enlace troncal, sus respectivas direcciones MAC son: 11.aa.11.aa.11.aa (para un puerto) y 22.bb.22.bb.22.bb (para el otro puerto) 4. Selecciona el orden de los puertos de manera aleatoria para asignarles su MAC. 5. Asumiendo que todos los switches tienen la prioridad predeterminada, determina en base a los criterios de spanning tree: o El puente raíz, o Los puertos raíz, o Los puertos designados y o Los puertos bloqueados.
Ejercicio 6 Instrucciones: 1. Diseña una topología conformada por dos switches, la cual contiene 3 VLAN. a. La VLAN 10 contiene los puertos Fa 01, 04, 05, 06, 07, 08 y 09. b. La VLAN 20 contiene los puertos Fa 02, 10, 11, 12, 13, 14 y 15.

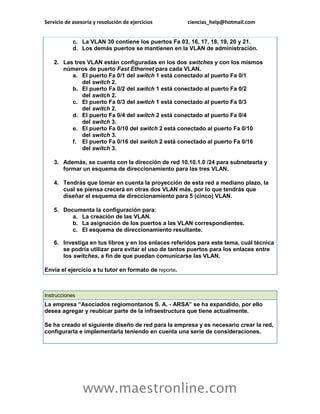

c. La VLAN 30 contiene los puertos Fa 03, 16, 17, 18, 19, 20 y 21. d. Los demás puertos se mantienen en la VLAN de administración. 2. Las tres VLAN están configuradas en los dos switches y con los mismos números de puerto Fast Ethernet para cada VLAN. a. El puerto Fa 0/1 del switch 1 está conectado al puerto Fa 0/1 del switch 2. b. El puerto Fa 0/2 del switch 1 está conectado al puerto Fa 0/2 del switch 2. c. El puerto Fa 0/3 del switch 1 está conectado al puerto Fa 0/3 del switch 2. d. El puerto Fa 0/4 del switch 2 está conectado al puerto Fa 0/4 del switch 3. e. El puerto Fa 0/10 del switch 2 está conectado al puerto Fa 0/10 del switch 3. f. El puerto Fa 0/16 del switch 2 está conectado al puerto Fa 0/16 del switch 3. 3. Además, se cuenta con la dirección de red 10.10.1.0 /24 para subnetearla y formar un esquema de direccionamiento para las tres VLAN. 4. Tendrás que tomar en cuenta la proyección de esta red a mediano plazo, la cual se piensa crecerá en otras dos VLAN más, por lo que tendrás que diseñar el esquema de direccionamiento para 5 (cinco) VLAN. 5. Documenta la configuración para: a. La creación de las VLAN. b. La asignación de los puertos a las VLAN correspondientes. c. El esquema de direccionamiento resultante. 6. Investiga en tus libros y en los enlaces referidos para este tema, cuál técnica se podría utilizar para evitar el uso de tantos puertos para los enlaces entre los switches, a fin de que puedan comunicarse las VLAN. Envía el ejercicio a tu tutor en formato de reporte.

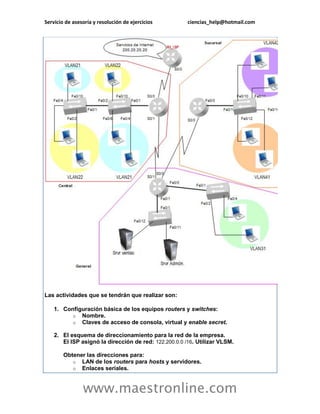

Instrucciones La empresa “Asociados regiomontanos S. A. - ARSA” se ha expandido, por ello desea agregar y reubicar parte de la infraestructura que tiene actualmente. Se ha creado el siguiente diseño de red para la empresa y es necesario crear la red, configurarla e implementarla teniendo en cuenta una serie de consideraciones.

Las actividades que se tendrán que realizar son: 1. Configuración básica de los equipos routers y switches: o Nombre. o Claves de acceso de consola, virtual y enable secret. 2. El esquema de direccionamiento para la red de la empresa. El ISP asignó la dirección de red: 122.200.0.0 /16. Utilizar VLSM. Obtener las direcciones para: o LAN de los routers para hosts y servidores. o Enlaces seriales.

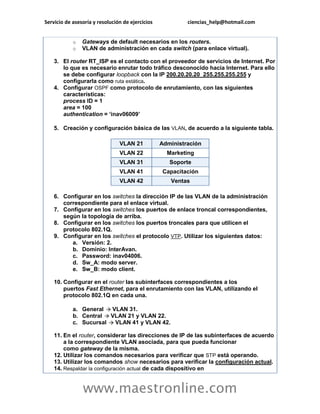

o Gateways de default necesarios en los routers. o VLAN de administración en cada switch (para enlace virtual). 3. El router RT_ISP es el contacto con el proveedor de servicios de Internet. Por lo que es necesario enrutar todo tráfico desconocido hacia Internet. Para ello se debe configurar loopback con la IP 200.20.20.20 255.255.255.255 y configurarla como ruta estática. 4. Configurar OSPF como protocolo de enrutamiento, con las siguientes características: process ID = 1 area = 100 authentication = ‘inav06009’ 5. Creación y configuración básica de las VLAN, de acuerdo a la siguiente tabla. VLAN 21 Administración VLAN 22 Marketing VLAN 31 Soporte VLAN 41 Capacitación VLAN 42 Ventas 6. Configurar en los switches la dirección IP de las VLAN de la administración correspondiente para el enlace virtual. 7. Configurar en los switches los puertos de enlace troncal correspondientes, según la topología de arriba. 8. Configurar en los switches los puertos troncales para que utilicen el protocolo 802.1Q. 9. Configurar en los switches el protocolo VTP. Utilizar los siguientes datos: a. Versión: 2. b. Dominio: InterAvan. c. Password: inav04006. d. Sw_A: modo server. e. Sw_B: modo client. 10. Configurar en el router las subinterfaces correspondientes a los puertos Fast Ethernet, para el enrutamiento con las VLAN, utilizando el protocolo 802.1Q en cada una. a. General VLAN 31. b. Central VLAN 21 y VLAN 22. c. Sucursal VLAN 41 y VLAN 42. 11. En el router, considerar las direcciones de IP de las subinterfaces de acuerdo a la correspondiente VLAN asociada, para que pueda funcionar como gateway de la misma. 12. Utilizar los comandos necesarios para verificar que STP está operando. 13. Utilizar los comandos show necesarios para verificar la configuración actual. 14. Respaldar la configuración actual de cada dispositivo en

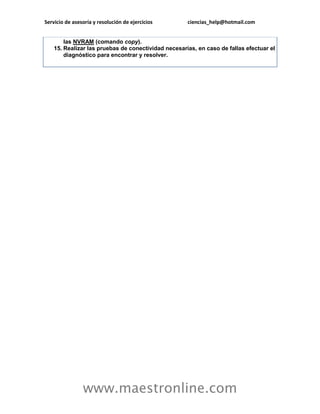

las NVRAM (comando copy). 15. Realizar las pruebas de conectividad necesarias, en caso de fallas efectuar el diagnóstico para encontrar y resolver.
