1. ALGORITMOS Y
DIAGRAMAS DE
FLUJO
ANDRÉS MAURICIO MOLINA MONGUÍ
COLEGIO REPÚBLICA DOMINICANA IED

2. ALGORITMOS
DEFINICIÓN: metodología para resolver
problemas.
CARACTERÍSTICAS:
•Definido: indicar el orden de realización de cada
paso.
•Preciso: indicar el orden de realización de cada
paso.
•Finito: Si se sigue un algoritmo, se debe terminar
en algún momento; o sea, debe tener un numero
finito de pasos.

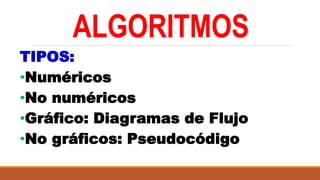

3. ALGORITMOS
TIPOS:
•Numéricos
•No numéricos
•Gráfico: Diagramas de Flujo
•No gráficos: Pseudocódigo

4. ALGORITMOS
Símbolos (operadores):
Aritmético
+ o -
*o /
Mod
^
=(asignación)
•√
Comparación
<
>
≤
≥
=
≠
Lógico
And
Or
Y
O

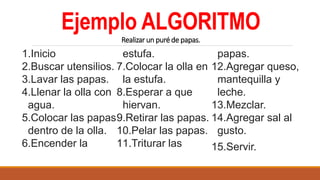

5. Ejemplo ALGORITMO
Realizar un puré de papas.
1.Inicio
2.Buscar utensilios.
3.Lavar las papas.
4.Llenar la olla con
agua.
5.Colocar las papas
dentro de la olla.
6.Encender la
estufa.
7.Colocar la olla en
la estufa.
8.Esperar a que
hiervan.
9.Retirar las papas.
10.Pelar las papas.
11.Triturar las
papas.
12.Agregar queso,
mantequilla y
leche.
13.Mezclar.
14.Agregar sal al
gusto.
15.Servir.

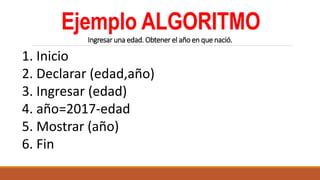

6. Ejemplo ALGORITMO
Ingresar una edad. Obtener el año en que nació.
1. Inicio
2. Declarar (edad,año)
3. Ingresar (edad)
4. año=2017-edad
5. Mostrar (año)
6. Fin

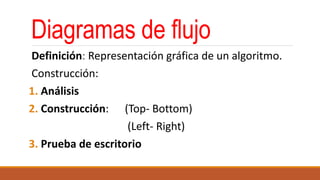

7. Diagramas de flujo
Definición: Representación gráfica de un algoritmo.
Construcción:
1. Análisis
2. Construcción: (Top- Bottom)
(Left- Right)
3. Prueba de escritorio

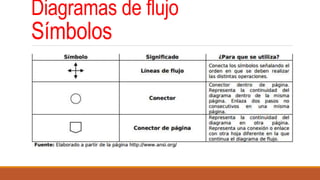

8. Diagramas de flujo

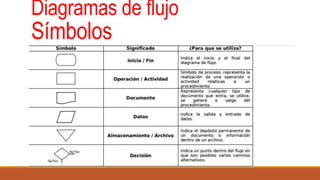

Símbolos

9. Diagramas de flujo
Símbolos

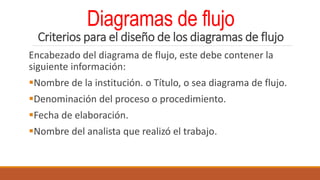

10. Diagramas de flujo
Criterios para el diseño de los diagramas de flujo
Encabezado del diagrama de flujo, este debe contener la
siguiente información:
Nombre de la institución. o Título, o sea diagrama de flujo.
Denominación del proceso o procedimiento.
Fecha de elaboración.
Nombre del analista que realizó el trabajo.

11. Diagramas de flujo

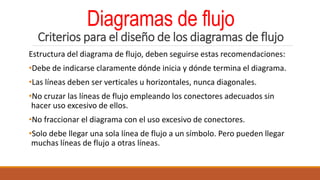

Criterios para el diseño de los diagramas de flujo
Estructura del diagrama de flujo, deben seguirse estas recomendaciones:
•Debe de indicarse claramente dónde inicia y dónde termina el diagrama.
•Las líneas deben ser verticales u horizontales, nunca diagonales.
•No cruzar las líneas de flujo empleando los conectores adecuados sin
hacer uso excesivo de ellos.
•No fraccionar el diagrama con el uso excesivo de conectores.
•Solo debe llegar una sola línea de flujo a un símbolo. Pero pueden llegar
muchas líneas de flujo a otras líneas.

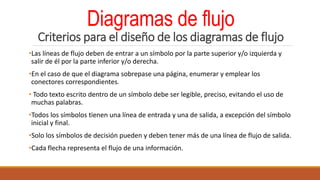

12. Diagramas de flujo
Criterios para el diseño de los diagramas de flujo
•Las líneas de flujo deben de entrar a un símbolo por la parte superior y/o izquierda y
salir de él por la parte inferior y/o derecha.
•En el caso de que el diagrama sobrepase una página, enumerar y emplear los
conectores correspondientes.
• Todo texto escrito dentro de un símbolo debe ser legible, preciso, evitando el uso de
muchas palabras.
•Todos los símbolos tienen una línea de entrada y una de salida, a excepción del símbolo
inicial y final.
•Solo los símbolos de decisión pueden y deben tener más de una línea de flujo de salida.
•Cada flecha representa el flujo de una información.

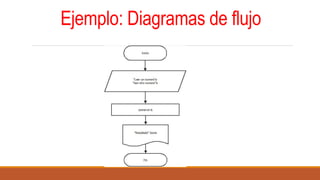

13. Ejemplo: Diagramas de flujo

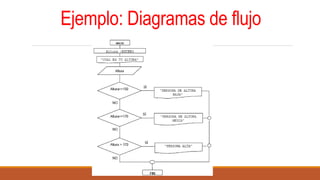

14. Ejemplo: Diagramas de flujo
