Este documento describe los algoritmos y diagramas de flujo. Explica que un algoritmo es un conjunto ordenado de pasos para resolver un problema, y que existen algoritmos cualitativos y cuantitativos. También describe las características de los algoritmos y los diferentes métodos para representarlos, como texto narrativo, diagramas de flujo y pseudocódigo. Finalmente, explica los símbolos utilizados comúnmente en los diagramas de flujo.

1. ALGORITMOS Y
DIAGRAMAS
Katia Rojas García

2. Algoritmos
• Se puede definir un algoritmo como un conjunto ordenado y finito de
operaciones o pasos que permite hallar la solución de un problema.
• TIPOS DE ALGORITMOS
• Existen dos tipos y son llamados así por su naturaleza:
• Cualitativos: Son aquellos en los que se describen los pasos utilizando
palabras.
• Cuantitativos: Son aquellos en los que se utilizan cálculos numéricos para
definir los pasos del proceso.

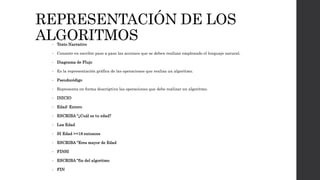

3. REPRESENTACIÓN DE LOS
ALGORITMOS• Texto Narrativo
• Consiste en escribir paso a paso las acciones que se deben realizar empleando el lenguaje natural.
• Diagrama de Flujo
• Es la representación gráfica de las operaciones que realiza un algoritmo.
• Pseudocódigo
• Representa en forma descriptiva las operaciones que debe realizar un algoritmo.
• INICIO
• Edad: Entero
• ESCRIBA “¿Cuál es tu edad?
• Lea Edad
• SI Edad >=18 entonces
• ESCRIBA “Eres mayor de Edad
• FINSI
• ESCRIBA “fin del algoritmo
• FIN

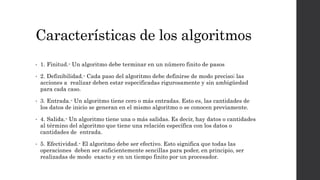

4. Características de los algoritmos
• 1. Finitud.- Un algoritmo debe terminar en un número finito de pasos
• 2. Definibilidad.- Cada paso del algoritmo debe definirse de modo preciso; las
acciones a realizar deben estar especificadas rigurosamente y sin ambigüedad
para cada caso.
• 3. Entrada.- Un algoritmo tiene cero o más entradas. Esto es, las cantidades de
los datos de inicio se generan en el mismo algoritmo o se conocen previamente.
• 4. Salida.- Un algoritmo tiene una o más salidas. Es decir, hay datos o cantidades
al término del algoritmo que tiene una relación específica con los datos o
cantidades de entrada.
• 5. Efectividad.- El algoritmo debe ser efectivo. Esto significa que todas las
operaciones deben ser suficientemente sencillas para poder, en principio, ser
realizadas de modo exacto y en un tiempo finito por un procesador.

5. Diagramas de flujo
• Los diagramas de flujo son una manera de representar visualmente el flujo
de datos a través de sistemas de tratamiento de información. Los diagramas
de flujo describen que operaciones y en que secuencia se requieren para
solucionar un problema dado.
• Un diagrama de flujo es una representación gráfica de un algoritmo, que
ilustra la secuencia de las operaciones que se realizarán para conseguir la
solución de un problema. Los diagramas de flujo se dibujan generalmente
antes de comenzar a programar el código frente a la computadora

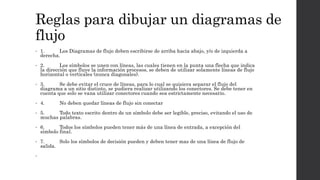

6. Reglas para dibujar un diagramas de
flujo
• 1. Los Diagramas de flujo deben escribirse de arriba hacia abajo, y/o de izquierda a
derecha.
• 2. Los símbolos se unen con líneas, las cuales tienen en la punta una flecha que indica
la dirección que fluye la información procesos, se deben de utilizar solamente líneas de flujo
horizontal o verticales (nunca diagonales).
• 3. Se debe evitar el cruce de líneas, para lo cual se quisiera separar el flujo del
diagrama a un sitio distinto, se pudiera realizar utilizando los conectores. Se debe tener en
cuenta que solo se vana utilizar conectores cuando sea estrictamente necesario.
• 4. No deben quedar líneas de flujo sin conectar
• 5. Todo texto escrito dentro de un símbolo debe ser legible, preciso, evitando el uso de
muchas palabras.
• 6. Todos los símbolos pueden tener más de una línea de entrada, a excepción del
símbolo final.
• 7. Solo los símbolos de decisión pueden y deben tener mas de una línea de flujo de
salida.
•

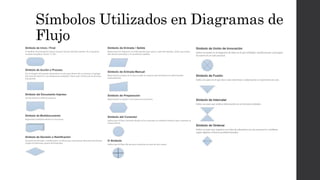

7. Símbolos Utilizados en Diagramas de
Flujo
Símbolo de Inicio / Final
El símbolo de terminación marca el punto inicial o final del sistema. Por lo general,
contiene la palabra "Inicio" o "Fin".
Símbolo de Acción o Proceso
Un rectangulo solo puede representar un solo paso dentro de un processo ("agregar
dos tazas de harina"), o un subproceso completo ("hacer pan") dentro de un proceso
más grande.
Símbolo del Documento Impreso
Un documento o informe impreso.
Símbolo de Multidocumento
Representa multidocumento en el proceso.
Símbolo de Decisión o Ramificación
Un punto de decisión o ramificación. Las líneas que representan diferentes decisiones
surgen de diferentes puntos del diamante.
Símbolo de Entrada / Salida
Representa el material o la información que entra o sale del sistema, como una orden
del cliente (entrada) o un producto (salida).
Símbolo de Entrada Manual
Representa un paso en el que se pide al usuario que introduzca la información
manualmente.
Símbolo de Preparación
Representa un ajuste a otro paso en el proceso.
Símbolo del Conector
Indica que el flujo continúa donde se ha colocado un símbolo identico (que contiene la
misma letra).
O Símbolo
Indica que el flujo del proceso continúa en más de dos ramas.
Símbolo de Unión de Invocación
Indica un punto en el diagrama de flujo en el que múltiples ramificaciones convergen
de nuevo en un solo proceso.
Símbolo de Fusión
Indica un paso en el que dos o más sub-listas o subprocesos se convierten en uno.
Símbolo de Intercalar
Indica un paso que ordena información en un formato estándar.
Símbolo de Ordenar
Indica un paso que organiza una lista de elementos en una secuencia o establece
según algunos criterios predeterminados.

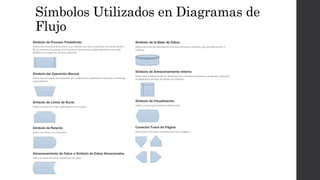

8. Símbolos Utilizados en Diagramas de
Flujo
Símbolo de Proceso Predefinido
Indica una secuencia de acciones que realizan una tarea específica incrustada dentro
de un proceso más grande. Esta secuencia de acciones podría describirse con más
detalle en un diagrama de flujo separado.
Símbolo del Operación Manual
Indica una secuencia de comandos que continuarán repitiéndose hasta que se detenga
manualmente.
Símbolo de Límite de Bucle
Indica el punto en el que debe detenerse un bucle.
Símbolo de Retardo
Indica un retraso en el proceso.
Almacenamiento de Datos o Símbolo de Datos Almacenados
Indica un paso donde se almacenan los datos.
Símbolo de la Base de Datos
Indica una lista de información con una estructura estándar que permite buscar y
ordenar.
Símbolo de Almacenamiento Interno
Indica que la información se almacenó en la memoria durante un programa, utilizado
en diagramas de flujo de diseño de software.
Símbolo de Visualización
Indica un paso que muestra información.
Conector Fuera de Página
Indica que el proceso continúa fuera de la página.
