El documento describe los conceptos de algoritmo, diagrama de flujo (DFD) y pseudocódigo. Un algoritmo es una secuencia de pasos para resolver un problema. Un DFD representa gráficamente un algoritmo usando símbolos como procesos, entrada/salida de datos y decisiones. El pseudocódigo describe un algoritmo de forma similar a un lenguaje de programación usando estructuras como cabecera, declaraciones y cuerpo.

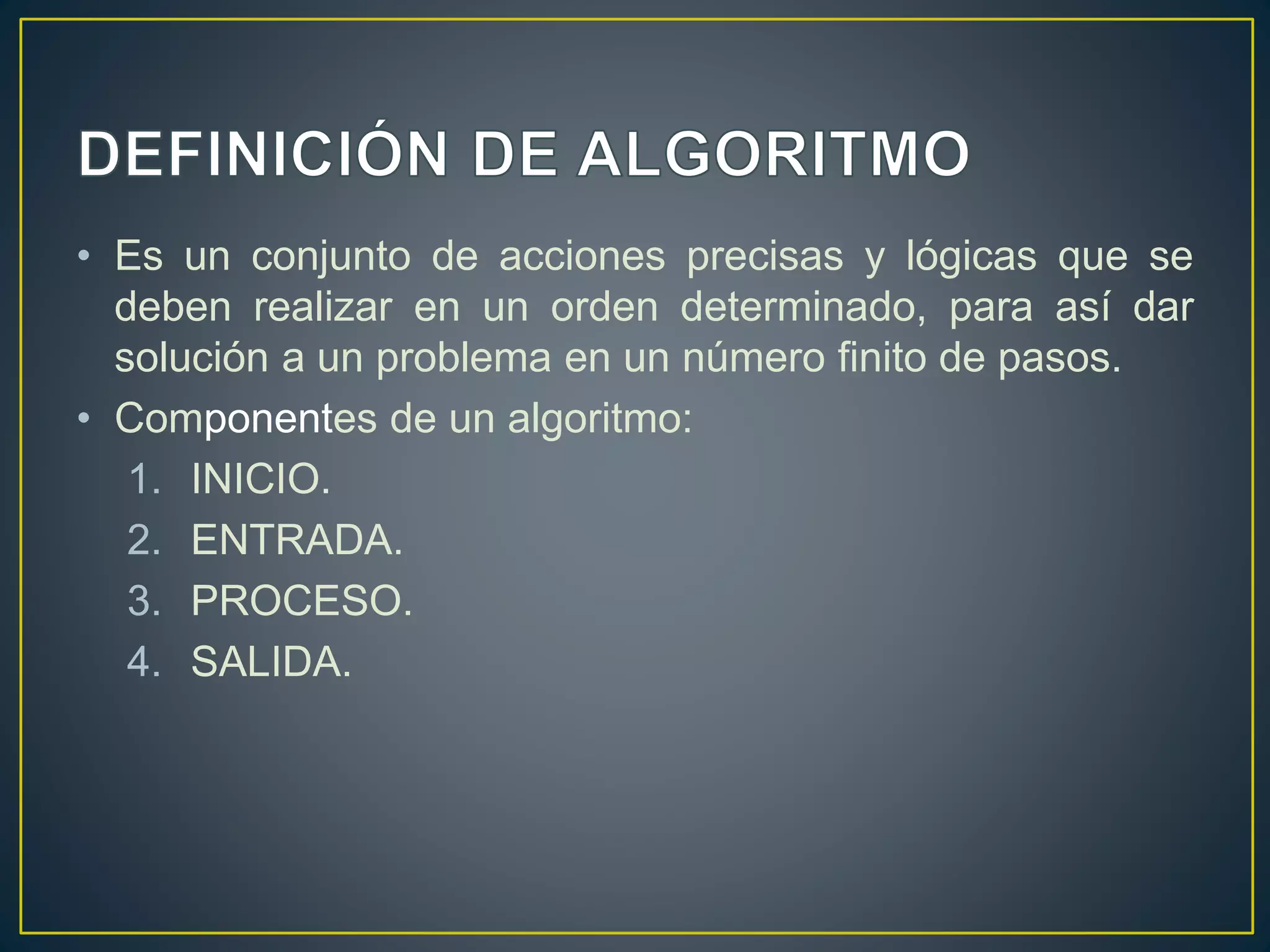

2. • Es un conjunto de acciones precisas y lógicas que se
deben realizar en un orden determinado, para así dar
solución a un problema en un número finito de pasos.
• Componentes de un algoritmo:
1. INICIO.
2. ENTRADA.
3. PROCESO.
4. SALIDA.

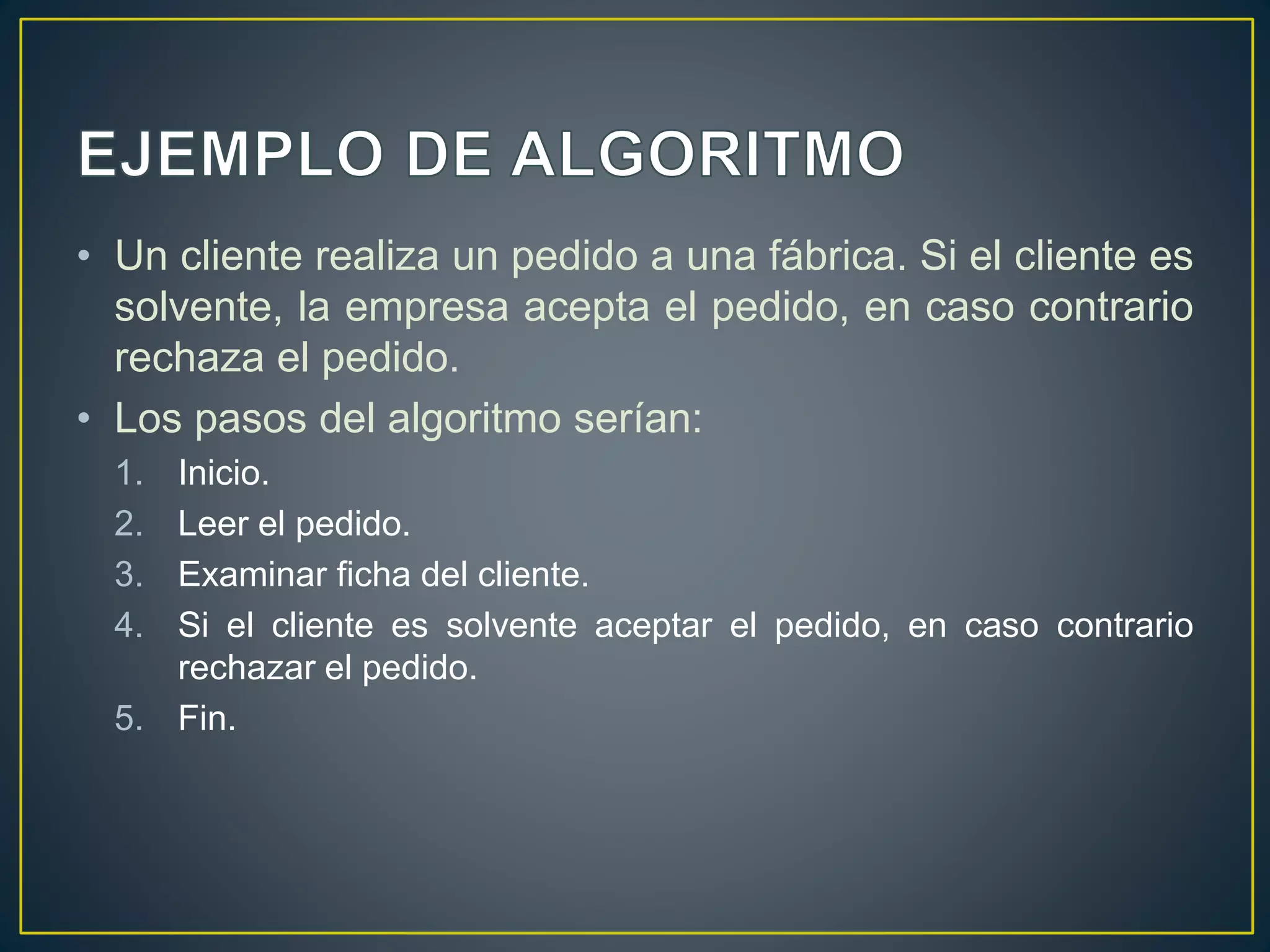

3. • Un cliente realiza un pedido a una fábrica. Si el cliente es
solvente, la empresa acepta el pedido, en caso contrario
rechaza el pedido.
• Los pasos del algoritmo serían:
1. Inicio.
2. Leer el pedido.
3. Examinar ficha del cliente.
4. Si el cliente es solvente aceptar el pedido, en caso contrario
rechazar el pedido.
5. Fin.

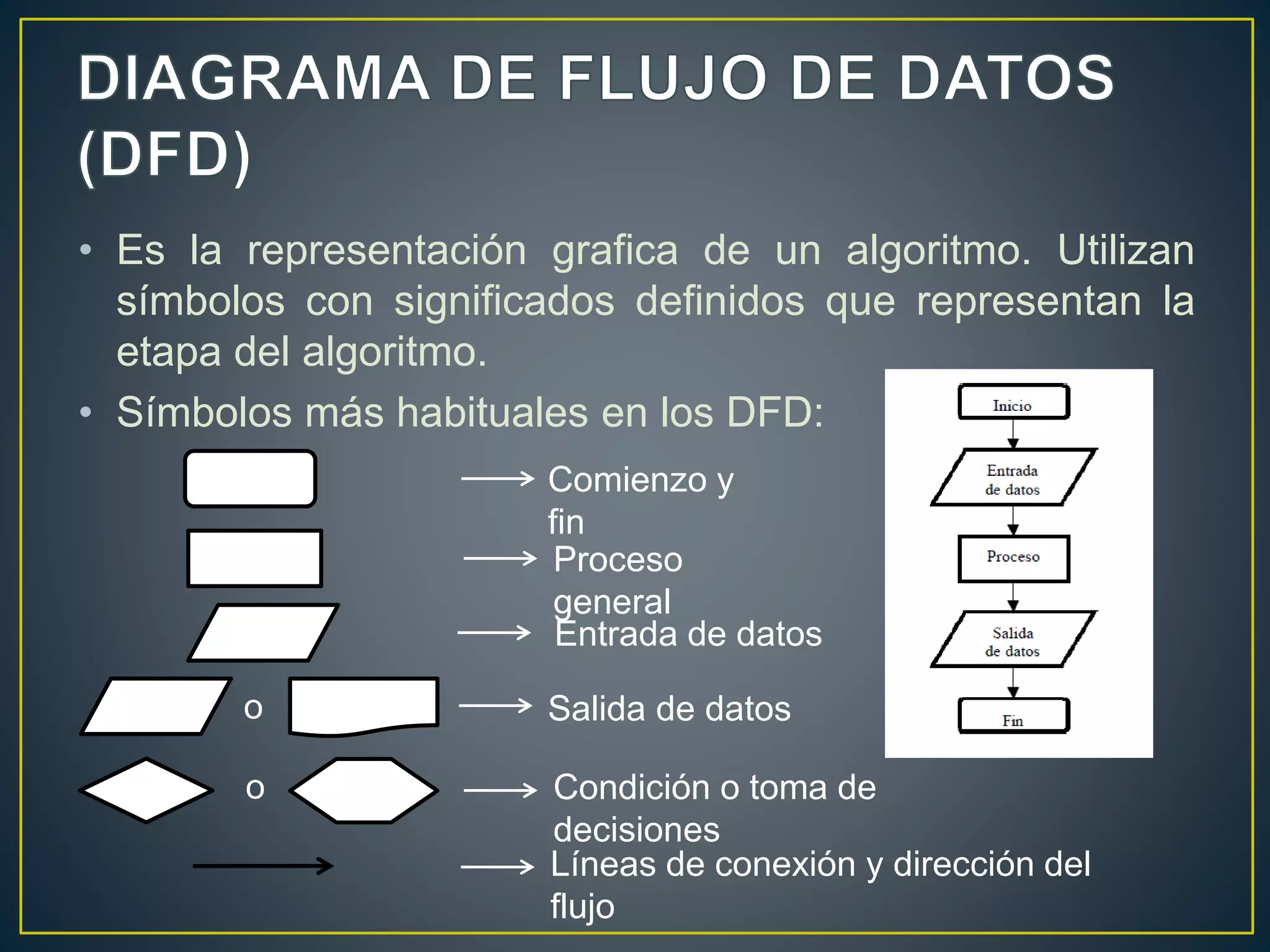

4. • Es la representación grafica de un algoritmo. Utilizan
símbolos con significados definidos que representan la
etapa del algoritmo.
• Símbolos más habituales en los DFD:
Comienzo y
fin
Proceso
general
Entrada de datos
Condición o toma de
decisiones
Salida de datoso
Líneas de conexión y dirección del
flujo
o

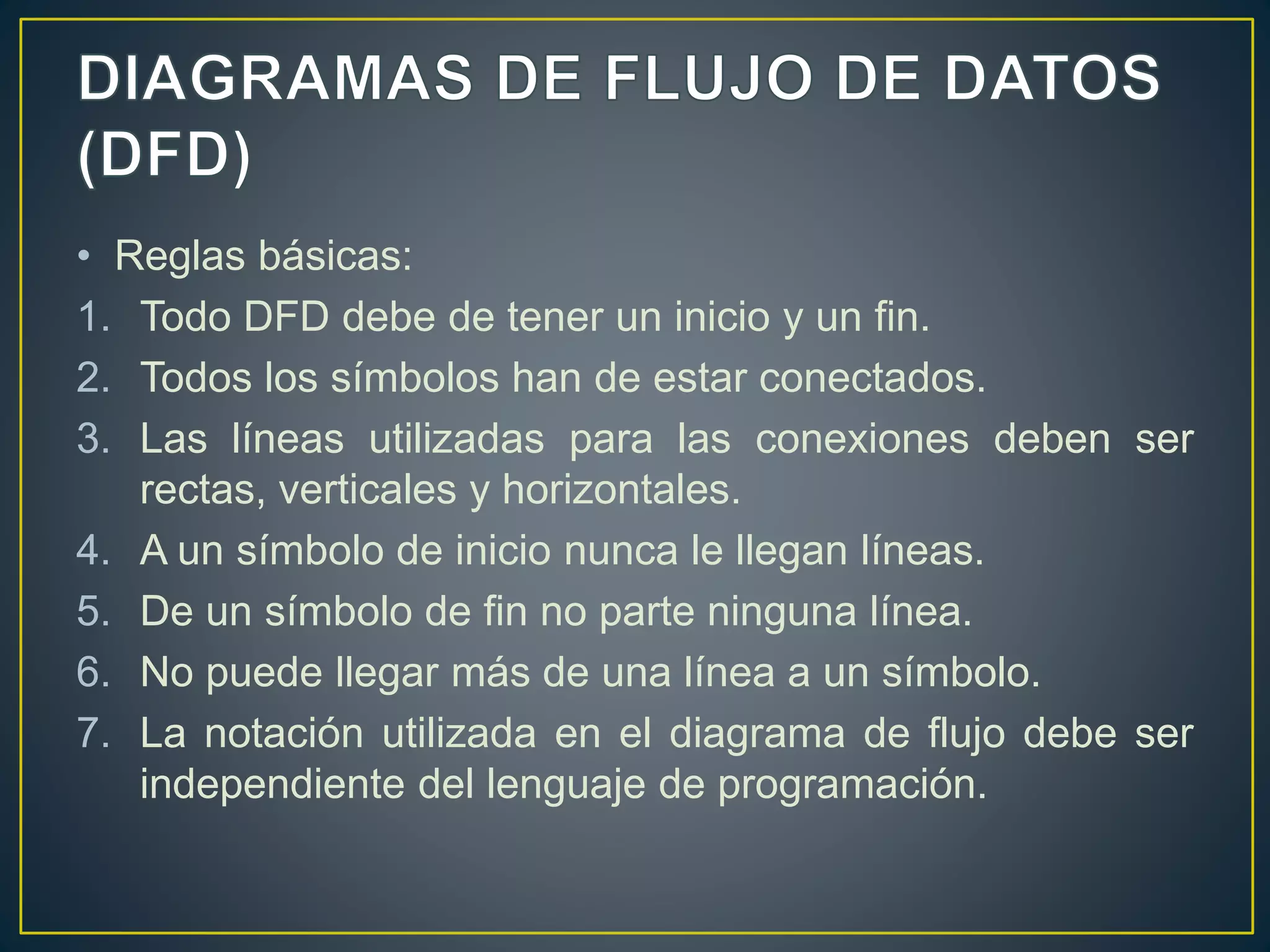

5. • Reglas básicas:
1. Todo DFD debe de tener un inicio y un fin.
2. Todos los símbolos han de estar conectados.
3. Las líneas utilizadas para las conexiones deben ser
rectas, verticales y horizontales.
4. A un símbolo de inicio nunca le llegan líneas.
5. De un símbolo de fin no parte ninguna línea.
6. No puede llegar más de una línea a un símbolo.
7. La notación utilizada en el diagrama de flujo debe ser
independiente del lenguaje de programación.

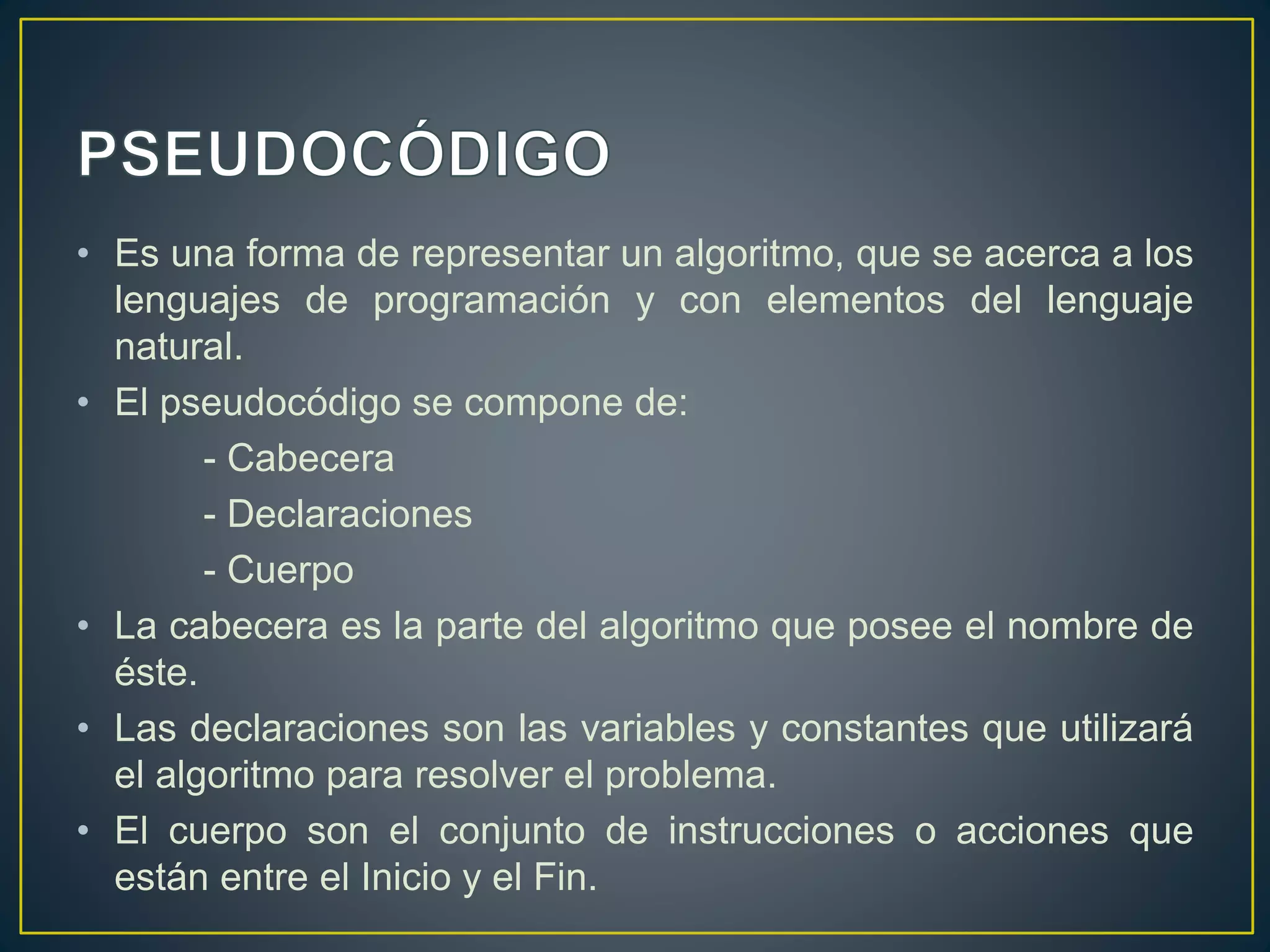

6. • Es una forma de representar un algoritmo, que se acerca a los
lenguajes de programación y con elementos del lenguaje
natural.
• El pseudocódigo se compone de:
- Cabecera
- Declaraciones
- Cuerpo
• La cabecera es la parte del algoritmo que posee el nombre de
éste.
• Las declaraciones son las variables y constantes que utilizará
el algoritmo para resolver el problema.
• El cuerpo son el conjunto de instrucciones o acciones que
están entre el Inicio y el Fin.

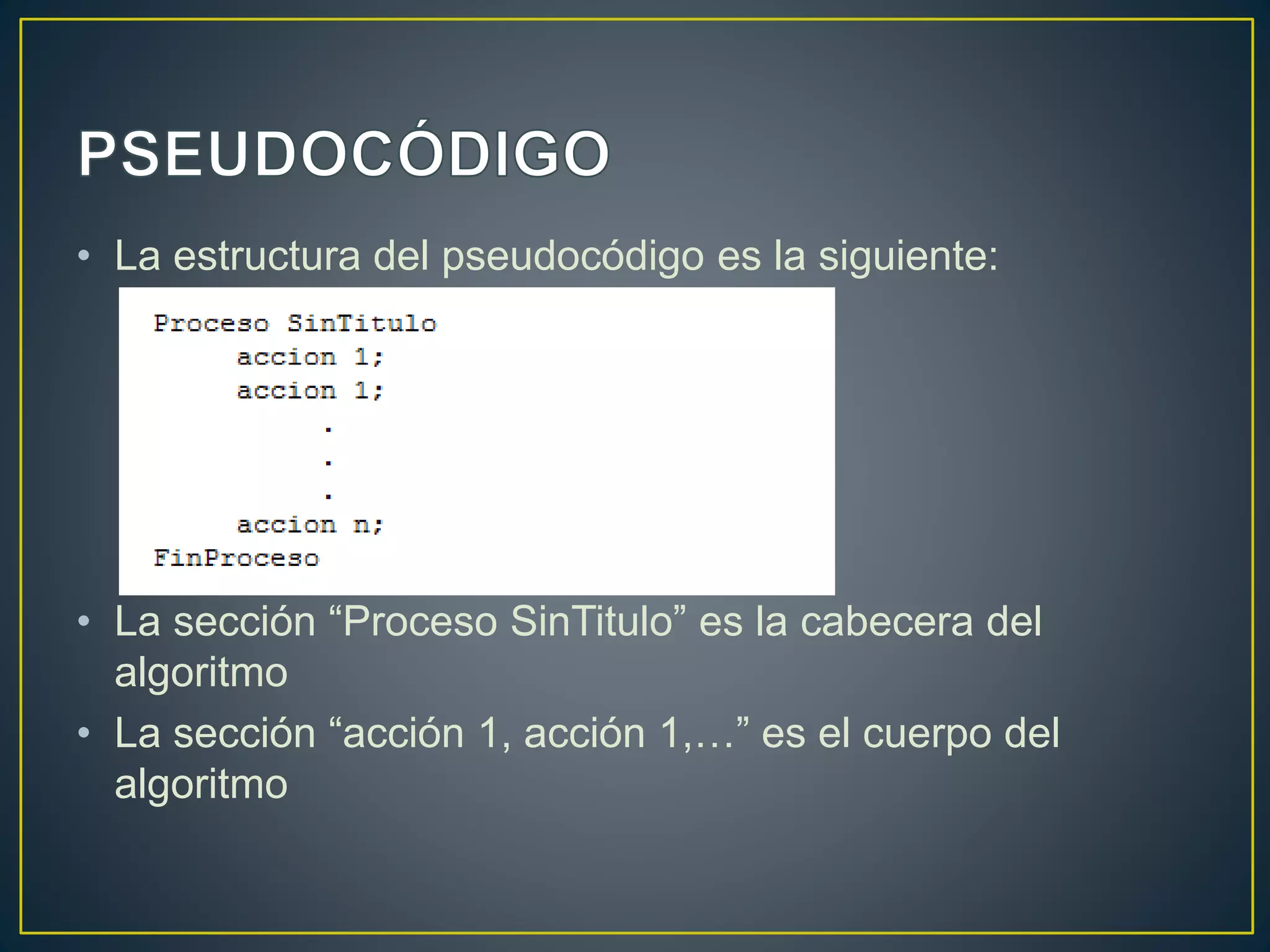

7. • La estructura del pseudocódigo es la siguiente:
• La sección “Proceso SinTitulo” es la cabecera del
algoritmo
• La sección “acción 1, acción 1,…” es el cuerpo del
algoritmo

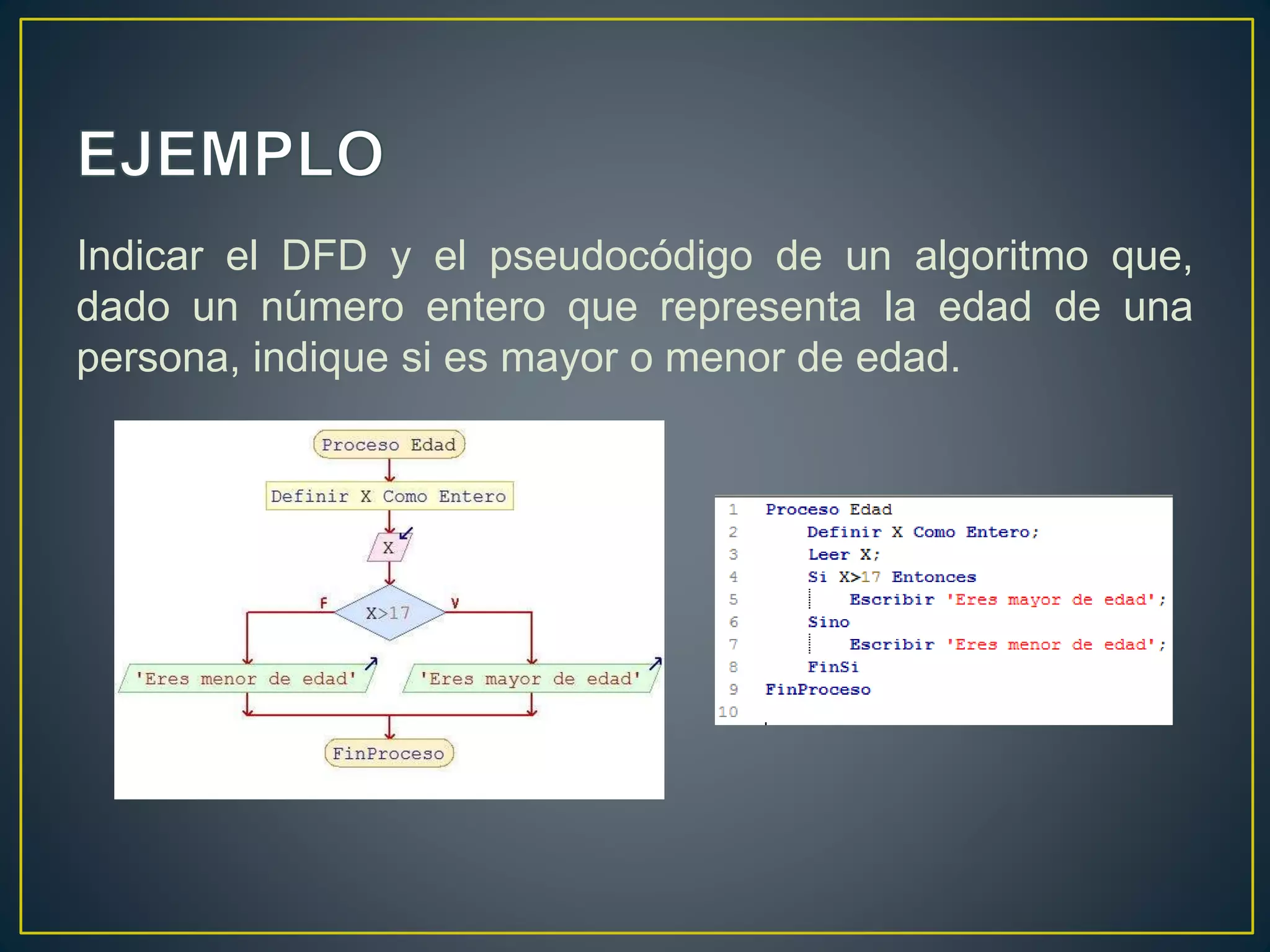

8. Indicar el DFD y el pseudocódigo de un algoritmo que,
dado un número entero que representa la edad de una
persona, indique si es mayor o menor de edad.

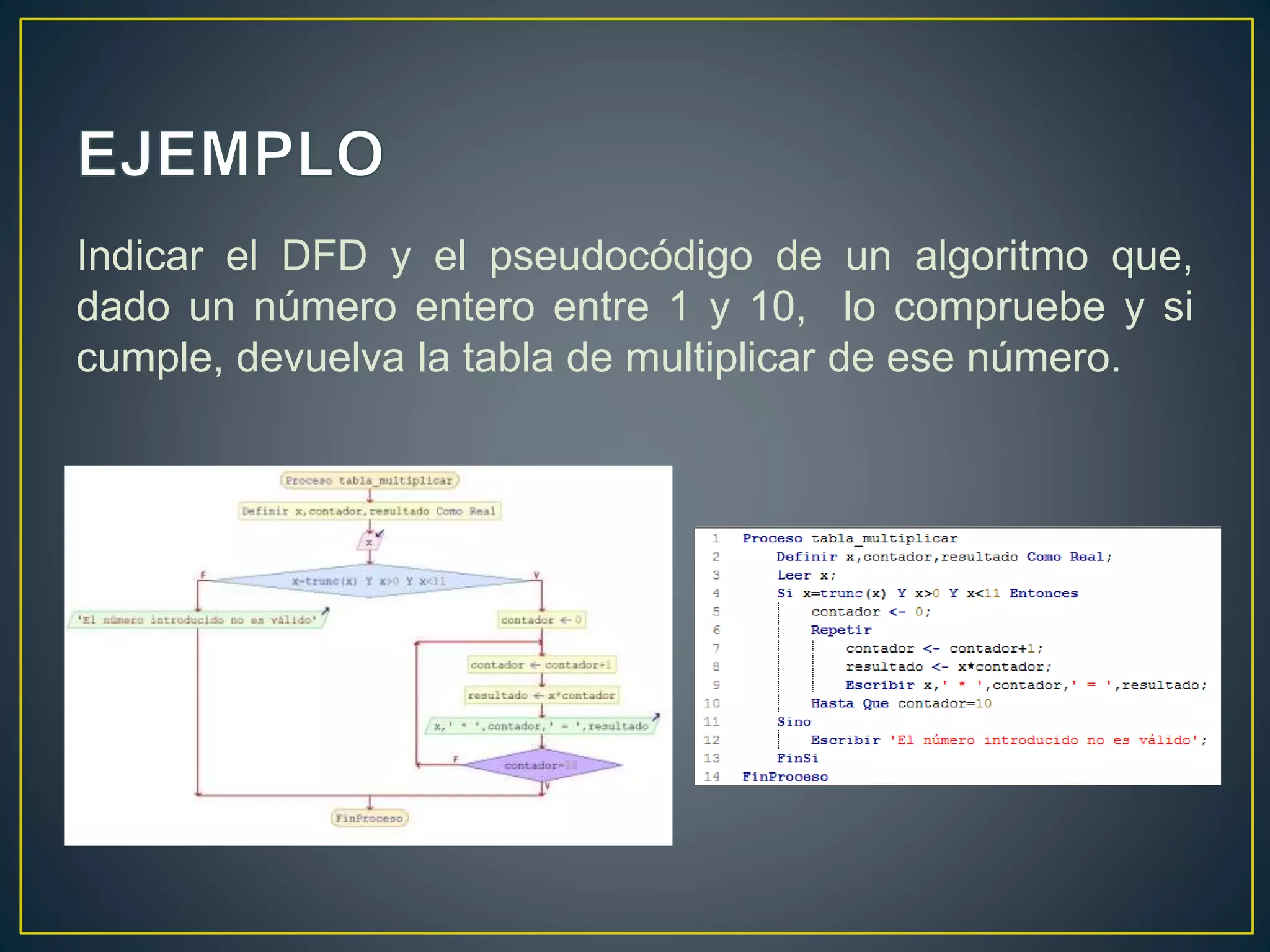

9. Indicar el DFD y el pseudocódigo de un algoritmo que,
dado un número entero entre 1 y 10, lo compruebe y si
cumple, devuelva la tabla de multiplicar de ese número.
