1. Nivel 300- Intermedio
Primeros pasos en SQL 2005 AS y MDX
Consultas MDX y Expresiones MDX
Miguel Egea Gómez / Salvador Ramos
Solid Quality Mentors / www.helpdna.net
SQL Server MVPs
1

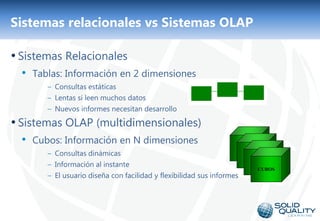

2. Sistemas relacionales vs Sistemas OLAP
• Sistemas Relacionales
• Tablas: Información en 2 dimensiones
– Consultas estáticas
– Lentas si leen muchos datos
– Nuevos informes necesitan desarrollo
• Sistemas OLAP (multidimensionales)
• Cubos: Información en N dimensiones cubos
– Consultas dinámicas SSAS
cubos
SSAS
cubos
– Información al instante SSAS
CUBOS
– El usuario diseña con facilidad y flexibilidad sus informes
2

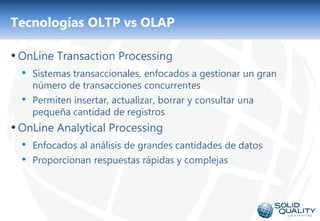

3. Tecnologías OLTP vs OLAP
• OnLine Transaction Processing
• Sistemas transaccionales, enfocados a gestionar un gran
número de transacciones concurrentes
• Permiten insertar, actualizar, borrar y consultar una
pequeña cantidad de registros
• OnLine Analytical Processing
• Enfocados al análisis de grandes cantidades de datos
• Proporcionan respuestas rápidas y complejas
3

4. Tecnologías OLTP vs OLAP (II)
OLTP OLAP
• Orientado a lo operativo • Orientado a temas
(procesos)
• Predomina la actualización • Predomina la consulta.
• Se accede a pocos Datos históricos
registros • Procesos masivos, se
accede a muchos registros
• Datos altamente • Datos Denormalizados
normalizados
• Estructura relacional • Estructura
multidimensional
• Rápidos tiempos de • Respuesta masiva, no
respuesta. inmediata
• Estructura estática • Estructura dinámica,
abundantes cambios
4

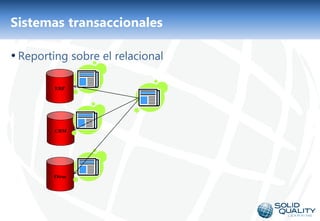

5. Sistemas transaccionales
• Reporting sobre el relacional
ERP
CRM
Otros
5

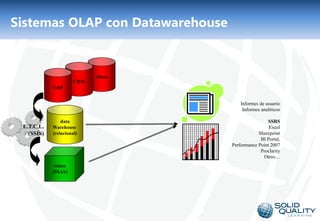

6. Sistemas OLAP con Datawarehouse
Otros
CRM
ERP
Informes de usuario
Informes analíticos
data SSRS
E.T.C.L. Warehouse Excel
(SSIS) (relacional) Sharepoint
BI Portal,
Performance Point 2007
Proclarity
Otros…
cubos
(SSAS)
6

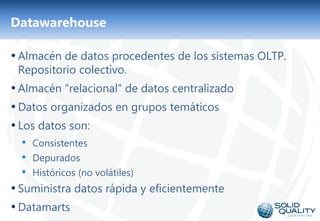

7. Datawarehouse
• Almacén de datos procedentes de los sistemas OLTP.
Repositorio colectivo.
• Almacén “relacional” de datos centralizado
• Datos organizados en grupos temáticos
• Los datos son:
• Consistentes
• Depurados
• Históricos (no volátiles)
• Suministra datos rápida y eficientemente
• Datamarts
7

8. Construyendo un DW
ERP
Area Intermedia 1
E.T.C.L.
(SSIS)
data
E.T.C.L. Warehouse
CRM Area Intermedia 2
(SSIS) (relacional)
E.T.C.L.
(SSIS)
Otros
8

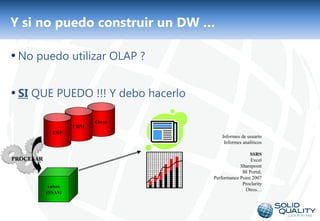

9. Y si no puedo construir un DW …
• No puedo utilizar OLAP ?
• SI QUE PUEDO !!! Y debo hacerlo
Otros
CRM
ERP
Informes de usuario
Informes analíticos
SSRS
PROCESAR Excel
Sharepoint
BI Portal,
Performance Point 2007
Proclarity
cubos
Otros…
(SSAS)
9

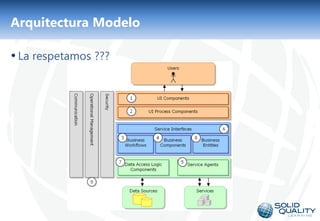

10. Arquitectura Modelo
• La respetamos ???
10

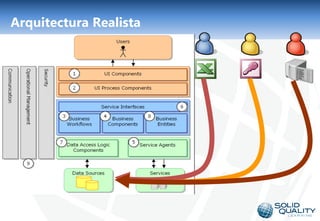

11. Arquitectura Realista
11

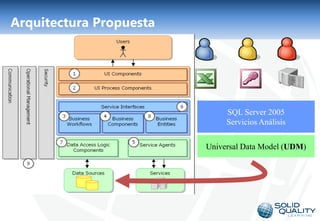

12. Arquitectura Propuesta
SQL Server 2005
Servicios Análisis
Universal Data Model (UDM)
12

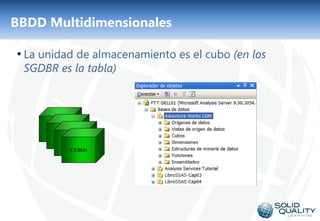

13. BBDD Multidimensionales
• La unidad de almacenamiento es el cubo (en los
SGDBR es la tabla)
cubos
SSAS
cubos
SSAS
cubos
SSAS
CUBOS
13

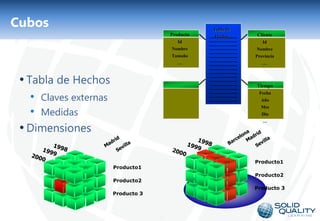

14. Cubos Tabla de
Producto Hechos Cliente
Id Id
Nombre Nombre
Tamaño Provincia
… …
• Tabla de Hechos Tiempo
• Claves externas
Fecha
Año
• Medidas
Mes
Dia
• Dimensiones
…
Producto1
Producto1
Producto2
Producto2
Producto 3
Producto 3
14

15. Cubos, dimensiones y medidas
Mostrar las ventas de Articulos
PC’s
Portátiles
Durante el año 2006 Portátiles
En Murcia 27 Unidades Periféricos
28.300€ Importe
Geografía 26.300€ Costo Monitores
Madrid 2.000€ Benef.
Cableado
Barcelona
Murcia
Murcia
03 04 05 06
06
Tiempo
15

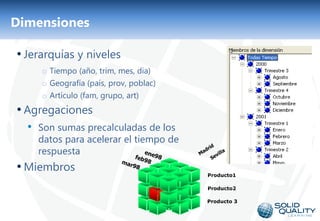

16. Dimensiones
• Jerarquías y niveles
o Tiempo (año, trim, mes, dia)
o Geografía (país, prov, poblac)
o Artículo (fam, grupo, art)
• Agregaciones
• Son sumas precalculadas de los
datos para acelerar el tiempo de
respuesta
• Miembros Producto1
Producto2
Producto 3
16

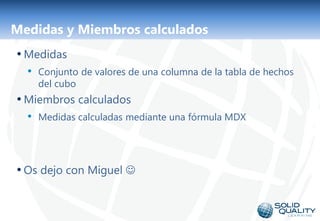

17. Medidas y Miembros calculados
• Medidas
• Conjunto de valores de una columna de la tabla de hechos
del cubo
• Miembros calculados
• Medidas calculadas mediante una fórmula MDX
• Os dejo con Miguel 
17

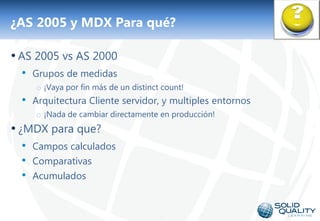

18. ¿AS 2005 y MDX Para qué?
• AS 2005 vs AS 2000
• Grupos de medidas
o ¡Vaya por fin más de un distinct count!
• Arquitectura Cliente servidor, y multiples entornos
o ¡Nada de cambiar directamente en producción!
• ¿MDX para que?
• Campos calculados
• Comparativas
• Acumulados
18

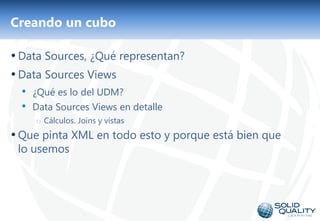

19. Creando un cubo
• Data Sources, ¿Qué representan?
• Data Sources Views
• ¿Qué es lo del UDM?
• Data Sources Views en detalle
o Cálculos. Joins y vistas
• Que pinta XML en todo esto y porque está bien que
lo usemos
19

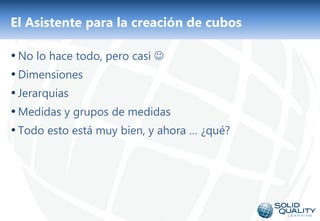

20. El Asistente para la creación de cubos
• No lo hace todo, pero casi 
• Dimensiones
• Jerarquias
• Medidas y grupos de medidas
• Todo esto está muy bien, y ahora … ¿qué?
20

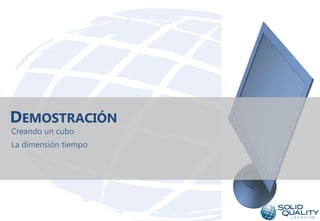

21. DEMOSTRACIÓN
Creando un cubo
La dimensión tiempo
21

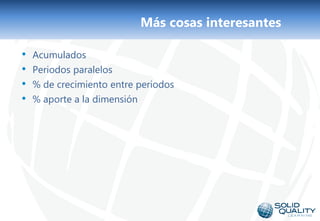

22. Más cosas interesantes
• Acumulados
• Periodos paralelos
• % de crecimiento entre periodos
• % aporte a la dimensión
22

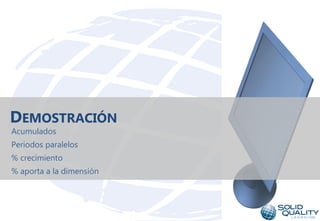

23. DEMOSTRACIÓN
Acumulados
Periodos paralelos
% crecimiento
% aporta a la dimensión
23

24. ¿Preguntas?
Salvador Ramos Miguel Egea Gómez
webmaster@helpdna.net megea@solidq.com
24
