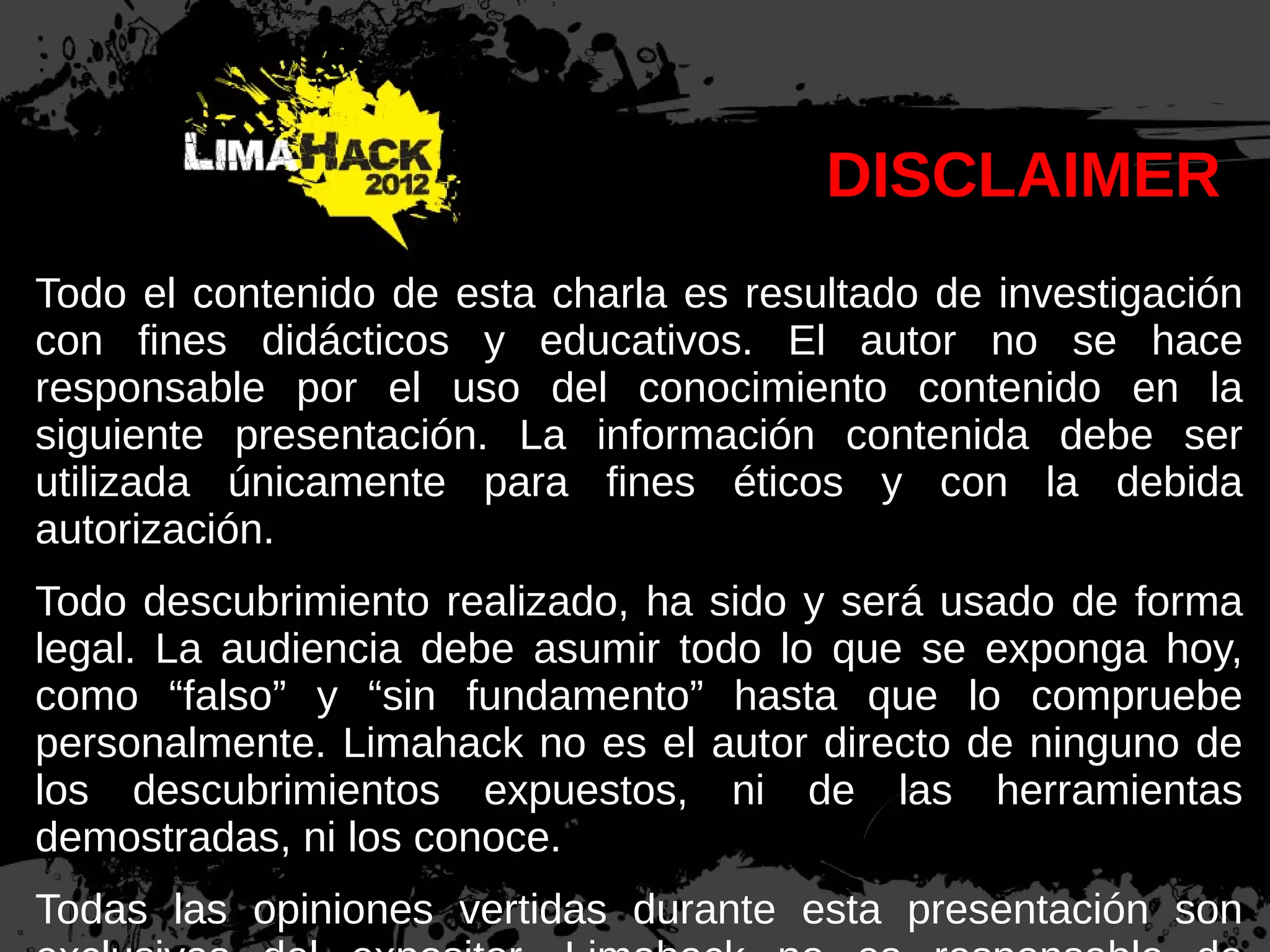

4. DISCLAIMER
Todo el contenido de esta charla es resultado de investigación
con fines didácticos y educativos. El autor no se hace
responsable por el uso del conocimiento contenido en la
siguiente presentación. La información contenida debe ser
utilizada únicamente para fines éticos y con la debida
autorización.
Todo descubrimiento realizado, ha sido y será usado de forma
legal. La audiencia debe asumir todo lo que se exponga hoy,
como “falso” y “sin fundamento” hasta que lo compruebe
personalmente. Limahack no es el autor directo de ninguno de
los descubrimientos expuestos, ni de las herramientas
demostradas, ni los conoce.
Todas las opiniones vertidas durante esta presentación son

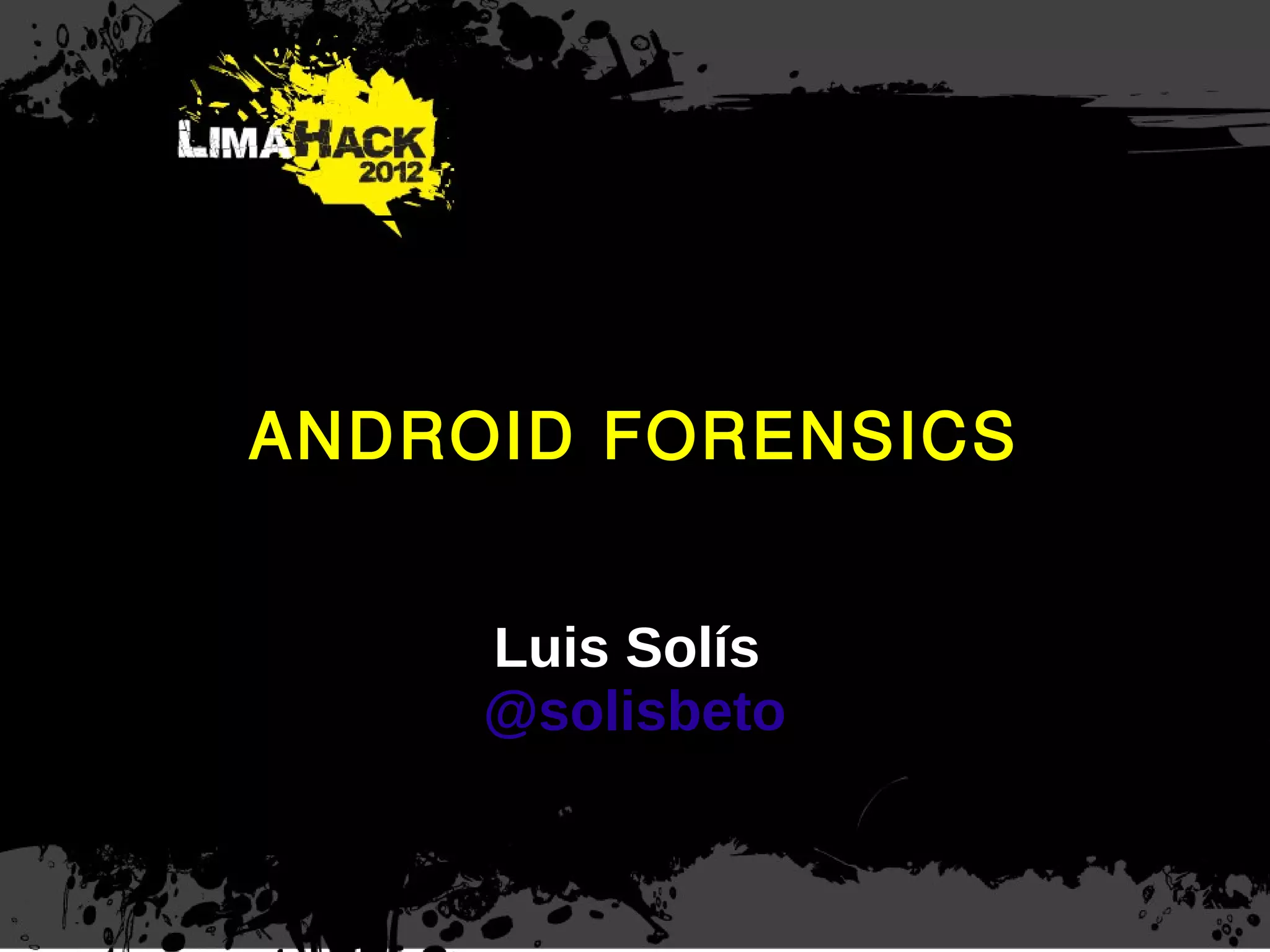

5. ANDROID FORENSICS
Luis Solís
@solisbeto

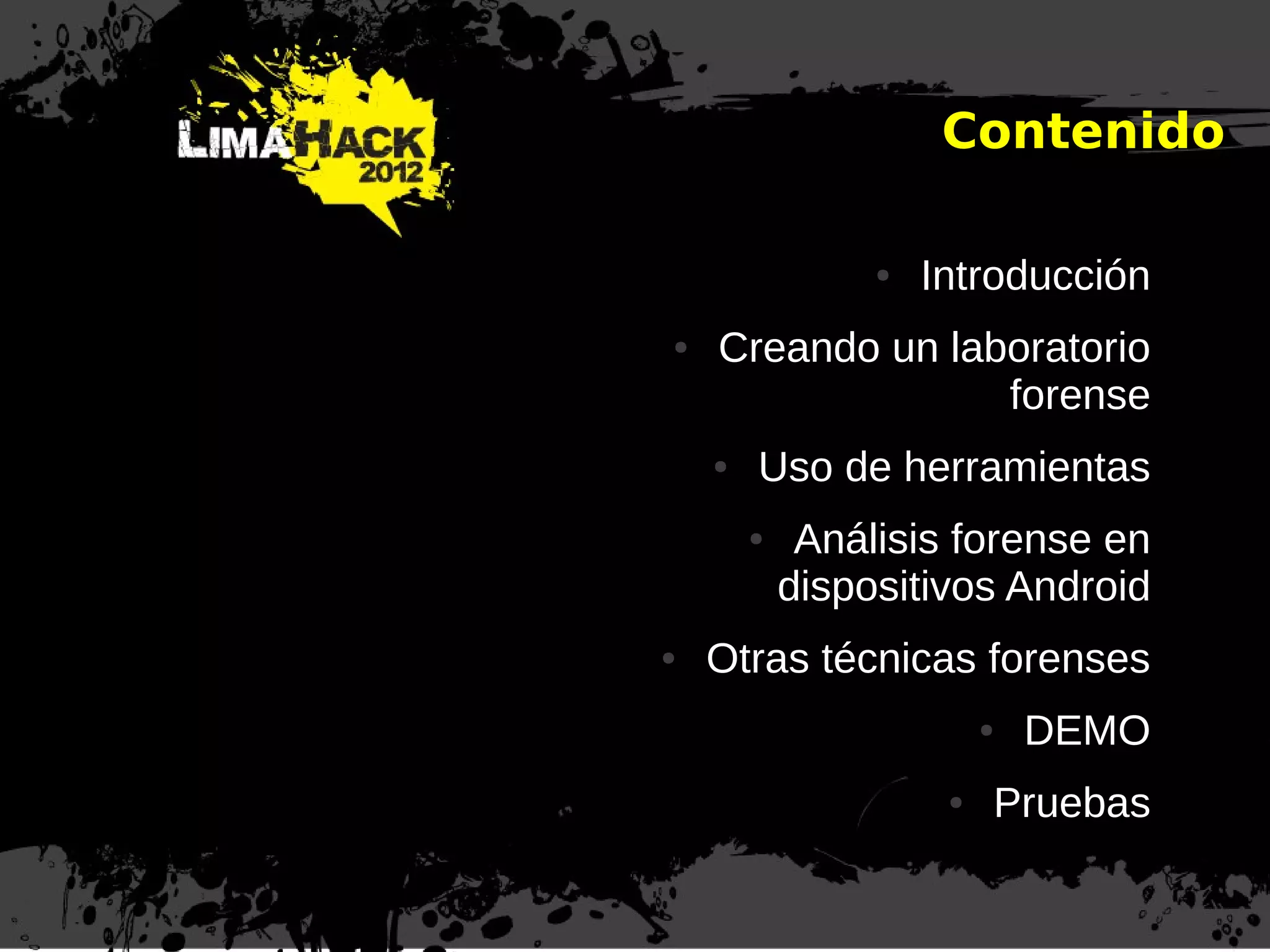

6. Agenda
● Introducción
● Creando un laboratorio
forense
● Uso de herramientas
● Análisis forense en
dispositivos Android
● Otras técnicas forenses
● DEMO
● Pruebas
Contenido

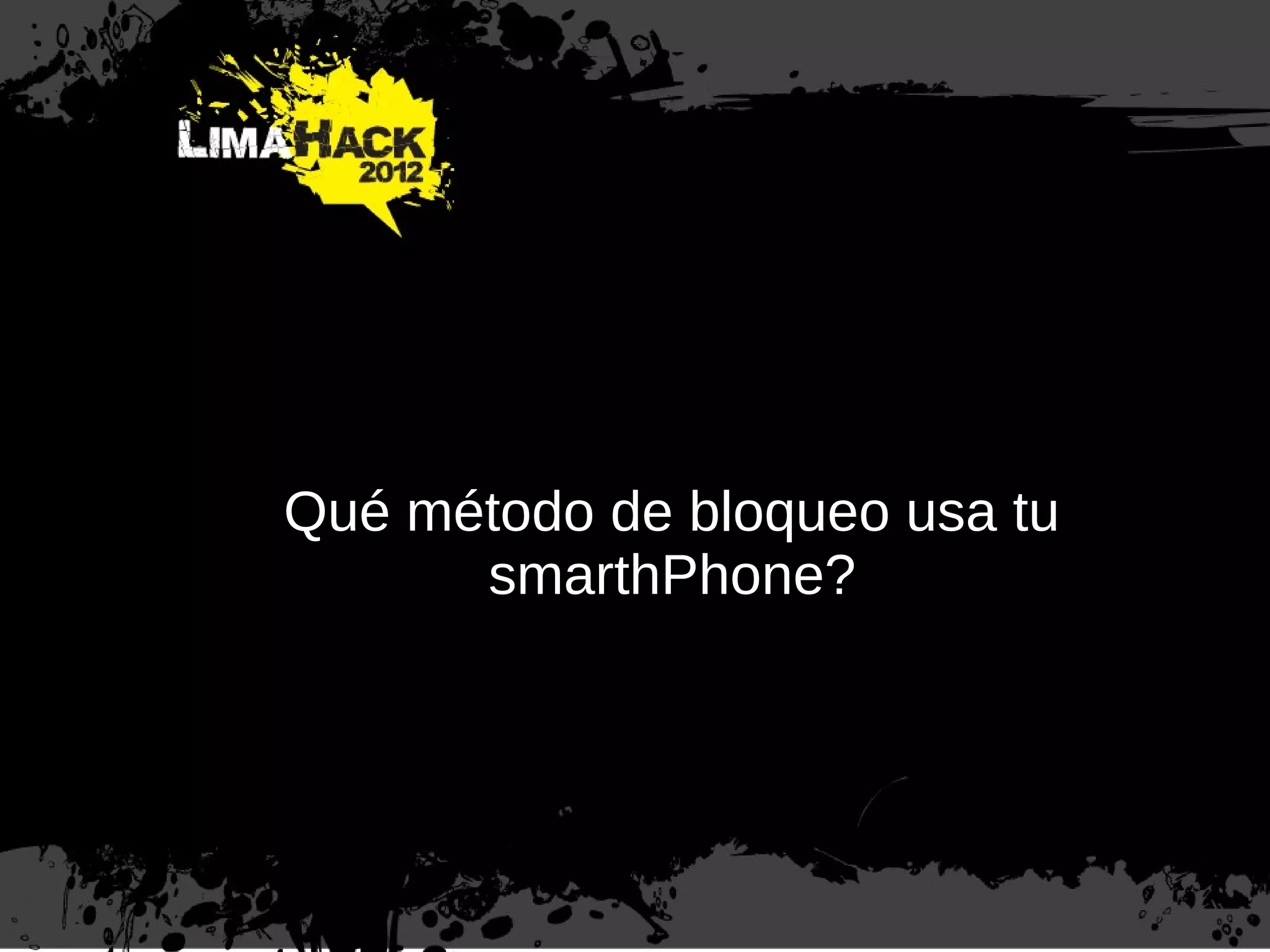

7. Qué método de bloqueo usa tu
smarthPhone?

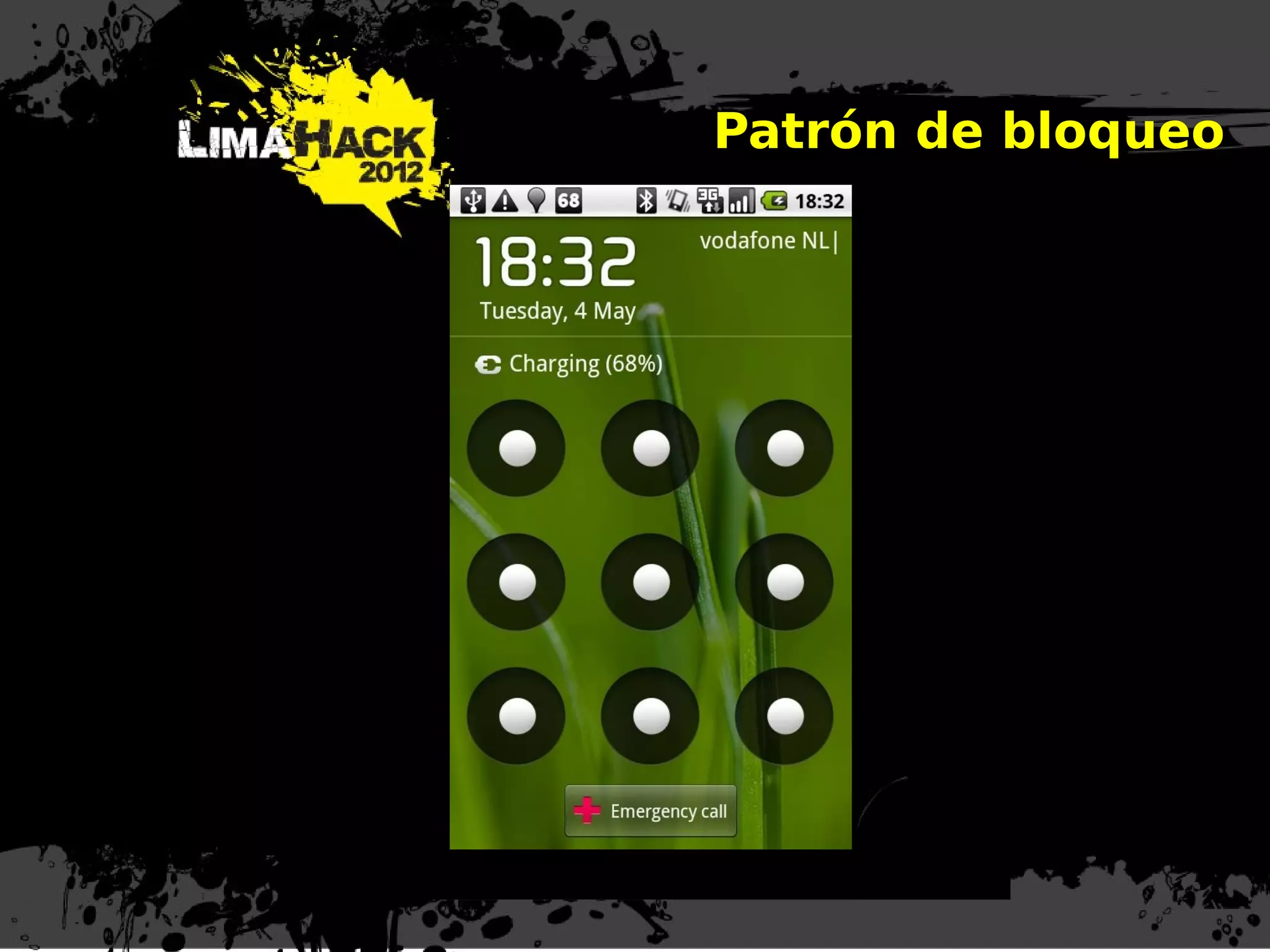

8. Patrón de bloqueo

9. Bloqueo facial

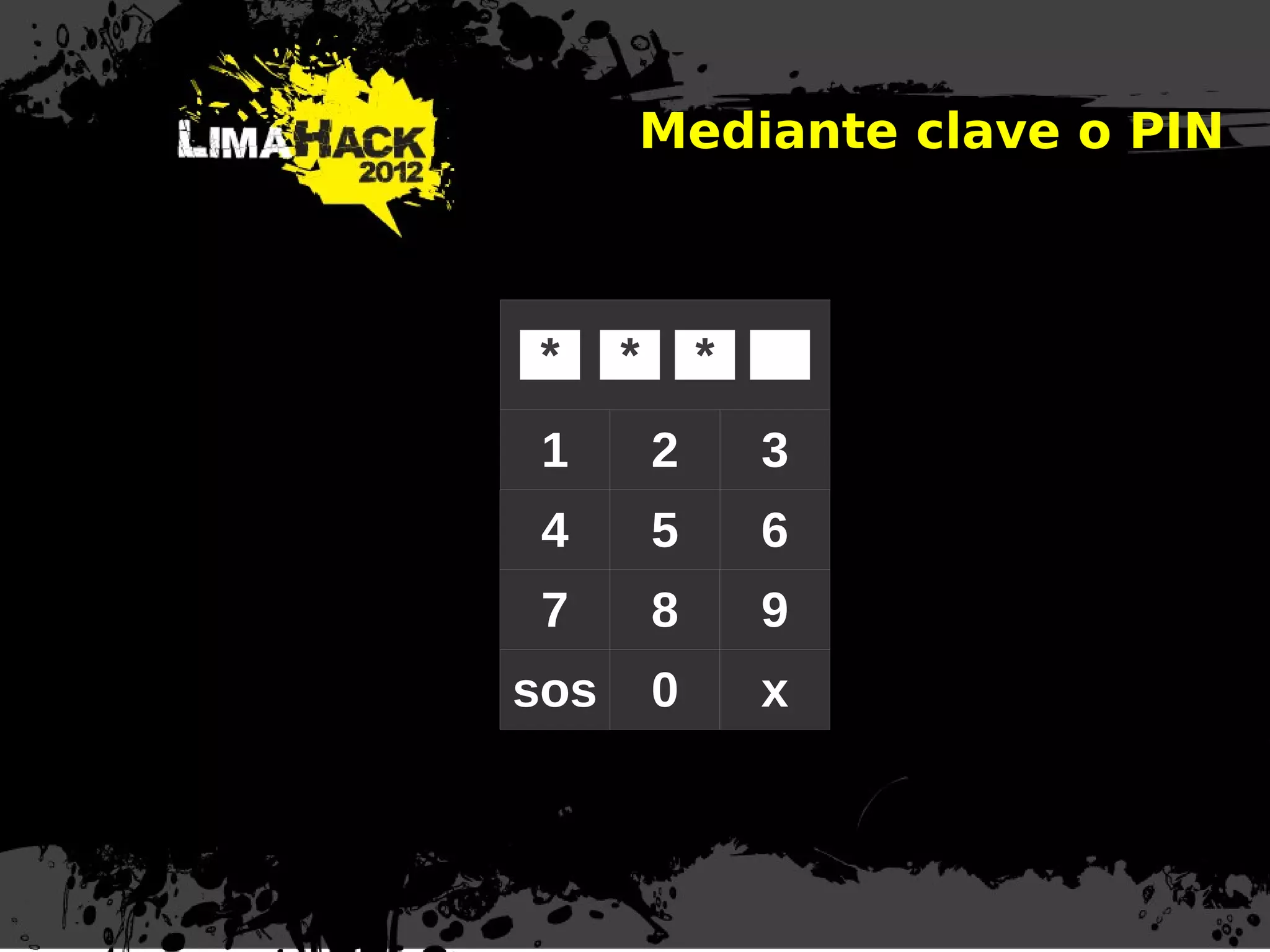

10. Mediante clave o PIN
1 2 3
4 5 6
7 8 9
sos 0 x
* **

11. Qué tan seguros son esos métodos?

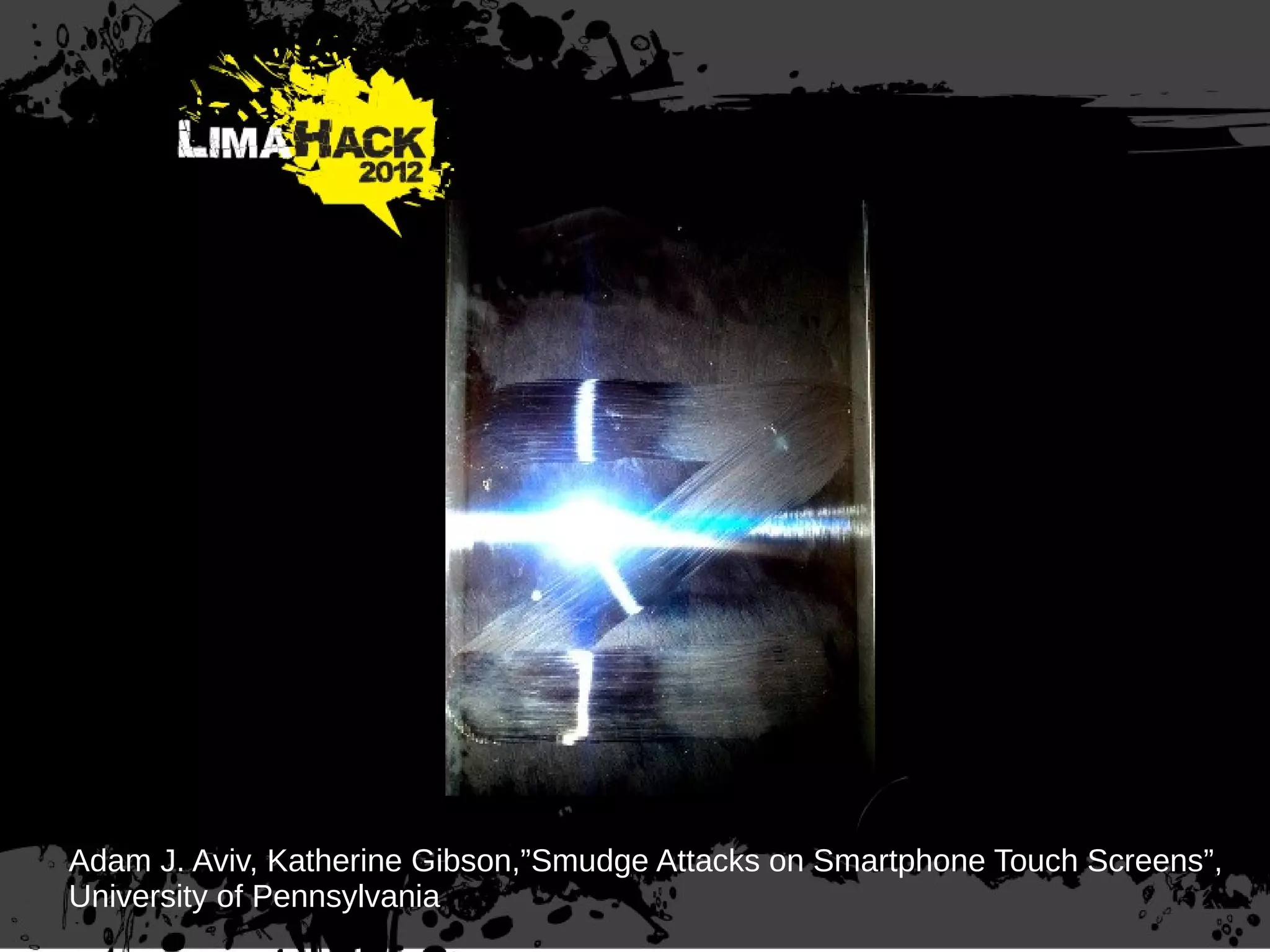

12. Adam J. Aviv, Katherine Gibson,”Smudge Attacks on Smartphone Touch Screens”,
University of Pennsylvania

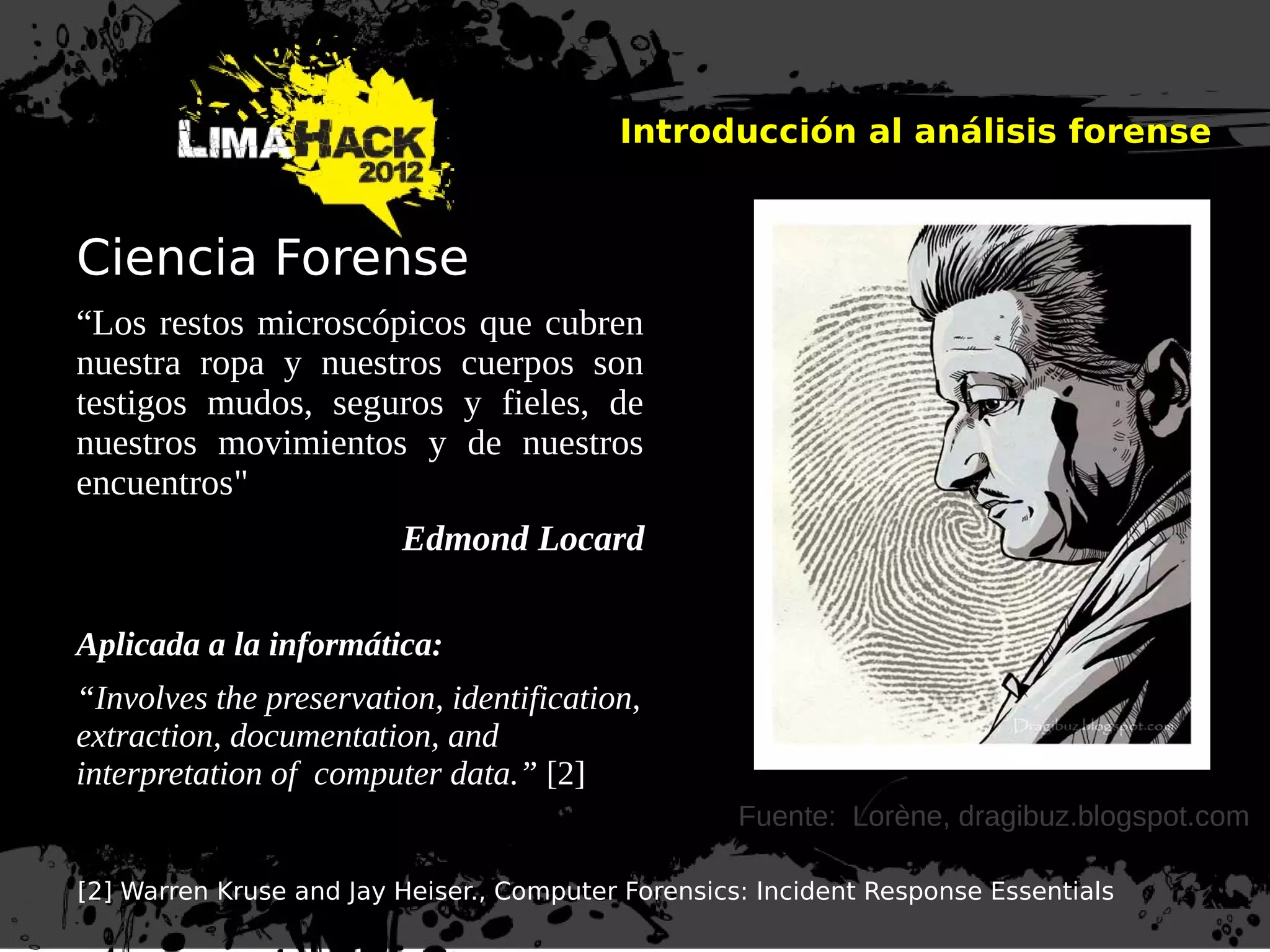

14. Introducción al análisis forense
Ciencia Forense
“Los restos microscópicos que cubren
nuestra ropa y nuestros cuerpos son
testigos mudos, seguros y fieles, de
nuestros movimientos y de nuestros
encuentros"
Edmond Locard
Aplicada a la informática:
“Involves the preservation, identification,
extraction, documentation, and
interpretation of computer data.” [2]
[2] Warren Kruse and Jay Heiser., Computer Forensics: Incident Response Essentials
Fuente: Lorène, dragibuz.blogspot.com

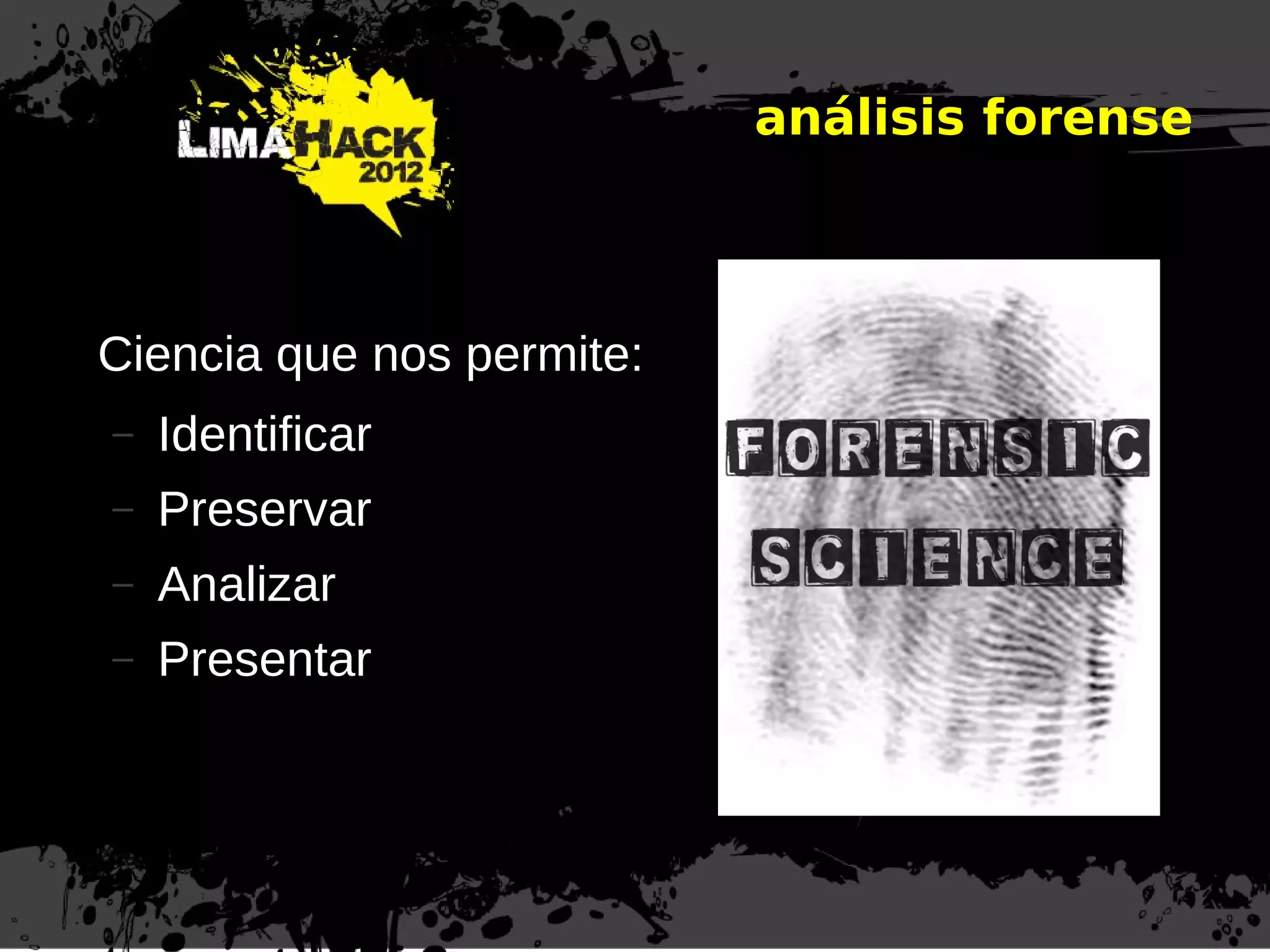

15. análisis forense
Ciencia que nos permite:
– Identificar
– Preservar
– Analizar
– Presentar

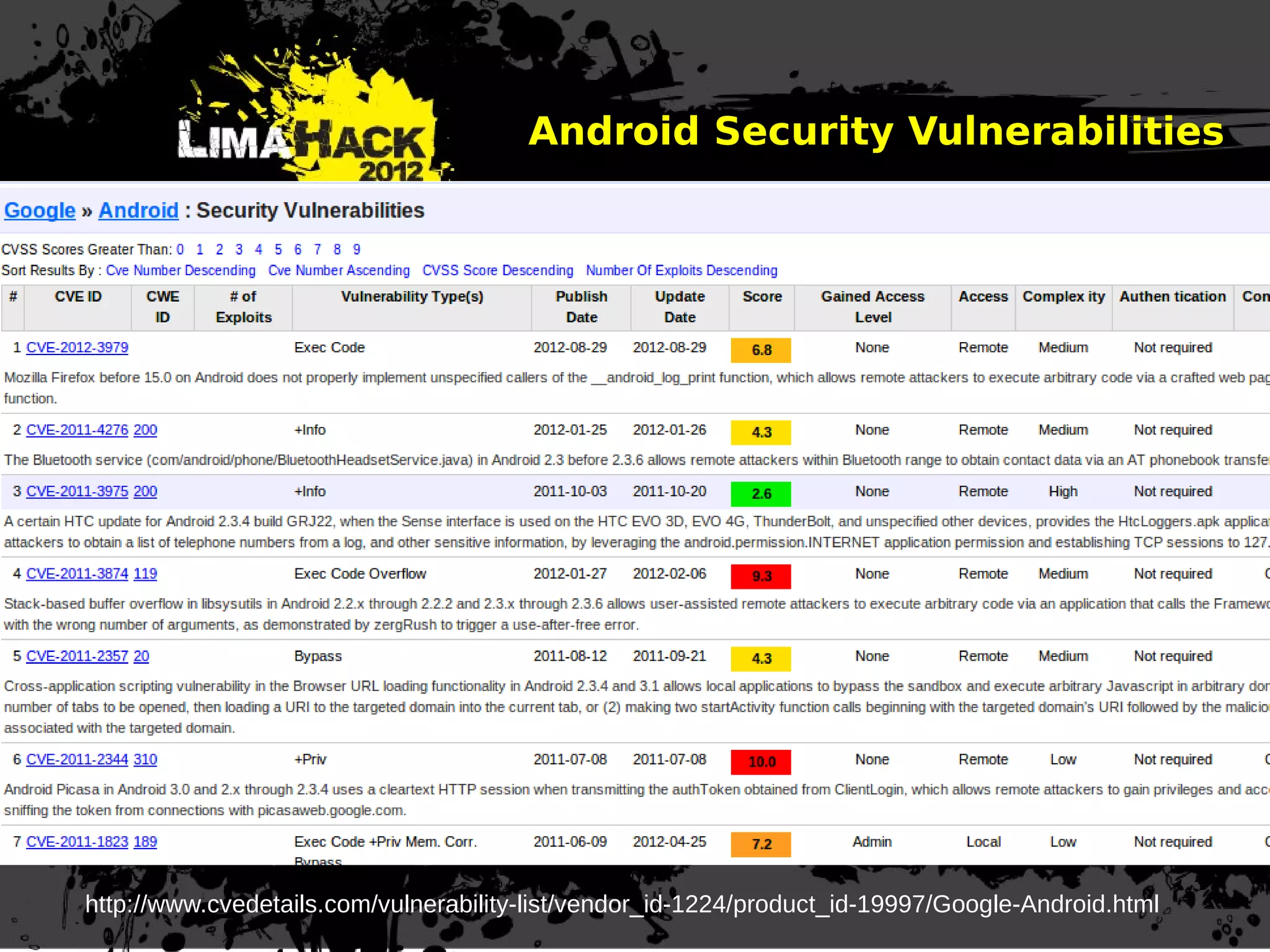

17. Android Security Vulnerabilities
http://www.cvedetails.com/vulnerability-list/vendor_id-1224/product_id-19997/Google-Android.html

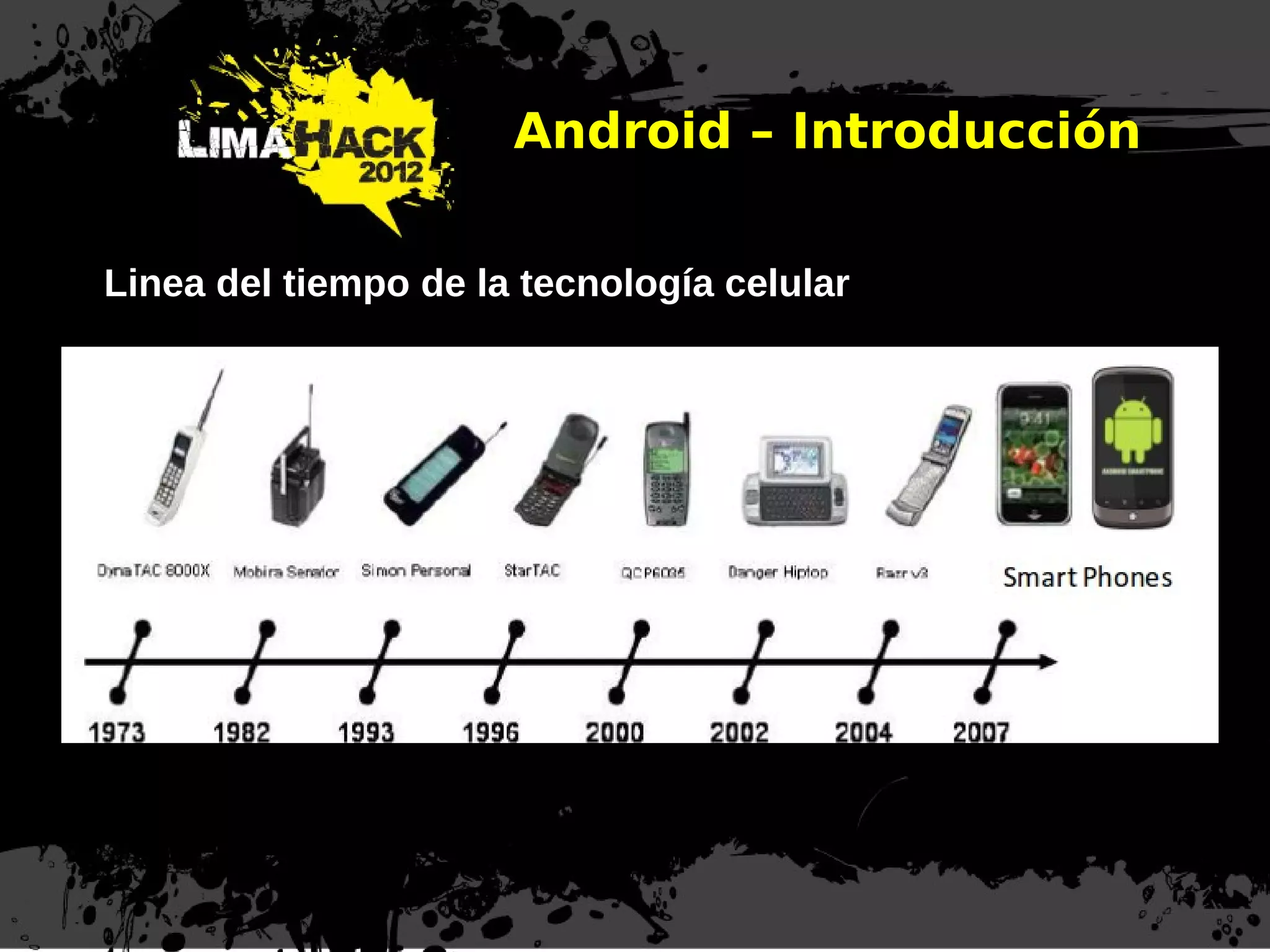

18. Linea del tiempo de la tecnología celular
Android – Introducción

19. Android – Introducción

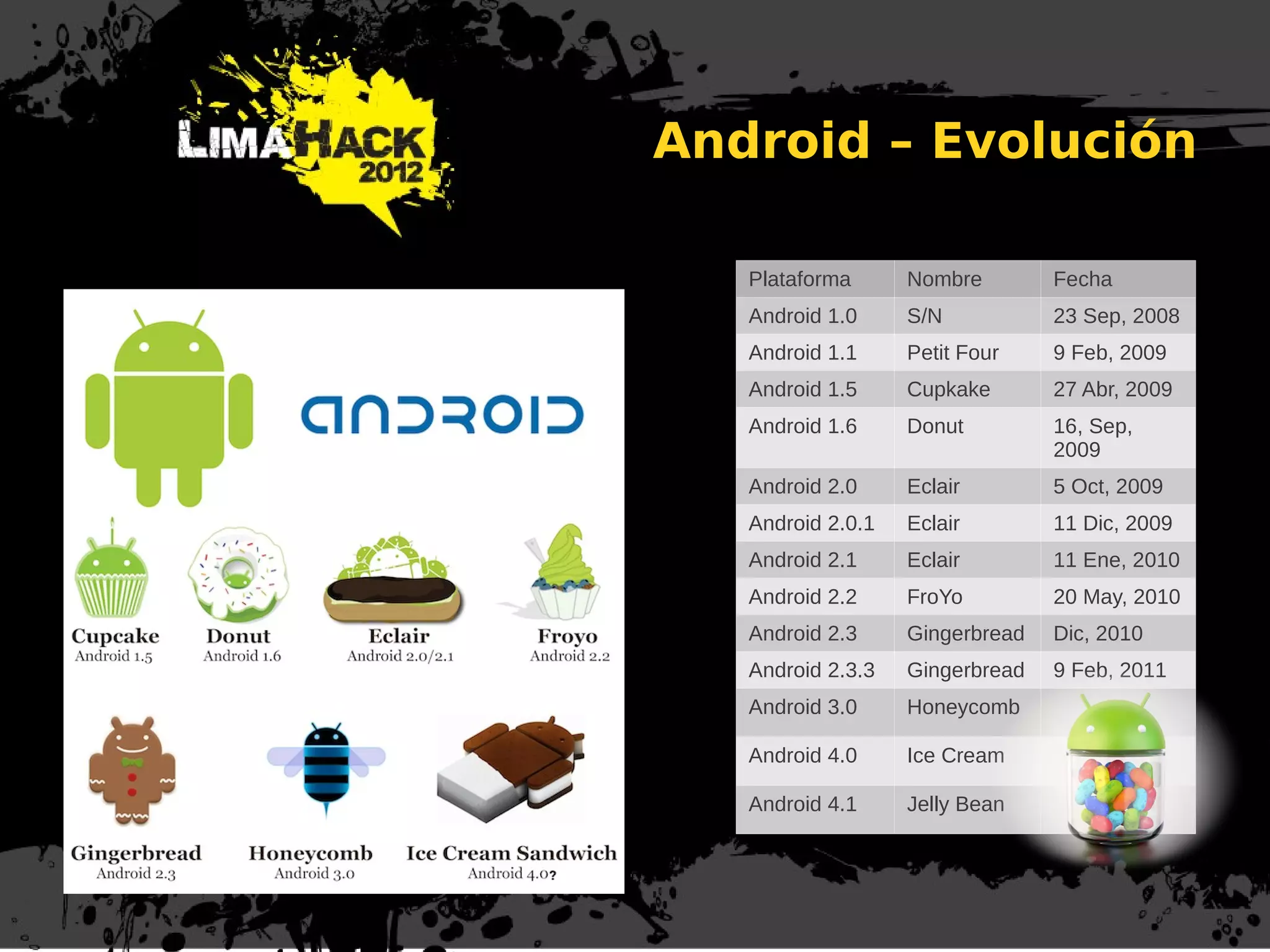

20. Plataforma Nombre Fecha
Android 1.0 S/N 23 Sep, 2008
Android 1.1 Petit Four 9 Feb, 2009
Android 1.5 Cupkake 27 Abr, 2009
Android 1.6 Donut 16, Sep,
2009
Android 2.0 Eclair 5 Oct, 2009
Android 2.0.1 Eclair 11 Dic, 2009
Android 2.1 Eclair 11 Ene, 2010
Android 2.2 FroYo 20 May, 2010
Android 2.3 Gingerbread Dic, 2010
Android 2.3.3 Gingerbread 9 Feb, 2011
Android 3.0 Honeycomb
Android 4.0 Ice Cream
Android 4.1 Jelly Bean
Android – Evolución

21. Crecimiento de Android en el mercado 2010
Fuente:ResearchInMotionLimited(RIM)

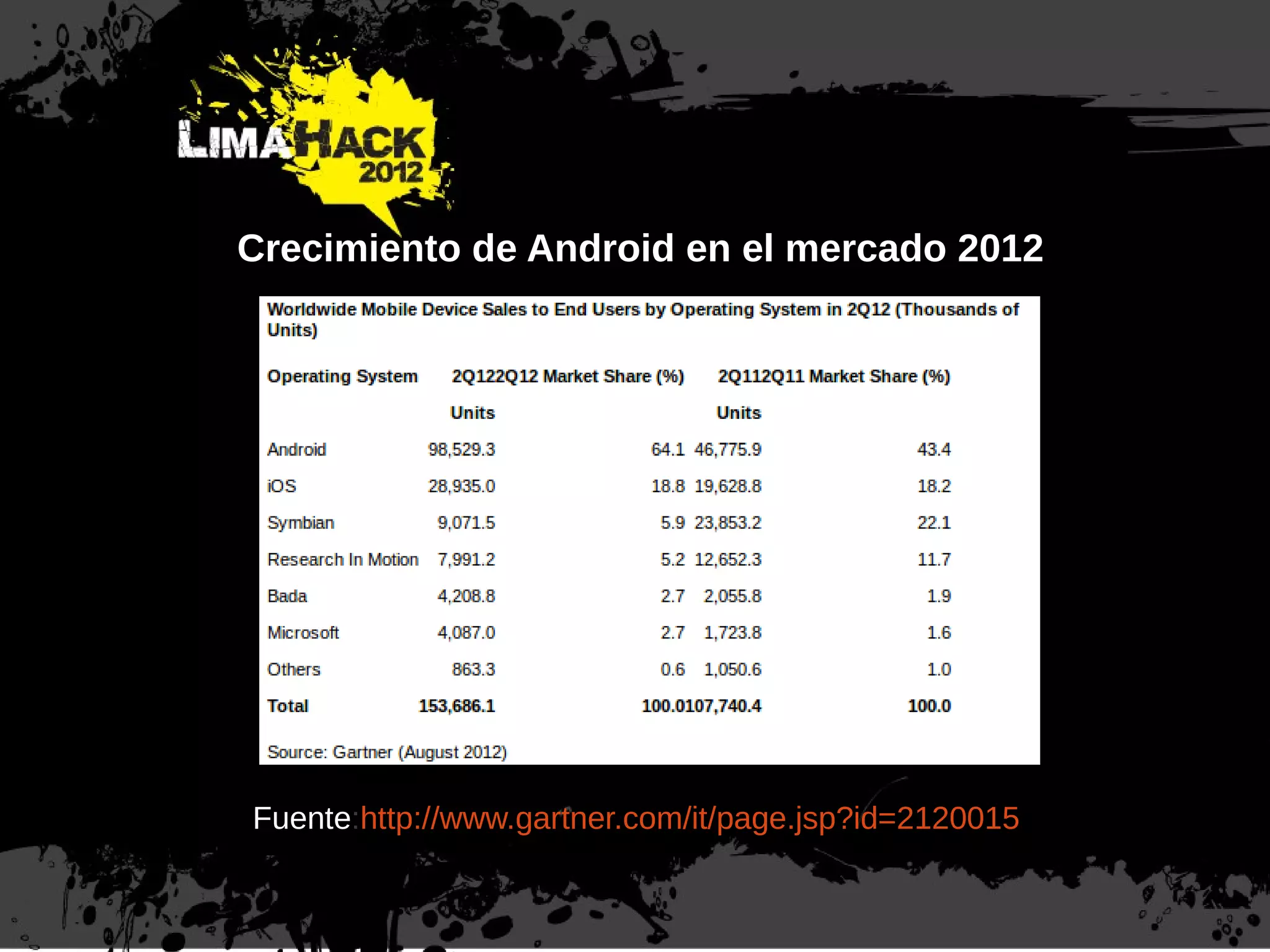

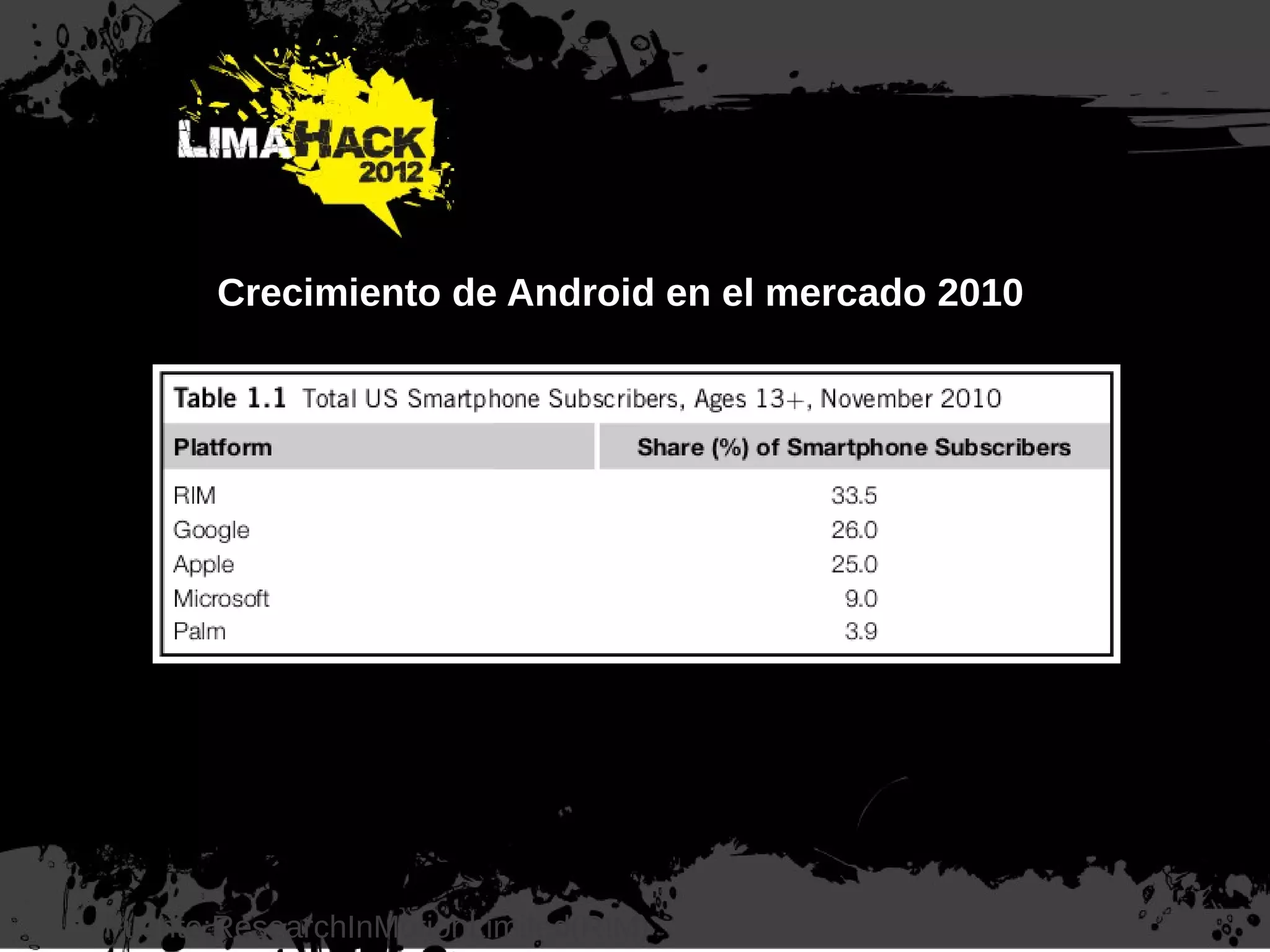

22. Crecimiento de Android en el mercado 2012
Fuente:http://www.gartner.com/it/page.jsp?id=2120015

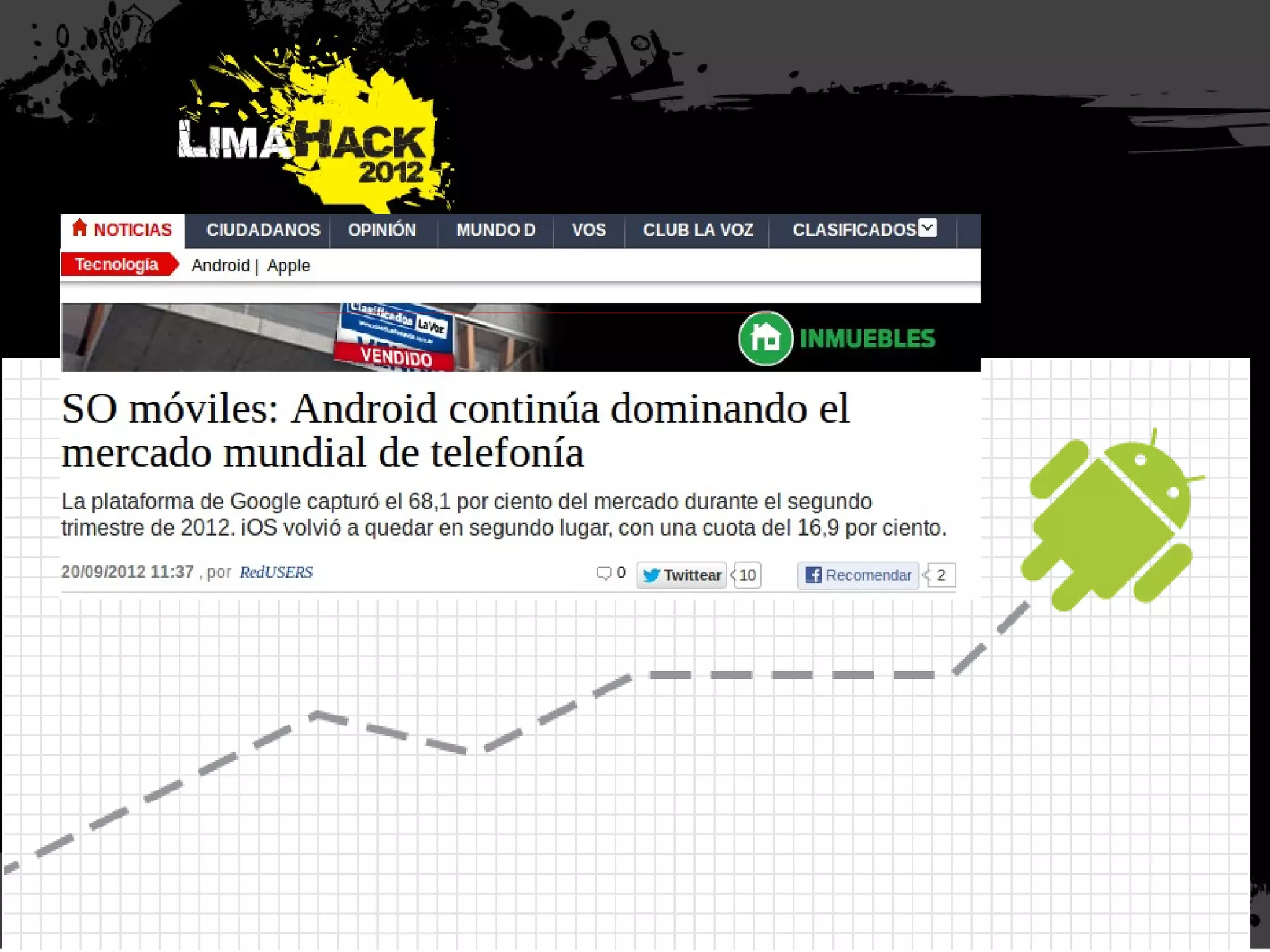

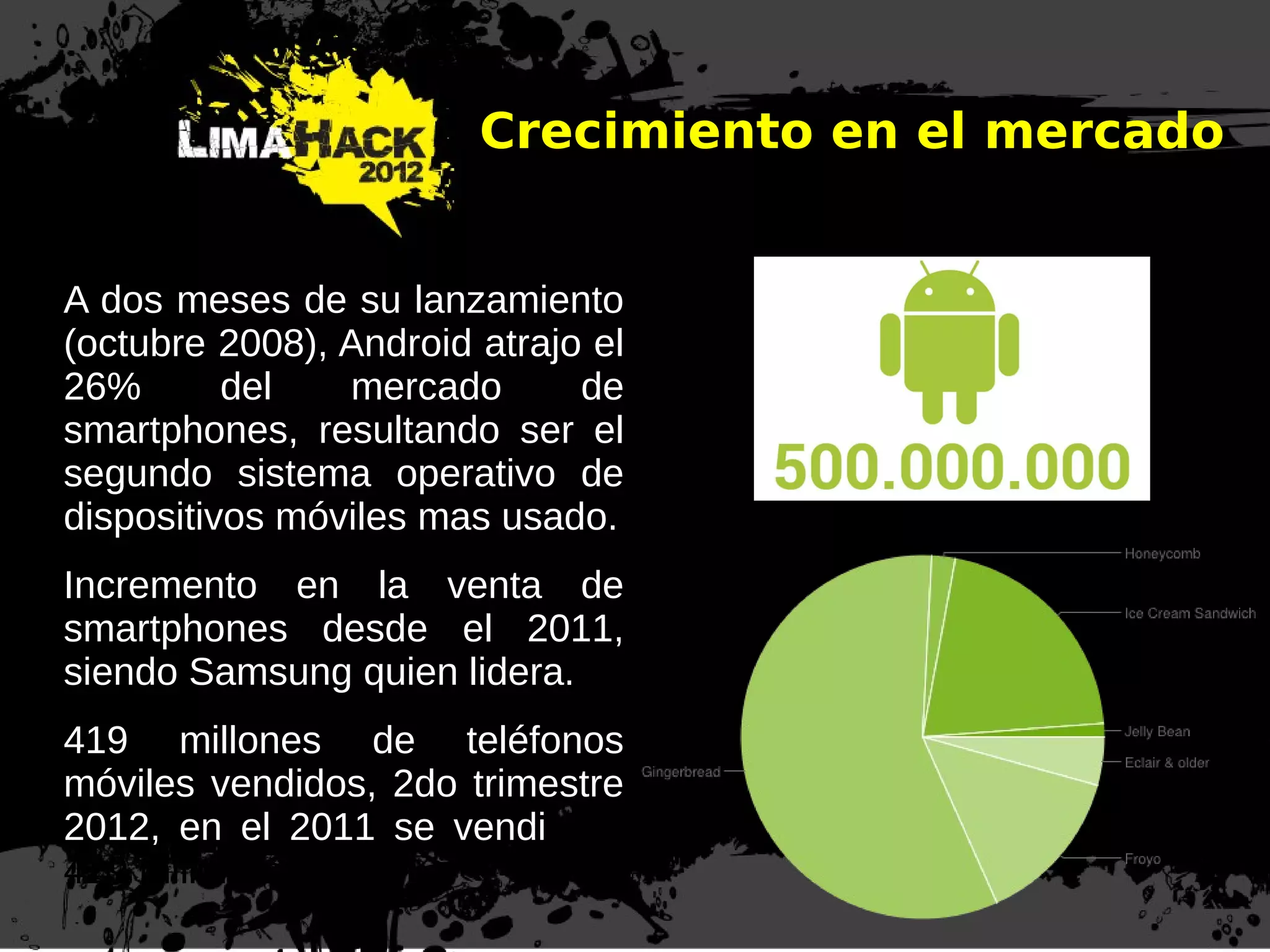

25. A dos meses de su lanzamiento
(octubre 2008), Android atrajo el
26% del mercado de
smartphones, resultando ser el
segundo sistema operativo de
dispositivos móviles mas usado.
Incremento en la venta de
smartphones desde el 2011,
siendo Samsung quien lidera.
419 millones de teléfonos
móviles vendidos, 2do trimestre
2012, en el 2011 se vendieron
429 millones.
Crecimiento en el mercado

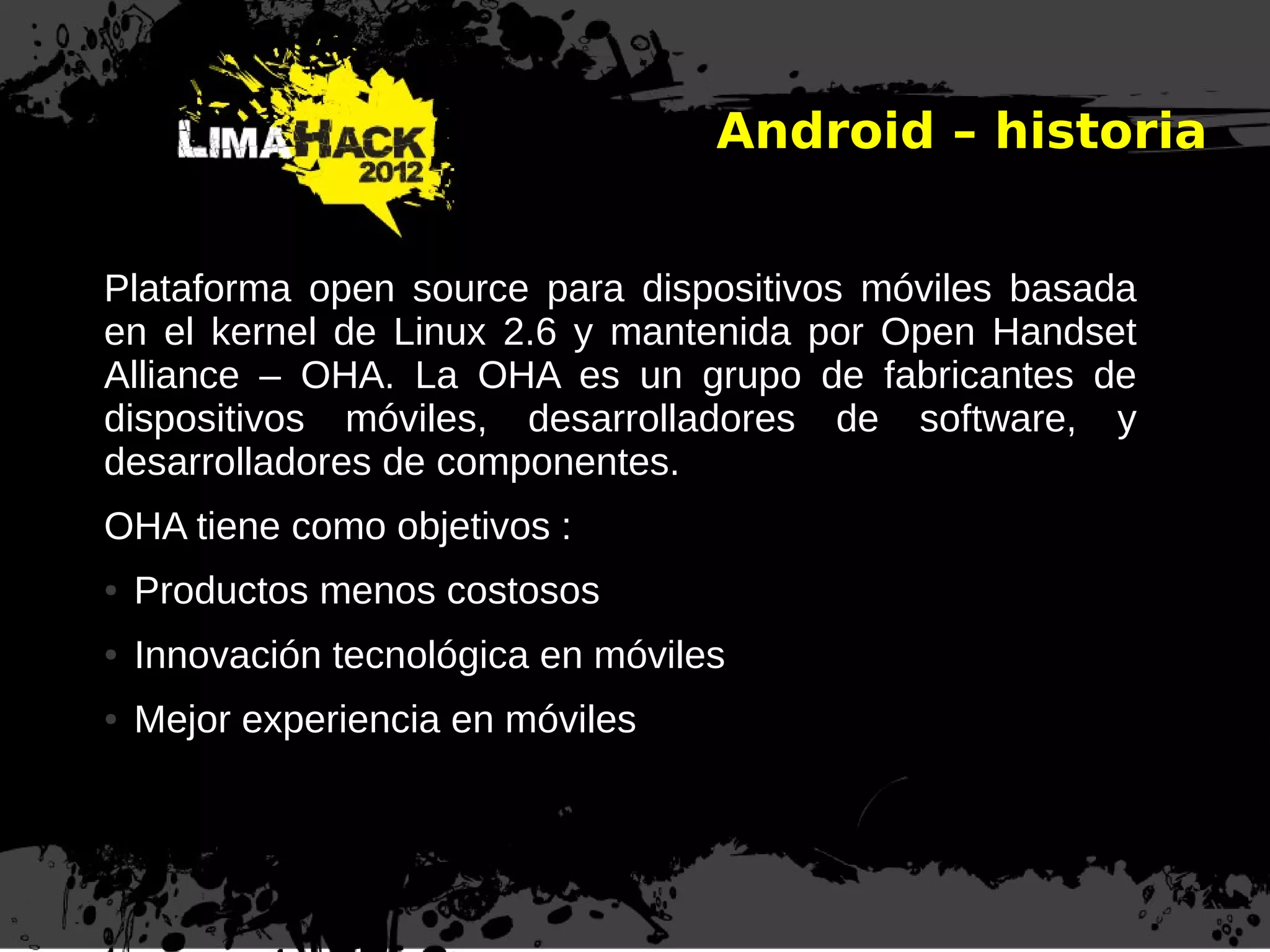

26. Plataforma open source para dispositivos móviles basada
en el kernel de Linux 2.6 y mantenida por Open Handset
Alliance – OHA. La OHA es un grupo de fabricantes de
dispositivos móviles, desarrolladores de software, y
desarrolladores de componentes.
OHA tiene como objetivos :
● Productos menos costosos
● Innovación tecnológica en móviles
● Mejor experiencia en móviles
Android – historia

27. Android – historia

28. Android – historia

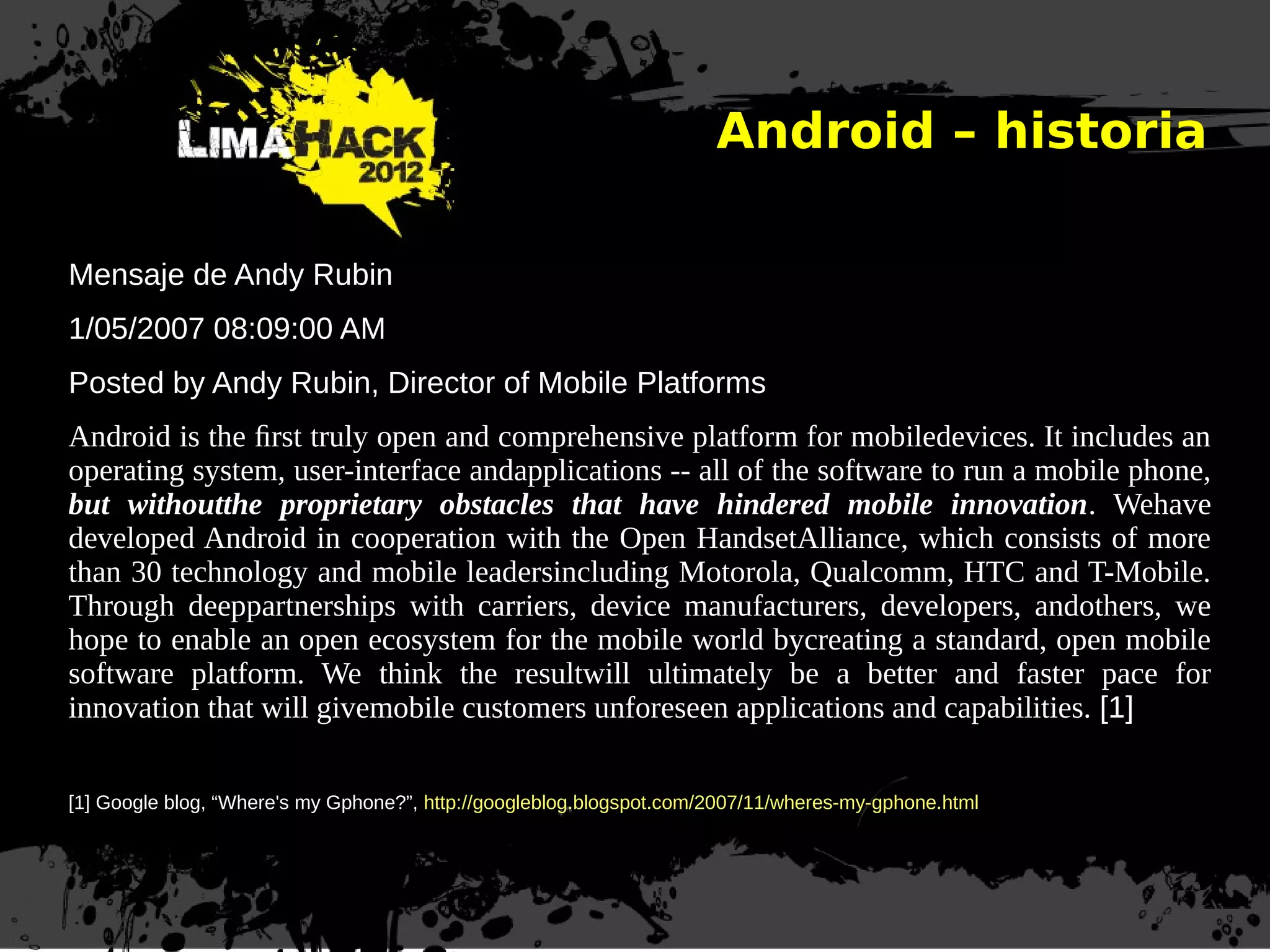

Mensaje de Andy Rubin
1/05/2007 08:09:00 AM
Posted by Andy Rubin, Director of Mobile Platforms
Android is the first truly open and comprehensive platform for mobiledevices. It includes an
operating system, user-interface andapplications -- all of the software to run a mobile phone,
but withoutthe proprietary obstacles that have hindered mobile innovation. Wehave
developed Android in cooperation with the Open HandsetAlliance, which consists of more
than 30 technology and mobile leadersincluding Motorola, Qualcomm, HTC and T-Mobile.
Through deeppartnerships with carriers, device manufacturers, developers, andothers, we
hope to enable an open ecosystem for the mobile world bycreating a standard, open mobile
software platform. We think the resultwill ultimately be a better and faster pace for
innovation that will givemobile customers unforeseen applications and capabilities. [1]
[1] Google blog, “Where's my Gphone?”, http://googleblog.blogspot.com/2007/11/wheres-my-gphone.html

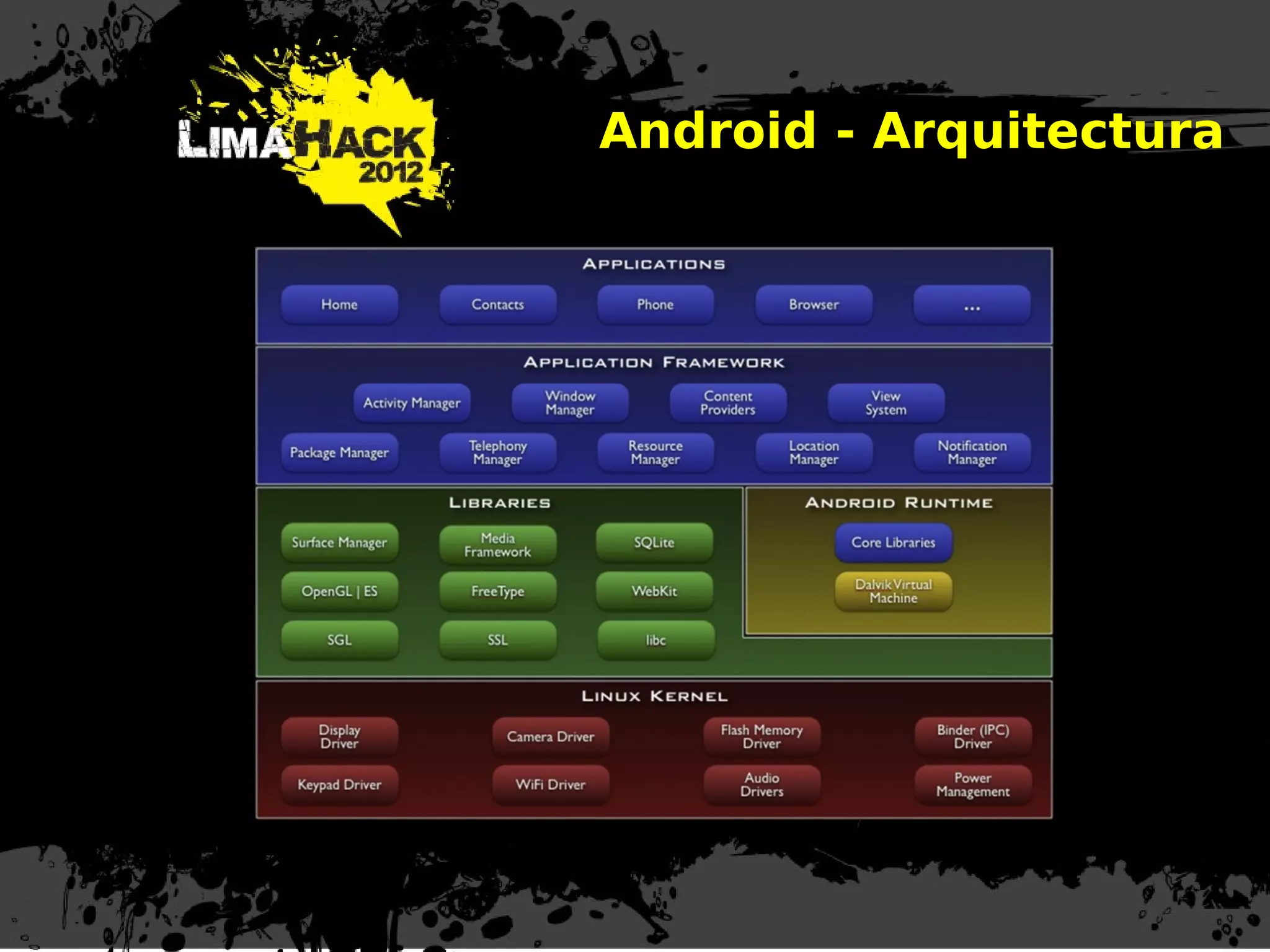

29. Android - Arquitectura

30. Información almacenada en
medios electrónicos
Datos en transmisión
Puede ser información en varios
formatos:
● Audio
● Video
● Imágenes
● Etc.

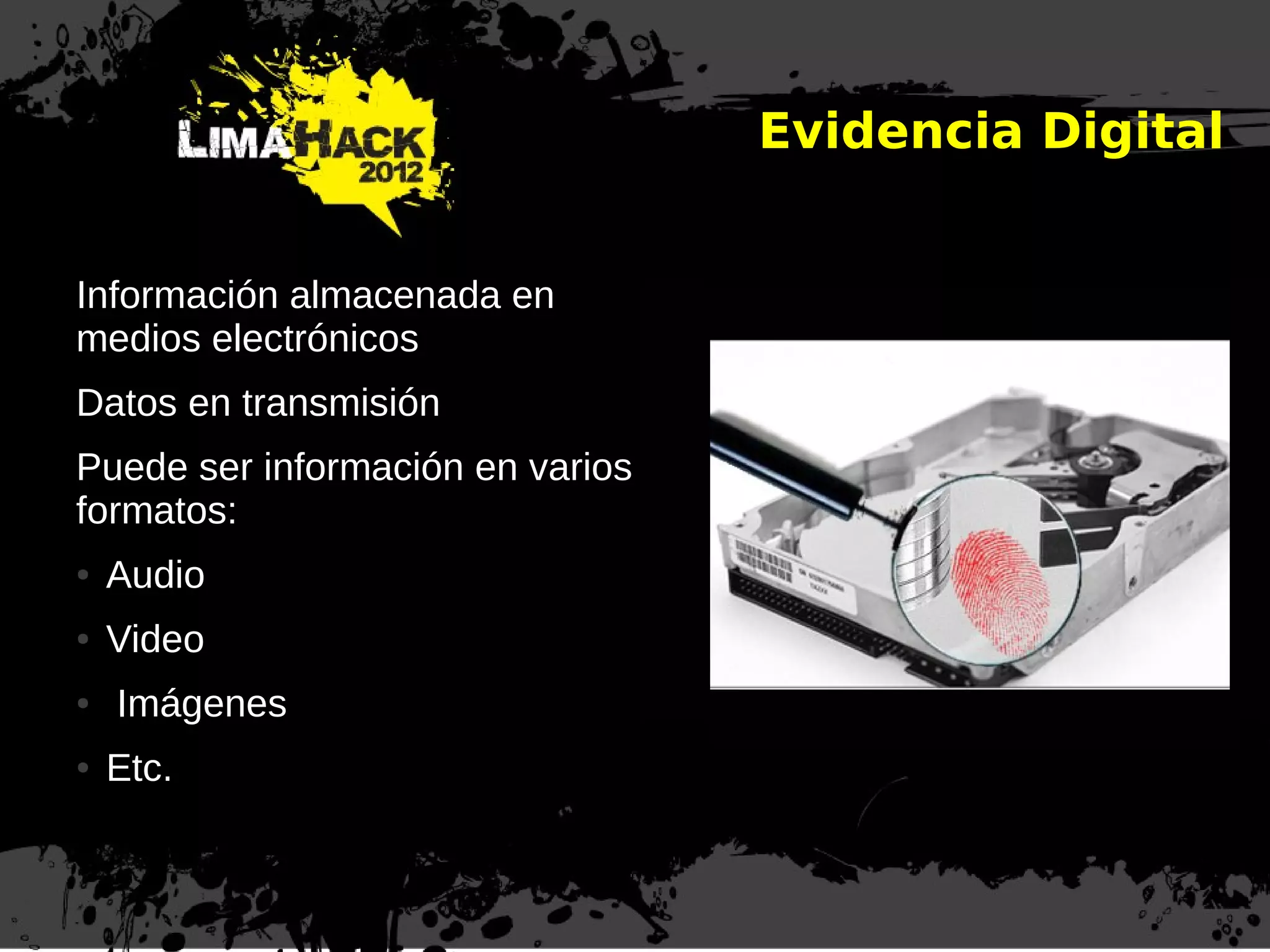

Evidencia Digital

31. Creando el laboratorio

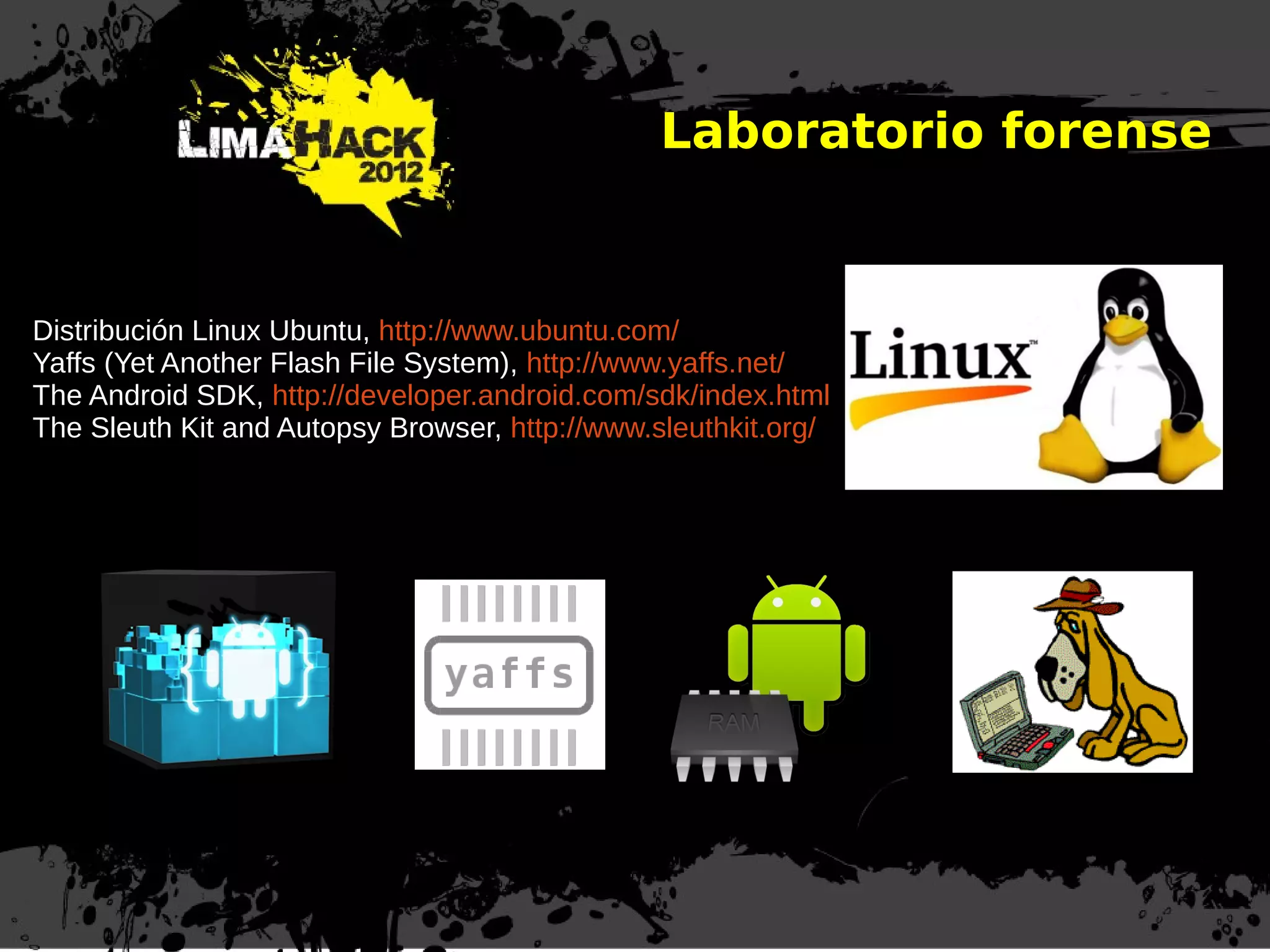

32. Laboratorio forense
Distribución Linux Ubuntu, http://www.ubuntu.com/
Yaffs (Yet Another Flash File System), http://www.yaffs.net/
The Android SDK, http://developer.android.com/sdk/index.html
The Sleuth Kit and Autopsy Browser, http://www.sleuthkit.org/

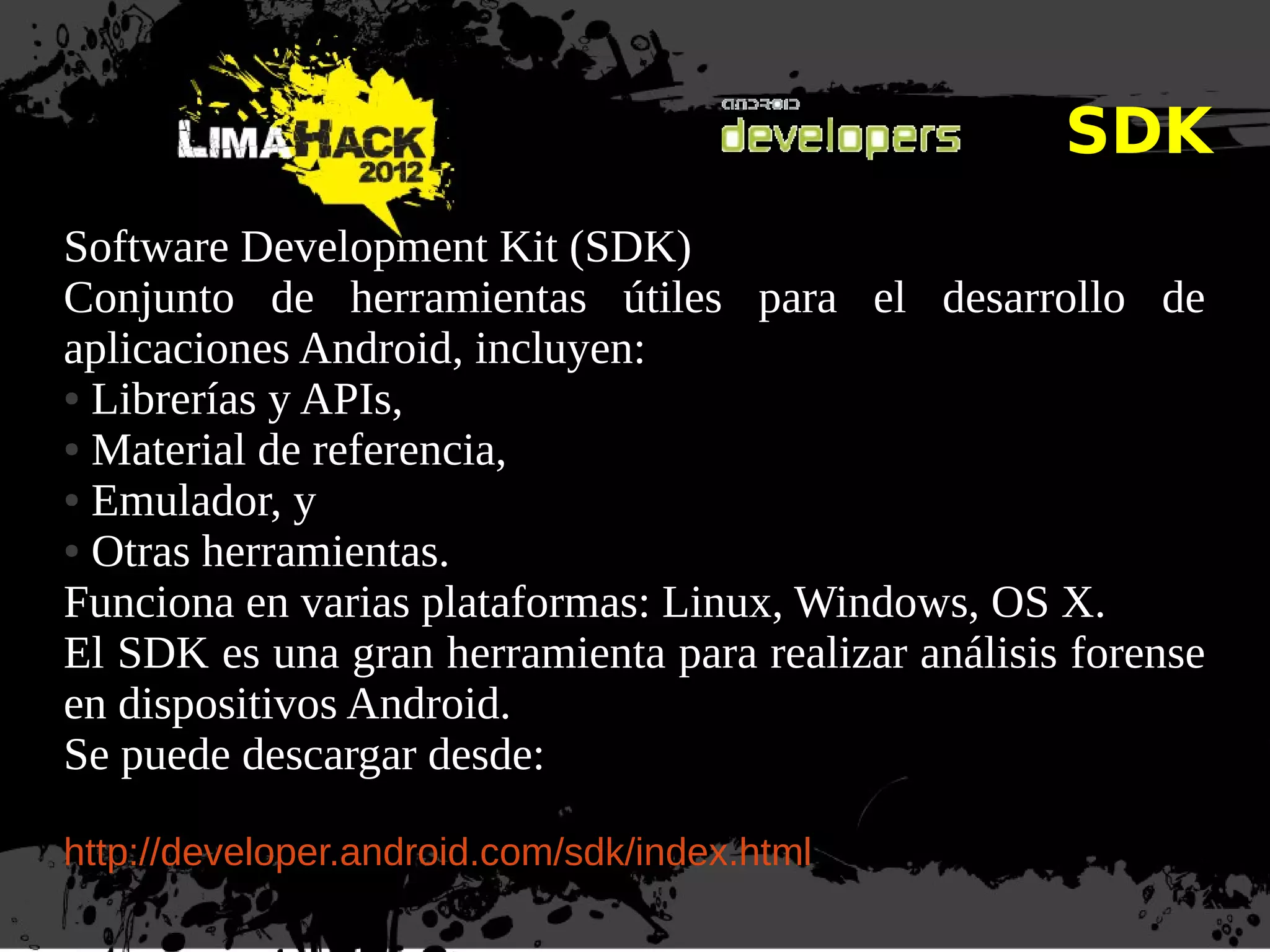

33. SDK
Software Development Kit (SDK)
Conjunto de herramientas útiles para el desarrollo de
aplicaciones Android, incluyen:
● Librerías y APIs,
● Material de referencia,
● Emulador, y
● Otras herramientas.
Funciona en varias plataformas: Linux, Windows, OS X.
El SDK es una gran herramienta para realizar análisis forense
en dispositivos Android.
Se puede descargar desde:
http://developer.android.com/sdk/index.html

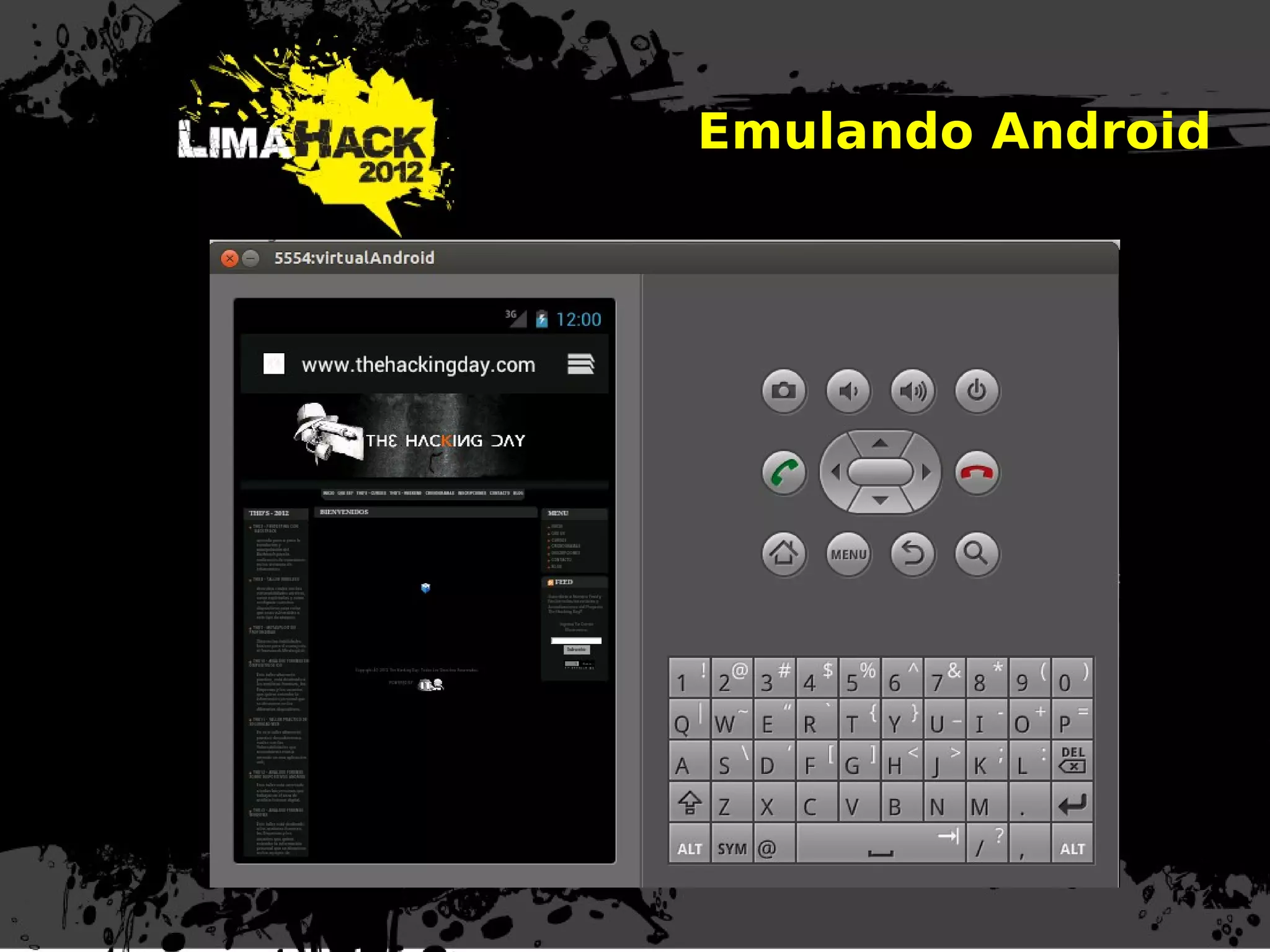

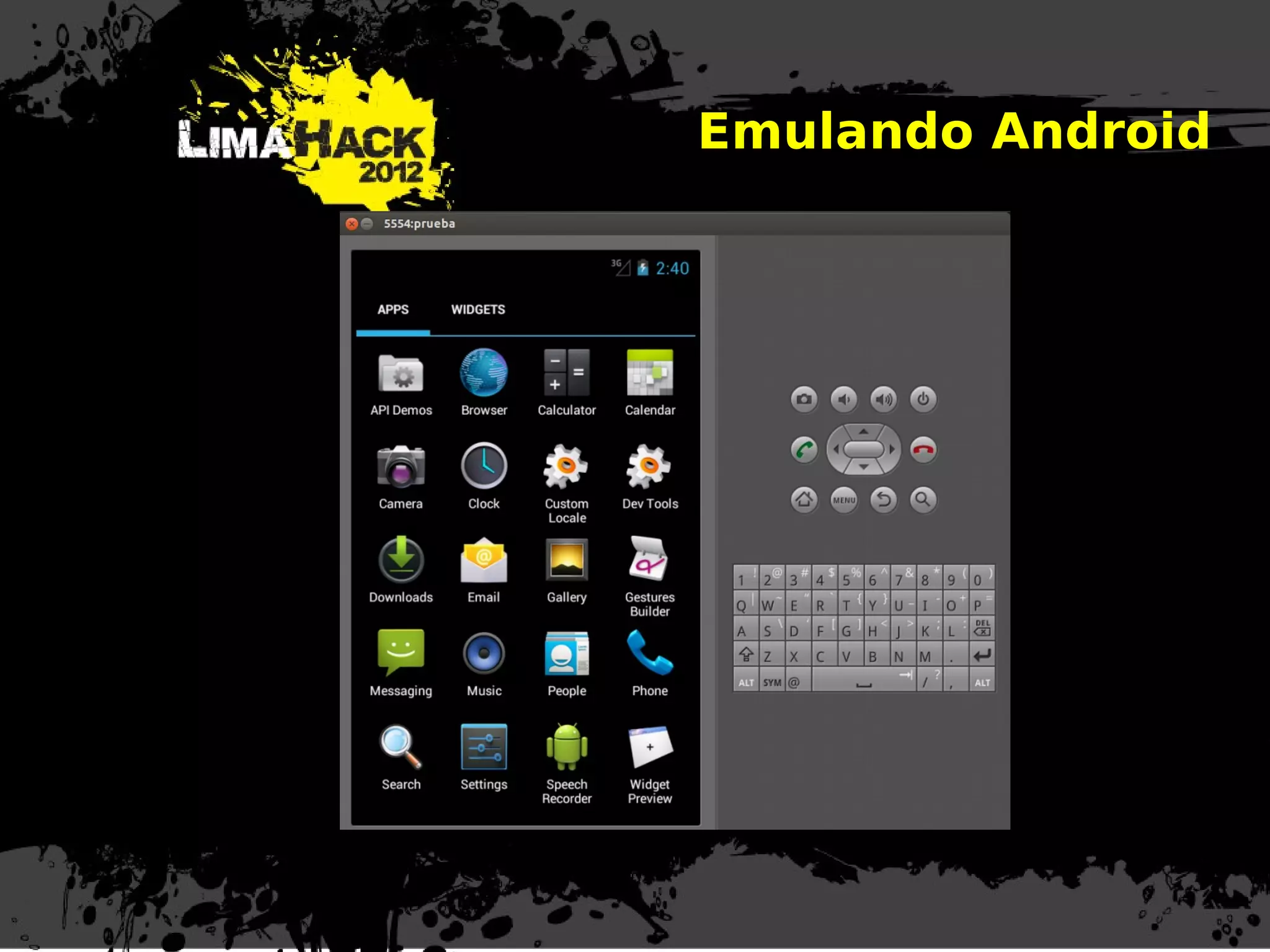

34. Emulando Android

35. Emulando Android

36. Emulando Android

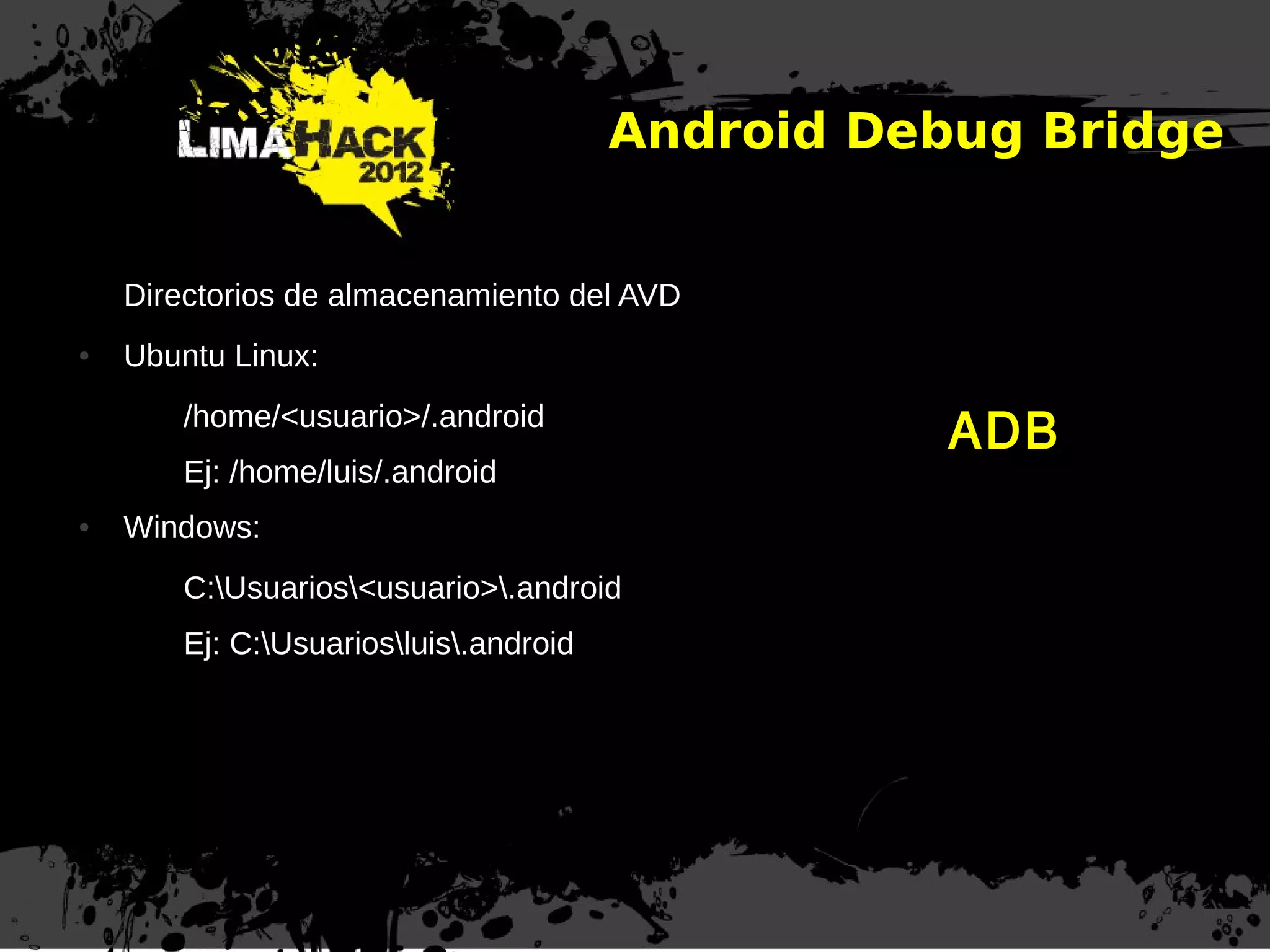

37. Android Debug Bridge

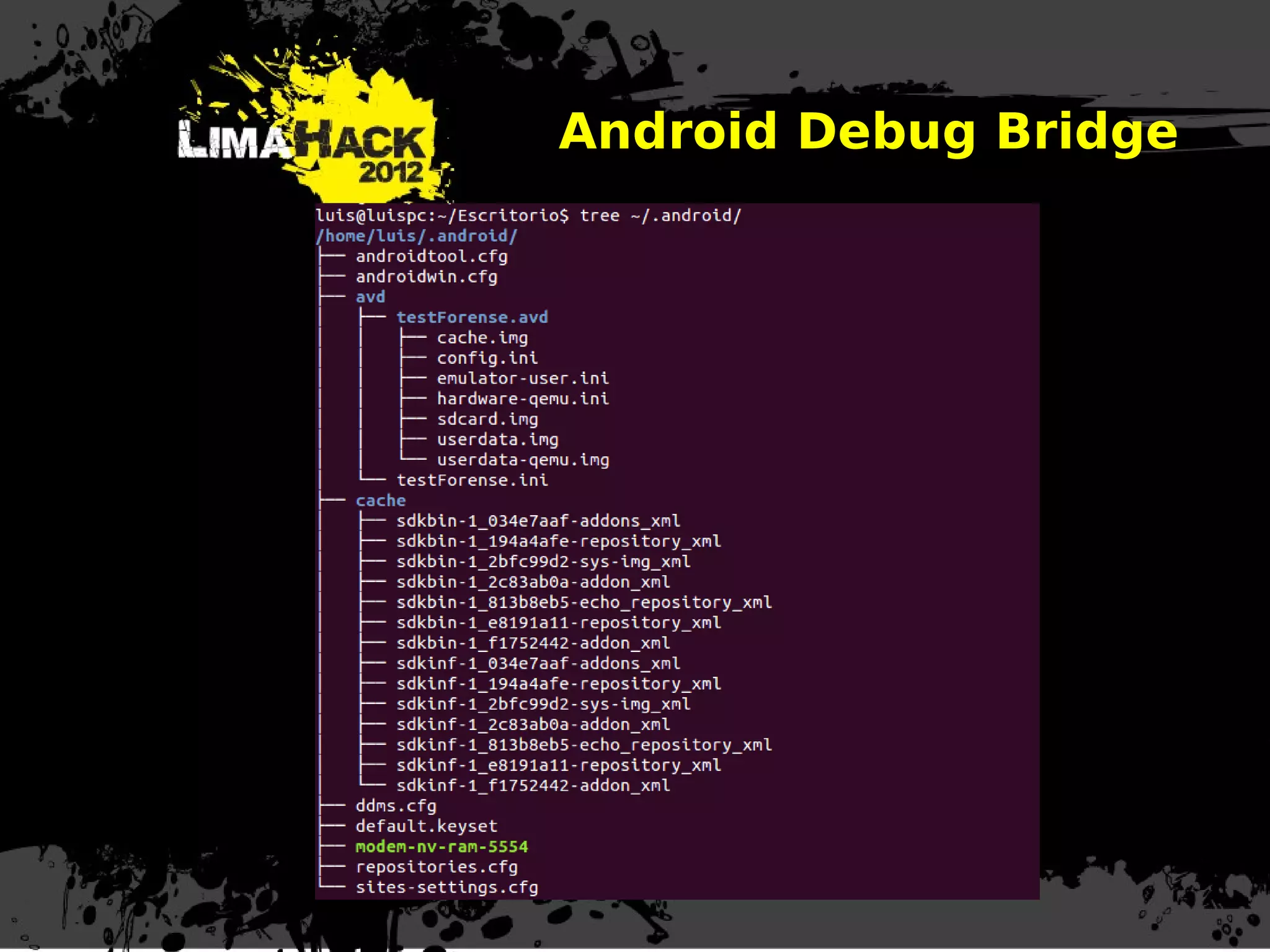

Directorios de almacenamiento del AVD
● Ubuntu Linux:
/home/<usuario>/.android
Ej: /home/luis/.android
● Windows:
C:Usuarios<usuario>.android
Ej: C:Usuariosluis.android
ADB

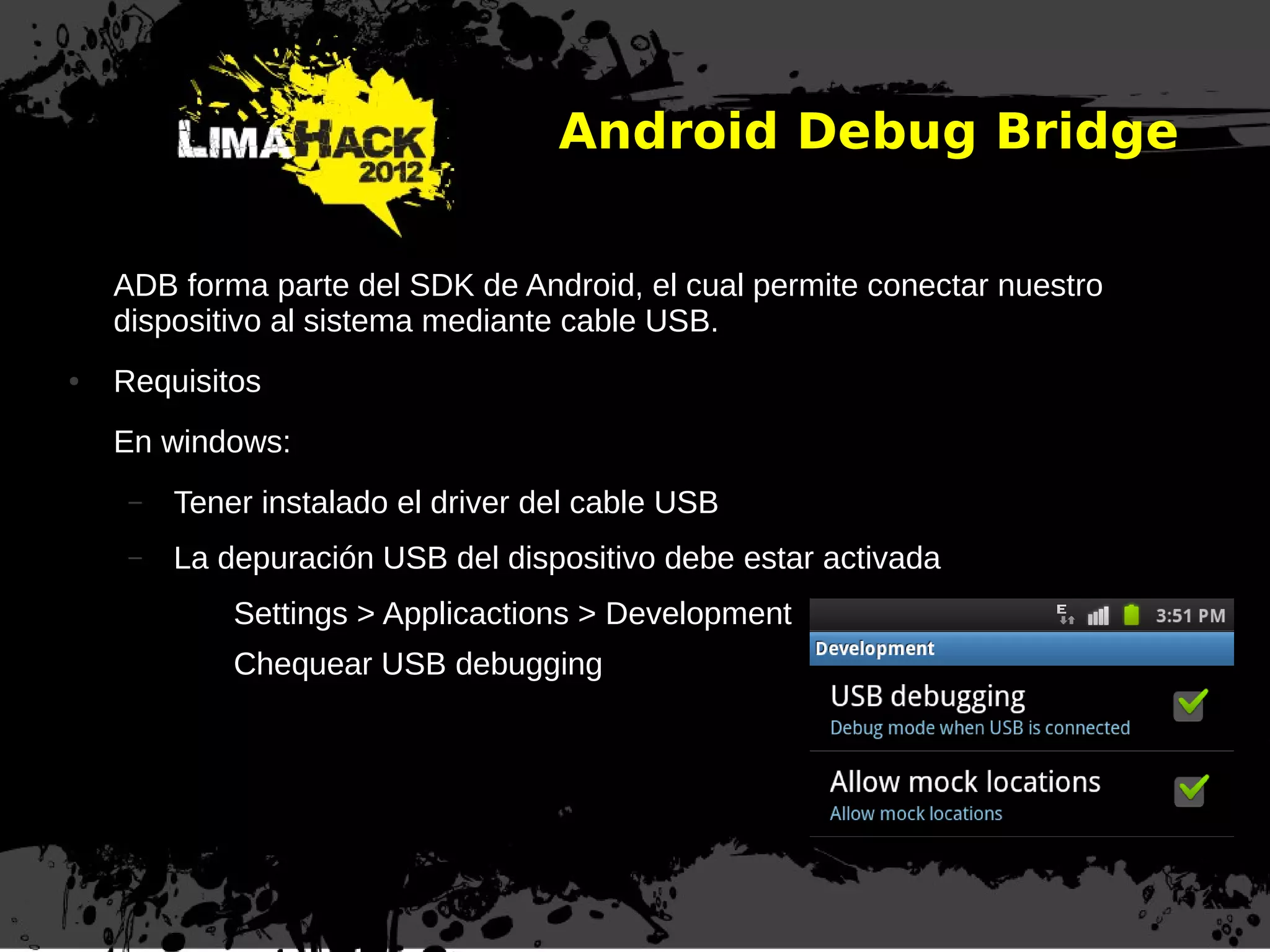

38. Android Debug Bridge

39. Android Debug Bridge
ADB forma parte del SDK de Android, el cual permite conectar nuestro
dispositivo al sistema mediante cable USB.
● Requisitos
En windows:
– Tener instalado el driver del cable USB
– La depuración USB del dispositivo debe estar activada
Settings > Applicactions > Development
Chequear USB debugging

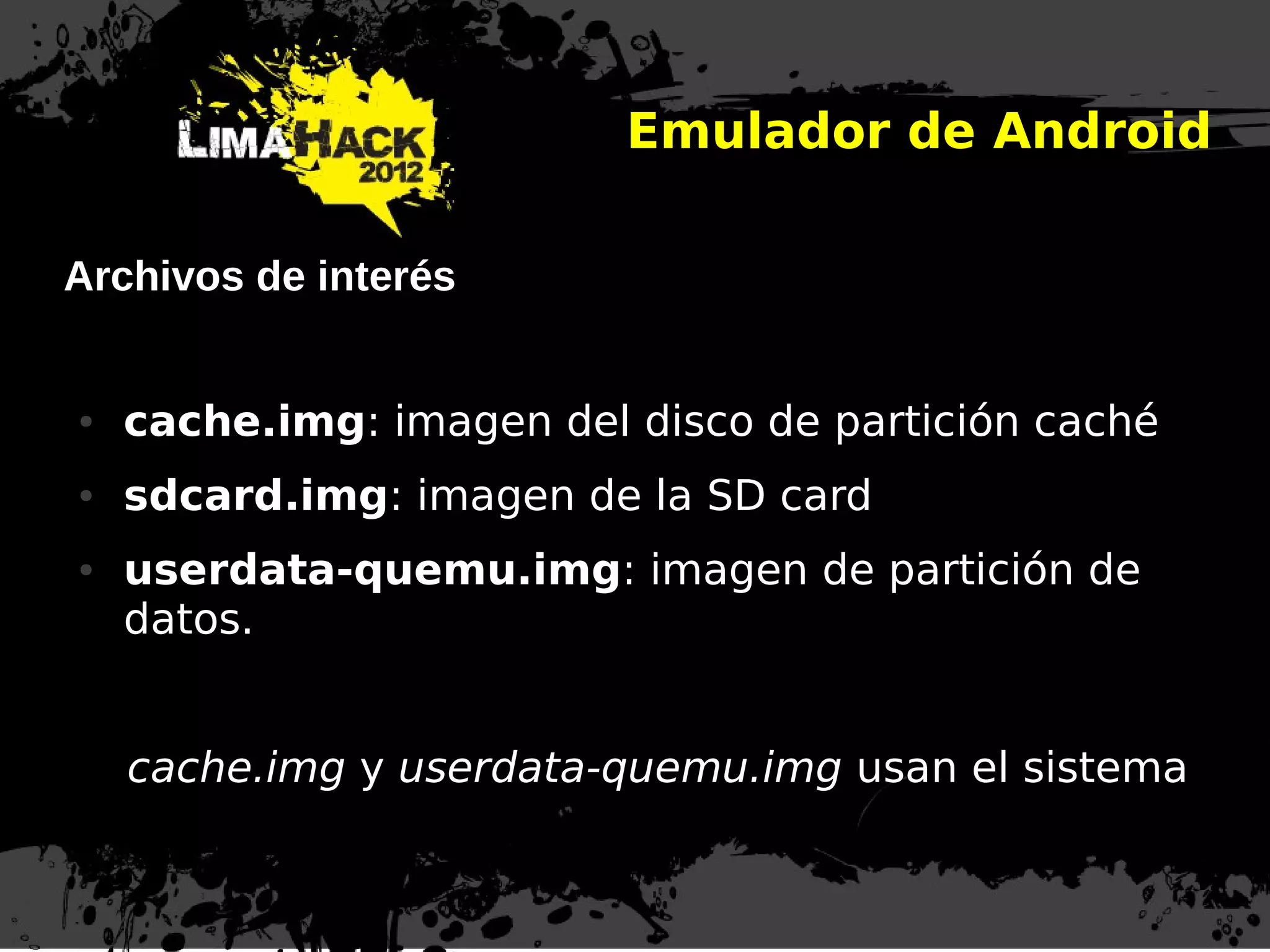

40. Emulador de Android
Archivos de interés
● cache.img: imagen del disco de partición caché
● sdcard.img: imagen de la SD card
● userdata-quemu.img: imagen de partición de
datos.
cache.img y userdata-quemu.img usan el sistema
de archivos YAFFS2.

41. Importante
Android SDK
se necesita:
– Dispositivo rooteado
– Depuración de USB activado
Modo Root

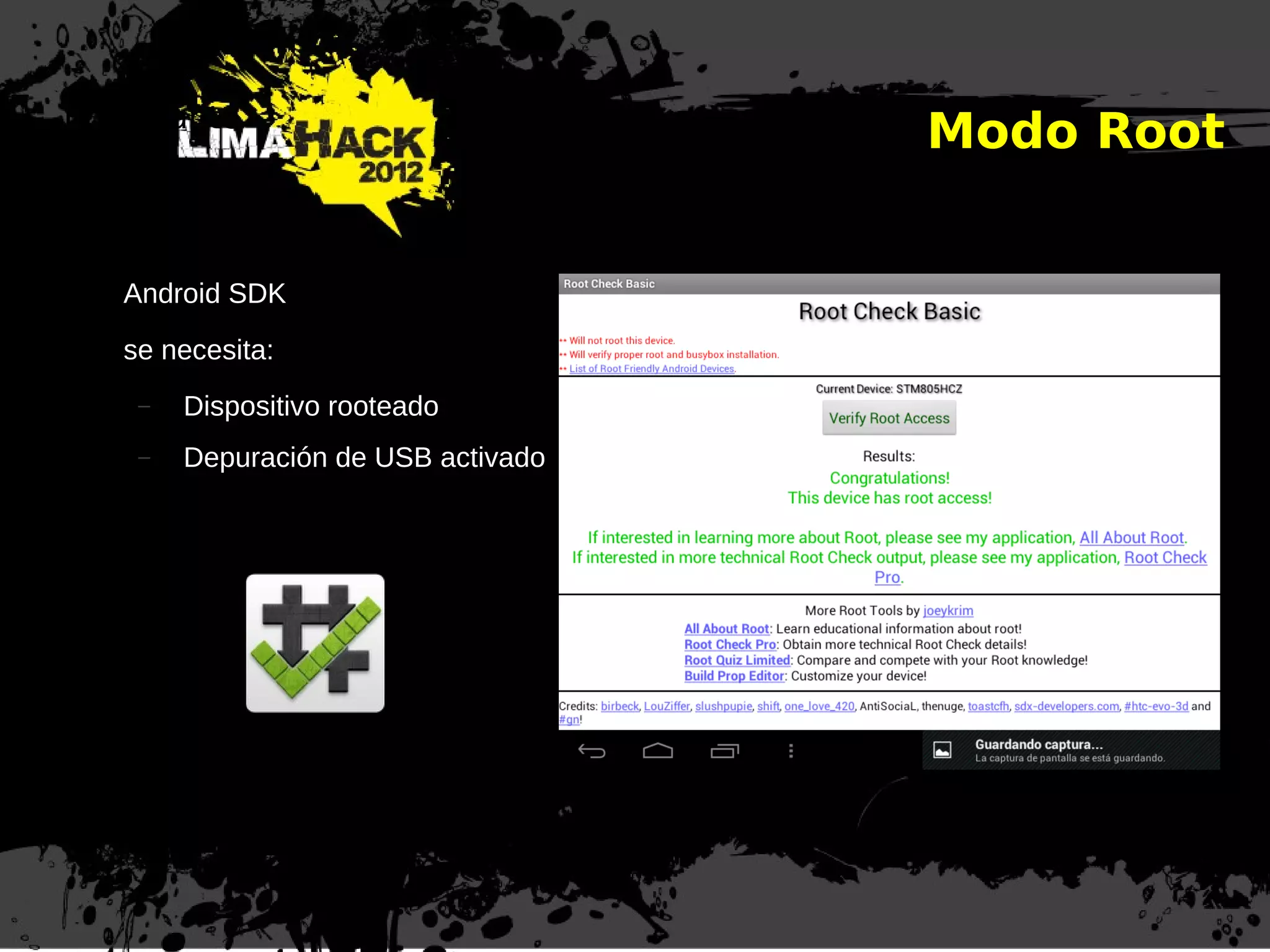

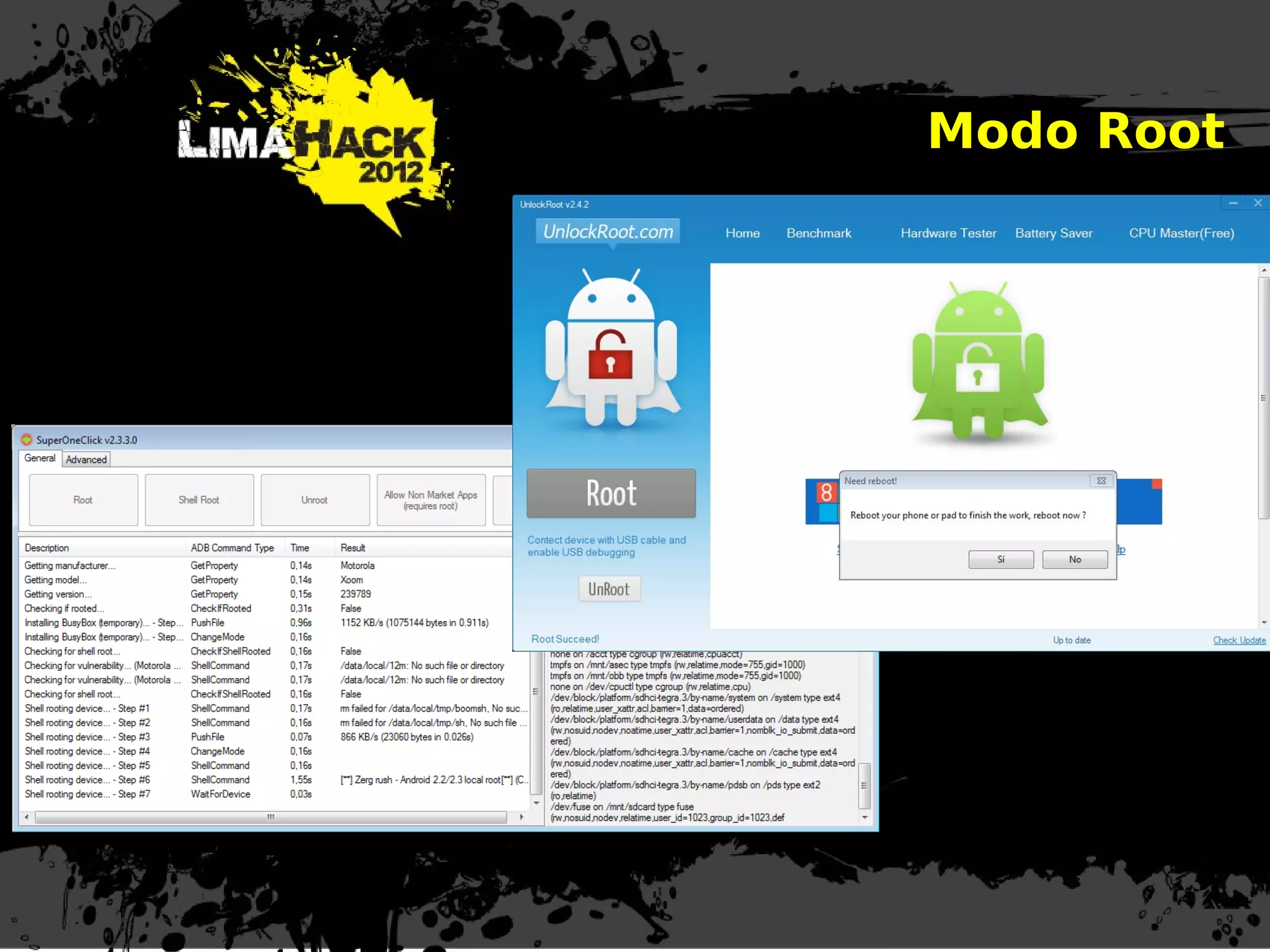

42. Modo Root

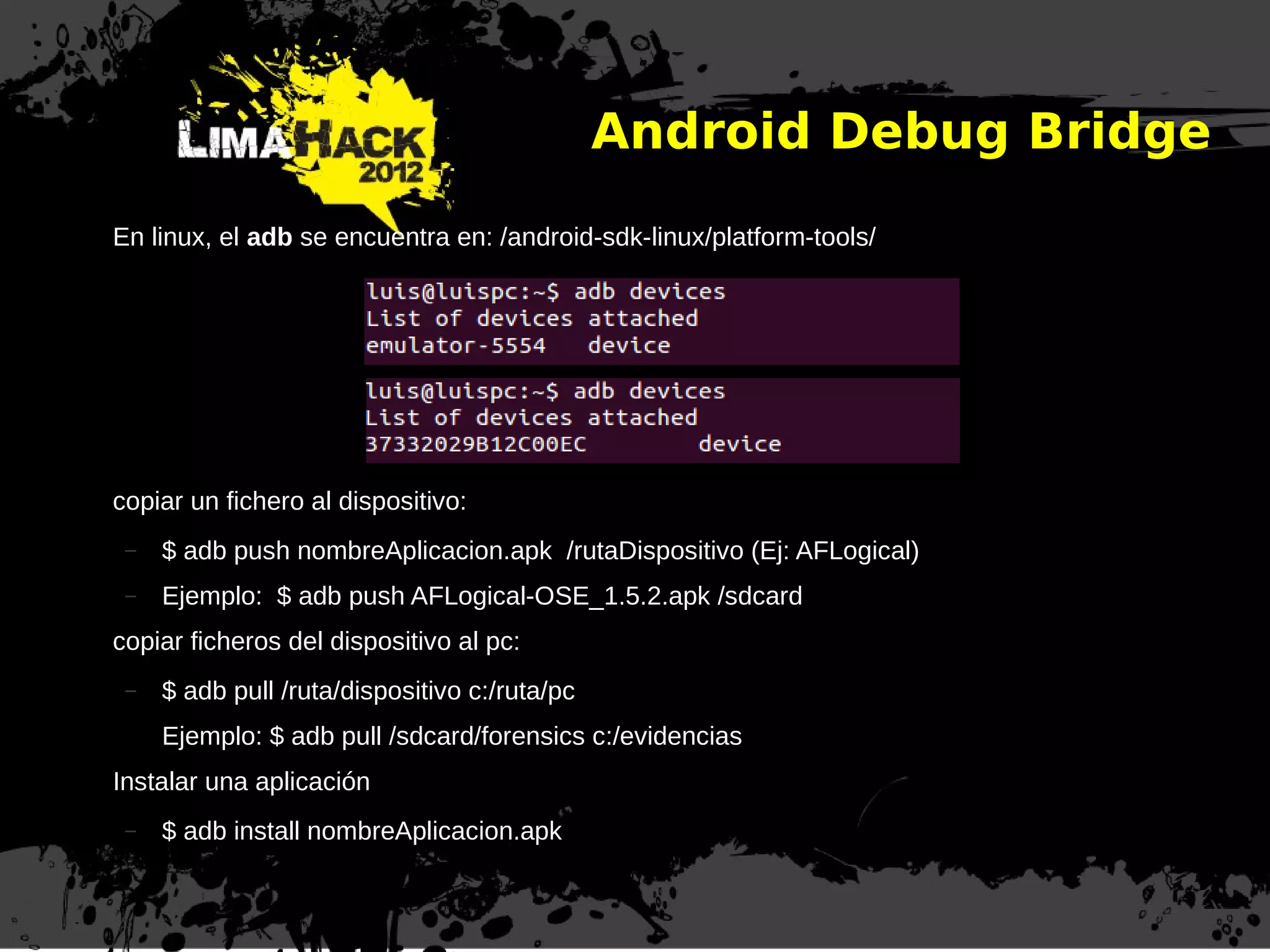

43. Android Debug Bridge
En linux, el adb se encuentra en: /android-sdk-linux/platform-tools/
copiar un fichero al dispositivo:
– $ adb push nombreAplicacion.apk /rutaDispositivo (Ej: AFLogical)
– Ejemplo: $ adb push AFLogical-OSE_1.5.2.apk /sdcard
copiar ficheros del dispositivo al pc:
– $ adb pull /ruta/dispositivo c:/ruta/pc
Ejemplo: $ adb pull /sdcard/forensics c:/evidencias
Instalar una aplicación
– $ adb install nombreAplicacion.apk

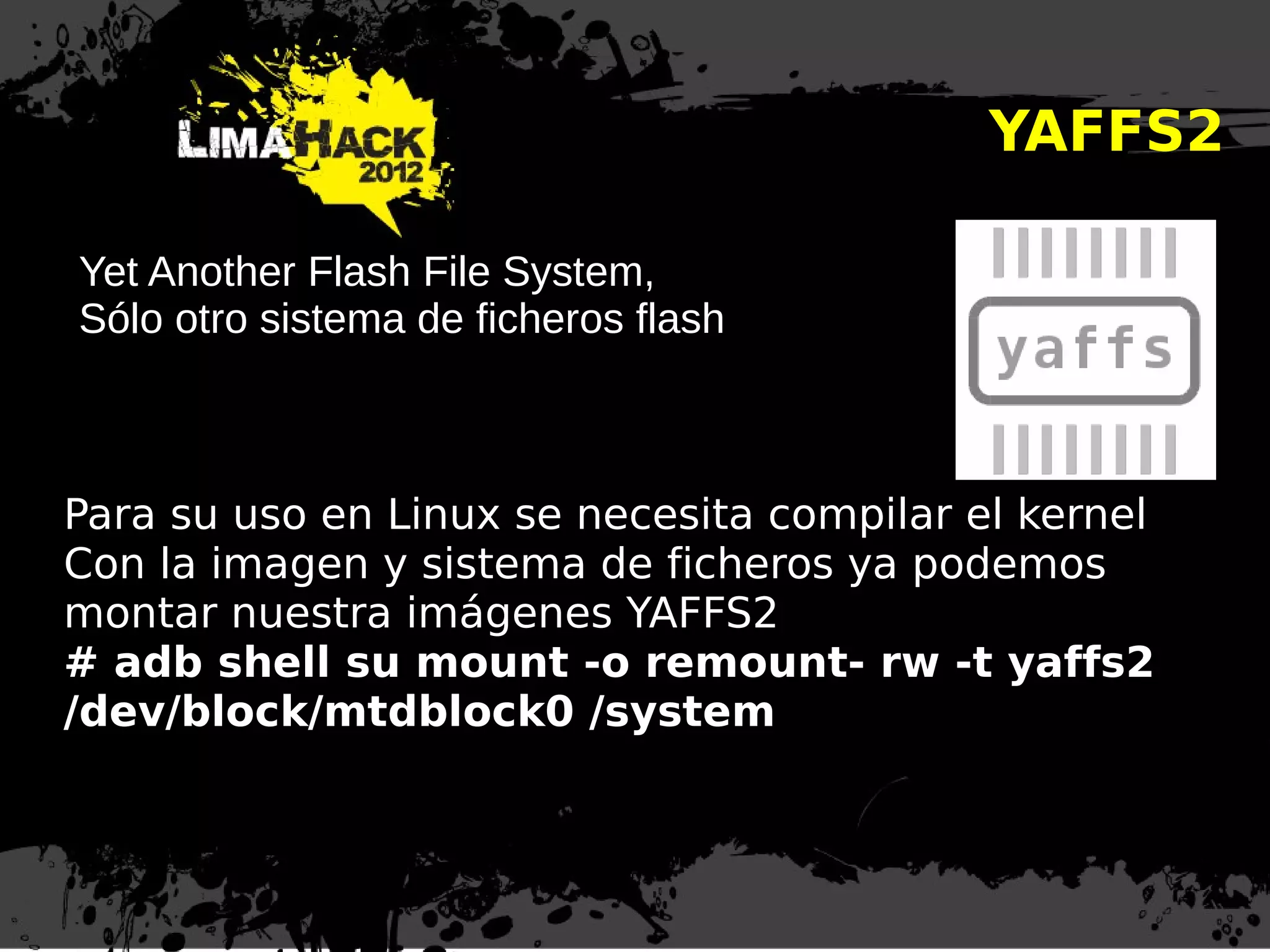

44. YAFFS2
Yet Another Flash File System,
Sólo otro sistema de ficheros flash
Para su uso en Linux se necesita compilar el kernel
Con la imagen y sistema de ficheros ya podemos
montar nuestra imágenes YAFFS2
# adb shell su mount -o remount- rw -t yaffs2
/dev/block/mtdblock0 /system

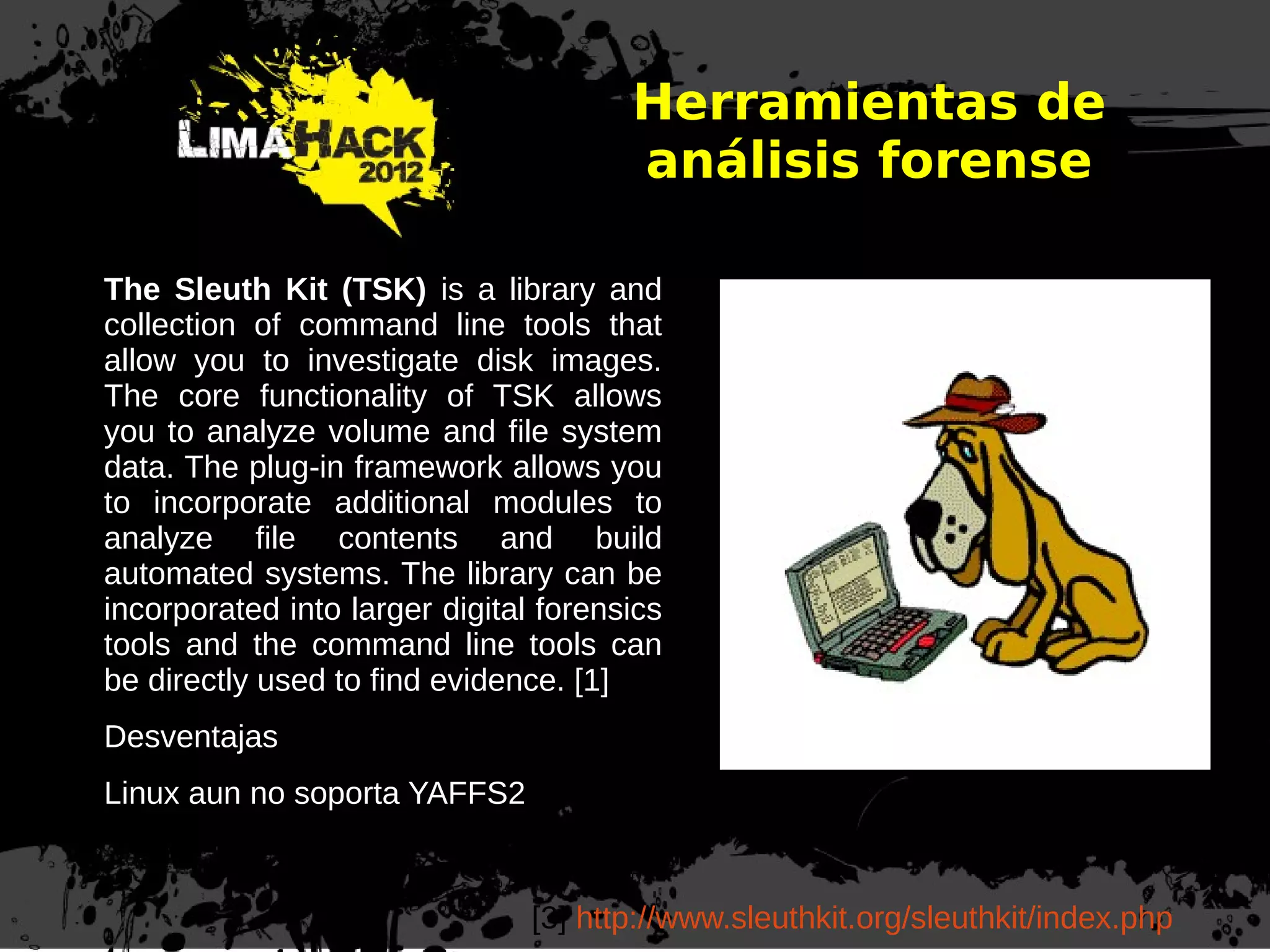

45. Herramientas de
análisis forense
[3] http://www.sleuthkit.org/sleuthkit/index.php
The Sleuth Kit (TSK) is a library and
collection of command line tools that
allow you to investigate disk images.
The core functionality of TSK allows
you to analyze volume and file system
data. The plug-in framework allows you
to incorporate additional modules to
analyze file contents and build
automated systems. The library can be
incorporated into larger digital forensics
tools and the command line tools can
be directly used to find evidence. [1]
Desventajas
Linux aun no soporta YAFFS2

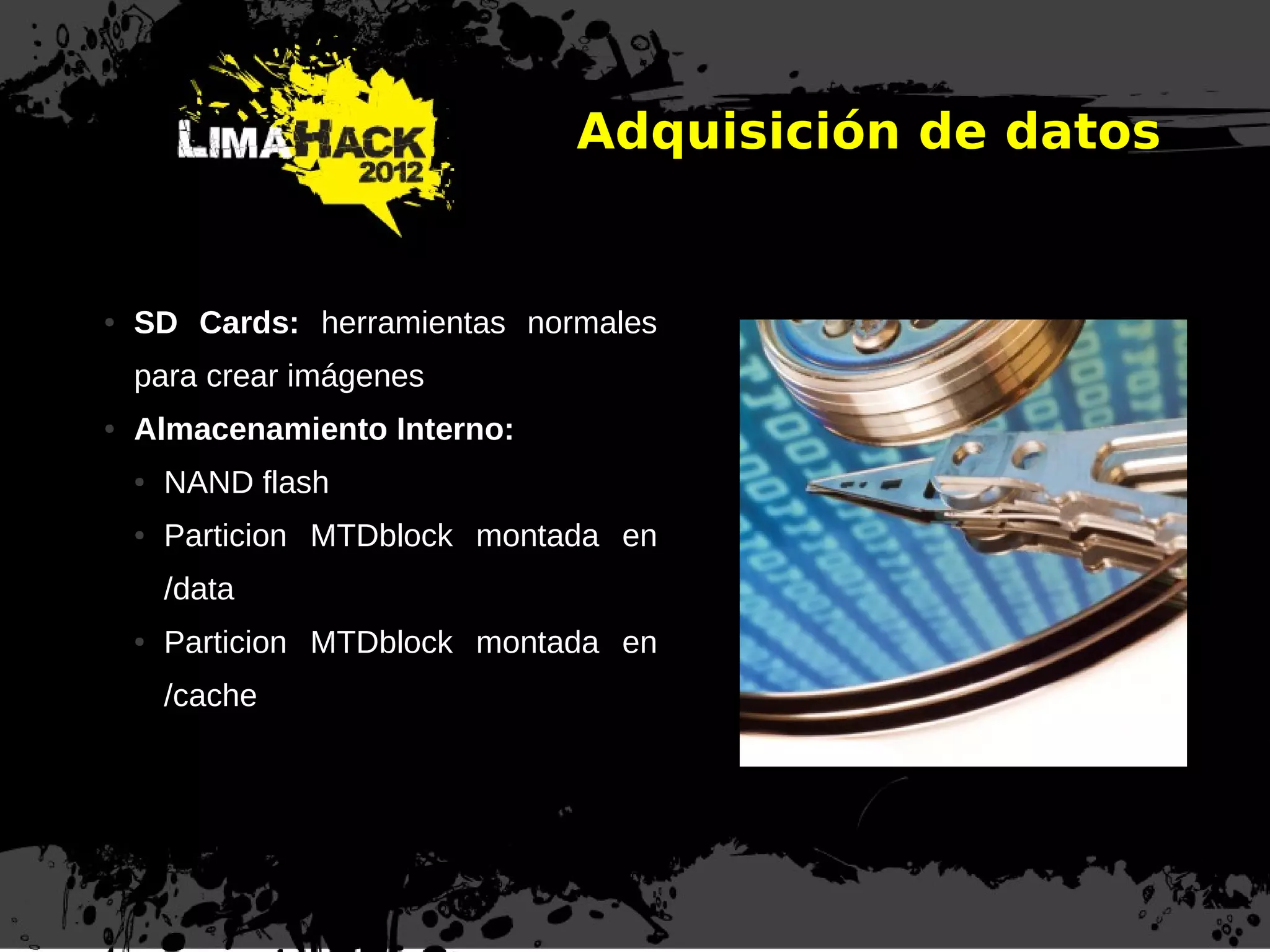

46. Adquisición de datos
● SD Cards: herramientas normales
para crear imágenes
● Almacenamiento Interno:
● NAND flash
● Particion MTDblock montada en
/data
● Particion MTDblock montada en
/cache

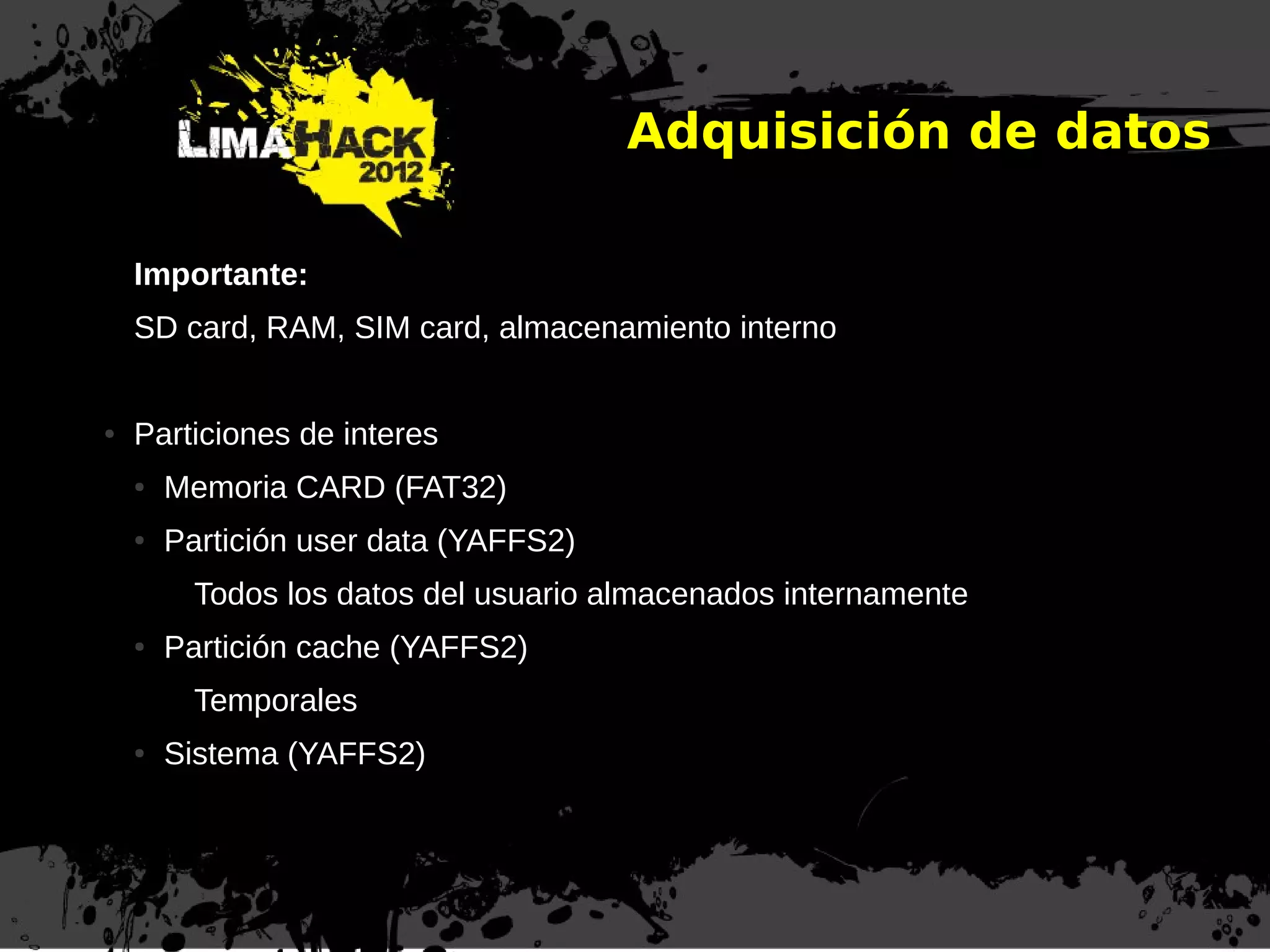

47. Adquisición de datos
Importante:
SD card, RAM, SIM card, almacenamiento interno
● Particiones de interes
● Memoria CARD (FAT32)
● Partición user data (YAFFS2)
Todos los datos del usuario almacenados internamente
● Partición cache (YAFFS2)
Temporales
● Sistema (YAFFS2)

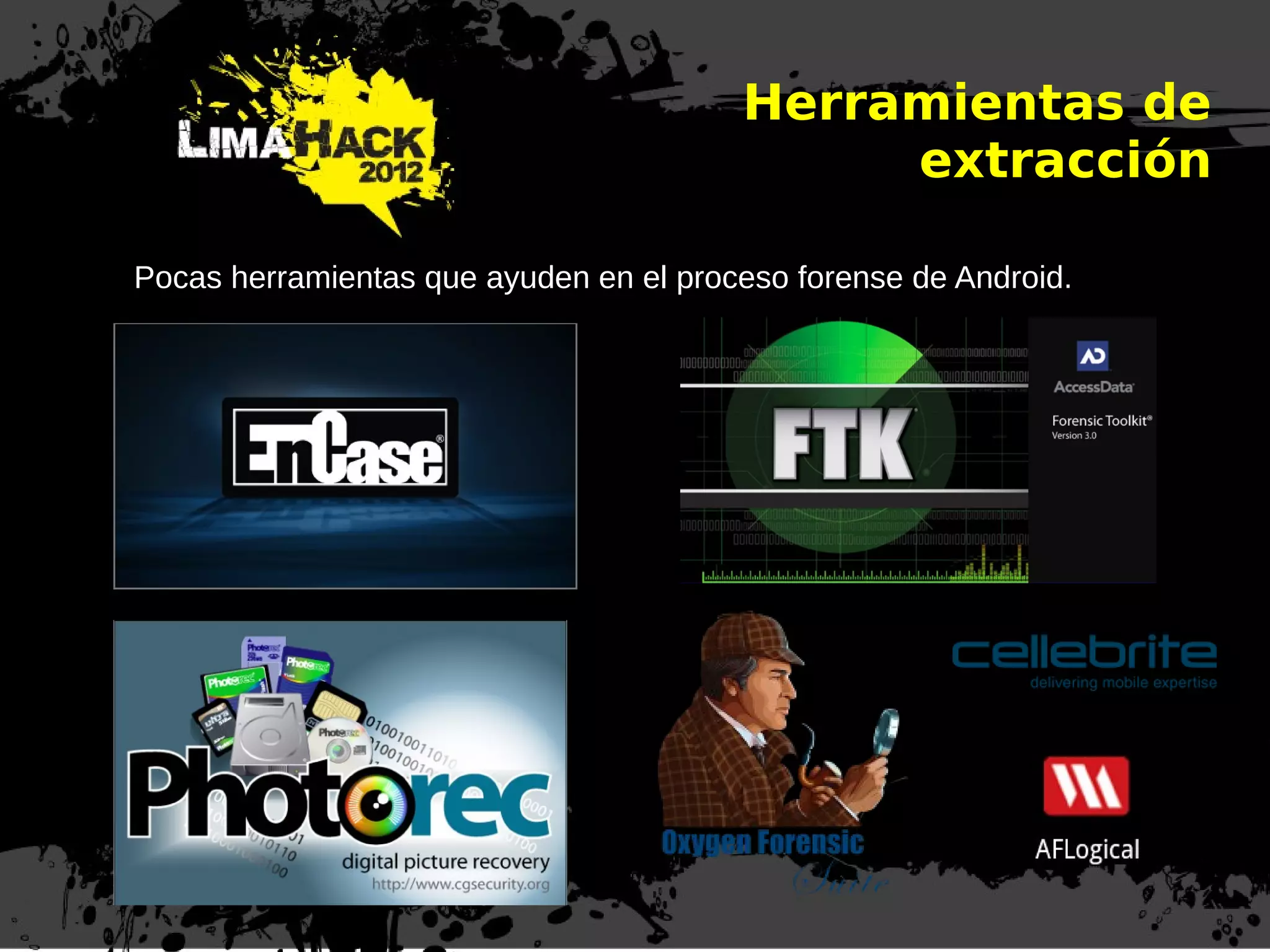

48. Herramientas de
extracción
Pocas herramientas que ayuden en el proceso forense de Android.

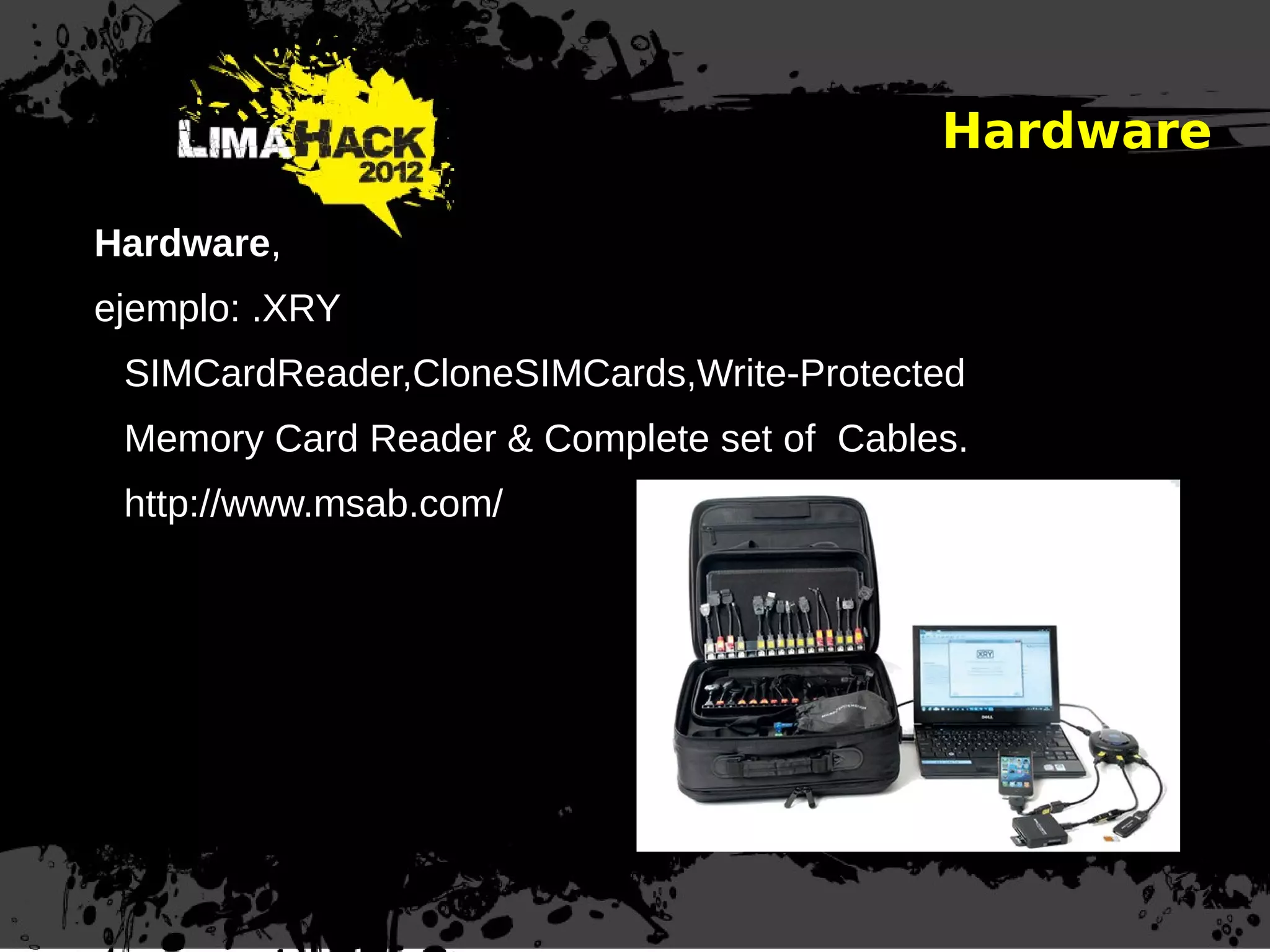

49. Hardware
Hardware,
ejemplo: .XRY
SIMCardReader,CloneSIMCards,Write-Protected
Memory Card Reader & Complete set of Cables.
http://www.msab.com/

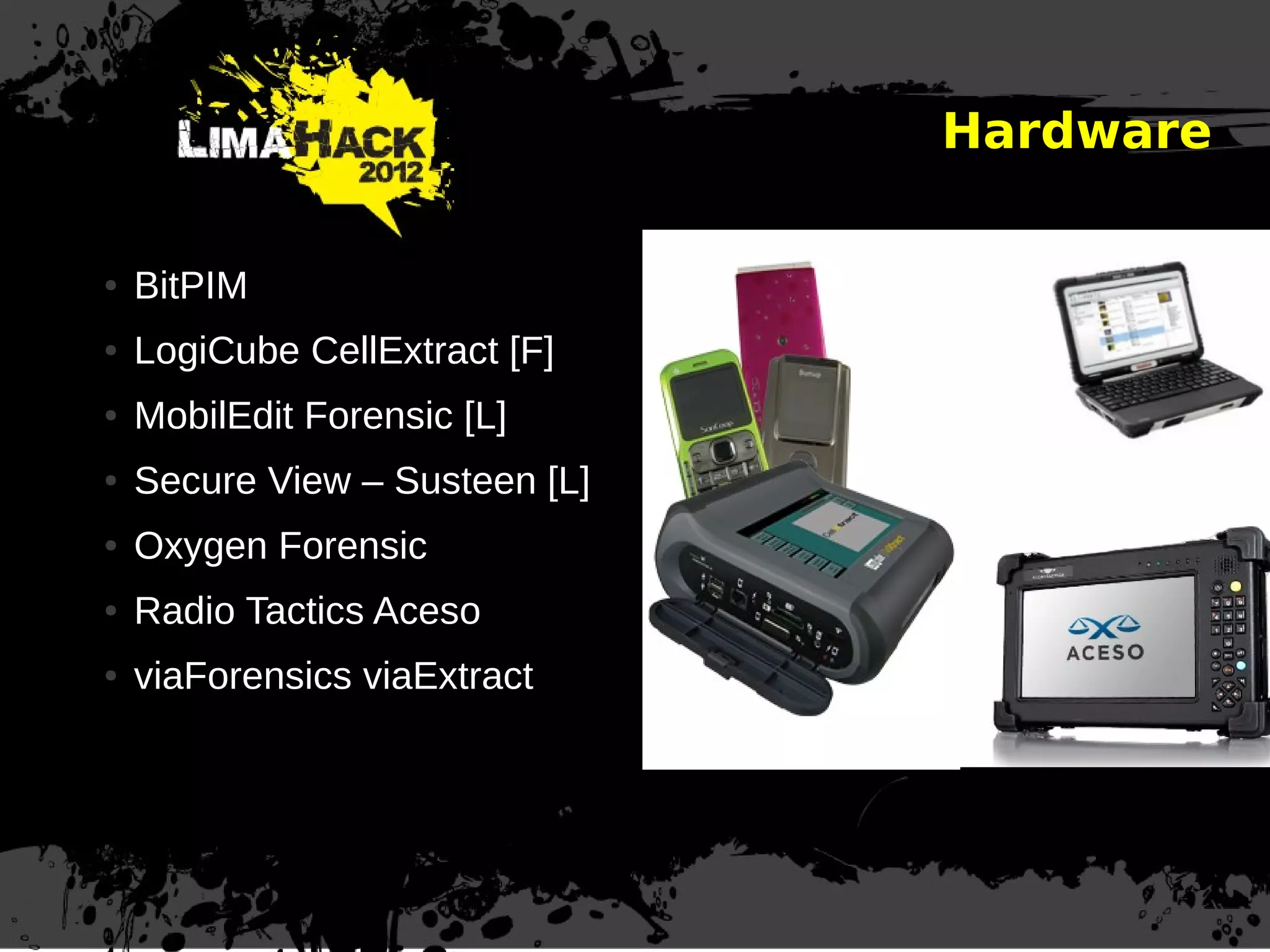

50. Hardware
● BitPIM
● LogiCube CellExtract [F]
● MobilEdit Forensic [L]
● Secure View – Susteen [L]
● Oxygen Forensic
● Radio Tactics Aceso
● viaForensics viaExtract

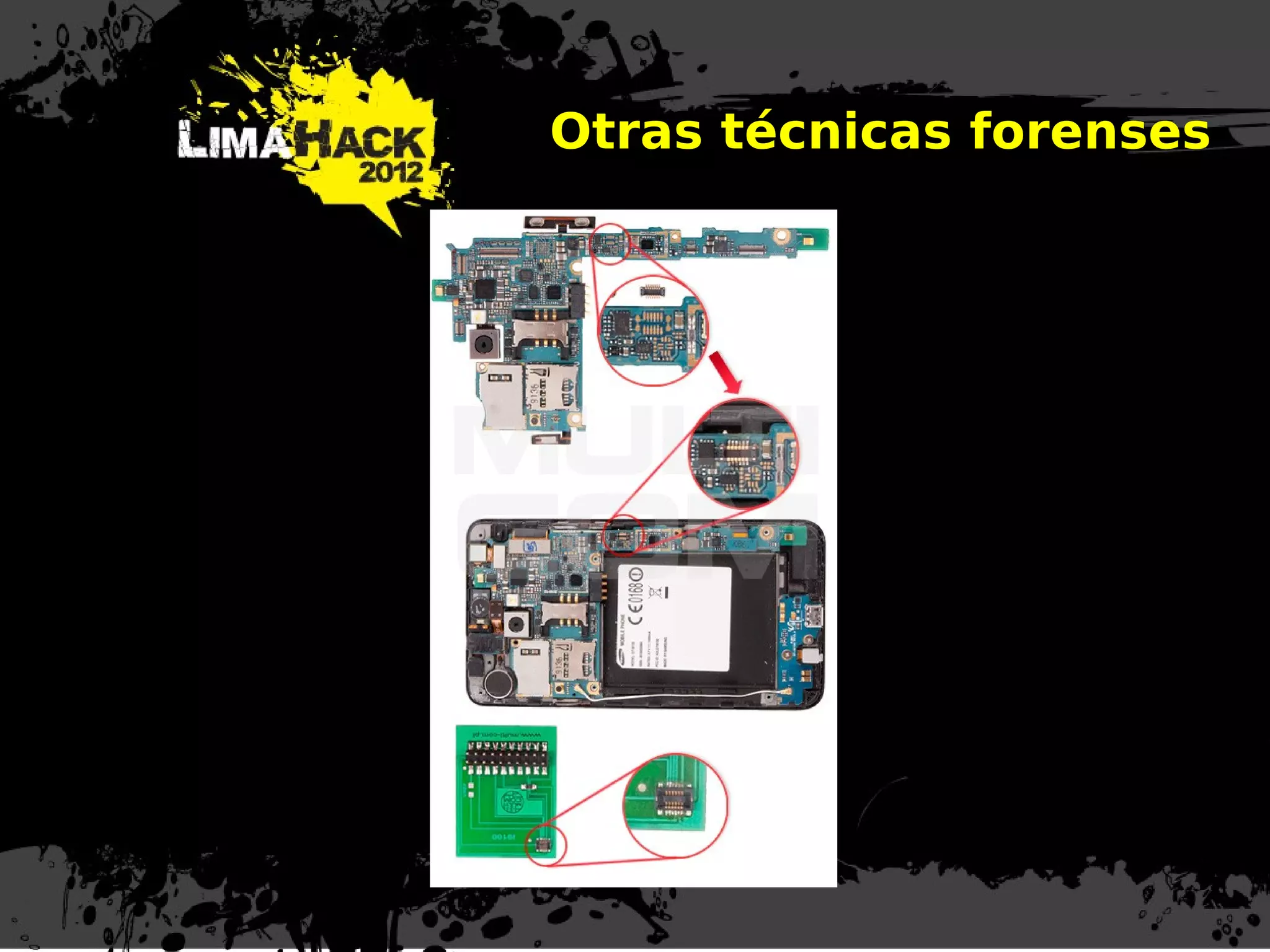

51. Otras técnicas forenses
JTAG

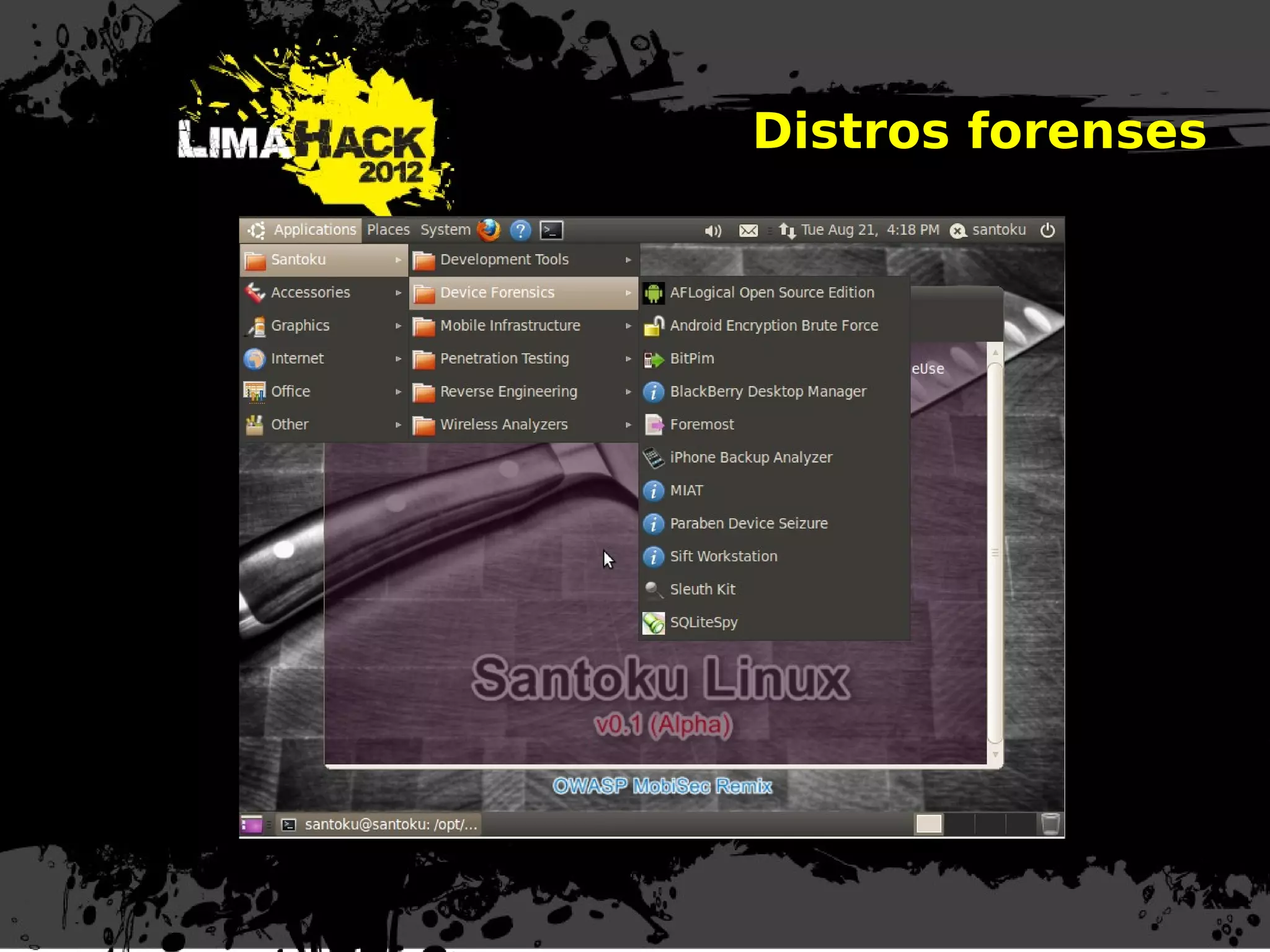

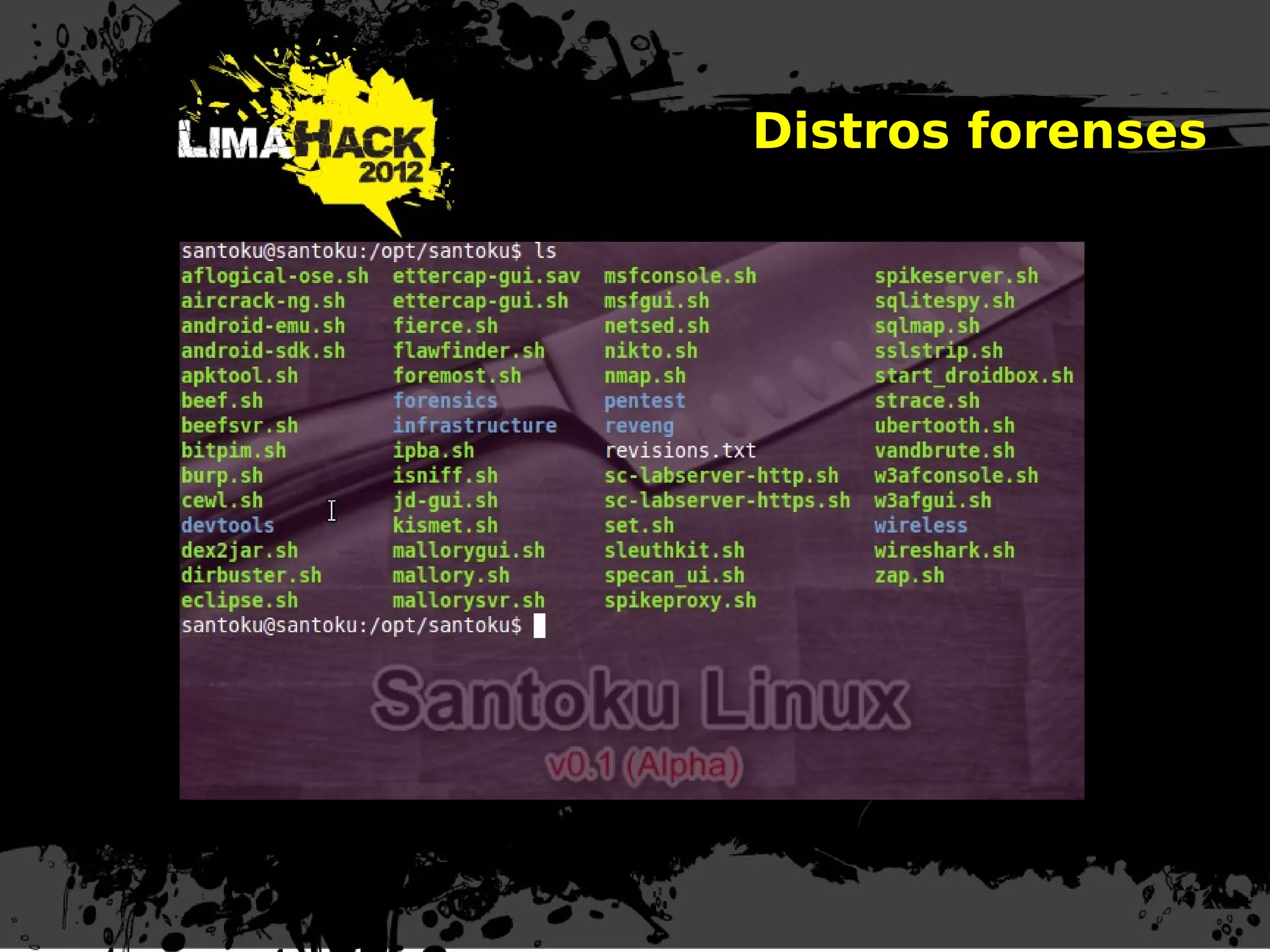

52. Distros forenses

53. Distros forenses

54. Demo
- Live DVD: Android Forensics (dyablu)
- Extracción de datos

55. Medidas de seguridad

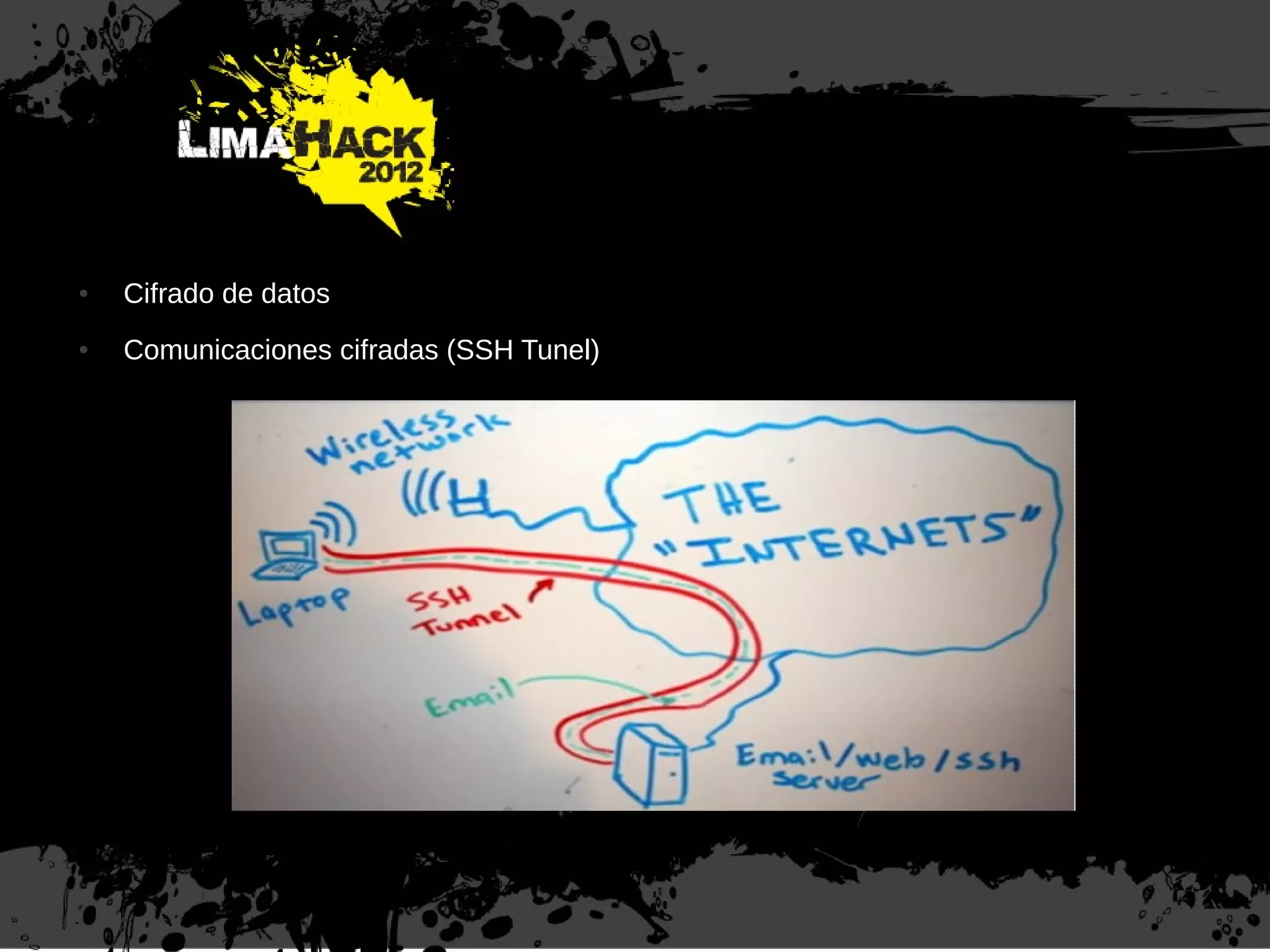

56. Medidas de protección
● Cifrado de datos
● Comunicaciones cifradas (SSH Tunel)

58. Mayor información
@solisbeto,
info@luisolis.com
