1. Registro Fotográfico y Clasificación
ANTENAS DEL ESTADO LARA Y
YARACUY
Participantes:
Milagros C. Alvarez
Siubely Mendoza
Edith M. Velásquez
Sistemas Telecomunicaciones I
Docente:
Ing. Silcar Pérez

2. ANTENAS PARABÓLICA DE FOCO PRIMARIO
Características:
La superficie de la antena es un
paraboloide de revolución. Todas las
ondas inciden paralelamente al eje
principal se reflejan y van a parar al Foco.
El Foco está centrado en el paraboloide.
Tiene un rendimiento máximo del 60%
aproximadamente, es decir, de toda la
energía que llega a la superficie de la
antena, el 60% llega al foco y se
aprovecha, el resto no llega al foco y se
pierde.
Se suelen ver de tamaño grande,
aproximadamente de 1,5 m de diámetro.
Ubicación: Av. Venezuela con calle 1º.
Central Morán CANTV.

3. ANTENAS YAGUI
Características:
Rango de Frecuencia 1710-1990 MHz
Impedancia 50 Ohm
Ganancia 12 dBi
Relación Antero-Posterior 18 dBi
Polarización Vertical u Horizontal
Potencia máx. 200 W
Angulo Vertical y Horizontal 38º
Nº de elementos 11
Conector N Hembra
Rango de temperatura de
- 40 85º
trabajo
Diámetro del poste de
30 ~ 60 mm
soporte
Resistencia máxima al
124 Mph
Viento
Peso 0.8 kg
Longitud 704 mm
VSWR < 1.5:1 avg.
Ubicación: Cabudare, calle Alvizú.

4. ANTENAS
Antena: Parábola
Es similar a la de Foco Primario, sólo que
tiene dos reflectores; el mayor apunta al
lugar de recepción, y las ondas al chocar, se
reflejan y van al Foco donde está el
reflector menor; al chocar las ondas, van al
Foco último, donde estará colocado el
detector.
Se suelen utilizar en antenas muy grandes,
donde es difícil llegar al Foco para el
mantenimiento de la antena.
Ubicación: La Piedad, Cabudare.

5. ANTENAS PARABÓLICA OFFSET
Características:
Es un tipo de reflector parabólico
direccional, el mejor candidato en las
sistemas de antenas de satélites debido a
su peso ligero, su estructura simple y a la
madurez de diseño. El reflector offset
permite un mejor control del diagrama y
una disminución del acoplamiento entre
el alimentador y el reflector, pero no tiene
simetría de rotación, lo que limita la
capacidad de exploración. En general una
antena a base de reflectores puede
consistir en una o más superficies
reflectoras de diferentes formas:
paraboloide, hiperboloide, esferoide,
elipsoide o una forma general.
Ubicación:

6. Antenas Sectorial
Características: Cell-torre de la antena matriz. Estas
antenas se utilizan normalmente en grupos de 3 (2
antenas de recepción y una antena de transmisión). Este
tipo de antena es una combinación de antena
direccional y omnidireccional. Se emplea en
comunicaciones celulares. Para tener una cobertura de
360° (como una antena omnidireccional) y largo alcance
(como una antena direccional) se debe instalar 3
antenas sectoriales de 120° ó 4 de 80°, como podemos
apreciar en la imagen de la derecha.
Ubicación: Av. Manuel Cedeño, sector
Canaima, Independencia.
Coord. 10°34’13¨41, -68°75’25¨38

7. Antenas Tipo Panel
Características: Este tipo de antena es
direccional y se emplea en comunicaciones
móviles, wi-fi entre otros . Su rango de
frecuencia es de 2,4-2,5 GHz, de polarización
lineal, ganancia de 12dBi, potencia max. 50
watts.
Ubicación: Av. Manuel Cedeño, Sector Las
Madres, Independencia.
Coord. 10.335573,-68.75735

8. Antenas ParabolicasBocina
Características:
La superficie de la antena es un
paraboloide de revolución. Todas las
ondas inciden paralelamente al eje
principal se reflejan y van a parar al Foco.
El Foco está centrado en el paraboloide.
Tiene un rendimiento máximo del 60%
aproximadamente, es decir, de toda la
energía que llega a la superficie de la
antena, el 60% llega al foco y se
aprovecha, el resto no llega al foco y se
pierde.
Se suelen ver de tamaño grande,
aproximadamente de 1,5 m de diámetro.
Ubicación: Av. 7, entre calles 11 y 12,
CANTV San Felipe.
Coord. 10°33’94¨, -68°.73’67¨72

9. Antenas Dipolo
Características: Este tipo de antena es
omnidireccional, en su versión más sencilla, el
dipolo consiste en dos elementos conductores
rectilíneos colineales de igual longitud,
alimentados en el centro, y de radio mucho menor
que el largo. La longitud del dipolo es la mitad de
la longitud de onda de la frecuencia de resonancia
del dipolo, y puede calcularse como
150/frecuencia(MHz). En el espacio ideal y a una
distancia de la tierra mayor a varias longitudes de
onda, la impedancia del dipolo simple es de 73
Ohm.
Ubicación: Av. La Paz, San Felipe.
Coord. 10.348481, -68.734758

10. Antenas Reflectores Parabólicos
Características: Se encuentran dentro de las
antenas direccionales, la relación existente
entre la distancia focal ( f ) y la longitud del
diámetro ( D ) se denomina relación f/D, y su
valor da una idea de la profundidad del plato
reflector. Se utilizan para telefonía celular y
transmisión de microondas
Ubicación: Av. Intercomunal , sector La
Catalana. Coord. 10.322250, -68.746740

11. Antenas Dipolo (VHF – UHF)
Características: Dada la menor longitud de onda de
las señales de VHF y UHF, las dimensiones de las
antenas básicas (dipolo, vertical con plano de
tierra, etc.) son proporcionalmente menores y por
ello mismo en esas bandas son posibles
formaciones de mayor ganancia, con múltiples
elementos, que resultarían inviables en las bandas
decamétricas.
Ubicación: Urb. Altos del Yurubi. Coord. 10.345587,
-68.753917

12. Antenas Omnidireccional
Torre Movilnet
Frecuencia de Trabajo 2400-2500 MHz
Ganancia 15 dBi
Polarización Vertical
Angulo Vertical 8°
Angulo Horizontal 360°
Impedancia 50 Ohm
Potencia Máx. 50 Watts
VSWR < 1.5:1 avg.
Ubicación: Av. 7, entre calles 11 y 12,
Movilnet San Felipe.
Coord. 10°.33’94¨ -68°.73’67¨

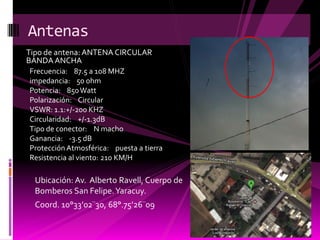

13. Antena Circular Banda Ancha
Torre con antena circular banda ancha
Frecuencia: 87.5 a 108 MHZ
impedancia: 50 ohm
Potencia: 850 Watt
Polarización: Circular
VSWR: 1.1:+/-200 KHZ
Circularidad: +/-1.3dB
Tipo de conector: N macho
Ganancia: -3.5 dB
Protección Atmosférica: puesta a tierra
Resistencia al viento: 210 KM/H
Ubicación: Av. Alberto Ravell, Cuerpo de
Bomberos San Felipe. Yaracuy.
Coord. 10°33’02¨30, 68°.75’26¨09

14. Antenas Sectoriales
Antenas Sectoriales de alto
desempeño
Conectores N-Hembra
• Frecuencia: 2400-2500 MHz
• Ganancia: 20 dBi cada antena
• Apertura horizontal: 360° (120° cada
antena)
• Apertura vertical: 5°
• Impedancia: 50 Ohm
• Peso del arreglo: 22 Kg
• Temperatura operable: -40°C a 85°C
• Polarización Vertical
Ubicación: Av. Manuel Cedeño, INCE
San Felipe. Yaracuy.
Coord. 10°34’47¨48, -68°.74’99¨32

15. Antenas Backfire
Características: Antena Backfire para telefonía celular y
módem de internet inalámbrico
1.9 GHz 15 DBi
•Rango de Frecuencia 1850-1950 MHz
•Impedancia 50 Ohm
•Ganancia 15 dBi
•Relación Antero-Posterior 25 dBi
•Polarización Vertical u Horizontal
•Potencia máx. 200 W
•Angulo Vertical y Horizontal 38º
•Conector N Hembra
•Rango de temperatura de trabajo - 40 85º
•Diámetro del poste de soporte 30 ~ 60 mm
•Resistencia máxima al Viento 124 Mph
•Peso 1.2 kg VSWR < 1.5:1 avg.
Ubicación: Constructora ICC SECTOR
EL COROZO , San Felipe.
Coord.: 10°.36’54¨55, -68°.70’12¨67

16. Antenas Vertical de 1/4 de Onda
Características:
Impedancia de Carga Zr: Es del orden de los 37.5 a
50 ohm a frecuencia de resonancia.
Diagrama de Irradiación: Omnidireccional.
Ganancia: 0 dB al igual que el dipolo de ½ onda no
tiene ganancia ni perdida y en la practica se la toma
como referencia para comparar el rendimiento y/o
ganancia de otras antenas.
Ancho de banda: Al igual que el dipolo y debido a
que una antena es un dispositivo resonante el ancho
de banda es reducido del orden de +- 3% de la
frecuencia de resonancia, donde si se la utiliza fuera
de este rango comienza la desadaptación
aumentando la ROE (Relación de Ondas
estacionarias) produciéndose un bajo rendimiento y
el riesgo de quemar el transmisor debido a la
potencia reflejada.
Ubicación: Radio AM 1090, San Felipe.
Coord.: 10°20'40.22N - 68°43'38.92O
