1. UNIVERSIDAD NACIONAL DE EDUCACIÓN
Enrique Guzmán y Valle
La Cantuta
ALMA MÁTER DEL MAGISTERIO NACIONAL
FACULTAD DE TECNOLOGÍA
ESTUDIANTE: JOSELYN LUCERO ALVARADO DE LA CRUZ
ESPECIALIDAD: TELECOMUNICACIONES E INFORMATICA
SECCIÓN: E-5
PROFESOR: VIDAL VEGA
CURSO: INFORMATICA
TEMA: ANTENAS
1

2.  Conceptos Técnicos básicos
 Tipos de antenas según servicios
 Tipos de soportes para antenas
 Mimetización
2

3. Qué es una Antena?
Una antena es un dispositivo formado por un conjunto de
conductores que, unido a un generador, permite la emisión de
ondas de radio frecuencia por el espacio libre, o que, conectado
a una impedancia (Resistencia), sirve para captar las ondas
emitidas por una fuente lejana
Las antenas deben de dotar a la onda radiada
con un aspecto de dirección.
3

4. Principales características de una antena
Patrón de Radiación representación gráfica las intensidades de los
campos o las densidades de potencia en varias posiciones angulares
en relación con una antena.
4

5. Principales características de una antena
Ancho de banda de la antena se define como el rango de frecuencias
sobre las cuales la operación de la antena es "satisfactoria". Esto, por
lo general, se toma entre los puntos de media potencia (-3dB)
5

6. Tipos de antenas
Antena de reflector o parabólica:
Antena provista de un reflector metálico, de forma
parabólica, esférica o de bocina, que limita las radiaciones
a un cierto espacio, concentrando la potencia de las
ondas; se utiliza especialmente para la transmisión y
recepción vía satélite.
Antena lineal:
La que está constituida por un conductor rectilíneo,
generalmente en posición vertical.
6

7. Tipos de antenas
Antena multibanda:
La que permite la recepción de ondas cortas en una amplitud de banda
que abarca muy diversas frecuencias.
Dipolo de Media Onda
El dipolo de media onda lineal o dipolo simple es una de las antenas
más ampliamente utilizadas en frecuencias arriba de 2MHz.
7

8. Tipos de antenas
Antena Yagi:
Antena constituida por varios
elementos paralelos y coplanarios,
directores, activos y reflectores,
utilizada ampliamente en la recepción
de señales televisivas.
Los elementos directores dirigen el
campo eléctrico, los activos radian el
campo y los reflectores lo reflejan.
8

9. Antenas y Servicios
Los Servicios de comunicaciones utilizan diferentes tipos de
antenas según su frecuencia de operación y el cubrimiento
geográfico deseado.
Los patrones de radiación de una antena pueden verse
modificados por otras fuentes de emisiones radioeléctricas e
incluso llegar a ser anulados.
Para la instalación de una antena el operador hace un estudio
previo de interferencia que garantice la correcta operación de su
sistema.
9

10. Antenas para comunicaciones
Terrestres Fijas
Microondas (con Recubrimiento) Helicoidal
Yagi Parabólica
10

11. Antenas para comunicaciones
celulares, PCS, WLL
Sectorizada Omnidireccional Yagi
11

12. Antenas para comunicaciones
satelitales
Off-set Focalizada
12

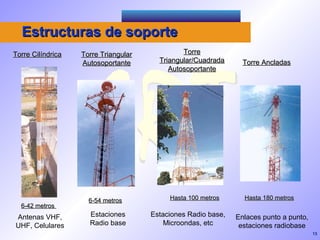

13. Estructuras de soporte
Torre Cilíndrica Torre Triangular Torre
Autosoportante Triangular/Cuadrada Torre Ancladas
Autosoportante
6-54 metros Hasta 100 metros Hasta 180 metros
6-42 metros
Antenas VHF, Estaciones Estaciones Radio base, Enlaces punto a punto,
UHF, Celulares Radio base Microondas, etc estaciones radiobase
13

14. Mimetización
Es una estrategia de protección visual del medio ambiente muy
apropiada especialmente en sitios con vegetación
Cobertura ecológica
Estructuras de BrasilSat
14

15. Uso Múltiple
El grado máximo de
aprovechamiento de una única
estructura diferirá dependiendo de
las características técnicas de las
estaciones de Telecomunicaciones,
tales como tecnologías de interfaz
de aire, frecuencia de uso, niveles
de potencia de recepción y
transmisión, umbrales de ruido
electromagnético permitido,
direccionalidad de las antenas etc.
Estéticamente son estructuras
difíciles de mimetizar en el entorno
urbano.
15
